CU-E15NKR - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split système, unité extérieure
Marque	Panasonic
Modèle	CU-E15NKR
Capacité de refroidissement	5.0 kW (17 000 BTU/h)
Capacité de chauffage	6.0 kW (20 500 BTU/h)
Alimentation électrique	230 V ~ 50 Hz, monophasé
Consommation électrique (refroidissement)	1.5 kW
Consommation électrique (chauffage)	1.8 kW
Réfrigérant	R32
Dimensions (unité extérieure)	780 x 650 x 290 mm (L x H x P)
Poids (unité extérieure)	34 kg
Niveau sonore (extérieur)	48 dB(A)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, mode silencieux, minuterie 24h
Classe énergétique (refroidissement)	A++
Classe énergétique (chauffage)	A+
Entretien et nettoyage	Nettoyer les filtres à air toutes les 2 semaines avec un aspirateur ou de l'eau tiède. Vérifier les ailettes du condenseur une fois par an.
Sécurité	Dispositif d'arrêt automatique en cas de surchauffe, protection antigel, détection de fuite de réfrigérant
Pieces detachees et reparabilite	Indice de réparabilité : 8.2/10. Pièces détachées disponibles via le service agréé Panasonic.
Informations générales	Compatible avec télécommande infrarouge, conduction inverter, garantie constructeur 2 ans.

FOIRE AUX QUESTIONS - CU-E15NKR PANASONIC

Comment installer le climatiseur Panasonic CU-E15NKR ?

L'installation doit être réalisée par un technicien agréé. Assurez-vous de respecter les distances minimales autour de l'unité extérieure et de bien fixer les supports muraux.

Quelle est la consommation électrique du CU-E15NKR ?

En mode refroidissement, la consommation est d'environ 1.5 kW et en mode chauffage d'environ 1.8 kW.

Comment nettoyer les filtres de l'unité intérieure ?

Retirez les filtres situés sous le panneau avant et nettoyez-les à l'aide d'un aspirateur ou d'eau tiède savonneuse. Séchez-les complètement avant de les remettre en place.

Que faire si le climatiseur ne refroidit pas correctement ?

Vérifiez d'abord que les filtres sont propres et que la température de consigne est bien inférieure à la température ambiante. Assurez-vous aussi que les unités extérieure et intérieure ne sont pas obstruées.

Peut-on utiliser le CU-E15NKR en hiver pour chauffer ?

Oui, ce modèle est une pompe à chaleur réversible. Il peut chauffer efficacement jusqu'à des températures extérieures de -10°C environ.

Quelle est la durée de vie typique du climatiseur ?

Avec un entretien régulier (nettoyage des filtres, vérification du circuit frigorifique), la durée de vie peut atteindre 10 à 15 ans.

Comment obtenir les pièces détachées ?

Les pièces détachées sont disponibles auprès du service après-vente Panasonic ou des revendeurs agréés. Munissez-vous du modèle exact (CU-E15NKR) pour commander.

Le climatiseur fait du bruit anormal, que faire ?

Un bruit inhabituel peut provenir de pièces desserrées ou d'un obstacle dans la turbine. Coupez l'appareil et contactez un technicien pour inspection.

Comment utiliser la minuterie ?

Sur la télécommande, appuyez sur le bouton 'Minuterie' pour programmer l'heure d'arrêt ou de démarrage. Réglez l'heure souhaitée avec les flèches et validez.

Quel réfrigérant utilise le modèle CU-E15NKR ?

Ce modèle utilise le réfrigérant R32, plus respectueux de l'environnement que les anciens fluides. Veillez à ce que toute intervention soit réalisée par un professionnel.

MODE D'EMPLOI CU-E15NKR PANASONIC

La configuration du produit doit être effectuée par un technicien agréé. Veuillez suivre toutes les Instructions de Sécurité fournies par les manuels de Panasonic.

1. Description du produit

Le périphérique IntesisHome est un module externe capable de connecter les unités Panasonic ECOi et PACi au réseau Wi-Fi de la maison, afin de disposer d'une connectivité globale et d'un contrôle distant des appareils, grâce à une interface usager intuitive.

Contenu du pack :

- Dispositif IntesisHome

- Antenne externe

- Câble fourni

- Senseur de température

• Guide de Prise en Main

- Guide d'Installation

- Bon de garantie

2. Fiche technique

La fiche technique complète du module peut être consultée sur www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

Figure 1

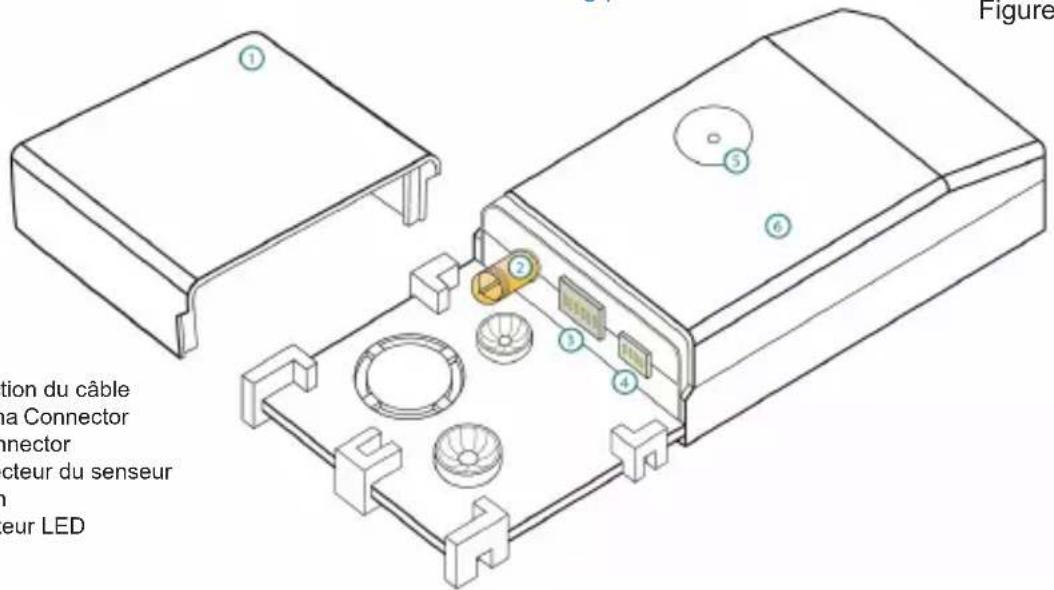

tion du câble na Connector anector acteur du senseur eur LED

Afin d'obtenir une description détaillée des possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ et assistance

Pour toute question ou problème au sujet de ce produit ou de son installation, veuillez consulter notre centre d'assistance sur www.intesishome.com/support/faq.

Veuillez consulter le site www.intesishome.com/downloads pour prendre connaissance de la dernière mise à jour.

4. Aperçu de l'installation

Figure 2

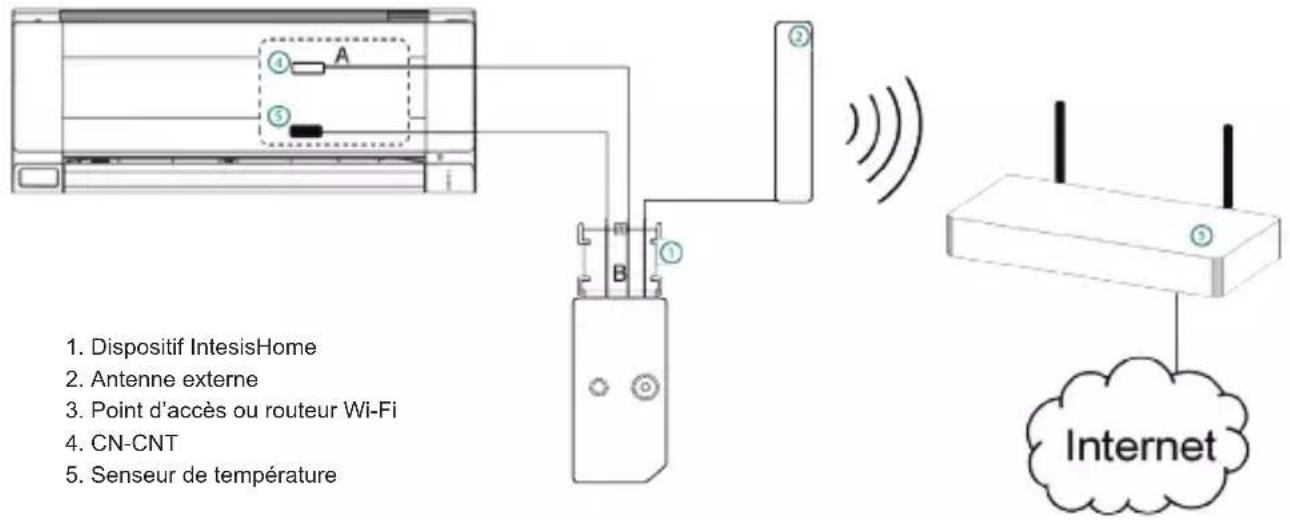

1. Dispositif IntesisHome 2. Antenne externe 3. Point d'accès ou routeur Wi-Fi 4. CN-CNT 5. Senseur de température

5. Connexions du dispositif

1. Débranchez le climatiseur (AC) de votre ligne d'alimentation.

2. Accédez au Tableau du Circuit Imprimé principal.*

3. Localisez le connecteur de la prise marqué CN-CNT*

4. Choisissez un endroit pour le dispositif IntesisHome. Voir section 6 pour plus d'information.

5. Connectez l'extrémité A (longue) du câble fourni au connecteur du climatiseur CN-CNT et l'extrémité B (courte) au connecteur AC du dispositif.

6. Connectez l'antenne externe au connecteur d'antenne. Assurez-vous de visser le connecteur d'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

7. (Si nécessaire) Installez le senseur de température. Voir section 8 pour plus d'information.

8. Placez l'antenne hors de l'AC, dans une position verticale de préférence et pointant directement vers le routeur Wi-Fi ou le point d'accès (AP). Voir section 7 pour plus d'information.

9. Fermez le climatiseur.

10. Branchez l'AC à la ligne d'alimentation. Si la connexion avec le climatiseur a réussi, le LED vert du dispositif IntesisHome commencera à clignoter, puis se stabilisera.

* Voir le manuel d'installation ou d'entretien de Panasonic pour une information en détails.

6. Emplacement du dispositif

Le dispositif IntesisHome peut s'installer à la fois à l'intérieur et à l'extérieur des unités AC.

Afin d'obtenir une description détaillée sur les possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

Figure 3

À l'intérieur de l'unité AC À l'extérieur, de l'unité AC
1. Antenne externe
2. Dispositif IntesisHome

Dispositif installé à l'intérieur de l'unité AC ou dissimulé

Permet une installation plus soignée car l'utilisateur ne peut pas voir le dispositif lors de son fonctionnement habituel. Les points suivants doivent être pris en compte si le dispositif s'installe à l'intérieur de l'AC.

• L'utilisateur ne pourra pas avoir accès à l'indicateur LED, ni au bouton.

o Le LED est un indicateur sur l'état du dispositif, à la fois lors de la connexion et du fonctionnement habituel.
o Le bouton s'utilise afin de reconfigurer le dispositif, dans le cas où la configuration du point d'accès (AP) est modifiée. Le cas échéant, l'utilisateur aura besoin d'accéder à l'intérieur du climatiseur

- Si l'espace n'est pas suffisant pour une installation à l'intérieur de l'unité AC, les actions suivantes peuvent être réalisées:

o Si le manque d'espace est dû aux conduits d'eau, changez le côté de l'AC où ces derniers sont connectés afin de gagner de l'espace à l'intérieur de l'unité AC.
o Sinon, la surface de support peut être retirée (Figure 1).

Dispositif installé à l'extérieur de l'unité AC

Les points suivants doivent être pris en compte si le dispositif s'installe à l'extérieur de l'AC.

• Le dispositif doit être fixé à la fois au moyen de vis et d'un adhésif à double face.
• La protection du câble dispose de plusieurs options afin de diriger les câbles dans la direction souhaitée.

7. Emplacement de l'antenne

Placer l'antenne externe dans un endroit et une position adéquats améliorera la communication entre le dispositif IntesisHome et votre routeur Wi-Fi Router ou point d'accès (AP, en anglais).

Souvenez-vous de correctement visser le connecteur de l'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

Important: Ne placez pas le module près d'une surface métallique.

Important: Si possible, vérifiez la couverture WAFI dans le clos d'installation. Il est fortement recommandé de disposer d'un signal WAFI de bon niveau.

Fixez l'antenne externe de préférence aussi près que possible de la source du signal Wi-Fi (point d'accès ou routeur). Veuillez-vous assurer de placer l'antenne dans une position verticale, pointant directement vers votre routeur Wi-Fi ou point d'accès (AP, en anglais).

Figure 4

L'antenne est en position verticale et pointant directement vers le point d'accès Wi-Fi ou routeur.

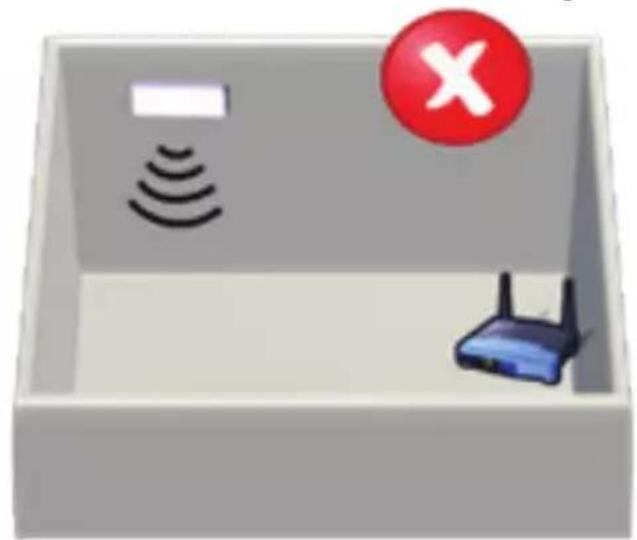

L'antenne est en position horizontale et ne pointe pas directement vers le point d'accès Wi-Fi ou roulleur.

Si vous avez des problèmes de couverture suite à l'installation, veuillez visiter notre section d'assistance à la connectivité sur notre site, sur www.intesishome.com/support/faq

8. Emplacement du senseur de température

Le senseur de température fourni a seulement besoin d'être installé sur les unités MKE et NKE. Les modèles plus nouveaux ne requièrent pas de senseur de température externe.

Connectez le senseur de température au connecteur du senseur de température du dispositif (Figure 1) et fixez l'autre extrémité près du senseur d'air d'entrée du climatiseur.

Voir http://www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf pour plus d'information.
