CU-E15NKR - Luftkonditionering PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Split system luftkonditionering, utomhusenhet
Märke	Panasonic
Modell	CU-E15NKR
Kylkapacitet	5.0 kW (17 000 BTU/h)
Värmekapacitet	6.0 kW (20 500 BTU/h)
Strömförsörjning	230 V ~ 50 Hz, enfas
Elförbrukning (kyla)	1.5 kW
Elförbrukning (värme)	1.8 kW
Köldmedium	R32
Mått (utomhusenhet)	780 x 650 x 290 mm (L x H x P)
Vikt (utomhusenhet)	34 kg
Ljudnivå (utomhus)	48 dB(A)
Huvudfunktioner	Kyla, värme, avfuktning, ventilation, tyst läge, 24-timmars timer
Energiklass (kyla)	A++
Energiklass (värme)	A+
Underhåll och rengöring	Rengör luftfiltren varannan vecka med dammsugare eller ljummet vatten. Kontrollera kondensorslingorna en gång per år.
Säkerhet	Automatisk avstängning vid överhettning, frostskydd, detektering av köldmedieläckage
Reservdelar och reparerbarhet	Reparerbarhetsindex: 8.2/10. Reservdelar finns via auktoriserad Panasonic-service.
Allmän information	Kompatibel med infraröd fjärrkontroll, inverterteknik, tillverkargaranti 2 år.

Vanliga frågor - CU-E15NKR PANASONIC

Hur installerar jag luftkonditioneringen Panasonic CU-E15NKR?

Installationen måste utföras av en auktoriserad tekniker. Se till att hålla minimiavstånd runt utomhusenheten och att fästa väggfästena ordentligt.

Vad är elförbrukningen för CU-E15NKR?

I kylläge är förbrukningen cirka 1,5 kW och i värmeläge cirka 1,8 kW.

Hur rengör jag filtren på inomhusenheten?

Ta bort filtren under frontpanelen och rengör dem med dammsugare eller ljummet såpvatten. Torka dem helt innan du sätter tillbaka dem.

Vad gör jag om luftkonditioneringen inte kyler ordentligt?

Kontrollera först att filtren är rena och att den inställda temperaturen är lägre än rumstemperaturen. Se också till att utomhus- och inomhusenheterna inte är blockerade.

Kan jag använda CU-E15NKR på vintern för uppvärmning?

Ja, denna modell är en reversibel värmepump. Den kan värma effektivt ner till utomhustemperaturer på cirka -10°C.

Vad är den typiska livslängden för luftkonditioneringen?

Med regelbundet underhåll (rengöring av filter, kontroll av kylkretsen) kan livslängden bli 10 till 15 år.

Hur får jag tag i reservdelar?

Reservdelar finns hos Panasonics kundtjänst eller auktoriserade återförsäljare. Ha den exakta modellen (CU-E15NKR) redo vid beställning.

Luftkonditioneringen låter onormalt, vad gör jag?

Ovanligt ljud kan bero på lösa delar eller ett hinder i fläkten. Stäng av enheten och kontakta en tekniker för inspektion.

Hur använder jag timern?

På fjärrkontrollen, tryck på 'Timer'-knappen för att ställa in stopp- eller starttid. Ställ in önskad tid med pilarna och bekräfta.

Vilket köldmedium använder modellen CU-E15NKR?

Denna modell använder köldmediet R32, som är mer miljövänligt än äldre köldmedier. Se till att all hantering utförs av en professionell.

BRUKSANVISNING CU-E15NKR PANASONIC

Installationsprocessen får utföras endast av en behörig installatör. Följ alla säkerhetsanvisninger il handböckampa från Panasonic.

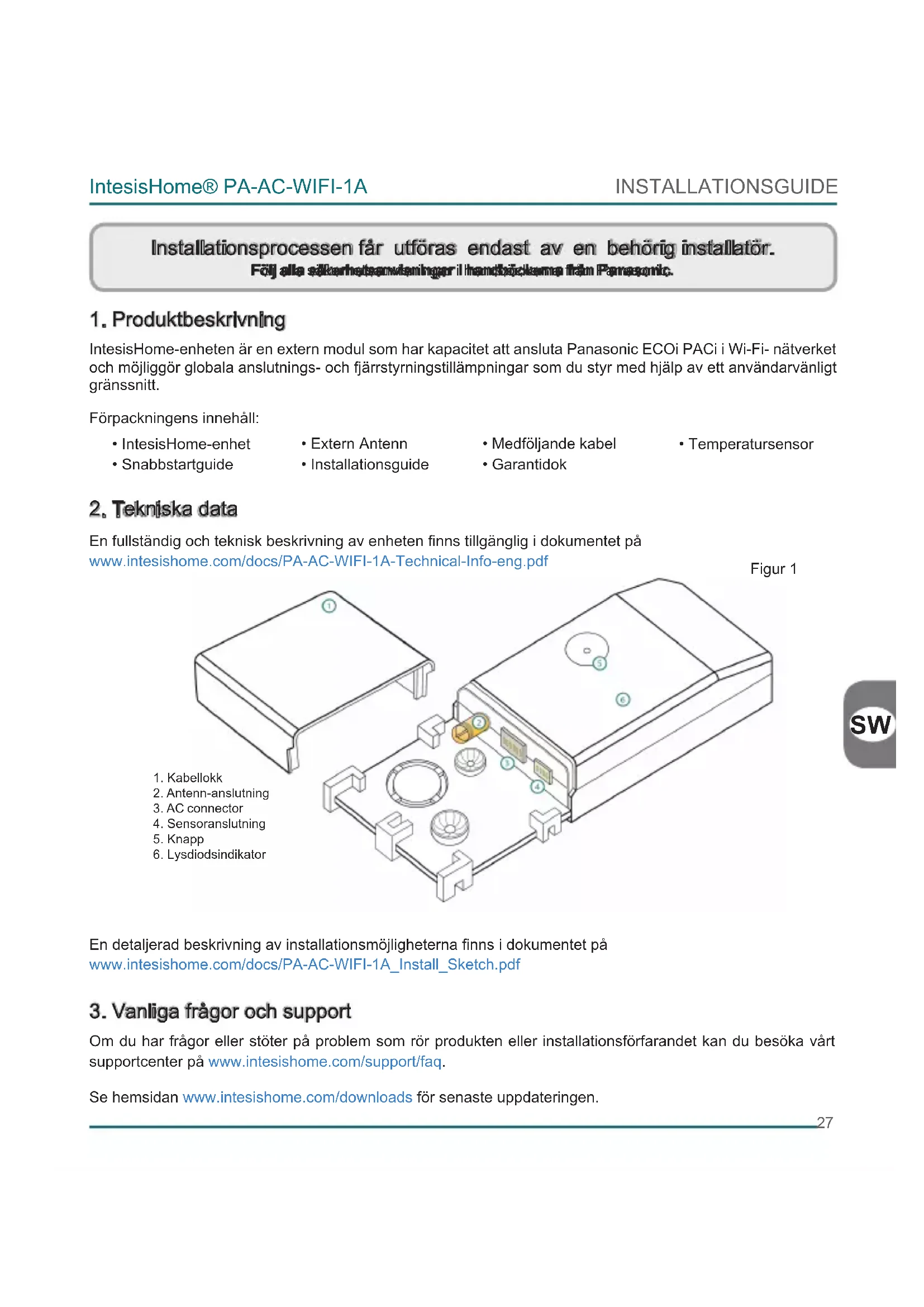

1. Produktbeskrivning

IntesisHome-enheten är en extern modul som har kapacitet att ansluta Panasonic ECOi PACi i Wi-Fi- nätverket och möjliggör globala anslutnings- och fjärrstyrningstillämpningar som du styr med hjälp av ett användarvänligt gränssnitt.

Förpackningens innehåll:

- IntesisHome-enhet

- Extern Antenn

• Medföljande kabel

- Temperatursensor

- Snabbstartguide

- Installationsguide

- Garantidok

2. Tekniska data

En fullständig och teknisk beskrivning av enheten finns tillgänglig i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

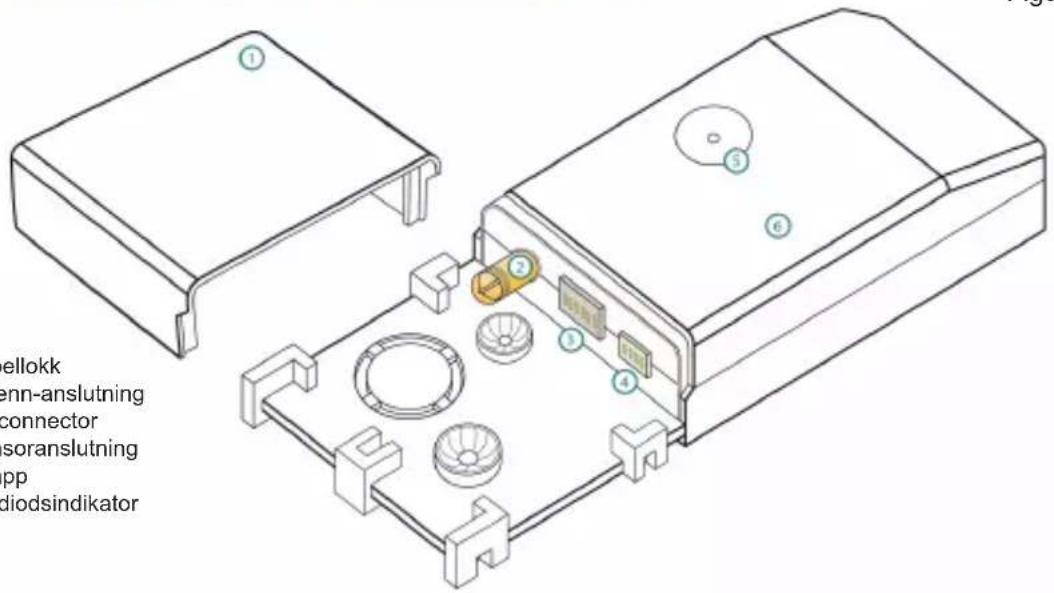

Figur 1

ellokk enn-anslutning connector soranslutning app diodsindikator

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Vanliga frågor och support

Om du har frågor eller stöter på problem som rör produkten eller installationsförfarandet kan du besöka vårt supportcenter på www.intesishome.com/support/faq.

Se hemsidan www.intesishome.com/downloads för senaste uppdateringen.

4. Installationsöversikt

Figur 2

1. IntesisHome-enhet 2. Extern Antenn 3. Wi-Fi-åtkomstpunkten eller -routern 4. CN-CNT 5. Temperatursensor

5. Enhetens anslutningar

1. Koppla bort luftkonditioneringsenheten (AC) från strömförsörjningsledningen.

2. Skapa åtkomst till huvudkretskortet.*

3. Leta upp uttagsanslutningen märkt CN-CNT.*

4. Välj en plats för IntesisHome-enheten. Se avsnitt 6 för mer information.

5. Anslut A-änden (den långa änden) av den medföljande kabeln till luftkonditioneringens anslutning märkt CN-CNT och B-änden (den korta änden) till enhetens anslutning för luftkonditionering.

6. Koppla in den externa antennen i antennanslutningen. Se till att skruva in antennanslutningen medurs tills det tar stopp.

7. Installera temperatursensorn (vid behov). Se avsnitt 8 för mer information.

8. Antennen ska placeras utanför luftkonditioneringsenheten, helst lodrätt och så att den pekar direkt mot Wi-Fi-routern eller -åtkomstpunkten (AP). Se avsnitt 7 för mer information.

9. Stäng luftkonditioneringsenheten.

10. Anslut luftkonditioneringsenheten till strömförsörjningsledningen. Om anslutningen till luftkonditioneringsenheten lyckades börjar IntesisHome-enhetens lysdiod att blinka grön och ändras sedan till att lysa stadigt grön.

* Se installations- eller servicehandboken från Panasonic för mer detaljerad information.

IntesisHome-enheten kan installeras både inuti och utanför luftkonditioneringsenheterna.

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Figur 3

Det här ger en snyggare installation eftersom användaren inte ser enheten under normal drift. Om enheten installeras inuti luftkonditioneringsenheten måste följande punkter beaktas.

- Indikationslysdioden och knappen kommer inte att vara åtkomliga för användaren.

o Lysdioden är en indikation för enhetens status både under anslutning och normalt beteende.
o Knappen används för att omkonfigurera enheten om åtkomstpunktens (AP) konfiguration ändras. Om detta sker måste användaren skapa åtkomst till insidan av luftkonditioneringsenheten.

- Om det inte finns tillräckligt mycket utrymme för installation inuti luftkonditioneringsenheten kan följande åtgärder vidtas:

o Om det beror på vattenledningar byter du sida i luftkonditioneringsenheten där de är anslutna, så får du mer utrymme inuti luftkonditioneringsenheten.
o Ett annat alternativ är att avlägsna stödytan (figur 1).

Enhet Installerad utanför luftkonditioneringsenheten

Om enheten installeras utanför luftkonditioneringsenheten måste följande punkter beaktas.

• Enheten kan sättas fast med skruvar eller dubbelsidig tejp.
• Kabellocket erbjuder flera alternativ för att dra kablarna i önskad riktning.

7. Antennens placering

Genom att placera den externa antennen på lämplig plats och i lämplig position kan du förbättra kommunikationen mellan IntesisHome-enheten och din Wi-Fi-router eller -åtkomstpunkt (AP).

Kom ihåg att skruva in antennanslutningen medurs på rätt sätt tills det tar stopp.

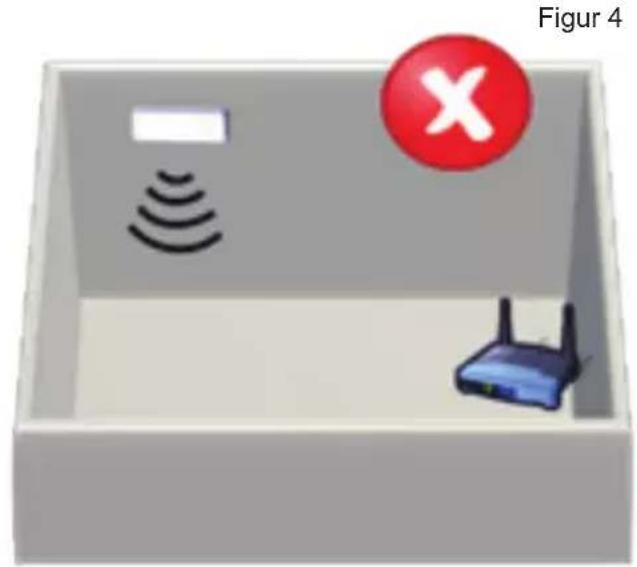

Viktigt: Undvik att placera antennen intill metallytor.

Vikligt: Försök om mögligtattkontrollbara/Wi-Fi-Häbekningenppäriinstallationsplatsen. En god Wi-Fi-nivå rekommenderes starkt.

Den externa antennen ska helst fästas så nära Wi-Fi-signalkällan (åtkomstpunkt eller router) som möjligt. Se till att placera antennen vertikalt och så att den pekar direkt mot din Wi-Fi-router eller -åtkomstpunkt (AP).

Antennen i vertikalt läge, och så att den pekar mot WI-Fl-åtkomstpunkten eller -routem

Vid problem med täckningen efter installationen, besök avdelningen för anslutningssupport på vår webbplats med adressen www.intesishome.com/support/faq.

8. Temperatursensorns placering

Den medföljande temperatursensorn behöver bara installeras i MKE- och NKE-enheter. Nyare modeller kräver ingen extern temperatursensor.

Anslut temperatursensorn till enhetens anslutning för temperatursensor (figur 1) och sätt fast den andra änden bredvid sensorn för luftkonditioneringsenhetens luftintag.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf för mer information

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf
