РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDLT PinControl 24 AEG

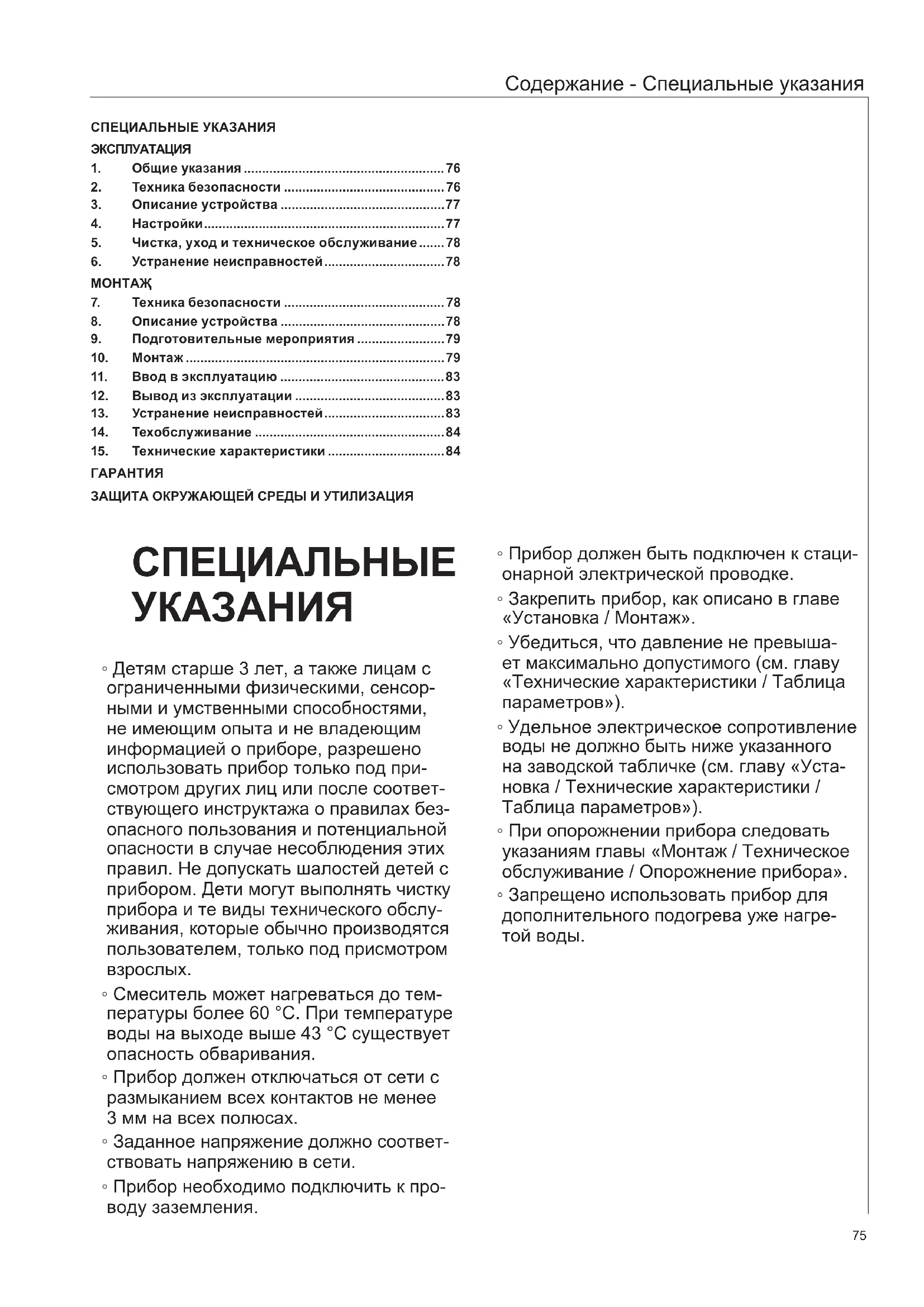

5. Чистка, уход и техническое обслуживание ....... 78

9. Подготовительные мероприятия ........................79

12. Вывод из эксплуатации .........................................83

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ СПЕЦИАЛЬНЫЕ

• Детям старше 3 лет, а также лицам с ограниченными физическими, сенсор- ными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор только под при- смотром других лиц или после соответ- ствующего инструктажа о правилах без- опасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслу- живания, которые обычно производятся пользователем, только под присмотром

• Смеситель может нагреваться до тем- пературы более 60 °C. При температуре воды на выходе выше 43 °C существует опасность обваривания.

• Прибор должен отключаться от сети с размыканием всех контактов не менее 3 мм на всех полюсах.

• Заданное напряжение должно соответ- ствовать напряжению в сети.

• Прибор необходимо подключить к про- воду заземления.

• Прибор должен быть подключен к стаци- онарной электрической проводке.

• Закрепить прибор, как описано в главе «Установка / Монтаж».

• Убедиться, что давление не превыша- ет максимально допустимого (см. главу «Технические характеристики / Таблица параметров»).

• Удельное электрическое сопротивление воды не должно быть ниже указанного на заводской табличке (см. главу «Уста- новка / Технические характеристики / Таблица параметров»).

• При опорожнении прибора следовать указаниям главы «Монтаж / Техническое обслуживание / Опорожнение прибора».

• Запрещено использовать прибор для дополнительного подогрева уже нагре- той воды.76 Эксплуатация ЭКСПЛУАТАЦИЯ

Главы «Специальные указания» и «Эксплуатация» предназначены для пользователя и специалиста.Глава «Монтаж» предназначена для специалиста. УказаниеПеред началом эксплуатации следует внима-тельно прочитать данное руководство и сохра-нить его.При необходимости передать настоящее руко-водство следующему пользователю.1.1 Указания по технике безопасности1.1.1 Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО Вид опасностиЗдесь приведены возможные последствия не-соблюдения указания по технике безопасности. » Здесь приведены мероприятия по предот-вращению опасности.1.1.2 Символы, вид опасностиСимвол Вид опасности

Поражение электрическим током

(ожог, обваривание) 1.1.3 Сигнальные словаСИГНАЛЬ-НОЕ СЛОВОЗначение ОПАСНОСТЬ Указания, несоблюдение которых приводит к се- рьезным травмам или к смертельному исходу.ПРЕДУПРЕ-ЖДЕНИЕ Указания, несоблюдение которых может приве-сти к серьезным травмам или к смертельному исходу. ОСТОРОЖНО Указания, несоблюдение которых может при- вести к травмам средней тяжести или к легким травмам.1.2 Другие обозначения в данной документации УказаниеОбщие указания обозначены приведенным рядом с ними символом. » Следует внимательно прочитать тексты ука-заний.Символ Значение

Материальный ущерб(повреждение оборудования, косвенный ущерб и ущерб для окружающей среды)

Утилизация устройства » Этот символ указывает на необходимость вы-полнения определенных действий. Описание не-обходимых действий приведено шаг за шагом.1.3 Единицы измерения УказаниеЕсли не указано иное, все размеры приведены в миллиметрах.

2. Техника безопасности

2.1 Использование по назначениюПрибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требуется проходить инструктаж. Возможно исполь- зование прибора не только в быту, но и, например, на предприятиях малого бизнеса при условии соблюде-ния тех же условий эксплуатации.Прибор работает под давлением и предназначен для нагрева водопроводной воды. Прибор может обеспе-чивать одну или несколько точек отбора.Любое иное или не указанное в настоящем руковод-стве использование данного устройства считается использованием не по назначению. Использование по назначению подразумевает соблюдение требо-ваний настоящего руководства, а также руководств к используемым принадлежностям. УказаниеЗапрещено использовать прибор для дополни-тельного подогрева уже нагретой воды.2.2 Общие указания по технике безопасности ОСТОРОЖНО ожогВо время работы арматура может нагреваться до температуры свыше 60 °C.При температуре воды на выходе выше 43 °C су-ществует опасность обваривания.

ПРЕДУПРЕЖДЕНИЕ травмаДетям старше 3 лет, а также лицам с ограничен-ными физическими, сенсорными и умствен-ными способностями, не имеющим опыта и не владеющим информацией о приборе, разреше-но использовать прибор только под присмо-тром других лиц или после соответствующего инструктажа о правилах безопасного пользова-ния и потенциальной опасности в случае несо-блюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.

Материальный ущербПользователь должен обеспечить защиту водо-провода и арматуры от замерзания.2.3 Знак технического контроляСм. заводскую табличку на приборе. Евразийское соответствие

Данный прибор соответствует требованиям безопасности технического регламента Таможенного союза и прошел со-ответствующие процедуры подтверждения соответствия.

3. Описание устройства

Проточный водонагреватель с гидравлическим управлением нагревает воду, когда та проходит через прибор. При открытии арматуры и превыше-нии расхода, необходимого для включения (см. главу «Технические характеристики / Таблица параметров»), прибор автоматически начинает нагрев. Расход и тем-пературу горячей воды можно регулировать с помо-щью арматуры.Можно выбрать один из 2 уровней мощности. Кроме того, предусмотрено гидравлическое управление 2 уровнями мощности в зависимости от расхода.Регулирование расхода компенсирует колебания давления, тем самым обеспечивая практически не-изменную температуру. Регулирование ограничивает расход, благодаря чему водопроводная вода всегда нагревается до достаточной температуры.Нагревательная системаНагревательная система с открытым нагреватель-ным элементом защищена герметичным пластико-вым корпусом. Нагревательная система пригодна для мягкой и жесткой воды, так как она практически невосприимчива к образованию накипи. Нагрева-тельная система обеспечивает быстрое и эффек-тивное снабжение горячей водой.

26_02_02_07832 11 Частичная мощность При малом расходе используется 1/3 мощности нагрева, при большем — 2/3. Эта настройка под-ходит, например, для мытья рук.2 Полная мощность При малом расходе включается половинная мощность нагрева, при большем — полная мощ-ность. Эта настройка подходит, например, для мытья посуды. » Зафиксируйте регулятор мощности в нужном положении.Рекомендация по настройке при использовании термостатирующей арматуры » Устанавливайте регулятор мощности в положе-ние полной мощности.4.1 Рекомендация по настройке для арматуры УказаниеЕсли раздаточный кран горячей воды полностью открыт и установлена полная мощность нагрева, но при этом вода на выходе имеет недостаточ-ную температуру, это значит, что через прибор проходит больше воды, чем может нагреть на-гревательный элемент (достигнута предельная мощность прибора). » В таком случае необходимо снизить расход воды на раздаточном вентиле.небольшой расход = высокая температура на выходебольшой расход = низкая температура на выходеАрматура с двумя ручкамиУровень мощности Область примененияЧастичная мощ-ностьУмывальникПолная мощность Ванна, душ, мойка » При высокой температуре и полностью открытой арматуре нужно добавлять холодную воду.Смеситель однорычажныйУровень мощности Область примененияПолная мощность Все » Поверните рычаг арматуры в положение макси-мальной температуры. » Полностью откройте арматуру. » Повысьте температуру на выходе, медленно за-крывая арматуру. » Снизьте температуру на выходе, добавляя хо-лодную воду или, если это возможно, продолжая открывать арматуру.После отключения подачи воды

Материальный ущербПосле отключения водоснабжения при повтор-ном включении прибора следует выполнить указанные далее шаги. Это поможет избежать повреждения нагревательной системы с откры-тым нагревательным элементом. » Обесточить прибор, отключив предохрани-тели. » Открыть вентиль арматуры на одну минуту, пока из прибора и линии подачи холодной воды не будет удален весь воздух. » Возобновить подачу сетевого напряжения.78 Mohtaҗ

5. Чистка, уход и техническое

обслуживание » Не использовать абразивные или едкие чистя-щие средства. Для ухода за прибором и очистки корпуса достаточно влажной тканевой салфетки. » Необходимо периодически проверять арматуру. Известковые отложения на сливной арматуре можно удалить с помощью имеющихся в прода-же средств для удаления накипи.

неисправностей Проблема Причина Способ устраненияПрибор не включа-ется, несмотря на полностью открытый кран горячей воды.Отсутствует напря-жение. Проверить предо-хранители домовой электросети.

Расхода недостаточ-но для включения нагрева. Загрязне-ние или известко-вание регулятора струи или душевой лейки.Очистить регулятор струи или душевую лейку и / или уда-лить известковый налет.

Если невозможно устранить эту неисправность самосто-ятельно, следует пригласить специалиста. Чтобы специа-лист смог оперативно помочь, необходимо сообщить ему номер прибора с заводской таблички (000000-0000-00000): Nr.: 000000-0000-00000 D0000041614 MOHTAҖ

7. Техника безопасности

Монтаж, ввод в эксплуатацию, а также техобслужи-вание и ремонт устройства должны производиться только квалифицированным специалистом.7.1 Общие указания по технике безопасностиБезупречная работа прибора и безопасность экс-плуатации гарантируются только при использовании соответствующих оригинальных принадлежностей и оригинальных запчастей.

Материальный ущербНеобходимо соблюдать максимальное значение температуры подачи. При более высоких темпе- ратурах подачи возможно повреждение прибора. При установке центральной термостатирующей арматуры можно ограничить максимальную тем- пературу подачи.7.2 Предписания, стандарты и положения УказаниеНеобходимо соблюдать все общегосударствен-ные и региональные предписания и положения.

• Степень защиты IP 25 (защита от струй воды) обеспечивается только при надлежащей уста-новке защитной втулки сетевого кабеля.
• Удельное электрическое сопротивление воды не должно быть ниже указанного на заводской табличке! При наличии объединенной водопро-водной сети следует учитывать минимальное электрическое сопротивление воды (см. главу «Технические характеристики / Рабочие диапа- зоны / Таблица пересчета данных»). Выяснить удельное электрическое сопротивление или электропроводность воды на предприятии водоснабжения.

8. Описание устройства

8.1 Комплект поставки

В комплект поставки прибора входят: ◦ Настенная монтажная планка

• Резьбовая шпилька для настенной монтажной планки ◦ Шаблон для монтажа
• 2 двойных ниппеля (для холодной воды, с запор- ным клапаном)

• Кабельная втулка (подключение электропитания вверху / внизу)
• Винты / дюбели для дополнительного настенно- го крепежа при открытом монтаже водопровода79 Mohtaҗ

Материальный ущербПрибор разрешается устанавливать только в отапливаемом помещении. » Устанавливать прибор следует вертикально, в непосредственной близости от точки отбора.Прибор можно устанавливать под раковиной или над Монтаж под раковиной26_02_02_1345121 Патрубок подачи холодной воды2 Патрубок выхода горячей водыМонтаж над раковиной1226_02_02_13443 Патрубок подачи холодной воды4 Патрубок выхода горячей воды Указание » Смонтировать прибор на стене. Стена долж-на обладать достаточной несущей способно-стью.

9.2 Минимальные расстояния

≥50≥50 ≥90 ≥90 D0000060809 » Необходимо соблюдать минимальные расстоя-ния, чтобы обеспечить бесперебойную эксплу-атацию устройства и проведение технического обслуживания.

9.3 Водопроводные работы

• Эксплуатация с предварительно подогретой водой недопустима. ◦ Установка предохранительного клапана не требуется.
• Установка предохранительных клапанов в трубо- провод горячей воды недопустима. » Тщательно промыть водопроводную систему. » Необходимо убедиться, что объемный расход (см. главу «Технические характеристики / Та-блица параметров») достаточен для включения прибора. Если раздаточный вентиль полностью открыт, но объемный расход остается ниже не-обходимого для включения прибора, следует повысить давление в водопроводной системе. Арматура Использовать подходящую напорную арматуру. За- прещено использовать безнапорную арматуру.Термостатирующая напорная арматура должна под-ходить для проточных водонагревателей с гидравли-ческим управлением. УказаниеЗапрещено использовать запорный клапан на линии подачи холодной воды для уменьшения потока! Это приводит к блокированию прибора.Разрешенные материалы для водопроводных труб ◦ Линия подачи холодной воды: труба из горячеоцинкованной стали, нержавею-щей стали, меди или пластмассы ◦ Линия подачи горячей воды: труба из нержавеющей стали, меди или пластмассы

Материальный ущербПри использовании пластмассовых труб нужно учитывать максимальную температуру и макси-мально допустимое давление (см. главу «Техни-ческие характеристики / таблица параметров»).Гибкие шланги для подвода воды » При подключении прибора с помощью гибких шлангов необходимо предупредить прокручива-ние байонетных соединений в трубных коленах. » Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

10.1 Стандартный монтаж

• Электроподключение сверху, скрытая проводка ◦ Подключение к водопроводу, скрытый монтажДругие способы монтажа см. главу «Варианты мон-тажа». ◦ Электроподключение нижнее, скрытая проводка
• Электроподключение, открытая проводка
• Подключение реле сброса нагрузки ◦ Водопроводные работы способом открытого монтажа ◦ Скрытый монтаж водопровода при замене прибора80 Mohtaҗ Вскрытие прибора D0000041615 » Открыть прибор, отжав защелку фиксатора NTT-so

26_02_02_0762 » Снять заднюю панель, для этого нажать на оба крючка-фиксатора и потянуть нижнюю часть зад- ней панели вперед. Подготовка сетевого кабеля

≥ 30 26_02_02_0887 Установка настенной монтажной планки 26_02_02_0972 » Разметить места сверления отверстий при по- мощи шаблона для монтажа. При подключении прибора к водопроводу открытого монтажа нужно дополнительно отметить крепежные от- верстия в нижней части шаблона. » Просверлить отверстия и закрепить настенную монтажную планку с помощью 2 винтов и 2 дю- белей (винты и дюбели не входят в комплект

» Установить прилагаемую резьбовую шпильку. » Установить настенную монтажную планку. Установка кабельной втулки 26_02_02_0950 » Установить кабельную втулку. Если поперечное сечение кабеля превышает 6 мм², отверстие в кабельной втулке необходимо расширить. Подключение прибора к системе водоснабжения

Материальный ущерб Все работы по подключению воды и монтажу прибора необходимо производить в соответ- ствии с инструкцией. 26_02_02_0948 » Поставить прокладку и ввинтить двойной

Материальный ущерб Запрещено использовать запорный клапан на линии подачи холодной воды для уменьшения

Подготовка задней стенки

Материальный ущерб Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использо- вать новую заднюю стенку! D000004189681 Mohtaҗ » Выломать в заданной точке отверстие для ка- бельной втулки на задней стенке. При наличии острых кромок их необходимо чисто обработать напильником. Монтаж прибора D0000041897 » Надеть заднюю стенку на шпильку и кабельную втулку. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым

» Удалить защитные заглушки из патрубков для подключения воды. » Плотно прижать заднюю панель к стене, зафик- сировать панель с помощью крепежного воротка путем правого вращения на 90°. D0000041925 » Прикрутить трубы с плоскими уплотнителями к двойным ниппелям.

Материальный ущерб Для работы прибора необходима установка сет- чатого фильтра. » При замене прибора проверить наличие сетчатого фильтра (см. главу «Техническое обслуживание»). Подключение к сети питания ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Все работы по электрическому подключению и монтажу необходимо производить в соответ- ствии с инструкцией. ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Подключение к электросети допустимо только в неразъемном исполнении и со съемной ка- бельной втулкой. Прибор должен отключаться от сети с размыканием всех контактов не менее 3 ММ на всех полюсах. ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Проверить подключение прибора к защитному

Материальный ущерб Следует соблюдать данные на заводской та- бличке. Напряжение сети должно совпадать с указанным на табличке. » Подключить кабель питания к соединительной клемме сети (см. главу «Технические характери- стики / Электрическая схема»). Монтаж нижней части задней стенки

NT CT- soll X11 26_02_02_1348 » Установить нижнюю часть задней панели и за- щелкнуть ее в задней панели. » Выровнять установленный прибор, ослабив кре- пежный вороток, поправить электрический ка- бель и заднюю стенку, после чего вновь затянуть крепежный вороток. Если задняя панель не при- легает к стене, то нижнюю часть прибора можно закрепить двумя дополнительными шурупами.82 Mohtaҗ

10.2 Варианты монтажа

10.2.1 Электроподключение нижнее, скрытая

D0000041898 » Установить кабельную втулку.

Материальный ущербЕсли по ошибке было выломано не то отверстие для кабельной втулки, необходимо использо-вать новую заднюю стенку! » Выломать в заданной точке отверстие для ка-бельной втулки на задней стенке. При наличии острых кромок их необходимо чисто обработать напильником. » Переместить клемму подключения к электросе-ти с верхней части прибора вниз. » Надеть заднюю стенку на шпильку и кабельную втулку. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком. » Плотно прижать заднюю панель к стене, зафик-сировать панель с помощью крепежного воротка путем правого вращения на 90°.

10.2.2 Электроподключение, открытая проводка

УказаниеПри таком способе подключения изменится сте-пень защиты прибора. » Изменить данные на заводской табличке. Зачеркнуть маркировку «IP 25» и отметить крестиком ячейку «IP 24». При этом исполь-зовать шариковую ручку.

Материальный ущербЕсли по ошибке было выломано не то отверстие для кабельной втулки, необходимо использо-вать новую заднюю стенку! » На задней стенке прибора чисто выполнить необходимые проходные отверстия (их рас-положение см. главу «Технические характери-стики / Размеры и соединения»). При наличии острых кромок их необходимо чисто обработать напильником. » Пропустить кабель электропитания через ка-бельную втулку и подключить его к соединитель-ной клемме сети.

10.2.3 Подключение реле сброса нагрузки

Реле сброса нагрузки в электрораспределительном устройстве следует использовать совместно с други-ми электроприборами, например, с электрическими накопительными водонагревателями. Сброс нагруз- ки осуществляется при работе проточного водона-гревателя.

Материальный ущербПодключить фазу, на которую установлено реле сброса нагрузки, к помеченной соединительной клемме сети в приборе (см. главу «Технические характеристики / Электрические схемы и соеди-нения»).

10.2.4 Водопроводные работы способом

открытого монтажа УказаниеПри таком способе подключения изменится сте-пень защиты прибора. » Изменить данные на заводской табличке. Зачеркнуть маркировку «IP 25» и отметить крестиком ячейку «IP 24». При этом исполь-зовать шариковую ручку.26_02_02_0765 » На трубопровод скрытого монтажа установить заглушки с уплотнителями. » Выполнить монтаж соответствующей напорной арматуры.26_02_02_1006 » Нижнюю часть задней панели установить под верхнюю часть и защелкнуть. » Соединить трубы с прибором.83 Mohtaҗ » Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами. » Аккуратно выломать проходные отверстия в крышке прибора. При наличии острых кромок их необходимо чисто обработать напильником. » Установить нижнюю часть задней панели под трубы арматуры и зафиксировать ее в задней панели. » Соединить трубы с прибором.

10.3 Завершение монтажа

» Открыть запорный вентиль в двойном ниппеле или в трубопроводе подачи холодной воды.

11. Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ поражение электрическим токомВвод прибора в эксплуатацию может осущест-вляться только специалистом при условии со-блюдения правил техники безопасности.

11.1 Первый ввод в эксплуатацию

D0000041620 » Многократно открывать и закрывать все подклю-ченные раздаточные вентили до тех пор, пока в водопроводной сети и приборе не останется воздуха. » Выполнить проверку герметичности. » Активировать предохранительный ограничи-тель давления, сильно нажав кнопку сброса (на момент поставки прибора функция пре-дохранительного ограничителя давления деактивирована). » Установить крышку прибора и зафиксировать до слышимого щелчка. Проверить положение крышки прибора. » Подать сетевое напряжение. » Проверить работу прибора. Передача прибора » Объяснить пользователю принцип работы при-бора и ознакомить его с правилами использова-ния прибора. » Указать пользователю на возможные опасности, особенно на опасность обваривания. » Передать данное руководство.

11.2 Повторный ввод в эксплуатацию

Удалить воздух из прибора и трубопровода подачи холодной воды (см. главу «Настройки»).См. главу «Первый ввод в эксплуатацию».

12. Вывод из эксплуатации

» Полностью обесточить прибор с размыканием всех контактов. » Опорожнить прибор, см. главу «Техобслуживание».

неисправностей Неисправность Причина Способ устраненияОчень слабый поток. Загрязнен сетчатый фильтр в приборе.Очистить сетчатый фильтр.Регулятор расхода не включается, не-смотря на то, что арматура полностью открыта.Не достигается рас-ход, необходимый для включения на-грева. Очистить сетчатый фильтр. Из прибора, несмо-тря на слышимый щелчок включения дифференциально-го реле давления, не течет горячая вода.Предохранительный ограничитель давле-ния (AP 3) отключил прибор из соображе-ний безопасности. Устранить причину неисправности (на-пример, неисправ-ный сливной кран).

Открыть вентиль отбора горячей воды на одну минуту для защиты нагрева-тельной системы от перегрева. Это по-зволит снять нагруз-ку с нагревательной системы и обеспе-чит ее охлаждение.

Активировать пре-дохранительный ограничитель дав-ления при наличии гидравлического давления, для этого следует нажать кнопку сброса (см. главу «Первый ввод в эксплуатацию»).

Неисправна нагре-вательная система.

Измерить сопро-тивление в нагре-вательной системе, при необходимости заменить сопротив-ление.84 Mohtaҗ

ПРЕДУПРЕЖДЕНИЕ поражение электрическим токомПри любых работах необходимо полное отклю-чение прибора от сети. Опорожнение прибора Можно слить воду из прибора для проведения работ по техническому обслуживанию. ПРЕДУПРЕЖДЕНИЕ ожогПри сливе воды из прибора может вытекать го-рячая вода. » Закрыть запорный вентиль в двойном ниппеле или в трубопроводе подачи холодной воды. » Открыть все раздаточные вентили. » Отсоединить трубопроводы подачи воды от прибора. » Хранить демонтированный прибор в отапливае-мом помещении, поскольку в приборе всегда на-ходятся остатки воды, которые могут замерзнуть и повредить его. Очистка сетчатого фильтра 26_02_02_0949Очистить сетчатый фильтр в резьбовом соединении трубопровода холодной воды. Закрыть запорный вентиль в трубопроводе подачи холодной воды, де-монтировать сетчатый фильтр, очистить его и уста-новить снова.

15.1 Размеры и соединения

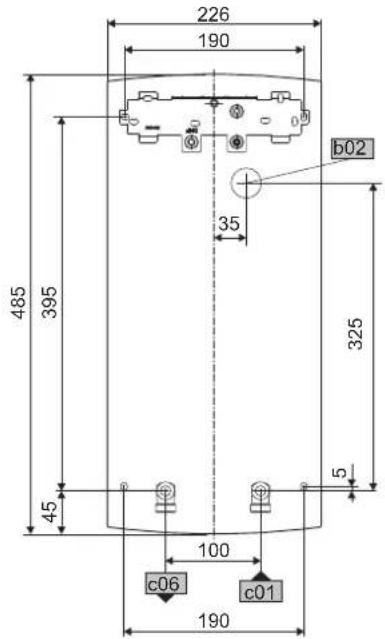

c01 c06 b02 D0000017757b02 Ввод для кабеля электропитания

c01 Патрубок подачи холодной воды Наружная резьба G 1/2 Ac06 Патрубок выхода горячей воды Наружная резьба G 1/2 A Варианты подключения

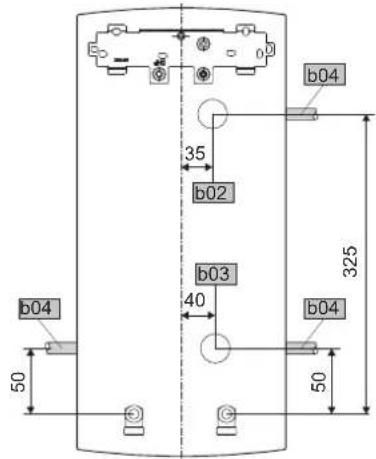

b03 b02 b04 b04 b04 D0000019778b02 Ввод для кабеля электропитания Ib03 Ввод для кабеля электропитания IIb04 Ввод для кабеля электропитания III85 Mohtaҗ

15.2 Электрическая схема

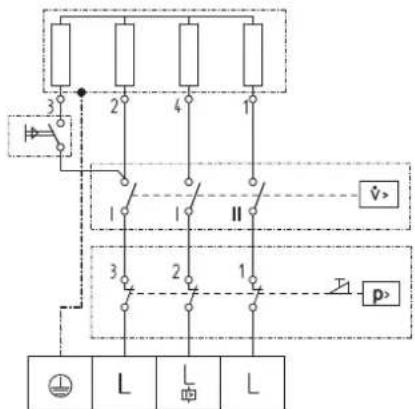

3/PE ~ 400 В 85_02_02_0002 Приоритетная схема с LR 1-A 85_02_02_0003_

1 Линия цепи управления к контактору 2-го прибо- ра (например, электрическому бойлеру). 2 Управляющий контакт размыкается при включе- нии проточного водонагревателя.

15.3 Производительность по горячей

Производительность по горячей воде зависит от на- пряжения в сети, потребляемой мощности прибора и температуры холодной воды. Сведения о номиналь- ном напряжении и номинальной мощности указаны на заводской табличке (см. главу «Устранение неис- правностей»). Потребляемая мощ-

Производительность по горячей воде (38 °C), л/мин. Номинальное напряжение Температура холодной воды на

Производительность по горячей воде (38 °C), л/мин. Номинальное напряжение Температура холодной воды на

Производительность по горячей воде (50 °C), л/мин. Номинальное напряжение Температура холодной воды на

15.4 Рабочие диапазоны / Таблица

пересчета данных Удельное электрическое сопротивление и удельная электропроводность (см. главу «Таблица параме-

Стандартные дан- ные при 15 °C 20 °C 25 °C

Электропро- водность σ ≤

Электропро- водность σ ≤

15.5 Потери давления

Потеря давления на арматуре при объемном расходе 10 л/

Смеситель с одной ручкой, прибл. МПа 0,04 - 0,08 Термостатирующая арматура, прибл. МПа 0,03 - 0,05 Ручной душ, прибл. МПа 0,03 - 0,15 Расчет параметров трубопроводной сети При расчете параметров трубопроводной сети для прибора рекомендуется задать потерю давления 0,1 МПа.

15.6 Возможные неисправности

При неисправности в водопроводной системе могут возникать кратковременные максимальные нагрузки, сопровождаемые повышением температуры до 95 °C и давления до 1,2 МПа.

15.7 Характеристики энергопотребления

Характеристики изделия соответствуют предписа- ниям Директивы ЕС, определяющей требования к экодизайну энергопотребляющей продукции (ErP). DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 21 DDLT PinControl 24

Производитель AEG Haustechnik AEG Haustechnik AEG Haustechnik AEG Haustechnik Профиль нагрузки XS S S S Класс энергоэффективности A A A A Годовое потребление электроэнергии kWh 469 483 483 483 Энергетический КПД % 39 38 38 38 Заданная на заводе температура °C - - - - Уровень звуковой мощности дБ(A) 15 15 15 15 Особые указания по измерению эффективности Нет Нет Нет Нет86 Mohtaҗ - Гарантия – защита окружающей среды и утилизация

15.8 Таблица параметров

DDLT PinControl DDLT PinControl DDLT PinControl DDLT PinControl 222384 222385 222386 222387Электрические параметрыНоминальное напряжение В 400 400 400 400 Номинальная мощность при 400 В ступень I мин. кВт 4,6 6,3 7,4 8,3 Номинальная мощность при 400 В ступень I макс. кВт 10,6 14,3 16,8 19,0 Номинальная мощность при 400 В ступень II мин. кВт 6,8 9,2 10,8 12,2 Номинальная мощность при 400 В ступень II макс. кВт 13,5 18,0 21,1 23,8 Номинальный ток A 19,5 26 31 35 Защита предохранителем A 20 25 32 35 Фазы 3/PE 3/PE 3/PE 3/PE Частота Гц 50 50 50 50 Удельное сопротивление ρ

≥ (при ϑхол ≤25 °C) Ω см 900 900 900 900 Удельная электропроводность σ ≤ (при ϑхол ≤25 °C) μS/см 1111 1111 1111 1111 Степень защиты (IP) IP25 IP25 IP25 IP25 Класс защиты 1 1 1 1 Изолирующий блок Полимерный материалПолимерный материалПолимерный материалПолимерный материал Нагревательная система с генератором тепла Неизолированный провод, электродНеизолированный провод, электродНеизолированный провод, электродНеизолированный провод, электродПодключения Подвод воды G 1/2 A G 1/2 A G 1/2 A G 1/2 A Пределы рабочего диапазона Максимальное допустимое давление МПа 1 1 1 1 Макс. допустимая температура подачи °C 25 25 25 25 ВКЛ ступени I л/мин 2,4 3,0 3,5 4,1 Вкл. ступени III л/мин 3,9 4,9 5,6 6,3 Потеря давления при объемном расходе МПа 0,09 0,11 0,13 0,15 Объемный расход при перепаде давления л/мин 3,9 4,5 5,6 6,3 Ограничение объемного расхода при л/мин 4,7 5,9 7,0 7,8 Мощность по горячей воде л/мин 7,0 9,4 11,1 12,5 Δϑ при подаче K 26 26 26 26 Гидравлические данные Номинальная вместимость л 0,4 0,4 0,4 0,4 Pазмеры Высота мм 485 485 485 485 Ширина мм 226 226 226 226 Глубина мм 93 93 93 93 Показатели веса Вес кг 3,6 3,6 3,6 3,6
