Producttype	Doorstroomboiler met hydraulische bediening
Merk	AEG
Model	DDLT PinControl 24

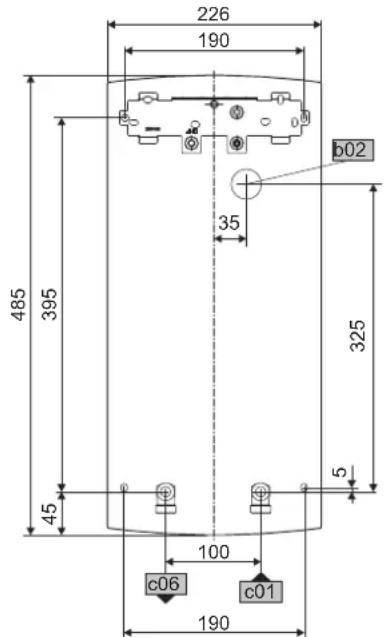

Afmetingen (H x B x D)	485 x 226 x 93 mm
Gewicht	3,6 kg
Elektrische voeding	400 V driefasen, 50 Hz, 35 A
Nominaal vermogen	24 kW (2 vermogensniveaus)
Maximale toelaatbare druk	1 MPa (10 bar)
Max. ingangstemperatuur	25 °C
Aanspreekdebiet (stand 1 / stand 2)	4,1 / 6,3 l/min
Warmwatercapaciteit (Δθ 26 K)	12,5 l/min
Beschermingsgraad	IP25 (IP24 bij opbouwmontage)
Energie-efficiëntieklasse	A
Jaarlijks energieverbruik	483 kWh
Geluidsniveau	15 dB(A)
Hydraulische aansluitingen	G 1/2 A (buitendraad)
Verwarmingssysteem	Blanke draad in kunststof omhulsel
Onderhoud en reiniging	Reinig het koudwaterinlaatfilter; ontkalk de kranen
Veiligheid	Veiligheidspressostaat; oververhittingsbeveiliging; verplichte meerpolige uitschakeling
Installatie-instructies	Verticale wandmontage, vorstvrij, door een gekwalificeerde installateur
Garantie	Volgens voorwaarden van de lokale vestiging

Veelgestelde vragen - DDLT PinControl 24 AEG

Hoe kies ik het juiste vermogensniveau?

Gebruik de vermogensschakelaar: positie Gedeeltelijk vermogen voor een laag debiet (wastafel), positie Volledig vermogen voor bad of douche.

Waarom is het warme water niet warm genoeg?

Als het debiet te hoog is, verminder het dan bij de kraan. Controleer of de schakelaar op Volledig vermogen staat. Meng indien nodig met koud water.

Wat te doen na een wateronderbreking?

Schakel het apparaat uit via de aardlekschakelaar, open de warmwaterkraan gedurende 1 minuut om te ontluchten, en herstel vervolgens de voeding.

Hoe reinig ik het filter van het apparaat?

Sluit de koudwaterafsluitkraan, demonteer het filter in de inlaataansluiting, reinig het en monteer het terug.

Het apparaat gaat niet aan, wat moet ik controleren?

Controleer de aardlekschakelaars in de groepenkast. Zorg ervoor dat het waterdebiet voldoende is (minimaal 4,1 l/min) en dat de warmwaterkraan volledig open staat.

Kan ik voorverwarmd water gebruiken?

Nee, het apparaat is niet goedgekeurd voor bijverwarming van voorverwarmd water. De ingangstemperatuur mag niet hoger zijn dan 25 °C.

Hoe ontlucht ik het apparaat na installatie of leeglopen?

Open en sluit alle aangesloten kranen meerdere keren totdat de lucht is verdwenen. Voer een lekkagecontrole uit.

Wat is het aanbevolen regelmatige onderhoud?

Reinig regelmatig het inlaatfilter. Ontkalk de douchekoppen en straalregelaars. Controleer op lekkages.

Het apparaat maakt een inschakelgeluid maar verwarmt niet: wat te doen?

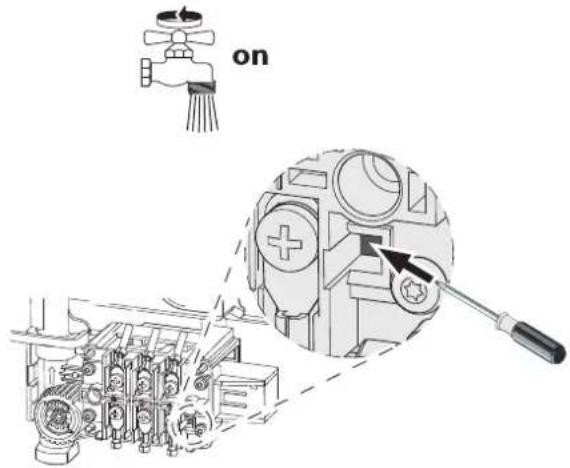

De veiligheidspressostaat kan zijn geactiveerd. Laat het warme water 1 minuut stromen en druk vervolgens op de resetknop (onder de kap). Als het probleem aanhoudt, meet dan de weerstand van het verwarmingssysteem.

Wat zijn de minimale afstanden voor de installatie?

Raadpleeg de meegeleverde montagesjabloon. Het apparaat moet verticaal, vorstvrij en toegankelijk voor onderhoud worden geïnstalleerd. Houd de in de handleiding aangegeven afstanden aan.

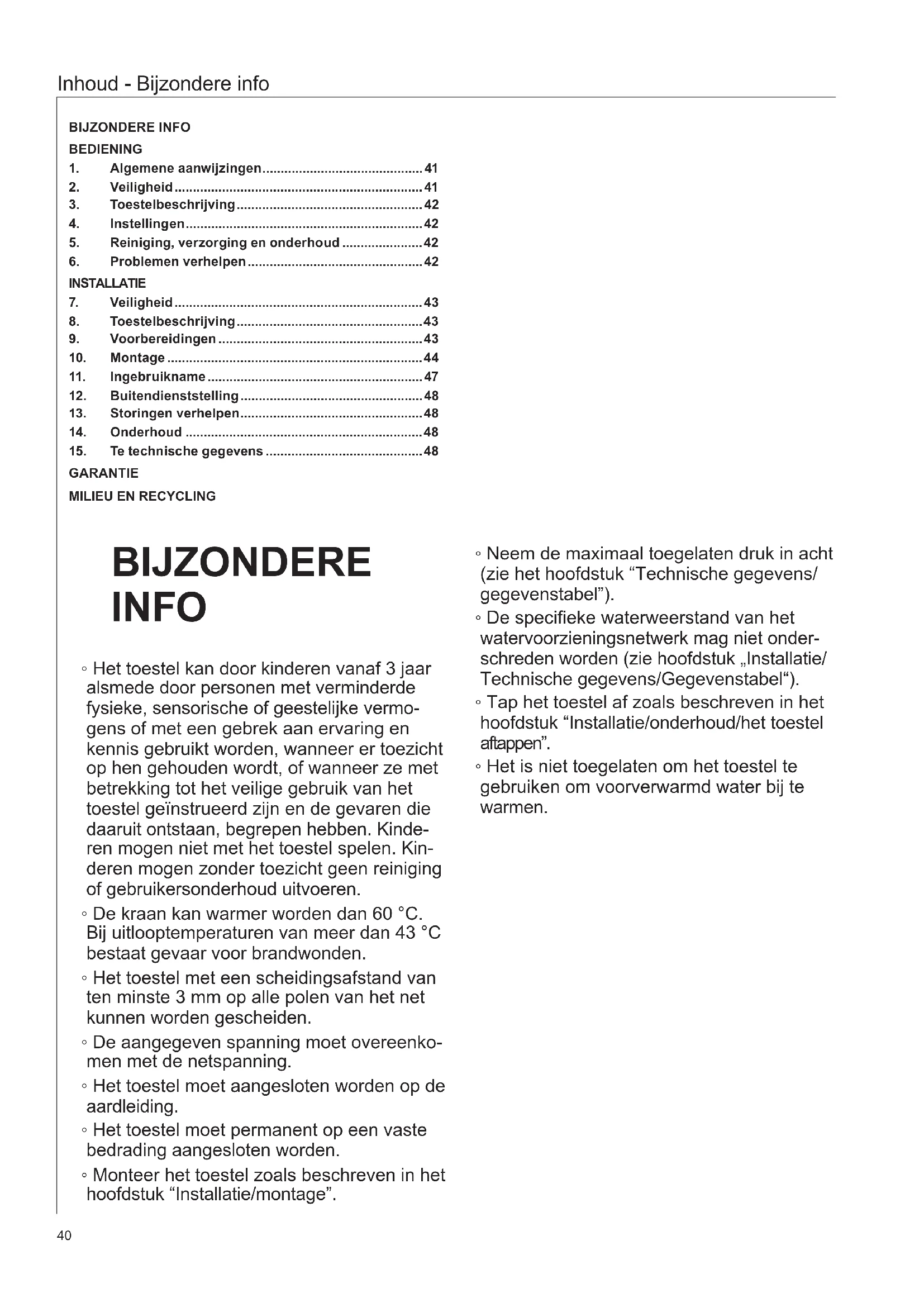

GEBRUIKSAANWIJZING DDLT PinControl 24 AEG

Bediening en Installatie 40

1. Algemene aanwijzingen 41
2. Veiligheid 41 3. Toestelbeschrijving 42
3. Instellingen 42
4. Reiniging, verzorging en onderhoud 42
5. Problemen verhelpen 42

INSTALLATIE

1. Veiligheid 43 8. Toestelbeschrijving 43
2. Voorbereidingen 43
3. Montage 44
4. Ingebruikname 47
5. Buitendienststellung 48
6. Storingen verhelpen 48
7. Onderhoud 48
8. Technische gegevens 48

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 3 jaar alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren. De kraan kan warmer worden dan 60°C. Bij uitlooptemperaturen van meer dan 43°C bestaat gevaar voor brandwonden.
• Het toestel moet met een scheidingsafstand van ten minste 3 mm op alle polen van het net kunnen worden geschieden. De aangegeven spanning moet overeenkomen met de netspanning.
• Het toestel moet aangesloten worden op de aardleiding.
• Het toestel moet permanent op een vaste bedrading aangesloten worden.
• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".
• Neem de maximaal toegelaten druk in acht (zie het hoofdstuk "Technische gegevens/gegevenstabel"). De specifieke waterweerstand van het watervoorzieningsnetwerk mag niet onderschreden worden (zie hoofdstuk "Installatie/Technische gegevens/Gegevenstabel"). Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen". Het is niet toegelaten om het toestel te gebruiken om voorverwarmd water bij te warmen.

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzingen worden genegeerd.

Hier staan maatregelen om het gevaar af te wenden.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
!	Letsel
	Elektrische schok
	Verbranding (Verbranding,verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Niet-naleving van deze aanwijzingen leiden tot zwaar letsel of overliden.
WAARSCHU-WING	Niet-naleving van deze aanwijzingen konnen leiden tot zwaar letsel of overliden.
VOORZICTHIG	Niet-naleving van deze aanwijzingen konnen leiden tot middelmatig zwaar of Licht letsel.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis
!	Materièle schade (toestel-, gevolg-, milieuschade)
	Het toestel afdanken

Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders vermeld, worden alle maten in millimeters aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Het druktoestel is bestemd voor de opwarming van drinkwater. Het toestel kan een of verschillende tappunten voorzien.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

Info

Het is niet toegelaten om het toestel te gebruiken om voorverwarmd water bij te warmen.

2.2 Algemene veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik hoger worden dan 60°C

Bij uitlooptemperaturen van meer dan 43°C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 3 jaar alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materiële schade

Het toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

De hydraulisch aangestuurde doorstromer verwarmt het water terwijl het door het toestel stroomt. Als een kraan wordt geopend en de tapdrempel (zie het hoofdstuk "Technische gegevens/gegevenstabel") wordt overschreden, wordt het verwarmingsvermogen automatisch ingeschakeld. U kunt het warmwatervolume en de temperatuur bij de kraan instellen.

U kunt kiezen uit 2 vermogensstanden. Bovendien worden 2 vermogensstanden afhankelijk van het doorstroomvolume hydraulisch aangestuurd.

De doorstroomvolumeregeling compenseert drukschommelingen en zorgt zo voor een zo veel mogelijk gelijkblijvende temperatuur. De regeling begrenst het doorstroomvolume en garandeert zo steeds een toereikende temperatuurverhoging van het drinkwater.

Verwarmingssysteem

Het blankdraadelement heeft een drukvaste kunststofmantel. Het verwarmingssysteem is geschikt voor kalkarm en kalkhoudend water en is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwatervoorziening.

4. Installatie

1 Gedeeltelijk vermogen Bij een klein doorstroomvolume wordt 1/3 van het verwarmingsvermogen ingeschakeld, bij een groot doorstroomvolume 2/3 van het verwarmingsvermogen. Deze instelling is bijvoorbeeld geschikt voor het wassen van de handen.

2 Volledig vermogen Bij een klein doorstroomvolume wordt de helft van het verwarmingsvermogen, bij een groot doorstroomvolume het volledige verwarmingsvermogen ingeschakeld. Deze instelling is bijvoorbeeld geschikt voor spoelen.

» Zet de vermogenskiezer in de gewenste stand vast.

Instellingsadvies bij toepassing van een thermostaatkraan

» Zet de vermogenskiezer op Volledig vermogen.

4.1 Instellingsadvies voor kranen

Info

Als bij volledig geopend aftap en volledig vermogen onvoldoende uitlooptemperatuur worden verkregen, loopt er meer water door het toestel dan het verwarmingselement kan opwarmen (het toestel heeft de grens van zijn vermogen bereikt).

» Verminder de waterhoeveelheid bij het aftapventiel.

Gering aftapvolume = hoge uitlooptemperatuur

Groot aftapvolume = geringe uitlooptemperatuur

Tweegreepskraan

Vermogenstrap Toepassingsgebied
Gedeeltelijk vermogen	Wastafel
Volledig vermogen Bad, douche, goatsteen

Meng bij een te hoge temperatuur en volledig geopende kraan koud water bij.

Eenhandelmengkranen

Vermogenstrap Toepassingsgebied

» Draai de greep van de kraan naar de hoogste temperatuur. » Open de kraan volledig. » Verhoog de uitlooptemperatuur door de kraan langzaam te sluiten. » Verlaag de uitlooptemperatuur door koud water bij te mengen, of de kraan, indien mogelijk, verder te openen.

Na onderbreking van de watertoevoer

Materiële schade

Als de watervoorziening onderbroken is geweest, moet het toestel via de volgende stappen opnieuw in gebruik worden genomen, zodat het blankdraadelement niet kapot gaat.

» Schakel het toestel spanningsvrij door de zekeringen uit te schakelen. » Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij zijn van lucht. » Schakel de netspanning opnieuw in.

5. Reiniging, verzorging en onderhoud

» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

6. Problemen verhelpen

Probleem	Oorzaak	Oplossing
Het toestel schakelt Niet in hoewel de warmwaterkraan volledig open staat.	Er is geen spanning.	Controleer de zeke- ringen van de huisin-stallatie.
	Het doorstroomvolu-me is te gelding om het verwarmingsvermo-gen in te schakelen.De straalregelaar in de kraan of de dou-chekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de douchekop.

Waarschuw de installateur als u de oorzaak zelf niet kunt verhelpen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-00000):

0000046164

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel moeten door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

Materiële schade

Houd rekening met de maximale aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Met het inbouwen van een centrale thermostat kunt u de maximale aanvoertemperatuur begrenzen.

72 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

De beschermingsgraad IP 25 (straalwaterbeveiliging) is alleen gewaarborgd met vakkundig gemonteerde kabeltule.

De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een waterkoppelnet moet rekening gehouden worden met de laagste elektrische weerstand (zie hoofdstuk "Technische gegevens/toepassingsmogelijkheden/omrekeningstabel"). De specifieke elektrische weerstand of het elektrisch geleidende vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel worden het volgende geleverd:

Wandbevestiging - Schroefbouteen voor wandmontage Montagesjabloon 2 dubbele nippels (koud water met afsluitklep) Vlakke afdichtingen Kabeltule (elektrische toevoerkabel boven/onder) Schroeven / pluggen voor extra achterwandbevestiging bij opgebouwde wateraansluitingen

9. Voorbereidingen

9.1 Montageplaats

Materiële schade

Het toestel mag alleen in een vorstvrije ruimte geïnstalleerd worden.

Monteer het toestel verticaal en in de buurt van het tappunt.

Het toestel is geschikt voor onder- en bovenbouwmontage.

1 Koudwatertoevoer 2 Warmwateruitloop

1 Koudwatertoevoer 2 Warmwateruitloop

Info

» Monteer het toestel aan de muur. De muur moet voldoende draagvermogen hebben.

9.2 Minimumafstanden

Houd de minimale afstanden aan om een storingsvrije werking van het toestel te waarborgen en onderhoudswerkzaamheden aan het toestel mogelijk te maken.

9.3 Waterinstallatie

Werking met voorverwarmd water is niet toegestaan. Een veiligheidsklep is niet vereist. Veiligheidskleppen in de warmwaterleiding zijn niet toegestaan.

Spoel de waterleiding grondig door. Controleer of het debiet (zie hoofdstuk "Technische gegevens/gegevenstabel") voor het inschakelen van het toestel bereikt kan worden. Verhoog de waterleidingdruk, als het benodigde debiet bij een volledig geopende aftapkraan niet wordt gehaald.

Kranen

Gebruik geschikte drukkranen. Open kranen zijn niet toegestaan.

Thermostaatkranen moeten geschikt zijn voor hydraulisch aangestuurde doorstromers.

Info

De afsluitklep in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren. Deze is bestemd voor het afsluiten van het toestel.

Toegestane materialen waterleidingen

Koudwateraanvoerleiding: thermisch gegalvaniseerde stalen buis, roestvrijstalen buis, koperbuis of kunststofbuis. Warmwateruitloopleiding: roestvrijstalen buis, koperbuis of kunststofbuis.

Materiële schade

Wanneer kunststofbuizen gebruikt worden, dient u rekening te houden met de maximale aanvoertemperatuur en de maximaal toegelaten druk (zie hoofdstuk "Technische gegevens/gegevenstabel").

Flexibele wateraansluitleidingen

» Voorkom bij de installatie met flexibele wateraansluitleidingen dat de kniestukken met een bajonetkoppeling in het toestel verdraaien. » Bevestig de afvoer onderaan met twee extra schroeven.

10. Montage

10.1 Standaardmontage

Elektrische installatie bovenaan, inbouwinstallatie. Wateraansluiting inbouwinstallatie.

Zie voor meer montagemogelijkheden het hoofdstuk "Montageopties":

Elektro-aansluiting onderbouw onder. Elektro-aansluiting opbouw. Aansluiting van een lastafwerprelais. Waterinstallatie opbouw. Wateraansluiting onderbouw bij toestelvervanging.

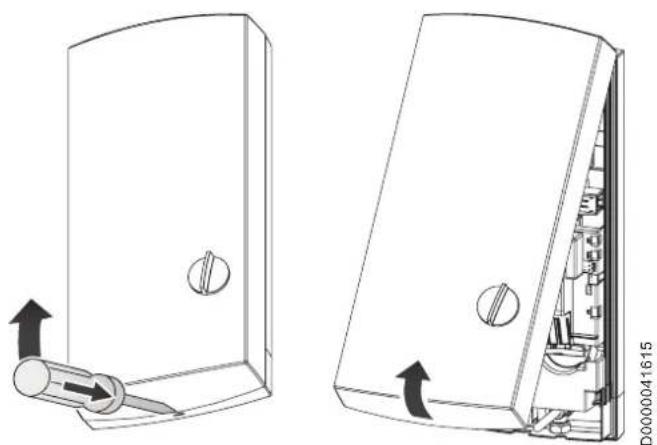

Toestel openen

Ontgrendel de kliksluiting om het toestel te openen.

Scheid de achterwand door de beide vergrendelhaken in te drukken en het onderstuk van de achterwand naar voren eraf te trekken.

Aansluitkabel voorbereiden

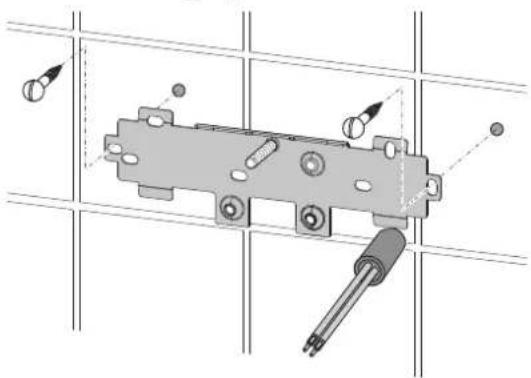

Wandbevestiging monteren

Teken de boorgaten af met de montagesjabloon. Wanneer het toestel gemonteerd wordt met opgebouwde wateraansluitingen, dient u ook de bevestigingsgaten in het onderste gedeelte van de sjabloon af te tekenen. Boor de gaten en plaats de wandbevestiging met 2 schroeven en 2 pluggen (schroeven en pluggen worden niet meegeleverd). Monteer de meegeleverde schroefbouten. Monteer de wandbevestiging.

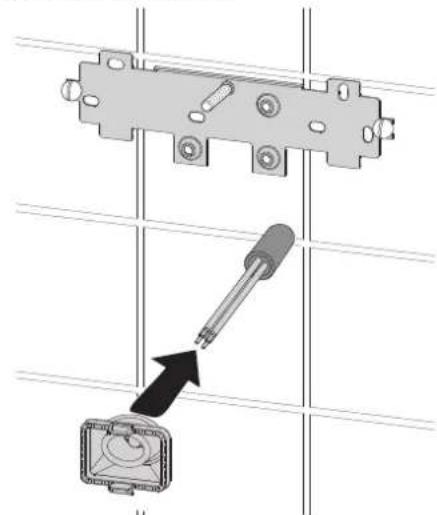

Kabeltulle monteren

Monteer de kabeltulle. Vergroot bij een aansluitkabel met een diameter > 6 mm² het gat in de kabeltulle.

Wateraansluiting tot stand brengen

Materiële schade: Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Materiële schade: De afsluitklep in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren.

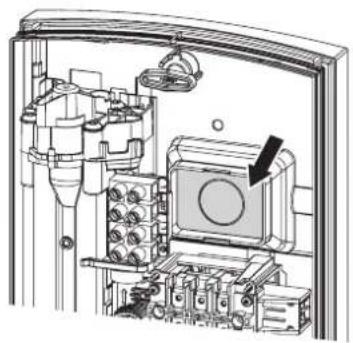

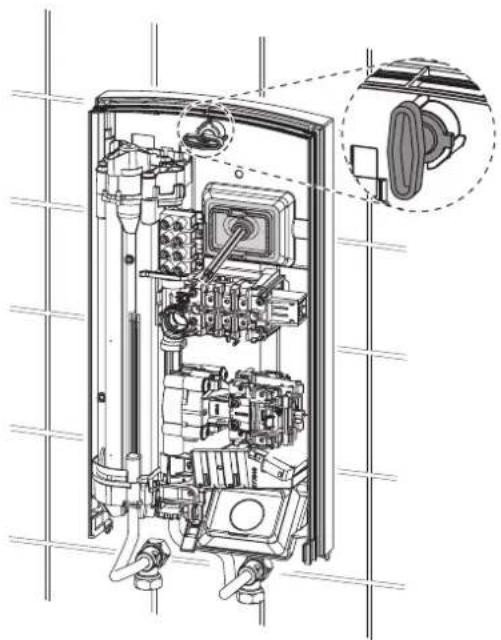

Achterwand voorbereiden

Materiële schade: Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Breek het breukpunt voor de kabeltule uit de achterwand. Ontdoe zo nodig scherpe kanten van bramen met een vijl.

Toestel monteren

» Steek de waterleiding over de schroefbouten en de kabeltule. Trek de kabeltule met behulp van een tang aan de vergrendelhaken in de waterleiding tot beide vergrendelhaken hoorbaar vastklikken. » Verwijder de transportstoppen uit de wateraansluitingen. » Duw de achterwand stevig aan en vergrendel de bevestigingsknevel door 90° naar rechts te draaien.

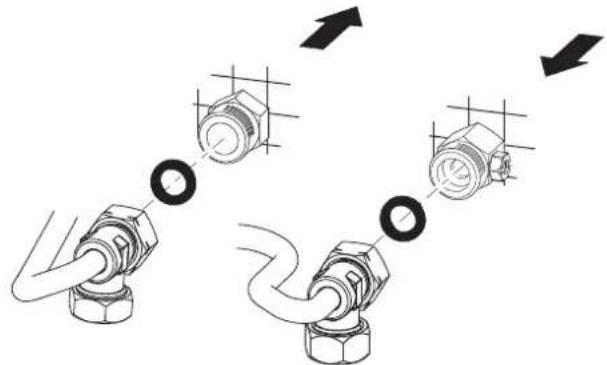

» Schroef de buizen voor wateraansluiting met de vlakke afdichtingen op de dubbele nippel.

Materiële schade: Voor de werking van het toestel moet de zeef ingebouwd zijn.

Controleer bij vervanging van het toestel dat de zeef aanwezig is (zie het hoofdstuk "Onderhoud").

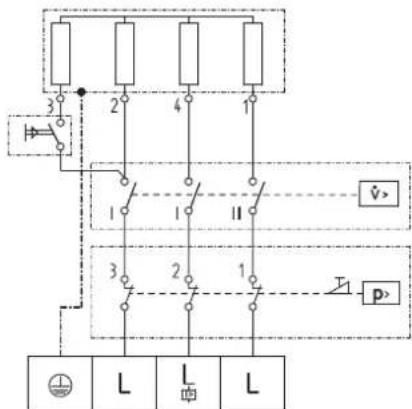

Elektriciteit aansluiten

WAARSCHUWING: elektrische schok. Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

WAARSCHUWING: elektrische schok. De aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneembare kabeltule. Het toestel moet met een scheidingsafstand van ten minste 3 mm op alle polen van het net kunnen worden geschakeld.

WAARSCHUWING: elektrische schok. Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materiële schade: Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

» Sluit de elektrische aansluitkabel aan op de netaansluitklem (zie hoofdstuk "Technische gegevens/elektriciteitsschema").

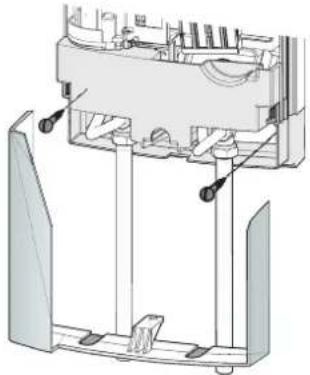

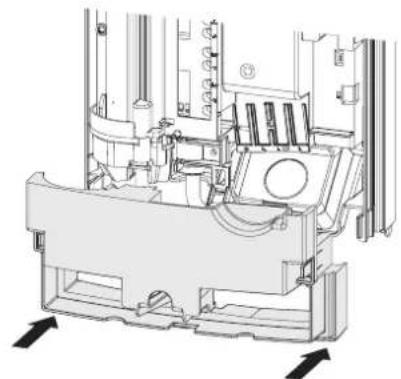

Onderstuk van de achterwand monteren

» Monteer het onderstuk van de achterwand in de achterwand en klik het onderstuk van de achterwand vast.

» Lijn het gemonteerde toestel uit door de bevestigingsknevel los te maken, de elektrische aansluiting en de achterwand uit te lijnen en de bevestigingsknevel weer vast te draaien. Als de achterwand van het toestel niet goed tegen de wand komt, kunt u het toestel onderaan met twee extra schroeven bevestigen.

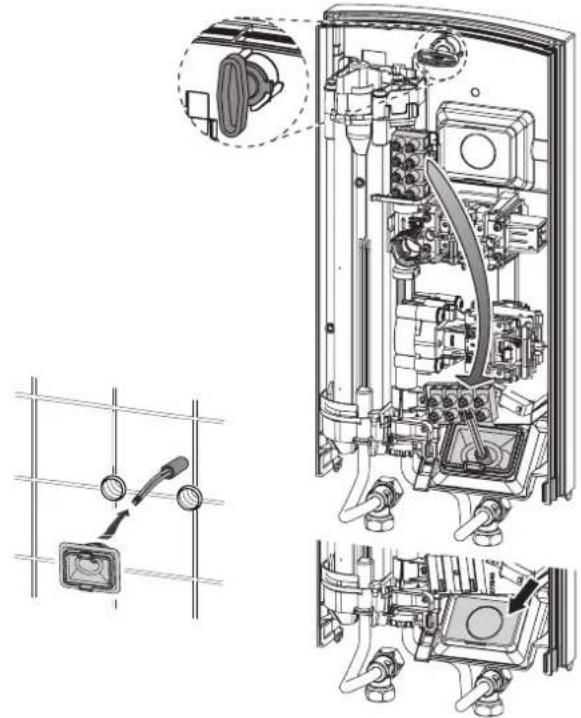

10.2 Alternatieven voor montage

10.2.1 Elektro-aansluiting onderbouw onder

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Breek het breukpunt voor de kabeltule uit de achterwand. Ontdoe zo nodig scherpe kanten van bramen met een vijl. » Verplaats de netaansluitklem in het toestel van boven naar onder. Steek de achterwand over de schroefbouten en de kabeltule. Trek de kabeltule met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken. » Duw de achterwand stevig aan en vergrendel de bevestigingsknevel door 90° naar rechts te draaien.

10.2.2 Elektro-aansluiting opbouw

Info

Bij dit aansluitingtype wijzigt de beschermingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

Materiële schade

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Snijd of breek de benodigde doorvoer in de achterwand schoon uit (zie het hoofdstuk "Technische gegevens/afmetingen en aansluitingen" voor de posities). Ontdoe zo nodig scherpe kanten van bramen met een vijl. Leid de elektrische aansluitkabel door de kabeltulle en sluit deze op de netaansluitklem aan.

10.2.3 Aansluiting van een lastafwerprelais

Plaats een lastafwerprelais bij combinatie met andere elektrische toestellen, bijvoorbeeld elektrische boilerverwarmingstoestellen, in de elektrotechnische installatie. De lastafwerping vindt plaats bij de werking van de doorstroomer.

Materiële schade

Sluit de fase die het lastafwerprelais schakelt, aan op de gemerkte klem van de netaansluitklem in het toestel (zie hoofdstuk "Technische gegevens/elektriciteitsschema").

10.2.4 Waterinstallatie opbouw

Info

Bij dit aansluitingtype wijzigt de beschermingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

» Monteer waterstoppen met dichtingen om de inbouwaansluiting af te sluiten. » Monteer een geschikte drukkraan.

» Klik het onderstuk van de achterwand vast in het bovenstuk van de achterwand. » Schroef de aansluitbuizen op het toestel vast. » Bevestig de afvoer onderaan met twee extra schroeven.

» Breek de doorvoeropeningen in de bovenkap netjes uit. Ontdoe zo nodig scherpe kanten van bramen met een vijl.

» Schuif het onderstuk van de achterwand onder de aansluitbuizen van de kraan en klik het onderstuk van de achterwand erin. » Schroef de aansluitbuizen op het toestel vast.

Open de afsluitklep in de dubbele nippel of de koudwateraanvoerleiding.

11. Ingebruikname

WAARSCHUWING elektrische schok De ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoorschriften.

11.1 Eerste ingebruikname

» Open en sluit meerdere keren alle aangesloten aftapkleppen totdat het leidingwerk en het toestel luchtvrij zijn. » Voer een dichtheidscontrole uit. » Activeer de veiligheidsdrukbegrenzer door de resettoets stevig in te drukken (het toestel wordt met uitgeschakelde veiligheidsdrukbegrenzer geleverd). » Monteer de bovenkap, deze moet hoorbaar vastklikken. Controleer de plaatsing van de bovenkap. » Schakel de netspanning in. » Controleer de werkmodus van het toestel.

Overdracht van het toestel

» Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan. » Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. » Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Ontlucht het toestel en de koudwatertoevoerleiding (zie het hoofdstuk "Instellingen").

Zie hoofdstuk "Eerste ingebruikname".

12. Buitendienststelling

» Koppel het toestel op alle polen los van het elektriciteitsnet. » Tap het toestel af (zie het hoofdstuk "Onderhoud").

13. Storingen verhelpen

Storing Oorzaak Oplossing
Het debiet is te gering.	De zeef in het toestel is vuil.	Reinig de zeef.
De doorstroomvolumeregeling worden nicht ingeschakenhoeweld de kraan volledig open staat.	De vereiste tapdrem-pel voor het inscha-kelen van het verwar-mingsvermogen is Niet bereikt.	Reinig de zeef.
Het toestel producerert ondanks hoortbare inschachelguliden van de verschildrukscha-kelaar geen warm water.	De veiligheidsdruk-begrenzer (AP 3) heeft het toestel om veiligheidsredenenuitgeschakeld.	Verhelpde oroorzaak van de fout (bijvoor-beeld een defectede drukspoelkraan).
		Beschem het ver-warmingssystemegeten overhitting door een voorbij het toestel geschakelde aftapkraan geduren-de eén minuut open te zetten. Daarvoord wordt de druk van het verwarmingssystem afgevoerd en wordt het verwarmingssystem afgekoeld.
		Activeer de veilig-heidsdrukbegrenzer bij stromingsdruk door op de resetknop te drukken (zie het hoofdstuk "Eerste in-gebruikname").
	Het verwarmingssystem is defect.	Meet de waterrstand van het verwarmingsystem en verwang zo nodig de weer-stand.

14. Onderhoud

WAARSCHUWING elektrische schok: Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

Het toestel aftappen

U kunt het toestel voor onderhoudswerkzaamheden aftappen.

WAARSCHUWING verbranding: Tijdens het aftappen van het toestel kan er heet water uitlopen.

Open de afsluitklep in de dubbele nippel of de koudwateraanvoerleiding. Open alle aftapkleppen. Maak de wateraansluitingen van het toestel los. Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat kan bevriezen en daardoor schade kan veroorzaken.

Reinig bij vervuiling de zeef in de koudwaterschroefaansluiting. Sluit de afsluitklep in de koudwateraanvoerleiding voordat u de zeef demonteert, reinigt en weer monteert.

15.1 Afmetingen en aansluitingen

b02 Doorvoer elektriciteitskabels I
c01 Koudwatertoevoer	Buitendraad	G 1/2 A
c06 Warmwateruitloop	Buitendraad	G 1/2 A

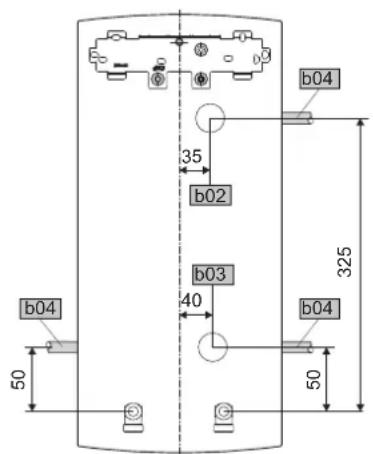

Optionele aansluitmogelijkheden D0000019778

b02 Doorvoer elektriciteitskabels I

b03 Doorvoer elektriciteitskabels II

b04 Doorvoer elektriciteitskabels III

15.2 Elektriciteitsschema

3/PE ~ 400 V

Voorrangsschakeling met LR 1-A

1 Besturingskabel voor het relais van het 2de toestel (bv. elektrische boilerverwarming). 2 Besturingscontact gaat open als de doorstroomer inschakelt.

15.3 Warmwatervermogen

Het warmwatervermogen is afhankelijk van de aanwezige netspanning, het aansluitvermogen van het toestel en de koudwatertoevoertemperatuur. De nominale spanning en het nominaal vermogen staan op het typeplaatje (zie het hoofdstuk "Probleemoplossing").

15.7 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

Aansluitvermögen in kW 38		C warmwatervermögen in l/min.
Nominate spanning Koudwater- toevoertemperatuur
400 V	5 °C	10 °C	15 °C	20 °C
13,5	5,8		6,9	8,4
18,0	7,8		9,2	11,2
21,0	9,1		10,7	13,0
24,0	10,4		12,2	14,9

Aansluitvermögen in kW	50 °C warmwatervermögen in l/min.
Nominate spanning	Koudwater-toevoertemperatuur
400 V	5 °C 10 °C	15 °C 20 °C
13,5	4,3	4,8	5,5	6,4
18,0	5,7		6,4	7,3
21,0	6,7		7,5	8,6
24,0	7,6		8,6	9,8

15.4 Toepassingsgebieden / omrekeningstabel

Specifieke elektrische weerstand en specifieke elektrische geleidbaarheid (zie het hoofdstuk "Gegevenstabel").

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Weerstandρ ≥	Geleidbaar-heid σ ≤		Weer-standρ ≥	Geleidbaar-heid σ ≤		Weer-standρ ≥	Geleidbaar-heid σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Drukverliezen

Kranen

Drukverlies van de kranen bij debiet 10 l/min
Eenhandel-meng-kraan, ca.	MPa	0,04 - 0,08
Thermostatische kraan, ca.	MPa	0,03 - 0,05
Handdouche, ca.	MPa	0,03 - 0,15

Dimensionering van het buisnet

Voor de berekening van de dimensionering van het buisnet wordt voor het toestel een drukverlies van 0,1 MPa aanbevolen.

15.6 Storingssituaties

In geval van storing kunnen in de installatie kortstondige belastingen van maximaal 95°C bij een druk van 1,2 MPa optreden.

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Fabrikant		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofiel		XS	S	S	S
Energieklasse		A	A	A	A
Jaarliks stroomverbruik	kWh	469	483	483	483
Energetisch rendement	%	39	38	38	38
Temperatuurinstelling af fabrik	°C	-	-	-	-
Geluidsniveau	dB(A)	15	15	15	15
Bijzondere anwijzingen voor efficientiemeting		Geen	Geen	Geen	Geen

15.8 Gegevenstabel

DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 21 DDLT PinControl 24
222384 222385 222386 222387
Elektrische gegevens
Nominale spanning V 400 400 400 400
Nominal vermogen 400 V trap I min.	kW	4,6	6,3	7,4	8,3
Nominal vermogen 400 V trap I max.	kW	10,6	14,3	16,8	19,0
Nominal vermogen 400 V trap II min.	kW	6,8	9,2	10,8	12,2
Nominal vermogen 400 V trap II max.	kW	13,5	18,0	21,1	23,8
Nominate stroom	A	19,5	26	31	35
Beveiliging	A	20	25	32	35
Fasen		3/PE	3/PE	3/PE	3/PE
Frequentie	Hz	50	50	50	50
Specifieke weltstand ρ15≥ (bij Økoud ≤ 25 °C)	Ω cm	900	900	900	900
Specifieke geleiding σ15≤ (bij Økoud ≤ 25 °C)	μS/cm	1111	1111	1111	1111
Uitvoeringen
Beschermingsgraad (IP)		IP25	IP25	IP25	IP25
Beschermingsklasse		1	1	1	1
Isolatieblok		Kunststof	Kunststof	Kunststof	Kunststof
Verwarmungssystem warmtegenerator		Blanke draad	Blanke draad	Blanke draad	Blanke draad
Aansluitingen
Wateraansluiting		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Werkingsgebied
Max. toegelaten druk	MPa	1	1	1	1
Waarden
Max. toegelaten toeovertemperatuur	°C	25	25	25	25
Aan Iste trap	I/min	2,4	3,0	3,5	4,1
Aan Ilide trap	I/min	3,9	4,9	5,6	6,3
Drukkerlies bij volumestroom	MPa	0,09	0,11	0,13	0,15
Volumestroom voor drukverlies	I/min	3,9	4,5	5,6	6,3
Volumestroombegrenzing bij	I/min	4,7	5,9	7,0	7,8
Warmwateraanbieding	I/min	7,0	9,4	11,1	12,5
Δθ bij aanbieding	K	26	26	26	26
Hydraulische gegevens
Nominale inhoud	I	0,4	0,4	0,4	0,4
Afmetingen
Hoogte	mm	485	485	485	485
Breedte	mm	226 226 226 226
Diepte	mm	93	93	93	93
Gewichten
Gewicht	kg	3,6 3,6 3,6 3,6

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijke garantie wordt alleen verstrekt wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.
