Typ produktu	Průtokový ohřívač vody s hydraulickým ovládáním
Značka	AEG
Model	DDLT PinControl 24
Rozměry (V x Š x H)	485 x 226 x 93 mm
Hmotnost	3,6 kg
Elektrické napájení	400 V třífázové, 50 Hz, 35 A
Jmenovitý výkon	24 kW (2 úrovně výkonu)
Maximální přípustný tlak	1 MPa (10 bar)
Max. vstupní teplota	25 °C
Spínací průtok (režim 1 / režim 2)	4,1 / 6,3 l/min
Kapacita teplé vody (Δθ 26 K)	12,5 l/min
Stupeň krytí	IP25 (IP24 při povrchové montáži)
Třída energetické účinnosti	A
Roční spotřeba	483 kWh
Hlučnost	15 dB(A)
Hydraulické připojení	G 1/2 A (vnější závit)
Topný systém	Holý drát v syntetickém plášti
Údržba a čištění	Vyčistěte filtr přívodu studené vody; odvápněte ventily
Bezpečnost	Bezpečnostní tlakový spínač; ochrana proti přehřátí; nutné vícepólové odpojení
Pokyny pro instalaci	Svislá montáž na stěnu, bez mrazu, kvalifikovaným montérem
Záruka	Podle podmínek místní pobočky

Často kladené otázky - DDLT PinControl 24 AEG

Jak zvolit vhodnou úroveň výkonu?

Použijte volič výkonu: poloha Částečný výkon pro malý průtok (umyvadlo), poloha Plný výkon pro vanu nebo sprchu.

Proč není teplá voda dostatečně horká?

Pokud je průtok příliš vysoký, snižte ho na kohoutku. Zkontrolujte, zda je volič v poloze Plný výkon. V případě potřeby smíchejte se studenou vodou.

Co dělat po přerušení dodávky vody?

Vypněte spotřebič přes jistič, otevřete kohoutek teplé vody na 1 minutu pro odvzdušnění, poté obnovte napájení.

Jak vyčistit filtr spotřebiče?

Uzavřete uzavírací ventil studené vody, demontujte filtr ve vstupní přípojce, vyčistěte jej a poté smontujte.

Spotřebič se nezapíná, co zkontrolovat?

Zkontrolujte jističe v elektrickém rozvaděči. Ujistěte se, že je průtok vody dostatečný (alespoň 4,1 l/min) a že je kohoutek teplé vody zcela otevřen.

Mohu použít předehřátou vodu?

Ne, spotřebič není schválen pro dohřev předehřáté vody. Vstupní teplota nesmí překročit 25 °C.

Jak odvzdušnit spotřebič po instalaci nebo vypuštění?

Několikrát otevřete a zavřete všechny připojené kohoutky, dokud není vzduch vypuzen. Proveďte kontrolu těsnosti.

Jaká je doporučená pravidelná údržba?

Pravidelně čistěte vstupní filtr. Odvápněte sprchové hlavice a regulátory proudu. Zkontrolujte, zda nedochází k únikům.

Spotřebič vydává cvakavý zvuk, ale nehřeje: co dělat?

Bezpečnostní tlakový spínač se mohl aktivovat. Nechte téct teplou vodu 1 minutu, poté stiskněte tlačítko reset (pod krytem). Pokud problém přetrvává, změřte odpor topného systému.

Jaké jsou minimální vzdálenosti, které je třeba dodržet při instalaci?

Prostudujte přiloženou montážní šablonu. Spotřebič musí být instalován svisle, bez mrazu a přístupný pro údržbu. Dodržujte vzdálenosti uvedené v návodu.

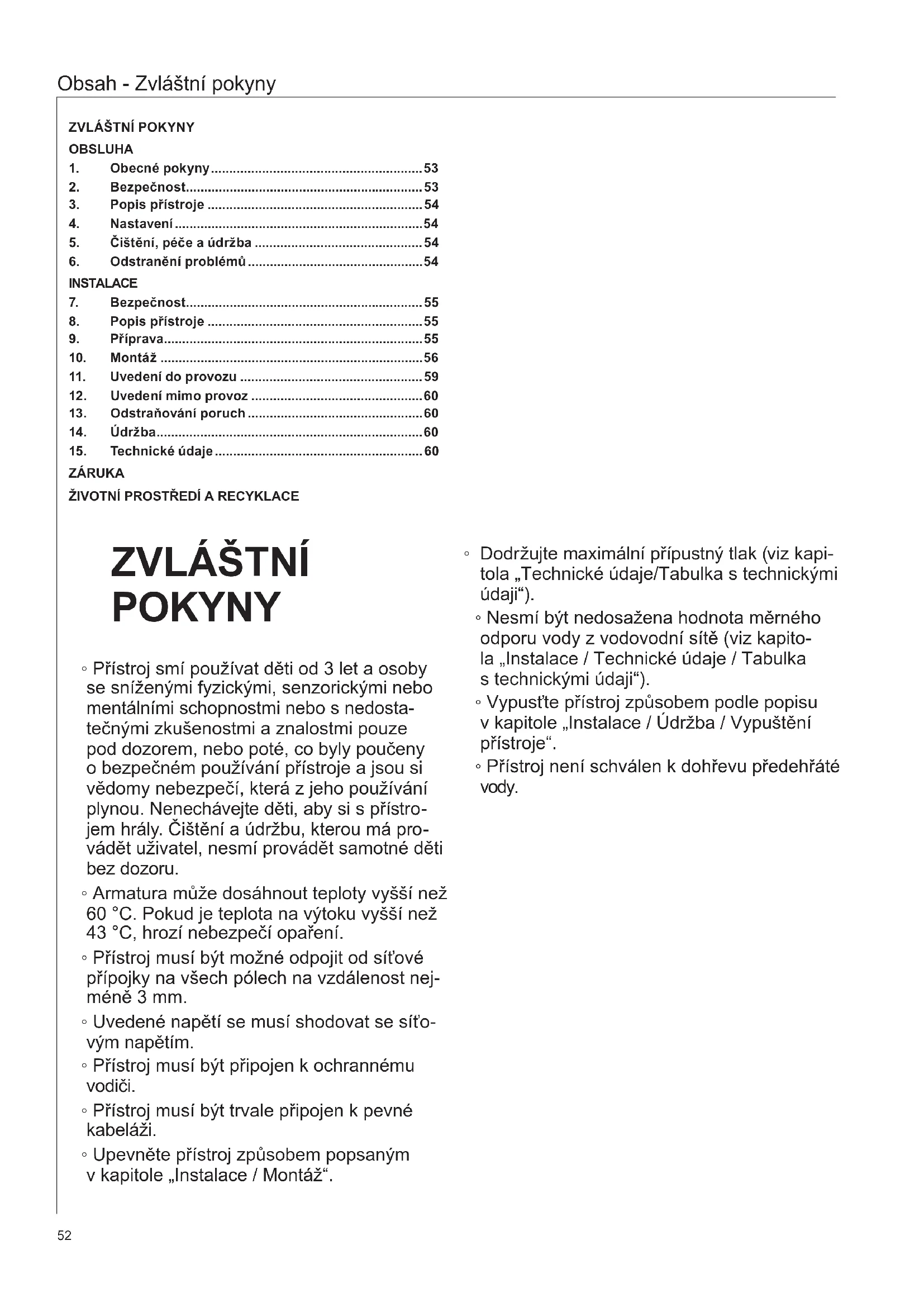

NÁVOD K OBSLUZE DDLT PinControl 24 AEG

Hydraulicky řízené průtokové ohřívače

Obsluha a instalace 52

1. Obecné pokyny 53
2. Bezpečnost 53
3. Popis přístroje 54
4. Nastavení 54
5. Čištění, péče a údržba 54
6. Odstranění problémů 54

INSTALACE

1. Bezpečnost 55
2. Popis přístroje 55
3. Příprava 55
4. Montáž 56
5. Uvedení do provozu 59
6. Uvedení mimo provoz 60
7. Odstraňování poruch 60
8. Údržba 60
9. Technické údaje 60

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

ZVLÁŠTNÍ POKYNY

• Přístroj smí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru. Armatura může dosáhnout teploty vyšší než 60 °C. Pokud je teplota na výtoku vyšší než 43 °C, hrozí nebezpečí opaření.
• Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm. Uvedené napětí se musí shodovat se síťovým napětím.
• Přístroj musí být připojen k ochrannému vodiči. Přístroj musí být trvale připojen k pevné kabeláži. Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž".

Dodržujte maximální přípustný tlak (viz kapitola „Technické údaje/Tabulka s technickými údaji").

Nesmí být nedosažena hodnota měrného odporu vody z vodovodní sítě (viz kapitola „Instalace / Technické údaje / Tabulka s technickými údaji"). Vypusťte přístroj způsobem podle popisu v kapitole „Instalace / Údržba / Vypuštění přístroje". - Přístroj není schválen k dohřevu předehřáté vody.

OBSLUHA

1. Obecné pokyny

Kapitoly Zvláštní pokyny a „Obsluha" jsou určeny uživatelům přístroje a instalačním technikům.

Kapitola „Instalace" je určena instalačním technikům.

Upozornění

Před zahájením provozu si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

UVOZUJÍCÍ SLOVO - Druh nebezpečí

Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

» Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2 Symboly, druh nebezpečí

Symbol Druh nebezpeči
!	Uraz
	Uraz elektrickým proudem
	Popálení (popálení, opařeni)

1.1.3 Uvozující slova

UVOZUJICI SLOVO	Význam
NEBEZPEČI Pokny, jejichž nedodržení má za následek vázné nebo smrtné úrazy.
VYSTRAHA Pokny, jejichž nedodržení műe mít za následek vázné nebo smrtné úrazy.
POZOR Pokny, jejichž nedodržení műe mít za následek středné vázné nebo lehké úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Obecné pokyny jsou označeny symbolem zobrazeným vedle.

» Texty upozornění čtěte pečlivě.

Symbol Význam
!	Věcné škody (poškození prístroje, následné škody, poškození životniho prostředí)
	Likvidace prístroje

Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Použití v souladu s účelem

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.

Tlakové zařízení je určeno k ohřevu pitné vody. Přístroj může zásobovat jedno nebo několik odběrných míst.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodu k používanému příslušenství.

Upozornění

Přístroj není schválen k dohřevu předehřáté vody.

2.2 Všeobecné bezpečnostní pokyny

POZOR popálení

Armatura může za provozu dosáhnout teploty vyšší než 60°C.

Pokud je výstupní teplota vyšší než 43°C, hrozí nebezpečí opaření.

VÝSTRAHA úraz

Přístroj smějí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečí, která z jeho použití plynou. Nenechávejte děti, aby si přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmějí provádět samotné děti bez dozoru.

Věcné škody

Uživatel musí přístroj a armaturu chránit před mrazem.

2.3 Kontrolní symbol

Viz typový štítek na přístroji.

3. Popis přístroje

Hydraulicky řízený průtokový ohřívač ohřívá vodu, která protéká přístrojem. Po otevření armatury a překročení množství k zapnutí (viz kapitola „Technické údaje / Tabulka údajů”), se automaticky zapne topný výkon. Množství vody a teplotu můžete nastavit na armaturě.

Můžete volit mezi 2 výkonovými stupni. Navíc se v závislosti na průtokovém množství hydraulicky řídí 2 výkonové stupně.

Regulace průtoku přístroje kompenzuje kolísání tlaku a zajišťuje tak maximálním způsobem stejnoměrné teploty. Regulace vymezuje průtokové množství, zaručuje tak vždy dostatečné navýšení teploty pitné vody.

Topný systém

Topný systém s holou spirálou je vybaven plastovým tlakovým pláštěm. Topný systém je vhodný pro vodu s nízkým i vyšším obsahem vápenatých solí, systém je do značné míry necitlivý vůči zanášení vodním kamenem. Topný systém zajišťuje rychlou a účinnou přípravu teplé vody.

4. Nastavení

26.02.02.0783

1 Částečný výkon

Při nízkém průtokovém množství se spíná 1/3 topného výkonu, při vyšším průtokovém množství 2/3 topného výkonu. Toto nastavení je např. vhodné k mytí rukou.

2 Plný výkon

Při sníženém průtokovém množství se snižuje poloviční topný výkon, při vyšším průtokovém množství plný topný výkon. Toto nastavení je např. vhodné pro oplachování.

» Nastavte přepínač výkonu do požadované polohy.

Doporučené nastavení při použití armatury s termostatem

» Nastavte přepínač výkonu na plný výkon.

4.1 Doporučené nastavení pro armatury

Upozornění

Pokud nelze při plně otevřeném odběrném ventilu a plném výkonu dosáhnout dostatečné teploty na výtoku, protéká přístrojem více vody, než může topný systém ohřát (přístroj na hranici výkonu).

» Zmenšete množství vody na odběrném ventilu.

nízké odebírané množství = vysoká teplota na výtoku, velké odebírané množství = nízká teplota na výtoku

Armatura se dvěma pákami

Výkonový stupeř Oblast použiti
Cástečný výkon	Umyvadlo
Plný výkon	Koupelnová vana, sprcha, dfez

» V případě příliš vysoké teploty a plně otevřené armatury přimíchejte studenou vodu.

Páková baterie

Výkonový stupeř Oblast použiti
Plné výkon	věse

» Otočte páku armatury na nejvyšší teplotu. » Zcela otevřete armaturu. » Zvyšte teplotu na výtoku tak, že pomalu uzavřete armaturu. » Snižte teplotu na výtoku tak, že přimícháte studenou vodu nebo, pokud možno, více otevřete armaturu.

Po přerušení přívodu vody

Věcné škody

Po přerušení dodávky vody je nutné přístroj opětovně uvést do provozu pomocí následujících kroků, aby nedošlo k poškození topného systému s holou spirálou.

Odpojte přístroj od napětí vypnutím pojistek.

Otevřete armaturu na dobu několika minut, dokud nejsou přístroj a předřazená přípojka studené vody odvzdušněné. Opět zapněte napájení ze sítě.

5. Čištění, péče a údržba

Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě přístroje stačí vlhká textilie. Kontrolujte pravidelně armatury. Vodní kámen na výtocích z armatur odstraníte běžnými prostředky k odstranění vodního kamene.

6. Odstranění problémů

Problém	Príčina	Odstraněni
I když je ventil teplé vody zcela otevřen, pristroj se nezapne.	Došlo k výpadku elektrického napajné.	Zkontrolujte pojistky vnitřné instalace.
	Prútokové množství je přilíš malé na to, aby se zapnul topný vykon. Perlátor v ar-matuře nebo sprchová hlavice jsou zaneseny vodním kamemem nebo jsou znečištěné.	Vyciastěte perlátor nebo sprchovou hlavi-ci a zbavte je vodního kamene.

Pokud nelze příčinu odstranit, kontaktujte odborníka. Pro lepší a rychlejší pomoc mu sdělte číslo (č. 000000-0000-00000), které je uvedeno na typovém štítku:

0000041614

INSTALACE

7. Bezpečnost

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

Věcné škody

Dodržujte maximální výstupní teplotu. Při vyšších teplotách může dojít k poškození přístroje. Instalací centrální termostatické armatury můžete omezit maximální teplotu přítoku.

7.2 Předpisy, normy a ustanovení

Upozornění

Krytí IP 25 (ochrana proti stříkající vodě) je zaručeno pouze v případě odborně instalované kabelové průchodky. Měrný elektrický odpor vody nesmí být menší než hodnota uvedená na typovém štítku. V případě propojení několika vodovodních sítí je nezbytné vzít v úvahu nejnižší elektrický odpor vody (viz kapitola „Technické údaje / Oblasti použití / Převodní tabulka"). Hodnoty měrného elektrického odporu vody nebo elektrické vodivosti vody zjistíte u vašeho dodavatele vody.

8. Popis přístroje

8.1 Rozsah dodávky

Spolu s přístrojem dodáváme:

Nástěnná závěsná lišta, svorník se závitem pro zavěšení na zeď, montážní šablona, 2 dvojité vsuvky (studená voda s uzavíracím ventilem), ploché těsnění, kabelová průchodka (elektrické přívodní vedení nahoře / dole), šrouby / hmoždinky k dodatečnému připevnění zadní stěny v případě montáže na vodovodní přípojku na stěně

9. Příprava

9.1 Místo montáže

Věcné škody

Přístroj smí být instalován pouze v místnosti chráněné před mrazem.

Přístroj montujte ve svislé poloze v blízkosti odběrného místa.

Přístroj je vhodný k montáži pod a nad umyvadlo.

Montáž pod umyvadlo 26_02_02_1345

1 Přívod studené vody 2 Výtok teplé vody

Montáž nad umyvadlo 26_02_02_1344

1 Přívod studené vody 2 Výtok teplé vody

Upozornění

Namontujte přístroj na stěnu. Stěna musí mít dostatečnou nosnost.

9.2 Minimální vzdálenosti

Dodržujte minimální vzdálenosti tak, abyste zajistili bezporuchový provoz přístroje a umožnili snadné provedení jeho údržby.

9.3 Vodovodní instalace

Provoz s předehřátou vodou není přípustný. Pojistný ventil není nutný. - Pojistné ventily v rozvodu teplé vody nejsou přípustné. Důkladně vypláchněte vodovodní vedení. Zkontrolujte, zda je dosaženo objemového průtoku (viz kapitolu „Technické údaje / Tabulka údajů“, zapnutí) k zapnutí přístroje. Zvyšte tlak ve vodovodu, pokud není dosaženo při plně otevřeném odběrném ventilu potřebného objemového průtoku.

Armatury

Použijte vhodné tlakové armatury. Beztlakové armatury nejsou dovolené.

Tlakové armatury s termostatem musí být vhodné pro hydraulicky ovládané průtokové ohřívače.

Upozornění

Uzavírací ventil na přívodu studené vody se nesmí používat k omezování průtoku. Slouží k uzavření přístroje.

Dovolené materiály vodovodního potrubí

Přívod studené vody:

Pozinkovaná ocelová trubka, trubka z ušlechtilé oceli, měděná trubka nebo plastová trubka

Výstupní potrubí teplé vody:

Trubka z ušlechtilé oceli, měděná trubka nebo plastová trubka

Věcné škody

V případě použití plastových potrubních systémů dodržujte maximální dovolenou vstupní teplotu a maximální dovolený tlak, uvedené v kapitole „Technické údaje / Tabulka údajů".

Flexibilní přívodní vedení vody

» Při instalaci flexibilních přívodních vedení vody zamezte překroucení kolen s bajonetovými spoji v přístroji.

» Upevněte zadní stěnu dole pomocí dodatečných dvou šroubů.

10. Montáž

10.1 Standardní montáž

Elektrická přípojka nahoře, instalace ve stěně (pod omítkou) Vodovodní přípojka instalace ve stěně (pod omítkou)

Další možnosti montáže viz kapitola „Alternativní postupy montáže":

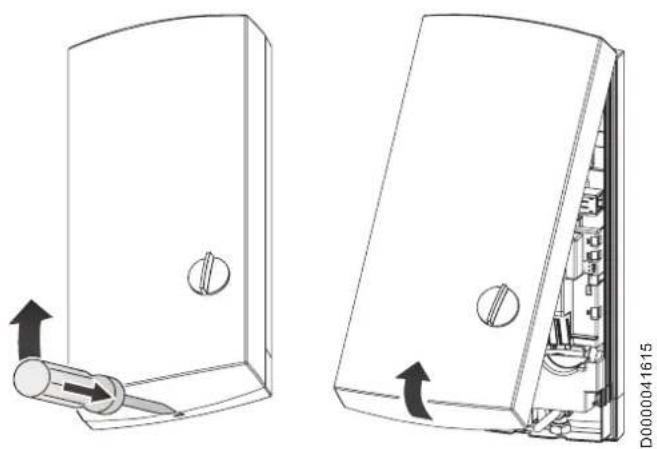

Otevření přístroje » Otevřete přístroj odkováním pojistky.

Demontujte zadní stěnu zatlačením obou pojistných háčků a stáhněte spodní díl zadní stěny dopředu.

Příprava přívodního kabelu

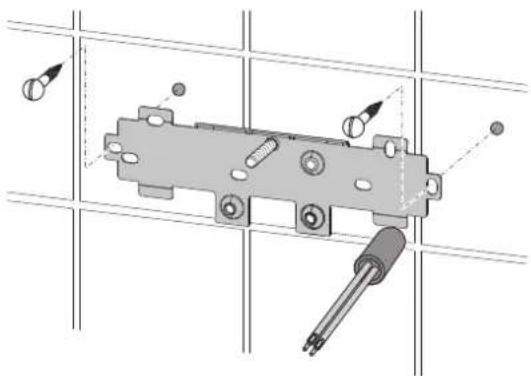

Montáž nástěnného závěsu

Vyznačte pomocí montážní šablony vrtané otvory. V případě montáže s vodovodními přípojkami přímo na zdi musíte navíc označit upevňovací otvory ve spodní části šablony. Vyvrtejte otvory a upevněte zavěšovací konzolu na zeď pomocí 2 šroubů a 2 hmoždinek (šrouby a hmoždinky nejsou součástí dodávky).

Namontujte přiložené svorníky se závitem. Namontujte konzolu na zeď.

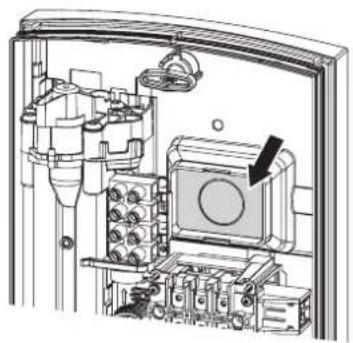

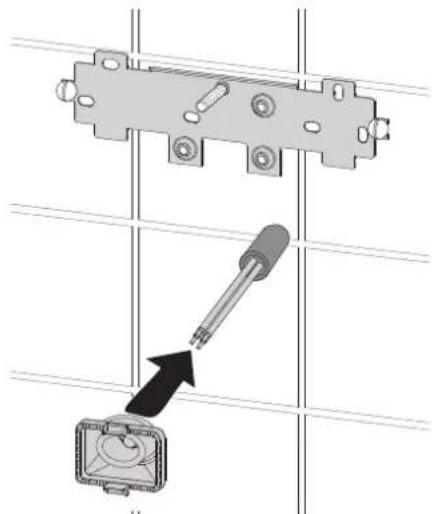

Montáž kabelové průchodky

Namontujte kabelovou průchodku. Je-li průřez připojovacího kabelu > 6 mm², musíte otvor v kabelové průchodce zvětšit.

Věcné škody: Veškeré vodovodní přípojky a instalace provádějte podle předpisů.

Utěsněte a našroubujte dvojitou vsuvku.

Věcné škody: Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

Vylomte průchodku kabelu na zadní straně. V případě potřeby odstraňte pilníkem ostré hrany.

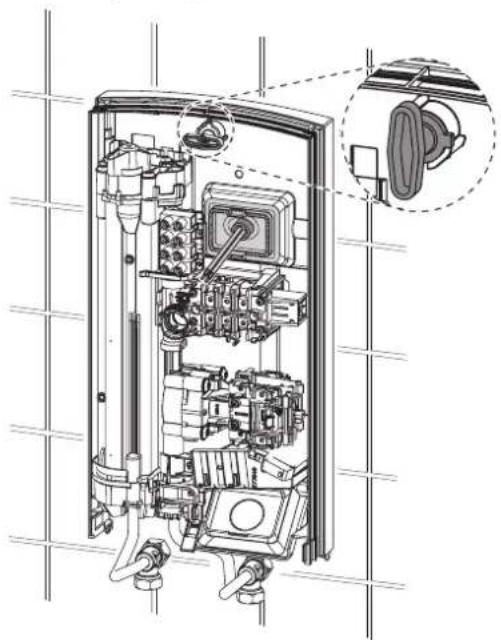

Montáž přístroje

Zasuňte zadní stěnu přes svorník se závitem a kabelovou průchodku. Zatáhněte kabelovou průchodku pomocí kleští na háčky do zadní stěny, dokud oba háčky slyšitelně nezaklapnou. Odstraňte z vodovodních přípojek ochranná transportní víčka. Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku otočením doprava o 90°.

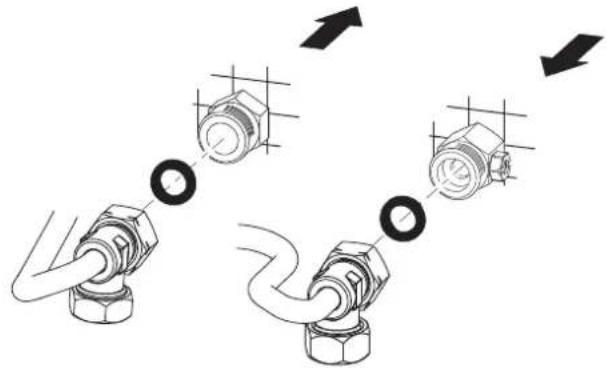

Přišroubujte trubky vodovodní přípojky s plochým těsněním na dvojité vsuvky.

Věcné škody: Z důvodu funkce přístroje musíte instalovat sítko. Zkontrolujte při výměně přístroje, zda je k dispozici sítko (viz kapitola „Údržba“).

Připojení přívodu elektrické energie

VÝSTRAHA: elektrický proud. Veškerá elektrická zapojení a instalace provádějte podle předpisů.

VÝSTRAHA: elektrický proud. Připojka k elektrické síti smí být provedena pouze jako pevná připojka v kombinaci s vyjímatelnou kabelovou průchodkou. Přístroj musí být možné odpojit od síťové připojky na všech pólech na vzdálenost nejméně 3 mm.

VÝSTRAHA: elektrický proud. Pamatujte, že přístroj musí být připojen k ochrannému vodiči.

Věcné škody: Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.

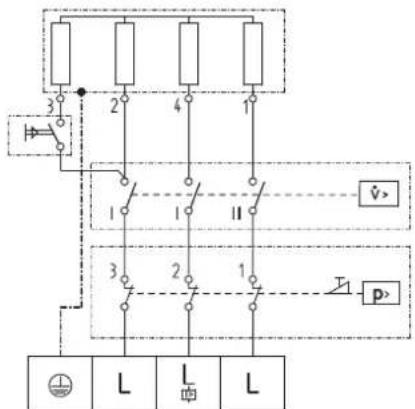

Připojte elektrický přívodní kabel k síťové svorkovnici (viz kapitolu „Technické údaje / Schéma elektrického zapojení“).

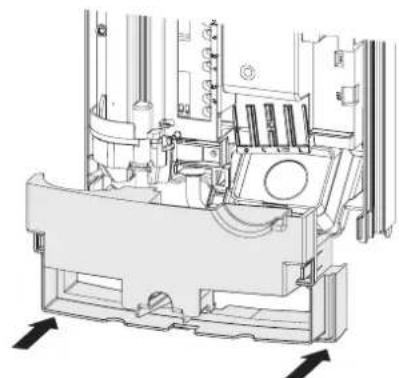

Montáž spodní části zadní stěny

Vyrovnejte namontovaný přístroj povolením upevňovací páčky, vyrovnejte elektrickou připojku a zadní stěnu a opět utáhněte upevňovací páčky. Pokud zadní stěna přístroje nepřiléhá, můžete přístroj dole upevnit dvěma dalšími šrouby.

10.2 Alternativní montáž

Namontujte kabelovou průchodku.

Věcné škody. Pokud byste při vylamování do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

Vylomte průchodku kabelu na zadní straně. V případě potřeby odstraňte pilníkem ostré hrany. Přemístěte přívodní síťovou svorku v přístroji shora dolů. Zasuňte zadní stěnu přes svorník se závitem a kabelovou průchodku. Zatáhněte kabelovou průchodku pomocí kleští na háčcích do zadní stěny, dokud oba háčky slyšitelně nezaklapnou. Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku otočením doprava o 90°.

Čistě vyřízněte nebo prorazte potřebnou průchodku v zadní stěně přístroje (umístění viz kapitola „Technické údaje / Rozměry a přípojky"). V případě potřeby odstraňte pilníkem ostré hrany. Veďte elektrický přívodní kabel kabelovou průchodkou a připojte jej k síťové svorkovnici.

10.2.3 Připojení zátěžového relé

Zátěžové relé používejte v kombinaci s jinými elektrickými přístroji v elektrickém rozvodu, například s elektrickými akumulačními ohřívači. K vypnutí zátěže dochází při provozu průtokového ohřívače.

Věcné škody

Připojte fázi, která spíná zátěžové relé, k označené svorce síťové svorkovnice v přístroji (viz kapitolu "Technické údaje / Schéma elektrického zapojení").

10.2.4 Vodovodní instalace na zdi

Upozornění Při této zprávě

Proveďte změnu na typovém štítku. Přeškrtněte údaj IP 25 a označte křížkem políčko IP 24. K tomuto účelu použijte propisku.

Namontujte vodovodní zátku s těsněním tak, aby došlo k uzavření přívodu pod omítkou. Namontujte vhodnou tlakovou armaturu.

2602020765

26 02 1008

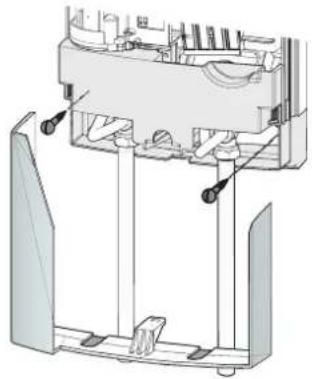

Zatlačte spodní díl zadní stěny do horního dílu zadní stěny. Přišroubujte přívodní trubky k přístroji. Upevněte zadní stěnu dole pomocí dodatečných dvou šroubů. Proveďte čisté vylomení průchozích otvorů ve víku přístroje. V případě potřeby odstraňte pilníkem ostré hrany. Nasaďte spodní díl zadní stěny pod připojovací trubky armatury a zajistěte jej.

Přišroubujte přívodní trubky k přístroji.

10.3 Dokončení montáže

» Otevřete uzavírací ventil ve dvojité vsuvce nebo na přívodu studené vody.

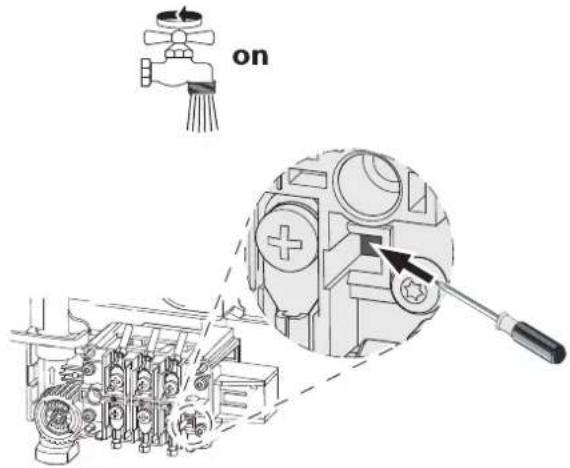

11. Uvedení do provozu

VÝSTRAHA elektrický proud Uvedení do provozu smí provádět pouze specializovaný odborník při dodržení bezpečnostních předpisů.

11.1 První uvedení do provozu

» Otevřete a uzavřete několikrát všechny připojené odběrné ventily, dokud nebudou rozvodná síť a přístroj odvzdušněné. Proveďte kontrolu těsnosti. » Aktivujte bezpečnostní omezovač tlaku pevným stisknutím resetovacího tlačítka (přístroj je dodán s vypnutým bezpečnostním omezovačem tlaku). » Namontujte víko přístroje a dbejte, aby se slyšitelně zajistilo. Ověřte usazení víka přístroje. » Zapněte napájení ze sítě. » Zkontrolujte funkci přístroje.

Předání přístroje

» Vysvětlete uživateli funkci přístroje a seznamte ho se způsobem jeho užívání. » Upozorněte uživatele na možná rizika, především na nebezpečí opaření. » Předejte tento návod.

11.2 Opětovné uvedení do provozu

Odvzdušněte přístroj a přívod studené vody (viz kapitola "Nastavení").

Viz kapitola „Prvotní uvedení do provozu".

12. Uvedení mimo provoz

» Odpojte přístroj na všech pólech od sítě. » Vypusťte vodu z přístroje (viz kapitolu „Údržba").

13. Odstraňování poruch

Závada Prícina Odstráněni
Prútok je príliš nízký. Sítko v prístroji je znečistěné.	Vycistěte sítko.
Regulátor prútoku nespíná i prěsto, ze je armatura zcela ote-vřéná.	Není dosaženo po-třebného množstvi k sepnutí topného tělása.	Vycistěte sítko.
Prístroj nedodává tep-lou vodu i prěs slysi-tehné sepnutí spínače rozdílu tlák.	Bezpečnostní omezo-vač tlák (AP 3) z bez-pečnostnich důvodú vypnul prístroj.	Odstraťte prícínu závady (např. vadné tlákové proplachovác zařízení).
		Chraťne topné systém prěd prehrátím otevřěnám ventilu v odbrěném mistrě za prístro-jem na Jednu minutu. Z topného systému tak bude vypušěn tlák a dojek k ochlazení.
		Aktivujte bezpečnostní omezovač tlák pri hydraulickém tlák stisknutím tlácítka reset (viz kapitola „První uvedeni do pro-vozù".
	Topný systém je vadné.	Změřte odpor topného systému a v prípadé potřeby odpor vy-měné.

14. Údržba

VÝSTRAHA: elektrický proud. Při všech činnostech odpojte přístroj na všech pólech od sítě.

Vypuštění přístroje

K provádění údržbových prací můžete přístroj vypustit.

VÝSTRAHA: popálení. Při vypouštění přístroje může vytékat horká voda.

» Uzavřete uzavírací ventil ve dvojité vsuvce nebo na přívodu studené vody. » Otevřete všechny odběrné ventily. » Odpojte od přístroje vodovodní přípojky. » Demontovaný přístroj skladujte tak, aby byl chráněn před mrazem. Případné zbytky vody v přístroji mohou zmrznout a způsobit škody.

Vyčištění sítka

V případě znečištění očistěte sítko ve šroubení přípojky studené vody. Uzavřete uzavírací ventil v přívodu studené vody, než sítko vyjmete, očistíte a opět namontujete.

15. Technické údaje

b02 Kabelová pruchodka l
c01 Privod studené vody	Vnější zámít	G 1/2 A
c06 Výtok teplé vody	Vnější zámít	G 1/2 A

15.2 Schéma elektrického zapojení

3/PE ~ 400 V

Předřazený spínač s LR 1-A

1 Řídicí obvod stykače 2. přístroje (například elektrický akumulační ohřívač). 2 Řídicí kontakt, který se otevře po zapnutí průtokového ohřívače.

15.3 Výkon teplé vody

Výkon teplé vody závisí na napětí sítě, příkonu přístroje a teplotě přítoku studené vody. Jmenovité napětí a jmenovitý výkon najdete na typovém štítku (viz kapitola „Odstraňování problémů").

15.7 Údaje ke spotřebě energie

Údaje o výrobku odpovídají nařízením EU ke směrnici o ekodesignu výrobků v souvislosti se spotřebou energie (ErP).

Přikon v kW 38 °C vykon teplé vody v l/min.
Jmenovité napěti Teplota privaděné studené vody
400 V	5 °C	10 °C	15 °C	20 °C
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0

Přikon v kW	50 °C výkon teplé vody v l/min.
Jmenovitě napěti	Teplota priváděné studné vody
400 V	5 °C 10 °C	15 °C 20 °C
13,5	4,3 4,8 5,5	6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4

15.4 Oblast použití / Převodní tabulka

Měrný elektrický odpor a měrná elektrická vodivost (viz kapitola „Tabulka s technickými údaji").

Udaj podle normy pré 15 °C			20 °C			25 °C
odpor ρ ≥	Vodivost σ ≤		odpor ρ ≥	Vodivost σ ≤		odpor ρ ≥	Vodivost σ ≤
≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Ztráty tlaku

Armatury

Tlakova ztráta armatur při objemovém prútoku 10 l/min
Páková baterie cca	MPa	0,04 - 0,08
Armatura s termostatem cca	MPa	0,03 - 0,05
Ruční sprcha cca	MPa	0,03 - 0,15

Dimenzování potrubní sítě

K výpočtu dimenzování potrubní sítě je pro přístroj doporučena tlaková ztráta 0,1 MPa.

15.6 Podmínky v případě poruchy

V případě poruchy může v instalaci krátkodobě vzniknout zatížení maximálně 95 °C při tlaku 1,2 MPa.

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Výrobce		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Zátěžový profil		XS	S	S	S
Třída energetické účinnosti		A	A	A	A
Ročné spotřeba el. energia	kWh	469	483	483	483
Energetická účinnost	%	39	38	38	38
Nastavení teploty od výrobce	°C	-	-	-	-
Hladina akustického vykonu	dB(A)	15	15	15	15
Zvlástní poukyny k měřeni účinnosti		žádné	žádné	žádné	žádné

15.8 Tabulka údajů

DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 21 DDLT PinControl 24
222384 222385 222386 222387
Elektrotechnické udaje
Jmenovité napěti V 400 400 400 400
Jmenovity výkon 400 V stupeř I min.	kW	4,6	6,3	7,4	8,3
Jmenovity výkon 400 V stupeř I max.	kW	10,6	14,3	16,8	19,0
Jmenovity výkon 400 V stupeř II min.	kW	6,8	9,2	10,8	12,2
Jmenovity výkon 400 V stupeř II max.	kW	13,5	18,0	21,1	23,8
Jmenovity proud	A	19,5	26	31	35
Jištěné	A	20	25	32	35
Fáze		3/PE	3/PE	3/PE	3/PE
Kmitočet	Hz	50	50	50	50
Specifiký odpor σ15 ≥ (pří Østudené ≤25 °C)	Ω cm	900	900	900	900
Specifiká vodivost σ15 ≤ (pří Østudené ≤25 °C)	μS/cm	1111	1111	1111	1111
Provedeni
Kryti (IP)		IP25	IP25	IP25	IP25
Třída ochrany		1	1	1	1
Izolační bloc		Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota
Topný systém zdroje tepla		Holá spirála	Holá spirála	Holá spirála	Holá spirála
Přípojky
Vodovodní prípojka		G 1⁄2 A	G 1⁄2 A	G 1⁄2 A	G 1⁄2 A
Meze použitelnosti
Max. dovoleny tlap	MPa	1	1	1	1
Hodnoty
Max. teplota vstupné vody	°C	25	25	25	25
Zap I. Stupeř	l/min	2,4	3,0	3,5	4,1
Zap II. Stupeř	l/min	3,9	4,9	5,6	6,3
Tlakové ztrát yprì objemověm proudu	MPa	0,09	0,11	0,13	0,15
Prútok pro ztrát tlaku	l/min	3,9	4,5	5,6	6,3
Prútok - omezení prì	l/min	4,7	5,9	7,0	7,8
Zobrazení teplé vody	l/min	7,0	9,4	11,1	12,5
Δθ prí zobrazení	K	26	26	26	26
Udaje o hydraulickém systému
Jmenovity objem	I	0,4	0,4	0,4	0,4
Rozměry
Výška	mm	485 485 485 485
Sifka	mm	226 226 226 226
Hloubka	mm	93	93	93	93
Hmotnesti
Hmotnost	kg	3,6	3,6	3,6	3,6

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.
