Ürün Tipi	Hidrolik kontrollü anlık su ısıtıcı
Marka	AEG
Model	DDLT PinControl 24
Boyutlar (Y x G x D)	485 x 226 x 93 mm
Ağırlık	3,6 kg
Elektrik Beslemesi	400 V üç fazlı, 50 Hz, 35 A
Nominal Güç	24 kW (2 güç seviyesi)
İzin Verilen Maksimum Basınç	1 MPa (10 bar)
Maks. Giriş Sıcaklığı	25 °C
Tetikleme Debisi (kademe 1 / kademe 2)	4,1 / 6,3 l/dk
Sıcak Su Kapasitesi (Δθ 26 K)	12,5 l/dk
Koruma Sınıfı	IP25 (açık montajda IP24)
Enerji Verimlilik Sınıfı	A
Yıllık Tüketim	483 kWh
Ses Seviyesi	15 dB(A)
Hidrolik Bağlantılar	G 1/2 A (erkek dişli)
Isıtma Sistemi	Sentetik kılıflı çıplak tel
Bakım ve Temizlik	Soğuk su giriş filtresini temizleyin; muslukları kireçten arındırın
Güvenlik	Güvenlik basınç şalteri; aşırı ısınma koruması; zorunlu çok kutuplu kesinti
Montaj Talimatları	Dikey duvar montajı, donma riski olmayan yerde, yetkili tesisatçı tarafından
Garanti	Yerel şube koşullarına göre

Sık sorulan sorular - DDLT PinControl 24 AEG

Uygun güç seviyesi nasıl seçilir?

Güç seçiciyi kullanın: düşük debi için (lavabo) Kısmi güç konumu, banyo veya duş için Tam güç konumu.

Sıcak su neden yeterince sıcak değil?

Debi çok yüksekse, musluktan azaltın. Seçicinin Tam güçte olduğunu kontrol edin. Gerekirse soğuk suyla karıştırın.

Su kesintisinden sonra ne yapmalı?

Cihazı şalterden kapatın, hava tahliyesi için sıcak su musluğunu 1 dakika açın, ardından gücü geri verin.

Cihazın filtresi nasıl temizlenir?

Soğuk su kapatma vanasını kapatın, giriş bağlantısındaki filtreyi sökün, temizleyin, ardından tekrar takın.

Cihaz çalışmıyor, ne kontrol edilmeli?

Elektrik panosundaki şalterleri kontrol edin. Su debisinin yeterli olduğundan (en az 4,1 l/dk) ve sıcak su musluğunun tamamen açık olduğundan emin olun.

Önceden ısıtılmış su kullanabilir miyim?

Hayır, cihaz önceden ısıtılmış suyun ek ısıtılması için onaylanmamıştır. Giriş sıcaklığı 25 °C'yi geçmemelidir.

Kurulum veya boşaltma sonrası cihaz nasıl havalandırılır?

Hava çıkana kadar bağlı tüm muslukları birkaç kez açıp kapatın. Sızdırmazlık kontrolü yapın.

Önerilen düzenli bakım nedir?

Su giriş filtresini düzenli olarak temizleyin. Duş başlıklarını ve akış düzenleyicilerini kireçten arındırın. Sızıntı olmadığını kontrol edin.

Cihaz tıklama sesi çıkarıyor ama ısıtmıyor: ne yapmalı?

Güvenlik basınç şalteri devreye girmiş olabilir. Sıcak suyu 1 dakika akıtın, ardından sıfırlama düğmesine basın (kapak altında). Sorun devam ederse, ısıtma sisteminin direncini ölçün.

Kurulum için uyulması gereken minimum mesafeler nelerdir?

Verilen montaj şablonuna bakın. Cihaz dikey olarak, donma riski olmayan yerde ve bakım için erişilebilir şekilde monte edilmelidir. Kılavuzda belirtilen mesafelere uyun.

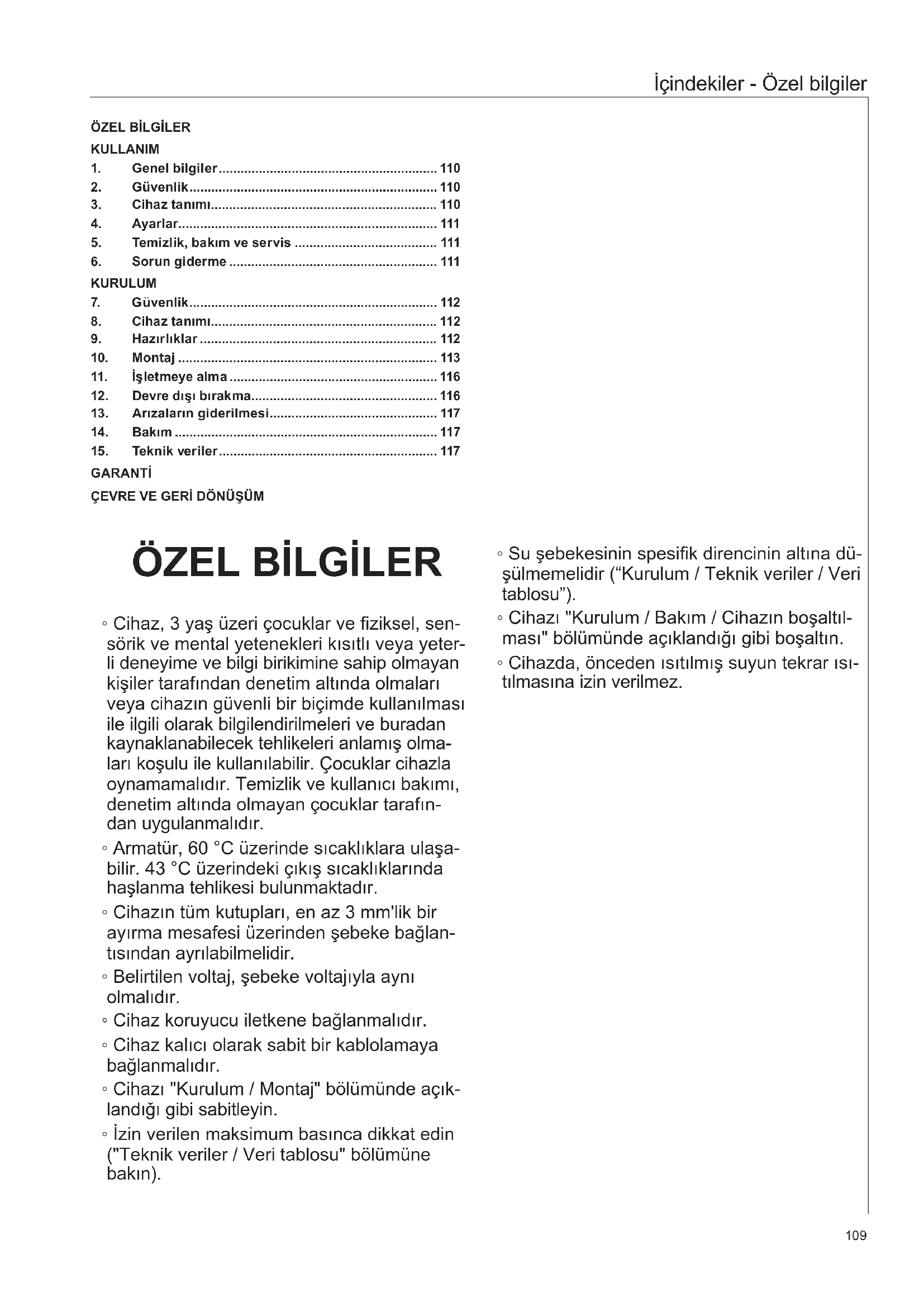

KULLANIM KILAVUZU DDLT PinControl 24 AEG

Kullanım ve kurulum 109

ÖZEL UYARILAR

KULLANIM

1. Genel bilgiler 110
2. Güvenlik 110
3. Cihaz tanımı 110
4. Ayarlar 111
5. Temizlik, bakım ve servis 111
6. Sorun giderme 111

KURULUM

1. Güvenlik 112 8. Cihaz tanımı 112
2. Hazırlıklar 112
3. Montaj 113
4. İşletmeye alma 116
5. Devre dışı bırakma 116
6. Arizalarin giderilmesi 117
7. Bakim 117
8. Teknik veriler 117

GARANTİ

ÇEVRE VE GERİ DÖNÜŞÜM

ÖZEL BİLGİLER

Cihaz, 3 yaş üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya yeterli deneyime ve bilgi birikimine sahip olmayan kişiler tarafından, denetim altında olmaları veya cihazın güvenli bir biçimde kullanılması ile ilgili olarak bilgilendirilmeleri ve buradan kaynaklanabilecek tehlikeleri anlamış olmaları koşulu ile kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, denetim altında olmayan çocuklar tarafından uygulanmamalıdır. Armatür, 60 °C üzerinde sıcaklıklara ulaşabilir. 43 °C üzerindeki çıkış sıcaklıklarında haşlanma tehlikesi bulunmaktadır. Cihazın tüm kutupları, en az 3 mm'lik bir ayırma mesafesi üzerinden şebeke bağlantısından ayrılabilmelidir. - Belirtilen voltaj, şebeke voltajıyla aynı olmalıdır. Cihaz koruyucu iletkene bağlanmalıdır. Cihaz kalıcı olarak sabit bir kablolamaya bağlanmalıdır. Cihazı "Kurulum / Montaj" bölümünde açıklandığı gibi sabitleyin. - İzin verilen maksimum basınca dikkat edin ("Teknik veriler / Veri tablosu" bölümüne bakın).

Su şebekesinin spesifik direncinin altına düşülmemelidir ("Kurulum / Teknik veriler / Veri tablosu"). Cihazı "Kurulum / Bakım / Cihazın boşaltılması" bölümünde açıklandığı gibi boşaltın. Cihazda, önceden ısıtılmış suyun tekrar ısıtılmasına izin verilmez.

KULLANIM

1. Genel bilgiler

"Özel bilgiler" ve "Kullanım" bölümü, cihazın kullanıcısı ve yüklenici için hazırlanmıştır.

"Kurulum" bölümü, yüklenici için hazırlanmıştır.

Not

Kullanımdan önce bu kullanım kılavuzunu sonuna kadar dikkatlice okuyun ve saklayın.

Gerekirse, bu kullanım kılavuzunu daha sonraki kullanıcılara verin.

1.1 Güvenlik bilgileri

1.1.1 Güvenlik bilgilerinin yüzü

İŞARET SÖZCÜĞÜ Tehlikenin türü

Burada güvenlik bilgisine uyulmaması durumunda ortaya çıkacak muhtemel sonuçlar bulunmaktadır.

» Burada tehlikenin önlenmesi için alınacak önlemler bulunmaktadır.

1.1.2 Semboller, Tehlikenin türü

Sembol Tehlkein Türü
!	Yaralanma
	Elektrik carpması
	Yanma (Yanma, haslanma)

1.1.3 İşaret sözcükleri

ISARET SOZ-CUGU	Anlami
TEHLIKE Uyulmadiklarinda ağır yaralanmaları ve olüme neden olan bilgiler.
UYARI Uyulmadiklarinda ağır yaralanmaları ve olüme neden olabilecek bilgiler.
DIKKAT Uyulmadiklarinda orta ağırlikta vaya hafif yaralan-maları neden olabilecek bilgiler.

1.2 Bu belgelerdeki diğer işaretlemeler

Not

Genel bilgiler, yanlarında bulunan sembollerle işaretlenmiştir.

» Bilgi notlarını dikkatle okuyun.

Sembol Anlamı
!	Maddi hasar (cihaz hasarlı, ek hasarlı, çevre kırkı)
	Cihazların bertaraf edilmesi

» Bu sembol, bir şeyler yapmak zorunda olduğunuzu gösterir. Gerekli işlemler adım adım açıklanmaktadır.

1.3 Ölçü birimleri

Not

Aksi belirtilmedikçe, tüm ölçüler milimetre cinsindendir.

2. Güvenlik

2.1 Amaca uygun kullanım

Cihaz ev ortamında kullanılmak için tasarlanmıştır. Eğitim almamış kişiler tarafından güvenli bir biçimde kullanılabilir. Cihaz, benzer şekilde kullanılması koşulu ile, örneğin küçük sanayi bölgeleri gibi ev harici yerlerde de kullanılabilir.

Basınçlı cihaz içme suyunu ısıtmaya yarar. Cihaz bir veya birden fazla çekiş noktasından besleme yapabilir.

Bunun dışındaki bir kullanım, amaca uygun olmayan kullanım olarak kabul edilir. Bu kullanım kılavuzuna ve kullanılan aksesuarların kullanım kılavuzlarına uyulması da, kurallara uygun kullanıma dahildir.

Not

Cihazda, önceden ısıtılmış suyun tekrar ısıtılmasına izin verilmez.

2.2 Genel güvenlik bilgileri

DİKKAT Yanma

Armatür, çalışma sırasında 60 °C'nin üzerinde bir sıcaklığa ulaşabilir.

43°C üzerindeki çıkış sıcaklıklarında haşlanma tehlikesi bulunmaktadır.

UYARI Yaralanma

Cihaz, 3 yaş üzeri çocuklar ve fiziksel, duyusal ve zihinsel yetenekleri kısıtlı veya yeterli deneyime ve bilgi birikimine sahip olmayan kişiler tarafından, denetim altında olmaları veya cihazın güvenli bir biçimde kullanılması ile ilgili olarak bilgilendirilmeleri ve buradan kaynaklanabilecek tehlikeleri anlamaları koşulu ile kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, denetim altında olmayan çocuklar tarafından yapılmamalıdır.

Maddi hasar

Cihaz ve armatür kullanıcı tarafından dona karşı korunmalıdır.

2.3 Test işareti

Bkz. cihazdaki tip levhası.

3. Cihaz tanımı

Hidrolik kumandalı ani su ısıtıcısı, suyu cihazın içinden geçerken ısıtır. Bir armatür açık ve başlangıç hacmi ("Teknik veriler/Veri tablosu" bölümüne bakın) aşılmışsa, otomatik olarak ısıtma devreye girer. Sıcak su miktarını ve sıcaklığı armatürde ayarlayabilirsiniz.

2 kapasite seviyesi seçebilirsiniz. Ek olarak akış miktarına bağlı biçimde 2 kapasite seviyesine hidrolik olarak kumanda edilir.

Akış miktarı regülatörü basınç dalgalanmalarını dengeler ve sıcaklığın büyük oranda sabit kalmasını sağlar. Kontrol ünitesi, akış miktarını sınırlar ve böylece içme suyunun sıcaklığının yeterince artmasını sağlar.

Isıtma sistemi

Çıplak telli ısıtma sistemi basınca dayanıklı plastik bir mantoya sahiptir. Isıtma sistemi kireçli ve kireçsiz suya

uygundur; kireçlenmeye karşı son derece DAYANIKLIDIR. Isıtma sistemi, hızlı ve etkin bir sıcak su beslemesi sağlar.

4. Ayarlar

1 Yarım güç

Düşük akış miktarında ısıtma gücünün 1/3'ü, yüksek akış miktarında ısıtma gücünün 2/3'ü kullanılır. Bu ayar örneğin el yıkamak için uygundur.

2 Tam güç

Akış miktarı düşükken yarım ısıtma gücü, akış miktarı yüksekken maksimum ısıtma gücü çalıştırılır. Bu ayar örneğin bulaşık yıkamak için uygundur.

Güç şarj ünitesini istenilen konuma oturtun.

Termostatı armatürler kullanıldığında ayar önerisi

Güç şarj ünitesini tam güce ayarlayın.

4.1 Armatürler için ayar önerisi

Not

Alım vanası komple açıkken ve tam güç açıkken yeterli çıkış sıcaklığına ulaşılmazsa, ısıtma sisteminin ısıtabileceğinden fazla su cihazın içinden geçer (cihaz kapasite sınırında).

Alım vanasında su miktarını düşürün.

düşük alım miktarı = yüksek çıkış sıcaklığı büyük alım miktarı = düşük çıkış sıcaklığı

İki kollu armatür

Kapasite seviyesi Kul	anim alanı
Yarıncı guc Lavo
Tam guc Banyo küveti,	duş, eviye

Yüksek sıcaklıkta ve tam açık armatürde soğuk su karıştırın.

Tek kollu karıştırıcı

Kapasite seviyesi Kulanim alanı
Tamkıç:tümü

Armatürün kolunu en yüksek sıcaklığa çevirin. Armatürü komple açın. Armatürü yavaşça kapatarak çıkış sıcaklığını yükseltin. Soğuk su karıştırarak veya mümkünse armatürü daha da açarak çıkış sıcaklığını düşürün.

Su beslemesinin kesilmesinden sonra

Maddi hasar

Su beslemesindeki kesintiden sonra cihaz, açık telli ısıtıcının tahrip olmaması için aşağıdaki adımlarla tekrar işletmeye alınmalıdır.

» Sigortaları kapatarak cihazı gerilimsiz duruma getirin. » Armatürü, cihazın ve boruların soğuk su besleme hattının havası alınana kadar bir dakika süreyle açın. » Şebeke gerilimini tekrar açın.

5. Temizlik, bakım ve servis

Aşındırıcı veya çözücü temizlik maddeleri kullanmayın. Cihazı korumak ve temizlemek için nemli bir bez yeterli olacaktır. » Armatürleri düzenli olarak kontrol edin. Armatür çıkışlarındaki kireci piyasada bulunan kireç çözücü ile temizleyebilirsiniz.

6. Sorun giderme

Sorun	Nedeni	Çüzümü
Sıçak su vanası ta-mamen yüz ile olmasırağmen cihaz devreye girmiyor.	Gerilim yok.	Bina tesisatindaki si-gortaları kontrol edin.
	Isitma güuncün[açabil- mek ilen akı miktari)dus.dk. Armatürdeki piskurtme regulatö-rü veya duş baslıq kireçlenmiş ya da kırlenmiş.	Püskürtmegülatoru-nu ya da duş baslıgüntemizleyin ve/veya kireçten arindirin.

Arızanın nedenini gideremezseniz yükleniciyi çağırın. Daha iyi ve hızlı yardım için yükleniciye tip levhasındaki numarayı bildirin (000000-0000-0000):

KURULUM

7. Güvenlik

Cihazın kurulumu, işletmeye alınması, bakımı ve onarımı sadece bir yüklenici tarafından gerçekleştirilmelidir.

7.1 Genel güvenlik bilgileri

Kusursuz bir çalışmayı ve çalışma güvenliğini, sadece, cihaz orijinal aksesuarlarla ve orijinal yedek parçalarla kullanılırsa garanti ediyoruz.

Maddi hasar

Maksimum besleme sıcaklığına dikkat edin. Yüksek sıcaklıklarda cihaz tahrip olabilir. Merkezi bir termostatlı armatürün montajıyla maksimum giriş sıcaklığını sınırlayabilirsiniz.

7.2 Yönetmelikler, standartlar ve kurallar

Not

Tüm ulusal ve bölgesel yönetmeliklere ve kurallara uyun.

• IP25 koruma türü (püsküren suya karşı koruma), sadece kablo manşonu kurallara uygun takılmışsa garanti edilir. Suyun spesifik elektrik direnci, tip levhasında belirtilenden daha küçük olmamalıdır. Birbirine bağlanmış bir su şebekesinde, suyun en düşük elektrik direnci dikkate alınmalıdır ("Teknik veriler / Kullanım alanları / Dönüşüm tablosu" bölümüne bakın). Suyun spesifik elektrik direncini veya elektrik iletkenliğini su tedarik kurumundan öğrenebilirsiniz.

8. Cihaz tanımı

8.1 Teslimat kapsamı

Cihazla birlikte verilenler:

Duvar askısı, duvar askısı içindeki sıvaplama, montaj şablonu, 2 çiftli nipel (kapatma vanalı soğuk su), düz contalar, kablo manşonu (elektrik besleme kablosu üst / alt), sıva üstü bağlantısında ilave arka panel sabitlemesi için civatalar / dübeller

9. Hazırlıklar

9.1 Montaj yeri

Maddi hasar

Cihaz sadece don tehlikesi olmayan mekânlara kurulmalıdır.

Cihazı dikey olarak ve su alma yerinin yakınına monte ediniz.

Cihaz tezgah altı ve tezgah üzeri montaj için uygundur.

Tezgah altı montaj 2602021345

1 Soğuk su girişi 2 Sıcak su çıkışı

Tezgah üzeri montaj 2602021344

1 Soğuk su girişi 2 Sıcak su çıkışı

Not

Cihazı duvara monte edin. Duvar yeterli taşıyıcılığa sahip olmalıdır.

9.2 Asgari mesafeler

» Cihazın hatasız çalışmasını sağlamak ve cihazda bakım çalışmalarına olanak sağlamak için asgari mesafelere uyunuz.

9.3 Su tesisatı

Önceden ısıtılmış suyla çalıştırılmasına izin verilmez. Bir emniyet vanası gerekli değildir. Sıcak su hattında emniyet vanalarının kullanılmasına izin verilmez. » Su hattını iyice yıkayın. » Cihazı açmak için gerekli debiye ("Teknik veriler / Veri tablosu" bölümüne bakın) ulaşılmasını sağlayın. Alım valfi komple açıkken gerekli debiye ulaşılmıyorsa su hattının basıncını artırın.

Armatürler

Uygun basınçlı armatürler kullanın. Aşırı basınçlı armatürlerin kullanılmasına izin verilmez.

Termostatlı basınçlı armatürler hidrolik kumandalı ani su ısıtıcıları için uygun olmalıdır.

Not

Soğuk su beslemesindeki kapatma vanasını debiyi kısmak için kullanmamalısınız. Cihazın kapatılması için kullanılır.

Su hatları için izin verilen materyaller

Soğuk su besleme hattı: ısıl galvanize çelik boru, paslanmaz çelik boru, bakır boru veya plastik boru

Sıcak su çıkış hattı: paslanmaz çelik boru, bakır boru veya plastik boru

Maddi hasar

Plastik boru sistemlerinin kullanılması durumunda, maksimum giriş sıcaklığına ve izin verilen maksimum basınca dikkat ediniz (bkz. "Teknik veriler / Veri tablosu" bölümü).

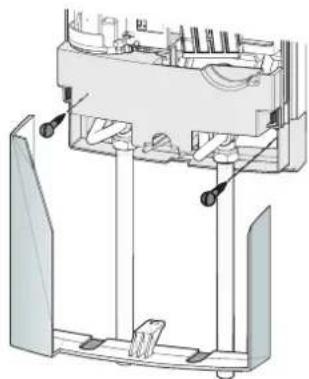

Esnek su bağlantı hatları

» Esnek su bağlantı hatlarıyla kurulum yaparken boru dirseklerinin dönmesini cihaz içinde bayonet bağlantılarla önleyin.

» Arka paneli alttan iki ilave civatayla sabitleyin.

10. Montaj

10.1 Standart montaj

Güç bağlantısı üst, sıva altı kurulum Su bağlantısı, sıva altı kurulum

Diğer montaj seçenekleri için "Montaj alternatifleri" bölümüne bakın:

• Alt sıva altı güç bağlantısı Sıva üstü güç bağlantısı Bir yük azaltma rölesinin bağlanması Sıva üstü su tesisatı Cihaz değişiminde sıva altı su bağlantısı

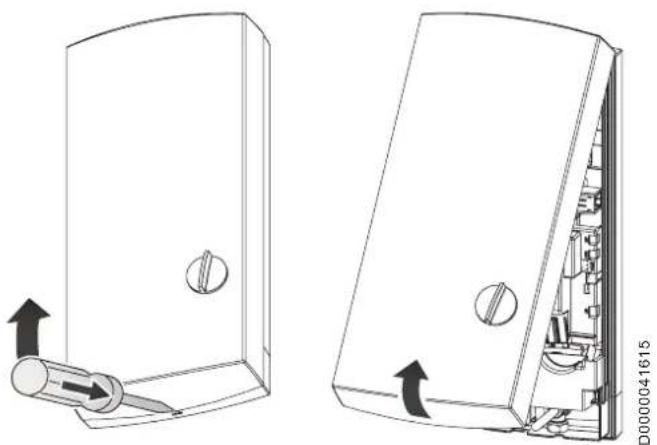

Cihazın açılması » Tırnaklı kilidi açarak cihazı yeniden başlatın.

26_02_02_0762

Her iki tırnağa basın ve arka panelin alt kısmını öne doğru çekerek arka paneli ayırın.

Şebeke kablosunun hazırlanması

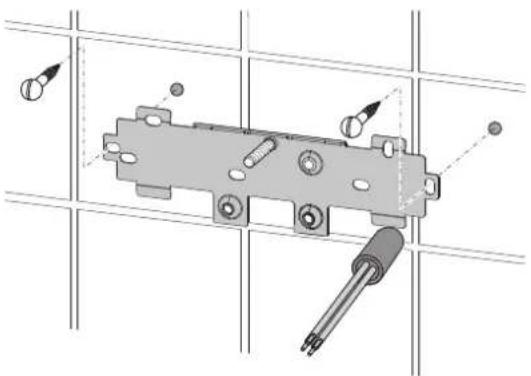

26_02_02_0887 Duvar askısının monte edilmesi 26_02_02_0972

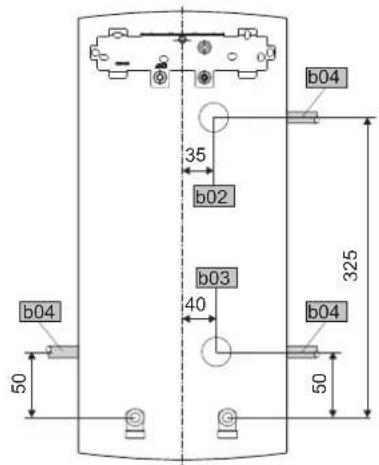

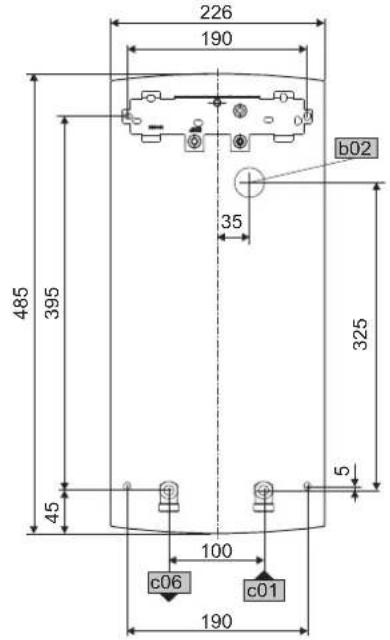

Montaj şablonu yardımıyla delik yerlerini işaretleyin. Sıva üstünde bulunan su bağlantılarına montaj yapılacaksa, ek olarak şablonun alt parçasına sabitleme deliklerini çizmeniz gereklidir.

Delikleri delin ve duvar askısını 2 civata ve 2 dubelle sabitleyin (civatalar ve dubeller teslimat kapsamına dahil değildir). » Ekteki dişli aparatı monte edin. » Duvar askısını monte edin.

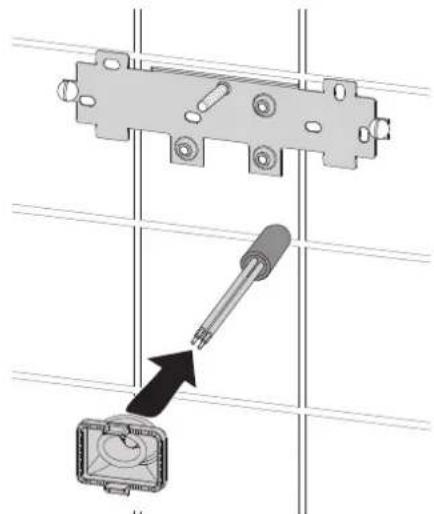

Kablo manşonunun monte edilmesi 26_02_02_0950

» Kablo manşonunu takın. > 6 mm²lik bir güç bağlantı kablosu kullanırsanız, kablo manşonundaki deliği büyütmeniz gerekir.

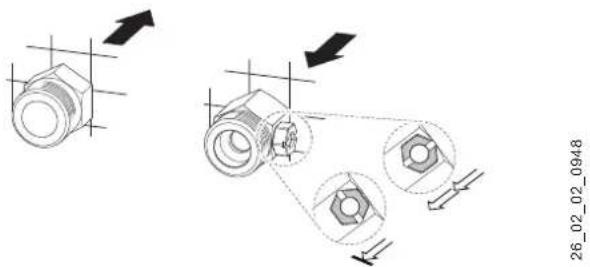

Su bağlantısının oluşturulması

Maddi hasar

Tüm su bağlantısı ve tesisat çalışmalarını talimatlara uygun şekilde yapın.

» Sızdırmaz duruma getirin ve çiftli nipeli takın.

Maddi hasar

Soğuk su beslemesindeki kapatma vanasını debiyi kısmak için kullanmamalısınız.

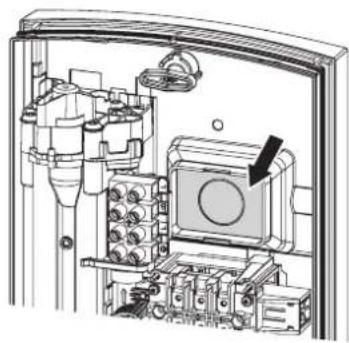

Arka panelin hazırlanması

Maddi hasar

Arka panele yanlışlıkla bir delik açarsanız, yeni bir arka panel kullanmalısınız.

» Kablo manşonu için arka panelde bulunan nominal kırılma yerini açın. Gerekirse keskin kenarların çapağını bir eğeyle alın.

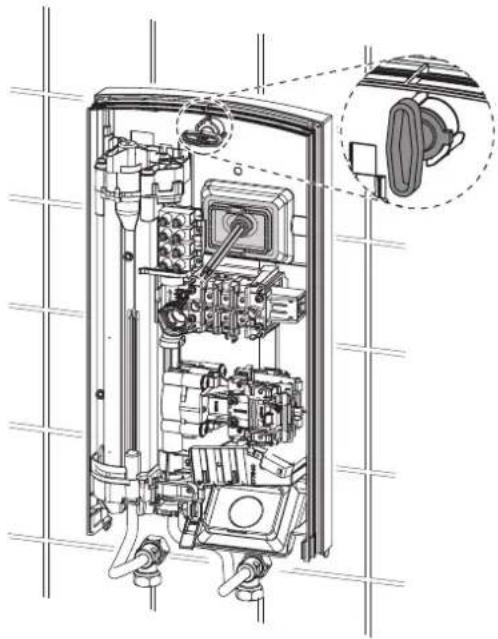

Cihazın monte edilmesi

» Arka paneli dişli saplamaya ve kablo mansonuna yerleştirin. Bir pense yardımıyla kablo mansonunu arka paneldeki tırnaklardan çekin; her iki tırnak duyulur şekilde kilitlenmelidir. » Su bağlantılarındaki nakliye koruma tapalarını sökün. » Arka paneli sıkıca bastırınız ve 90° sağa döndürerek sabitleme kolunu kilitleyin.

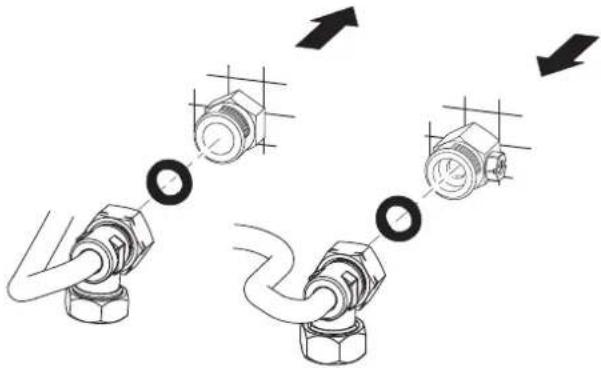

» Su bağlantı borularını düz contalarla çiftli nipellere vidalayın.

Maddi hasar Cihazın çalışması

Cihaz değiştirirken süzgecin olup olmadığını kontrol edin ("Bakım" bölümüne bakın).

Güç bağlantısının kurulması

UYARI Elektrik çarpması

Tüm elektrik bağlantısı ve tesisat çalışmalarını talimatlara uygun şekilde yapın.

UYARI Elektrik çarpması

Elektrik şebekesine bağlantıya, sadece çıkarılabilen kablo mansonuyla birlikte sabit bağlantı olarak izin verilmiştir. Cihazın tüm kutupları, en az 3 mm'lik bir ayırma mesafesi üzerinden şebeke bağlantısından ayrılabilmelidir.

UYARI Elektrik çarpması Cihazın toprak hattına bağlanmış olmasına dikkat edin.

Maddi hasar Tip levhasına dikkat edin. Belirtilen gerilim, şebeke gerilimiyle aynı olmalıdır.

Güç bağlantı kablosunu şebeke bağlantı terminaline bağlayınız (bkz. "Teknik veriler / Elektrik devre şeması" bölümü).

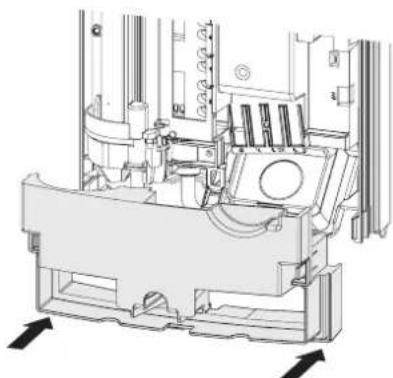

Arka panel alt parçasının takılması

» Arka panelin alt kısmını arka panele monte edin ve arka panelin alt kısmını oturtun.

» Sabitleme kolunu gevşettikten sonra, güç bağlantısı ve arka paneli hizalayıp sabitleme kolunu tekrar sıkarak, monte edilmiş cihazı teraziye alın. Cihazın arka paneli dayanmazsa, cihazı alttan ek iki civatayla sabitleyebilirsiniz.

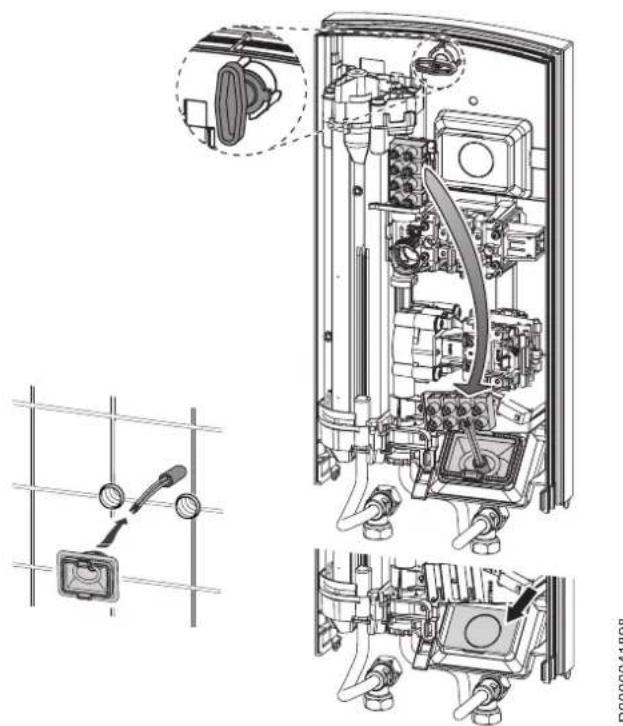

10.2 Montaj alternatifleri

10.2.1 Alçı altı güç bağlantısı

» Kablo manşonunu takın.

Maddi hasar Arka panele yanlışlıkla bir delik açarsanız, yedek bir arka panel kullanmalısınız.

» Kablo manşonu için arka panelde bulunan nominal kırılma yerini açın. Gerekirse keskin kenarların çapaklarını bir eğeyle alın. Şebeke bağlantı terminalini cihazın içinde yukarıdan aşağı doğru kaydırın. » Arka paneli dişli saplamaya ve kablo manşonuna yerleştirin. Bir pense yardımıyla kablo manşonunu arka paneldeki tırnaklardan çekin; her iki tırnak duyulur şekilde kilitlenmelidir. » Arka paneli sıkıca bastırınız ve 90° sağa döndürerek sabitleme kolunu kilitleyin.

10.2.2 Sıva üstü güç bağlantısı

Not

Bu bağlantı türünde cihazın koruma türü değişir.

Tip levhasını değiştirin. IP 25 bilgisinin üzerini çizin ve IP 24 kutucuğunu işaretleyin. Bunun için bir tükenmez kalem kullanın.

Maddi hasar

Arka panele yanlışlıkla bir delik açarsanız, yeni bir arka panel kullanmalısınız.

» Gerekli olan geçiş noktasını arka panelde temiz şekilde keserek açın (konumlar için "Teknik veriler / Ölçüler ve bağlantılar" bölümüne bakın). Gerekirse keskin kenarların çapaklarını bir eğeyle alın. Elektrik bağlantı kablosunu kablo manşonundan geçirin ve bunu şebeke bağlantı terminaline bağlayın.

10.2.3 Bir yük azaltma rölesinin bağlanması

Başta elektrikli cihazlar kullanacaksanız (örneğin elektrikli depolu ısıtıcılar) elektrik dağıtımına bir yük azaltma rölesi takın. Yük azaltımı, anında su ısıtıcı çalışırken gerekli hale gelir.

Maddi hasar

Yük azaltma rölesini devreye sokan fazı, cihazdaki şebeke bağlantı terminalinin işaretli terminaline bağlayın (bkz. "Teknik veriler / Elektrik devre şeması" bölümü).

10.2.4 Sıva üstü su tesisatı

Not

Bu bağlantı türünde cihazın koruma türü değişir.

» Tip levhasını değiştirin. IP 25 bilgisinin üzerini çizin ve IP 24 kutucuğunu işaretleyin. Bunun için bir tükenmez kalem kullanın.

» Sıva altı bağlantıyı kapatmak için, contalı su tapalarını takın. » Uygun bir basınçlı armatür monte edin.

» Arka panelin alt kısmını arka panelin üst kısmına oturtun. » Bağlantı borularını cihaza vidalayın. » Arka paneli alttan iki ilave civatayla sabitleyin. » Cihaz kapağındaki GPCi deliklerini temiz şekilde kırarak çıkartın. Gerekirse keskin kenarların çapaklarını bir eğeyle alın. » Arka panel alt parçasını armatürün bağlantı borularının altına kaydırarak yerleştirin ve arka panel alt parçasını yerleştirin. » Bağlantı borularını cihaza vidalayın.

10.3 Montajın tamamlanması

» Çift nipelde veya soğuk su tedarik borusunda bulunan kapatma vanasını açın.

11. İşletmeye Alma

UYARI Elektrik çarpması İşletmeye alma, sadece bir yüklenici tarafından ve güvenlik talimatlarına uyularak gerçekleştirilmelidir.

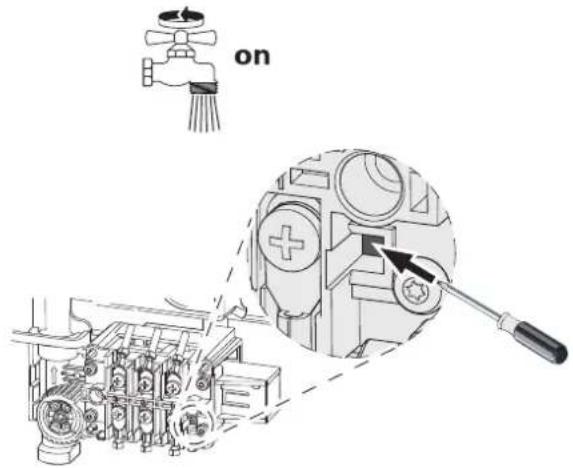

11.1 İlk işletmeye alma

on

D0000041620

» Hat şebekesi ve cihaz tamamen havasız olana kadar bağlı alan tüm alım valflarını açın ve kapatın. 》Bir sızdırmazlık kontrolü yapın. » Sıfırlama tuşuna sıkıca basarak emniyet basınç sınırlamasını etkinleştirin (cihaz, emniyet basıncı sınırlandırıcısı devre dışı bırakılmış durumda teslim edilir). Duyulur şekilde yerine oturana kadar cihaz kapağını monte edin. Cihaz kapağının oturmasını kontrol edin. Şebeke gerilimini açın. Cihazın çalışma şeklini kontrol edin.

Cihazın devredilmesi

Kullanıcıya cihazın çalışmasını açıklayın ve cihazın kullanılması hakkında kullanıcıyı bilgilendirin. » Başta haşlanma tehlikesi olmak üzere olası tehlikeler hakkında kullanıcıyı bilgilendirin. » Bu kullanım kılavuzunu kendisine verin.

11.2 Yeniden işletmeye alma

Cihazın ve soğuk su tedarik borusunun havasını alın ("Ayarlar" bölümüne bakın).

"İlk işletmeye alma" bölümüne bakın.

12. Devre dışı bırakma

» Cihazın tüm kutuplarını şebeke bağlantısından ayırın. Cihazı boşaltın (bkz. Bölüm "Bakım").

13. Arızaların giderilmesi

Arıza Nedeni Çozümü
Akıdağın Cihazdukı	süzgün kır- lenmiş.	Süzgün temizleyin.
Armatür tamamen yüz ile olmasın ragmen akış miktarı regulatorüdevre yıngiryor.	Isitma güuncün,açil- ması ile,gereklı,açma miktarına ulasilm;yor.	Süzgüntemizleyin.
Diferansiyel basınç anahartınin calistirma sesi duyulabilir olmasın ragmen cihaz sıçak su üretmiyor.	Emniyet basınçın,sınl- landiricişi (AD 3) Gü- venlik nedenlereinden dolayı cihazi kapatı.	Hatanı nedenin giderin (örneğin arizalıbir basınçlı,yikaya;.
		Cihazdan onra bulu-nan bir alim valfıni bir dakika,açarak,isitmasyistemini aşır,isinma- ya kılışkoruyun. Bu sayede isitmasyista-min basinci alinir ve soğutulur.
		Sifirlama tuşuna bas- sarak emniyet basınçsinirlandiricişi akış basınçinda etkinleş-tirin ("Ilk ileylemeye alma" böllumüne bakın).
	Isitmasyeni arizalı.	Isitmasyenmin dirancınlıçün ve ge-rekli durumda direncidehyigişirin.

14. Bakım

UYARI Elektrik çarpması Tüm çalışmalarda cihazın tüm kutuplarını şebeke bağlantısından ayırın.

Cihazın boşaltılması

Cihazı bakım çalışmaları için boşaltabilirsiniz.

UYARI Yanma Cihazı boşaltırken sıcak su çıkabilir.

Çiftli nipelde veya soğuk su tedarik borusunda bulunan kapatma vanasını kapatın. Tüm boşaltma musluklarını açın. Su bağlantılarını cihazdan gevşetin. Cihazda kalan su donmaya ve hasarlara neden olabileceği için, sıkışmış alan cihazı dona karşı korunmuş şekilde depolayın.

Süzgecin temizlenmesi

Kirlenme durumunda soğuk su vidalı bağlantısındaki süzgeci temizleyin. Süzgeci sökmeden, temizlemeden ve tekrar monte etmeden önce soğuk su tedarik borusundaki kapatma vanasını kapatın.

15. Teknik veriler

15.1 Ölçüler ve bağlantılar

b02 Uygulama Elektrik hatlanı
c01 Soğuk su girişi	Dş disli	G 1/2 A
c06 Sırak su çkışi	Dş disli	G 1/2 A

Alternatif bağlantı seçenekleri

b02	Uygulama Elektrik hatlari I
b03	Uygulama Elektrik hatlari II
b04	Uygulama Elektrik hatlari III

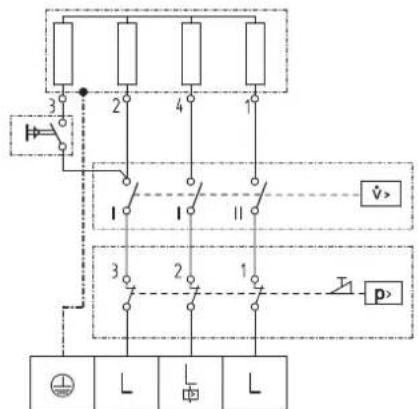

15.2 Elektrik devre şeması

3/PE ~ 400V

85.02.02.0002

LR 1-A ile öncelik bağlantısı

80 80

1 2. cihazın (örn. elektrikli kazan ısıtıcı) kontaktörüne giden kontrol kablosu. 2 Anında su ısıtıcı açılırken kumanda kontağı açılır.

15.3 Sıcak su çıkışı

Sıcak su çıkışı mevcut şebeke voltajına, cihazın bağlantı gücüne ve soğuk su çıkışı giriş sıcaklığına bağlıdır. Nominal voltajı ve nominal gücü tip levhasında bulabilirsiniz ("Sorun giderme" bölümüne bakın).

15.7 Enerji tüketimiyle ilgili bilgiler

Ürün verileri, enerji tüketen ürünlerin (ErP) çevreye uygun tasarımına ilişkin AB yönetmeliklerine uymaktadır.

Baglanti Güçü, kW cinsin-den	38 °C sıçak su çkışi, It/dakika cin-sinden
Nominal voltaj Soğuk su girisi sıçakkışi
400 V	5 °C 10 °C	15 °C 20 °C
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0

Baglanti Güçü, kW cinsin-den	50 °C sicek su çişi, lt/dakika cin-sinden
Nominal voltaj	Soguk su giris sicekligi
400 V	5°C 10°C	15°C	20°C
13,5	4,3,4,8	5,5	6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4

15.4 Kullanım alanları / dönüşüm tablosu

Spesifik elektrik direnci ve spesifik elektrik iletkenliği ("Veri tablosu" bölümüne bakın).

15 °C'de standart girişi			20 °C			25 °C
Direncçρ	Iletkenlik σ		Direncçρ	Iletkenlik σ		Direncçρ	Iletkenlik σ
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Basınç kayıpları

Armatürler

10 It/dak debide armatürlerin basınç kaykı
Tek kollu batarya, yaklaşık	MPa	0,04 - 0,08
Termostatlı armatür, yaklaşık	MPa	0,03 - 0,05
El duşu, yaklaşık	MPa	0,03 - 0,15

Boru şebekesinin boyları

Boru şebekesinin boyutlarını hesaplamak için, cihazda 0,1 MPa'lık bir basınç kaybı önerilir.

15.6 Arıza durumu koşulları

Ariza durumunda, kurulumda kısa süreli olarak 1,2 MPa basınçta maksimum 95°C'lik yükler ortaya çıkabilir.

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Üretici		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Yük profili		XS	S	S	S
Enerji verimliliği sin thereof		A	A	A	A
Yılılik elektrik:tüketimi	kWh	469	483	483	483
Enerjik etki derecesi	%	39	38	38	38
Fabrikada ayarlanan sıçakkı	°C	-	-	-	-
Sesicalsı seviyesi	dB(A)	15	15	15	15
Verim olçümü:içın üzel bilgiler		yok	yok	yok	yok

15.8 Veri tablosu

DDLT PinControl 13 DDLT PinControl			18	DDLT PinControl 21	DDLT PinControl 24
222384 222385 222386 222387
Elektriksel veriler
Nominal voltaj	V	400	400	400	400
Nominal güç 400 V Kademe I min.	kW	4,6	6,3	7,4	8,3
Nominal güç 400 V Kademe I min.	kW	10,6	14,3	16,8	19,0
Nominal güç 400 V Kademe II min.	kW	6,8	9,2	10,8	12,2
Nominal güç 400 V Kademe II min.	kW	13,5	18,0	21,1	23,8
Nominal akim	A	19,5	26	31	35
Sigorta	A	20	25	32	35
Fazlar		3/PE	3/PE	3/PE	3/PE
Frekans	Hz	50	50	50	50
Spesifik direncç ρ 15 ≥ (şoguk değerinde ≤25 °C)	Ω cm	900	900	900	900
Spesifik iletkenlik σ 15 ≤ (şoguk değerinde ≤25 °C)	μS/cm	1111	1111	1111	1111
Modeller
Koruma türü (IP)		IP25	IP25	IP25	IP25
Koruma sinifi		1	1	1	1
Izolasyon bloğu		Plastik	Plastik	Plastik	Plastik
Istma sistemi		Çiplak tel	Çiplak tel	Çiplak tel	Çiplak tel
Bağlantilar
Su böglantisi		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Uygulama sinirleri
Izin verilen maks. basinç	MPa	1	1	1	1
Değerler
Izin verilen maks. giris sicutkıngı	°C	25	25	25	25
Açık l. kademe	lt/dk	2,4	3,0	3,5	4,1
Açık l. kademe	lt/dk	3,9	4,9	5,6	6,3
Debideki basinç kay;b	MPa	0,09	0,11	0,13	0,15
Basınç kaybinin debisi	lt/dk	3,9	4,5	5,6	6,3
Debi sinirlama	lt/dk	4,7	5,9	7,0	7,8
Sıcak su performansi	lt/dk	7,0	9,4	11,1	12,5
Gösteride Δθ	K	26	26	26	26
Hidrolik verileri
Nominal kapasite	lt	0,4	0,4	0,4	0,4
Boyutlar
Yükbseklik	mm	485	485	485	485
En	mm	226	226	226	226
Derinlik	mm	93	93	93	93
Ağurlıklar
Ağurlık	kg	3,6	3,6	3,6	3,6

Garanti

Almanya dışında satın alınan cihazlarda Alman şirketlerimizin verdiği garanti koşulları geçerli değildir. Ürünlerimizin dağıtımını bağlı şirketlerimizin yaptığı ülkelerde bir garanti sadece bu bağlı şirketler tarafından verilebilir. Bu türden bir garanti sadece bağlı şirketimiz kendi garanti koşullarını açıklamışsa verilebilir. Bunun ötesinde bir garanti verilmez.

Ürünlerimizi bağlı şirketlerimizin dağıtmadığı ülkelerde satın alınmış cihazlar için bir garanti vermemekteyiz. İthalatçı tarafından verilmiş garantiler bunun dışındadır.

Çevre ve geri dönüşüm

Lütfen çevremizi korumamıza yardımcı olunuz. Kullandıktan sonra materyalleri ulusal yönetmeliklere göre bertaraf ediniz.
