DDLT PinControl 24 - Katls AEG - Bezmaksas lietošanas instrukcija

Produkta tips	Moments ūdens sildītājs ar hidraulisko vadību
Zīmols	AEG
Modelis	DDLT PinControl 24
Izmēri (A x P x D)	485 x 226 x 93 mm
Svars	3.6 kg
Elektroapgāde	400 V trīsfāžu, 50 Hz, 35 A
Nominālā jauda	24 kW (2 jaudas līmeņi)
Maksimālais pieļaujamais spiediens	1 MPa (10 bar)
Maks. ieejas temperatūra	25 °C
Ieslēgšanas caurplūde (1. līmenis / 2. līmenis)	4,1 / 6,3 l/min
Karstā ūdens jauda (Δθ 26 K)	12,5 l/min
Aizsardzības klase	IP25 (IP24 virsmas montāžā)
Energoefektivitātes klase	A
Gada patēriņš	483 kWh
Trokšņa līmenis	15 dB(A)
Hidrauliskie savienojumi	G 1/2 A (vītņots vīriešu)
Sildīšanas sistēma	Kails vads sintētiskā aizsargapvalkā
Apkope un tīrīšana	Notīrīt aukstā ūdens ieplūdes filtru; atkaļķot jaucējkrānus
Drošība	Drošības spiediena slēdzis; aizsardzība pret pārkaršanu; obligāta vairākpolu atslēgšana
Uzstādīšanas instrukcijas	Vertikāla sienas uzstādīšana, sala izturīga, kvalificēta uzstādītāja veikta
Garantija	Saskaņā ar vietējās filiāles nosacījumiem

Bieži uzdotie jautājumi - DDLT PinControl 24 AEG

Kā izvēlēties piemērotu jaudas līmeni?

Izmantojiet jaudas selektoru: pozīcija Daļēja jauda mazai caurplūdei (izlietne), pozīcija Pilna jauda vannai vai dušai.

Kāpēc karstais ūdens nav pietiekami karsts?

Ja caurplūde ir pārāk liela, samaziniet to pie krāna. Pārbaudiet, vai selektors ir pozīcijā Pilna jauda. Ja nepieciešams, sajauc ar aukstu ūdeni.

Ko darīt pēc ūdens pārtraukuma?

Izslēdziet ierīci caur automātisko slēdzi, atveriet karstā ūdens krānu uz 1 minūti, lai izvadītu gaisu, pēc tam atjaunojiet barošanu.

Kā tīrīt ierīces filtru?

Aizveriet aukstā ūdens slēgkrānu, demontējiet filtru ieplūdes savienojumā, notīriet to, pēc tam salieciet atpakaļ.

Ierīce neieslēdzas, ko pārbaudīt?

Pārbaudiet elektriskā paneļa automātiskos slēdžus. Pārliecinieties, ka ūdens caurplūde ir pietiekama (vismaz 4,1 l/min) un ka karstā ūdens krāns ir pilnībā atvērts.

Vai es varu izmantot iepriekš uzsildītu ūdeni?

Nē, ierīce nav apstiprināta iepriekš uzsildīta ūdens papildu sildīšanai. Ieejas temperatūra nedrīkst pārsniegt 25 °C.

Kā izvadīt gaisu no ierīces pēc uzstādīšanas vai iztukšošanas?

Vairākas reizes atveriet un aizveriet visus pievienotos krānus, līdz gaiss ir izvadīts. Veiciet hermētiskuma pārbaudi.

Kāda ir ieteicamā regulārā apkope?

Regulāri tīriet ūdens ieplūdes filtru. Atkaļķojiet dušas galvas un strūklas regulētājus. Pārbaudiet, vai nav noplūžu.

Ierīce rada ieslēgšanās skaņu, bet nesilda: ko darīt?

Drošības spiediena slēdzis, iespējams, ir nostrādājis. Ļaujiet karstajam ūdenim tecēt 1 minūti, pēc tam nospiediet atiestatīšanas pogu (zem pārsega). Ja problēma turpinās, izmēriet sildīšanas sistēmas pretestību.

Kādi ir minimālie attālumi, kas jāievēro uzstādīšanas laikā?

Skatiet pievienoto montāžas veidni. Ierīce jāuzstāda vertikāli, sala izturīgi un pieejama apkopei. Ievērojiet norādījumos norādītos attālumus.

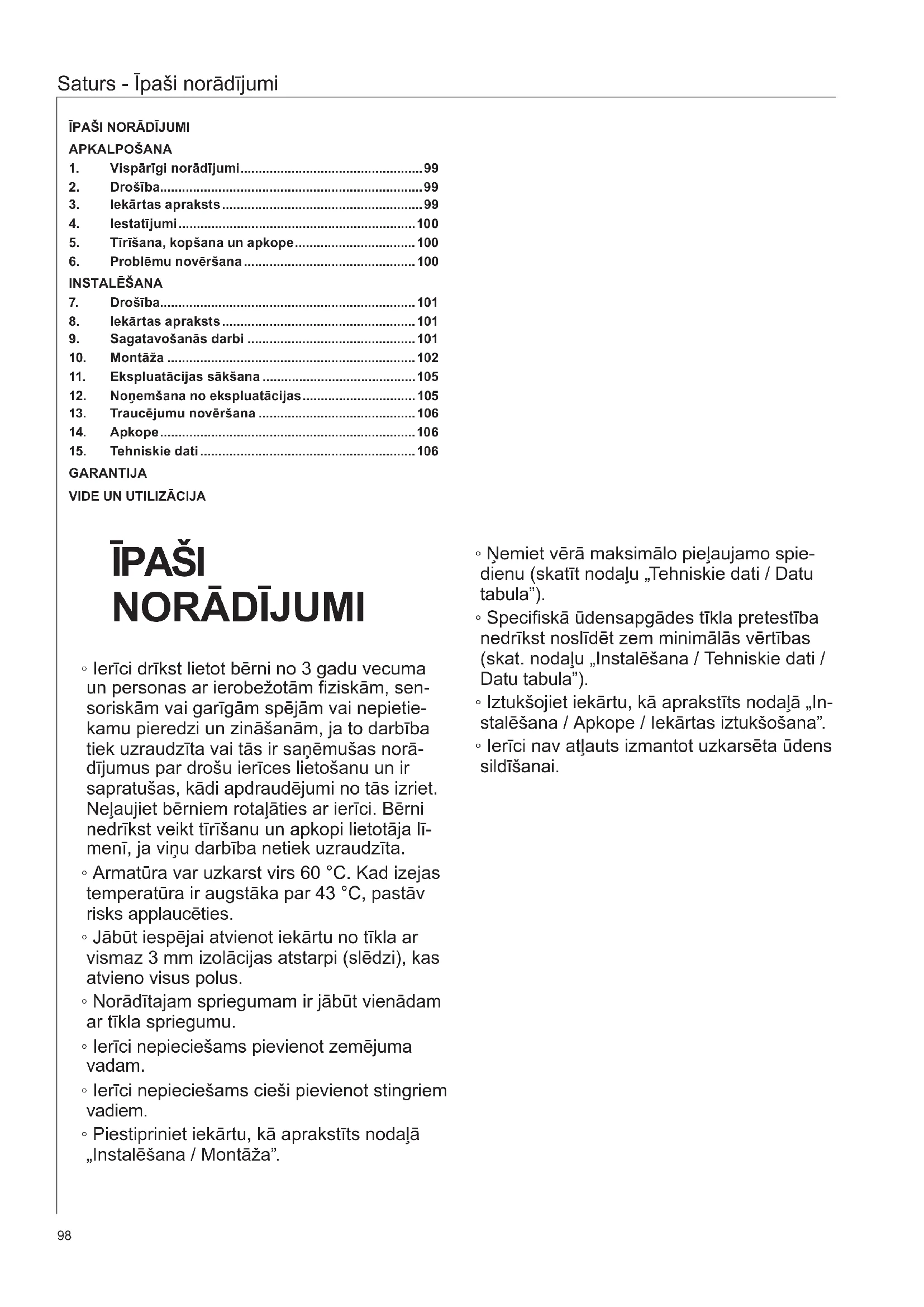

LIETOŠANAS INSTRUKCIJA DDLT PinControl 24 AEG

1. Vispārīgi norādījumi 99
2. Drošība 99
3. Iekārtas apraksts 99
4. Iestatījumi 100
5. Tīrīšana, kopšana un apkope 100
6. Problēmu novēršana 100

INSTALĒŠANA

1. Drošība 101
2. Iekārtas apraksts 101
3. Sagatavošanās darbi 101
4. Montāža 102
5. Ekspluatācijas sākšana 105
6. Noņemšana no ekspluatācijas 105
7. Traucējumu novēršana 106
8. Apkope 106
9. Tehniskie dati 106

GARANTIJA

VIDE UN UTILIZĀCIJA

ĪPAŠI NORĀDĪJUMI

Ierīci drīkst lietot bērni no 3 gadu vecuma un personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai nepietiekamu pieredzi un zināšanām, ja to darbība tiek uzraudzīta vai tās ir saņēmušas norādījumus par drošu ierīces lietošanu un ir sapratušas, kādi apdraudējumi no tās izriet. Neļaujiet bērniem rotaļāties ar ierīci. Bērni nedrīkst veikt tīrīšanu un apkopi lietotāja līmenī, ja viņu darbība netiek uzraudzīta. Armatūra var uzkarst virs 60°C . Kad izejas temperatūra ir augstāka par 43°C , pastāv risks applaudēties. Jābūt iespējai atvienot iekārtu no tīkla ar vismaz 3mm izolācijas atstarpi (slēdzi), kas atvieno visus polus. - Norādītajam spriegumam ir jābūt vienādam ar tīkla spriegumu. Ierīci nepieciešams pievienot zemējuma vadam. - Ierīci nepieciešams cieši pievienot stingriem vadiem. Piestipriniet iekārtu, kā aprakstīts nodaļā "Instalēšana / Montāža".

Ņemiet vērā maksimālo pieļaujamo spiedienu (skatīt nodaļu „Tehniskie dati / Datu tabula"). - Specifiskā ūdensapgādes tīkla pretestība nedrīkst noslīdēt zem minimālās vērtības (skat. nodaļu "Instalēšana / Tehniskie dati / Datu tabula"). Iztukšojiet iekārtu, kā aprakstīts nodaļā "Instalēšana / Apkope / Iekārtas iztukšošana". Ierīci nav atļauts izmantot uzkarsēta ūdens sildīšanai.

APKALPOŠANA

1. Vispārīgi norādījumi

Nodaļa "Īpaši norādījumi" un "Apkalpošana" ir paredzēta iekārtas lietotājam un speciālistam.

Nodaļa "Instalēšana" ir paredzēta speciālistam.

Norāde

1.1 Drošības norādes

1.1.1 Drošības norāžu uzbuve

SIGNĀLVĀRDS Bīstamība

Šeit minētas iespējamās sekas, ja netiek ievērotas drošības norādes.

Ievērojiet šos pasākumus, lai izvairītos no bīstamības riska.

1.1.2 Simboli, bīstamība

Simbols Bīstamība
!	Trauma
	Strāvas trieciens
	Apdegumi (apdegumi, applaudēsānās)

1.1.3 Signālvārdi

SIGNAL- VÄRDS	Nozime
BISTAMI Neievē	rojot šis norādes, tiek gūtas smagas traumas vai zaudēta dzīvība.
BRIDINAJUMS	Neievērojot šis norādes, var gūt smagas traumas vai zaudēt dzīvību.
UZMANIBU Ne	everojot šis norādes, var gūt videji smagas vai vieglas traumas.

1.2 Pārējie apzīmējumi šajā dokumentā

Norāde

Vispārīgie norādījumi raksturo tieši attēloto simbolu.

Uzmanīgi izlasiet norāžu tekstus.

Siblings Nozime
!	Kaitējums ipašumam (Kaitējums iekārtai, izrietošs kaitējums, kaitējums apkārījai videi)
	Iekārtas utilizăcija

Šis simbols norāda uz darbību, kas jums ir jāveic. Veicamās darbības ir aprakstītas soli pa solim.

1.3 Mērvienības

Norāde

Ja nav norādīts citādi, visi izmēri ir milimetros.

2. Drošība

2.1 Mērķim atbilstoša izmantošana

Ierīce ir paredzēta lietošanai mājas apstākļos. Personas, kas nav apmācītas, nevar to lietot droši. Ierīci drīkst lietot arī citā vidē, kas nav mājsaimniecība, piemēram, mazā uzņēmumā, ja vien lietošanas veids ir līdzīgs.

Spiedieniekārta ir paredzēta dzeramā ūdens sildīšanai. Iekārta var apgādāt vienu vai vairākas ūdens ņemšanas vietas.

Citāda vai plašāka izmantošana vairs neatbilst paredzētajam mērķim. Paredzētajam mērķim atbilstoša izmantošana nozīmē arī instrukcijas ievērošanu un izmantoto piederumu instrukciju ievērošanu.

Norāde

Ierīci nav atļauts izmantot uzkarsēta ūdens sildīšanai.

2.2 Vispārīgas drošības norādes

UZMANĪBU: apdegumi

Darbības laikā armatūra var uzkarst virs 60°C. Kad izejas temperatūra ir augstāka par 43°C, pastāv risks applaucēties.

BRĪDINĀJUMS: traumas

Ierīci drīkst lietot bērni no 3 gadu vecuma un personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai nepietiekamu pieredzi un zināšanām, ja to darbība tiek uzraudzīta vai tās ir saņēmušas norādījumus par drošu ierīces lietošanu un ir sapratušas, kādi apdraudējumi no tās izriet. Neļaujiet bērniem rotaļāties ar ierīci. Bērni nedrīkst veikt tīrīšanu un apkopi lietotāja līmenī, ja viņu darbība netiek uzraudzīta.

Kaitējums īpašumam

Lietotājam ir jāsargā iekārtu un armatūra no sasalšanas.

Skatīt tipa plāksni uz iekārtas.

3. Iekārtas apraksts

Caurteces ūdens sildītājs ar hidraulisko vadību silda ūdeni, kamēr ūdens plūst cauri iekārtai. Kad armatūra ir atvērta un pārsniegts ieslēgšanas daudzums (skatīt nodaļu „Tehniskie dati / Datu tabula”), sildīšanas sistēma ieslēdzas automātiski. Siltā ūdens daudzumu un temperatūru var iestatīt ar armatūru.

Jūs varat izvēlēties 2 jaudas pakāpes. 2 jaudas pakāpes papildus tiek vadītas hidrauliski atkarībā no ūdens caurplūdes daudzuma.

Caurplūdes regulators kompensē spiediena svārstības un tādējādi nodrošina lielā mērā nemainīgu temperatūru. Regulators ierobežo caurplūdes daudzumu un nodrošina, ka vienmēr tiek panākts pietiekams dzeramā ūdens temperatūras paaugstinājums.

Siltumsistēma

Kvēldiega sildelements ar neizolētu stiepli ir ievietots spiedienizturīgā plastmasas korpusā. Siltumsistēma ir piemē

rota gan mīkstam, gan kaļķainam ūdenim, tā ir ilgstoši nejutīga pret apkaļķošanos. Siltumsistēma nodrošina ātru un efektīvu apgādi ar silto ūdeni.

4. Iestatījumi

1 Nepilna jauda

Pie neliela caurplūdes daudzuma tiek ieslēgta 1/3 no sildīšanas jaudas, pie lielāka caurplūdes daudzuma 2/3 no sildīšanas jaudas. Šāds iestatījums ir piemērots, piemēram, roku mazgāšanai.

2 Pilna jauda

Pie mazāka caurplūdes daudzuma tiek ieslēgta puse no sildīšanas jaudas, pie lielāka caurplūdes daudzuma - pilna jauda. Šāds iestatījums ir piemērots, piemēram, skalošanai.

» Nofiksējiet jaudas slēdzi vajadzīgajā pozīcijā.

Ieteicamais iestatījums, ja tiek izmantota armatūra ar termostatu

» Pagrieziet jaudas slēdzi uz pilnu jaudu.

4.1 Ieteikumi armatūras iestatīšanai

Norāde

Tad, kad ir pilnībā atgriezts ūdens patēriņa ktrans, bet pilna jauda nenodrošina pietiekamu izplūdes temperatūru, caur iekārtu plūst vairāk ūdens, nekā siltumsistēma spēj uzkarsēt (iekārta uz jaudas robežas).

» Samaziniet ūdens daudzumu ar patēriņa krānu.

mazs patēriņa daudzums = augsta izplūdes temperatūra liels patēriņa daudzums = zema izplūdes temperatūra

Jaudas pakāpe Pielietojums

Nepilna jauda Vannas istabas izlietne

Pilna jauda Vanna, duša, virtuves izlietne

» Ja temperatūra ir pārāk augsta un armatūra pilnībā atvērta, piejauciet klāt auksto ūdeni.

Jaudas pakāpe Pielietojums

Problēma	Cēlonis	Noveršana
Lai gan siltā ċdenskrāns ir atgriezs vaṭalīdz galam, iekārtaneieslēdzas.	Nav sprieguma. Pārbaudiet drośinātā-jus ēkas instalācijā.
	Caurplūdes daudzumsir pārāk mazes, lai iślēgtos sildīsana. Aiz-kalǒjies vai aizsērējisstrūklas regula-torus vai dušas galvas sietiŋu.	Notīriet un / vai atkal-kojet strūklas regula-toru vai dušas galvas sietiŋu.

Ja nevarat novērst cēloni, izsauciet speciālistu. Lai viņš varētu labāk un ātrāk palīdzēt, nosauciet numuru no tipa plāksnītes (000000-0000-0000):

D0000041614

INSTALĒŠANA

7. Drošība

Instalēt iekārtu, uzsākt ekspluatāciju, veikt apkopi un remontu drīkst tikai speciālists.

7.1 Vispārīgas drošības norādes

Mēs garantējam nevainojamu darbību un darba drošumu tikai tad, ja tiek izmantoti iekārtas oriģinālie piederumi un oriģinālās rezerves daļas.

Kaitējums īpašumam Ņemiet vērā maksimālo ieejas temperatūru. Augstāka temperatūra var sabojāt iekārtu. Uzstādot centrālo armatūru ar termostatu, jūs varat ierobežot maksimālo ieejas temperatūru.

7.2 Priekšraksti, standarti un noteikumi

Norādē ievērojiet visus nacionālos un reģionālos priekšrakstus un noteikumus.

Aizsardzības pakāpe IP 25 (aizsargāts pret ūdens strūklu) tiek nodrošināts vienīgi ar pareizi uzmontētu kabeļa uzmavu. - Ūdens īpatnējā elektriskā pretestība nedrīkst būt mazāka nekā norādīts tipa plāksnītē. Vienotā ūdens apgādes tīkla gadījumā jāņem vērā ūdens zemākā elektriskā pretestība (skatīt nodaļu „Tehniskie dati / Izmantošanas jomas / Konversijas tabula"). Ūdens specifisko elektrisko pretestību vai ūdens elektrisko vadītspēju jūs uzzināsiet no sava ūdens apgādes uzņēmuma.

8. Iekārtas apraksts

8.1 Piegādes komplekts

Ārējā piegādē:

Montāža pie sienas: Vitnotas tapas stiprināšanai pie sienas, Montāžas šablons, 2 dubultie mavas (aukstais ūdens ar slēgvārstu), Plakanblīves, Kabeļa uzmava (elektriskais pievads augšā/ apakšā), Skrūves /dībeļi aizmugurējās sienas piestiprināšanai, ja ūdens pieslēgums atrodas virs apmetuma

9. Sagatavošanas darbi

9.1 Montāžas vieta

Kaitējums īpašumam: Iekārtu drīkst instalēt tikai tādā telpā, kas ir pasargāta no sala.

Piemontējiet iekārtu vertikālā pozīcijā netālu no ūdens patēriņa vietas.

Iekārta ir paredzēta montēšanai virs vai zem izlietnes.

Montāža zem izlietnes 26_02_02_1345

1 Aukstā ūdens pievads 2 Siltā ūdens izvads

Montāža virs izlietnes 26_02_02_1344

1 Auksta ūdens pievads 2 Siltā ūdens izvads

Norāde

Piemontējiet iekārtu pie sienas. Sienai jābūt ar pietiekamu nestspēju.

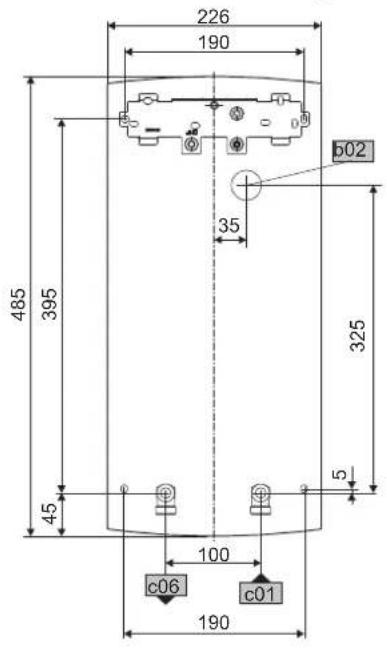

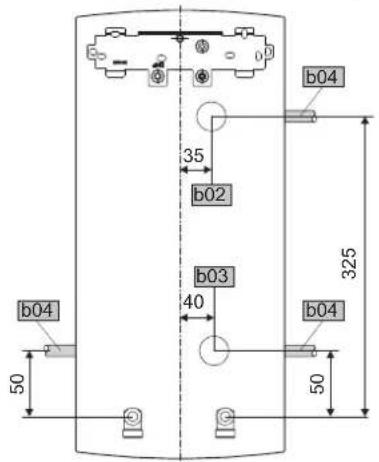

9.2 Minimālie attālumi

Ievērojiet minimālās pielaides, nevainojamu iekārtas darbību, lai nodrošinātu Tehniskās Apkopes Darbus Ierīce.

9.3 Pievienošana ūdensvadam

Nav pieļaujama ekspluatācija ar uzildītu ūdeni. Drošības vārsts nav nepieciešams. Siltā ūdens cauruļvadā nav atļauti drošības vārsti. » Kārtīgi izskalojiet ūdens cauruli. » Nodrošiniet, ka tiek sasniegts tāds ūdens plūsmas tilpums (skatīt nodaļu „Tehniskie dati / Datu tabula”), kas vajadzīga, lai iekārta ieslēgtos. Paaugstiniet spiedienu ūdens caurulē, ja nav iespējams sasniegt vajadzīgo plūsmas tilpumu, kad patēriņa krāns ir atgriezts līdz galam.

Armatūras

Izmantojiet piemērotas spiedienizturīgas armatūras. Atvērtas armatūras nav pieļaujamas.

Spiedienizturīgajām armatūrām ar termostatu jābūt piemērotām caurteces ūdens sildītājiem ar hidraulisko vadību.

Norāde

Slēgvārstu aukstā ūdens pievadā nedrīkst izmantot, lai regulētu ūdens caurplūdi. Tas ir paredzēts iekārtas izslēgšanai.

Atļautie ūdens cauruļu materiāli

Aukstā ūdens pievads: Karsti cinkotas tērauda caurules, leģētā tērauda, vara vai plastmasas caurules Siltā ūdens izvads: Leģētā tērauda, vara vai plastmasas caurules

Kaitejums īpašumam

Izmantojot plastmasas cauruļu sistēmas, ņemiet vērā maksimālo ieejas temperatūru un maksimālo pieļaujamo spiedienu (skatīt nodaļu „Tehniskie dati / Datu tabula").

Lokanie ūdens pieslēguma cauruļvadi

Instalācijās ar lokanajiem ūdens pieslēguma cauruļvadiem nepieļaujiet, ka iekārtā tiek pagriezts caurules līkums ar bajonetsavienojumiem. Nostipriniet aizmugurējo sienu apakšā ar papildu skrūvēm.

10. Montāža

Elektribas pievienojums zem apmetuma apakšā Elektribas pievienojums virs apmetuma Slodzes samazināšanas releja pieslēgums - Ūdens instalācija virs apmetuma - Ūdens instalācija zem apmetuma, iekārtas nomaiņa

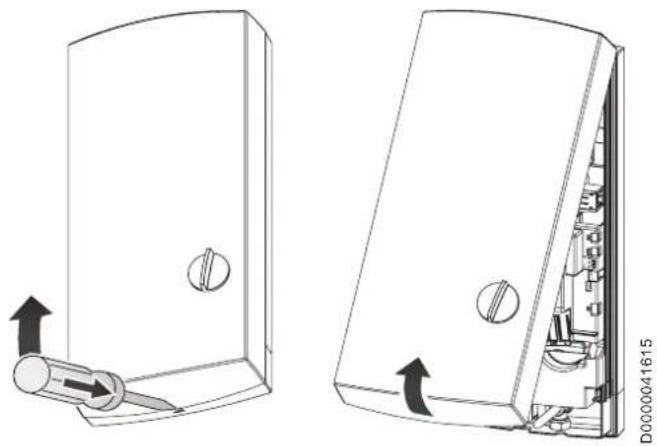

Iekārtas atvēršana

Atveriet iekārtu, atbloķējot fiksatoru.

Noņemiet aizmugurējo sienu, nospiežot abus fiksējošos meliņus un pavelkot aizmugurējās sienas apakšdaļu uz priekšu.

Tīkla kabeļa sagatavošana

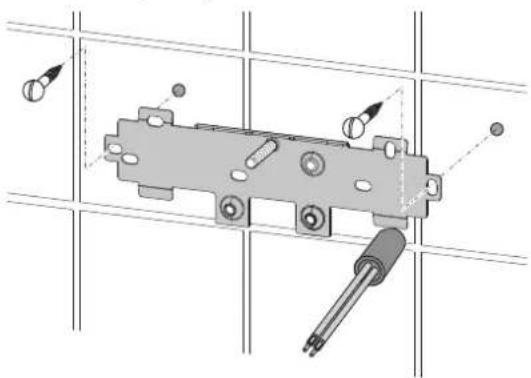

Sienas stiprinājuma montāža

Ar montāžas šablonu atzīmējiet izurbamos caurumus. Ja ūdens pieslēgumi atrodas virs apmetuma, jums papildus jāatzīmē arī stiprinājumu caurumi, kas atrodas šablona apakšdaļā.

Izurbiet caurumus un nostipriniet sienas piekari ar 2 skrūvēm un 2 dībeļiem (skrūves un dībeļi neietilpst piegādes komplektā). Uzstādiet komplektam pievienotās vītņotās tapas. Samontējiet sienas piekari.

Uzmontējiet kabeļa uzmavu. Ja pieslēguma kabelis > 6 mm², palieliniet caurumu kabeļa uzmavā.

Ūdens pieslēguma izveidošana

Kaitējums īpašumam: visus ūdensvada pievienošanas un instalēšanas darbus veiciet atbilstoši priekšrakstiem.

Noblīvējiet un ieskrūvējiet dubultuzmavas.

Kaitējums īpašumam: slēgvārstu aukstā ūdens padevē nedrīkst izmantot, lai regulētu ūdens caurplūdi.

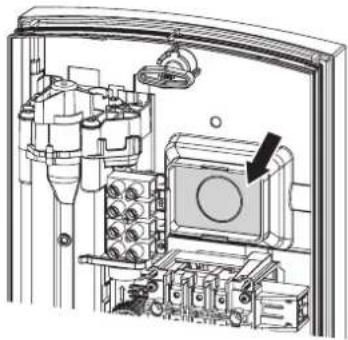

Aizmugurējās sienas sagatavošana

Kaitējums īpašumam: ja jūs nejauši esat izlauzis nepareizu caurumu aizmugurējā sienā, jums ir vajadzīga jauna aizmugurējā siena.

Aizmugurējā sienā izlauziet atzīmēto vietu, kas paredzēta kabeļa uzmavai. Ja nepieciešams, asās malas novīlējiet ar vīli.

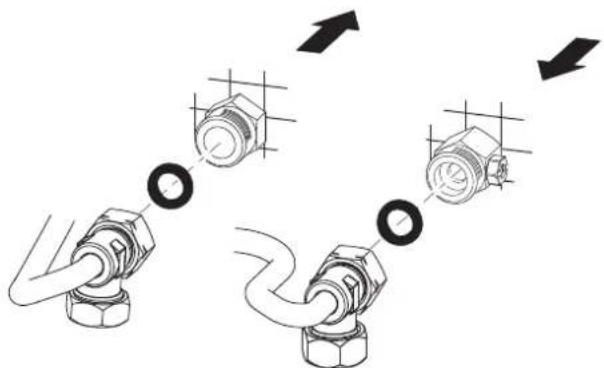

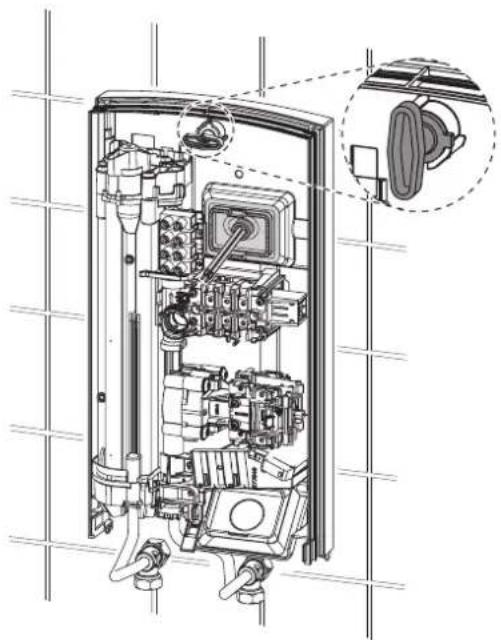

Iekārtas montāža

» Novietojiet aizmugurējo sienu pret vītņotajām tapām un kabeļa uzmavu. Ar knaiblēm izvelciet kabeļa uzmavu cauri aizmugurējai sienai, līdz abi fiksatori ar troksni nofiksējas. » No ūdens pieslēguma caurulēm izņemiet transportēšanas aizbāžņus. » Cieši piespiediet klāt aizmugurējo sienu un nofiksējiet ar piestiprināšanas skrūvi, pagriežot to uz labo pusi par 90°.

Uz dubultuzmavām uzskrūvējiet ūdens pieslēguma caurules kopā ar plakanblīvēm.

Kaitejums īpašumam

Lai iekārta darbotos, jābūt iemontētam filtram. Nomainot iekārtu, pārbaudiet, vai ir filtrs (skatīt nodaļu „Apkope").

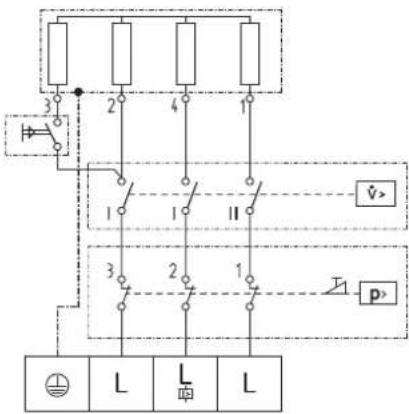

Pievienošana elektrotīklam

BRĪDINĀJUMS Strāvas trieciens

Visus elektrotīkla pievienošanas un elektroinstalēšanas darbus veiciet atbilstoši priekšrakstiem.

BRĪDINĀJUMS Strāvas trieciens

Pievienojums pie elektrotīkla ir atļauts vienīgi kā stacionārs pieslēgums apvienojumā ar izņemamu kabeļa uzmavu. Jābūt iespējai atvienot iekārtu no tīkla ar vismaz 3 mm izolācijas atstarpi (slēdzi), kas atvieno visus polus.

BRĪDINĀJUMS Strāvas trieciens Raugieties, lai iekārta būtu pievienota pie zemējuma vada.

Kaitejums īpašumam Ņemiet vērā tipa plāksnīti. Norādītajam spriegumam ir jābūt vienādam ar tīkla spriegumu.

Savienojiet elektribas kabeli ar tīkla pieslēguma spailēm (skatīt nodaļu „Tehniskie dati / Elektriskā shēma").

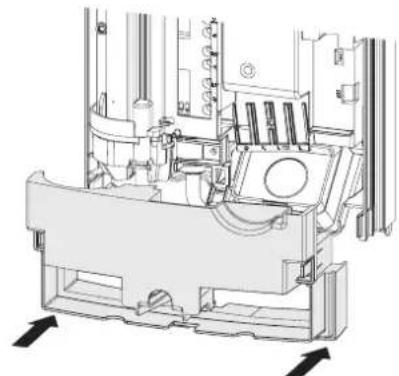

Aizmugurējās sienas apakšdaļas montāža

Piemontējiet pie aizmugurējās sienas apakšējo daļu un nofiksējiet. Atskrūvējiet piestiprināšanas skrūvi un izlīdziniet, tad montējiet iekārtu, elektrisko pievienojumu un aizmugurējo sienu, pēc tam aizgrieziet piestiprināšanas skrūvi. Ja iekārtas aizmugurējā siena nepieguļ sienai, jūs varat nostiprināt iekārtu ar divām papildu skrūvēm.

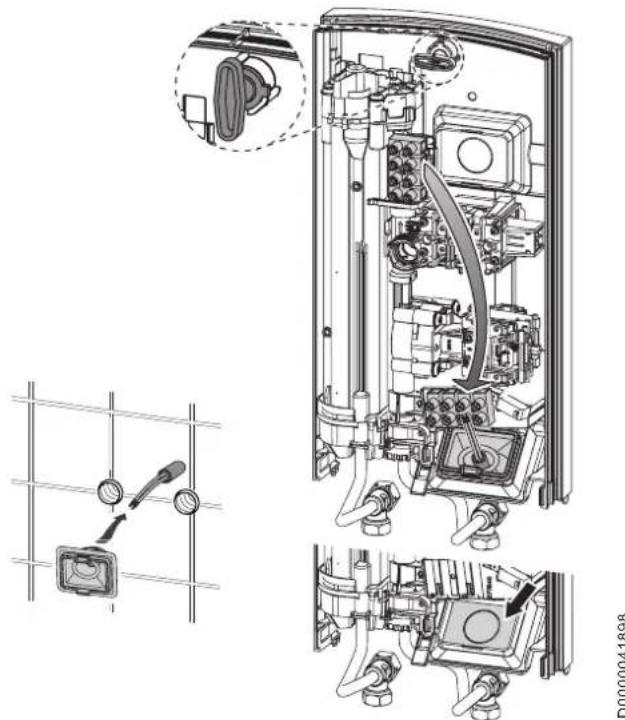

10.2 Montāžas alternatīvas

10.2.1 Elektribas pievienojums zem apmetuma apakšā

» Uzmontējiet kabeļa uzmavu.

Kaitējums īpašumam

Ja jūs nejauši esat izlauzis nepareizu caurumu aizmugurējā sienā, jums ir vajadzīga jauna aizmugurējā siena.

» Aizmugurējā sienā izlauziet atzīmēto vietu, kas paredzēta kabeļa uzmavai. Ja nepieciešams, asās malas novīlējiet ar vīli.

Iekārtas tīkla pieslēguma spailes pārlieciet no augšas uz apakšu. » Novietojiet aizmugurējo sienu pret vītņotajām tapām un kabeļa uzmavu. Ar knaiblēm izvelciet kabeļa uzmavu cauri aizmugurējai sienai, līdz abi fiksatori ar troksni nofiksējas. » Cieši piespiediet klāt aizmugurējo sienu un nofiksējiet ar piestiprināšanas skrūvi, pagriežot to uz labo pusi par 90°

10.2.2 Elektribas pievienojums virs apmetuma

Norāde

Šādā pieslēgumā iekārta iegūst citu aizsardzības pakāpi.

» Izlabojiet tipa plāksnīti. Nosvītrojiet IP 25 un ievelciet krustiņu lodziņā IP 24. Šim nolūkam izmantojiet lodīšu pildspalvu.

Kaitējums īpašumam

Ja jūs nejauši esat izlauzis nepareizu caurumu aizmugurējā sienā, jums ir vajadzīga jauna aizmugurējā siena.

» Aizmugurējā sienā glīti izgrieziet vai izlauziet kabelim vajadzīgo caurumu (pozīcijas skatīt nodaļā „Tehniskie dati / Izmēri un savienojumi"). Ja nepieciešams, asās malas novīlējiet ar vīli. » Izvelciet elektrotīkla kabeli caur kabeļa uzmavu un pievienojiet pie tīkla pieslēguma spailēm.

10.2.3 Slodzes samazināšanas releja pieslēgums

Elektriskajā sadalē pieslēdziet slodzes samazināšanas releju, ja pastāv vēl citas elektriskās iekārtas, piemēram, silta ūdens tvertne, kas darbojas ar elektribu. Slodzes nomešana notiek tad, kad darbojas caurplūdes ūdenssildītājs.

Prasība īpašumam

Savienojiet fāzi, kas ieslēdz slodzes samazināšanas releju, ar izīmēto spaili iekārtas tīkla pieslēguma spaiļu blokā (skatīt nodaļu „Tehniskie dati / Elektriskā shēma").

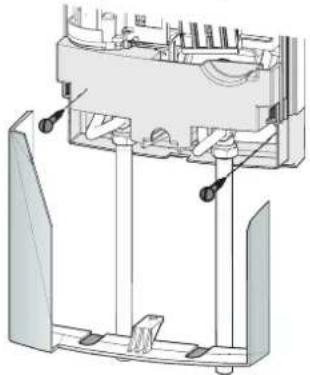

10.2.4 Ūdens instalācija virs apmetuma

Norāde

Šādā pieslēgumā iekārta iegūst citu aizsardzības pakāpi.

Izlabojiet tipa plāksnīti. Nosvītrojiet IP 25 un ievelciet krustiņu lodziņā IP 24. Šim nolūkam izmantojiet lodīšu pildspalvu.

Uzstādiet ūdens noslēgus ar blīvēm, lai noslēgtu zemapmetuma pievienojumu. Piemontējiet piemērotu spiedienizturīgu armatūru.

» Aizmugurējās sienas apakšdaļu nofiksējiet pie aizmugurējās sienas augšdaļas. Pieskrūvējiet pie iekārtas pieslēguma caurules. Nostipriniet aizmugurējo sienu apakšā ar divām papildu skrūvēm.

Iekārtas pārsedzītē izlauziet caurumus caurvadiem. Ja nepieciešams, asās malas novīlējiet ar vīli. » Aizmugurējās sienas apakšējo daļu sabīdiet zem armatūras pieslēguma caurules un nofiksējiet. Pieskrūvējiet pie iekārtas pieslēguma caurules.

10.3 Montāžas pabeigšana

» Atveriet slēgvārstu auksta ūdens pievadā vai dubultkrānam.

11. Ekspluatācijas sākšana

BRĪDINĀJUMS Strāvas trieciens. Iekārtas ekspluatāciju drīkst uzsākt vienīgi speciālists, ievērojot visus drošības noteikumus.

11.1 Pirmreizējā ekspluatācijas sākšana

Vairākas reizes atgrieziet un aizgrieziet visus pievienotos ūdens patēriņa krānus, līdz cauruļvadu tīkls un iekārta ir atgaisoti. Veiciet hermētiskuma kontroli.

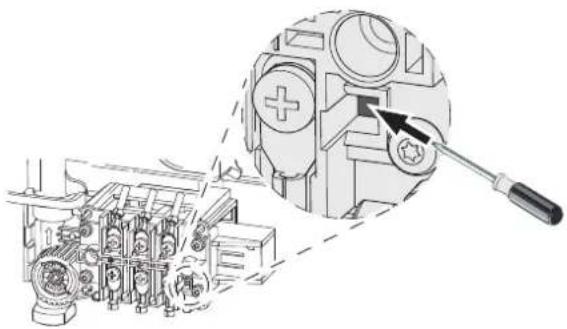

Aktivizējiet drošības spiediena ierobežotāju, stingri iespiežot atbloķēšanas taustiņu (iekārta tiek piegādāta ar deaktivizētu drošības spiediena ierobežotāju). Uzlieciet iekārtas pārsegu, lai tas ar skaņu nofiksētos. Pārbaudiet iekārtas pārsega novietojumu. Ieslēdziet tīkla spriegumu. Pārbaudiet iekārtas darbību.

Iekārtas nodošana citam lietotājam

Izskaidrojiet lietotājam iekārtas darbības principu un iepazīstiniet viņu ar iekārtas lietošanu. Norādiet lietotājam iespējamos riskus, jo īpaši applūšanas risku. Atdodiet šo instrukciju.

Skatīt nodaļu „Pirmreizējā ekspluatācijas sākšana".

12. Noņemšana no ekspluatācijas

Atvienojiet iekārtu no tīkla pieslēguma, atvienojot visus polus.

Iztukšojiet iekārtu (skatīt nodaļu „Apkope").

13. Traucējumu novēršana

Traucējums Cēlonis Novērsana
Pārak maza caur-plüde.	Aizsērējis iekātas filtrs.	Iztīriet filtru.
Caurplūdes regulators neieslēdzas, neraugo-ties uz pilnībā atvērtu armatūr.	Netiek sasniegts ne-pieciesamais ieslēg-šanas daudzums, lai ieslēgtos sildīsana.	Iztīriet filtru.
Ierice, neraugoties uz dzirdamu spiedena starpības slēdza ie-slēgānsos, nesasildaūdeni.	Drośības spiediena ierobežotājs (AP 3) drośības dēl ir izslē-dzis ierici.	Likvidējiet traucējuma cēloni (piēmēram, bo-jats spiedena värsts).
		Pasargājiet siltumsis-tēmu no pārkarśanas, uz vienu minūti atverot patēriŋa krūn, kas instalëts tālāk aiz iekārtas. Sādā veidā siltumsistēmā sama-zināsies spiediens, un tā tiks arī atdzesēta.
		Kad pastāv plūsmas spiediens, aktivizējiet drośības spiedena je-robežotāju, nospiéžot atblokešanas taustɪgu (skāṭt nodalu „Pirm-reizējā ekspluatacijas sākṣana").
	Siltumsistēmas defeks.	Izmēriet sildīsanas sistēmas pretestūbu un nomainiet pretestū-bu, ja nepieciešams.

14. Apkope

BRĪDINĀJUMS Strāvas trieciens Pirms jebkādiem darbiem vienmēr atvienojiet iekārtu no tīkla pieslēguma, atvienojot visus polus.

Iekārtas iztukšošana

Pirms apkopes darbiem jūs varat iekārtu iztukšot.

BRĪDINĀJUMS Apdegumi Iztukšojot iekārtu, var iztecēt karsts ūdens.

» Aizveriet slēgvārstu aukstā ūdens padevē vai dubultmājā. » Atveriet visus ūdens patēriņa krānus. » Atvienojiet no iekārtas ūdens pieslēgumus. » Demontēto iekārtu uzglabājiet no sala pasargātā vietā, jo iekārtā vēl ir palicis ūdens, kas sasalstot var radīt bojājumus.

Filtrēšana 2602020949

Ja filtrs ir aizsērējis, iztīriet filtru, kas atrodas aukstā ūdens pieslēguma skrūvsavienojumā. Pirms sākat filtra demontāžu, tīrīšanu un iemontēšanu, aizveriet aukstā ūdens padeves slēgvārstu.

15. Tehniskie dati

15.1 Izmēri un savienojumi

b02	Caurvads elektrības vadiem I
c01	Aukstāūdens pievads	Ärejā vitne	G 1/2 A
c06	Siltāūdens izvads	Ärejā vitne	G 1/2 A

Alternatīvas pieslēgšanas iespējas

D0000019778

b02	Caurvads elektrifbas vadiem I
b03	Caurvads elektrifbas vadiem II
b04	Caurvads elektrifbas vadiem III

15.2 Elektriskā shēma 3/PE ~ 400 V

8502020002

Prioritātes slēgums ar LR 1-A

85_02_02_0003

1 Vadības vads uz 2. iekārtas (piemēram, siltā ūdens tvertnes, kas darbojas ar elektribu) kontaktoru. 2 Vadības kontakts atveras, kad ieslēdzas caurplūdes ūdens sildītājs.

15.3 Siltā ūdens padeves jauda

Siltā ūdens padeves jauda ir atkarīga no tīkla sprieguma, iekārtas elektriskās jaudas un aukstā ūdens ieejas temperatūras. Nominālais spriegums un nominālā jauda ir norādīta tipa plāksnītē (skatīt nodaļu „Problēmu novēršana").

Elektriskā jauda, kW Siltāūden s padeves jauda 38 °C, l/min.
Nominālais spiregums pienakōsā aukstāūden temperatura
400 V	5 °C	10 °C	15 °C	20 °C
13,5	5,8		6,9	8,4
18,0	7,8		9,2	11,2
21,0	9,1		10,7	13,0
24,0	10,4		12,2	14,9

Elektriskā jauda, kW	Siltā udens padeves jauda 50 °C, l/min.
Nominālais spiregums	pienākosā aukstā udens temperatūrā
400 V	5 °C 10 °C	15 °C 20 °C
13,5	4,3 4,8 5,5	6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4

15.4 Izmantošanas jomas / Konversijas tabula

Īpatnējā elektriskā pretestība un īpatnējā elektriskā vadītspēja (skatīt nodaļu „Datu tabula").

Norma pie 15 °C			20 °C			25 °C
Pre-testibaρ ≥	Vadītspēja σ ≤		Pre-testibaρ ≥	Vadītspēja σ ≤		Pre-testibaρ ≥	Vadītspēja σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Spiediena kritums

Armatūras

Spiediena kritums armatürás, kad plúsmas tilpums ir 10 l/min.
Viensvirus maisitájs, apm.	MPa	0,04 - 0,08
Armatürara termostatu, apm.	MPa	0,03 - 0,05
Rokas duša, apm.	MPa	0,03 - 0,15

Cauruļvadu tīkla izmēri

Aprēķinot cauruļvadu tīkla izmērus, ieteicams pieņemt, ka spiediena kritums ikkatrā ir 0,1 MPa.

15.6 Avārijas apstākļi

Traucējumu gadījumā instalācijā tlaicīgi ir iespējama temperatūra maks. 95°C, ja spiediens ir 1,2 MPa.

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Ražotājs		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Slodzes profils		XS	S	S	S
Energoeftektivitätes klase		A	A	A	A
DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 21 DDLT PinControl 24
Străvas patērīns gadā	kWh	469	483	483	483
Enerçijas lietderības koeficients	%	39	38	38	38
Temperatūras rūnpīcas iestatījums °C --
Skañas jaudas līmenis dB(A) 15 15 15 15
Ipaşi norādījumi efektivitätes mērišanai		Néra	Néra	Néra	Néra

15.8 Datu tabula

		DDLT PinControl13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Elektriskie raksturlielumi
Nominalais spiregums	V	400	400	400	400
Nominalä jauda, 400 V, I pakAPE min.	kW	4,6	6,3	7,4	8,3
Nominalä jauda, 400 V, I pakAPE maks.	kW	10,6	14,3	16,8	19,0
Nominalä jauda, 400 V, II pakAPE maks.	kW	6,8	9,2	10,8	12,2
Nominalä jauda, 400 V, II pakAPE maks.	kW	13,5	18,0	21,1	23,8
Nominalä strava	A	19,5	26	31	35
Drošinātājs	A	20	25	32	35
Fazes		3/PE	3/PE	3/PE	3/PE
Frekvence	Hz	50 50 50 50
Ipatnějā pretestība ρ15 ≥ (ja ǒaukst ≤25°C)	Ω cm	900	900	900	900
Ipatnějā vadītspēja σ15≥ (ja ǒaukst ≤25°C)	μS/cm	1111	1111	1111	1111
Versijas
Aizsardzības pakAPE (IP)		IP25	IP25	IP25	IP25
Aizsardzības klase		1	1 1 1
Izoláčijas apvalku		plastmasa	plastmasa	plastmasa	plastmasa
Siltumsistēma		Neizolēta stieple	Neizolēta stieple	Neizolēta stieple	Neizolēta stieple
Pleslēguma kārvas
Pievienošana üdensvadam		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Lietošanas ierobežojumi
Maks. piejaujamais spiediens	MPa	1 1 1
Věrtibas
Maks. piējaujamā ùdenis ieejas temperatūra	°C	25	25	25	25
Ieslēgšanas limeṇa I	l/min.	2,4	3,0	3,5	4,1
Ieslēgšanas limeṇa II	l/min.	3,9	4,9	5,6	6,3
Spiediena kritums, pastāvot plūsmai	MPa	0,09	0,11	0,13	0,15
Plūsmas tilpums, kas rada spiediena kritumu	l/min.	3,9	4,5	5,6	6,3
Plūsmas tilpuma ierobežojums pie	l/min.	4,7	5,9	7,0	7,8
Siltā üden siodrošinājums	l/min.	7,0	9,4	11,1	12,5
Δδ pie nodrošinājuma	K	26	26	26	26
Hidrauliskie dati
Nominalais tilpums	l	0,4	0,4	0,4	0,4
Izmēri
Augstums	mm	485	485	485	485
Platums	mm	226	226	226	226
Dzijums	mm	93	93	93	93
Svars
Maks. piējaujamais spiediens	kg	3,6	3,6	3,6	3,6

Garantija

Vācijas uzņēmumu garantijas noteikumi neattiecas uz iekārtām, kas pirktas ārpus Vācijas. Valstīs, kurās mūsu meitas uzņēmumi tirgo mūsu izstrādājumus, attiecīgu garantiju var izsniegt tikai šis meitas uzņēmums. Šāda garantija tiek piešķirta tikai tad, ja meitas uzņēmums izstrādājis savus garantijas noteikumus. Iekārtai netiek piešķirtas nekādas CITAS garantijas.

Iekārtām, kas iegādātas valstīs, kurās mūsu meitas uzņēmumi netirgo mūsu izstrādājumus, nevaram piešķirt nekādas garantijas. Šis punkts neattiecas uz garantijām, ko izsniedz importētājs.

Vide un UTILIZĀCIJA

Palīdziet sargāt vidi! Utilizējiet izlietotos materiālus saskaņā ar valstī spēkā esošajiem noteikumiem.

LIETOŠANA
