Toote tüüp	Hüdrauliliselt juhitav läbivooluboiler
Kaubamärk	AEG
Mudel	DDLT PinControl 24
Mõõtmed (K x L x S)	485 x 226 x 93 mm
Kaal	3.6 kg
Elektritoide	400 V kolmefaasiline, 50 Hz, 35 A
Nimivõimsus	24 kW (2 võimsustaset)
Maksimaalne lubatud rõhk	1 MPa (10 bar)
Maksimaalne sisselaske temperatuur	25 °C
Käivitusvool (kiirus 1 / kiirus 2)	4,1 / 6,3 l/min
Sooja vee voolukiirus (Δθ 26 K)	12,5 l/min
Kaitseaste	IP25 (IP24 pindpaigalduse korral)
Energiatõhususe klass	A
Aastane energiatarve	483 kWh
Müratase	15 dB(A)
Hüdraulilised ühendused	G 1/2 A (isemeeskeere)
Küttesüsteem	Paljas traat sünteetilises ümbruses
Hooldus ja puhastus	Puhastada külma vee sisselaske filtrit; eemaldada kraanide katlakivi
Ohutus	Ohutusrõhulüliti; ülekuumenemiskaitse; kohustuslik mitmepooluseline väljalülitus
Paigaldusjuhised	Vertikaalne seinapaigaldus, külmumiskindel, kvalifitseeritud paigaldaja poolt
Garantii	Vastavalt kohaliku filiaali tingimustele

Korduma kippuvad küsimused - DDLT PinControl 24 AEG

Kuidas valida sobiv võimsustase?

Kasutage võimsuse valijat: asend Osaline võimsus väikese vooluhulga korral (kraanikauss), asend Täisvõimsus vanni või duši jaoks.

Miks pole kuum vesi piisavalt kuum?

Kui vooluhulk on liiga suur, vähendage seda kraanist. Kontrollige, et valija on Täisvõimsus asendis. Vajadusel segage külma veega.

Mida teha pärast veekatkestust?

Lülitage seade kaitselüliti abil välja, avage kuumaveekraan 1 minutiks õhu väljalaskmiseks, seejärel taastage toide.

Kuidas puhastada seadme filtrit?

Sulgege külma vee sulgekraan, demonteerige filter sisselasketorus, puhastage see, seejärel pange tagasi.

Seade ei lülitu sisse, mida kontrollida?

Kontrollige elektrikilbi kaitselüliteid. Veenduge, et veekulu on piisav (vähemalt 4,1 l/min) ja kuumaveekraan on täielikult avatud.

Kas ma saan kasutada eelsoojendatud vett?

Ei, seade ei ole heaks kiidetud eelsoojendatud vee järelsoojendamiseks. Sisselaske temperatuur ei tohi ületada 25 °C.

Kuidas seadet pärast paigaldamist või tühjendamist õhutada?

Avage ja sulgege mitu korda kõiki ühendatud kraane, kuni õhk on eemaldatud. Tehke tiheduse kontroll.

Millist regulaarset hooldust soovitatakse?

Puhastage regulaarselt vee sisselaske filtrit. Eemaldage katlakivi dušiotsadelt ja joa regulaatoritelt. Kontrollige lekete puudumist.

Seade teeb sisselülitusheli, kuid ei soojenda: mida teha?

Ohutusrõhulüliti võis rakenduda. Laske kuumal veel voolata 1 minut, seejärel vajutage lähtestusnuppu (kaane all). Kui probleem püsib, mõõtke küttesüsteemi takistust.

Millised on minimaalsed vahemaad paigaldamisel?

Vaadake kaasasolevat paigaldusmalli. Seade tuleb paigaldada vertikaalselt, külmumiskindlalt ja hoolduseks ligipääsetavana. Järgige juhendis näidatud vahemaid.

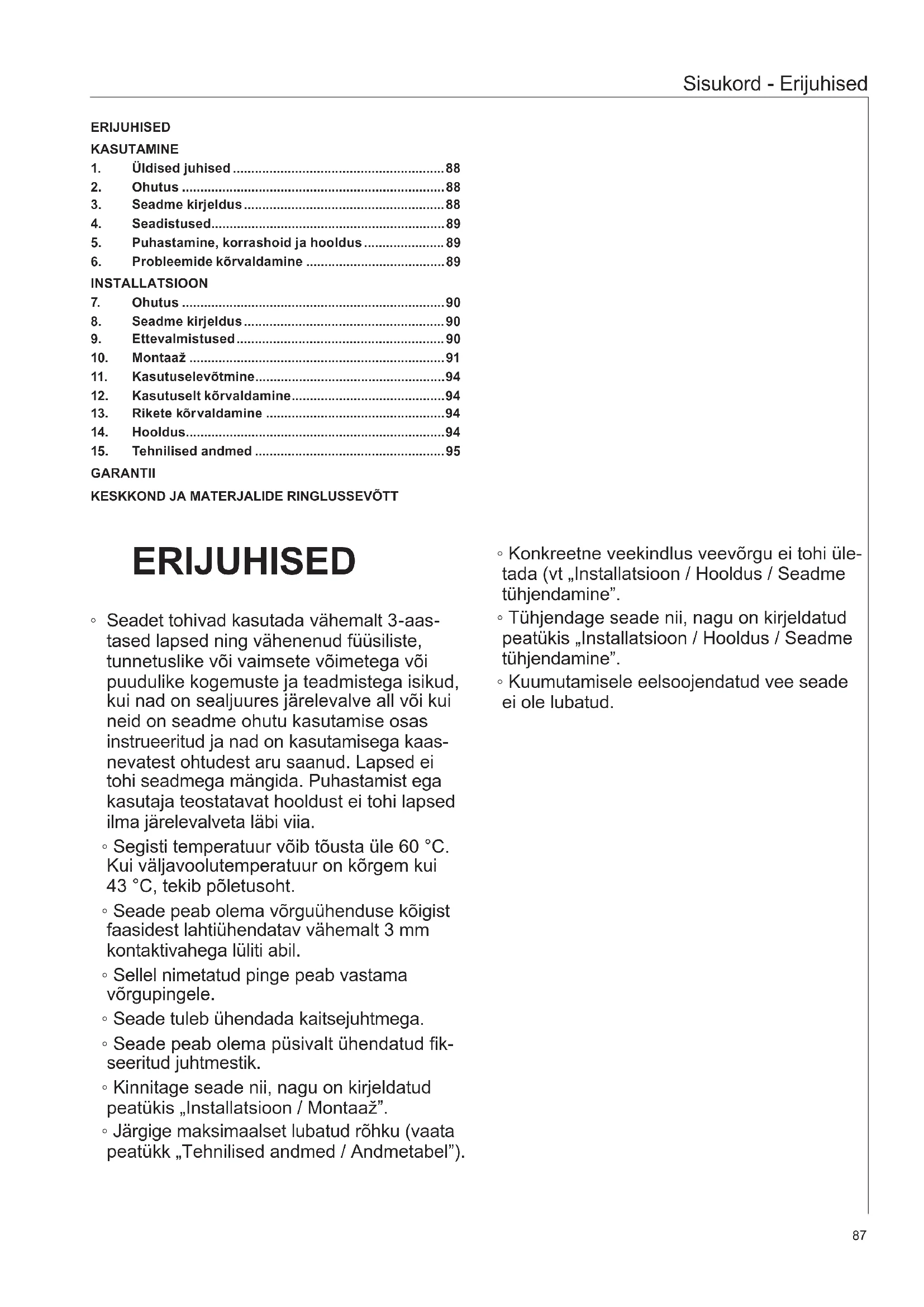

KASUTUSJUHEND DDLT PinControl 24 AEG

Kasutamine ja Paigaldamine 87

Caurpludes udens silditajs ar hidraulisko vadibu

Apkalposana un Instalešana 98

Hidrolik kumandali aninda su isitici si

1. Üldised juhised 88
2. Ohutus 88
3. Seadme kirjeldus 88
4. Seadistused 89
5. Puhastamine, korrashoid ja hooldus 89
6. Probleemide kõrvaldamine 89

INSTALLATSIOON

1. Ohutus 90
2. Seadme kirjeldus 90
3. Ettevalmistused 90
4. Montaaž 91
5. Kasutuselevõtmine 94
6. Kasutuselt kõrvaldamine 94
7. Rikete kõrvaldamine 94
8. Hooldus 94
9. Tehnilised andmed 95

GARANTII

KESKKOND JA MATERJALIDE RINGLUSSEVÕTT

ERIJUHISED

Seadet tohivad kasutada vähemalt 3-aastased lapsed ning vähenenud füüsiliste, tunnetuslike või vaimsete võimetega või puudulike kogemuste ja teadmistega isikud, kui nad on sealjuures järelevalve all või kui neid on seadme ohutu kasutamise osas instrueeritud ja nad on kasutamisega kaasnevatest ohtudest aru saanud. Lapsed ei tohi seadmega mängida. Puhastamist ega kasutaja teostatavat hooldust ei tohi lapsed ilma järelevalveta läbi viia.

• Segisti temperatuur võib tõusta üle 60 °C. Kui väljavoolutemperatuur on kõrgem kui 43 °C, tekib põletusoht. Seade peab olema võrguühenduse kõigist faasidest lahtiühendatav vähemalt 3 mm kontaktivahega lüliti abil.
• Sellel nimetatud pinge peab vastama võrgupingele. Seade tuleb ühendada kaitsejuhtmega. Seade peab olema püsivalt ühendatud fikseeritud juhtmestikuga.
• Kinnitage seade nii, nagu on kirjeldatud peatükis „Installatsioon / Montaaž". Järgige maksimaalset lubatud rõhku (vaata peatükk „Tehnilised andmed / Andmetabel").
• Konkreetne veekindlus veevõrgu ei tohi ületada (vt „Installatsioon / Hooldus / Seadme tühjendamine"). Tühjendage seade nii, nagu on kirjeldatud peatükis „Installatsioon / Hooldus / Seadme tühjendamine". Kuumutamisele eelsoojendatud vee seade ei ole lubatud.

KASUTAMINE

1. Üldised juhised

Peatükid "Erijuhised" ja "Kasutamine" on mõeldud nii seadme kasutajale kui ka tehnikule.

Peatükk "Installatsioon" on mõeldud tehnikule.

Juhis

Lugege käesolev juhend enne seadme kasutamist hoolikalt läbi ja hoidke alles.

Vajadusel andke juhend järgmisele omanikule edasi.

1.1 Ohutusjuhised

1.1.1 Ohutusjuhiste ülesehitus

TUNNUSSÕNA Ohu liik

Siin on kirjeldatud ohutusjuhise eiramise võimalikke tagajärgi.

» Siin on toodud ohu vältimise meetmed.

1.1.2 Sümbolid, ohu liik

Sümboh Ohu liik
!	Vigastusoht
	Elektrilögioht
	Põletusoht (Põletusoht, sh kuuma vedelikuga)

1.1.3 Tunnussõnad

TUNNUSSÖ-NA	Tähendus
OHT	Juhised, mille eiramise tagajäreks on rasked vigas-tused või surm.
HOIATUS	Juhised, mille eiramine võib kaasa tuua raskeid vi-gastusi või surma.
ETTEVAA-TUST	Juhised, mille eiramine võib pöhjustada keskmise raskusega või kergeid vigastusi.

1.2 Muud sümbolid käesolevas dokumentatsioonis

Juhis

Üldised juhised on tähistatud kõrvaloleva sümboliga.

» Lugege juhiste tekstid hoolikalt läbi.

Sümbel Tähendus
!	Varaline kahju (seadme- ja keskkonnakahjustused, kaudsed kah-jud)
	Seadme jäätmekäitlus

» See sümbol näitab, et Te peate midagi tegema. Nõutavaid toiminguid kirjeldatakse samm-sammult.

1.3 Mõõtühikud

Juhis

Kõik mõõtmed on millimeetrites, kui ei ole märgitud teisiti.

2. Ohutus

2.1 Sihipärane kasutamine

Seade on mõeldud kasutamiseks koduses majapidamises. See on ohutult kasutatav ka instrueerimata isikute poolt. Seadet võib kasutada ka kodusest majapidamisest väljaspool, nt väikeettevõttes, tingimusel et kasutamine toimub samal viisil.

Surveseade on mõeldud puhta joogivee soojendamiseks. Seadme abil saab varustada ühte või mitut tarbimiskohta.

Teistsugust või eespool nimetatust erinevat kasutamist loetakse mittesihipäraseks. Sihipärase kasutamise juurde kuulub ka käesoleva juhendi ja kasutatavate tarvikute juhendite järgimine.

Juhis

Kuumutamisele eelsoojendatud vee seade ei ole lubatud.

2.2 Üldised ohutusjuhised

ETTEVAATUST põletusoht

Segisti temperatuur võib kasutamise ajal tõusta üle 60 °C.

Kui väljundtemperatuur on kõrgem kui 43 °C, tekib põletusoht.

HOIATUS vigastusoht

Seadet tohivad kasutada vähemalt 3-aastased lapsed ning vähenenud füüsiliste, tunnetuslike või vaimsete võimetega või puudulike kogemuste ja teadmistega isikud, kui nad on sealjuures järelevalve all või kui neid on seadme ohutu kasutamise osas instrueeritud ja nad on kasutamisega kaasnevatest ohtudest aru saanud. Lapsed ei tohi seadmega mängida. Puhastamist ega kasutaja teostatavat hooldust ei tohi lapsed ilma järelevalveta läbi viia.

Varaline kahju

Kasutaja peab seadet ja segistit külmumise eest kaitsma.

2.3 Kontrollmark

Vaata seadmel olevat andmesilti.

3. Seadme kirjeldus

Hüdrauliliselt juhitav läbivoolboiler soojendab vett sel ajal, kui vesi läbi seadme voolab. Kui segisti avatakse ja sisselülitus-vooluhulk (vaata peatükk "Tehnilised andmed / Andmetabel") on ületatud, lülitub kuumutusvõimsus automaatselt sisse. Sooja vee vooluhulka ja temperatuuri saate seada segistilt.

Valida saate 2 võimsusastme vahel. Lisaks juhitakse 2 võimsusastet olenevalt läbivoolukogusest hüdrauliliselt.

Läbivoolukoguse regulaator tasakaalustab survekõikumised ja tagab seega üldjoontes ühtlase temperatuuri. Juhtsüsteem piirab läbivoolukogust ja kindlustab niimoodi alati joogivee piisava soojendamise.

Küttesüsteem

Sukelspiraaliga küttesüsteemil on survekindel plastkest. Küttesüsteem sobib pehme ja kareda vee jaoks, see on

praktiliselt katlakivikindel. Küttesüsteem tagab kiire ja tõhusa soojaveevarustuse.

4. Seadistused

1 Vahendatud võimsus

Väikese läbivooluhulga korral lülitub sisse 1/3, suurema läbivooluhulga korral 2/3 kuumutusvõimsusest. See seadistus sobib nt katepesuks.

2 Täisvõimsus

Väikese läbivoolukoguse korral lülitub sisse pool kuumutusvõimsusest, suurema läbivoolukoguse korral kogu küttevõimsus. See seadistus sobib nt nõudepesuks.

Fikseerige võimsuse valikulüliti soovitud asendisse.

Seadistussoovitus termostaatsegisti kasutamisel

» Seadke võimsuse valikulüliti täisvõimsusele.

4.1 Soovitus segistite seadistamiseks

Juhis

Kui täielikult avatud kraani ja täisvõimsuse korral jääb püsiväljavoolutemperatuur saavutamata, siis voolab läbi seadme rohkem vett, kui küttesüsteem jõuab soojendada (seade on jõudnud võimsuspiirini)

» Vähendage kraani abil veekogust.

väike väljavoolukogus = kõrge väljavoolutemperatuur suur väljavoolukogus = madal väljavoolutemperatuur

Kahe nupuga segisti

Vöimsusaste Kasutu\$valdkond

Vähendatud vöimsus kätepesuvalamu

Täisvöimsus vann, duߧ, köögivalamu

Liiga kõrge temperatuuri ja täielikult avatud segisti korral lisage külma vett.

Kangsegisti

Vöimsusaste Kasutu\$valdkond
Täisvöimsus kõik

Keerake segisti kang kõrgeimale temperatuurile. Avage segisti täielikult. Tõstke segistit aeglaselt sulgedes väljavoolutemperatuuri. Langetage väljavoolutemperatuuri külma vett lisades või segistit võimalusel rohkem avades.

Pärast veekatkestust

Varaline kahju

Pärast veekatkestust tuleb seade järgmiste sammudega uuesti kasutusele võtta, et mitte rikkuda sukelspiraaliga küttesüsteemi.

Lülitage kaitsmete väljalülitamise abil seadme elektritoide välja. Avage segisti üheks minutiks, kuni seadmes ja sellele eelnevas külmavee-pealevoolutorus ei ole enam õhku. Lülitage elektritoide jälle sisse.

5. Puhastamine, korrashoid ja hooldus

Ärge kasutage abrasiivseid või lahustipõhiseid puhastusvahendeid. Seadme korrashoiuks ja puhastamiseks piisab niiskest lapist. Kontrollige segisteid regulaarselt. Segistite väljavooludelt saate katlakivi eemaldada tavaliste katlakivieemaldusvahendite abil.

6. Probleemide kõrvaldamine

Problem	Pöhjus	Körvaldamine
Seade ei lültu sisse,kuigi soojoyeekraan on täielikult avatud.	Puudub toitepinge.	Kontrollige hoone elektrIPAigaldise kaits-meid.
	Läbivoolukogus on küttevoïmsuse sis-selülitamiseks liiga väike. Segistisöel vöidusipihusti on katlaki-viga ummistunud vöimärändunud.	Puhastage sõel vöidusipihusti ja / vöi eemaldage katlakivi.

Kui te ei suuda põhjust kõrvaldada, siis kutsuge tehnik. Parema ja kiirema abi saamiseks teatage talle andmesildil olev number (000000-0000-0000):

D00000041614

INSTALLATSIOON

7. Ohutus

Seadet võib paigaldada, kasutusele võtta ning hooldada ja remontida ainult vastava väljaõppega tehnik.

7.1 Üldised ohutusjuhised

Me tagame seadme laitmatu talitluse ja töökindluse üksnes juhul, kui kasutatakse seadme jaoks mõeldud originaal-lisavarustust ja -varuosi.

Varaline kahju

Järgige maksimaalset pealevoolutemperatuuri. Kõrgema temperatuuri korral võib seade kahjustada saada. Maksimaalset pealevoolutemperatuuri saate piirata keskse termostaatsegisti paigaldamisega.

7.2 Eeskirjad, standardid ja ettekirjutused

Juhis

Järgige kõiki riiklikke ja kohalikke eeskirju ja ettekirjutusi.

Kaitseklass IP 25 (veejoa eest kaitstud) on tagatud ainult nõuetekohaselt paigaldatud juhtme läbiviikude korral. Vee elektriline eritakistus ei tohi olla väiksem kui andmesildil näidatud. Keskse veevärgi puhul tuleb arvesse võtta kõige madalamat vee elektrilist eritakistust (vaata peatükki „Tehnilised andmed / Kasutustingimused / Teisendustabel"). Vee elektrilise eritakistuse või elektrijuhtivuse saate teada oma veevarustusvõrgu ettevõttelt.

8. Seadme kirjeldus

8.1 Tarnekomplekt

Koos seadmega tarnitakse:

seinakinnitus - seinakanduri tikkpolt paigaldussabloon 2 topeltniplit (külm vesi sulgurventiiliga) lameühendid kaabli läbiviik (elektritoitekaabel üleval / all) kruvid / tüüblid täiendava tagaseinakinnituse jaoks krohvipealse veeühenduse korral

9. Ettevalmistused

9.1 Paigalduskoht

Varaline kahju

Seadet tohib paigaldada ainult külmumisohuta ruumi.

Paigaldage seade tarbimiskoha lähedusse vertikaalselt.

Seade sobib paigaldamiseks nii valamu alla kui ka valamu kohale.

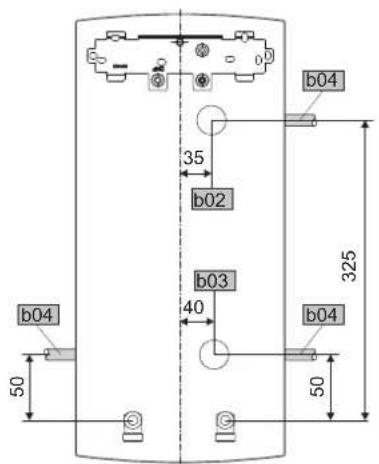

9.2 Vähimad vahekaugused

D0000060809

Törgeteta töö tagamiseks ja hooldustööde võimaldamiseks järgida vähimaid lubatud vahekaugusi.

9.3 Veetorustikuga ühendamine

Kaitamine eelsoojendatud veega ei ole lubatud. Kaitseklapp ei ole nõutav. Kaitseklapid kuumaveetorus ei ole lubatud. Loputage veetorustik korralikult läbi.

Veenduge, et saavutatakse seadme sisselülitamiseks vajalik vooluhulk (vaata peatükk „Tehnilised andmed / Andmetabel"). Kui vajalikku vooluhulka täielikult avatud kraani korral ei saavutata, suurenda ge survet veetorustikus.

Segistid

Kasutage sobivaid survesegisteid. Avatud (survevabad) segistid ei ole lubatud.

Termostaat-survesegistid peavad sobima hüdrauliliselt juhitavatele läbivooluboileritele.

Juhis

Külmavee-pealevoolus olevat sulgeventiili ei tohi kasutada läbivoolu vahendamiseks. See on mõeldud pealevoolu sulgemiseks seadmesse.

Vestorude lubatud materjal

Külmavee pealevoolutoru: kuumtsingitud terastoru, roostevabast terasest toru, vasktoru või plasttoru. Kuumavee väljavoolutoru: roostevabast terasest toru, vasktoru või plasttoru.

Varaline kahju

Plasttorusüsteemide kasutamisel järgige maksimaalset pealevoolutemperatuuri ja maksimaalset lubatud rõhku (vaata peatükki „Tehnilised andmed / Andmetabel").

Painduvad veevoolikud

» Painduvate veevoolikutega installatsiooni korral kasutage torukaarte keerdumise vältimiseks seadme sees bajonett-liitmikke. » Kinnitage tagasein alaservast kahe lisakruviga.

10. Montaaž

10.1 Standardmontaaž

Elektrühendus üleval, krohvi all olev installatsioon. Veeühendus - krohvi all olev installatsioon.

Muid montaaživõimalusi vaata peatükist „Alternatiivsed paigaldusviisid":

Elektrühendus - krohvi all, all. Elektrühendus - krohvi peal. - Koormusvahendusrelee ühendamine. Veeühendus - krohvi peal. Veeühendus - krohvi all seadme väljavahetamisel.

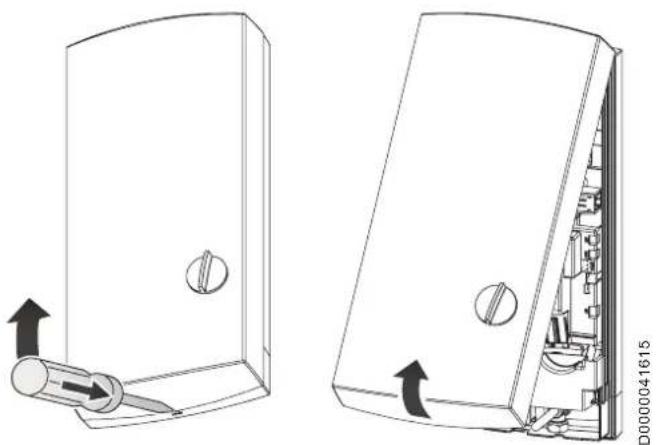

Seadme avamine

» Avage seade, vabastades selleks fiksaatorluku.

» Võtke ära tagasein, vajutades mõlemat fiksaatorit ja tõmmates tagaseina alaosa ettepoole ära.

Elektrikaabli ettevalmistamine

2602020887

Märkige paigaldussablooni abil puuravade asukohad. Paigaldamisel krohvipealsete veethendustega peate lisaks märkima sablooni alaosas olevad kinnitusavad. Puurige avad ning kinnitage seinakandur 2 kruvi ja 2 tübliga (kruvid ja tüblid ei kuulu tarnekomplekti). Paigaldage kaasasolev tikkpolt. Paigaldage seinakandur.

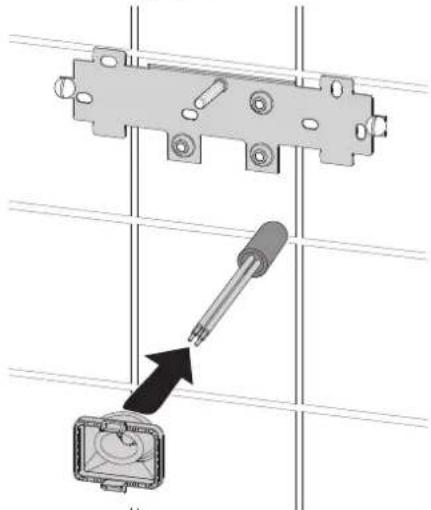

Kaabli läbiviigu paigaldamine

26_02_02_0950

Paigaldage kaabli läbiviik. Kui toitekaabli ristlõige on suurem kui 6 mm², peate kaabli läbiviigus olevat ava suurendama.

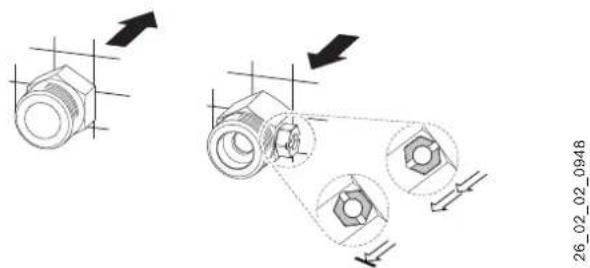

Veeühenduse teostamine

Varaline kahju

Teostage kõik veetorustiku ühendus- ja installatsioonitööd vastavalt eeskirjadele.

Tihendage topeltniplid ja keerake sisse.

Varaline kahju

Külmavee-pealevoolus olevat sulgurventiili ei tohi kasutada läbivoolu vahendamiseks.

Tagaseina ettevalmistamine

Varaline kahju

Kui murrate mõne ava tagaseinas kogemata valesse kohta, peate kasutusele võtma uue tagaseina.

Murdke tagaseina ettenähtud kohast kaabli läbiviigu jaoks ava. Vajadusel viilige teravad servad viiliga maha.

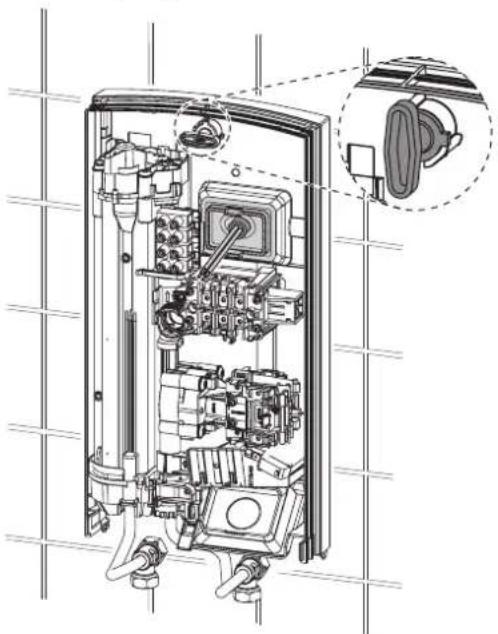

Seadme paigaldamine

Lükake tagasein üle tikkpoldi ja kaabli läbiviigu. Tõmmake kaabli läbiviik tagaseina avasse, hoides tangidega fiksaatoritest, kuni mõlemad fiksaatorid kuuldavalt fikseeruvad. Eemaldage transpondikordig vee ühendusotsakutest. Suruge seadme tagasein tugevalt vastu seina ja lukustage kinnituspide, keerates seda 90° võrra paremale.

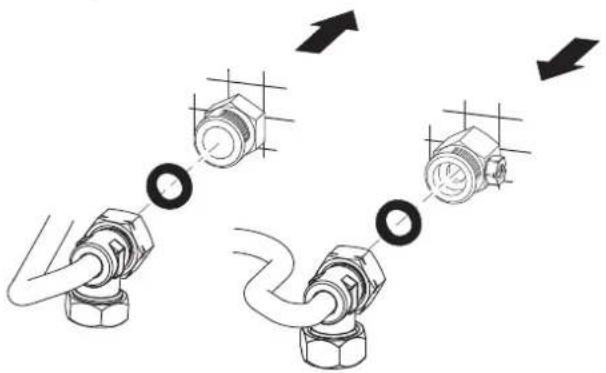

Keerake veeühendustorud koos lametihenditega topeltniplitele.

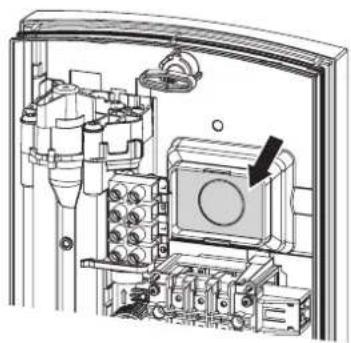

Varaline kahju

Seadme talitlemiseks peab sõel olema paigaldatud. Seadme väljavahetamisel kontrollige, kas sõel on olemas (vaata peatükk „Hooldus").

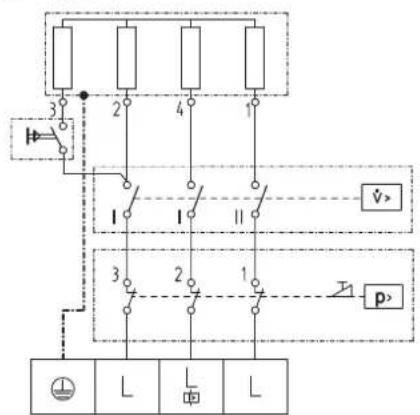

Elektrühenduse teostamine

HOIATUS elektrilöögi oht

Teostage kõik elektrilised ühendus- ja installatsioonitööd vastavalt eeskirjadele.

HOIATUS elektrilöögi oht

Ühendus elektrivõrguga on lubatud ainult püsiühendusena, kasutades eemaldatavat kaabli läbiviiku. Seade peab olema võrguühenduse kõigist faasidest lahtiühendatav vähemalt 3 mm kontaktivahega lüliti abil.

HOIATUS elektrilöögi oht

Jälgige, et seade oleks ühendatud kaitsejuhiga.

Varaline kahju

Järgige andmesilti. Sellel nimetatud pinge peab vastama võrgupingele.

» Ühendage elektritoitekaabel klemmliistuga (vaata peatükk „Tehnilised andmed / Elektriskeem").

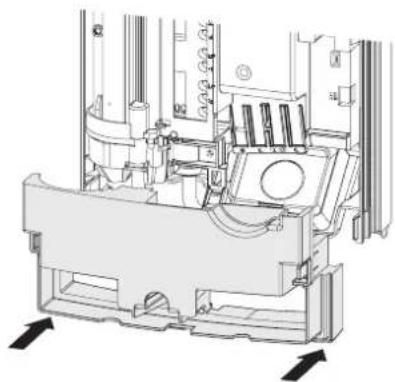

Tagaseina alaosa paigaldamine

20 20 20

» Paigaldage tagaseina alaosa tagaseinale ja laske fikseeruda.

» Seadke paigaldatud seade loodi: selleks keerake kinnituspide lahti, seadke elektrühendus ja tagasein õigesse asendisse ning keerake kinnituspide uuesti kinni. Kui seadme tagasein ei ole tihedalt vastu seina, võite seadme alaserva kinnitada kahe lisakruviga.

10.2 Alternatiivsed paigaldusviisid

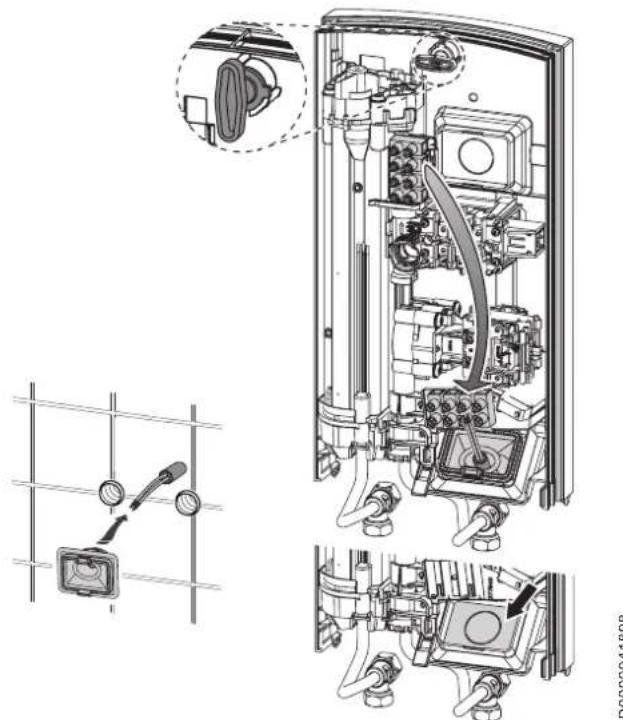

10.2.1 Elektrühendus - krohvalune, all

Paigaldage kaabli läbiviik.

Varaline kahju. Kui murate mõne ava tagaseinas kogemata valesse kohta, peate kasutusele võtma uue tagaseina.

» Murdke tagaseina ettenähtud kohta kaabli läbiviigu jaoks ava. Vajadusel vilige teravad servad viiliga maha. » Paigutage seadmes olev klemmliist ümber ülevalt alla. Lükake tagasein üle tikkpoldi ja kaabli läbiviigu. Tõmmake kaabli läbiviik tagaseina avasse, hoidestangidega fiksaatoritest, kuni mõlemad fiksaatorid kuuldavalt fikseeruvad. » Suruge seadme tagasein tugevalt vastu seina ja lukustage kinnituspide, keerates seda 90° võrra paremale.

10.2.2 Elektrühendus - krohvipealne

Juhis. Selle ühendusviisi korral muutub seadme kaitseklass.

» Muutke andmeid andmesildil. Kriipsutage IP 25 läbi ja tehke rist IP 24 ruutu. Kasutage selleks pastapliiatsit.

Varaline kahju. Kui murate mõne ava tagaseinas kogemata valesse kohta, peate kasutusele võtma uue tagaseina.

» Lõigake või murdke vajalik läbiviiguava nõutavalt tagaseinal (asukohti vaata peatükk „Tehnilised andmed / Mõõtmed ja ühendused"). Vajadusel viilige teravad servad viiliga maha. » Viige elektritoitekaabel läbi kaabli läbiviigu ja ühendage klemmliistuga.

10.2.3 Koormusvahendusrelee ühendamine

Asetage koormusvahendusrelee jaotuskilpi kombineerituna teiste elektriseadmetega, nt elektriliste salvestuskütteadmetega. Koormuse vahendamine toimub läbivooluboileri töötamise ajal.

Varaline kahju. Ühendage koormusvahendusrelee lülitatav faas seadmes oleva klemmliistu tähistatud klemmiga (vaata peatükk „Tehnilised andmed / Elektriskeem").

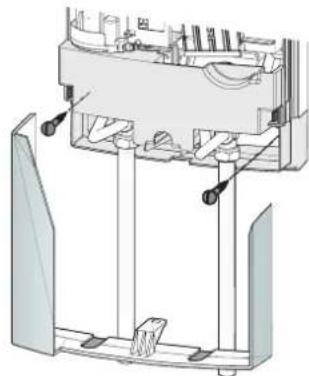

10.2.4 Veeühendus - krohvipealne

Juhis: Selle ühendusviisi korral muutub seadme kaitseklass.

» Muutke andmeid andmesildil. Kriipsutage IP 25 läbi ja tehke rist IP 24 ruutu. Kasutage selleks pastapliiatsit.

Paigaldage torukorgid koos tihenditega, et sulgeda krohvialune ühendus.

Paigaldage sobiv survesegisti.

» Fikseerige tagaseina alaosa tagaseina ülaosa külge. » Keerake ühendustorud seadme külge. » Kinnitage tagasein alaservas kahe lisakruviga.

Murdke läbiviiguavad nõuetekohaselt seadme katepaneeli. Vajadusel viilige teravad servad viiliga maha. » Lükake tagaseina alaosa segisti ühendustorude alla ja laske fikseeruda. » Keerake ühendustorud seadme külge.

10.3 Montaaži lõpetamine

Avage topeltniplis või külmavee pealevoolutorus asuv õhutusventiil.

11. Kasutuselevõtmine

HOIATUS: elektrilöögioht. Seadme kasutuselevõtmist tohib teostada ainult tehnik, järgides ohutuseeskirju.

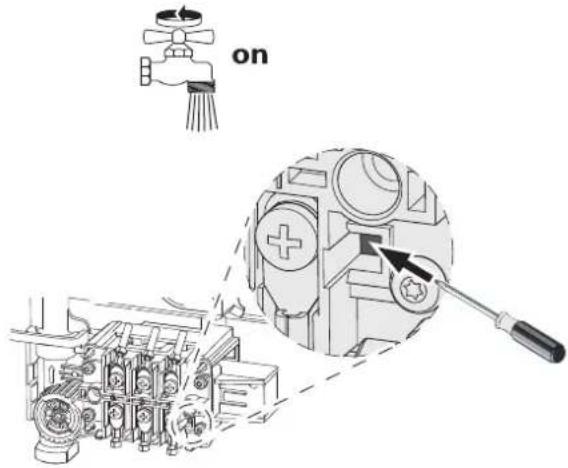

11.1 Esmakordne kasutuselevõtmine

Avage ja sulgege kõiki ühendatud veekraane mitu korda, kuni torustikus ja seadmes ei leidu enam õhku. Kontrollige hermeetilisust. Seadke ohutus-survepiiraja aktiivseks, vajutades lähtestusnuppu tugevalt sisse (seade tarnitakse deaktiveeritud ohutus-survepiirajaga). Paigaldage seadme katepaneel, lastes sellel kuuldavalt fikseeruda. Kontrollige seadme katepaneeli kinnitust. Lülitage elektritoide sisse. Kontrollige seadme talitlusviisi.

Seadme üleandmine

Selgitage kasutajale seadme tööpõhimõtet ja tutvustage talle seadme kasutamist. Hoiatage kasutajat võimalike ohtude, eelkõige tuleohu eest. Andke üle käesolev juhend.

11.2 Taaskasutuselevõtmine

Laske seadmest ja külmavee pealevoolutorust õhk välja (vaata peatükk „Seadistused”).

Vaata peatükk „Esmakordne kasutuselevõtmine”.

12. Kasutuselt kõrvaldamine

Katkestage seadme võrguühenduse kõik faasid. Tühjendage seade (vaata peatükk „Hooldus”).

13. Rikete kõrvaldamine

Rike Põhjus Körvalda mine
Lübivool on liiga väike.	Seadmes olev sõel on määrdunud.	Puhastage sõel.
Lübivoolukoguse re-gulaator ei lūltu sisse, kuigi segistoni tãieli-kult avatud.	Küttevöimsuse sis-selūlitamiseks vajalik-ku vee sisselūlittusko-gust ei saavutata.	Puhastage sõel.
Seade ei tooda sooja vett, kuigi kostub dife-rentsröhulūlitis sisselū-litumisheli.	Ohutus-surveypiirik (AP 3) on seadme ohutuse tagamiseks välja lūlitanud.	Körvaldage törke põhjus (nt defektne uhteklapp).
		Kaitske kūtesüsteemi ülekuumenemise eest, salleks avage üheks minutiks möni seadme järel paiknevatest vee-vötukraanidest. See langetab survet kūtse-süsteemis ja jahutab seda.
		Seadke ohutus-sur-vepiirik voolurōhul aktivseks, vajutades salleks lāhtestusnup-pu (vaata peatükk „Esmakordne kasutu-selevötmine").
	Küttesüsteem on defektne.	Mõötke kūtesüsteemi takistust ja vajadusel vahetage takistviälja.

14. Hooldus

HOIATUS elektrilöögioht: Igasuguste tööde teostamisel katkestage seadme võrguühendus kõik faasid.

Seadme tühjendamine

Hooldustööde ajaks võite seadme tühjendada.

HOIATUS põletusoht: Seadme tühjendamisel võib eralduda kuuma vett.

» Sulgege topeltniplis või külmavee-pealevoolutorus asuv sulgurventiil. » Avage kõik veevõtukraanid. » Keerake veeühendused seadme küljest lahti. » Hoidke demonteeritud seadet külmumisohuta ruumis, sest seadmes on jääkvett, mis võib külmuda ja kahjustusi tekitada.

Sõela puhastamine

20 20

Kui sõel külmavee-keermesliitmikus on määrdunud, siis puhastage see. Sulgege külmavee-pealevoolutorus asuv

sulgurventiil, enne kui sõela maha võtate, puhastate ja tagasi paigaldate.

15. Tehnilised andmed

15.1 Mõõtmed ja liitmikud

00007757

b02 Elektrijuhtmete lübiviik I
c01 Külmavee pealevool	Väliskeere	G 1/2 A
c06 Kuumavee väljavool	Väliskeere	G 1/2 A

Alternatiivsed paigaldusviisid 00001977

b02 Elektrijuhtmete läbiviik I b03 Elektrijuhtmete läbiviik II b04 Elektrijuhtmete läbiviik III

15.2 Elektriskeem

3/PE ~400 V 85_02_02_0002

Eelislulitus koormusvahendusreleega LR 1-A 85_02_02_0003_

1 Juhtkaabel 2. seadme (nt elektriline salvestuskutte-seade) kontaktorini. 2 Juhtkontakt, mis läbivoolboileri sisselülitamisel avaneb.

15.3 Veesoojendusjõudlus

Veesoojendusjõudlus oleneb tegelikust toitepingest, seadme sisendvõimsusest ja külmavee-pealevoolutemperatuurist. Nimipinge ja nimivõimsuse leiate andmesildilt (vaata peatükk „Probleemide kõrvaldamine").

Sisendvoiimsus, kW	38 °C veesoojendusjōudlus, l/min
Nimipinge	Kūlmavee-pealevoolutemperatuur
400 V	5 °C	10 °C	15 °C	20 °C
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0

Sisendvõimsus, kW	50 °C veesoojendusjõudlus, I/min
Nimipinge	Külmavee-pealevoolutemperatuur
400 V	5 °C	10 °C	15 °C	20 °C
13,5	4,3	4,8	5,5	6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4

15.4 Kasutustingimused / Teisendustabel

Elektriline eritakistus ja erijuhtivus (vaata peatükk „Andmetabel").

Normväärtus 15 °Ckorral			20 °C			25 °C
Ta-kistusρ ≥	Juhtivus σ ≤		Ta-kistusρ ≥	Juhtivus σ ≤		Ta-kistusρ ≥	Juhtivus σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Rõhukaod

Segistid

Segistite rohukadu voolumulga 10 l/min korral
Kangsegisti, umbes MPa 0,04 - 0,08
Termostaatsegisti, umbes MPa 0,03 - 0,05
Käsidiüss, umbes MPa 0,03 - 0,15

Torustiku dimensioonimine

Torustiku dimensioonimisarvutustel soovitame arvestada seadme rõhukaoga 0,1 MPa.

15.6 Tingimused tõrgete korral

Rikkejuhtumi korral võib paigaldises lühiajaliselt esineda koormust kuni maksimaalselt 95 °C rõhul 1,2 MPa.

15.7 Energiatarbe andmed

Tooteandmed vastavad energiamõjuga toodete ökodisaini nõudeid käsitlevate ELi direktiivi rakendusmäärustele (ErP).

DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 21 DDLT PinControl 24
		222384	222385	222386	222387
Tootja		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Koormusgraafik		XS	S	S	S
Energiatōhususe klass		A	A	A	A
Aastane elektrienergia tarbimine	kWh	469	483	483	483
Energieetiline kasutegur	%	39	38	38	38
Tehase temperatuuriseadistus	°C	-	-	-	-
Helivöimsuse tase	dB(A)	15	15	15	15
Erimärkused tohususe möömise kohta		ei	ei	ei	ei

15.8 Andmetabel

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Elektrandmed
Nimipinge	V	400	400	400	400
Nimivöimsus, 400 V, aste I min	kW	4,6	6,3	7,4	8,3
Nimivöimsus, 400 V, aste I maks	kW	10,6	14,3	16,8	19,0
Nimivöimsus, 400 V, aste II min	kW	6,8	9,2	10,8	12,2
Nimivöimsus, 400 V, aste II maks	kW	13,5	18,0	21,1	23,8
Nimivool	A	19,5	26	31	35
Kaitse	A	20	25	32	35
Faasid		3/PE	3/PE	3/PE	3/PE
Sagedus	Hz	50	50	50	50
Eritakistus p15 ≥ (θkūlm ≤25°C korral)	Ω cm	900	900	900	900
Erijuhtivus p15 ≥ (θkūlm ≤25°C korral)	μS/cm	1111	1111	1111	1111
Mudelid
Kaitseklass (IP)		IP25	IP25	IP25	IP25
Kaitseklass		1	1	1	1
Isoleerimine		Plast	Plast	Plast	Plast
Kütesüsteem		sukelspiraal	sukelspiraal	sukelspiraal	sukelspiraal
Ühendused
Veelütmik		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Käituspiirid
Maks lubatud rohka	MPa	1	1	1	1
Värtused
Maks lubatud pealevoolutemperatuur	°C	25	25	25	25
sisse lūlitama, aste I	l/min	2,4	3,0	3,5	4,1
sisse lūlitama, aste II	l/min	3,9	4,9	5,6	6,3
Rōhukadu vooluhulga korral	MPa	0,09	0,11	0,13	0,15
Vooluhulk rōhukao jaoks	l/min	3,9	4,5	5,6	6,3
Vooluhulga piiramine	l/min	4,7	5,9	7,0	7,8
Sooja vee tootmine	l/min	7,0	9,4	11,1	12,5
Δθ tootmisel	K	26	26	26	26
Hüdraulikaandmed
Nimimaht	l	0,4	0,4	0,4	0,4
Mōōtmed
Körgus	mm	485	485	485	485
Laius	mm	226	226	226	226
Sūgavus	mm	93	93	93	93
Kaalud
Mass	kg	3,6	3,6	3,6	3,6

Garantii

Väljaspool Saksamaad ostetud seadmetele ei kehti meie Saksamaal asuvate ettevõtete garantiitingimused. Riikides, kus tooteid müüb mõni meie tütarettevõte, saab garantii anda ainult see tütarettevõte. Selline garantii loetakse antuks ainult juhul, kui tütarettevõte on andnud välja oma garantiitingimused. Mis tahes täiendavaid garantiisid ei anta.

Me ei anna garantiid seadmetele, mis ostetakse riikides, kus meie tooteid ei müü meie tütarettevõte. Käesolevaga ei piirata võimalike importija antavaid garantiisid.

Keskkond ja materjalide ringlussevõtt

Palun aidake meie keskkonda kaitsta. Toimetage materjalid pärast kasutamise lõppu vastavalt Teie riigis kehtivatele eeskirjadele jäätmekäitlusse.
