BEDIENUNGSANLEITUNG DDLT PinControl 24 AEG

Hydraulisch gesteuerter Durchlaufferhitzer

Bedienung und Installation 2

1. Allgemeine Hinweise 3
2. Sicherheit 3
3. Gerätebeschreibung 4
4. Einstellungen 4
5. Reinigung, Pflege und Wartung 5
6. Problembehebung 5

INSTALLATION

1. Sicherheit 6
2. Gerätebeschreibung 6
3. Vorbereitungen 6
4. Montage 7
5. Inbetriebnahme 10
6. Außerbetriebnahme 10
7. Störungsbehebung 11
8. Wartung 11
9. Technische Daten 11

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

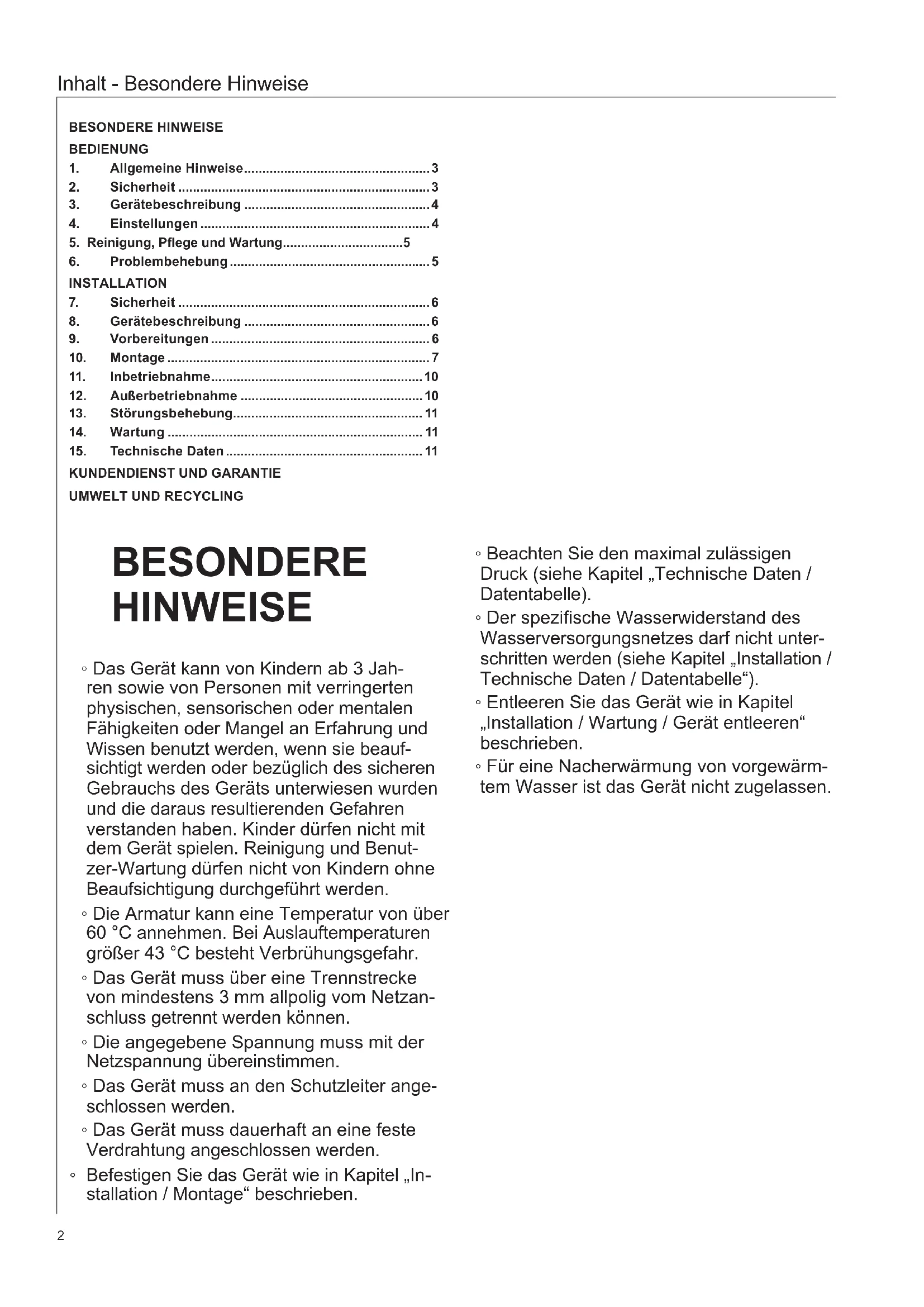

BESONDEREHINWEISE

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutz-zer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Die Armatur kann eine Temperatur von über 60^ annehmen. Bei Auslauftemperaturen großer 43^ besteht Verbruhungsgefahr.
Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden konnen.
Die angegebene Spannung muss mit der Netzspannung übereinstimmen.
- Das Gerät muss an den Schutzleiter angeschlossen werden.
Das Gerät muss dauerhaft an eine feste Verdrahtung angeschlossen werden.
- Befestigen Sie das Gerät wie in Kapitel „Installation/ Montage" beschrieben.

• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle).
• Der spezifische Wasserwiderstand des Wasserversorgungsnetzes darf nicht untersritten werden (siehe Kapitel „Installation / Technische Daten / Datentabelle").
  Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren" beschrieben.
• Für eine Nacherwärnung von vorgewärmtem Wasser ist das Gerät nicht zugelassen.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise" und „Bedienung" richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation" richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitschinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
!	Verletzung
	Stromschlag
	Verbrennung (Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung
!	Sachschaden (Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigtlichen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschreiben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäß Verwendung

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Das Druckgerät und dient zur Erwärung von Trinkwasser. Das Gerät kann ein oder mehrere Entnahmestellen versorgen.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehor.

Hinweis

Für eine Nacherwärnung von vorgewärmtem Wasser ist das Gerät nicht zugelassen.

2.2 Allgemeine Sicherheitshinweise

VORSICHT Verbrennung

Die Armatur kann während des Betriebs eine Temperatur von über 60^ annehmen.

Bei Auslauftemperaturen großer 43^ besteht Verbruhungsgefahr.

WARNING Verletzung

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Das Gerät und die Armatur sind vom Nutzer vor Frost zu schützen.

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezifische Zulassungen und Zeugnisse:

Deutschland

Für das Gerät ist auf Grund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Gerauschverhaltens erteilt.

3. Gerätebeschreibung

Der hydraulisch gesteuerte Durchlauferhitzer erwartet das Wasser, während es durch das Gerät strömt. Wenn eine Armatur geöffnet wird und die Einschaltmenge (siehe Kapitel „Technische Daten / Datentabelle") übersritten ist, schaltet automatisch die Heizleistung ein. Die Warmwassermenge und Temperatur können Sie an der Armatur einstehen.

Sie können zwischen 2 Leistungsstufen wahren. Zusätzlich werden 2 Leistungsstufen in Abhängigkeit von der Durchflussmenge hydraulisch gesteuert.

Die Durchflussmengenregelung kompensiert Druckschwankungen und sorgt so für weltgehend gleich bleibende Temperatur. Die Regelung begrenzt die Durchflussmenge und gewährleistet so immer eine ausreichende Temperaturerhöhung des Trinkwassers.

Heizsystem

Das Blankdraht-Heizsystem hat einen druckfesten Kunststoffmantel. Das Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet, es ist gegen Verkalkung weltgehend unempfindlich. Das Heizsystem sorgt für einechnelle und effiziente Warmwasserversorgung.

4. Einstellungen

26_02_02_0783

1 Teilleistung

Bei geringer Durchflussmenge wird 1/3 der Heizleistung, bei großerer Durchflussmenge 2/3 der Heizleistung geschalte. These Einstellung ist z. B. zum Handewaschen geeignet.

2 Volleistung

Bei geringer Durchflussmenge wird die halbe Heizleistung, bei großerer Durchflussmenge die volte Heizleistung eingeschaltet. Diese Einstellung ist z. B. zum Spülen geeignet.

Rasten Sie den Leistungswahler in der gewünschten Position ein.

Einstellungsempfehlung bei Einsatz von Thermostatarmatur

» Stellen Sie den Leistungswähler auf Vollleistung.

4.1 Einstellungsempfehlung für Armaturen

Hinweis

Wird bei voll geöffnetem Entnahmeventil und Volleistung keine ausreichende Auslauftemperatur erreicht, fließt mehr Wasser durch das Gerät, als das Heizsystem erwärmen kann (Gerät an der Leistungsgrenze).
》 Reduzieren Sie die Wassermenge am Entnahmeventil.

geringe Entnahmemenge = hohe Auslauftemperatur
große Entnahmemenge = geringe Auslauftemperatur

Zweigriff-Armatur

Leistungsstufe Einsatzbereich
Teilleistung Waschtisch
Volleistung	Badewanne, Dusche, Spülde

Mischen Sie bei zu hoher Temperatur und voll geöff-neter Armatur Kaltwasser zu.

Einhandmischer

Leistungsstufe Einsatzbereich
Volleistung	alle

» Drehen Sie den Hebel der Armatur auf die hochste Temperatur.
》Öffnen Sie die Armatur vollständig.

Erhöhen Sie die Auslauftemperatur, indem Sie die Armatur langsam schlieben.
» Reduzieren Sie die Auslauftemperatur, indem Sie kaltes Wasser zumischen oder die Armatur, wenn möglich, weiter offen.

Nach Unterbrechung der Wasserversorgung

Sachschaden

Nach Unterbrechung der Wasserversorgung muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden, damit das Blankdraht-Heizsystem nicht zerstört wird.

Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten.
》Offnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zulaufleitung luftfrei sind.

Schalten Sie die Netzspannung wieder ein.

5. Reinigung, Pflege und Wartung

» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genugt ein feuchtes Tuch.
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturauslaufen können Sie mit handelsüblichen Entkalkungsmitteln entfern.

6. Problembehebung

Problem Ursache Behobung
Das Gerät schaltet bzw. voll geöffnetem Warmwasserventil nicht ein.	Es liegt keine Spannung an.	Prüfen Sie die Sichte-rungen in der Hausin-stallation.
	Die Durchflussmengiest zu gering, um die Heizleistung einzuschalten. Der Strahlregler in der Armatur oder der Duschkopf ist verkält oder verschmutzt.	Reinigen und / oder entkalien Sie den Strahlregler oder den Duschkopf.

Konnen Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur betteren und schnellenen Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-00000):

0000001614

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätesarf nur von einem Fachhandwerker durchgefuhrt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebsssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die maximale Zulauftemperatur. Bei hohenen Temperaturen kann das Gerät beschädigt werden. Mit dem Einbau einer Zentral-Thermostatatur können Sie die maximale Zulauftemperatur begrenzen.

72 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sachgemäß montierter Kabeltülle gewährleistet.
- Der spezifische elektrische Widerstand des Wassersarfnd nicht kleiner sein als auf dem Typenschild angegeben.Bei einem Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des Wassers zu berücksichtigten (siehe Kapitel ,Technischen Daten / Einsatzbereiche / Umrechnungstabelle").Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geleiefert:

Wandaufhangung
Gewindebolzen für die Wandaufhängung
Montageschablone
2 Doppelnippel (Kaltwasser mit Absperrventil)
Flachdichtungen
Kabeltülle (elektrische Zuleitung offen / unter)
Schrauben/Dubel fur zusätzliche Rückwandbefestigung bei Aufputz-Wasseranschluss

9. Vorbereitungen

9.1 Montageort

Sachschaden

Die Installation des Gerätesarf nur im frostfrei. Raum erfolgen.

» Montieren Sie das Gerät senkrecht und in der Näheder Entnahmestelle.

Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.

Untertischmontage

26_02_02_1345

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Übertischmontage

26_02_02_1344

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Hinweis

» Montieren Sie das Gerät an die Wand. Die Wand muss ausreichend tragfähig sein.

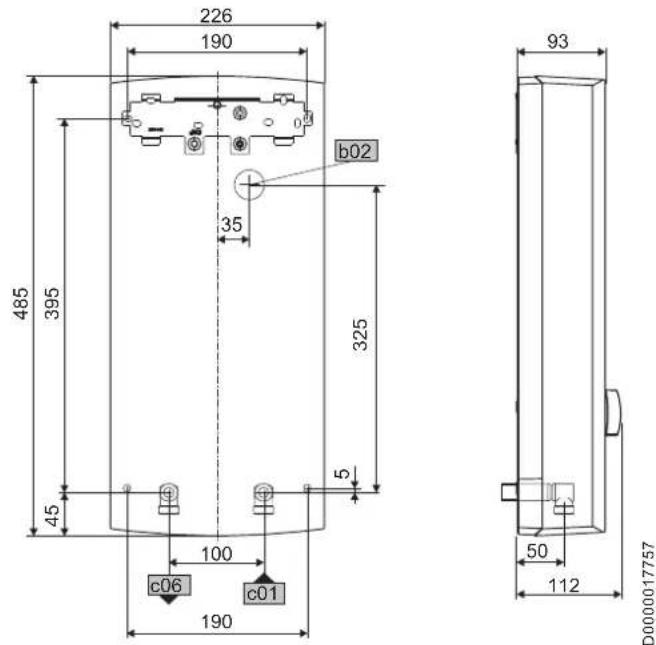

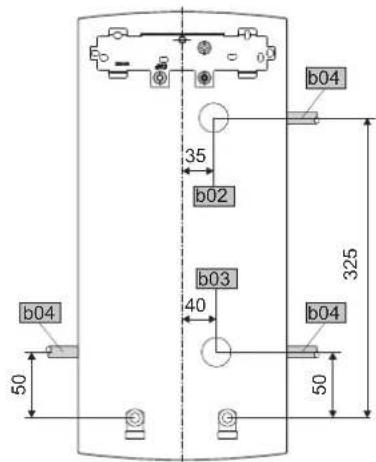

9.2 Mindestabstände

D0000060809

Halten Sie die Mindestabstände ein, um einen störungsfreien Betrieb des Gerätes zu gewährleisten und Wartungsarbeiten am Gerät zu erfolglichen.

9.3 Wasserinstallation

• Der Betrieb mit vorgewärmtem Wasser ist nicht zulässig.
  Ein Sicherheitsventil ist nicht erforderlich.
• Sicherheitsventile in der Warmwasserleitung sind nicht zugelassen.
  » Spulen Sie die Wasserleitung gut durch.

» Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel „Technische Daten / Datentabelle“, Ein) zum Einsatz den Gerätes erreicht wird. Erhöhen Sie den Wasserleitungsdruck, falls der benötigte Volumenstrom bei voll geöffnetem Entnahmeventil nicht erreicht wird.

Armaturen

Verwenden Sie geeignete Druckarmaturen. Offene Armaturen sind nicht zulässig.

Thermostat-Druckarmaturen müssen für hydraulisch gesteuerte Durchlauferhitzer geeignet sein.

Hinweis

Das Absperventil im Kaltwasserzulauf dürfen Sie nicht zum Drosseln des Durchflusses verwenden. Es dient zur Absperrung des Gerätes.

Zugelassene Werkstoffe der Wasserleitungen

Kaltwasser-Zulaufleitung: feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr
Warmwasser-Auslaufleitung: Edelstahlrohr, Kupferrohr oder Kunststoffrohr

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximale Zulauftemperatur und den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle").

Flexible Wasser-Anschlussleitungen

» Verhindern Sie bei der Installation mit flexiblen Wasser-Anschlussleitungen ein Verdrehen der Rohrbögen mit Bajonett-Verbindungen im Gerät.
» Befestigen Sie die Rückwand unter mit zwei zusätzlichen Schrauben.

10. Montage

10.1 Standard-Montage

Elektranschluss oben, Unterputz-Installation
Wasseranschluss Unterputz-Installation

Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alternative:

Elektroanschluss Unterputz unter
Elektroanschluss Aufputz
Anschluss eines Lastabwurfrelais
Wasserinstallation Aufputz
Wasseranschluss Unterputz bei Geräteauschaus

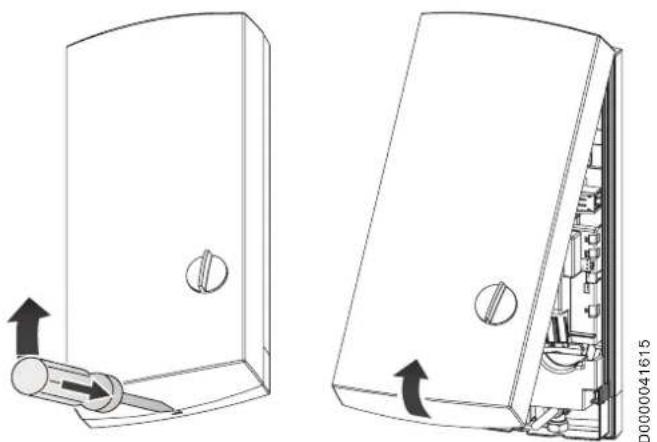

Gerätöffnen

» Öffnen Sie das Gerät, indem Sie den Rastverschluss entriegeln.

» Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drücken und das Rückwandunterteil nach vorn abziehen.

NetzanschlusskabelVBorbereiten

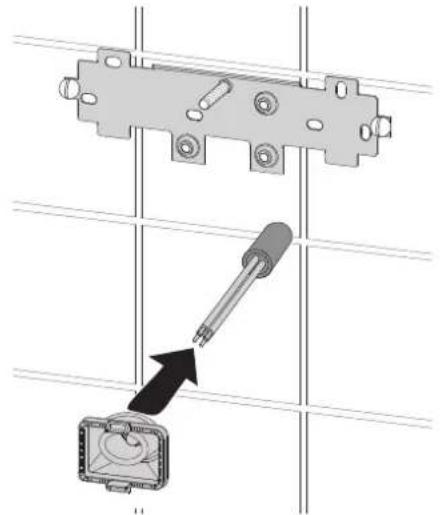

Wandaufhängung montieren

» Zeichnen Sie die Bohrlocher mit der Montageschablone an. Bei der Montage mit Aufputz liegenden Wasseranschlüssen müssen Sie zusätzlich die Befestigungslöcher im unteren Teil der Schablone anzeichen.

Bohren Sie die Löcher und befestigen Sie die Wandlaufhängung mit 2 Schrauben und 2 Dubeln (Schrauben und Dubel gehoren nicht zum Lieferumfang).
» Montieren Sie den beiliegenden Gewindebolzen.
» Montieren Sie die Wandaufhängung.

Kabeltülle montieren

26_02_02_0950

» Montieren Sie die Kabeltülle. Bei einem Anschlusskabel >6mm^2 müssen Sie das Loch in der Kabeltülle vergroßern.

Wasseranschluss herstellen

Sachschaden
Führer Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

26_02_02_0948

» Dichten und schrauben Sie die Doppelnippel ein.

Sachschaden Das Absperrventil im Kaltwasserzulauf durren Sie nicht zum Drosseln des Durchflusses verwenden.

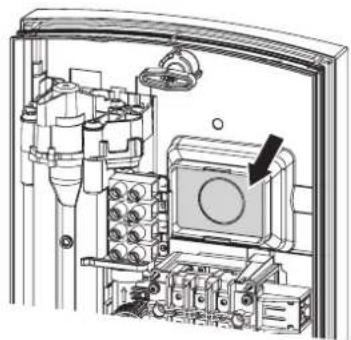

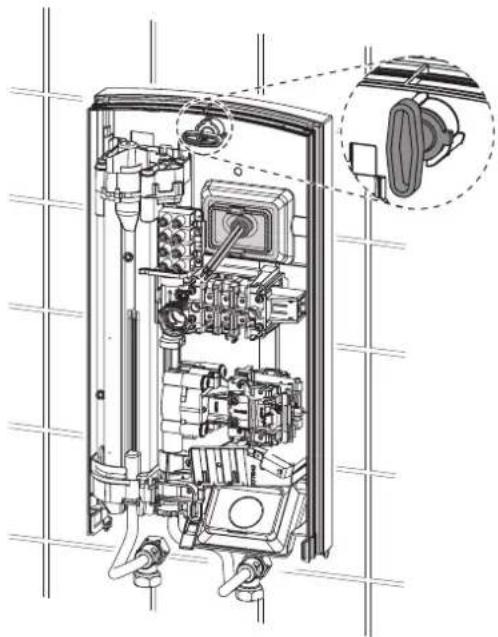

RückwandVBoreiten

Sachschaden Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

D0000041896

» Brechen Sie die Sollbruchstelle für die Kabeltülle in der Rückwand aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Felle.

Gerämtontieren

D0000041897

» Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe einer Zange an den Rasthaken in die Rückwand, bis beide Rasthaken horbar einrasten.

Entfernen Sie die Transportschutzstopfen aus den Wasseranschlüssen.
» Drücken Sie die Rückwand fest an und verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90^ .

D0000041925

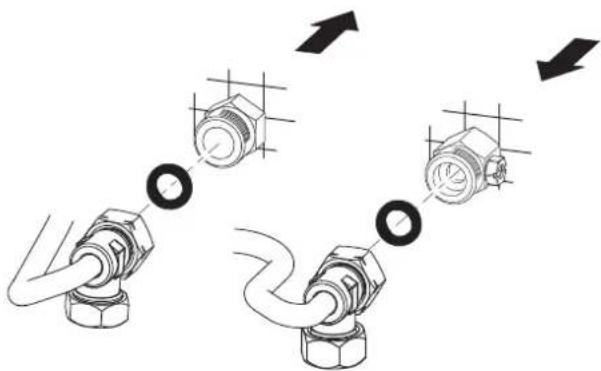

» Schrauben Sie die Wasseranschlussrohre mit den Flachdichtungen auf die Doppelnippel.

Sachschaden
Für die Funktion des Gerätes muss das Sieb eingebaut sein.

» Prufen Sie beim Geräteauschauch, ob das Sieb vorhanden ist (siehe Kapitel „Wartung").

Elektroanschluss herstellen

WARNING Stromschlag
Führer Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNING Stromschlag Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeltülle erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNING Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

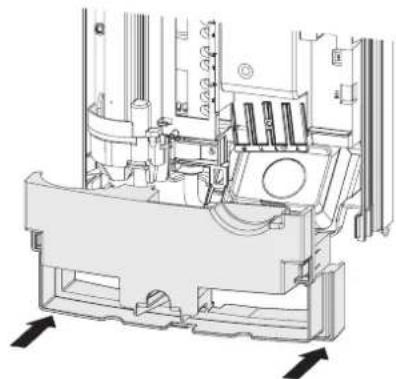

Sachschaden Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Schlieben Sie das Elektroanschlusskabel an die Netzanschlussklemme an (siehe Kapitel „Technische Daten / Elektroschaltplan").

Rückwandunterteil montieren

26_02_02_1348

Montieren Sie das Rückwandunterteil in die Rückwand und rasten Sie das Rückwandunterteil ein.

Richten Sie das montierte Gerät aus, indem Sie den Befestigungsknebel lösen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Liegt die Geräterückwand nicht an, konnen Sie das Gerät unter mit zwei zusätzlichen Schrauben befestigen.

10.2 Montage-Alternativen

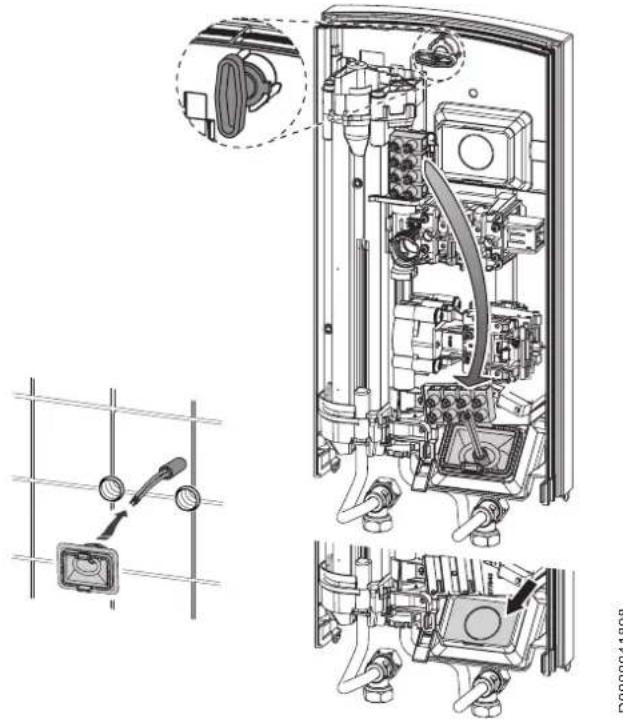

10.2.1 Elektroanschluss Unterputz unter

Montieren Sie die Kabeltülle.

Sachschaden Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

Brechen Sie die Sollbruchstelle für die Kabeltülle in der Rückwand aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.
» Versetzen Sie die Netzanschlussklemme im Gerät von oben nach unter.
» Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe einer Zange an den Rasthaken in die Rückwand, bis beide Rasthaken hörbar einrasten.
» Drücken Sie die Rückwand fest an und verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90^ .

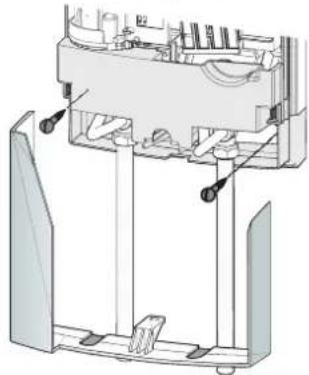

10.2.2 Elektroanschluss Aufputz

Hinweis Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

Andern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dazu einen Kugelschreiber.

Sachschaden Sollen Sie verstehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Schneiden oder brechen Sie die benötigte Durchführung in der Rückwand sauber Heraus (Positionen siehe Kapitel „Technische Daten / Maße und Anschlüsse"). Entgraten Sie gegebenenfalls scharfe Kanten mit einer Felle.
» Führer Sie das Elektroanschlusskabel durch die Kabeltüle und schlieben theses an die Netzanschlussklemme an.

10.2.3 Anschluss eines Lastabwurfrelais

Setzen Sie ein Lastabwurfrelais in Kombination mit anderen Elektrogeräten, z. B. Elektrospeicherheizgeräten, in der Elektroverteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhitzers.

Sachschaden Schlieben Sie die Phase, die das Lastabwurfrelais schaltet, an die gekennzeichne Klemme der Netzanschlussklemme im Gerät an (siehe Kapitel „Technische Daten / Elektroschaltplan").

10.2.4 Wasserinstallation Aufputz

Hinweis Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie damit einen Kugelschreiber.

26_02_02_0765

» Montieren Sie Wasserstopfen mit Dichtungen, um den Unterputzanschluss zu verschiedenen.
» Montieren Sie eine geeignete Druckarmatur.

26_02_02_1006

Rasten Sie das Rückwand-Unterteil in das Rückwand-Oberteil ein.
» Verschrauben Sie die Anschlussrohre mit dem Gerät.
» Befestigen Sie die Rückwand unter mit zwei zusätzlichen Schrauben.
» Brechen Sie die Durchführungen in der Gerätekappe sauber aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.
» Schieben Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und rasten Sie das Rückwandunterteil ein.
» Verschrauben Sie die Anschlussrohre mit dem Gerät.

10.3 Montage abschreiben

» Öffnen Sie das Absperrellventil im Doppelnippel oder in der Kaltwasserzulaufleitung.

11. Inbetriebnahme

WARNING Stromschlag Die Inbetriebnahmearf nur durch einen Fachhandwerker unter der Beachtung der Sicherheitsvorschriften erfolgen.

11.1 Erstinbetriebnahme

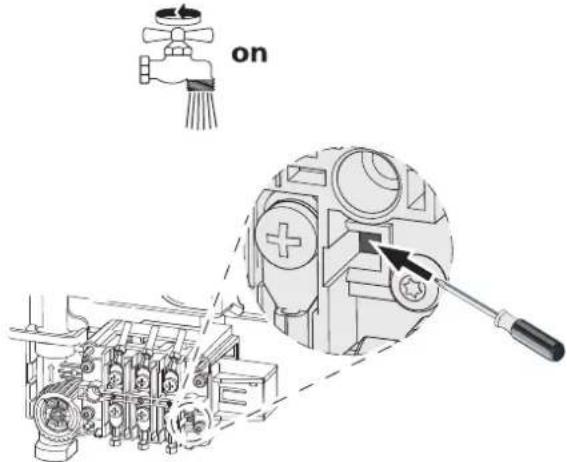

on

D0000041620

» Öffnen und schlieben Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind.
» Führn Sie eine Dichtheitskontrolle durch.
» Aktivieren Sie den Sicherheitsdruckbegrenzer, indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktiviertem Sicherheitsdruckbegrenzer geliefert).
» Montieren Sie die Gerätekappe, bis diese hörbar einrastet. Prufen Sie den Sitz der Gerätekappe.
» Schalten Sie die Netzspannung ein.
Prufen Sie die Arbeitsweise des Gerätes.

Übergabe des Gerätes

» Erklaren Sie dem Benutzer die Funktion des Gerätes und machen Sieihn mit dem Gebrauch des Gerätes vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Entlüften Sie das Gerät und die Kaltwasserzulaufleitung (siehe Kapitel „Einstellungen").

Siehe Kapitel „Erstinbetriebnahme".

12. Außerbetriebnahme

» Trennen Sie das Gerät allpolig vom Netzanschluss.
》Entleeren Sie das Gerät (siehe Kapitel „Wartung").

13. Störungsbehebung

Störung Ursache Behebung
Der Durchfluss ist zu gering.	Das Sieb im Gerät ist verschmutzt.	Reinigen Sie das Sieb.
Durchflussmengen-regler schaltetTOTz voll geöffneter Arma-tur nicht ein.	Erforderliche Ein-schaltmenge zum Einsatzlen der Heiz-leistung wird nicht erreicht.	Reinigen Sie das Sieb.
Gerät erzeugt trotz hörbarem Einschlatt-geräusch des Diffe- renzdruckschalters kein warmes Wasser.	Der Sicher-heits-Druckbegrenzer (AP 3) hat aus Si- cherheitsgründen das Gerät ausgeschaltet.	Beseitigen Sie die Fehlerursache (z. B. ein defekter Druck-spürler).
		Schützen Sie das Heizsystem vor Überhitzung, indem Sie ein dem Gerät nachgeschaltetes Ent-nahmeventil eine Mi- nute öffnen. Dadurch wird das Heizsystem druckentlastet und abgekühlt.
		Aktivieren Sie den Si- cherheitsdruckbegren-zer bei Fließdruck, indem Sie die Rück-setztaste drücken (siehe Kapitel „Erstin-betriebnahme").
	Das Heizsystem ist defekt.	Messen Sie den Widerstand des Heiz- systems und tauschen Sie den Widerstand ggf. aus.

14. Wartung

WARNING Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Geräntleeren

Das Gerät konnen Sie für Wartungsarbeiten entleeren.

WARNING Verbrennung Beim Entleeren des Gerätes kann heiBs Wasser austreten.

» Schlieben Sie das Absperrventil im Doppelnippel oder in der Kaltwasserzulaufleitung.
》Öffnen Sie die alle Entnahmeventile.

Losen Sie die Wasseranschlüsse vom Gerät.
»Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrierten und Schäden verursachen kann.

Sieb reinigen

2602020949

Reinigen Sie bei Verschmutzung das Sieb im Kaltwasser-Schraubanschluss. Schlieben Sie das Absperrventil

in der Kaltwasserzulaufleitung, bevor Sie das Sieb ausbauen, reinigen und wieder einbauen.

15. Technische Daten

15.1 Maße und Anschlüsse

b02	Durchführung elektrische Leitungen I
c01	Kaltwasser Zulauf	Außengewinde	G 1/2 A
c06	Warmwasser Auslauf	Außengewinde	G 1/2 A

Alternative Anschlussmöglichkeiten

D0000019778

b02	Durchführung elektrische Leitungen I
b03	Durchführung elektrische Leitungen II
b04	Durchführung elektrische Leitungen III

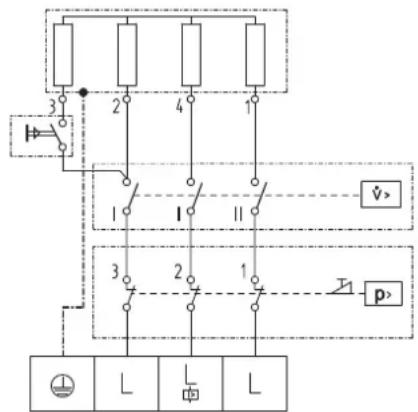

15.2 Elektroschaltplan

3/PE 400V

85.02.02.0002

Vorrangschaftung mit LR 1-A

80 80

1 Steuerleitung zum Schaltschutz des 2. Gerätes (z. B. Elektrospeicherheizgerät).
2 Steuerkontakt öffnet beim Einsatzen des Durchlauferhitzers.

15.3 Warmwasserleitung

Die Warmwasserleistung ist abhängig von der anliegenden Netzspannung, der Anschlussleistung des Gerätes und der Kaltwasser-Zulauftemperatur. Die Nennspannung und die Nennleistung entnehmer Sie dem Typenschild (siehe „Kapitel „Problebehebung").

15.7 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

Anschlussleistung in kW 38	°C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
400 V	5 °C	10 °C	15 °C	20 °C
13,5	5,8		6,9	8,4
18,0	7,8		9,2	11,2
21,0	9,1		10,7	13,0
24,0	10,4		12,2	14,9

Anschlussleistung in kW	50 °C	Warmwasserleistung in l/min.
Nennspannung	Kaltwasser-Zulauftemperatur
400 V	5 °C	10 °C	15 °C	20 °C
13,5	4,3	4,8	5,5	6,4
18,0	5,7		6,4	7,3
21,0	6,7		7,5	8,6
24,0	7,6		8,6	9,8

15.4 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Datentabelle").

Normangabe bei 15 °C			20 °C			25 °C
Wider-standp≥	Leitfähigkeitσ ≤		Wider-standp≥	Leitfähigkeitσ ≤		Wider-standp≥	Leitfähigkeitσ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Druckverluste

Armaturen

Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca.	MPa	0,04 - 0,08
Thermostatatur, ca.	MPa	0,03 - 0,05
Handbrause, ca.	MPa	0,03 - 0,15

Rohrnetz-Dimensionierungen

Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1 MPa empfohlen.

15.6 Störfallbedingungen

Im Störfall konnen in der Installation kurzfristig Belastungen von maximal 95^ bei einem Druck von 1,2 MPa aufreten.

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385 222386 2223$7
Hersteller		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofil		XS	S	S	S
Energieeffizienzklasse		A	A	A	A
Jährlicher Stromverbrauch	kWh	469	483	483	483
Energetischer Wirkungsgrad	%	39	38	38	38
Temperatureinstellung ab Werk	°C	-	-	-	-
Schalleistungspegel	dB(A)	15	15	15	15
Besondere Hinweise zur Effizienzmessung		keine	keine	keine	keine

15.8 Datentabelle

DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 21 DDLT PinControl 24
222384 222385 222386 222387
Elektrische Daten
Nennspannung V 400 400 400 400
Nennleistung 400 V Stufe I min.	kW	4,6	6,3	7,4	8,3
Nennleistung 400 V Stufe I max.	kW	10,6	14,3	16,8	19,0
Nennleistung 400 V Stufe II min.	kW	6,8	9,2	10,8	12,2
Nennleistung 400 V Stufe II max.	kW	13,5	18,0	21,1	23,8
Nennstrom	A	19,5	26	31	35
Absicherung	A	20	25	32	35
Phasen		3/PE	3/PE	3/PE	3/PE
Frequenz	Hz	50	50	50	50
Spezifischer Widerstand ρ15≥ (bei θkalt ≤25°C)	Ω cm	900	900	900	900
Spezifische Leitfähigkeit σ15≤ (bei θkalt ≤25°C)	μS/cm	1111	1111	1111	1111
Ausführungen
Schutzart (IP)		IP25	IP25	IP25	IP25
Schutzklasse		1	1	1	1
Isolierblock		Kunststoff	Kunststoff	Kunststoff	Kunststoff
Heizsystem Wärmeerzeuger		Blankdraht	Blankdraht	Blankdraht	Blankdraht
Anschlüsse
Wasseranschluss		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck	MPa	1	1	1	1
Werte
Max. zulässige Zulauftemperatur	°C	25	25	25	25
Ein I. Stufe	l/min	2,4	3,0	3,5	4,1
Ein II. Stufe	l/min	3,9	4,9	5,6	6,3
Druckverlust bei Volumenstrom	MPa	0,09	0,11	0,13	0,15
Volumenstrom für Druckverlust	l/min	3,9	4,5	5,6	6,3
Volumenstrom-Begrenzung bei	l/min	4,7	5,9	7,0	7,8
Warmwasserdarbietung	l/min	7,0	9,4	11,1	12,5
Δθ bei Darbietung	K	26	26	26	26
Hydraulische Daten
Nenninhalt	I	0,4 0,4 0,4 0,4
Dimensionen
Höhe	mm	485 485 485 485
Breite	mm	226 226 226 226
Tiefe	mm	93	93	93	93
Gewichtete
Gewicht	kg	3,6 3,6 3,6 3,6

Erreichbarkeit

Sollete einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel.[phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführrt.

Unseren Kundendienst erreichen Sie Telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freiags bis 17.00 Uhr). Als Sondere service bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sondere service sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden hochere Preiserechnet.

Garantiebedingungen

These Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

These Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerits von einem anderen Endkunden erworbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüsen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfällige Prüfung des Gerätes, wobei zunachst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführten zu halten oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir samtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagt den Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entwickender Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt fur jedem Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Veränderung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwa eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nach dem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufugen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist diese gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in thisem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ohnen ankomm, haben wir es sorgfältig verpackt.itte halten Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesen Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über ihre Kommune oder ihren Fachhandwerker / Fachhandlör.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie diese Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

SPECIAL INFORMATION

OPERATION

VOORZICHTIG verbranding

Volledig vermogen Alle

» Dicht auf en schroef de dubbele nippel erin.

15. Te technische gegevens

13. Usuwanie usterek

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nurnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

EHT Haustechnik

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Gewerbegebiet Neubau-Nord

Margaritenstraße 4 A

4063 Horsching

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

t Hofveld 6 - D1

1702 Groot-Biiggaarden

Tel. [phone]

Fax [phone]

Czech Republic

STIEBEL ELTRON spel. s r.o.

K Hajum 946

155 00 Praha 5 - Stodulky

Tel. [phone]

Fax [phone]

Hungary

STIEBEL ELTRON Kft.

Gyar.2

2040 Budaörs

Tel. [phone]

Fax [phone]

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH 's-Hertogenbosch

Tel. [phone]

Fax [phone]

Poland

STIEBEL ELTRON Polska Sp. z O.O.

ul. Dzialkowa 2

02-234 Warszawa

Tel. [phone]

Fax [phone]

Russia

STIEBEL ELTRON LLC RUSSIA
