INSTRUKCJA OBSŁUGI DDLT PinControl 24 AEG
Hydraulicznie sterowany przepływowy ogrzewacz wody
Obsługa i instalacja 64
IpoToHbI BDOHaRpeBaTeJb C rIpaBnueckm ynpaBJeHneM
3Kcnpnyatauia N MoHTaX 75

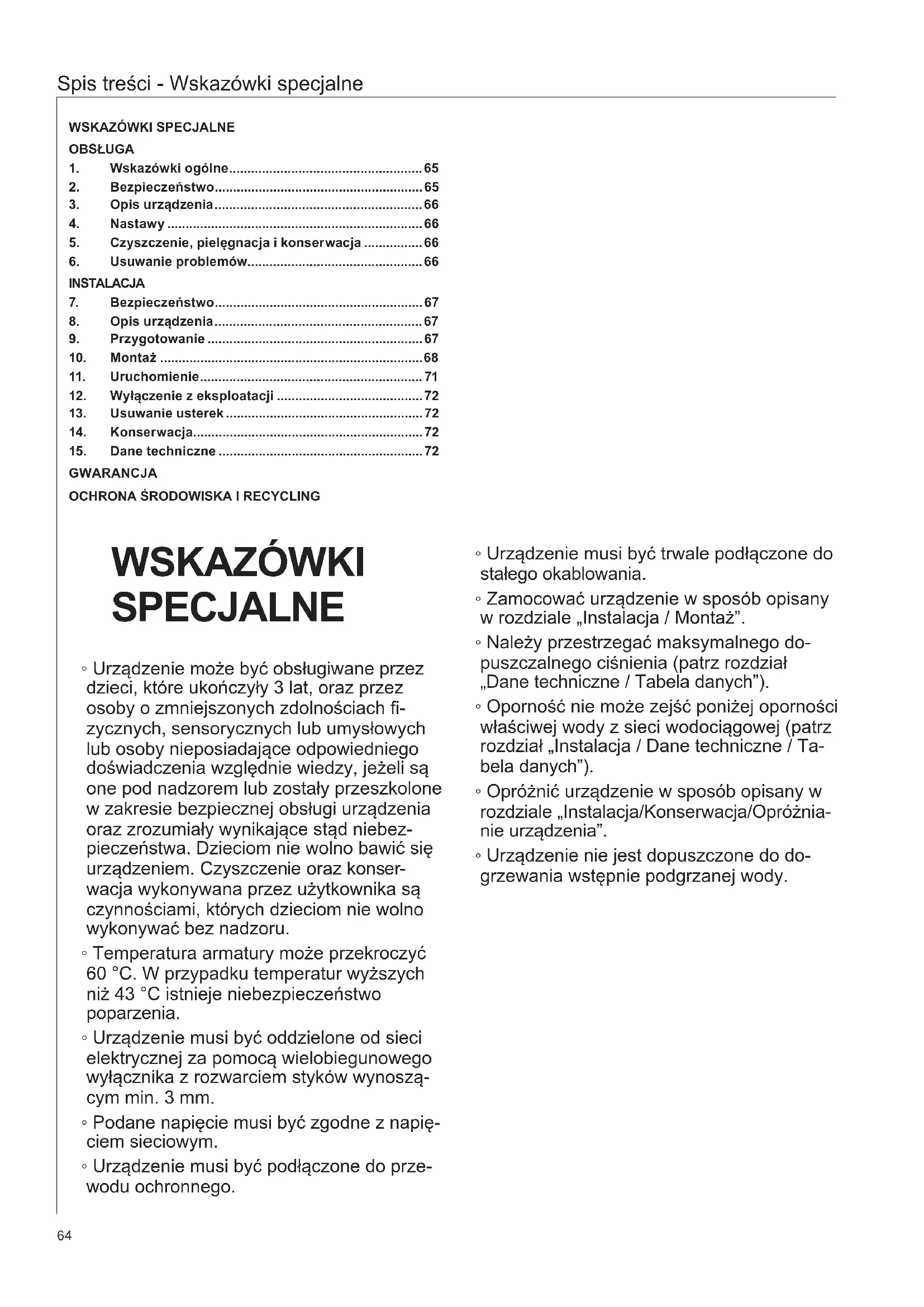

Hidrauliliselt juhitav labivooluboiler
- Wskazówki ogólne 65
- Bezpieczeństwo 65
- Opis urządzenia 66
- Nastawy 66
- Czyszczenie, pielęgnacja i konserwacja 66
- Usuwanie problemów 66
INSTALACJA
- Bezpieczeństwo 67
- Opis urządzenia 67
- Przygotowanie 67
- Montaż 68
- Uruchomienie 71
- Wyłączenie z eksploatacji 72
- Usuwanie usterek 72
- Konserwacja 72
- Dane techniczne 72
GWARANCJA
OCHRONA ŚRODOWISKA I RECYCLING
WSKAZÓWKI SPECJALNE
- Urządzenie może być obsługiwane przez dzieci, które ukończyły 3 lata, oraz przez osoby o zmniejszonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające odpowiedniego doświadczenia względnie wiedzy, jeśli są one pod nadzorem lub zostały przeszkolone w zakresie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd niebezpieczeństwa. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.
- Temperatura armatury nie może przekroczyć 60°C. W przypadku temperatur wyższych niż 43°C istnieje niebezpieczeństwo poparzenia. Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.
- Podane napięcie musi być zgodne z napięciem sieciowym. Urządzenie musi być podłączone do przewodu ochronnego.
- Urządzenie musi być trwale podłączone do stałego okablowania. Zamocować urządzenie w sposób opisany w rozdziale "Instalacja/Montaż". Należy przestrzegać maksymalnego dopuszczalnego ciśnienia (patrz rozdział "Dane techniczne / Tabela danych").
- Oporność nie może być niższa niż oporność właściwa wody z sieci wodociągowej (patrz rozdział „Instalacja / Dane techniczne / Tabela danych"). Opróżnić urządzenia w sposób opisany w rozdziale „Instalacja/Konserwacja/Opróżnianie urządzenia".
- Urządzenie nie jest dopuszczone do dogrzewania wstępnie podgrzanej wody.
OBSŁUGA
1. Wskazówki ogólne
Rozdziały „Wskazówki specjalne” i „Obsługa” są przeznaczone dla użytkowników urządzenia i specjalistów. Rozdział „Instalacja” przeznaczony jest dla specjalisty.

Wskazówka
Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania.
W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.
1.1 Wskazówki dotyczące bezpieczeństwa
1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE - rodzaj zagrożenia W tym miejscu są określone potencjalne skutki nieprzestrzegania wskazówki dotyczącej bezpieczeństwa.
» W tym miejscu są określone środki zapobiegające zagrożeniu.
1.1.2 Symbole i rodzaje zagrożenia
| Symbol Rodzaj | zagrożenia |
| ! | Obrażenia ciala |
| Porażenie prȩdom elektrycznym | |
| Poparzenie (Poparzenie) |
1.1.3 Hasła ostrzegawcze
| HASŁO OSTRZEGAW-CZE | Znaczenia |
| ZAGROZNIE | Wskazówki, ktorych nieprzestrzeganie prowadzi do cięzkich obrażnychciał lub smierci. |
| OSTRZEJE-ZIE | Wskazówki, ktorych nieprzestrzeganie sąwa-dzic do cięzkich obrażnychciał lub smierci. |
| OSTROZNIE | Wskazówki, ktorych nieprzestrzeganie sąwa-dzic do srednicl lub lekkich obrażnychciał. |
1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka
Ogólne wskazówki są oznaczone symbolem umieszczonym obok.
Należy dokładnie zapoznać się z treścią wskazówki.
| Symbol Znaczenia | |
| ! | Szkody materialne (uzskodzennie urzadzenia, szkody następcze, szkody ekologiczne) |
| Utylizacja urzadzenia | |
Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.
1.3 Jednostki miar

Wskazówka
Jeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.
2. Bezpieczeństwo
2.1 Użytkowanie zgodne z przeznaczeniem
Urządzenie przeznaczone jest do użytku domowego. Nieprzeszkolone osoby mogą bezpiecznie z niego korzystać. Urządzenie może być użytkowane również poza domem, np. w małych przedsiębiorstwach, pod warunkiem użytkowania zgodnego z przeznaczeniem.
Urządzenie ciśnieniowe przeznaczone jest do podgrzewania wody użytkowej. Urządzenie może służyć do zasilania co najmniej jednego punktu poboru wody.
Inne lub wykraczające poza obowiązujące ustalenia zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego wyposażenia dodatkowego.

Wskazówka
Urządzenie nie jest dopuszczone do ogrzewania wstępnie podgrzanej wody.
2.2 Ogólne wskazówki dotyczące bezpieczeństwa

OSTROŻNIE Poparzenie
Podczas pracy temperatura armatury może osiągnąć wartość powyżej 60°C.
W przypadku temperatur na wylocie wyższych niż 43°C istnieje niebezpieczeństwo poparzenia.

OSTRZEŻENIE Obrażenia ciała
Urządzenie może być obsługiwane przez dzieci, które ukończyły 3 lata oraz przez osoby o zmniejszonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające odpowiedniego doświadczenia względnie wiedzy, jeśli są one pod nadzorem lub zostały przeszkolone w zakresie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd niebezpieczeństwa. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.

Szkody materialne
Obowiązkiem użytkownika jest zabezpieczenie urządzenia i armatury przed zamarznięciem.
2.3 Znak kontroli
Patrz tabliczka znamionowa na urządzeniu.
3. Opis urządzenia
Hydraulicznie sterowany przepływowy ogrzewacz wody nagrzewa wodę przepływającą przez urządzenie. Po otwarciu armatury i przekroczeniu przepływu włączeniowego (patrz Rozdział „Dane techniczne / tabela danych”), moc grzejna włącza się automatycznie. Przepływ ciepłej wody i temperaturę można nastawić na armaturze.
Dostępne są 2 stopnie mocy. 2 wybierane ręcznie, 2 włączane hydraulicznie w zależności od przepływu.
Regulacja przepływu urządzenia kompensuje wahania ciśnienia i zapewnia utrzymanie stałej temperatury. Układ regulacji ogranicza przepływ, gwarantując zawsze wystarczające nagrzewanie wody użytkowej.
System grzejny
System grzejny z odkrytą grzałką wyposażony jest w płaszcz z tworzywa sztucznego odporny na ciśnienie. W systemie grzejnym można podgrzewać wodę o niskiej i wysokiej zawartości wapnia, ponieważ jest on w dużym stopniu odporny na zwapnienie. System grzejny zapewnia szybkie i wydajne przygotowywanie ciepłej wody.
4. Nastawy

26-02-0783
1 Moc częściowa
Przy małej wartości przepływu ustawione zostaje 1/3 mocy grzejnej, a przy dużej wartości przepływu - 2/3 mocy grzejnej. To ustawienie jest przydatne np. do mycia rąk.
2 Pełna moc
Przy niskim natężeniu przepływu urządzenie pracuje z połową mocy grzejnej, a przy większym natężeniu przepływu załączana jest pełna moc grzejna. To ustawienie jest przydatne np. do mycia naczyń.
» Ustawić przełącznik nastawy temperatury w żądanej pozycji.
Zalecane ustawienie przy zastosowaniu armatury termostatycznej
» Nastawić przełącznik nastawy temperatury na pełną moc.
4.1 Zalecane nastawienie armatur

Wskazówka
Jeżeli przy całkowicie otwartym zaworze poboru wody i pełnej mocy na wylocie nie jest osiągnięta wymagana temperatura, oznacza to, że do urządzenia dopływa większa ilość wody niż może zostać podgrzana przy grzałce (granica wydajności urządzenia).
» Należy zredukować przepływ za zaworem poboru wody.
mały przepływ = wysoka temperatura na wylocie.
duży przepływ = niska temperatura na wylocie.
Armatura dwuzaworowa
| Stopiéń mocy Zakres | stosowania |
| Moc częsciowa | Umywka |
| Moc pełna | Wanna, prysznic lub zlewozymywal |
» Jeśli temperatura jest za wysoka, a armatura jest całkowicie otwarta, należy domieszać zimną wodę.
Armatura jednouchwytowa
| Stopiej mocy Zakres | stosowania |
| Moc pelna | wszystkie |
» Obrócić dźwignię armatury na najwyższą temperaturę. Otworzyć całkowicie armaturę. » Zwiększyć temperaturę na wylocie, powoli zamykając armaturę. » Ograniczyć temperaturę na wylocie, dodając zimną wodę lub otwierając bardziej armaturę, jeśli jest to możliwe.
W przypadku przerwy w dopływie wody:
Szkody materialne
W przypadku przerwy w dostawie wody, należy ponownie uruchomić urządzenie, wykonując poniższe czynności, aby nie uszkodzić systemu grzejnego z odkrytą grzałką.
» Odłączyć urządzenie od źródła zasilania, wyłączając bezpieczniki. » Otworzyć baterię i odczekać około minuty, aż urządzenie i przewód doprowadzający zimną wodę zostaną odpowietrzone. » Włączyć ponownie zasilanie sieciowe.
5. Czyszczenie, pielęgnacja i konserwacja
» Nie wolno używać środków czyszczących o właściwościach żrących lub zawierających rozpuszczalnik. Do konserwacji i czyszczenia urządzenia wystarczy wilgotna szmatka. » Regularnie należy sprawdzać stan armatury. Osad z wylotu armatury należy usuwać przy użyciu standardowych środków do usuwania osadów wapiennych.
6. Usuwanie problemów
| Problem | Przyczyna | Rozwiązanie |
| Urzadzenia nie są- cza są mimo calkowy- cie otwartego zagoru cieplej wody. | Brak napięcia. | Sprawdzić bezpiecz- niki w instalacji do- mowej. |
| Wielkość przyȩphywu jest za mala. Regu- lator strumienia w ar- maturze lub glowica natryskowa jest po- kryta kamieniem lub zanieczyszczona. | OczyScić i/lub usuność kamień z regulatora strumenia lub glówny natryskowej. |
Jeśli nie można usunąć przyczyny usterki, należy wezwać serwis. W celu uprawnienia i przyspieszenia pomocy należy podać numer z tabliczki znamionowej (000000-0000-0000):

164
INSTALACJA
7. Bezpieczeństwo
Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonywane wyłącznie przez SPECIALISTĘ.
7.1 Ogólne wskazówki dotyczące bezpieczeństwa
Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego wyposażenia dodatkowego przeznaczonego do tego urządzenia oraz oryginalnych części zamiennych.

Szkody materialne
Nie wolno przekraczać maksymalnej wartości temperatury wody na wlocie do urządzenia. Przy wyższych temperaturach mogą wystąpić uszkodzenia urządzenia. Poprzez montaż centralnej armatury termostatycznej można ograniczyć maksymalną temperaturę wody na wlocie do urządzenia.
7.2 Przepisy, normy i regulacje prawne

Wskazówka
Należy przestrzegać wszystkich krajowych i miejscowych przepisów oraz zaleceń.
- Stopień ochrony IP 25 (ochrona strugoszczelna) jest zapewniony tylko przy prawidłowo zamontowanej osłonie kablowej.
Właściwa oporność elektryczna wody nie może być mniejsza niż podana na tabliczce znamionowej. W przypadku sieci wodociągowej należy uwzględnić najniższą oporność elektryczną wody (patrz Rozdział "Dane techniczne / Zakres pracy / Tabela przeliczeniowa"). Informacja o właściwej oporności elektrycznej lub elektrycznej przewodności wody może być uzyskana w miejscowym zakładzie wodociągowym.
8. Opis urządzenia
8.1 Zakres dostawy
Do urządzenia dołączone są następujące elementy:
Zawieszenie na ścianę, sworzeń gwintowany do zawieszenia na ścianę, szablon montażowy, 2 złączki podwójne (woda zimna z zaworem odcinającym), uszczelki płaskie, osłona przewodu (do górnego/dolnego elektrycznego przewodu zasilającego), śruby/kołki do dodatkowego mocowania ścianki tylnej w przypadku natynkowych podłączeń wody.
9. Przygotowanie
9.1 Miejsce montażu

Szkody materialne
Urządzenie należy zainstalować w pomieszczeniu, w którym nie istnieje ryzyko zamarznięcia.
Urządzenie należy zamontować pionowo i w pobliżu punktu poboru wody.
Urządzenie jest dostosowane do instalacji poniżej lub powyżej punktu poboru wody.
Montaż poniżej punktu poboru wody
1 Zimna woda zasilanie 2 Ciepła woda wyjście
Montaż powyżej punktu poboru wody 26_02_02_1344
1 Zimna woda zasilanie 2 Ciepła woda wyjście

Wskazówka: Zamontować urządzenie na ścianie. Ściana musi posiadać odpowiednią nośność.
9.2 Minimalne odległości
» Aby zapewnić sprawne działanie urządzenia oraz dostęp do niego podczas prac konserwacyjnych, należy zachować określone minimalne odległości.
9.3 Instalacja wodna
- Praca z wstępnie podgrzaną wodą jest niedopuszczalna. Zawór bezpieczeństwa nie jest wymagany. W przewodzie ciepłej wody stosowanie zaworów bezpieczeństwa jest niedopuszczalne. » Przepłukać dokładnie instalację wodną.
» Upewnić się, że osiągnięty został strumień przepływu (patrz Rozdział „Dane techniczne / Tabela danych", Zal.) niezbędny do załączenia się urządzenia. Zwiększyć ciśnienie w instalacji wodnej, jeśli nie można uzyskać wymaganego strumienia przepływu przy całkowicie otwartym zaworze poboru.
Armatury
Należy stosować odpowiednie armatury ciśnieniowe. Nie wolno stosować armatury bezciśnieniowej.
Armatury termostatyczne muszą być przeznaczone do stosowania z hydraulicznie sterowanymi przepływowymi ogrzewaczami wody.

Wskazówka
Nie używać zaworu odcinającego na zasileniu zimnej wody do urządzenia do tłumienia przepływu. Zadaniem tego zaworu jest odcinanie urządzenia.
Dopuszczalne materiały przewodów wodociągowych
Przewód dopływu zimnej wody: rura stalowa ocynkowana ogniowo, rura ze stali nierdzewnej, rura miedziana lub rura z tworzywa sztucznego. Przewód wylotowy ciepłej wody: rura ze stali nierdzewnej, rura miedziana lub rura z tworzywa sztucznego.

Szkody materialne
Przy stosowaniu rur z tworzywa sztucznego należy przestrzegać maksymalnej temperatury zasilania i maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Dane techniczne / Tabela danych").
Elastyczne przewody przyłączeniowe wody
» Nie dopuszczać do przykręcania kolanek rurowych przy instalacji w urządzeniu z elastycznymi przewodami przyłączeniowymi wody łączonymi zatrzaskowo. » Przymocować tylną ściankę na dole przy użyciu dodatkowych śrub.
10. Montaż
- Przyłącze elektryczne u góry, instalacja podtynkowa
- Przyłącze wody, instalacja podtynkowa
Opis innych sposobów montażu zawiera rozdział „Inne sposoby montażu”.
- Podtynkowe przyłącze elektryczne na dole
- Przyłącze elektryczne natynkowe
- Przyłącze priorytetu
- Natynkowa instalacja wodna
- Podtynkowe przyłącze wody przy wymianie urządzenia

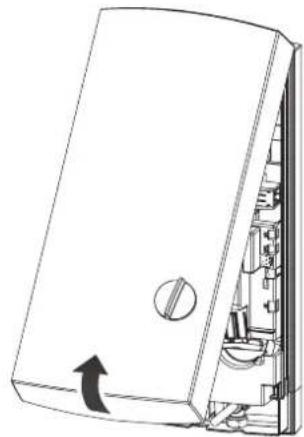

Otwarcie urządzenia
Otworzyć urządzenie, odblokowując blokadę zatrzaskową.

Zdjąć ścianę tylną, naciskając oba haczyki blokujące i pociągając dolną część ścianki tylnej do przodu.

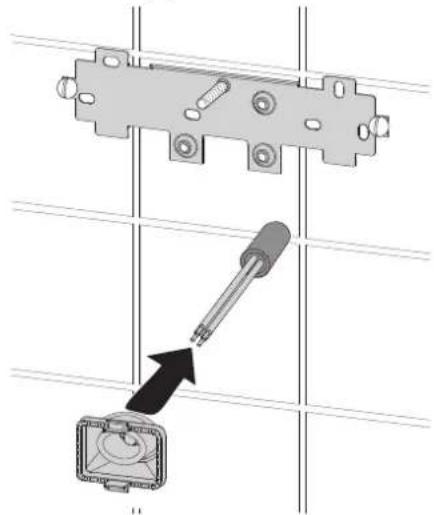

Przygotowanie elektrycznego przewodu zasilającego

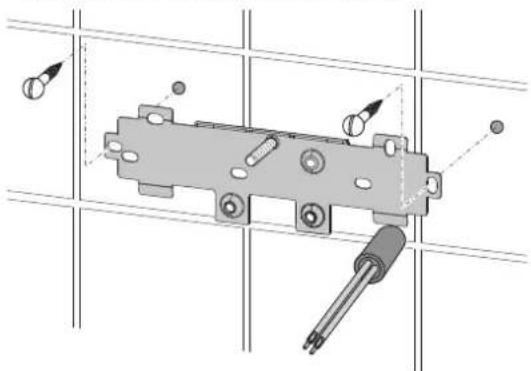

Mocowanie listwy montażowej
Za pomocą szablonu montażowego zaznaczyć otwory do wywiercenia. W przypadku montażu urządzenia z przyłączami wody umieszczonymi na tynku należy dodatkowo oznaczyć otwory mocujące w dolnej części szablonu. Wywiercić otwory i zamocować listwę do zawieszenia na ścianie za pomocą 2 wkrętów i 2 kołków rozporowych (wkręty i kołki rozporowe nie są objęte zakresem dostawy). Zamontować dołączony sworzeń gwintowany. Zamontować listwę do zawieszenia na ścianie.
Montaż osłony przewodu
» Zamontować osłonę przewodu. Przy przekroju
6 mm² powiększyć otwór w osłonie przewodu.
Podłączanie wody

Szkody materialne
Wszystkie prace instalacyjne w zakresie podłączania wody należy wykonywać zgodnie z przepisami.

» Uszczelnić i wkręcić złączkę podwójną.

Szkody materialne
Nie używać zaworu odcinającego na zasilaniu zimnej wody do urządzenia do tłumienia przepływu.

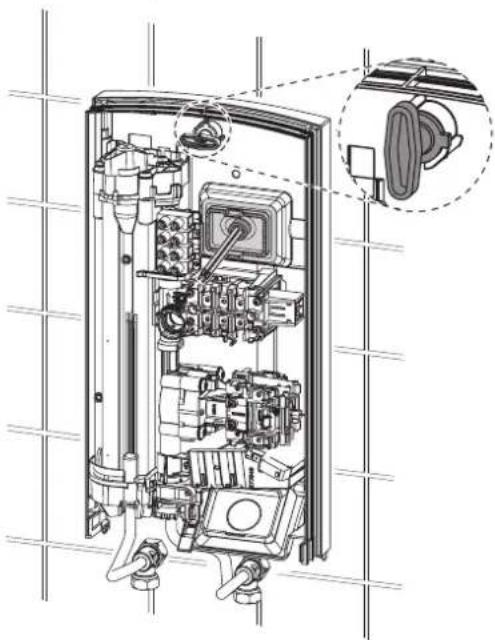

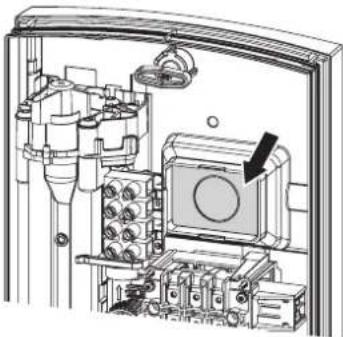

Przygotowanie do montażu tylnej ścianki

Szkody materialne
W razie przygotowania nieodpowiedniego otworu w ściance tylnej, należy użyć nowej ścianki tylnej!

W odpowiednich miejscach tylnej ścianki przygotować otwór dla osłony przewodu. W razie potrzeby wygładzić ostre krawędzie pilnikiem.
Montaż urządzenia
» Założyć tylną ściankę na sworzeń gwintowany i osłonę przewodu. Przy użyciu szczypiec pociągnąć osłonę przewodu za haczyki blokujące do tylnej ścianki, aż haczyki zostaną zablokowane w słyszalny sposób. » Usunąć zabezpieczające zatyczki transportowe z przyłączy wody. » Docisnąć mocno tylną ściankę i zablokować zatyczkę mocującą, obracając ją w prawo o 90°.

Przykręcić turki przyłączeniowe wody z uszczelkami płaskimi do złączek podwójnych.

Szkody materialne
Przy eksploatacji urządzenia sitko musi być zamontowane.
Przy wymianie urządzenia sprawdzać obecność sitka (patrz rozdział „Konserwacja”).

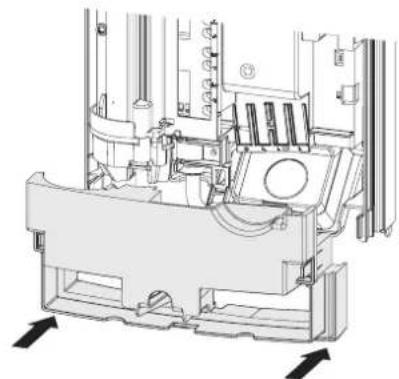

Wykonanie przyłącza elektrycznego

OSTRZEŻENIE: porażenie prądem elektrycznym. Wszystkie elektryczne prace przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami.

OSTRZEŻENIE: porażenie prądem elektrycznym. Podłączenie do sieci elektrycznej jest dopuszczalne tylko w postaci przyłącza stałego w połączeniu z wyjmowaną osłoną przewodu. Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.

OSTRZEŻENIE: porażenie prądem elektrycznym. Urządzenie należy koniecznie podłączyć do przewodu ochronnego.

Szkody materialne. Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym.
» Podłączyć elektryczny przewód przyłączeniowy do zacisku sieciowego (patrz rozdział „Dane techniczne / Schemat połączeń”).
Montaż dolnej części tylnej ścianki
26-02-1348
» Zamontować dolną część do ściany tylnej i zaczepić ją.
» Wyrównać zamontowane urządzenia, zwalniając przytyczkę mocującą, wyrównując przyłącze elektryczne i tylną ściankę, a następnie z powrotem dokręcić przytyczkę mocującą. Jeżeli tylna ścianka urządzenia nie przylega równo, zamocować urządzenia przy użyciu dwóch dodatkowych wkrętów.

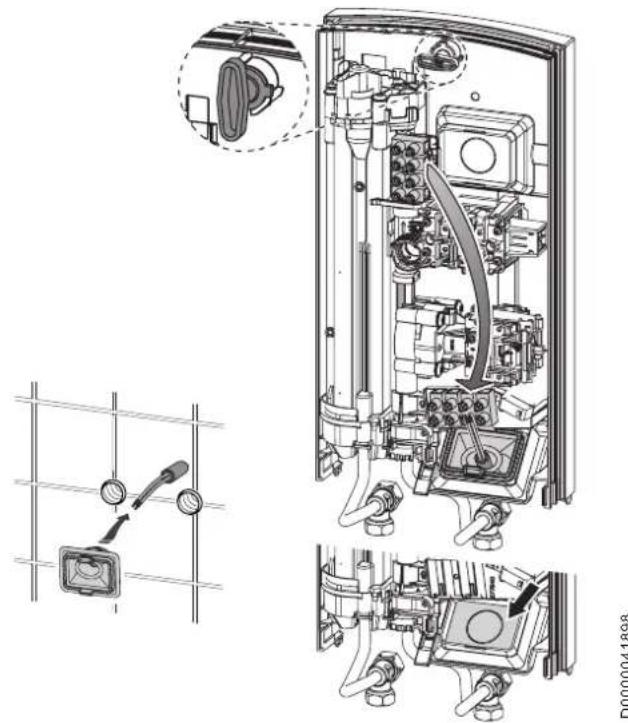

10.2 Inne sposoby montażu
10.2.1 Podtynkowe przyłącze elektryczne na dole
» Zamontować osłonę przewodu.
Szkody materialne
W razie przygotowania nieodpowiedniego otworu w ściance tylnej, należy użyć nowej ścianki tylnej!
» W odpowiednich miejscach tylnej ścianki przygotować otwór dla osłony przewodu. W razie potrzeby wygładzić ostre krawędzie pilnikiem.
» Przełożyć zacisk sieciowy w urządzeniu z góry do dołu.
» Założyć tylną ściankę na sworzeń gwintowany i osłonę przewodu. Przy użyciu szczypiec pociągnąć osłonę przewodu za haczyki blokujące do tylnej ścianki, aż haczyki zostaną zablokowane w słyszalny sposób.
» Docisnąć mocno tylną ściankę i zablokować przytyczkę mocującą, obracając ją w prawo o 90°
10.2.2 Przyłącze elektryczne natynkowe
Wskazówka
Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.
» Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25" i zaznaczyć pole „IP 24". Użyć do tego celu długopisu.
Szkody materialne
W razie przygotowania nieodpowiedniego otworu w ściance tylnej, należy użyć nowej ścianki tylnej!
» Wyciąć lub równo wyłamać niezbędny przypust w tylnej ściance (pozycje patrz Rozdział „Dane techniczne / Wymiary i przyłącza"). W razie potrzeby wygładzić ostre krawędzie pilnikiem.
» Przeciągnąć elektryczny przewód przyłączeniowy przez osłonę przewodu i podłączyć go do zacisku sieciowego.
10.2.3 Przyłącze priorytetu
W przypadku stosowania innych urządzeń elektrycznych dużej mocy może zaistnieć potrzeba zainstalowania przekaźnika priorytetu montowanego w rozdzielni elektrycznej. W tym przypadku praca innych urządzeń podłączonych do przekaźnika będzie wstrzymywana na czas pracy ogrzewacza.
Szkody materialne
Fazę wyłączającą przekaźnik priorytetu należy podłączyć do odpowiednio oznaczonego zacisku sieciowego w urządzeniu (patrz rozdział „Dane techniczne / Schemat połączeń").
10.2.4 Natynkowa instalacja wodna

Wskazówka
Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.
» Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25" i zaznaczyć pole „IP 24". Użyć do tego celu długopisu.

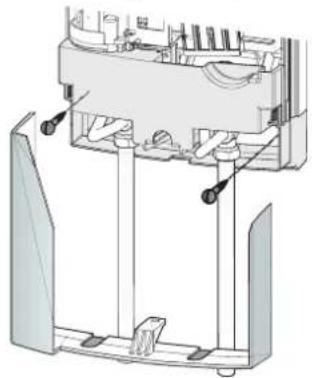

» Zamontować korki z uszczelkami, aby zamknąć przyłącze podtynkowe. » Zamontować odpowiednią armaturę ciśnieniową.

» Zablokować dolną część tylnej ścianki w górnej części. Przykręcić śruby przyłączeniowe do urządzenia. » Przymocować tylną ściankę na dole przy użyciu dodatkowych śrub. » Dokładnie wyłamać otwory przelotowe w pokrywie urządzenia. W razie potrzeby wygładzić ostre krawędzie pilnikiem. » Wsunąć dolną część tylnej ścianki pod śruby przyłączeniowe armatury i zaczepić ją. Przykręcić śruby przyłączeniowe do urządzenia.
10.3 Zakończenie montażu
» Otworzyć zawór odcinający w złączce podwójnej lub przy przewodzie doprowadzającym zimną wodę.
11. Uruchomienie

OSTRZEŻENIE: porażenie prądem elektrycznym. Uruchomienie musi zostać przeprowadzone wyłącznie przez specjalistę lub serwisanta z zachowaniem przepisów bezpieczeństwa.
11.1 Pierwsze uruchomienie

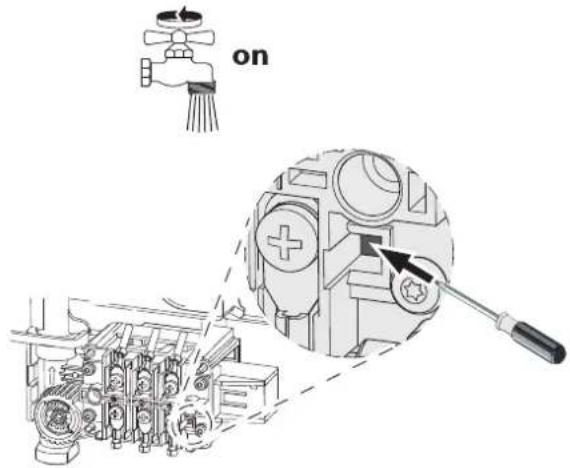

» Kilkakrotnie otworzyć i zamknąć wszystkie podłączone armatury poboru wody aż do usunięcia całego powietrza z przewodów i urządzenia. » Przeprowadzić kontrolę szczelności. » Uaktywnić ogranicznik ciśnienia bezpieczeństwa, wciskając na stałe przycisk resetowania (urządzenie dostarczane jest z nieaktywnym ogranicznikiem ciśnienia bezpieczeństwa). » Zamontować pokrywę urządzenia, aż zatrzaśnie się w sposób słyszalny. Sprawdzić prawidłowe osadzenie pokrywy urządzenia. » Włączyć napięcie sieciowe. » Sprawdzić sposób pracy urządzenia.
Przekazanie urządzenia
» Objaśnić użytkownikowi sposób działania urządzenia i zapoznać go ze sposobem użytkowania. » Poinformować użytkownika o potencjalnych zagrożeniach, zwłaszcza o ryzyku poparzenia. » Przekazać niniejszą instrukcję.
11.2 Ponowne uruchomienie
Odpowietrzyć urządzenie i przewód doprowadzający wodę zimną (patrz rozdział „Nastawy").
Patrz rozdział „Pierwsze uruchomienie".
12. Wyłączenia z eksploatacji
» Odłącz wszystkie żyły zasilania urządzenia od przyłącza sieciowego. » Opróżnij urządzenie (patrz rozdział „Konserwacja”).
| Usterka Przyczyna Rozwiązanie | ||
| Zbyt maly przyȩphyw. Zanieczyszczone sitkow urȩźdeniu. | WyczyScić siki. | |
| Grzalicni nie sączajcie mimo calcowicie otwartej armatury. | Nie zostaw osiagnęty przyȩphyw wody wy-magana do sączenia mocy grzejnej. | WyczyScić siki. |
| Mimo slyszalnogodzwieku zadziałania sączznika rożnicowo-ciszieniowego, urza-dzenia nie wyttwarza wody cieplej. | Ochronny ogranicznik ciśnienia (AP 3) spo-wodowat wymićzenia urȩzdenia ze względów bezpiecieństwa. | Usuność przyȩczyne będu (na przykidlady uszkodzona turbinka kontrli ciśnienia). |
| Zabepieczycy system grzejny przyȩgrzaniem, otworajność minute armaturepoboru znadujacja sie za urȩzdeniem. Powoduje to zredu-kowanie ciźnienia i schłodzenie systemu grzejngo. | ||
| Aktywować ogra-nicznik ciśnienia bezpiecieństwa przy ciśnieniu przyȩphywu, naskiejć przycisk odblokowania (patrz Rozdziel „Pierwsze uruchomienie"). | ||
| System grzejny jest uszkodzony. | Zmierzyść opornyść systemu grzejngo, ew. wymiennie. | |
14. Konserwacja

OSTRZEŻENIE: porażenie prądem elektrycznym. Przed przystąpieniem do wszelkich prac należy odłączyć od sieci wszystkie żyły zasilania urządzenia.
Opróżnianie urządzenia
Urządzenie należy opróżnić do celów konserwacyjnych.

OSTRZEŻENIE: poparzenie. Podczas opróżniania urządzenia może wypłynąć gorąca woda.
Zamknąć zawór odcinający w złączce podwójnej lub przywodzie doprowadzającym zimną wodę. » Otworzyć wszystkie armatury poboru wody. » Odkręcić wszystkie przyłącza wody od urządzenia. » Zdemontowane urządzenie przechowywać w miejscu zabezpieczonym przed mrozem, ponieważ resztki wody pozostałe w urządzeniu mogą doprowadzić do jego zamarznięcia i uszkodzenia.
Czyszczenie sitka 26.02.02.0949
W razie zabrudzenia oczyścić sitko w przyłączu zimnej wody. Podłączyć zawór odcinający przywodu doprowadzającego wodę zimną przy demontowaniu, oczyszczeniu i ponownym zamontowaniu sitka.
15. Dane techniczne

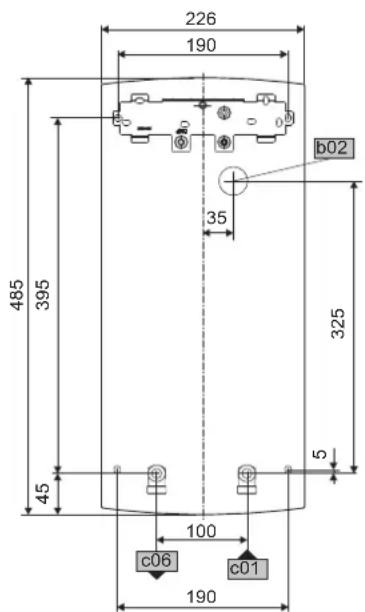

15.1 Wymiary i przyłącza

D0000017757
| b02 | Przepust na przyzewody elektryczne I | ||
| c01 | Zimna woda zasilanie | Gwint zewnętrzny | G 1/2 A |
| c06 | Ciepla woda wyjscie | Gwint zewnȩtrzny | G 1/2 A |
Inne możliwość podłączenia D0000019778
| b02 Przepust na przyzewody elektryczne I |
| b03 Przepust na przyzewody elektryczne II |
| b04 Przepust na przyzewody elektryczne III |

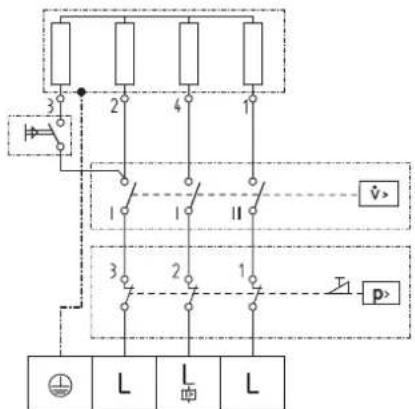

15.2 Schemat połączeń elektrycznych 3/PE ~ 400 V
80 02 0002
Przełączanie priorytetowe za pomocą LR 1-A
80 80 80 80
1 Przewód sterujący do stycznika drugiego urządzenia (np. elektrycznego pieca akumulacyjnego). 2 Zestyk sterujący otwiera się po włączeniu przydomowego ogrzewacza wody.
15.3 Wydajność ciepłej wody
Wydajność ciepłej wody zależy od podłączonego napięcia sieciowego, mocy przyłączeniowej urządzenia i temperatury zimnej wody na wlocie do urządzenia. Napięcie znamionowe oraz moc znamionową należy odczytać z tabliczki znamionowej (patrz Rozdział „Usuwanie problemów").
| Moc przyłączeniowa w kW | 38 °C - wydajnosć ciepiej wody w l/min. | |||
| Napiȩcie znamionowe Temperatura dopłyjawość wody zimnej | ||||
| 400 V | 5 °C 10 °C | 15 °C 20 °C | ||
| 13,5 | 5,8 | 6,9 | 8,4 | 10,7 |
| 18,0 | 7,8 | 9,2 | 11,2 | 14,3 |
| 21,0 | 9,1 10,7 13,0 | 16,7 | ||
| 24,0 | 10,4 | 12,2 | 14,9 | 19,0 |
15.7 Dane dotyczące zużycia energii
Dane produktu odpowiadają Rozporządzeniom UE dotyczącym dyrektywy do ekologicznego kształtowania produktów istotnych dla zużycia energii.
| Moc przyłączeniowa w kW | 50 °C - wydajnosć ciepiej wody w l/min. | |||
| Napiȩcie znamionowe Temperatura dopłyjawość wody zimnej | ||||
| 400 V | 5 °C | 10 °C | 15 °C | 20 °C |
| 13,5 | 4,3 | 4,8 | 5,5 | 6,4 |
| 18,0 | 5,7 | 6,4 | 7,3 | 8,6 |
| 21,0 | 6,7 | 7,5 | 8,6 | 10,0 |
| 24,0 | 7,6 | 8,6 | 9,8 | 11,4 |
15.4 Zakres pracy / tabela przeliczeniowa
Oporność elektryczna właściwa i przewodność elektryczna właściwa, patrz Rozdział „Tabela danych".
| Wartosci znamionowa przy 15°C | 20 °C | 25 °C | ||||||
| Opor-nosc ρ ≥ | Przewodnosci ρ ≤ | Opor-nosc ρ ≥ | Przewodnosci ρ ≤ | Opor-nOSC ρ ≥ | Przewodnosci ρ ≤ | |||
| Ωcm | mS/m | μS/cm | Ωcm | mS/m | μS/cm | Ωcm | mS/m | μS/cm |
| 900 | 111 | 1111 | 800 | 125 | 1250 | 735 | 136 | 1361 |
15.5 Straty ciśnienia
Armatura
| Strata cijsnienia w armaturze przy strumieniu przyplywu | ||
| 10 l/min | ||
| Jednouchwytowa armatura mieszajęca, ok. | MPa | 0,04 - 0,08 |
| Armatura termostatyczna, ok. | MPa | 0,03 - 0,05 |
| Natrysk ręczny, ok. | MPa | 0,03 - 0,15 |
Wymiarowanie sieci rur
Przy wymiarowaniu sieci rur zaleca się zastosowanie dla urządzenia straty ciśnienia wynoszącej 0,1 MPa.
15.6 Warunki awaryjne
W razie awarii instalacji mogą chwilowo występować obciążenia maks. 95°C przy ciśnieniu 1,2 MPa.
| DDLT PinControl 13 | DDLT PinControl 18 | DDLT PinControl 21 | DDLT PinControl 24 | ||
| 222384 | 222385 | 222386 | 222387 | ||
| Producent | AEG Haustechnik | AEG Haustechnik | AEG Haustechnik | AEG Haustechnik | |
| Profil obciąȩń | XS | S | S | S | |
| Klasa efektywnosci energetycznej | A | A | A | A | |
| Roczne zuźycie prȩdu | kWh | 469 | 483 | 483 | 483 |
| Sprawność energetyczna | % | 39 | 38 | 38 | 38 |
| Fabryczne ustawuminium temperature | °C | - | - | - | - |
| Poziom mocy akustycznej | dB(A) | 15 | 15 | 15 | 15 |
| Szczególne uwagi dotyczné pomiaru efektywnosci | Brak | Brak | Brak | Brak |
15.8 Tabela danych
| DDLT PinControl | 13 | DDLT PinControl 18 | DDLT PinControl 21 | DDLT PinControl 24 | |
| 222384 222385 222386 222387 | |||||
| Dane elektryczne | |||||
| napiecie znamionowe V 400 400 400 400 | |||||
| moc znamionowa 400 V, stopiej I min. | kW | 4,6 | 6,3 | 7,4 | 8,3 |
| moc znamionowa 400 V, stopiej I maks. | kW | 10,6 | 14,3 | 16,8 | 19,0 |
| moc znamionowa 400 V, stopiej II min. | kW | 6,8 | 9,2 | 10,8 | 12,2 |
| moc znamionowa 400 V, stopiej II maks. | kW | 13,5 | 18,0 | 21,1 | 23,8 |
| prüd znamionowy | A | 19,5 | 26 | 31 | 35 |
| zabezpieczenia | A | 20 | 25 | 32 | 35 |
| Fazy | 3/PE | 3/PE | 3/PE | 3/PE | |
| Częstotliwość | Hz | 50 | 50 | 50 | 50 |
| Opornoość w檩ciwa ρ 15 ≥ (przy吞噬ima ≤ 25 °C) | Ω cm | 900 | 900 | 900 | 900 |
| Przewodność w檩ciwa σ 15 ≤ (przy吞噬ima ≤ 25 °C) | μS/cm | 1111 | 1111 | 1111 | 1111 |
| Wykonanie | |||||
| Rodzaj ochry (IP) | IP25 | IP25 | IP25 | IP25 | |
| klasa ochry | 1 | 1 | 1 | 1 | |
| Blok izolacyjny | Tworzywo sztuzcne | Tworzywo sztuzcne | Tworzywo sztuzcne | Tworzywo sztuzcne | |
| Wytwornica ciepla systemu grzewczygo | drut niedzialowany | drut niedzialowany | drut niedzialowany | drut niedzialowany | |
| Przyȩcza | |||||
| podȩczenia wody | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | |
| Temperatury, granice stosowania | |||||
| Maks. dopuszczalne ci东南ienie | MPa | 1 | 1 | 1 | 1 |
| Wartosci | |||||
| Maks. dopuszczalna temperatura dopływu | °C | 25 | 25 | 25 | 25 |
| Wiatcie na I stopniu | l/min | 2,4 | 3,0 | 3,5 | 4,1 |
| Wiatcie na II stopniu | l/min | 3,9 | 4,9 | 5,6 | 6,3 |
| Strata ci东南ienia przy strumieniu przypeływu | MPa | 0,09 | 0,11 | 0,13 | 0,15 |
| Strumień przypeływu dla straty ci东南ienia | l/min | 3,9 | 4,5 | 5,6 | 6,3 |
| Ograniczenia strumienia przypeływu przy | l/min | 4,7 | 5,9 | 7,0 | 7,8 |
| Dystrybacja cieplej wody | l/min | 7,0 | 9,4 | 11,1 | 12,5 |
| Δθ przy dystrybacji | K | 26 | 26 | 26 | 26 |
| Dane hydraulicne | |||||
| pojemność nominalna | I | 0,4 | 0,4 | 0,4 | 0,4 |
| Wymiary | |||||
| Wysokość | mm | 485 | 485 | 485 | 485 |
| Szerokość | mm | 226 226 226 226 | |||
| Głowobokość | mm | 93 | 93 | 93 | 93 |
| Masy | |||||
| Ciezar | kg | 3,6 | 3,6 | 3,6 | 3,6 |
Gwarancja
Urządzeń zakupionych poza granicami Niemiec nie obejmują warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek COREK jest dystrybutorem naszych produktów, gwarancji udzielić może wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wtedy, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.
Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.
Ochrona środowiska i recycling
Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.
CNEUANbHbIEYKA3AHNA
3KCNYATALIN
- 06uyeka3aHn76
- TexHnka 6e3oNaChOCTn 76
- Onncanhe yctpoiCTBa 77
- HactpoKn 77
- YnctKa, yXoN I TeXHnueckoe 06cIyXnBaHne...78
- YctpaHHe HEnCnpaBHOcte.. 78
MONTAŻ
- Bezpieczeństwo techniczne 78
- Opis urządzenia 78
- Środki przygotowawcze 79
- Montaż 79
- Uruchomienie 83
- Wyłączenie z eksploatacji 83
- Usuwanie usterek 83
- Konserwacja 84
- Dane techniczne 84
GWARANCJA
OCHRONA ŚRODOWISKA I UTYLIZACJA
SPECJALNE WSKAZÓWKI
Dzieciom powyżej 3 lat, a także osobom z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, nieposiadającym doświadczenia ani wiedzy o urządzeniu, wolno używać urządzenia tylko pod nadzorem innych osób, które zapoznały się z odpowiednią instrukcją dotyczącą zasad bezpiecznego użytkowania i potencjalnego zagrożenia w przypadku nieprzestrzegania tych zasad. Nie dopuszczać dzieci do urządzenia. Dzieci mogą wykonywać czyszczenie urządzenia oraz te rodzaje konserwacji, które zwykle wykonuje użytkownik, tylko pod nadzorem osób dorosłych.
Mieszalnik może nagrzewać się do temperatury 60°C. Przy temperaturze wody na wylocie powyżej 43°C istnieje niebezpieczeństwo oparzenia. - Urządzenie powinno być odłączane od sieci z rozwarciem wszystkich styków nie mniejszym niż 3 mm na wszystkich biegunach. Napięcie zasilania powinno odpowiadać napięciu w sieci. - Urządzenie należy podłączyć do przewodu uziemiającego.
- Podłączyć urządzenie do jednofazowego przewodu elektrycznego. Zamocować urządzenie, jak opisano w rozdziale «Instalacja/Montaż». Upewnić się, że ciśnienie nie przekracza maksymalnego dopuszczalnego (patrz rozdział «Dane techniczne / Tabela parametrów»). Oporność właściwa wody nie powinna być niższa niż podana na tabliczce znamionowej (patrz rozdział «Instalacja / Dane techniczne / Tabela parametrów»). Przy opróżnianiu urządzenia postępować zgodnie z zaleceniami rozdziału «Montaż / Konserwacja / Opróżnianie urządzenia». Zabrania się podgrzewania urządzenia do dodatkowego podgrzewu już ogrzanej wody.
EKSPLOATACJA
1. Wskazówki
Rozdział «Wskazówki szczegółowe» i «Eksploatacja» przeznaczony jest dla użytkownika i specjalisty.
Rozdział «Montaż» przeznaczony jest dla specjalisty.

Wskazówka
Przed rozpoczęciem eksploatacji należy uważnie przeczytać niniejszą instrukcję i zachować ją.
W razie potrzeby przekazać niniejszą instrukcję następnemu użytkownikowi.
1.1 Wskazówki dotyczące bezpieczeństwa
1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

SŁOWO SYGNAŁOWE Rodzaj zagrożenia
Tutaj podano możliwe skutki nieprzestrzegania wskazówek dotyczących bezpieczeństwa.
Tutaj podano środki zapobiegające zagrożeniu.
1.1.2 Symbole, rodzaje zagrożeń
5. Czyszczenie i konserwacja
» Nie należy używać ściernych ani żrących środków czyszczących. Do konserwacji i czyszczenia urządzenia wystarczy wilgotna ściereczka. » Regularnie sprawdzaj armaturę. Osady kamienia na wylotach armatury można usunąć dostępnymi w handlu środkami do odkamieniania.
