MTE 650 - Kocioł AEG - Bezpłatna instrukcja obsługi

Typ produktu	Mały elektroniczny przepływowy podgrzewacz wody
Marka	AEG
Model	MTE 650

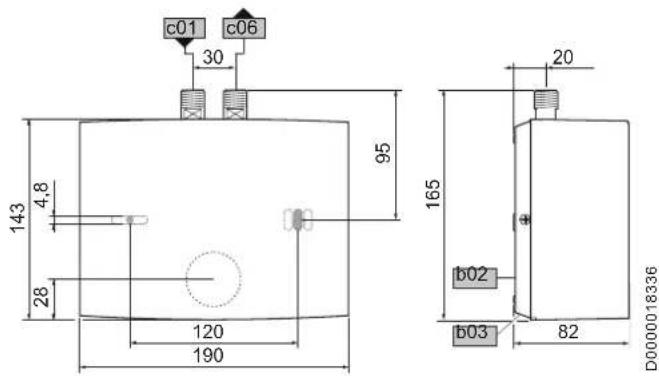

Wymiary (W x S x G)	143 x 190 x 82 mm
Waga	1,5 kg
Zasilanie elektryczne	2/PE 380-400 V, 5,9-6,5 kW, 15,5-16,3 A
Fazy	2 fazy
Zabezpieczenie elektryczne	16-20 A
Stopień ochrony	IP25
Maksymalne ciśnienie robocze	1 MPa
Maksymalna temperatura wody na wejściu	50°C (podgrzewanie)
Zakres regulacji temperatury ciepłej wody	30-50°C
Minimalny przepływ wody	>2,2 l/min
Wydajność ciepłej wody	3,7 l/min (Δθ 25 K)
Klasa efektywności energetycznej	A
Roczne zużycie energii elektrycznej	478 kWh
Poziom mocy akustycznej	15 dB(A)
Rodzaj ogrzewania	System z nagim drutem
Montaż	Pod zlewem lub nad zlewem
Przyłącze hydrauliczne	G 3/8 A
Dostarczone akcesoria	Filtr, specjalny regulator strumienia SR5, wąż 3/8 500 mm, trójnik, logo
Czyszczenie i konserwacja	Wilgotna szmatka, odkamienianie regulatora strumienia, kontrola bezpieczeństwa elektrycznego
Bezpieczeństwo	Wyłącznik ciśnieniowy bezpieczeństwa, ochrona przed oparzeniami >43°C, odcięcie wszystkich biegunów
Gwarancja	Zmienna w zależności od kraju (patrz warunki producenta)
Recykling	Usuwanie zgodnie z przepisami krajowymi

Często zadawane pytania - MTE 650 AEG

Urządzenie nie uruchamia się, mimo że kran z ciepłą wodą jest otwarty?

Najpierw sprawdź, czy urządzenie jest pod napięciem (sprawdź wyłącznik nadprądowy). Jeśli tak, regulator strumienia baterii może być zakamieniony lub zabrudzony: wyczyść go lub wymień. Upewnij się również, że dopływ wody nie jest odcięty, a w razie potrzeby odpowietrz urządzenie.

Temperatura wody nie osiąga żądanej wartości?

Może to wynikać z zbyt nisko ustawionej maksymalnej temperatury w urządzeniu. Zleć jej regulację instalatorowi. Inna przyczyna: urządzenie osiągnęło limit mocy. W takim przypadku zmniejsz przepływ wody, aby podnieść temperaturę.

Jak czyścić i konserwować urządzenie?

Używaj wilgotnej szmatki bez środków ściernych. Regularnie czyść specjalny regulator strumienia w baterii za pomocą dostępnego w handlu środka odkamieniającego. Okresowo zlecaj profesjonalną kontrolę bezpieczeństwa elektrycznego.

Jaki typ baterii powinienem stosować?

Używaj odpowiednich baterii swobodnie wypływowych lub ciśnieniowych, takich jak modele AHS 50, AHO 40 MTH, AHu 40 MTH, AHEu 40 MTH lub ADS 40. Dostarczony specjalny regulator strumienia jest niezbędny do uzyskania optymalnego strumienia.

Czy mogę samodzielnie zainstalować urządzenie?

Instalacja, uruchomienie i konserwacja muszą być wykonane przez wykwalifikowanego instalatora zgodnie z normami. Urządzenie musi być uziemione i odłączalne za pomocą wyłącznika wielobiegunowego.

Jakie są podstawowe środki ostrożności?

Ryzyko oparzenia: temperatura wypływu może przekraczać 43°C. Chroń urządzenie przed mrozem. Używaj wyłącznie oryginalnych akcesoriów. W przypadku uszkodzenia przewodu zleć jego wymianę instalatorowi. Przed jakąkolwiek interwencją urządzenie musi być odłączone od zasilania.

Jak ustawić maksymalną temperaturę i przepływ?

Te ustawienia są zarezerwowane dla instalatora. Odłącz zasilanie, zdejmij pokrywę, a następnie wyreguluj potencjometr temperatury (ustawienie fabryczne 38°C) lub śrubę regulacji przepływu. Fabryczne ustawienie przepływu to maksimum.

Co zrobić po przerwie w dostawie wody?

Aby uniknąć uszkodzenia systemu grzewczego z nagim drutem, odłącz urządzenie od zasilania (wyjmij wtyczkę lub wyłącz wyłącznik nadprądowy), następnie napełnij urządzenie, otwierając kran aż do całkowitego odpowietrzenia, a dopiero potem podłącz je ponownie do zasilania.

Jakie akcesoria są dostępne dla tego urządzenia?

Akcesoria: specjalny regulator strumienia SR5 (kod 270582), filtry, węże przyłączeniowe oraz różne baterie (AHS 50, AHO 40 MTH itp.). Używaj wyłącznie oryginalnych części.

Jak opróżnić urządzenie, aby chronić je przed mrozem?

Zamknij zawór dopływu zimnej wody, otwórz kran czerpalny, a następnie poluzuj przyłącza hydrauliczne. Woda może być bardzo gorąca, uważaj na oparzenia. Przechowuj urządzenie w miejscu zabezpieczonym przed mrozem.

INSTRUKCJA OBSŁUGI MTE 650 AEG

Elektronicznie regulowany mały przepływowy ogrzewacz wody

Obsługa i instalacja 112

Elektronicznie regulowany mały przepływowy podgrzewacz wody

Zawór bezpieczeństwa nie jest konieczny.

Armatura

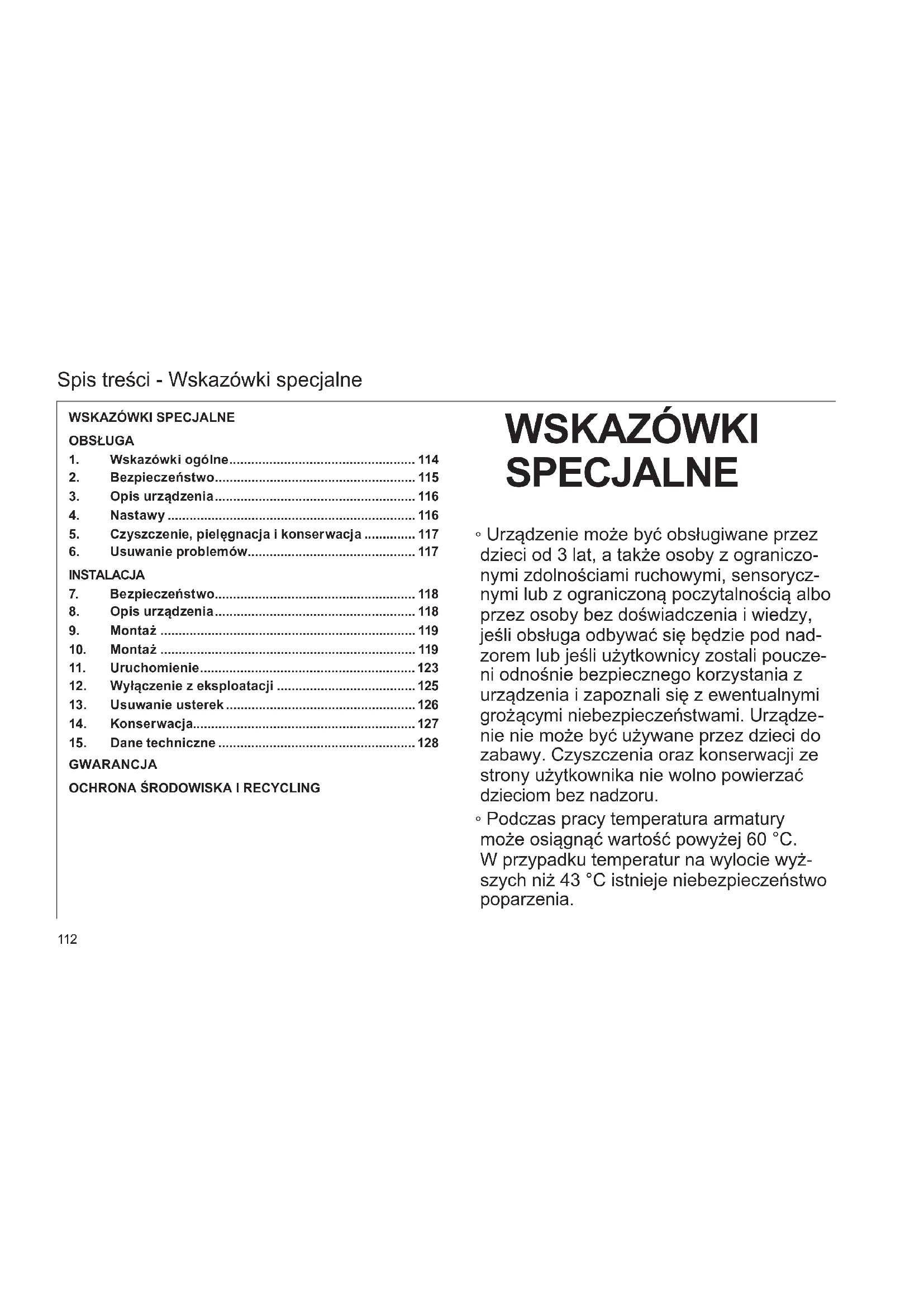

Spis treści - Wskazówki specjalne

WSKAZÓWKI SPECJALNE

OBSŁUGA

1. Wskazówki ogólne 114
2. Bezpieczeństwo 115
3. Opis urządzenia 116
4. Nastawy 116
5. Czyszczenie, pielęgnacja i konserwacja 117
6. Usuwanie problemów 117

INSTALACJA

1. Bezpieczeństwo 118
2. Opis urządzenia 118
3. Montaż 119
4. Montaż 119
5. Uruchomienie 123
6. Wyłączenie z eksploatacji 125
7. Usuwanie usterek 126
8. Konserwacja 127
9. Dane techniczne 128

GWARANCJA

OCHRONA ŚRODOWISKA I RECYKLING

WSKAZÓWKI SPECJALNE

• Urządzenia mogą być obsługiwane przez dzieci od 3 lat oraz osoby o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych, a także przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy otrzymali pouczenia dotyczące bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi zagrożeniami. Urządzenia nie są zabawkami. Czyszczenia oraz konserwacji ze strony użytkownika nie wolno powierzać dzieciom bez nadzoru.
• Podczas pracy temperatura armatury może osiągnąć wartość powyżej 60°C. W przypadku temperatur na wylocie wyższych niż 43°C istnieje niebezpieczeństwo poparzenia.

Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm. - Podane napięcie musi być zgodne z napięciem sieciowym. Czynności związane z koniecznością wymiany uszkodzonego przewodu przyłączeniowego mogą być wykonywane wyłącznie przez specjalistę posiadającego uprawnienia wydane przez producenta, przy użyciu oryginalnej części zamiennej. Zamocować urządzenie w sposób opisany w rozdziale „Instalacja / Montaż”. Należy przestrzegać maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Dane techniczne / Tabela danych”). - Oporność nie może być niższa od oporności właściwej wody z sieci wodociągowej (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”).

Opróżnić urządzenie w sposób opisany w rozdziale „Instalacja/Konserwacja/Opróżnianie urządzenia".

Obsługa

OBSŁUGA

1. Wskazówki ogólne

Rozdział "Obsługa" przeznaczony jest dla użytkownika urządzenia i specjalisty.

Rozdział "Instalacja" przeznaczony jest dla SPECJALISTY.

Wskazówka: Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania. W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE - rodzaj zagrożenia W tym miejscu określone są potencjalne skutki nieprzestrzegania wskazówki dotyczącej bezpieczeństwa.

W tym miejscu.

1.1.2 Symbole i rodzaje zagrożenia

Symbol Rodzaj	zagrożenia
!	Obrażenia cieła
	Porażenie prȩdom elektrycznym
	Poparzenie (Poparzenie)

1.1.3 Hasła ostrzegawcze

HASLO OSTRZEGAW-CZE	Znaczenia
ZAGROZENIE	Wskazówki, którch nieprestrzeganie prowadzi do噤kich obrażćcia lub smierci.
OSTRZEZE-NIE	Wskazówki, którch nieprestrzeganie sąwa-dźć do噤kich obrażćcia lub smierci.
OSTROZNIE	Wskazówki, którch nieprestrzeganie sąwa-dźć do srednich lub lekkich obrażćcia.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Wskazówki są ograniczone poziomymi liniami powyżej i poniżej tekstu. Ogólne wskazówki są oznaczone symbolem umieszczonym obok.

Należy dokładnie zapoznać się z treścią wskazówek.

Symbol
!	Szkody materialne (uzskodzenia urzadzenia, szkody następcze, zanie- czyszczuminium穿透力)
	Utyilizacja urzadzenia

Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.

1.3 Jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wymiary podane są w milimetrach.

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do użytku domowego. Nieprzeszkolone osoby mogą bezpiecznie z niego korzystać. Urządzenie może być stosowane również poza domem, np. w małych przedsiębiorstwach, pod warunkiem takiego samego użytkowania.

Urządzenie jest przeznaczone do podgrzewania wody użytkowej lub wstępnie podgrzanej. Urządzenie jest przeznaczone wyłącznie do umywalki do rąk.

Inne lub wykraczające poza obowiązujące ustalenia zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego wyposażenia dodatkowego.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

ZAGROŻENIE poparzeniem

Podczas pracy temperatura armatury może osiągnąć wartość powyżej 50 °C.

W przypadku temperatur na wylocie wyższych niż 43°C istnieje ryzyko poparzenia.

Obsługa

OSTRZEŻENIE: obrażenia ciała

Urządzenie może być obsługiwane przez dzieci od 3 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością albo przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy dostali pouczenie odnośnie bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi grożącymi niebezpieczeństwami. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenia oraz konserwacji ze strony użytkownika nie wolno powierzać dzieciom bez nadzoru.

ZAGROŻENIE: porażenie prądem elektrycznym. Uszkodzony elektryczny przewód przyłączeniowy musi zostać wymieniony tylko przez specjalistę. Dzięki temu można uniknąć ewentualnych zagrożeń.

Szkody materialne

Chronić urządzenie i armaturę przed mrozem.

Szkody materialne

Stosować wyłącznie dołączony specjalny regulator strumienia. Zapobiegać osadzaniu się kamienia na wylotach armatury (patrz rozdział „Czyszczenie, pielęgnacja i konserwacja").

2.3 Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

3. Opis urządzenia

Elektronicznie regulowany mini przepływowy ogrzewacz wody utrzymuje stałą temperaturę na wylocie niezależnie od temperatury na zasilaniu aż do granicy mocy.

Urządzenie zostało fabrycznie ustawione na temperaturę na wylocie konieczną do mycia rąk. W momencie osiągnięcia tej temperatury elektronika automatycznie redukuje moc urządzenia. Moc jest dopasowywana do zadanej temperatury, dlatego temperatura nie jest przekraczana.

Urządzenie podgrzewa wodę bezpośrednio w punkcie poboru po otwarciu armatury. Dzięki krótkim przewodom powstają niewielkie straty energii i wody.

Wydajność ciepłej wody urządzenia zależy od temperatury zimnej wody, mocy grzewczej oraz ilości przepływu. System grzewczy z odkrytą grzałką jest przeznaczony do wody o niskiej i wysokiej zawartości kamienia. System grzewczy jest w dużym stopniu odporny na powstawanie osadów wapiennych. System grzewczy zapewnia szybkie i wydajne przygotowanie ciepłej wody do mycia rąk. Specjalista może dokonać nastaw wartości maksymalnych temperatury i strumienia przepływu (patrz rozdział „Uruchomienie / Nastawy").

Dzięki zamontowaniu dołączonego, specjalnego regulatora strumienia można uzyskać optymalny strumień wody.

4. Nastawy

Po otwarciu zaworu ciepłej wody na armaturze lub uruchomieniu czujnika armatury czujnikowej system grzewczy urządzenia załącza się automatycznie. Woda jest podgrzewana. Temperaturę wody można zmienić za pomocą armatury.

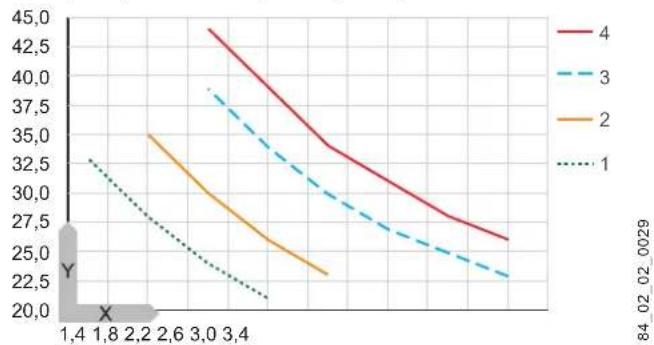

Ilości przepływowe i ograniczenia strumienia objętość patrz rozdział „Dane techniczne".

Podwyższenie temperatury

Zwiększyć przepływ wody za pomocą baterii.

Obniżenie temperatury

» Odkręcić mocniej baterię lub domieszać więcej zimnej wody.

W przypadku przerwania dopływu wody:

Patrz Rozdział "Uruchomienie / Ponowne uruchomienie".

5. Czyszczenie, pielęgnacja i konserwacja

» Nie wolno używać środków czyszczących o właściwościach ściernych lub zawierających rozpuszczalniki. Do konserwacji i czyszczenia urządzenia wystarczy wilgotna szmatka. » Regularnie należy sprawdzać stan armatury. Kamień z wylotu armatury należy usuwać przy użyciu standardowych środków do usuwania osadów wapiennych. » W regularnych odstępach czasu zlecać specjaliście kontrolę bezpieczeństwa elektrycznego urządzenia. Należy regularnie odwapniać lub wymieniać specjalny regulator strumienia w baterii (patrz Rozdział "Opis urządzenia/wyposażenie dodatkowe").

6. Usuwanie problemów

Problem Przyczyna Rozwiązanie
Urzadzenia nie są- cza są mimo calkowy- cie olwartego zaworu cieplej wody.	Do urzadzenia nie jest doprowadzane nap引擎.	Sprawdzić bezpiecz- nik w instalacji domo- wej.
	Regulator strumienia w armaturze jest po- kryty kamieniem lub zabrudzony.	Oczyść i/lub odwap- nić regulator strumie- nia lub spezialny regu- lator strumienia.
	Zasilanie w wodę jest przerwane.	Odp战略布局ć urzadzenia i dopływo zim-nej wody (patrz roz- dzial „Ustawienia").
Zȩdana temperatura nie jest osiągana.	W urzadzeniu zostafa ustawiona zbyt niska temperatura maksymalna.	Należy zlecić ustawie- nie temperatury mak- symalnej spezialość.
Urzadzenia osiąnęto
	maksymalną moc.	Zmiejeśzyć strumień przyptywu.

Jeśli nie można usunąć przyczyny usterki, należy wezwać specjalistę. W celu usprawnienia i przyspieszenia pomocy należy podać numer z tabliczki znamionowej (000000 / 0000-00000).

Instalacja

INSTALACJA

7. Bezpieczeństwo

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez wykwalifikowanego specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego wyposażenia dodatkowego przeznaczonego do tego urządzenia oraz oryginalnych części zamiennych.

Szkody materialne: Przestrzegać maks. dopuszczalnej temperatury na wlocie. Przy wyższych temperaturach może nastąpić uszkodzenie urządzenia. Centralna armatura termostatyczna pozwala ograniczyć temperaturę na wlocie.

7.2 Przepisy, normy i regulacje prawne

Wskazówka: Należy przestrzegać wszystkich krajowych i miejscowych przepisów oraz regulacji prawnych.

Właściwa oporność elektryczna wody nie może być mniejsza niż podana na tabliczce znamionowej. W przypadku sieci wodociągowej należy uwzględnić niższą oporność elektryczną wody (patrz rozdział „Dane techniczne / Tabela danych”). Informację o właściwej oporności elektrycznej lub elektrycznej przewodności wody można uzyskać w miejscowym zakładzie wodociągowym.

8. Opis urządzenia

8.1 Zakres dostawy

Do urządzenia dołączone są następujące elementy:

Sito w dopływie zimnej wody - Specjalny regulator strumienia „SR” - wąż przyłączeniowy 3/8, dł. 500 mm, z uszczelkami - Trójnik 3/8 - Logo firmy do montażu powyżej punktu poboru do podłączenia jako urządzenia ciśnieniowe

8.2 Wyposażenie dodatkowe

Specjalny regulator strumienia „SR”*

SR 3: nr kat. 289591

do MTE 350 i MTE 440

SR 5: nr kat. 270582

do MTE 570 i MTE 650

• Do montażu w gwincie M22/M24.

Armatury bezciśnieniowe

AHS 50 Armatura czujnikowa do umywalki AHo 40 MTH Armatura ścienna do montażu powyżej punktu poboru AHu 40 MTH Armatura umywalki dwuuchwytowa AHEu 40 MTH Armatura umywalki jednouchwytowa

Armatura ciśnieniowa

ADS40 Armatura czujnikowa do umywalki

9. Montaż

Przepłukać dokładnie instalację wodną.

Instalacja wodna

Zawór bezpieczeństwa nie jest potrzebny.

Armatury

Stosować odpowiednie armatury (patrz rozdział

"Opis urządzenia / Wyposażenie dodatkowe").

Wskazówka

Dzięki zamontowaniu specjalnego regulatora stru

mienia w armaturze można uzyskać optymalny stru

mień wody.

10. Montaż

10.1 Miejsce montażu

Urządzenie należy zamontować w pomieszczeniu zabezpieczonym przed mrozem w pobliżu armatury czerpalnej. Zwrócić uwagę na dostępność bocznych śrub mocujących.

Urządzenie przeznaczone jest do montażu poniżej punktu poboru wody (przyłącze wody na górze) i powyżej punktu poboru wody (przyłącze wody na dole).

ZAGROŻENIE porażenia prądem elektrycznym. Śruba regulacyjna do regulacji strumienia przepływu jest pod napięciem. Stopień ochrony IP25 jest zapewniony tylko przy zamontowanej ścianie tylnej urządzenia.

» Zawsze montować ściankę tylną urządzenia.

Instalacja

10.2 Inne sposoby montażu

10.2.1 Montaż poniżej punktu poboru wody. Bezciśnieniowy, z armaturą bezciśnieniową

Ciśnieniowy, z armaturą ciśnieniową

60 20

Montaż urządzenia

Wskazówka

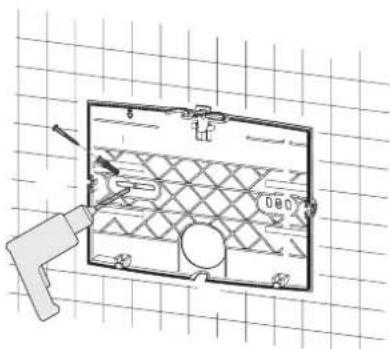

» Zamontować urządzenie na ścianie. Ściana musi posiadać odpowiednią nośność.

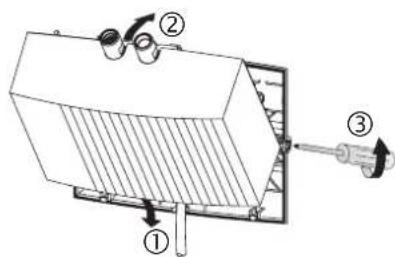

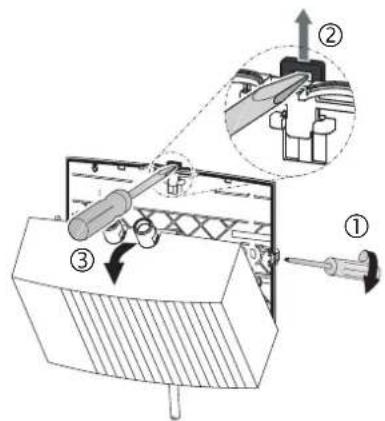

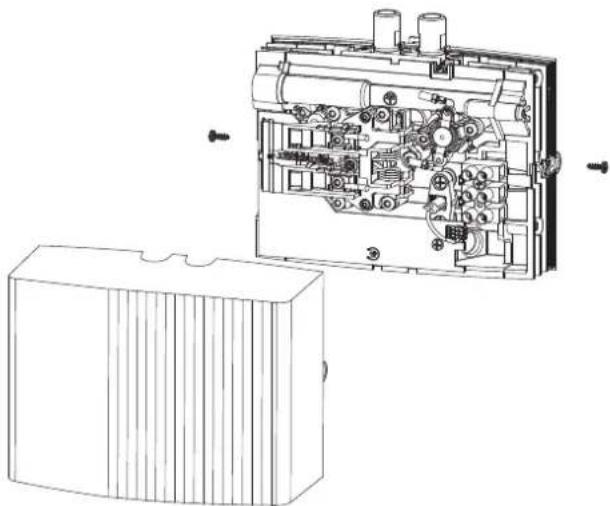

» Śruby mocujące osłonę odkręcić o dwa obroty. » Odblokować zamknięcie zapadkowe za pomocą śrubokręta. » Zdjąć pokrywę urządzenia z systemem grzewczym do przodu.

Instalacja

» Wyłamać otwór przy przejściu na elektryczny przewód przyłączeniowy w pokrywie urządzenia przy użyciu obcęgów. Ewentualne nierówności usunąć pilnikiem. » Tylną ścianę urządzenia użyć jako szablonu do nawiercania otworów. » Zamocować ściankę tylną urządzenia odpowiednimi kołkami i wkrętami na ścianie.

2602050085

» Przełożyć elektryczny przewód przyłączeniowy przez otwór przepustowy tylnej ściany. » Zaczepić pokrywę urządzenia z systemem grzewczym na dole. » Zablokować system grzewczy w zamknięciu zapadkowym. » Zamocować pokrywę urządzenia śrubami mocującymi pokrywę.

Montaż armatury

» Zamontować armaturę. Należy przestrzegać przy tym instrukcji obsługi i instalacji armatury.

Szkody materialne

» Podczas montażu wszystkich przyłączy należy dokręcić króćce przyłączeniowe urządzenia za pomocą klucza o rozmiarze 14.

Instalacja

Armatura ciśnieniowa

Wskazówka

» Zamontować dołączony wąż przyłączeniowy 3/8 oraz trójnik 3/8.

10.2.2 Montaż powyżej punktu poboru wody, bezciśnieniowy, z armaturą bezciśnieniową

Montaż armatury

» Zamontować armaturę. Należy przestrzegać przy tym instrukcji obsługi i instalacji armatury.

Szkody materialne

Podczas montażu wszystkich przyłączy należy dokręcić króćce przyłączeniowe urządzenia kluczem o rozmiarze 14 na urządzeniu, patrz rozdział „Inne sposoby montażu / Montaż poniżej punktu poboru wody".

Montaż urządzenia

» Zamontować urządzenie razem z przyłączami wody na armaturze.

10.3 Wykonanie przyłączy elektrycznych

ZAGROŻENIE porażenia prądem elektrycznym. Wszystkie elektryczne prace przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami.

ZAGROŻENIE porażenia prądem elektrycznym. Urządzenia należy koniecznie podłączyć do przewodu ochronnego.

Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.

ZAGROŻENIE porażenia prądem elektrycznym. Urządzenia w momencie dostawy są wyposażone w elektryczny przewód przyłączeniowy (MTE 350 z wtyczką). Urządzenia można podłączyć do poprowadzonego na stałe przewodu elektrycznego, jeśli jego pole przekroju jest przynajmniej równe polu przekroju seryjnego przewodu przyłączeniowego urządzenia. Maksymalne pole przekroju przewodu może wynosić 3× 6mm². W przypadku montażu urządzenia powyżej punktu poboru wody elektryczne przewody przyłączeniowe muszą być poprowadzone za urządzeniem.

Szkody materialne. Przy podłączaniu do gniazda wtykowego z zestykiem ochronnym (dotyczy elektrycznego przewodu przyłączeniowego z wtyczką) należy zwrócić uwagę, aby po instalacji urządzenia do gniazda wtykowego był swobodny dostęp.

Szkody materialne. Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym.

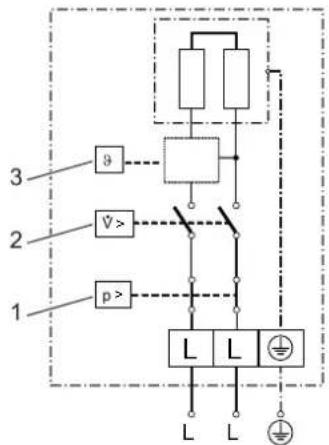

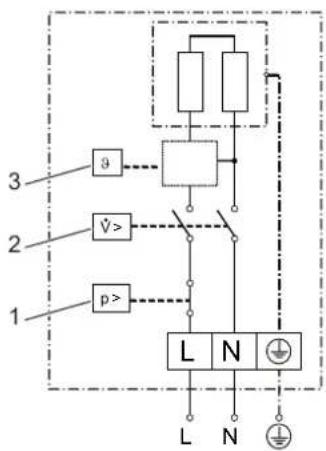

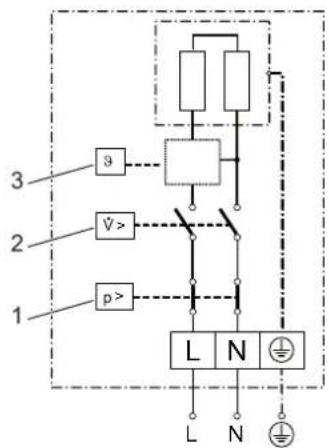

» Podłączyć elektryczny przewód przyłączeniowy według schematu połączeń elektrycznych (patrz rozdział „Dane techniczne / Schemat połączeń elektrycznych”).

11. Uruchomienie

11.1 Pierwsze uruchomienie

» Napełnić urządzenie, pobierając kilkakrotnie wodę z armatury, aby usunąć powietrze z przewodów i urządzenia. » Przeprowadzić kontrolę szczelności. » Podłączyć wtyczkę elektrycznego przewodu przyłączeniowego (jeśli jest) do gniazda wtykowego z zestykiem ochronnym lub załączyć bezpiecznik. » Sprawdzić sposób pracy urządzenia. » W przypadku montażu powyżej punktu poboru należy zakleić logo firmy nalepką dołączoną do zestawu, we właściwej pozycji.

11.2 Przekazanie urządzenia

» Objaśnić użytkownikowi sposób działania urządzenia i zapoznać go ze sposobem użytkowania. » Poinformować użytkownika o potencjalnych zagrożeniach, zwłaszcza o ryzyku poparzenia. Przekazać niniejszą instrukcję.

Instalacja

11.3 Ponowne uruchomienie

Szkody materialne Po przywróceniu zasilania w wodę sąży ponownie uruchomić urządzenia, wykonując poniższe czynności, aby nie uszkodzić systemu grzewczego z odkrytą grzałką.

» Odłączyć urządzenie od zasilania. W tym celu odłączyć wtyczkę elektrycznego przyłącza (jeśli jest) lub wyłączyć bezpiecznik. » Patrz rozdział „Pierwsze uruchomienie".

11.4 Nastawy

Możliwa jest zmiana wartości maksymalnych strumienia przepływu i temperatury.

ZAGROŻENIE porażenia prądem elektrycznym Zmiana strumienia przepływu i nastawianie temperatury są dopuszczalne wyłącznie po odłączeniu urządzenia z sieci elektrycznej.

» Odłącz wszystkie żyły zasilania urządzenia od przyłącza sieciowego.

ZAGROŻENIE porażenia prądem elektrycznym Śruba regulacyjna do zmiany strumienia przepływu i potencjometr do nastawiania temperatury będą pod napięciem, jeśli urządzenie nie zostanie odłączone od sieci elektrycznej.

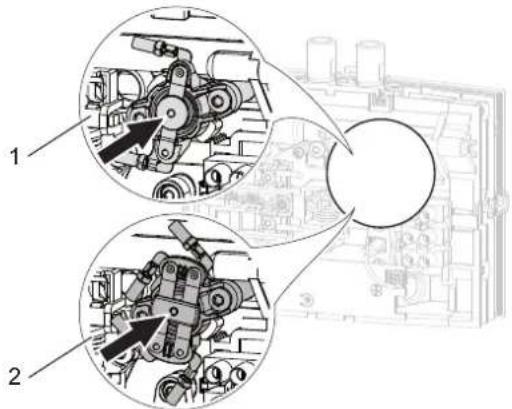

» Zdejmij pokrywę urządzenia.

Ustawianie temperatury maksymalnej

Nastawienie fabryczne: 38°C

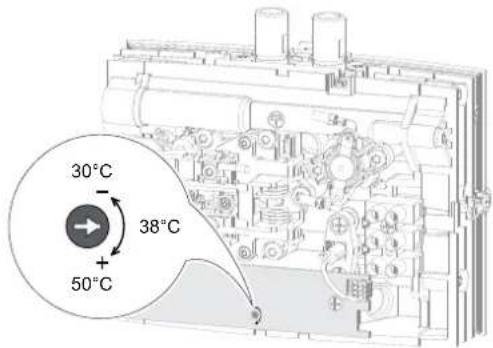

Nastawić zadaną temperaturę maksymalną na potencjometrze przy użyciu wkrętaka. Zamontować osłonę urządzenia.

Ograniczenia strumienia przepływu

Nastawienie fabryczne: Maksymalny strumień przepływu

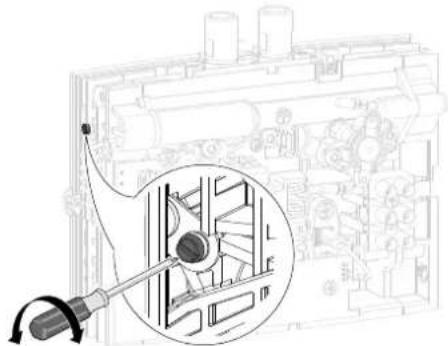

Za pomocą śruby regulacyjnej nastawić zadany strumień przepływu. Najmniejszy strumień przepływu = wkręcić śrubę do oporu. Największy strumień przepływu = odkręcić śrubę do oporu. Zamontować osłonę urządzenia.

12. Wyłączenie z eksploatacji

Urządzenie odłączyć od napięcia sieciowego za pomocą bezpiecznika w sieci instalacji domowej lub wyciągnąć wtyczkę elektryczną z przyłączeniowych. Opróżnić urządzenie (patrz rozdział „Konserwacja”).

Instalacja

Problem Przyczyna Rozwiązanie
Urzadzenia nie są-za są mimo calkowie-cie otwartego zaworuciepiej wody. Strumuść przyplywu	Regulator strumienia w armaturze jest po-kryty kamieniem lub zabrudzony.	OczyScić i/lub odwap-nic regulator strumie- nia lub spezialny regu- lator strumienia.
	jest za sbyte.	Zwiększyć strumień przyplywu.
	Sitko w przywodzie zimnej wody jest za-tkane.	WczyScić sitko po zamknęciu zaworu odcinajność.
	System grzewczy jest uzskodzony.	Zmierzyć rezystancje systemu grzewczego, ew. wymiemić urzadzenia.
	Ochronny ogranicznik ciasnienia spowodowej wyłaczenia.	Usuność przyczynie usterki. OdlącZYć urzadzenia do sieci elektrycznej i odki- źyc prerzewód wody. Aktywować agronomicz- nik ciasnienia bezpieczejmstwa.
Zadana temperaturaNie jest osiagini.	Urzadzenia osiagnego maksymalną moc.	Zmiejeść przy strumuść przyplywu.

Wyświetlacz diodowy LED 2602050082

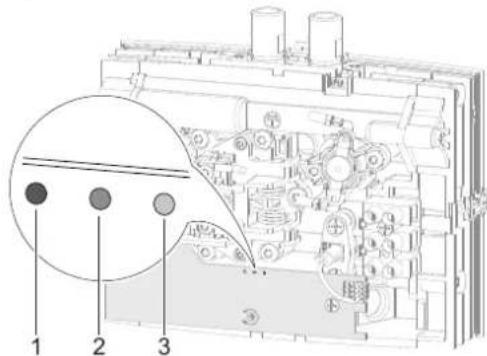

1 Kolor czerwony w przypadku zakłócenia 2 Kolor żółty w przypadku trybu ogrzewania 3 Kolor zielony migający w przypadku zasilania napięciem elektroniki

Aktywacja ochronnego ogranicznika ciśnienia

D0000039769

1 1-stykowy ogranicznik ciśnienia bezpieczeństwa MTE 440 / MTE 570 2 2-stykowy ogranicznik ciśnienia bezpieczeństwa MTE 350 / MTE 650

14. Konserwacja

ZAGROŻENIE porażenia prądem elektrycznym. Przed przystąpieniem do wszelkich prac należy odłączyć wszystkie żyły zasilania urządzenia od przyłącza sieciowego.

Opróżnianie urządzenia

ZAGROŻENIE poparzeniem. Podczas opróżniania urządzenia może wypłynąć gorąca woda.

Jeśli konieczne jest opróżnienie urządzenia przed przystąpieniem do prac konserwacyjnych lub w razie wystąpienia ryzyka zamarznięcia całej instalacji, należy postępować w następujący sposób:

Zamknąć zawór odcinający w przewodzie doprowadzającym zimną wodę. Otworzyć zawór poboru. Odkręcić wszystkie przyłącza wody od urządzenia.

Czyszczenie sitka

Zamontowane sitko należy oczyścić po demontażu przewodu przyłączeniowego zimnej wody.

Instalacja

26 00000000

Kontrola przewodu ochronnego

» Skontrolować przewód ochronny (w Niemczech np. zgodnie z BGV A3) na styku przewodu ochronnego elektrycznego przewodu przyłączeniowego oraz na króćcu przyłączeniowym urządzenia.

Przechowywanie urządzenia

» Zdemontowane urządzenie przechowywać w miejscu zabezpieczonym przed mrozem, ponieważ resztki wody pozostałe w urządzeniu mogą doprowadzić do ich zamarznięcia i uszkodzenia.

Wymiana elektrycznego przewodu przyłączeniowego w urządzeniu MTE 570

W razie wymiany w urządzeniu MTE 570 należy zastosować elektryczny przewód przyłączeniowy o przekroju 4mm²

15. Dane techniczne

15.1 Wymiary i przyłącza

b02 Przepust na przyzewody elektr. I
b03 Przepust na przyzewody elektr. II
c01 Dopły wimnej wody	Gwint ze- wnétrzny	G 3/8 A
c06 Wylot ciepiej wody Gwint ze-	wnétrzny	G 3/8 A

15.2 Schemat połączeń elektrycznych

15.2.1 MTE 350

1/N/PE ~ 200-240 V

1 Ogranicznik ciśnienia bezpieczeństwa 2 Roznicowy przyłącznik ciśnieniowy 3 Elektronika z czujnikiem temperatury na wylocie

D0000035308

15.2.2 MTE 440 i MTE 570 1/N/PE ~ 200-240 V

1 Ogranicznik ciśnienia bezpieczeństwa 2 Roznicowy przyłącznik ciśnieniowy 3 Elektronika z czujnikiem temperatury na wylocie

Szkody materialne

W przypadku podłączenia do sieci elektrycznej przewód przyłączeniowy należy podłączyć do zacisku tulejkowego zgodnie z oznaczeniem zacisków.

Instalacja

15.2.3 MTE 650 2/PE ~ 380 - 400 V 1 Ogranicznik ciśnienia bezpieczeństwa 2 Roznicowy przyłącznik ciśnieniowy 3 Elektronika z czujnikiem temperatury na wylocie

Przy napięciu 230 V / 400 V uzyskuje się następujące podwyższenia temperatury wody:

D0000035309 15.3 Podwyższenie temperatury X Strumień przepływu w l/min Y Podwyższenie temperatury w K 1 3.5 kW - 230 V 2 4.4 kW - 230 V 3 5.7 kW - 230 V 4 6.5 kW - 400 V

Przyklad urzadzenia MTE 350 o mocy 3,5 kW
Strumień objętość i./min 2,0
Podwyźyszienie temperatury K 25
Temperatura dopływu zimnej wody °C 12
Maksymalna⩽mociwa temperatura na wylocie	°C	37

Wskazówka

Temperaturę na wylocie wynoszącą 50°C uzyskuje się przy możliwie najmniejszym przepływie oraz następujących temperaturach dopływu zimnej wody:

MTE 350 > 17°C MTE 440 > 18°C MTE 570 > 13°C MTE 650 > 8°C

15.4 Zakresy pracy

Opór elektryczny właściwy i przewodność elektryczna właściwa, patrz „Tabela danych".

Wartosci znamionowa przy 15 °C			20 °C			25 °C
Opó r wlasc. ρ ≥	Opó Prze-wodnosć σ ≤		Opó r wlasc. ρ ≥	Opó Prze-wodnosć σ ≤		Opó r wlasc. ρ ≥	Opó Przewod-nosć σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

15.5 Dane dotyczące zużycia energii

Dane produktu odpowiadają Rozporządzeniom UE dotyczącym dyrektywy do ekologicznego kształtowania produktów i typologii energii.

		MTE 350	MTE 440	MTE 570	MTE 650
		231003	231004	231216	232770
Producent		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Profil obćłąźne		XXS	XXS	XXS	XXS
Klasa efektywnosci energetycznej		A	A	A	A
Roczne zużycie prȩdu	kWh	478	478	478
Sprawnosć energetyczna	%	39	39	39	40
Poziom mocy akustycznej	dB(A)	15	15	15	15
Szczególne uwagi dotyczne pomiaru efektywnosci		Brak	Brak	Brak	Brak

Instalacja

15.6 Tabela danych

MTE 350 MTE 440 MTE 570 MTE 650
231003 231004 231216 232770
Dane elektryczne
napięcie znamionowe	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Moc znamionowa	kW	2,7	3,2	3,5	3.8	3,3	4,0	4,4	4.8	4,3	5,2	5,7	6.2	5,9	6,5
prąd znamionowy	A	13,3	14,5	15,2	15.8	16,7	18,2	19,1	20	21,6	23,6	24,7	25.8	15,5	16,3
zabezpieczenie	A	16	16	16	16	20	20	20	20	25	25	25	32	16	20
Częstotliwość	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50	50
Fazy		1/N/PE				1/N/PE				1/N/PE				2/PE
Opornoość w檩ciwa ρ 15 ≥ (przy odzimna ≤ 25 °C)	Ω cm	1000				1000				1000				1000
Przewodność w檩ciwa σ 15 ≤ (przy odzimna ≤ 25 °C)	μS/cm	1000				1000				1000				1000
Opornoość w檩ciwa ρ 15 ≥ (przy odzimna ≤ 50 °C)	Ω cm	1300				1300				1300				1300
Przewodność w檩ciwa σ 15 ≤ (przy odzimna ≤ 50 °C)	μS/cm	770				770				770				770
Maks. impedancja sieci przy 50 Hz	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047
Maks. impedancja sieci przy 380 V / 50 Hz	Ω													0,236
Maks. impedancja sieci przy 400 V / 50 Hz	Ω													0,225
Przyȩcza
podȩczenia wody		G 3/8 A				G 3/8 A				G 3/8 A				G 3/8 A
Temperatury, granice stosowania
Maks. dopuszczalne cijsenie	MPa	1				1				1				1
Maks. temperatura na zasilaniu wody wstepnie podgrzanej	°C	50				50				50				50

Instalacja

MTE 350 MTE 440 MTE 570 MTE 650
Wartosci
Maks. dopuszczalna temperatura doplywu °C 60 60	60 60
Zakres nastawy temperatury cieplej wody	°C	30-50	30-50	30-50	30-50
w.l.	l/min	>1,5	>1,8	>2,2	>2,2
Strata cijsnienia przy strumieniu przechywu	MPa	0,05	0,06	0,07	0,07
Strumuń przy streptywu dla straty cijsnienia	l/min	1,5	1,8	2,2	2,2
Organiczenia strumienia przy streptywu przy	l/min	2,3	2,8	3,2	3,2
Dystrybucja cieplej wody	l/min	2,0	2,5	3,2	3,7
Δθ przy dystrybuci	K	25	25	25	25
Dane hydraulicne
pojemność nominalna	I	0,1	0,1	0,1	0,1
Wykonanie
Montaż powoȩje punktu poboru		X	X	X	X
Montaż poniȩje punktu poboru		X	X	X	X
Konstruktura otwarta		X	X	X	X
Konstruktura zamknęta		X	X	X	X
klasa ochrony		1	1	1	1
Blok izolacyjni		Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne
Wytwornica ciepla systemu grzewczyego		drut niedzolowyany	drut niedzolowyany	drut niedzolowyany	drut niedzolowyany
Pokrywa i sciana tylna		Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne
kolor		Bialy	Bialy	Bialy	Bialy
Rodzaj ochrony (IP)		IP25	IP25	IP25	IP25
Wymiary
Wysokość	mm	143	143	143	143
Szerokość	mm	190	190	190	190
Głowokość	mm	82 82	82 82
Dlugość kabla przyłączeniowej	mm	700	700	700	700

Gwarancja, ochrona środowiska naturalnego i recycling

MTE 350 MTE 440 MTE 570 MTE 650
Masy
Cieźar kg 1,5 1,5 1,5 1,5

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmują warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek-córek jest dystrybutorem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek-córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.

ÖZEL BILGILER

KULLANIM
