MTE 650 - Chaudière AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Petit chauffe-eau instantané à régulation électronique
Marque	AEG
Modèle	MTE 650

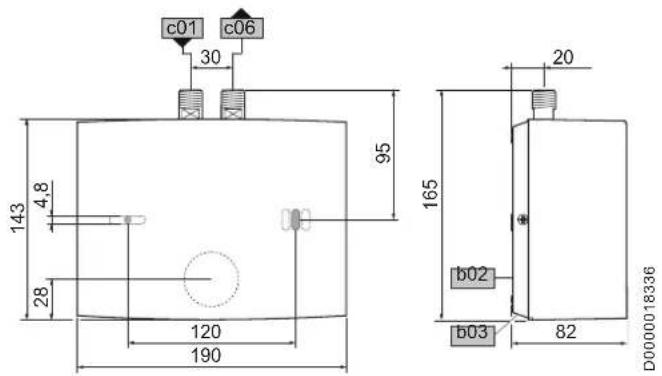

Dimensions (H x L x P)	143 x 190 x 82 mm
Poids	1,5 kg
Alimentation électrique	2/PE 380-400 V, 5,9-6,5 kW, 15,5-16,3 A
Phases	2 phases
Protection électrique	16-20 A
Indice de protection	IP25
Pression maximale admissible	1 MPa
Température d'entrée maximale	50°C (rechauffage)
Plage de réglage température eau chaude	30-50°C
Débit de soutirage minimal	>2,2 l/min
Production d'eau chaude	3,7 l/min (Δθ 25 K)
Classe d'efficacité énergétique	A
Consommation annuelle d'électricité	478 kWh
Niveau de puissance acoustique	15 dB(A)
Type de chauffage	Système à fil nu
Montage	Sous évier ou sur évier
Raccordement hydraulique	G 3/8 A
Accessoires fournis	Filtre, régulateur de jet spécial SR5, flexible 3/8 500 mm, raccord en T, logo
Nettoyage et entretien	Chiffon humide, détartrage régulateur de jet, contrôle sécurité électrique
Sécurité	Pressostat de sécurité, protection brûlures >43°C, coupure omnipolaire
Garantie	Variable selon pays (voir conditions du fabricant)
Recyclage	Élimination selon réglementation nationale

FOIRE AUX QUESTIONS - MTE 650 AEG

L'appareil ne démarre pas alors que le robinet d'eau chaude est ouvert ?

Vérifiez d'abord que l'appareil est sous tension (contrôlez le disjoncteur). Si c'est le cas, le régulateur de jet de la robinetterie est peut-être entartré ou encrassé : nettoyez-le ou remplacez-le. Assurez-vous aussi que l'alimentation en eau n'est pas coupée, et purgez l'appareil si nécessaire.

La température de l'eau n'atteint pas la valeur souhaitée ?

Cela peut venir d'une température maximale réglée trop bas dans l'appareil. Faites-la ajuster par un installateur. Autre cause : l'appareil a atteint sa limite de puissance. Réduisez alors le débit de soutirage pour augmenter la température.

Comment nettoyer et entretenir l'appareil ?

Utilisez un chiffon humide sans produits abrasifs. Nettoyez régulièrement le régulateur de jet spécial dans la robinetterie avec un produit détartrant du commerce. Faites contrôler la sécurité électrique par un professionnel périodiquement.

Quel type de robinetterie dois-je utiliser ?

Utilisez des robinetteries à écoulement libre ou sous pression adaptées, comme les modèles AHS 50, AHO 40 MTH, AHu 40 MTH, AHEu 40 MTH ou ADS 40. Le régulateur de jet spécial fourni est indispensable pour un jet optimal.

L'appareil peut-il être installé par moi-même ?

L'installation, la mise en service et la maintenance doivent être effectuées par un installateur qualifié conformément aux normes. L'appareil doit être raccordé à la terre et déconnectable par un dispositif omnipolaire.

Quelles sont les précautions de sécurité essentielles ?

Risque de brûlure : la température de sortie peut dépasser 43°C. Protégez l'appareil du gel. N'utilisez que des accessoires d'origine. En cas de câble endommagé, faites-le remplacer par un installateur. L'appareil doit être hors tension avant toute intervention.

Comment régler la température maximale et le débit ?

Ces réglages sont réservés à un installateur. Coupez l'alimentation électrique, retirez le capot, puis ajustez le potentiomètre pour la température (réglage usine 38°C) ou la vis de réglage pour le débit. Le réglage d'usine du débit est au maximum.

Que faire après une coupure d'eau ?

Pour éviter d'endommager le système de chauffe à fil nu, mettez l'appareil hors tension (débranchez la fiche ou déclenchez le disjoncteur), puis remplissez l'appareil en ouvrant le robinet jusqu'à purge complète avant de le remettre sous tension.

Quels sont les accessoires disponibles pour cet appareil ?

Accessoires : régulateur de jet spécial SR5 (code 270582), filtres, flexibles de raccordement, et différentes robinetteries (AHS 50, AHO 40 MTH, etc.). Utilisez uniquement des pièces d'origine.

Comment vidanger l'appareil pour le protéger du gel ?

Fermez le robinet d'arrivée d'eau froide, ouvrez le robinet de soutirage, puis desserrez les raccords hydrauliques. L'eau peut être très chaude, attention aux brûlures. Stockez l'appareil hors gel.

MODE D'EMPLOI MTE 650 AEG

Petit chauffe-eau instantané à régulation électronique

Utilisation et installation 47

1. Remarques générales 48
2. Sécurité 50
3. Description de l'appareil 51
4. Réglages 51
5. Nettoyage, entretien et maintenance 51
6. Aide au dépannage 52

INSTALLATION

1. Sécurité 52
2. Description de l'appareil 53
3. Travaux préparatoires 53
4. Pose 54
5. Mise en service 58
6. Mise hors service 60
7. Aide au dépannage 60
8. Maintenance 62
9. Données techniques 63

GARANTIE

ENVIRONNEMENT ET RECYCLAGE

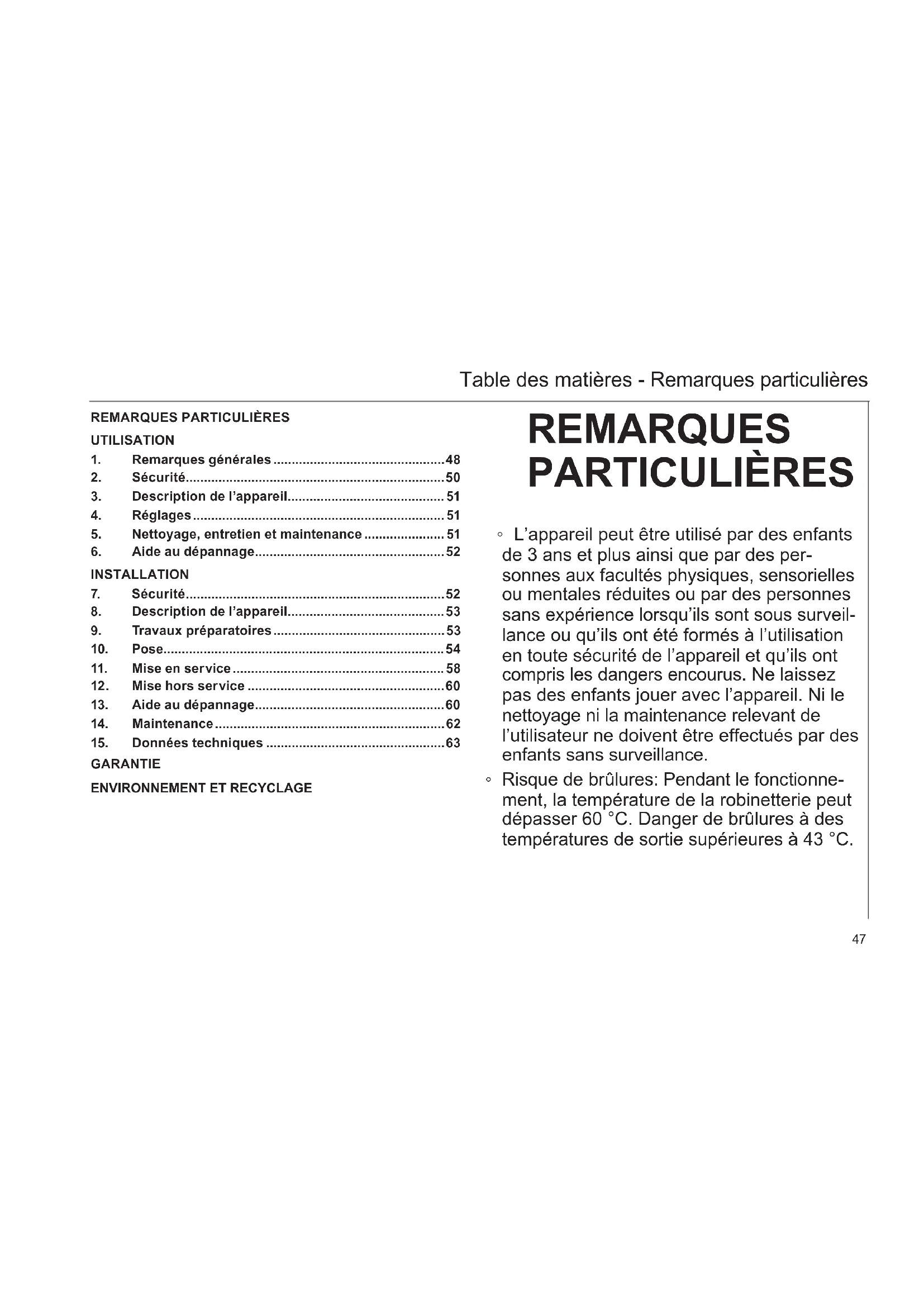

REMARQUES PARTICULIÈRES

L'appareil peut être utilisé par des enfants de 3 ans et plus ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus. Ne laissez pas des enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doit être effectué par des enfants sans surveillance. Risque de brûlures : Pendant le fonctionnement, la température de la robinetterie peut dépasser 60 °C. Danger de brûlures à des températures de sortie supérieures à 43 °C.

Utilisation

L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm. La tension indiquée doit correspondre à la tension du secteur. En cas d'endommagement ou de remplacement, le câble de raccordement électrique ne doit être remplacé que par un installateur habilité par le fabricant et par une pièce de rechange d'origine. Fixez l'appareil comme décrit au chapitre « Installation / Montage ». Veuillez respecter la pression maximale autorisée (voir le chapitre « Données techniques / Tableau de données »). La résistance hydraulique spécifique du réseau de distribution d'eau doit être atteinte (voir le chapitre « Installation / Données techniques / Tableau de données »). Vidangez l'appareil comme indiqué au chapitre « Installation / Maintenance / Vidange de l'appareil ».

UTILISATION

1. Remarques générales

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Lisez attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice à tout nouvel utilisateur le cas échéant.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole Nature du danger
!	Blessure
	Électrocution
	Brûlure (brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSE-MENT	Signification
DANGER Caracterise des remarques dont le non-respect entraine irremédiablement de graves lésions, voir la mort.
AVERTISSE-MENT	Caracterise des remarques dont le non-respect peut entrainer de graves lésions, voir la mort.
ATTENTION Caracterise des remarques dont le non-respect peut entrainer des lésions légères ou moyennenement graves.

1.2 Autres repérages utilisés dans cette documentation

Remarque

Les remarques sont délimitées par des lignes horizontales au-dessus et en dessous du texte. Le symbole ci-contre caractérise des remarques générales. » Lisez attentivement les remarques.

Symbole
!	Dommages matériels (endommagement de l'appareil, dommages consé-cutifs, pollution de l'environnement)
	Recyclage de l'appareil

» Ce symbole signale que vous devez intervenir. Les actions nécessaires sont décrites étape par étape.

1.3 Unités de mesure

Remarque

Sauf indication contraire, l'unité de mesure utilisée est le millimètre.

Utilisation

2. Sécurité

2.1 Utilisation conforme

L'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risque par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, par exemple dans de petites entreprises, à condition que son utilisation soit du même ordre. L'appareil sert au chauffage de l'eau sanitaire ou au chauffage d'appoint de l'eau préchauffée. Il convient pour un lave-mains. Tout autre emploi est considéré comme non conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

2.2 Consignes de sécurité générales

DANGER Brûlure

La température de la robinetterie peut dépasser 50 °C en service.

Danger de brûlures à des températures de sortie supérieures à 43 °C.

AVERTISSEMENT Blessure

L'appareil peut être utilisé par des enfants de 3 ans et plus ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience, sous surveillance ou après formation à l'utilisation en toute sécurité de l'appareil, si les dangers encourus ont été compris. Ne laissez pas des enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne peuvent être effectués par des enfants sans surveillance.

DANGER Risque d'électrocution

Faites remplacer immédiatement tout câble de raccordement électrique endommagé ou défectueux par un installateur. Cette précaution écarte tout risque potentiel.

Dommages matériels

Protégez l'appareil et la robinetterie du gel.

Dommages matériels

Utilisez uniquement le régulateur de jet spécial fourni. Évitez l'entartrage des becs de robinetterie (voir le chapitre « Nettoyage, entretien et maintenance »).

2.3 Label de conformité

Voir la plaque signalétique sur l'appareil.

3. Description de l'appareil

Ce petit chauffe-eau instantané à régulation électronique maintient une température de sortie constante dans les limites de sa puissance nominale, quelle que soit la température d'arrivée d'eau.

L'appareil est réglé en usine sur la température de sortie nécessaire au lavage des mains. Lorsque la température est atteinte, le système électronique réduit automatiquement la puissance. La puissance est adaptée à la température souhaitée, ce qui fait qu'elle n'est pas dépassée.

L'appareil chauffe l'eau directement au point de soutirage dès que la robinetterie est ouverte. Grâce aux faibles longueurs des conduites, les pertes d'énergie et d'eau sont réduites.

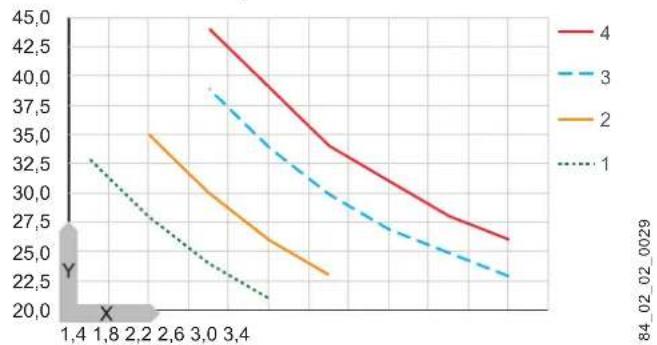

La capacité de production d'eau chaude dépend de la température de l'eau froide, de la puissance de chauffe et du débit.

Le système de chauffe à fil nu convient à l'eau peu calcaire à calcaire. Le système de chauffe est largement résistant au tartre. Il garantit une mise à disposition rapide et efficace de l'eau chaude au lave-mains.

L'installateur peut régler les valeurs maximales de la température et du débit de soutirage (voir le chapitre « Mise en service / Réglages »).

En installant le régulateur de jet spécial fourni, vous obtenez un jet optimal.

4. Réglages

Dès que vous ouvrez le robinet d'eau chaude de la robinetterie ou que la sonde d'une robinetterie à sonde est activée, le système de chauffe de l'appareil est automatiquement activé. L'eau est chauffée. Vous pouvez modifier la température de l'eau à l'aide de la robinetterie : pour le débit d'enclenchement et la limitation du débit de soutirage, voir le chapitre « Données techniques »

Augmentation de la température

Réduisez le débit de soutirage à l'aide de la robinetterie.

Diminution de la température

Ouvrez plus la robinetterie ou ajoutez plus d'eau froide au mélangeur.

Après coupure d'eau

Voir chapitre « Mise en service / Remise en marche »

5. Nettoyage, entretien et maintenance

N'utilisez aucun produit de nettoyage abrasif ou corrosif. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil. Contrôlez régulièrement les robinetteries. Vous pouvez éliminer le tartre au niveau des becs de robinetterie avec les produits de détartrage du commerce. Faites contrôler régulièrement la sécurité électrique de l'appareil par un installateur.

Installation

Détartrez ou remplacez régulièrement le régulateur de jet spécial dans la robinetterie (voir le chapitre « Description de l'appareil / Accessoires »).

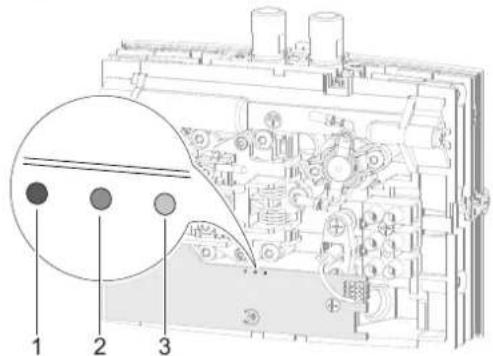

6. Aide au dépannage

Problème Cause Remède
L'appareil ne démarre pas, bien que le robi-net d'eau chaude soit entiennent ouvert.	L'appareil n'est pas sous tension.	Contrôlez la protection dans votre ar-moire électrique.
	Le régulateur de jet de la robinetterie est en- tartré ou encrassé.	Procédez au net- toyage et/ou au dé- tartrage du régulateur de jet, ou bien rempla- cez-le par un modele spécifique.
	L'alimentation en eau est coupée.	Purgez l'appareil et la conduite d'acciviée d'eau froide (voir le chapitre « Ré- glages »).
La température souhaitée n'est pas atteinte.	La température maxi- malé est régée trop bas dans l'appareil.	Faites régler la tempé- rature maximale par un installerateur.
L'appareil a atteint la	limite de puissance.	Réduisez le débit de soutirage.

Appelez un installateur si vous ne réussissez pas à éliminer la cause du problème. Pour obtenir une aide efficace et rapide, communiquez-lui le nombre indiqué sur la plaque signalétique (000000 / 0000-00000).

INSTALLATION

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet appareil ne peuvent être effectuées que par un installateur qualifié.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pièces de rechange d'origine sont utilisés.

Dommages matériels

Tenez compte de la température d'arrivée d'eau maximale admissible. L'appareil peut subir des détériorations par des températures trop élevées. Vous pouvez limiter la température d'arrivée d'eau à l'aide d'une robinetterie thermostatique centralisée.

7.2 Prescriptions, normes et directives

Remarque : Respectez la législation et les réglementations nationales et locales en vigueur.

La résistance électrique spécifique de l'eau ne doit pas être inférieure à celle indiquée sur la plaque signalétique. Pour un réseau mixte, vous devez prendre en compte la plus faible résistance électrique de l'eau (voir chapitre « Données techniques / Tableau de données »). Votre société de distribution d'eau est en mesure de délivrer les informations relatives à la résistance électrique spécifique ou à la conductivité électrique de l'eau.

8. Description de l'appareil

8.1 Fournitures

Sont fournis avec l'appareil :

• Filtre dans l'arrivée d'eau froide
• Régulateur de jet spécial SR
• Flexible de raccordement 3/8, 500 mm de longueur, avec joints d'étanchéité. Raccord en T 3/8. Logo de la société pour le montage sur évier.
• pour le raccordement en tant qu'appareil sous pression

8.2 Accessoires

Régulateur de jet spécial SR*

SR 3 : Code article 289591 pour MTE 350 et MTE 440. SR 5 : Code article 270582 pour MTE 570 et MTE 650.

• pour utilisation dans un filetage M22/M24.

Robinetteries à écoulement libre

AHS 50 Robinetterie à sonde pour lavabo AHO 40 MTH Robinetterie murale pour montage sur évier AHu 40 MTH Robinetterie de lavabo à deux manettes AHEu 40 MTH Robinetterie de lavabo à une manette

Robinetterie sous pression

ADS 40 Robinetterie à sonde pour lavabo

9. Travaux préparatoires

Rincez soigneusement la conduite d'eau.

Installation hydraulique

Aucune soupape de sécurité n'est nécessaire.

Robinetterie

» Utilisez des robinetteries appropriées (voir le chapitre « Description de l'appareil / Accessoires »).

Installation

Remarque

Lorsque le régulateur de jet spécial est installé dans la robinetterie, vous obtenez un jet d'eau optimal.

10. Pose

10.1 Lieu d'implantation

Installez l'appareil dans un local hors gel à proximité du robinet du point de soutirage.

Veillez à ce que les vis de fixation latérales du capot soient accessibles.

L'appareil est conçu pour un montage sous évier (raccordement hydraulique par le haut) et pour un montage sur évier (raccordement hydraulique par le bas).

DANGER Risque d'électrocution

La vis de réglage du débit de soutirage est sous tension et le degré de protection IP25 n'est assuré que si la paroi arrière de l'appareil est en place.

» Montez toujours la paroi arrière de l'appareil.

10.2 Variantes de pose

10.2.1 Montage sous évier

Écoulement libre, avec robinetterie à écoulement libre

Sous pression, avec robinetterie sous pression

Pose de l'appareil

Remarque

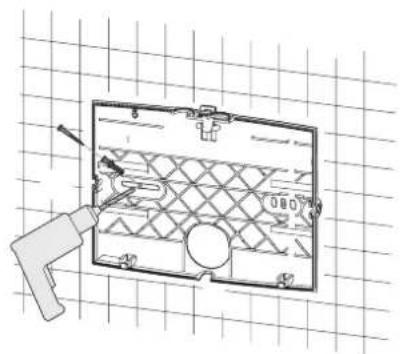

Fixez l'appareil au mur. Le mur doit être suffisamment porteur.

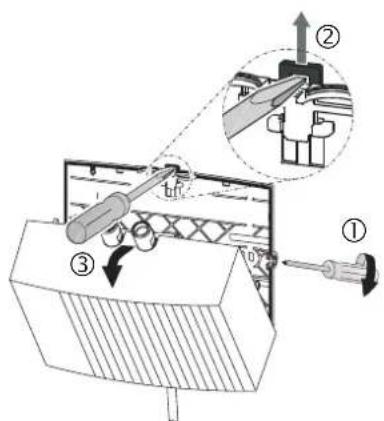

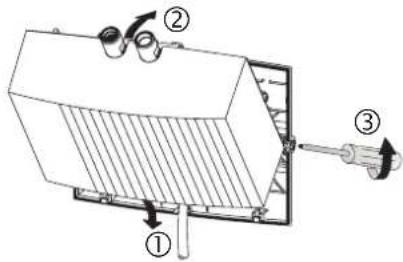

Desserrez sur deux tours les vis de fixation du capot. Déverrouillez le bouchon à déclic à l'aide d'un tournevis.

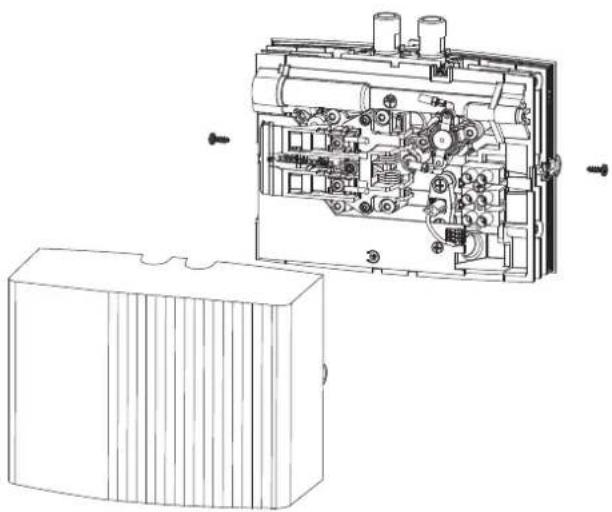

Retirez le capot de l'appareil avec le système de chauffe par l'avant.

Installation

Rompez l'ouverture de passage du câble de raccordement électrique dans le capot de l'appareil à l'aide d'une pince. Ébavurez les contours avec une lime au besoin. Utilisez la paroi arrière de l'appareil comme gabarit de perçage. Fixez la paroi arrière de l'appareil au mur à l'aide des vis et des chevilles.

Passez le câble de raccordement électrique par le capot de l'appareil. Accrochez le bas du capot avec le système de chauffe. Encliquetez le système de chauffe dans le bouchon à déclic. Fixez le capot à l'aide de ses vis de fixation.

Pose de la robinetterie

Posez la robinetterie. Tenez compte des instructions d'utilisation et d'installation de la robinetterie.

Dommages matériels

Lors du montage des raccords, la partie côté appareil doit impérativement être maintenue à l'aide d'une clé d'ouverture 14.

Robinetterie sous pression

Remarque

Installez le flexible de raccordement 3/8 et le raccord en T 3/8 fournis.

10.2.2 Montage sur évier à écoulement libre, avec robinetterie à écoulement libre

Pose de la robinetterie

Posez la robinetterie. Tenez compte des instructions d'utilisation et d'installation de la robinetterie.

Dommages matériels

Lors du montage des raccords, la partie côté appareil doit impérativement être maintenue à l'aide d'une clé d'ouverture 14, voir le chapitre « Autres formes de montage / Montage sous évier ».

Pose de l'appareil

Posez l'appareil avec les raccords hydrauliques montés sur la robinetterie.

10.3 Résolution du raccordement électrique

DANGER Risque d'électrocution. Exécutez tous les travaux de branchement et d'installation électriques conformément aux prescriptions.

DANGER Risque d'électrocution. Veillez à ce que l'appareil soit raccordé au conducteur de mise à la terre. L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm.

DANGER Risque d'électrocution. Les appareils sont équipés d'origine d'un cordon de raccordement (MTE 350 avec fiche). Il est possible de brancher l'appareil sur une ligne électrique fixe à condition que celle-ci présente des conducteurs d'une section au moins égale à celle du cordon de l'appareil. Ces conducteurs doivent avoir une section de 3 × 6 mm² au maximum.

Si l'appareil est monté sur l'évier, vous devez faire passer le câble d'alimentation électrique derrière l'appareil.

Installation

Dommages matériels. Si vous branchez l'appareil sur une prise secteur 2P + T (dans le cas d'un cordon d'alimentation avec fiche), veillez à ce que celle-ci reste accessible une fois l'appareil installé. Dommages matériels.

Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du secteur.

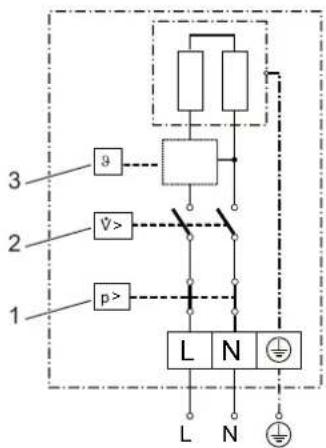

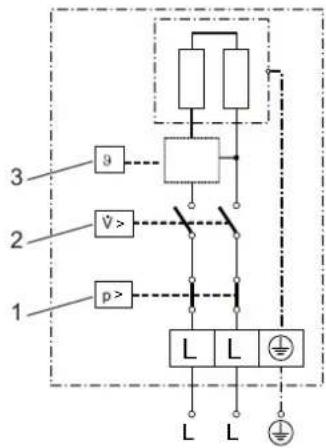

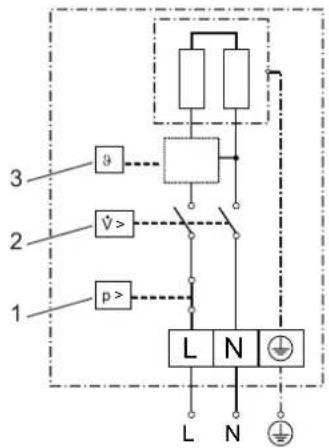

Raccordez le câble d'alimentation électrique selon le schéma électrique (voir le chapitre « Données techniques / Schéma électrique »).

11. Mise en service

11.1 Première mise en service

Remplissez l'appareil par plusieurs soutirages en ouvrant la robinetterie jusqu'à ce que la conduite d'arrivée d'eau et l'appareil soient totalement purgés. Effectuez un contrôle d'étanchéité. Branchez la fiche du cordon dans la prise secteur 2P + T ou enclenchez le disjoncteur. Contrôlez le fonctionnement de l'appareil.

Si l'appareil est posé au-dessus de l'évier, vous devez coller le logo de la société fourni sur le logo existant.

11.2 Remise de l'appareil au client

Expliquez les différentes fonctions à l'utilisateur, puis familiarisez-le avec l'emploi de l'appareil. Indiquez à l'utilisateur les risques encourus, notamment les risques de brûlure. Remettez-lui cette notice.

11.3 Remise en service

Dommages matériels

Après une coupure d'eau, l'appareil doit être remis en fonctionnement en procédant comme suit pour ne pas détruire le système de chauffe à fil nu.

Mettez l'appareil hors tension. Débranchez la fiche du cordon de la prise secteur ou déclenchez le disjoncteur. Voir le chapitre « Première mise en service ».

11.4 Réglages

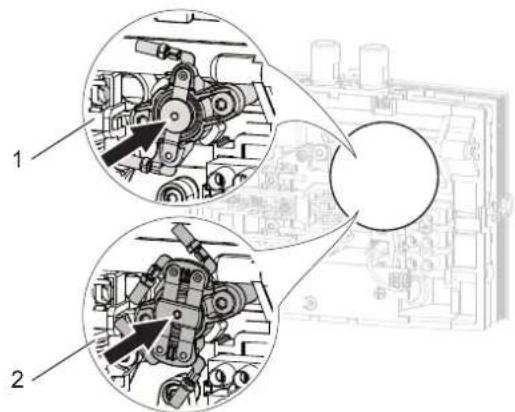

Vous pouvez modifier les valeurs maximales du début de soutirage et de la température.

DANGER Risque d'électrocution

Le changement du réglage du début de soutirage et de la température n'est autorisé que si l'appareil est coupé du secteur.

» Débranchez tous les pôles de l'appareil raccordés au secteur.

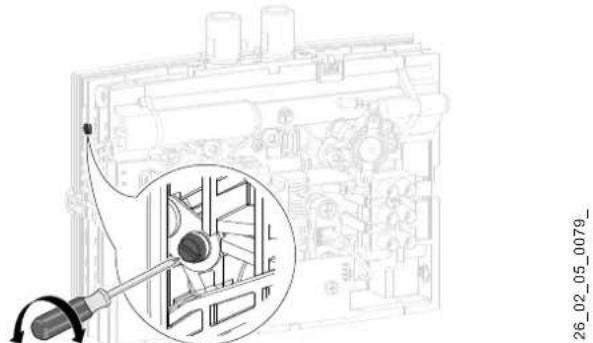

DANGER Risque d'électrocution : la vis de réglage du débit de soutirage et le potentiomètre de réglage de la température sont sous tension si l'appareil n'est pas coupé du secteur.

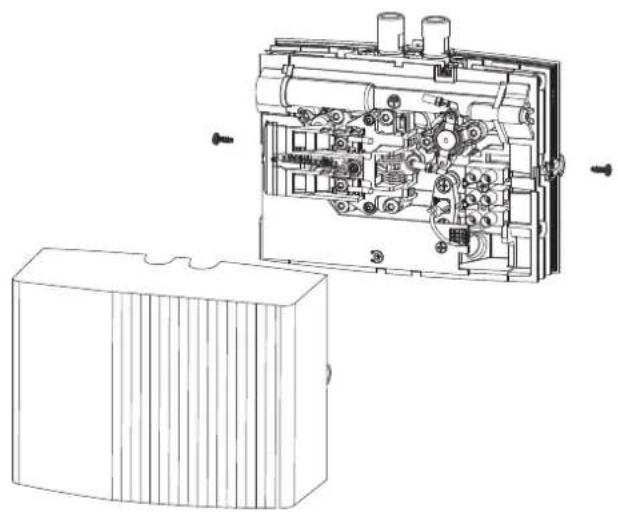

» Retirez le capot.

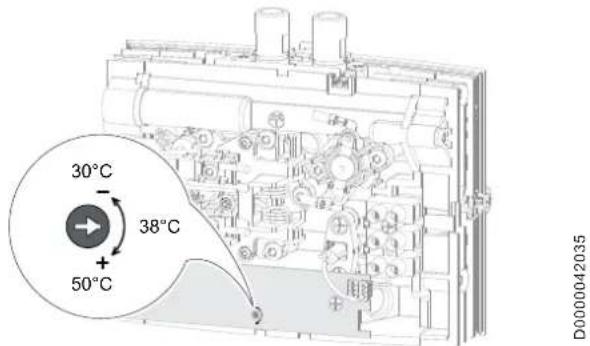

Réglage de la température maximale

Réglage d'usine : 38 °C

Réglez le potentiomètre sur la température maximale souhaitée à l'aide d'un tournevis. » Reposez le capot.

Installation

Limitation du débit de soutirage

Réglage d'usine : débit de soutirage maximal

» Réglez le débit de soutirage maximal souhaité à l'aide de la vis de réglage : le plus petit débit = visser la vis jusqu'en butée. Le plus grand débit = dévisser la vis jusqu'en butée. » Reposez le capot.

12. Mise hors service

» Séparez l'appareil du secteur à l'aide du disjoncteur de l'installation domestique ou débranchez la fiche du cordon d'alimentation. » Vidangez l'appareil (voir le chapitre « Maintenance »).

13. Aide au dépannage

Problème Cause Remède
L'appareil ne démarre pas, bien que le robi-net d'eau chaude soit entièrement ouvert.	Le régulateur de jet de la robinetterie est en- tartré ou encrassé.	Procédez au net- toyage et/ou au dé- tartrage du régulateur de jet, ou bien rempla- cez-le par un modele spécifique.
Le début est réglé trop	bas.	Augmentez le début.
	Le filtré de l'acciviée d'eau froide est col- maté.	Nettoyez le filtré après avoir coupé l'acciviée d'eau froide.
	Le système de chauffe est défectueux.	Mesurez la résistance du système de chauffe et, le cas échéant, remplacez l'appareil.
	Le pressostat de sécurité s'est déclenché.	Supprimez l'origine du defaulted. Mettez l'appa- reil hors tension, puis faites chuter totale- ment la pression dans la conduite d'eau. Ac- tivez le pressostat de sécurité.
La température souhaitée n'est pas atteinte.	L'appareil a atteint la limite de puissance.	Réduisez le début de soutirage.

Voyants à diodes électroluminescentes 26 02 05 0882

1 Voyant rouge allumé, perturbation 2 Voyant jaune allumé, chauffage activé 3 Voyant vert clignotant, alimentation électrique de l'électronique

Activation du pressostat de sécurité

1 Pressostat de sécurité à 1 pôle MTE 440 / MTE 570 2 Pressostat de sécurité à 2 pôles MTE 350 / MTE 650

Installation

14. Maintenance

DANGER Risque d'électrocution Avant toute intervention, débranchez l'appareil sur tous les pôles.

Vidange de l'appareil

DANGER Brûlure L'eau vidangée peut être très chaude.

Si l'appareil doit être vidangé pour les travaux de maintenance ou en vue de protéger l'ensemble de l'installation en cas de risque de gel, veuillez procéder comme suit :

Fermez le robinet d'arrêt de l'arrivée d'eau froide. Ouvrez le robinet de soutirage. Desserrez les raccords hydrauliques de l'appareil.

Nettoyage du filtre

Vous pouvez nettoyer le filtre intégré une fois que la conduite de raccordement d'eau froide a été démontée.

Vérification du conducteur de mise à la terre

Contrôlez le conducteur de terre (en Allemagne, par exemple, selon BGV A3) au contact du conducteur de terre sur la ligne électrique et au manchon de raccordement de l'appareil.

Stockage de l'appareil

Veillez à protéger du gel tout appareil déposé, car celui-ci contient encore de l'eau pouvant geler et provoquer des dommages.

Remplacement du câble d'alimentation électrique sur le MTE 570

Sur le MTE 570, en cas de remplacement, vous devez utiliser un câble électrique de 4 mm².

15. Données techniques

15.1 Cotes et raccordements

MTE
b02 Passage des cables electriques I
b03 Passage des cables electriques II
c01 Arrivée eau froide	Filetage mâle	G 1/2 A
c06 Sortie eau chaude Filtage mâle G 1/2 A

15.2 Schéma électrique

15.2.1 MTE 350 1/N/PE ~ 200-240 V

1 Pressostat de sécurité 2 Pressostat différentiel 3 Électronique avec sonde de température de sortie

Installation

15.2.2 MTE 440 et MTE 570 1/N/PE ~ 200-240 V

1 Pressostat de sécurité 2 Pressostat différentiel 3 Électronique avec sonde de température de sortie

Dommages matériels

Dans le cas d'une alimentation électrique par installation fixe, branchez le câble de raccordement électrique selon l'affectation des bornes indiquée sur le schéma.

15.2.3 MTE 650

2/PE ~ 380 - 400 V

1 Pressostat de sécurité 2 Pressostat différentiel 3 Électronique avec sonde de température de sortie

15.3 Augmentation de la température

Avec une tension secteur de 230 V / 400 V, on obtient les hausses de température suivantes de l'eau :

X Débit de soutirage en l/min Y Hausse de température en K 1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V 4 6,5 kW - 400 V

Exemple MTE 350 à 3,5 kW

Débit l/min 2,0
Augmentation de la température K 25
Température d'arrivée eau froide °C 12
Température maximale de sortie possibleeau chaude	°C	37

Remarque

Vous obtenez une température de sortie de 50 °C avec le débit le plus faible possible et les températures d'arrivée d'eau froide ci-après :

MTE 350 > 17 °C MTE 440 > 18 °C MTE 570 > 13 °C MTE 650 > 8 °C

15.4 Plages d'utilisation

Résistance électrique spécifique et conductivité électrique spécifique, voir « Tableau de données »

Indication normali-sée à 15 °C			20 °C			25 °C
Résis-tance spéci-fiquep≥	RésistanceConductivitéσ ≤		Résis-tance spéci-fiquep≥	RésistanceConductivitéσ ≤		Résis-tance spéci-fiquep≥	RésistanceConductivitéσ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

15.5 Indications relatives à la consommation énergétique

Les caractéristiques produit correspondent aux prescriptions de la directive UE sur l'écoconception applicable aux produits liés à l'énergie (ErP).

Installation

MTE 350 MTE 440 MTE 570 MTE 650
231003 231004 231216 232770
Fabricant		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Profil de soutirage XXS XXS XXS XXS
Classe d'efficacité énergétique		A	A	A	A
Consommation annuelle d'électricité	kWh	478	478	478
Efficacité énergétique	%	39	39	39	40
Niveau de puissance acoustique	dB(A)	15	15	15	15
Indication spécifique concernant la me-sure d'efficacité	aucune aucune aucune aucune

15.6 Tableau de données

		MTE 350				MTE 440				MTE 570				MTE 650
		231003				231004				231216				232770
Données électriques
Tension nominale	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Puisance nominale	kW	2,7	3,2	3,5	3.8	3,3	4,0	4,4	4.8	4,3	5,2	5,7	6.2	5,9	6,5
Courant nominal	A	13,3	14,5	15,2	15.8	16,7	18,2	19,1	20	21,6	23,6	24,7	25.8	15,5	16,3
Protection électrique	A	16	16	16	16	20	20	20	20	25	25	25	32	16	20
Fréquence	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50	50
Phases		1/N/PE				1/N/PE				1/N/PE				2/PE
Résistance spécifique ρ15≥ (pour Ψfroid ≤25 °C)	Ω cm	1000				1000				1000				1000
Conductivité spécifique σ15≤ (pour Ψfroid ≤25 °C)	μS/cm	1000				1000				1000				1000
Résistance spécifique ρ15≥ (pour Ψfroid ≤50 °C)	Ω cm	1300				1300				1300				1300
Conductivité spécifique σ15≤ (pour Ψfroid ≤50 °C)	μS/cm	770				770				770				770
Impédance reseau maxi. sous 50 Hz	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047

Installation

MTE 350 MTE 440 MTE 570 MTE 650
Impédance maxi. réseau sous 380 V / 50 Hz	Ω	0,236
Impédance réseau maxi. sous 400 V / 50 Hz	Ω	0,225
Raccordements
Raccord hydraulique G 3/8 A G 3/8 A G	3/8 A G	3/8 A
Limites d'utilisation
Pression maxi. admissible MPa 1 1 1 1
Température maximale d'entrée d'eau pour réchauffage	°C	50	50	50	50
Valeurs
Température d'acciviée max. admissible	°C	60	60	60	60
Plage de réglage de température eau chaude	°C	30-50	30-50	30-50	30-50
Marche	I/min	>1,5	>1,8	>2,2	>2,2
Pertes de charge avec débit volumique	MPa	0,05	0,06	0,07	0,07
Débit volumique pour pertes de charge	I/min	1,5	1,8	2,2	2,2
Limitation du débit à	I/min	2,3	2,8	3,2	3,2
Production d'eau chaude	I/min	2,0	2,5	3,2	3,7
Δθ pour production d'eau chaude	K	25	25	25	25
Données hydrauliques
Capacité nominale	I	0,1	0,1	0,1	0,1
Versions
Montage sur évier		X	X	X	X
Type de montage sous évier		X	X	X	X
Construction à écoulement libre		X	X	X	X
Construction sous pression		X	X	X	X
Classe de protection		1 1 1 1
Bloc isolant		plastique	plastique	plastique	plastique

Garantie - environnement et recyclage

MTE 350 MTE 440 MTE 570 MTE 650
Générateur de chaleur système de chauffage		fil nu fil nu fil nu fil nu
Cache et panneau arrêté plastique plastique plastique plastique
Couleur blanc blanc blanc blanc
Indice de protection (IP)		IP25	IP25	IP25	IP25
Dimensions
Hauteur	mm	143	143	143	143
Largeur	mm	190	190	190	190
Profondeur	mm	82	82	82	82
Longueur du;câble de raccordement	mm	700	700	700	700
Poids
Poids	kg	1,5	1,5	1,5	1,5

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourrait cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.
