MTE 650 - Kotel AEG - Bezplatný návod k obsluze

Typ výrobku	Malý průtokový ohřívač vody s elektronickou regulací
Značka	AEG
Model	MTE 650
Rozměry (V x Š x H)	143 x 190 x 82 mm
Hmotnost	1,5 kg
Elektrické napájení	2/PE 380-400 V, 5,9-6,5 kW, 15,5-16,3 A
Fáze	2 fáze
Elektrická ochrana	16-20 A
Stupeň krytí	IP25
Maximální přípustný tlak	1 MPa
Maximální vstupní teplota	50°C (ohřev)
Rozsah nastavení teploty teplé vody	30-50°C
Minimální průtok odběru	>2,2 l/min
Výroba teplé vody	3,7 l/min (Δθ 25 K)
Třída energetické účinnosti	A
Roční spotřeba elektřiny	478 kWh
Hladina akustického výkonu	15 dB(A)
Typ topení	Systém s holým drátem
Montáž	Pod dřez nebo nad dřez
Hydraulické připojení	G 3/8 A
Dodávané příslušenství	Filtr, speciální regulátor proudu SR5, hadice 3/8 500 mm, T-kus, logo
Čištění a údržba	Vlhkou utěrkou, odvápňování regulátoru proudu, kontrola elektrické bezpečnosti
Bezpečnost	Bezpečnostní tlakový spínač, ochrana proti popálení >43°C, odpojení všech pólů
Záruka	Proměnlivá podle země (viz podmínky výrobce)
Recyklace	Likvidace podle národních předpisů

Často kladené otázky - MTE 650 AEG

Zařízení se nespouští, přestože je otevřený kohoutek teplé vody?

Nejprve zkontrolujte, zda je zařízení pod napětím (zkontrolujte jistič). Pokud ano, regulátor proudu na baterii může být zavápněný nebo znečištěný: vyčistěte jej nebo vyměňte. Také se ujistěte, že není přerušen přívod vody, a v případě potřeby zařízení odvzdušněte.

Teplota vody nedosahuje požadované hodnoty?

Může to být způsobeno příliš nízkou nastavenou maximální teplotou v zařízení. Nechte ji upravit instalatérem. Další příčina: zařízení dosáhlo svého výkonového limitu. Poté snižte průtok odběru, abyste zvýšili teplotu.

Jak čistit a udržovat zařízení?

Použijte vlhkou utěrku bez abrazivních prostředků. Pravidelně čistěte speciální regulátor proudu v baterii komerčním odvápňovacím přípravkem. Nechte elektrickou bezpečnost pravidelně kontrolovat odborníkem.

Jaký typ baterie mám použít?

Použijte vhodné baterie s volným průtokem nebo pod tlakem, jako jsou modely AHS 50, AHO 40 MTH, AHu 40 MTH, AHEu 40 MTH nebo ADS 40. Dodávaný speciální regulátor proudu je nezbytný pro optimální proud.

Mohu zařízení nainstalovat sám?

Instalaci, uvedení do provozu a údržbu musí provést kvalifikovaný instalatér v souladu s normami. Zařízení musí být uzemněno a odpojitelné pomocí zařízení pro odpojení všech pólů.

Jaká jsou základní bezpečnostní opatření?

Riziko popálení: výstupní teplota může překročit 43°C. Chraňte zařízení před mrazem. Používejte pouze originální příslušenství. V případě poškozeného kabelu nechte jej vyměnit instalatérem. Před jakýmkoli zásahem musí být zařízení odpojeno od napájení.

Jak nastavit maximální teplotu a průtok?

Tato nastavení jsou vyhrazena pro instalatéra. Vypněte napájení, sejměte kryt a poté nastavte potenciometr pro teplotu (tovární nastavení 38°C) nebo stavěcí šroub pro průtok. Tovární nastavení průtoku je na maximum.

Co dělat po přerušení dodávky vody?

Aby nedošlo k poškození systému ohřevu s holým drátem, odpojte zařízení od napájení (vytáhněte zástrčku nebo vypněte jistič), poté zařízení naplňte otevřením kohoutku až do úplného odvzdušnění, než jej znovu připojíte k napájení.

Jaké příslušenství je k tomuto zařízení k dispozici?

Příslušenství: speciální regulátor proudu SR5 (kód 270582), filtry, připojovací hadice a různé baterie (AHS 50, AHO 40 MTH atd.). Používejte pouze originální díly.

Jak vypustit zařízení pro ochranu před mrazem?

Uzavřete přívod studené vody, otevřete odběrový kohoutek a poté povolte hydraulické spoje. Voda může být velmi horká, pozor na popálení. Skladujte zařízení mimo mráz.

NÁVOD K OBSLUZE MTE 650 AEG

Malý elektronicky regulovaný průtokový ohřívač

Obsluha a instalace 91

1. Obecné pokyny 92
2. Bezpečnost 93
3. Popis přístroje 94
4. Nastavení 95
5. Čištění, péče a údržba 95
6. Odstraňování problémů 95

INSTALACE

1. Bezpečnost 96
2. Popis přístroje 96
3. Příprava 97
4. Montáž 97
5. Uvedení do provozu 101
6. Uvedení mimo provoz 103
7. Odstraňování poruch 103
8. Údržba 105
9. Technické údaje 106

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

ZVLÁŠTNÍ POKYNY

Přístroj smí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru. Armatura může během provozu dosáhnout teploty vyšší než 50 °C. Pokud je výstupní teplota vyšší než 43 °C, hrozí nebezpečí opaření.

Obsluha

• Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm. Uvedené napětí se musí shodovat se síťovým napětím.
• Přívodní kabel smí při poškození nebo při výměně nahradit originálním náhradním dílem pouze autorizovaný servis s oprávněním výrobce. Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž“. Dodržujte maximální přípustný tlak (viz kapitola „Instalace / Technické údaje / Tabulka s technickými údaji“). Nesmí být nedosažena hodnota měrného odporu vody z vodovodní sítě (viz kapitola „Instalace / Technické údaje / Tabulka s technickými údaji“). Vypusťte přístroj způsobem podle popisu v kapitole „Instalace / Údržba / Vypuštění přístroje“.

OBSLUHA

1. Obecné pokyny

Kapitola "Obsluha" je určena uživatelům přístroje a instalačním technikům.

Kapitola "Instalace" je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případné předávejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

UVOZUJÍCÍ SLOVO - Druh nebezpečí Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

» Zde jsou uvedena opatření k odvrácení nebezpečí.

Obsluha

1.1.2 Symboly, druh nebezpečí

Symbol Druh nèbezpečí
!	Uraz
	Uraz elektrickým proudem
	Popálení (popálení, opařeni)

1.1.3 Uvozující slova

UVOZUJICI SLOVO	Význam
NEBEZPEČI Pokny, jejichž nedodrženi má za následek vázné nebo smrtné úrazy.
VYSTRAHA Pokny, jejichž nedodrženi műe mít za následek vázné nebo smrtné úrazy.
POZOR Pokny, jejichž nedodrženi műe mít za následek středné vázné nebo lehkte úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Pokyny jsou odděleny vodorovnými čarami nad a pod textem. Obecné pokyny jsou označeny symbolem zobrazeným vedle.

» Texty upozornění čtěte pečlivě.

Symbol
!	Věcné škody (poškození prístroje, následné škody, poškození Životního prostředí)
	Likvidace prístroje

Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění

Pokud není stanoveno jinak, jsou rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Použití v souladu s účelem

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.

Přístroj slouží k ohřevu pitné vody nebo k dodatečnému ohřevu předehřáté vody. Přístroj je určen pro umyvadlo k mytí rukou.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodu k používanému příslušenství.

Obsluha

2.2 Všeobecné bezpečnostní pokyny

NEBEZPEČÍ - opaření

Armatura může za provozu dosáhnout teploty vyšší než 50 °C. Pokud je výstupní teplota vyšší než 43 °C, hrozí nebezpečí opaření.

VÝSTRAHA - úraz

Přístroj smí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.

NEBEZPEČÍ - úraz elektrickým proudem. Poškozené elektrické přívodní vedení smí vyměnit pouze autorizovaný servis. Tím je vyloučeno možné ohrožení.

Věcné škody

Chraňte přístroj a armaturu před mrazem.

Věcné škody

Používejte jen dodaný speciální regulátor průtoku. Zamezte výskytu vodního kamene na výtocích z armatur (viz kapitola „Čištění, ošetřování a údržba").

2.3 Kontrolní symbol

Viz typový štítek na přístroji.

3. Popis přístroje

Malý elektronicky regulovaný průtokový ohřívač udržuje stálou výstupní teplotu nezávisle na teplotě přítoku až na hranici výkonu.

Přístroj je od výrobce nastaven na teplotu potřebnou k mytí rukou. Jakmile je dosaženo této teploty, elektronika automaticky omezí výkon. Výkon se přizpůsobí požadované teplotě a zamezí se tak překročení teploty.

Přístroj ohřívá vodu přímo na odběrném místě při otevření armatury. Vzhledem ke krátkým rozvodům vznikají malé ztráty energie a vody.

Výkon ohřevu vody závisí na teplotě studené vody, topném výkonu a průtoku.

Topný systém s holou spirálou je určen pro vodu s nízkým nebo běžným obsahem vodního kamene. Systém ohřevu je do značné míry odolný vůči usazování vodního kamene. Topný systém zajišťuje rychlou a efektivní přípravu teplé vody k umyvátku.

Autorizovaný servis může nastavit maximální hodnoty teploty a objemového průtoku (viz kapitola „Uvedení do provozu/Nastavení").

Vestavěním dodaného speciálního regulátoru průtoku dosáhnete optimálního průtoku vody.

4. Nastavení

Jakmile otevřete teplovodní ventil na armatuře nebo aktivujete senzor senzorové armatury, topný systém přístroje se automaticky zapne. Voda se ohřívá. Teplotu vody lze upravovat armaturou.

Aktivační množství a omezení objemového proudu viz kapitola „Technické údaje“.

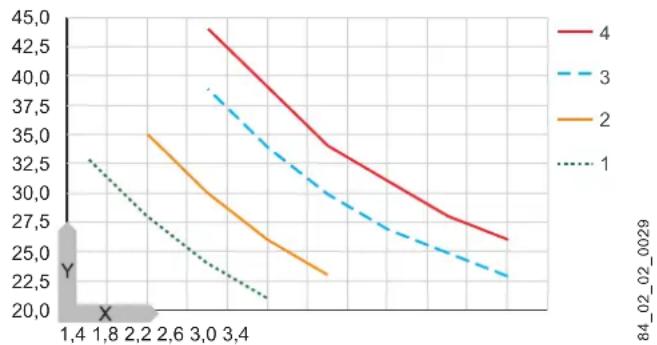

Zvýšení teploty

» Průtok omezte na armatuře.

Snížení teploty

» Otevřete více armaturu nebo přimíchejte více studené vody.

Viz kapitola „Uvedení do provozu/Opětovné uvedení do provozu“.

5. Čištění, péče a údržba

Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě přístroje stačí vlhká textilie. » Kontrolujte pravidelně armatury. Vodní kámen na výtocích z armatur odstraňte běžnými prostředky k odstranění vodního kamene. » Nechte odborníka pravidelně provést kontrolu elektrické bezpečnosti přístroje. » Zbavte speciální regulátor průtoku v armatuře vodního kamene nebo jej pravidelně vyměňujte (viz kapitola „Popis přístroje / příslušenství“).

6. Odstranění problémů

Problém Příčina Odstrāněni
I když je ventil teplé vody zcela otevfen, prístroj se nezapne.	Výpadek napájení prístroje.	Zkontrolujte pojistky vnitřní instalace.
	Regulátor prútoku v armatuře je zanesen vodním kamenem nebo je znečistěn.	Očistěte specialné regulator prútoku a/nebo zbavte jej vodniho kamene Či vyměěné.
	Je prěrušen prívod vody.	Odvzdušněte prístroj a prívod studenté vody (viz kapitola „Nastvení”).
Neni dosaženo poža-dované teploty.	Maximálné teplota je v prístroji nastavena príliš nízko.	Nechejte kvalifiková-ného instalatéra pro-věst nové nastavení maximálné teploty.
Přístroj dosahuje hra-	nici vykonu.	Zmeněte prútok.

Pokud nelze příčinu odstranit, kontaktujte odborníka. Pro získání lepší a rychlejší pomoci sdělte číslo z typového štítku (000000 / 0000-0000).

INSTALACE

7. Bezpečnost

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

Dodržujte maximální teplotu přítoku. Při vyšších teplotách může dojít k poškození přístroje. Instalací centrální termostatické armatury můžete omezit maximální teplotu přítoku.

72 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní místní předpisy a ustanovení.

Měrný elektrický odpor vody nesmí být menší než hodnota uvedená na typovém štítku. V případě propojení několika vodovodních sítí musíte vzít v úvahu nejnižší elektrický odpor vody (viz kapitolu „Technické údaje/Tabulka s technickými údaji"). Hodnoty měrného elektrické

ho odporu vody nebo elektrické vodivosti vody zjistíte u vašeho dodavatele vody.

8. Popis přístroje

8.1 Rozsah dodávky

Spolu s přístrojem dodáváme:

Sítko v přívodu studené vody ♦ Speciální regulátor průtoku „SR“ Připojovací hadici 3/8, délka 500 mm, s těsněním Tvarovku T 3/8 Firemní logo pro montáž nad umyvadlo * * pro připojení jak tlakový přístroj

8.2 Příslušenství

Speciální regulátor průtoku „SR“

SR 3: Objednací číslo 289591 pro MTE 350 a MTE 440 SR 5: Objednací číslo 270582 pro MTE 570 a MTE 650 * Lze použít se závitem M22/M24.

Beztlaké armatury

AHS 50 Senzorová armatura pro umyvadlo. AHo 40 MTH Nástěnná armatura pro montáž nad umyvadlo.

AHu 40 MTH Dvoukohoutková armatura pro umyvadlo. AHEu 40 MTH Páková armatura pro umyvadlo.

Tlaková armatura

ADS 40 Senzorová armatura pro umyvadlo.

9. Příprava

Přístroj namontujte v prostorách, ve kterých nedochází k poklesu teploty pod bod mrazu, v blízkosti odběrné armatury.

Pamatujte na přístupnost bočních upevňovacích šroubů krytu.

NEBEZPEČÍ - úraz elektrickým proudem. Seřizovací šroub k nastavení objemového proudu je vodivý a krytí IP25 je zajištěno pouze při namontované zadní stěně přístroje.

Vždy namontujte zadní stěnu přístroje.

10.2 Alternativní montáže

10.2.1 Montáž pod umyvadlo

Beztlaký, s beztlakovou armaturou

Instalace

Tlakový, s tlakovou armaturou

Montáž přístroje

Upozornění

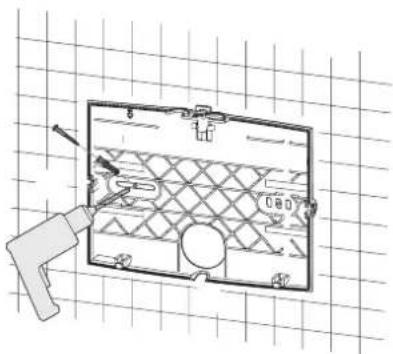

» Namontujte přístroj na stěnu.

Stěna musí mít dostatečnou nosnost.

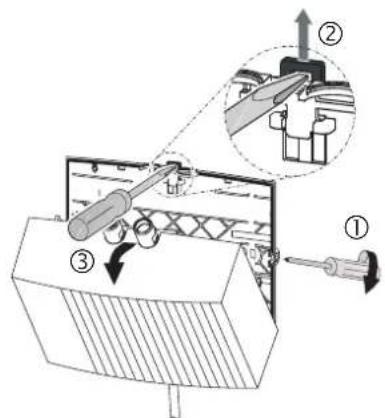

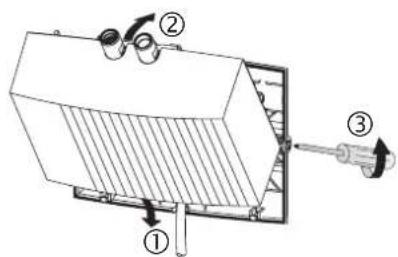

» Uvolněte upevňovací šrouby víka o dvě otáčky. » Odblokujte západku šroubovákem. » Sejměte víko přístroje systémem směrem dopředu.

» Vylomte kleštěmi průchozí otvor ve víku přístroje pro elektrické přívodní vedení. V případě potřeby upravte okraj pilníkem. » Jako vrtací šablonu použijte zadní stěnu přístroje. » Připevněte zadní stěnu přístroje vhodnými hmoždinkami a šrouby ke stěně.

» Protáhněte elektrické přívodní vedení průchodkou v zadní stěně. » Zavěste víko přístroje systémem dole. » Zatlačte topný systém do západky. » Upevněte víko přístroje šrouby k uchycení víka.

Montáž armatury

» Namontujte armaturu. Dodržujte přitom návod k obsluze a instalaci armatury.

Věcné škody

» Namontujte dodanou připojovací hadici 3/8 a tvarovku T 3/8.

Instalace

10.2.2 Montáž pod umyvadlem, beztlaková, s beztlakovou armaturou

Montáž armatury

» Namontujte armaturu. Dodržujte přitom návod k obsluze a instalaci armatury.

Věcné škody

Při montáži všech přípojek musíte na přístroji použít k přidržování klíč SW 14, viz kapitola „Alternativy montáže/Montáž pod umyvadlo".

Montáž přístroje

NEBEZPEČÍ - úraz elektrickým proudem. Přístroje jsou v dodaném stavu vybaveny elektrickým přívodním vedením (MTE 350 se zástrčkou). Připojení k pevnému elektrickému rozvodu je možné, pokud má průřez minimálně odpovídající standardnímu napájecímu kabelu přístroje. Maximální možný průřez vedení je 3× 6mm²

» Při montáži přístroje nad umyvadlo musíte vést elektrické přívodní vedení za přístrojem.

Věcné škody

Při připojení do zásuvky s ochranným kontaktem (jde-li o přívodní vedení se zástrčkou) dbejte na to, aby zásuvka po instalaci přístroje byla volně přístupná.

Věcné škody

Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.

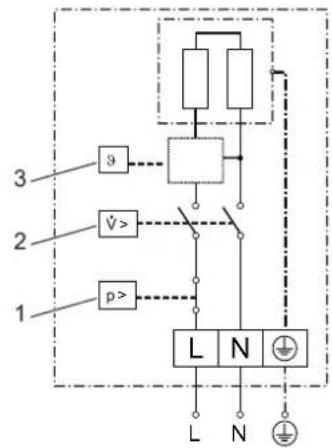

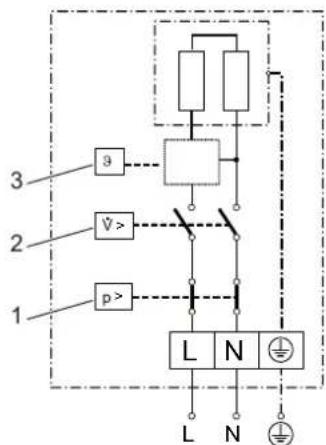

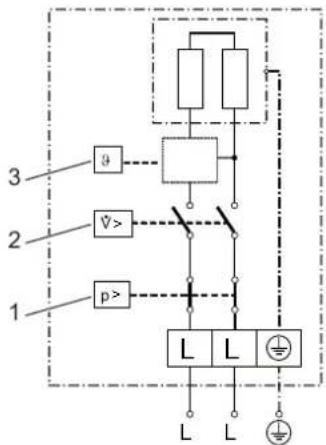

Elektrické přívodní vedení zapojte podle schématu elektrického zapojení (viz kapitola „Technické údaje/ Schéma elektrického zapojení").

11. Uvedení do provozu

11.1 První uvedení do provozu

Naplňte přístroj opakovaným odběrem vody na armaturě, dokud nejsou rozvodná síť a přístroj zbaveny vzduchu. Proveďte kontrolu těsnosti. Zasuňte zástrčku přívodního vedení, pokud je k dispozici, do zásuvky s ochranným kontaktem, nebo aktivujte pojistku. Zkontrolujte funkci přístroje.

Při montáži nad umyvadlem musíte firemní logo přelepit přiloženým firemním logem.

11.2 Předání přístroje

Vysvětlete uživateli funkci přístroje a seznamte ho se způsobem jeho užívání. Upozorněte uživatele na možná rizika, především na nebezpečí opaření. Předdejte tento návod.

11.3 Opětovné uvedení do provozu

Věcné škody Po přerušení dodávky vody musíte přístroj opětovně uvést do provozu pomocí následujících kroků, aby nedošlo k poškození topného systému s holou spirálou.

Odpojte přístroj od napětí. Za tímto účelem odpojte zástrčku elektrického přívodního vedení, je-li k dispozici, nebo vypněte pojistku. Viz kapitola „Prvotní uvedení do provozu".

11.4 Nastavení

Maximální hodnoty průtoku a teploty lze změnit.

NEBEZPEČÍ - úraz elektrickým proudem Nastavení průtoku a teploty jsou přípustná pouze tehdy, jestliže je přístroj odpojen od sítě.

Odpojte přístroj na všech pólech od sítě.

NEBEZPEČÍ - úraz elektrickým proudem Seřizovací šroub ke změně nastavení průtoku a potenciometr k nastavení teploty jsou pod napětím, pokud není přístroj odpojen od sítě.

Instalace

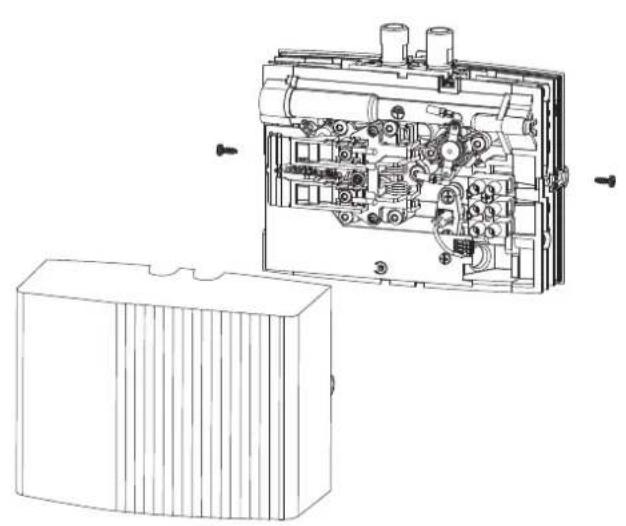

Sejměte kryt přístroje.

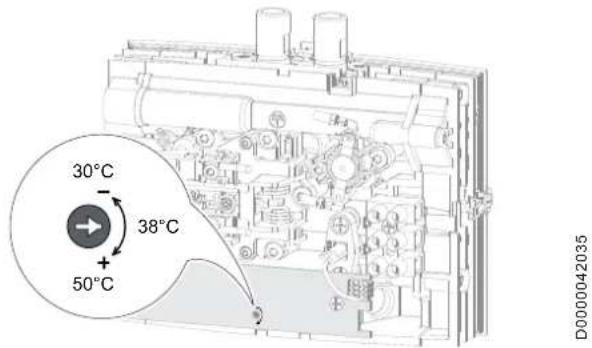

Nastavte maximální teplotu.

Nastavení z výroby: 38°C

Nastavte potenciometr šroubovákem na požadovanou maximální teplotu.

Namontujte kryt přístroje.

Omezení průtoku

Seřizovacím šroubem nastavte požadovaný objemový průtok: - Nejmenší objemový průtok = šroub je zašroubován až na doraz. Největší objemový průtok = šroub je vyšroubován až k dorazu. Namontujte kryt přístroje.

12. Uvedení mimo provoz

Odpojte přístroj pojistkou v domovní instalaci od elektrického proudu nebo odpojte zástrčku přívodního kabelu. Vypusťte vodu z přístroje (viz kapitolu „Údržba").

13. Odstraňování poruch

Problém Příčina Odstráněni
I když je ventil teplé vody zcela otevřen, pristroj se nezapne. Prútok je nastaven na	Regulátor prútoku v armatuře je zanesen vodním kamenem nebo je znečištěn.	Očistěte speciálné regulátor prútoku a/nebo zbavte jej vodniho ka-mene Č vyměnte.
	prilíš nízkou hodnotu.	Zvětěsete prútok.
	Sítko v prífvodu stude-né vody je uçpané.	Uzavřete prívod stu-dné vody a vyčistěte sítko.
	Topný systém je vadné.	Změřte odpor topného systému, prípadné prístroj vyměnte.
	Aktivoval se bez-pečnostní omezovac tlaku.	Odstraťne príčinu zá-vady. Vypněte prístroj a uvolněte tlak ve vodovodním potrubí. Aktivujte bezpečností omezovac tlaku.
Není dostaženo požá-dované teploty.	Prístroj dosahuje hra-nici vykonu.	Zmeněte prútok.

Instalace

Indikace světelné diody

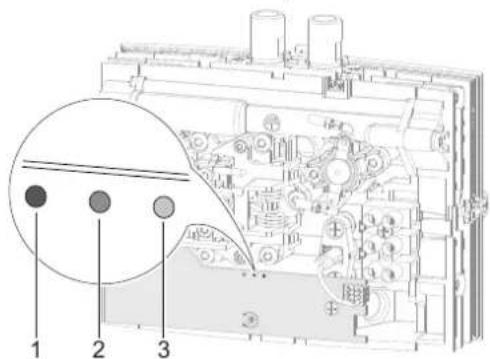

1 Červená indikace při poruše 2 Žluté indikace v topném režimu 3 Zelená indikace při napájení elektroniky

Aktivace bezpečnostního omezovače tlaku D0000039769

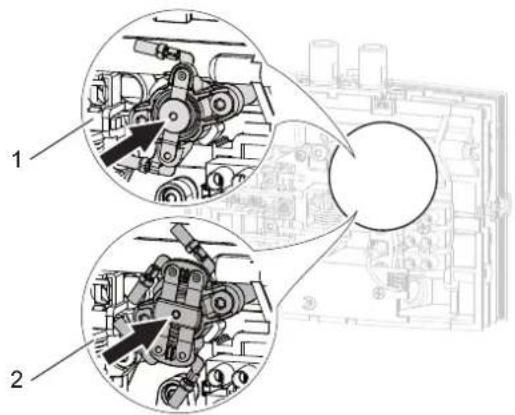

1 Jednopólový bezpečnostní omezovač tlaku MTE 440 / MTE 570 2 Dvoupólový bezpečnostní omezovač tlaku MTE 350 / MTE 650

14. Údržba

NEBEZPEČÍ - úraz elektrickým proudem Při všech činnostech odpojte přístroj na všech pólech od sítě.

Vypuštění přístroje

NEBEZPEČÍ - opaření Při vypouštění může vytéci horká voda.

Pokud je nutné přístroj z důvodu údržby nebo při nebezpečí zamrznutí z důvodu ochrany kompletní instalace vyprazdnit, postupujte takto:

Uzavřete ventil na přívodu studené vody. Otevřete vypouštěcí ventil. » Odpojte od přístroje vodovodní přípojky.

Vyčištění sítka

Vestavěné sítko lze vyčistit po demontáži přívodu studené vody.

Kontrola ochranného vodiče

» Zkontrolujte ochranný vodič (v Německu např. BGV A3) na kontaktu ochranného vodiče a na připojovacích hrdlech přístroje.

Uložení přístroje

» Demontovaný přístroj skladujte tak, aby byl chráněn před mrazem. Případné zbytky vody v přístroji mohou zmrznout a způsobit škody.

Výměna přívodního vedení u systému MTE 570

» U systému MTE 570 musíte v případě výměny použít elektrické přívodní vedení s průřezem 4mm²

Instalace

15. Technické údaje

b02 Pruchodka el. rozvodul
b03 Pruchodka el. rozvodul II
c01 Vstup studené vody Vnějsí závit G 3/8 A
c06 Vystup teplé vody Vnějsí závit G 3/8 A

15.2 Schéma elektrického zapojení

15.2.1 MTE 350

1/N/PE ~ 200-240 V

1 Bezpečnostní omezovač tlaku 2 Diferenciální tlakový spínač 3 Elektronika s čidlem výstupní teploty

15.2.2 MTE 440 a MTE 570 1/N/PE ~ 200-240 V

1 Bezpečnostní omezovač tlaku 2 Diferenciální tlakový spínač 3 Elektronika s čidlem výstupní teploty

15.2.3 MTE 650 2/PE ~ 380 - 400 V

1 Bezpečnostní omezovač tlaku 2. Diferenciální tlakový spínač 3 Elektronika s čidlem výstupní teploty

Věcné škody

Při pevném připojení připojte elektrické přívodní vedení podle označení na svorce se zdířkami.

15.3 Zvýšení teploty

Při napětí 230 V / 400 V dochází k následujícímu zvýšení teploty:

X Průtok v l/min Y Zvýšení teploty v K 1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V 4 6,5 kW - 400 V

Příklad pro MTE 350 s výkonem 3,5 kW
Objemový průtok l/min 2,0
Zvyseni teploty K 25
Teplota priváděné studenté vody °C 12
Maximálíné myczné teplota na výtoku °C 37

Upozornění

Teploty na výtoku 50 °C dosáhnete při minimálním možném průtoku a při následujících teplotách vstupní studené vody:

MTE 350 > 17 °C, MTE 440 > 18 °C, MTE 570 > 13 °C, MTE 650 > 8 °C

15.4 Oblasti použití

Měrný elektrický odpor a měrná elektrická vodivost viz „Tabulka s technickými údaji“.

Udaj podle normy pri 15 °C			20 °C			25 °C
Mémny odpor ρ ≥	Mémny vodi- vost σ ≤		Mémny odpor ρ ≥	Mémny vodi- vost σ ≤		Mémny odpor ρ ≥	Mémny vodiivost σ ≤
≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

15.5 Údaje ke spotřebě energie

Údaje o výrobku odpovídají nařízení EU ke směrnici ekodesignu výrobku v souvislosti se spotřebou energie (ErP).

MTE 350 MTE 440 MTE 570 MTE 650
		231003	231004	231216	232770
Výrobce		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Zátěžový profil		XXS	XXS	XXS	XXS
Třida energetické účinnosti		A	A	A	A
Ročné spotřeba el. energia	kWh	478	478	478
Energetická účinnost	%	39	39	39	40
Hladina akustického vykonu	dB(A)	15	15	15	15
Zviastní poukyny k měfení účinnosti		žádně	žádně	žádně	žádně

15.6 Tabulka údajů

		MTE 350				MTE 440				MTE 570				MTE 650
		231003				231004				231216				232770
Elektrotechnické udaje
Jmenovité napětí	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Jmenovitý vykon	kW	2,7	3,2	3,5	3.8	3,3	4,0	4,4	4.8	4,3	5,2	5,7	6.2	5,9	6,5
Jmenovitý proud	A	13,3	14,5	15,2	15.8	16,7	18,2	19,1	20	21,6	23,6	24,7	25.8	15,5	16,3
Jištení	A	16	16	16	16	20	20	20	20	25	25	25	32	16	20
Frekvence	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50	50
Fáze		1/N/PE				1/N/PE				1/N/PE				2/PE
Specifiký odpor σ15≥ (prí Žstuplené ≤25 °C)	Ω cm	1000				1000				1000				1000
Specifiká vodivost σ15≤ (prí Žstu-dené ≤25 °C)	μS/cm	1000				1000				1000				1000

Instalace

MTE 350 MTE 440 MTE 570 MTE 650
Specifiký odpor ρ 15 ≥ (při 9studené ≤50 °C)	Ω cm	1300				1300				1300		1300
Specifiká vodivost σ 15 ≤ (při 9stu-dené ≤50 °C)	μS/cm	770				770				770		770
Max. impedance sitě prí 50 Hz	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047
Max. impedance sitě prí 380 V / 50 Hz	Ω											0,236
Max. impedance prí 400 V / 50 Hz	Ω											0,225
Připojky
Vodovodní prípojka		G 3/8 A				G 3/8 A				G 3/8 A		G 3/8 A
Meze použitelnosti
Max. dovolený tlak	MPa	1				1				1		1
Max. teplata přitoku pro dodatečný ohřev	°C	50				50				50		50
Hodnoty
Max. teplata vystupné vody	°C	60				60				60		60
Rozsah nastavení teploty teplé vody	°C	30-50				30-50				30-50		30-50
Zap	l/min	>1,5				>1,8				>2,2		>2,2
Tlakové ztráty prí objemovém proudu	MPa	0,05				0,06				0,07		0,07
Průtok pro ztráty tlaku	l/min	1,5				1,8				2,2		2,2
Průtok - omezení prí	l/min	2,3				2,8				3,2		3,2
Zobrazení teplé vody	l/min	2,0				2,5				3,2		3,7
Δθ prí zobrazení	K	25				25				25		25
Udaje o hydraulickém systému
Jmenovitý objem	I	0,1				0,1				0,1		0,1
Provedeni
Zpúsob montáze nad umyvädlo		X				X				X		X
Zpúsob montáze pod umyvädlo		X				X				X		X
Beztlaková konstrukce		X				X				X		X
Tlaková konstrukce		X				X				X		X
Trída ochrany		1				1				1		1

Záruka – životní prostředí a recyklace

MTE 350 MTE 440 MTE 570 MTE 650
Izolační blok		Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota
Topný systém zdroje tepla		Holá spirála	Holá spirála	Holá spirála	Holá spirála
Víko a zadní stěna		Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota
Barva		bǐlá	bǐlá	bǐlá	bǐlá
Kryti (IP)		IP25	IP25	IP25	IP25
Rozměry
Výška	mm	143	143	143	143
Sifka	mm	190	190	190	190
Hloubka	mm	82	82	82	82
Délka přívodniho kabelu	mm	700	700	700	700
Hmotnosti
Hmotnost	kg	1,5	1,5	1,5	1,5

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých žádná z našich dceřiných společností nedistribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčeny.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.
