MTE 650 - Kombine AEG - Ücretsiz kullanım kılavuzu

Ürün tipi	Elektronik kontrollü küçük anlık su ısıtıcısı
Marka	AEG
Model	MTE 650
Boyutlar (Y x G x D)	143 x 190 x 82 mm
Ağırlık	1,5 kg
Elektrik beslemesi	2/PE 380-400 V, 5,9-6,5 kW, 15,5-16,3 A
Fazlar	2 faz
Elektrik koruması	16-20 A
Koruma sınıfı	IP25
İzin verilen maksimum basınç	1 MPa
Maksimum giriş sıcaklığı	50°C (yeniden ısıtma)
Sıcak su sıcaklık ayar aralığı	30-50°C
Minimum çekme debisi	>2,2 l/dk
Sıcak su üretimi	3,7 l/dk (Δθ 25 K)
Enerji verimliliği sınıfı	A
Yıllık elektrik tüketimi	478 kWh
Ses gücü seviyesi	15 dB(A)
Isıtma tipi	Çıplak tel sistemi
Montaj	Lavabo altı veya üstü
Hidrolik bağlantı	G 3/8 A
Verilen aksesuarlar	Filtre, özel jet regülatörü SR5, 3/8 500 mm esnek hortum, T bağlantı parçası, logo
Temizlik ve bakım	Nemli bez, jet regülatörü kireç çözme, elektrik güvenliği kontrolü
Güvenlik	Güvenlik basınç şalteri, >43°C yanma koruması, tüm kutuplu kesme
Garanti	Ülkeye göre değişir (üretici koşullarına bakın)
Geri dönüşüm	Ulusal düzenlemelere göre imha

Sık sorulan sorular - MTE 650 AEG

Sıcak su musluğu açıkken cihaz çalışmıyor mu?

Önce cihazın elektrik bağlantısını kontrol edin (devre kesiciyi kontrol edin). Durum buysa, musluğun jet regülatörü kireçlenmiş veya tıkanmış olabilir: temizleyin veya değiştirin. Ayrıca su beslemesinin kesilmediğinden emin olun ve gerekirse cihazı havasını alın.

Su sıcaklığı istenen değere ulaşmıyor mu?

Bu, cihazda maksimum sıcaklığın çok düşük ayarlanmasından kaynaklanabilir. Bir tesisatçı tarafından ayarlatın. Diğer neden: cihaz güç sınırına ulaştı. Ardından sıcaklığı artırmak için çekme debisini azaltın.

Cihaz nasıl temizlenir ve bakımı yapılır?

Aşındırıcı ürünler olmadan nemli bir bez kullanın. Musluktaki özel jet regülatörünü ticari bir kireç çözücü ile düzenli olarak temizleyin. Periyodik olarak elektrik güvenliğini bir profesyonele kontrol ettirin.

Ne tür musluk kullanmalıyım?

AHS 50, AHO 40 MTH, AHu 40 MTH, AHEu 40 MTH veya ADS 40 modelleri gibi uygun serbest akışlı veya basınçlı musluklar kullanın. Verilen özel jet regülatörü optimal bir jet için gereklidir.

Cihaz kendim tarafımdan kurulabilir mi?

Kurulum, devreye alma ve bakım, standartlara uygun olarak nitelikli bir tesisatçı tarafından yapılmalıdır. Cihaz topraklanmalı ve tüm kutuplu bir cihazla bağlantısı kesilebilir olmalıdır.

Temel güvenlik önlemleri nelerdir?

Yanma riski: çıkış sıcaklığı 43°C'yi aşabilir. Cihazı dondan koruyun. Sadece orijinal aksesuarlar kullanın. Kablo hasarlıysa, bir tesisatçı tarafından değiştirtin. Herhangi bir müdahaleden önce cihazın elektriği kesilmelidir.

Maksimum sıcaklık ve debi nasıl ayarlanır?

Bu ayarlar bir tesisatçıya aittir. Elektrik beslemesini kesin, kapağı çıkarın, ardından sıcaklık için potansiyometreyi (fabrika ayarı 38°C) veya debi için ayar vidasını ayarlayın. Debi fabrika ayarı maksimumdur.

Su kesintisinden sonra ne yapılmalı?

Çıplak tel ısıtma sistemine zarar vermemek için cihazın elektriğini kesin (fişi çekin veya devre kesiciyi kapatın), ardından musluğu açarak cihazı tamamen havasını alana kadar doldurun, sonra tekrar elektrik verin.

Bu cihaz için hangi aksesuarlar mevcuttur?

Aksesuarlar: özel jet regülatörü SR5 (kod 270582), filtreler, bağlantı hortumları ve çeşitli musluklar (AHS 50, AHO 40 MTH, vb.). Sadece orijinal parçalar kullanın.

Cihazı dondan korumak için nasıl boşaltılır?

Soğuk su giriş musluğunu kapatın, çekme musluğunu açın, ardından hidrolik bağlantıları gevşetin. Su çok sıcak olabilir, yanıklara dikkat edin. Cihazı dondan koruyarak saklayın.

KULLANIM KILAVUZU MTE 650 AEG

Kullanım ve kurulum 135

ÖZEL UYARILAR

KULLANIM

1. Genel bilgiler 136
2. Güvenlik 137
3. Cihaz açıklaması 138
4. Ayarlar 139
5. Temizlik, bakım ve servis 139
6. Sorun giderme 139

KURULUM

1. Güvenlik 140
2. Cihaz açıklaması 140
3. Hazırlıklar 141
4. Montaj 141
5. İşletime alma 144
6. Devre dışı bırakma 146
7. Arızaların giderilmesi 147
8. Bakım 148
9. Teknik veriler 149

GARANTİ

ÇEVRE VE GERİ DÖNÜŞÜM

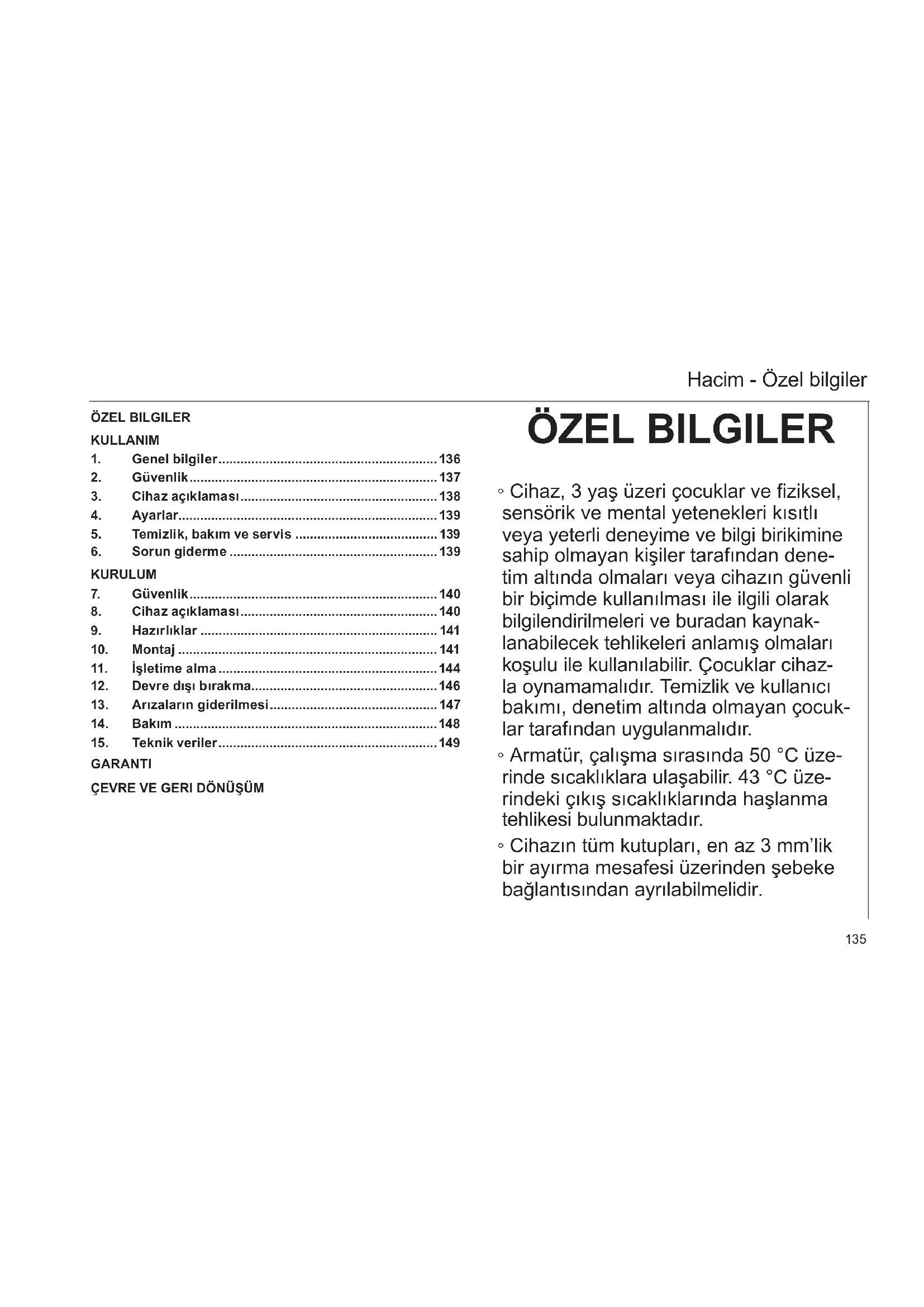

ÖZEL BİLGİLER

Cihaz, 3 yaş üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya yeterli deneyime ve bilgi birikimine sahip olmayan kişiler tarafından, denetim altında olmaları veya cihazın güvenli bir biçimde kullanılması ile ilgili olarak bilgilendirilmeleri ve buradan kaynaklanabilecek tehlikeleri anlamaları koşulu ile kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, denetim altında olmayan çocuklar tarafından uygulanmamalıdır. Armatür, çalışma sırasında 50°C üzerinde sıcaklıklara ulaşabilir. 43°C üzerindeki çıkış sıcaklıklarında haşlanma tehlikesi bulunmaktadır. Cihazın tüm kutupları, en az 3 mm'lik bir ayırma mesafesi üzerinden şebeke bağlantısından ayrılabilmelidir.

Kullanım

• Belirtilen gerilim, şebeke gerilimiyle aynı olmalıdır. Elektrik güç kablosu hasar durumunda veya bir diğeriyle değiştirilirken üretici / imalatçı tarafından yetkilendirilmiş bir yüklenici tarafından orijinal yedek parça takımıyla değiştirilmelidir. Cihazı "Kurulum / Montaj" bölümünde açıklandığı gibi sabitleyin. İzin verilen maksimum basınca dikkat edin ("Teknik bilgiler / Veri tablosu" bölümüne bakın). Su şebekesinin belirli su direnci ("Teknik bilgiler / Veri tablosu" bölümüne bakın) aşılmaması gerekir. Cihazı "Kurulum / Bakım / Cihazın boşaltılması" bölümünde açıklandığı gibi boşaltın.

KULLANIM

1. Genel bilgiler

"Kullanım" bölümü, cihazın kullanıcı ve yüklenici,...

"Kurulum" bölümü, yüklenici,...

Bilgi notu

Kullanımdan önce bu kullanım kılavuzunu sonuna kadar dikkatlice okuyun ve saklayın.

Gerekirse, bu kullanım kılavuzunu daha sonraki kullanıcılara verin.

1.1 Güvenlik bilgileri

1.1.1 Güvenlik bilgilerinin yapısı

İŞARET SÖZCÜĞÜ Tehlikenin türü

Burada güvenlik bilgisine uyulmaması durumunda ortaya çıkacak muhtemel sonuçlar bulunmaktadır.

» Burada tehlikenin önlenmesi için alınacak önlemler bulunmaktadır.

1.1.2 Semboller, tehlikenin türü

Sembol Tehlkein Türü
!	Yaralanma
	Elektrik Çarpması
	Yanma (Yanma, haslanma)

1.1.3 İşaret sözcükleri

ISARETSOZCUUGU	Anlami
TEHLIKE Uyulmadiklarinda ağır yaralanmaları ve olüme neden扩容 bilgiler.
UYARI Uyulmadiklarinda ağır yaralanmaları ve olüme neden olabilecek bilgiler.
DIKK AT Uyulmadiklarinda orta ağırlikta vaya hafif yaralan-maları neden olabilecek bilgiler.

1.2 Bu belgelerdeki diğer işaretlemeler

Bilgi notu Bilgi notları, metnin üzerindeki ve altındaki yatay çizgilerle sınırlanmıştır. Genel bilgiler, yanlarında bulunan sembollerle işaretlenmiştir. » Bilgi notlarını dikkatle okuyun.

Sembol
!	Maddi hasarlar (cihaz hasarlari, ek hasarlar, cevre kirligi)
	Cihazlarin bertaraf edilmesi

» Bu sembol, bir şeyler yapmak zorunda olduğunuzu gösterir. Gerekli işlemler adım adım açıklanmaktadır.

1.3 Ölçü birimleri

Bilgi notu Aksi belirtilmedikçe, tüm ölçü birimleri milimetre cinsindendir.

2. Güvenlik

2.1 Kurallara uygun kullanım

Cihaz ev ortamında kullanılmak için tasarlanmıştır. Öğrenim almamış kişiler tarafından güvenli bir biçimde kullanılabilir. Cihaz, benzer şekilde kullanılması koşulu ile, örneğin küçük sanayi bölgeleri gibi ev harici yerlerde de kullanılabilir.

Cihaz, içme suyunun ısıtılması veya önceden ısıtılmış suyun daha fazla ısıtılması için kullanılır. Cihaz bir el yıkama lavabosu için tasarlanmıştır.

Bunun dışındaki bir kullanım, kurallara uygun olmayan kullanım olarak kabul edilir. Bu kullanım kılavuzuna ve kullanılan aksesuarların kullanım kılavuzlarına uyulması da, kurallara uygun kullanıma dahildir.

Kullanım

2.2 Genel güvenlik bilgileri

TEHLİKE Haşlanma

Armatür, çalışma sırasında 50°C üzerinde sıcaklıklara ulaşabilir.

43°C üzerindeki çıkış sıcaklıklarında haşlanma tehlikesi bulunmaktadır.

UYARI Yaralanma

Cihaz, 3 yaş üzeri çocuklar ve fiziksel, sensorik ve mental yetenekleri kısıtlı veya yeterli deneyime ve bilgi birikimine sahip olmayan kişiler tarafından denetim altında olmaları veya cihazın güvenli bir biçimde kullanılması ile ilgili olarak bilgilendirilmeleri ve buradan kaynaklanabilecek tehlikeleri anlamaları koşulu ile kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, denetim altında olmayan çocuklar tarafından uygulanmamalıdır.

TEHLİKE Elektrik çarpması

Hasara uğramış bir elektrik güç kablosu uzman bir yüklenici tarafından değiştirilmelidir. Böylece muhtemel bir tehlike önlenmiş olur.

Maddi hasar

Cihazı ve armatürü don oluşumuna karşı koruyun.

Maddi hasar

Sadece birlikte verilen özel püskürtme regülatörünü kullanın. Armatür çıkışlarında kireçlenmeler olmasını önleyin ("Temizlik, bakım ve servis" bölümüne bakın).

2.3 Test işareti

Bkz. cihazdaki tip levhası.

3. Cihaz çalışması

Elektronik ayar sayesinde su ısıtıcısı, soğuk su giriş sıcaklığından bağımsız olarak, güç sınırına kadar sabit tutar.

Cihaz, fabrika tarafından el yıkamak için ihtiyaç duyulan çıkış sıcaklığına ayarlanmıştır. Elektronik ünite, sıcaklığa ulaşıldığında gücü otomatik olarak düşürür. Güç, istenilen sıcaklığa göre ayarlanır, böylece sıcaklık aşılmaz.

Armatür açılır açılmaz, cihaz, suyu doğrudan boşaltma musluğunda ısıtır. Kısa hatlarda enerji ve su kayıpları azdır.

Sıcak su çıkışı, soğuk suyun sıcaklığına, ısıtma gücüne ve gelen su miktarına bağlıdır.

Çıplak telli ısıtma sistemi, az kireçli ve kireçli sular için uygundur. Isıtma sistemi kireçlenmeye karşı oldukça dayanıklıdır. Isıtma sistemi, el yıkama lavabosu sıcak suyunun hızlı ve etkin bir biçimde mevcut olmasını sağlar.

Yüklenici, sıcaklık ve debi için maksimum değerleri ayarlayabilir ("İşletime alma / Ayarlar" bölümüne bakın).

Ekte verilen özel püskürtme regülatörünün monte edilmesiyle optimum bir su tazyiki elde edebilirsiniz.

4. Ayarlar

Armatürdeki sıcak su vanasını açtığınızda veya bir sensör armatürün sensörünü devreye soktuğunuzda, cihazın ısıtma sistemi otomatik olarak açılır. Su ısıtılır. Suyun sıcaklığını armatürü kullanarak değiştirebilirsiniz:

Açma miktarı ve debi sınırlama için bkz. "Teknik bilgiler" bölümü.

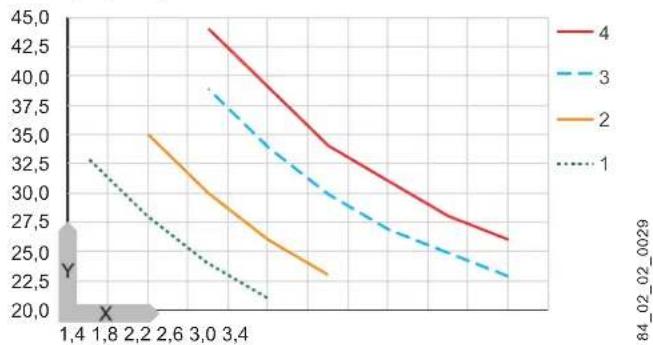

Sıcaklığın artırılması

Debiyi armatürden azaltın.

Sıcaklığın düşürülmesi

Armatürü daha fazla açın veya daha fazla soğuk su karıştırın.

Su beslemesinin kesilmesinden sonra

"İşletmeye alma / Yeniden işletmeye alma" bölümüne bakın.

5. Temizlik, bakım ve servis

Aşındırıcı veya çözücü temizlik maddeleri kullanmayın. Cihazı korumak ve temizlemek için nemli bir bez yeterli olacaktır. Armatürleri düzenli olarak kontrol edin. Armatür çıkışındaki kireci piyasada bulunan kireç çözücülerle temizleyebilirsiniz. Cihazdaki elektrik güvenliğini yükleniciye düzenli olarak kontrol ettirin. Armatürdeki özel püskürtme regülatörünü düzenli olarak kireçten arındırın veya değiştirin (bkz. "Cihaz açıklaması / Aksesuarlar" bölümü).

6. Sorun giderme

Sorun Nedeni Çozümü
Sıçak su vanası ta-mamen,açık olmasina ragmen cihaz devreye girmiyor.	Cihazda gerilim yok.	Bina tesisatindaki sit-ortayı kontrol edin.
	Armatürdeki püskürtmeg regulatoru kireçlenmigi veya kır- lenmigi.	Püskürtmeg regulatoruntem- izleyiniz ve/veya kireçten arindirn veya özel püskürtmeg regulatorundegisi- rın.
	Su beslemesinde kesinti.	Cihazın ve soğuk su beslemehattınin has-VASINI alin (bkz. "Ayar- lar" böümü).
Istenen sıçakkıga ul- aşilamiyor.	Maksimum sıçaklik cihazda seks)dusuk ayarlanmigi.	Maksimum sıçakkıgyükleniciye tekrar ayarlatin.
Cihaz güübün	sinirinda.	Debiyİ kisin.

Arızanın nedenini gideremezseniz, yükleniciyi çağırın. Daha iyi ve hızlı yardım için yükleniciye tip levhasındaki numarayı bildiriniz (000000 / 0000-00000).

KURULUM

7. Güvenlik

Cihazın kurulumu, işletmeye alınması, bakımı ve onarımı sadece bir yüklenici tarafından gerçekleştirilmelidir.

7.1 Genel güvenlik bilgileri

Kusursuz bir çalışmayı ve çalışma güvenliğini, sadece, cihaz orijinal aksesuarlarla ve orijinal yedek parçalarla kullanılırsa garanti ediyoruz.

Maddi hasar: İzin verilen maks. giriş sıcaklığına dikkat edin. Yüksek sıcaklıklarda cihaz tahrip olabilir. Merkezi bir termostat armatürüyle giriş sıcaklığını sınırlayabilirsiniz.

72 Talimatlar, normlar ve düzenlemeler

Bilgi notu: Tüm ulusal ve bölgesel yönetmeliklere ve kurallara uyun.

Suyun spesifik elektrik direnci, tip levhasında belirtilenden daha küçük olmamalıdır. Karışık bir su şebekesinde suyun en düşük elektrik direncini dikkate almalısınız ("Teknik bilgiler / Veri tablosu" bölümüne bakın). Suyun spesifik elektrik direncini veya elektrik iletkenliğini su tedarik kurumundan öğrenebilirsiniz.

8. Cihaz açıklaması

8.1 Teslimat kapsamı

Cihazla birlikte verilenler:

Soğuk su beslemesindeki yüzgeç, Özel püskürtme regülatörü "SR", Bağlantı hortumu 3/8, 500 mm boyunda, contalarla birlikte T parça 3/8, Lavabo üstü montaj için firma logosu, basınca dayanıklı cihaz olarak bağlantı için

8.2 Aksesuarlar

Özel püskürtme regülatörü "SR"*

SR 3: Sipariş numarası 289591, MTE 350 ve MTE 440 için. SR 5: Sipariş numarası 270582, MTE 570 ve MTE 650 için.

• M22/M24 vida dişiyle kullanmak için.

Basınçsız armatürler

AHS 50: Lavabo için sensörlü armatür. AHo 40 MTH: Lavabo üstü için duvar armatürü. AHu 40 MTH: İki kollu lavabo armatürü. AHEu 40 MTH: Tek kollu lavabo armatürü.

Basınca dayanıklı armatür

ADS40 Lavabo için sensörlü armatür

9. Hazırlıklar

» Su hattını iyice yıkayın.

Su tesisatı

Emniyet vanasına gerek yoktur.

Armatürler

» Uygun armatürler kullanın ("Cihaz açıklaması / Aksesuar" bölümüne bakın).

Bilgi notu

Bir özel püskürtme regülatörünün armatüre monte edilmesiyle optimum bir su tazyiki elde edebilirsiniz.

10. Montaj

10.1 Montaj yeri

Cihazı, her zaman don olmayan bir mekana ve boşaltma musluğunun yakınına monte edin.

Yan başlık tespit civatalarının erişilebilirliğine dikkat edin.

Cihaz, hem lavabo altı montaja (su bağlantıları üstte) hem de lavabo üstü montaja (su bağlantıları altta) uygundur.

TEHLİKE Elektrik çarpması

Debi ayarı ince ayar vidasında gerilim vardır ve IP25 koruma türü sadece cihazın arka paneli monte edilmiş durumdayken geçerlidir.

Cihazın arka panelini daima monte edin.

10.2 Montaj seçenekleri

10.2.1 Lavabo altı montaj

Basınçsız, basınçsız armatürle

26_02_05_0086

Basınca dayanıklı, basınca dayanıklı armatürle

26_02_05_0094

Kurulum

Cihazın montajı

Bilgi notu

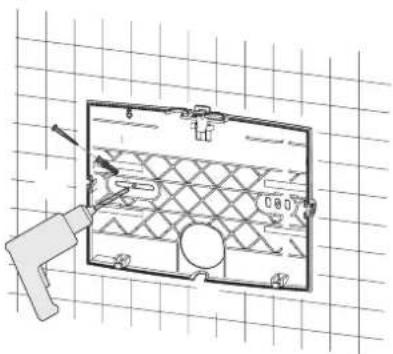

Cihazı duvara monte edin. Duvar yeterli taşıyıcılığa sahip olmalıdır.

26.02.05.0042

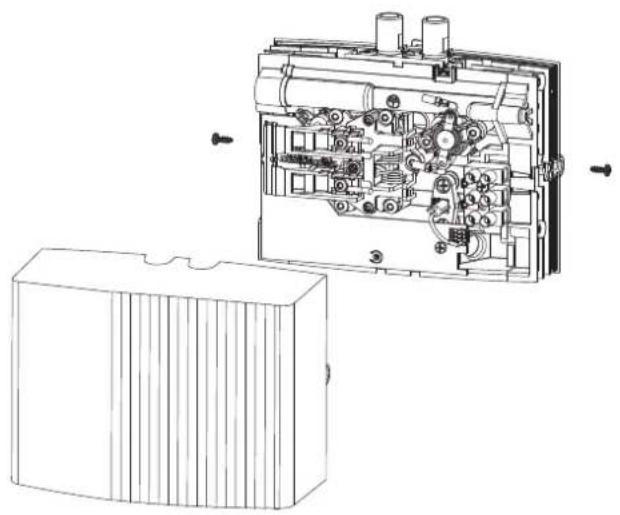

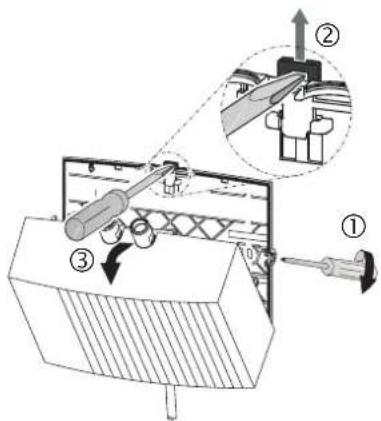

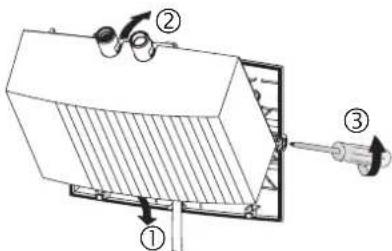

Kapak tespit vidalarını iki tur gevşetin. Bir tornavida ile açın. Cihaz kapağını ısıtma sistemi ile birlikte öne doğru çıkartın.

26 02 05 0084

Elektrik güç kablosunun geçiş deliğini cihaz kapağında bir pense kullanarak açın. Gerekli durumda kenarı eğeyle düzeltin. Cihazın arka panelini delme şablonu olarak kullanın. Cihazın arka panelini, uygun dübellerle ve cıvatalarla duvara sabitleyin.

Elektrik bağlantı hattını arka paneldeki geçiş deliğine yerleştirin.

Cihaz kapağını ısıtma sistemi ile birlikte alta takın. Isıtma sistemini nite takın. Cihaz kapağını başlık sabitleme cıvatalarıyla sabitleyin.

Armatürün montajı

Armatürü takın. Bu sırada armatürün kullanım ve kurulum kılavuzuna da dikkat edin.

Maddi hasar

Tüm bağlantıların montajı sırasında cihazda bir SW 14 anahtarla kontra yapmalısınız.

Basınca dayanıklı armatür

Bilgi notu

Birlikte verilen 3/8 bağlantı hortumunu ve 3/8 T parçayı monte edin.

10.2.2 Lavabo üstü montaj, basınçsız, basınçsız armatürle

Armatürün montajı

Armatürü takın. Bu sırada armatürün kullanım ve kurulum kılavuzuna da dikkat edin.

Maddi hasar

Tüm bağlantıların montajı sırasında, cihazda bir SW 14 anahtarla kontra yapmalısınız ("Montaj seçenekleri / Lavabo altı montaj" bölümüne bakın).

Cihazın montajı

Cihazı su bağlantıları ile armatüre monte edin.

Kurulum

10.3 Güç bağlantısının kurulması

TEHLİKE Elektrik çarpması Tüm elektrik bağlantıları ve tesisat çalışmalarını talimatlara uygun şekilde yapın.

TEHLİKE Elektrik çarpması Cihazın toprak hattına bağlanmış olmasına dikkat edin. Cihazın tüm kutupları, en az 3 mm'lik bir ayırma mesafesi üzerinden şebeke bağlantısından ayrılabilmelidir.

Cihazlar, teslimattaki durumlarda bir elektrik güç kablosu ile donatılmıştır (fişi MTE 350). Elektrik kablosu, en az cihazın standart bağlantı kablosunun kesitine sahipse sabit bir elektrik kablosuna bağlantı mümkündür. Maksimum kablo kesiti 3× 6mm² olabilir. Lavabo üstü montaj durumunda, elektrik güç kablosu cihazın arkasından geçmelidir.

Maddi hasar Topraklı bir prize bağlanırken (fişi bir elektrik güç kablosunda), cihaz kurulduktan sonra topraklı prize serbest erişim olmasına dikkat edin.

Maddi hasar Tip levhasına dikkat edin. Belirtilen gerilim, şebeke gerilimiyle aynı olmalıdır.

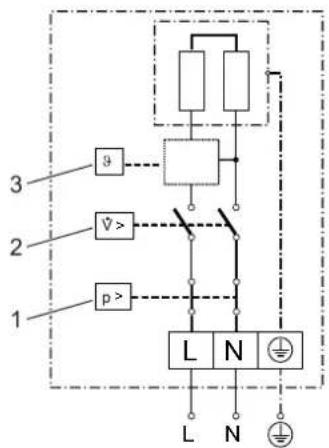

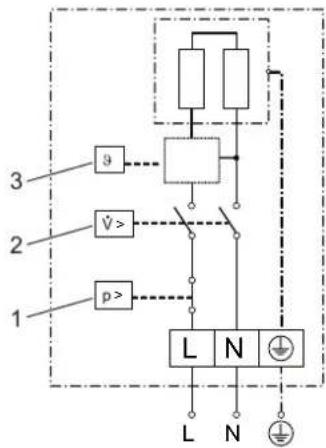

» Elektrik güç kablosunu devre şemasına uygun olarak bağlayın ("Teknik bilgiler / Elektrik devre şeması" bölümüne bakın).

11. İşletime alma

11.1 İlk işletime alma

on

» Hat şebekesi ve cihaz tamamen havasız olana kadar armatürden birkaç kez çekerek cihazı doldurun. 》Bir sızdırmazlık kontrolü yapın. Elektrik güç kablosunun fişini, mevcutsa topraklı prize takın veya sigortayı devreye sokun. Cihazın çalışma şeklini kontrol edin. » Lavabo Üstü montajda, firma logosunun üzerine ekte verilen firma logosunu yapıştırmalısınız.

11.2 Cihazın devredilmesi

Kullanıcıya cihazın çalışmasını açıklayın ve cihazın kullanılması hakkında kullanıcıyı bilgilendirin. » Başta haşlanma tehlikesi olmak üzere olası tehlikeler hakkında kullanıcıyı bilgilendirin. » Bu kullanım kılavuzunu da verin.

11.3 Yeniden işletime alma

Maddi hasar Su beslemesindeki kesintiden sonra cihaz, çıplak telli ısıtma sisteminin tahrip olmaması için aşağıdaki adımlarla yeniden işletime alınmalıdır.

Cihazı gerilimsiz duruma getirin. Bunun için varsa elektrik güç kablosunun fişini çıkarın veya sigortayı kapatın. "İlk işletime alma" bölümüne bakın.

11.4 Ayarlar

Debinin ve sıcaklığın maksimum değerlerini değiştirebilirsiniz.

TEHLİKE Elektrik çarpması Debinin ve sıcaklık ayarının değiştirilmesine, sadece cihaz şebeke bağlantısından ayrıldıktan sonra izin verilir.

Cihazın tüm kutuplarını şebeke bağlantısından ayırın.

TEHLİKE Elektrik çarpması Cihaz şebeke bağlantısından ayrılmamışsa, debinin ayarlanması için kullanılan hassas ayar vidası ve sıcaklık ayar potansiyometresi gerilim taşır.

Cihazın kapağını açın.

Kurulum

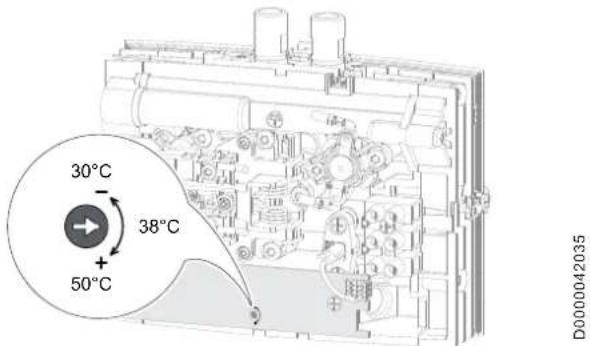

Maksimum sıcaklığın ayarlanması

Fabrika ayarı: 38°C

Potansiyometreyi bir tornavida yardımı ile istenen maksimum sıcaklığa ayarlayın. Cihaz kapağını monte edin.

Debinin sınırlanması

Fabrika ayarı: Maksimum debi

2602050079

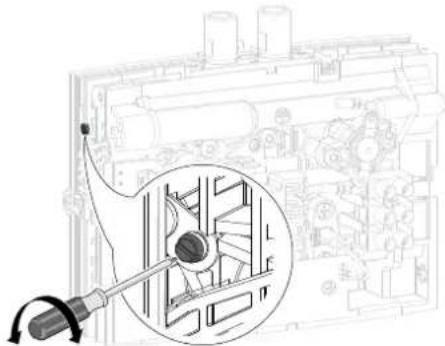

» Ayar vidasının yardımı ile istenen debiyi ayarlayın: En düşük debi = vidayı sonuna kadar içeri çevirin. En büyük debi = vidayı sonuna kadar dışarı çevirin. Cihaz kapağını monte edin.

12. Devre dışı bırakma

» Cihazı, bina tesisatındaki sigorta ile şebekeden ayırın veya elektrik bağlantı hattının soketini çekin. » Cihazı boşaltın (bkz. Bölüm "Bakım").

13. Arızaların giderilmesi

Sorun Nedeni Çüzümü
Sıçak su vanası ta-mamen yüz ile olmasina ragşmen cihaz devreye girmiyor.	Armatürdeki piskurtme regulatóru kireçlenmiş veya kir- lenm;,	Püskürtme regulatórúnü tem- izleyiniz ve / veya kireçten arindirn veya özel piskurtme regulatórúnüdehyisi- rın.
Debi çok duesık ayar-	lanm;,	Debiyi artırın.
	Soguk suhattindaki süzgünç tikanmiş.	Soguk su tedarik borusunu kapattiktan sonra süzgeci temiz- leyin.
	Isitma sistemi arizali.	Isitma sistemin direncini olçün, gerek- li durumda cihazidehyiri.
	Emniyet basinci sinir- landirici devreye girdi.	Arizanin sebebini giderin. Cihazi geril- imsiz duruma getirin ve suhattinci boşaltın. Emniyet basinci sinir- landiriciyi etkinleşirin.
Istenen sicaklıga ul- asilamiyor.	Cihaz güçünün sinirın- da.	Debiyi kisin.

LED göstergeler

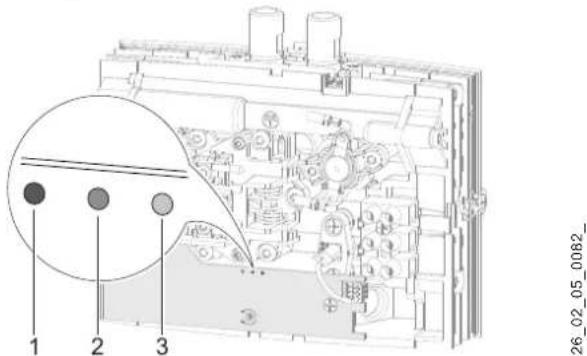

1 Arızada gösterge kırmızı 2 Isıtma modunda gösterge sarı 3 Elektronik ünitenin ana güç kaynağında gösterge yeşil yanıp söner

Kurulum

Emniyet basıncı sınırlandırıcıyı aktifleştirin

D000039769

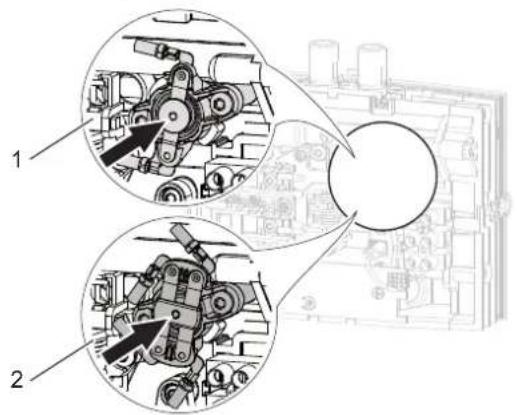

1 1 kutuplu emniyet basıncı sınırlandırıcı MTE 440 / MTE 570 2 2 kutuplu emniyet basıncı sınırlandırıcı MTE 350 / MTE 650

14. Bakım

TEHLİKE Elektrik çarpması Tüm çalışmalarda cihazın tüm kutuplarını şebeke bağlantısından ayırın.

Cihazın boşaltılması

TEHLİKE Haşlanma Boşaltma sırasında sıcak su fışkırabilir.

Bakım çalışmaları için veya don tehlikesi olduğunda tüm tesisatın korunması için cihazı boşaltmak zorundaysanız aşağıdaki işlemleri yapın:

» Soğuk su besleme hattındaki kapatma vanasını kapatın. » Alma vanasını açın. >> Su bağlantılarını cihazdan gevşetin.

Süzgeci temizleyin

Monte edilmiş süzgeci, soğuk su bağlantısının sökülmesinden sonra temizleyin.

Koruyucu iletken kontrolü

Elektrik güç kablosunun koruyucu iletken kontağında ve cihazın bağlantı ağzında koruyucu iletkeni (örn. Almanya'da BGV A3) kontrol edin.

Cihazın depolanması

» Cihazda kalan su donmaya ve hasarlara neden olabileceği için, saklama alanı cihazı paslanmaz şekilde depolayın.

MTE 570'da elektrik güç kablosunun değiştirilmesi

MTE 570'da değiştirme durumunda, 4 mm² kesitinde bir güç kablosu kullanmalısınız.

15. Teknik veriler

15.1 Ölçüler ve bağlantılar

b02 Elektrik kabolarigünistratorı l
b03 Elektrik kabolarigünistratorı l
c01 Soğuk su,girişi Diş diş G 3/8 A
c06 Sıçak sunişi Diş diş G 3/8 A

Kurulum

15.2 Elektrik devre şeması

15.2.1 MTE 350

1/N/PE ~ 200-240 V

1 Emniyet basıncı sınırlandırıcı 2 Diferansiyel basınç şalteri 3 Çıkış sıcaklık sensörlü elektronik ünite

D0000035308

15.2.2 MTE 440 ve MTE 570 1/N/PE ~ 200-240 V

8502050001

1 Emniyet basıncı sınırlandırıcı 2 Diferansiyel basınç şalteri 3 Çıkış sıcaklık sensörlü elektronik ünite

Maddi hasar

» Sabit bağlantıda elektrik güç kablosunu terminal ucunun terminal tanımına göre bağlayın.

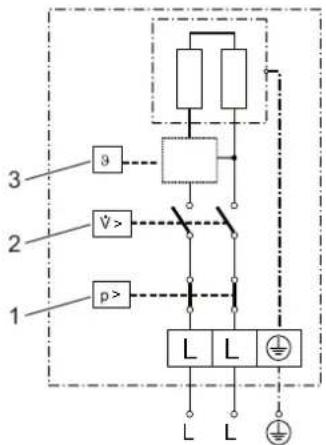

15.2.3 MTE 650 2/PE ~ 380-400 V 1 Emniyet basıncı sınırlandırıcı 2 Diferansiyel basınç şalteri 3 Çıkış sıcaklık sensörlü elektronik ünite

15.3 Sıcaklığın artırılması

Suyun aşağıdaki sıcaklık artışları 230 V / 400 V voltajda gerçekleşir:

Debi X lt/dak cinsinden, sıcaklık K cinsinden artırılmıştır. 13.5kW-230V, 24.4kW-230V, 3.5.7 kW - 230 V, 46,5kW-400V

Örnek 3,5 kW't MTE 350
Debi If/dk 2,0
Sicakkıng arıilması K 25
Soğuk su,giriş,sıçakkıng °C 12
Mümkın olan,maksimum,isik,is,sıçakkıng °C 37

Kurulum

Bilgi notu

50°C çıkış sıcaklığına en düşük debide ve aşağıdaki soğuk su giriş sıcaklıklarında ulaşabilirsiniz:

MTE 350 > 17°C MTE 440 > 18°C MTE 570 > 13°C MTE 650 > 8°C

15.4 Kullanım alanları

Spesifik elektrik direnci ve spesifik elektrik iletkenliği, "Veri tablosuna" bakın.

Standart bilgi 15 °C'de			20 °C			25 °C
Spes. direncçρ ≥	Spes. lletken-lik σ ≤		Spes. direncçρ ≥	Spes. lletken-lik σ ≤		Spes. direncçρ ≥	Spes. lletkenlik σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

15.5 Enerji tüketimiyle ilgili bilgiler

Ürün verileri, enerji tüketen ürünlerin (ErP) çevreye uygun tasarımına ilişkin AB yönetmeliklerine uymaktadır.

		MTE 350	MTE 440	MTE 570	MTE 650
		231003	231004	231216	232770
Üretici		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Yük profili		XXS	XXS	XXS	XXS
Enerji verimliliğ:i sinificant		A	A	A	A
Yüllik elektrik tuketimi	kWh	478	478	478
Enerjik etki derecesi	%	39	39	39	40
Sesicalsı seviyesi	dB(A)	15	15	15	15
Verim olçumu icinöz bilgiler		yok	yok	yok	yok

15.6 Veri tablosu

MTE 350 MTE 440 MTE 570 MTE 650
231003 231004 231216 232770
Elektriksel veriler
Nominal voltaj	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Nominal Çikış	kW	2,7	3,2	3,5	3.8	3,3	4,0	4,4	4.8	4,3	5,2	5,7	6.2	5,9	6,5
Nominal akım	A	13,3	14,5	15,2	15.8	16,7	18,2	19,1	20	21,6	23,6	24,7	25.8	15,5	16,3
Sigorta	A	16	16	16	16	20	20	20	20	25	25	25	32	16	20
Frekans 4	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50	50
Fazlar		1/N/PE				1/N/PE				1/N/PE				2/PE
Spsifik direnç p 15 ≥ (şosğukdehyerinde ≤25 °C)	Ω cm	1000				1000				1000				1000
Spsifik iletkenlik σ 15 ≤ (şosğukdehyerinde ≤25 °C)	μS/cm	1000				1000				1000				1000
Spsifik direnç p 15 ≥ (şosğukdehyerinde ≤50 °C)	Ω cm	1300				1300				1300				1300
Spsifik iletkenlik σ 15 ≤ (şosğukdehyerinde ≤50 °C)	μS/cm	770				770				770				770
50Hz'de maks. Şebeke empedansı	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047
380V / 50Hz'de maks. Şebeke empedansı	Ω													0,236
400V / 50Hz'de maks. Şebeke empedansı	Ω													0,225
Baglantilar
Su baglantisi		G 3/8 A				G 3/8 A				G 3/8 A				G 3/8 A
Uygulama sinirlari
Izin verilen maks. basınç	MPa	1				1				1				1
Sonradan isitma yüz'maks. güris sıcakkıngı	°C	50				50				50				50
Değerler
Izin verilen maks. güris sıcakkıngı	°C	60				60				60				60
Sicak su sıcakkı ayar araliği	°C	30-50				30-50				30-50				30-50
Açık	lt/dk	>1,5				>1,8				>2,2				>2,2

Kurulum

MTE 350 MTE 440 MTE 570 MTE 650
Debideki basinç kaybi	MPa	0,05	0,06	0,07	0,07
Basinç kaybinin debisi	lt/dk	1,5	1,8	2,2	2,2
Debi sinirlama	lt/dk	2,3	2,8	3,2	3,2
Sicak su performansi	lt/dk	2,0	2,5	3,2	3,7
Gösteride Δθ	K	25	25	25	25
Hidrolik verileri
Nominal kapasite	lt	0,1	0,1	0,1	0,1
Modeller
Montaj Türü tezgah üzeri		X	X	X	X
Montaj Türü lavabo altı		X	X	X	X
Açık tasarım		X	X	X	X
Kapalı tasarım		X	X	X	X
Korum alanıfı		1	1	1	1
Izolasyon bloğu		Plastik	Plastik	Plastik	Plastik
Isi kaynaya isitma sistemi		Çiplak tel	Çiplak tel	Çiplak tel	Çiplak tel
Kapak ve arka panel		Plastik	Plastik	Plastik	Plastik
Renk		beyaz	beyaz	beyaz	beyaz
Korum alanı (IP)		IP25	IP25	IP25	IP25
Boyutlar
Yükselklik	mm	143	143	143	143
En	mm	190	190	190	190
Derinlik	mm	82	82	82	82
Başlantı kablosu uzunluğu	mm	700	700	700	700
Ağırkıclar
Ağırkı	kg	1,5	1,5	1,5	1,5

Garanti

Almanya dışında satın alınan cihazlarda Alman şirketlerimizin verdiği garanti koşulları geçerli değildir. Ürünlerimizin dağıtımını bağlı şirketlerimizin yaptığı ülkelerde bir garanti sadece bu bağlı şirketler tarafından verilebilir. Bu türden bir garanti sadece bağlı şirketimiz kendi garanti koşullarını açıklamışsa verilebilir. Bunun ötesinde bir garanti verilmez.

Ürünlerimizi bağlı şirketlerimizin dağıtmadığı ülkelerde satın alınmış olan cihazlar için bir garanti vermemekteyiz. İthalatçı tarafından verilmiş olan garantiler bunun dışındadır.

Çevre ve geri dönüşüm

Lütfen çevremizi korumamıza yardımcı olunuz. Kullandıktan sonra materyalleri ulusal yönetmeliklere göre bertaraf ediniz.
