Producttype	Kleine elektronisch geregelde doorstroomboiler
Merk	AEG
Model	MTE 650

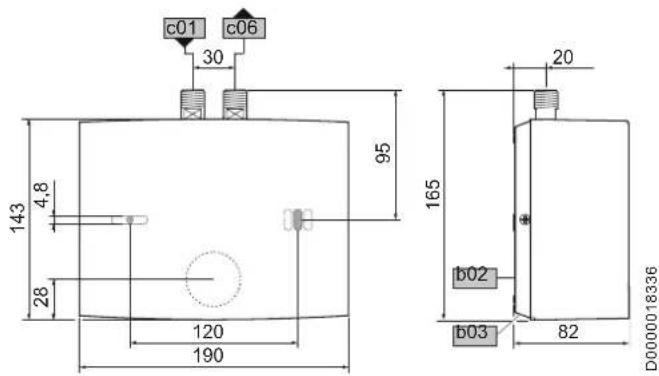

Afmetingen (H x B x D)	143 x 190 x 82 mm
Gewicht	1,5 kg
Elektrische voeding	2/PE 380-400 V, 5,9-6,5 kW, 15,5-16,3 A
Fasen	2 fasen
Elektrische beveiliging	16-20 A
Beschermingsgraad	IP25
Maximaal toelaatbare druk	1 MPa
Maximale ingangstemperatuur	50°C (herverwarming)
Instelbereik warmwatertemperatuur	30-50°C
Minimaal aftaptarief	>2,2 l/min
Warmwaterproductie	3,7 l/min (Δθ 25 K)
Energie-efficiëntieklasse	A
Jaarlijks elektriciteitsverbruik	478 kWh
Geluidsvermogensniveau	15 dB(A)
Verwarmingstype	Naaktdraadsysteem
Montage	Onder of op de gootsteen
Hydraulische aansluiting	G 3/8 A
Meegeleverde accessoires	Filter, speciale straalregelaar SR5, flexibele slang 3/8 500 mm, T-stuk, logo
Reiniging en onderhoud	Vochtige doek, ontkalken van de straalregelaar, controle elektrische veiligheid
Veiligheid	Veiligheidspressostaat, brandwondenbescherming >43°C, omnipolaire uitschakeling
Garantie	Varieert per land (zie fabrikantvoorwaarden)
Recycling	Afvoeren volgens nationale regelgeving

Veelgestelde vragen - MTE 650 AEG

Het apparaat start niet terwijl de warmwaterkraan open is?

Controleer eerst of het apparaat onder spanning staat (controleer de stroomonderbreker). Is dat het geval, dan is de straalregelaar van de kraan mogelijk verkalkt of vervuild: reinig of vervang deze. Zorg er ook voor dat de watertoevoer niet is afgesloten en ontlucht het apparaat indien nodig.

Bereikt de watertemperatuur niet de gewenste waarde?

Dit kan komen doordat de maximale temperatuur te laag is ingesteld in het apparaat. Laat dit aanpassen door een installateur. Een andere oorzaak: het apparaat heeft zijn vermogenslimiet bereikt. Verlaag dan de aftapsnelheid om de temperatuur te verhogen.

Hoe reinig en onderhoud ik het apparaat?

Gebruik een vochtige doek zonder schurende middelen. Reinig regelmatig de speciale straalregelaar in de kraan met een in de handel verkrijgbaar ontkalkingsmiddel. Laat de elektrische veiligheid periodiek controleren door een professional.

Welk type kraan moet ik gebruiken?

Gebruik geschikte vrijstroom- of drukloze kranen zoals de modellen AHS 50, AHO 40 MTH, AHu 40 MTH, AHEu 40 MTH of ADS 40. De meegeleverde speciale straalregelaar is onmisbaar voor een optimale straal.

Kan ik het apparaat zelf installeren?

De installatie, ingebruikname en onderhoud moeten worden uitgevoerd door een gekwalificeerde installateur volgens de normen. Het apparaat moet geaard zijn en kunnen worden losgekoppeld via een omnipolair apparaat.

Wat zijn de essentiële veiligheidsmaatregelen?

Risico op brandwonden: de uitlaattemperatuur kan 43°C overschrijden. Bescherm het apparaat tegen vorst. Gebruik alleen originele accessoires. Als de kabel beschadigd is, laat deze vervangen door een installateur. Het apparaat moet spanningsvrij zijn voor elke ingreep.

Hoe stel ik de maximale temperatuur en het debiet in?

Deze instellingen zijn voorbehouden aan een installateur. Schakel de stroom uit, verwijder de kap en stel vervolgens de potentiometer in voor de temperatuur (fabrieksinstelling 38°C) of de stelschroef voor het debiet. Het fabrieksdebiet is maximaal ingesteld.

Wat te doen na een wateronderbreking?

Om schade aan het naaktdraadverwarmingssysteem te voorkomen, schakelt u het apparaat spanningsvrij (trek de stekker uit of schakel de stroomonderbreker uit), vul vervolgens het apparaat door de kraan te openen tot volledige ontluchting voordat u het weer onder spanning zet.

Welke accessoires zijn beschikbaar voor dit apparaat?

Accessoires: speciale straalregelaar SR5 (code 270582), filters, aansluitslangen en verschillende kranen (AHS 50, AHO 40 MTH, etc.). Gebruik uitsluitend originele onderdelen.

Hoe het apparaat aftappen om het tegen vorst te beschermen?

Sluit de koudwatertoevoerkraan, open de aftapkraan en draai vervolgens de hydraulische aansluitingen los. Het water kan zeer heet zijn, pas op voor brandwonden. Bewaar het apparaat vorstvrij.

GEBRUIKSAANWIJZING MTE 650 AEG

Bediening en Installatie 69

1. Algemene aanwijzingen 71
2. Veiligheid 72 3. Toestelbeschrijving 73
3. Instellingen 73
4. Reiniging, verzorging en onderhoud 73
5. Problemen verhelpen 74

INSTALLATIE

1. Veiligheid 74 8. Toestelbeschrijving 75
2. Voorbereidingen 75
3. Montage 75
4. Ingebruikname 79
5. Buitendienststelling 81
6. Storingen verhelpen 82
7. Onderhoud 83
8. Technische gegevens 84

GARANTIE

MILIEU EN RECYCLING

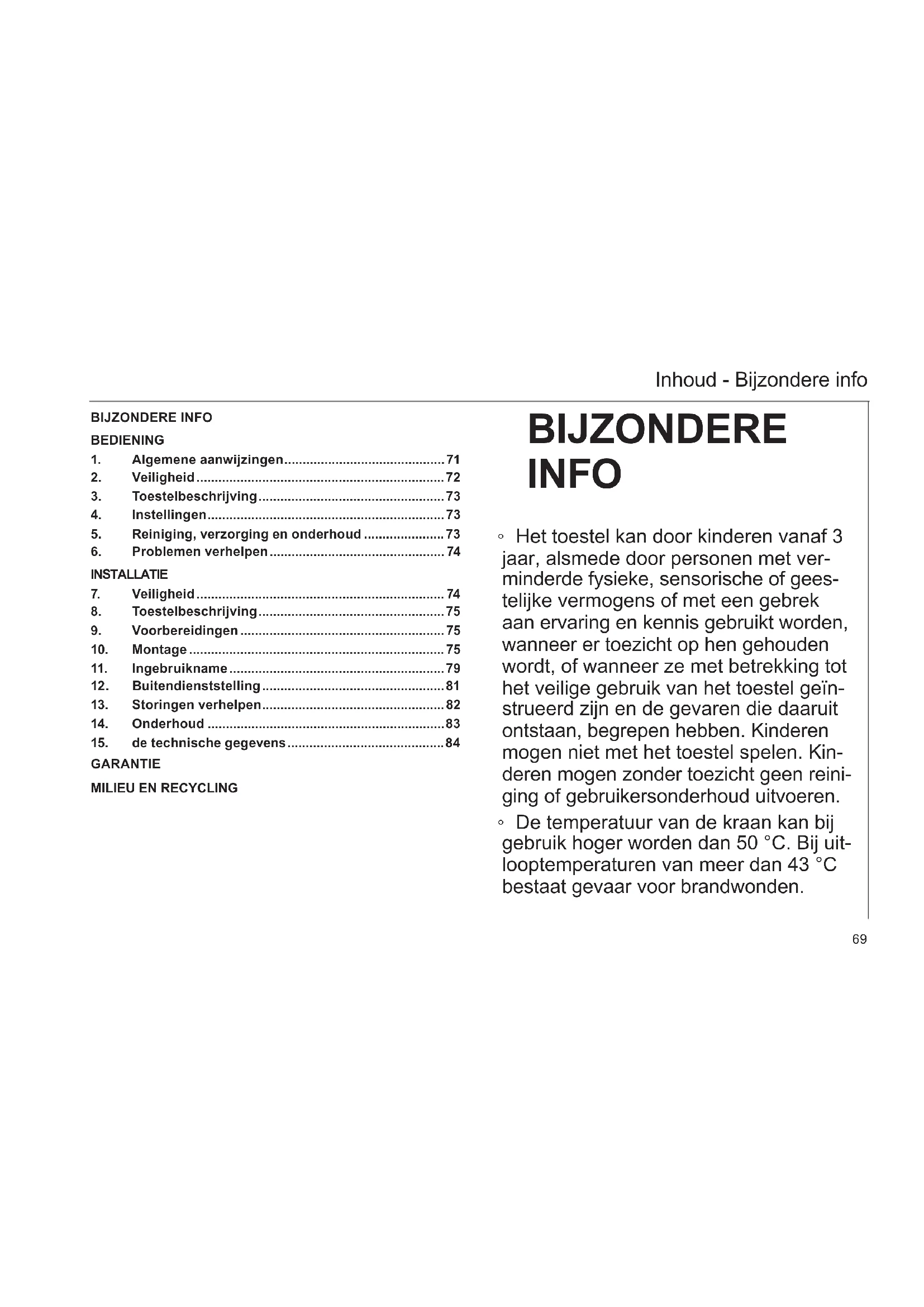

BIJZONDERE INFO

Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren. De temperatuur van de kraan kan bij gebruik hoger worden dan 50 °C. Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

Bijzondere info

• Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld. De aangegeven spanning moet overeenkomen met de netspanning. De stroomkabel mag bij beschadiging of vervanging alleen worden vervangen door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.
• Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.
• Monteer het toestel zoals beschreven in het hoofdstuk „Installatie / Montage“. De specifieke waterweerstand van het watervoorzieningsnetwerk mag niet onderschreden worden (zie hoofdstuk „Installatie/Technische gegevens/Gegevenstabel“).

Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info: Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzingen worden genegeerd.

Hier staan maatregelen om het gevaar af te wenden.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
Lésel !
	Elektrische schok
	Verbranding (Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Aanwi	zingen die leiden tot zwaar letsel of overlijden, wanneer deze nicht in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kuren leiden tot zwaar letsel of overlijden, wanneer deze nicht in acht worden genomen.
VOORZICHTIG	Aanwijzingen die kuren leiden tot middelmatifig zwaar of Licht letsel, wanneer=this not in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info Aanwijzingen worden door horizontale lijnen boven en onder de tekst begrensd. Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Bediening

Symbool
!	Materièle schade (toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbool geeft aan wat u moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders vermeld, worden de maateenheden in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Het toestel is geschikt voor de opwarming van tapwater of voor de bijverwarming van water dat voorverwarmd is. Het toestel is bedoeld voor een handwastafel.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Algemene veiligheidsaanwijzingen

GEVAAR voor verschroeiing De temperatuur van de kraan kan bij gebruik hoger worden dan 50°C. Bij uitlooptemperaturen van meer dan 43°C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

GEVAAR Elektrische schok Een beschadigde elektrische aansluitkabel dient door een vakman te worden vervangen. Daardoor worden mogelijke risico's uitgesloten.

Materiële schade Bescherm het toestel en de kraan tegen vorst.

Materiële schade Gebruik alleen de meegeleverde speciale straalregelaar. Voorkom kalkaanslag aan de kraanuitlopen (zie het hoofdstuk "Reiniging, verzorging en onderhoud").

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

De elektronisch geregelde kleine doorstromer houdt de uitlooptemperatuur tot aan de vermogensgrens constant, onafhankelijk van de aanvoertemperatuur.

Het toestel is in de fabriek ingesteld op de voor het wassen van de handen geschikte temperatuur. Als die temperatuur eenmaal is bereikt, reduceert de elektronica automatisch het vermogen. Het vermogen wordt aangepast aan de gewenste temperatuur, dus wordt de temperatuur niet overschreden.

Het toestel verwarmt het water direct bij het tappunt, zodat de kraan opengedraaid wordt. Door het korte leidingtraject ontstaan slechts geringe energie- en waterverliezen.

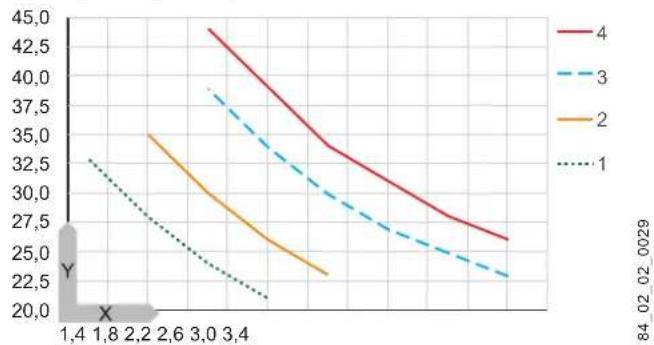

Het warmwatervermogen is afhankelijk van de koudwaterinlooptemperatuur, het verwarmingsvermogen en het doorstroomvolume.

Het blankdraadelement is geschikt voor kalkarm en kalkhoudend water. Het verwarmingssysteem is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwatervoorziening aan de handwastafel.

De vakman kan de maximale waarden voor temperatuur en debiet instellen (zie het hoofdstuk „Ingebruikname/instellingen").

De inbouw van de meegeleverde speciale straalregelaar resulteert in een optimale waterstraal.

4. Instellingen

Zodra u de warmwaterkraan opendraait of de sensor van een sensorkraan activeert, worden automatisch het verwarmingssysteem van het toestel ingeschakeld. Het water wordt verwarmd. U kunt de temperatuur van het water met de kraan instellen:

Zie het hoofdstuk „Technische gegevens“ voor meer informatie over de tapdrempel en debietbegrenzing.

Temperatuur verhogen

» Smoor het doorstroomvolume bij de kraan.

Temperatuur verlagen

» Draai de kraan verder open of meng meer koud water bij.

Na onderbreking van de watertoevoer

Zie het hoofdstuk „Ingebruikname/opnieuw in gebruik nemen".

5. Reiniging, verzorging en onderhoud

Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen. Laat de elektrische veiligheid van het toestel periodiek controleren door een installateur.

Installatie

Ontkalk of vervang de speciale straalregelaar van de kraan regelmatig (zie het hoofdstuk "Toestelbeschrijving/accessoires").

6. Problemen verhelpen

Problem Oorzaak Oplossing
Het toestel schakelt Niet in hoewel de warmwaterkraan volledig open staat.	Het toestel heeft geen spanning.	Controleer de zeke-ring van de huisinstalatie.
	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of verwang de speciale straalregelaar.
	De watervoorzieening is onderbroken.	Ontlucht het toestel en de koudwatertoevoer-leiding (zie het hoofstuk „Instellengen").
De gewenste tem-peratuur worden nicht bereikt.	De maximumtempera-tuur is in het toestel te laag ingesteld.	Laat de maximum-temperatuur opnieuw instellen door de vakman.
	Het toestel heeft de grens van+zijn vermo-gen bereikt.	Reduceer het debiet.

Waarschuw de installateur als u de oorzaak niet zelf kunt verhelpen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000).

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel moeten door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

Materiële schade

Houd rekening met de max. toegelaten aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Met een centrale thermostaatkraan kunt u de aanvoertemperatuur begrenzen.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een water-koppelnet moet rekening worden gehouden met de laagste elektrische weerstand van het water (zie het hoofdstuk "Technische gegevens/

gegevenstabel). De specifieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel wordt het volgende geleverd:

Zelf in de koudwatertoevoer © Speciale straalregelaar "SR" Aansluitslang 3/8, 500 mm lang, met dichtingen T-stuk 3/8" Bedrijfslogo voor bovenbouwmontage © voor de aansluiting als drukvast toestel

8.2 Toebehoren

Speciale straalregelaar "SR"*

SR 3: Ordernummer 289591 voor MTE 350 en MTE 440 SR 5: Ordernummer 270582 voor MTE 570 en MTE 650 * Voor toepassing bij schroefdraad M22/M24.

Drukloze kranen

AHS 50 Sensorarmatuur voor de wastafel

AHO 40 MTH Wandkraan voor bovenbouw AHu 40 MTH Tweegreeps wastafelkraan AHEu 40 MTH Eengreeps wastafelkraan

Drukvaste kraan

ADS40

Sensorarmatuur voor de wastafel

9. Voorbereidingen

» Spoel de waterleiding grondig door.

Waterinstallatie

Een veiligheidsventiel is niet noodzakelijk.

Kranen

» Gebruik geschikte kranen (zie hoofdstuk "Toestelbeschrijving/toebehoren").

Info

De inbouw van de meegeleverde speciale straalregelaar in de kraan resulteert in een optimale waterstraal.

10. Montage

10.1 Montageplaats

Monteer het toestel in een vorstvrije ruimte in de nabijheid van het aftappunt.

Zorg ervoor dat de bevestigingsschroeven aan de zijkant van de kappen bereikbaar blijven.

Het toestel is geschikt voor onderbouw (wateraansluitingen aan de bovenkant) en bovenbouw (wateraansluitingen aan de onderkant).

Installatie

De stelschroef voor het debiet is spanningvoerend en de beschermingsgraad IP 25 is enkel gewaarborgd als de achterwand van het toestel is gemonteerd.

Monteer altijd de achterwand van het toestel.

10.2 Montagealternatieven

10.2.1 Montage onder de wastafel

Drukloos, met drukloze kraan

Drukvast, met drukvaste kraan

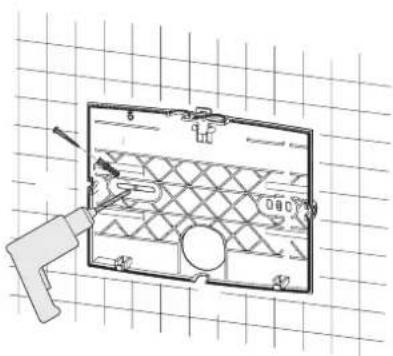

Montage van het toestel

Info

De muur moet voldoende draagvermogen hebben.

Installatie

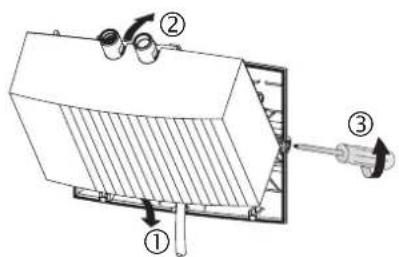

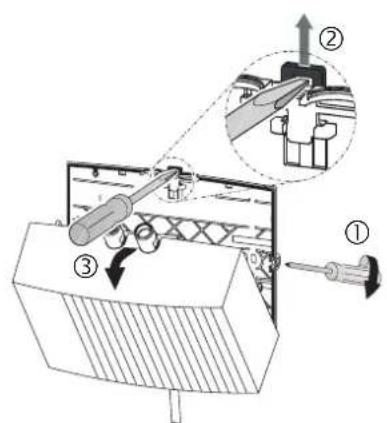

Draai de bevestigingsschroeven van de kappen twee slagen los. Ontgrendel de knipsluiting met een schroevendraaier. Verwijder de toestelkap met het verwarmingssysteem aan de voorzijde.

Breek de doorvoeropening in de toestelkap voor de elektrische aansluitkabel uit met een tang. Werk de rand zo nodig bij met een vijl. Gebruik de achterwand van het toestel als boorsjabloon. Monteer de achterwand met geschikte pluggen en schroeven op de muur.

Installatie

Leid de elektrische aansluitkabel door de doorvoer-opening in de achterwand. Haak de toestelkap met het verwarmingssysteem onderin. Klik het verwarmingssysteem in de knipsluiting. Zet de toestelkap vast met de bevestigingsschroeven.

Montage van de kraan

Monteer de kraan. Neem de instructies in de bedienings- en installatiehandleiding van de kraan in acht.

Materiële schade

Bij het vastzetten van de aansluitingen dient u bij het toestel tegen te houden met een sleutel SW 14.

Drukvaste kraan

Info

Monteer de meegeleverde aansluitslang 3/8 en het T-stuk 3/8.

10.2.2 Bovenmontage, drukloos, met drukloze kraan

Montage van de kraan

Monteer de kraan. Neem de instructies in de bedienings- en installatiehandleiding van de kraan in acht.

Materiële schade

Bij het vastzetten van de aansluitingen dient u bij het toestel tegen te houden met een sleutel SW 14, zie het hoofdstuk "Montagealternatieven/onderbouwmontage".

Montage van het toestel

Monteer het toestel met de wateraansluitingen op de kraan.

10.3 Elektriciteit aansluiten

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatiewerkzaamheden uit conform de voorschriften.

Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

De toestellen zijn bij levering uitgerust met een elektrische aansluitkabel (MTE 350 met stekker). Een aansluiting op een vaste elektrische leiding is mogelijk, als die minstens dezelfde diameter heeft als de standaard aansluitkabel. De maximale leidingsdiameter bedraagt 3 × 6 mm².

Bij een bovenbouwmontage van het toestel moet de elektrische aansluitkabel altijd door het toestel geleid worden.

Materiële schade

Zorg er bij aansluiting op een geaard stopcontact (bij toepassing van een elektrische aansluitkabel met stekker) voor dat het geaarde stopcontact na installatie van het toestel vrij toegankelijk is.

Materiële schade

Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

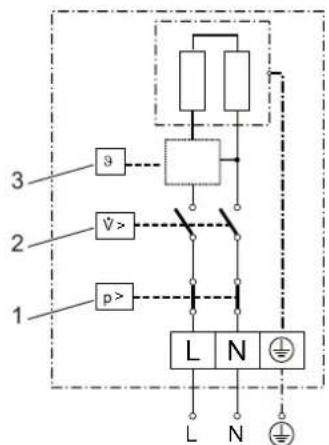

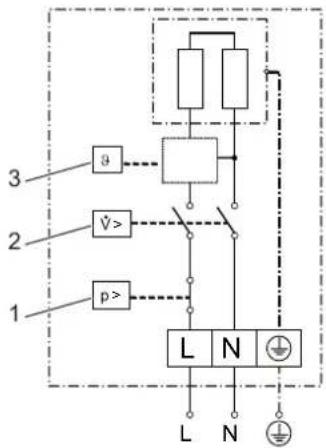

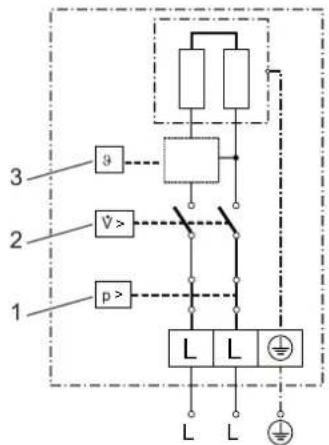

Sluit de elektrische aansluitkabel conform het elektriciteitsschakelschema aan (zie het hoofdstuk „Technische gegevens / elektriciteitsschakelschema").

11. Ingebruikname

11.1 Eerste ingebruikname

Vul het toestel en tap meerdere keren water af via de kraan tot het leidingnet en het toestel luchtvrij zijn. Voer een dichtheidscontrole uit. Steek de stekker van de elektrische aansluitkabel, als die is toegepast, in het geaarde stopcontact of schakel de zekering in. Controleer de werkmodus van het toestel. Bij een bovenbouwmontage moet u het meegeleverde bedrijfslogo over het bedrijfslogo plakken.

Installatie

11.2 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan. Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. Overhandig deze handleiding.

11.3 Opnieuw in gebruik nemen

Materiële schade

Neem het toestel met de volgende stappen weer in gebruik als de watervoorziening onderbroken is geweest, zodat het blanke draadelement niet kapot gaat.

Schakel het toestel spanningsvrij. Trek de stekker van de elektrische aansluitkabel, als die is toegepast, uit het geaarde stopcontact of schakel de zekering uit. Zie hoofdstuk "Eerste ingebruikname".

11.4 Instellingen

U kunt de maximale waarden voor temperatuur en debiet wijzigen.

Het instellen van andere waarden voor debiet en temperatuur is alleen toegestaan als het toestel is losgekoppeld van het lichtnet.

Koppel het toestel op alle polen los van het elektriciteitsnet.

De stelschroef voor het debiet en de potentiometer voor temperatuurinstelling zijn spanningvoerend als het toestel niet is losgekoppeld van het lichtnet.

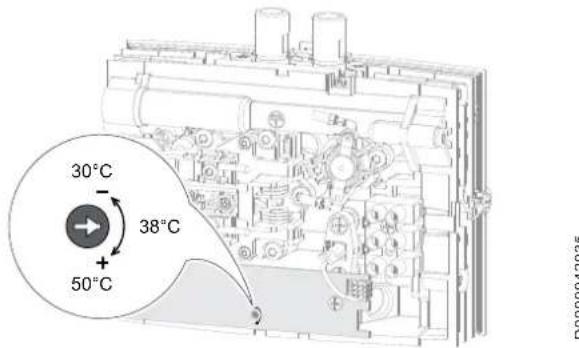

Maximale temperatuur instellen

Fabrieksinstelling: 38 °C

Zet de potentiometer met behulp van een schroevendraaier op de gewenste maximumtemperatuur. Monteer de toestelkap.

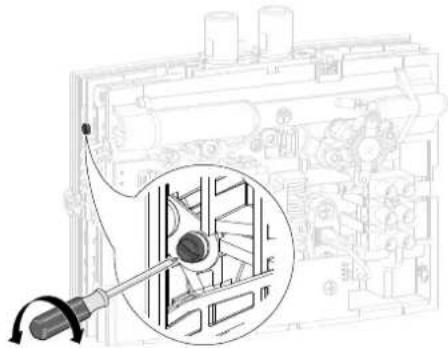

Debiet begrenzen

Fabrieksinstelling: Maximaal debiet

Stel met behulp van de stelschroef het gewenste debiet in: Kleinste debiet = draai de schroef aan tot aan de aanslag. Grootste debiet = draai de schroef uit tot aan de aanslag. Monteer de toestelkap.

Koppel het toestel met de zekering los van de huisinstallatie of trek de stekker van de elektrische aansluitkabel uit het stopcontact. Tap het toestel af (zie het hoofdstuk "Onderhoud").

Installatie

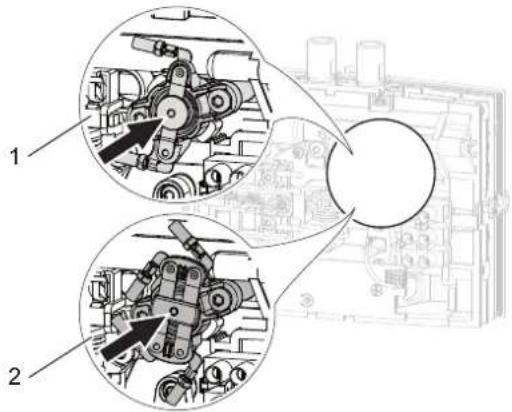

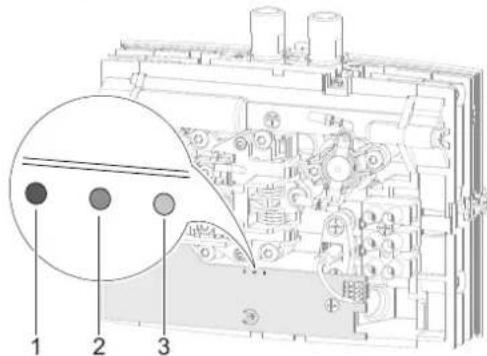

13. Storingen verhelpen

Probleem Oorzaak Oplossing
Het toestel schakelt nicht in hoewel de warmwaterkraan volledig open staat. Het debiet is te laag	De straalregelaar in de kraan is vuil of verkakt.	Reinig en/of ontkalk de straalregelaar of verwang de speciale straalregelaar.
	ingesteld.	Vergroot het debiet.
	De zeef in de koudwaterleiding is verstopt.	Reinig de zeef nadat u de koudwateraan-voerleiding hebt afge-sloten.
	Het verwarmingssy-teem is defect.	Meet de waterrstand van het verwarmings-systemen en verwang zo nodig het toestel.
	De veiligheidstem-peratuurbegrenzer is geactiveerd.	Los de oorzaak van de storing op. Maak het toestel span-ningsvrij en onlaut de waterleiding. Activeer de veiligheidsrukbe-grenzer.
De gewenste tem-peratuur worden nicht bereikt.	Het toestel heeft de grens van+zijn vermo-gen bereikt.	Reduceer het debiet.

Weergavelichtdiode 2602050082

1 Rood bij storing 2 Geel bij verwarmingsfunctie 3 Groen knipperend bij voeding van de elektronica

De veiligheidsdrukbegrenzer activeren

1 1-polige veiligheidsdrukbegrenzer MTE 440 / MTE 570 2 2-polige veiligheidsdrukbegrenzer MTE 350 / MTE 650

14. Onderhoud

GEVAAR Elektrische schok. Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

Het toestel aftappen

GEVAAR voor verschroeiing. Tijdens het aftappen kan er heet water uit het toestel lopen.

Ga als volgt te werk als het toestel voor onderhoudswerkzaamheden of als bescherming tegen vorst van de volledige installatie afgetapt moet worden:

Sluit de afsluitklep in de koudwateraanvoerleiding. Open het aftapventiel. Maak de wateraansluitingen van het toestel los.

Installatie

Zeef reinigen

U kunt de ingebouwde zeef reinigen nadat de koudwateraansluiting is losgekoppeld.

Aardleiding controleren

Controleer de aardleiding (in Duitsland bijv. BGV A3) op het aardleidingscontact van de elektrische aansluitkabel en bij de aansluitstomp van het toestel.

Opslag van het toestel

Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade kan veroorzaken.

De elektrische aansluitkabel bij de MTE 570 vervangen

Bij de MTE 570 moet bij vervanging een elektrische aansluitkabel met een diameter van 4 mm² worden gebruikt.

15.1 Afmetingen en aansluitingen

b02 Doorvoer elektr.kabels I
b03 Doorvoer elektr.kabels II
c01 Koudwatertoevoer	Buitendraad	G 3/8 A
c06 Warmwateruiftloop Buitendraad G 3/8 A

15.2 Elektriciteitsschema

15.2.1 MTE 350

1/N/PE ~ 200-240 V

1 Veiligheidsdrukbegrenzer 2 Drukschakelaar 3 Elektronica met uitlooptemperatuursensor

15.2.2 MTE 440 en MTE 570 1/N/PE ~ 200-240 V

1 Veiligheidsdrukbegrenzer 2 Drukschakelaar 3 Elektronica met uitlooptemperatuursensor

Materiele schade

Bij een vaste aansluiting sluit u de elektrische aansluitkabel aan conform de beschrijving bij de klemmen.

Installatie

15.2.3 MTE 650 2/PE ~ 380 - 400 V 1 Veiligheidsdrukbegrenzer 2 Drukschakelaar 3 Elektronica met uitlooptemperatuursensor

15.3 Temperatuurverhoging

De volgende temperatuurverhogingen zijn beschikbaar bij een spanning van 230 V / 400 V

X Debiet in l/min Y. Temperatuurverhoging in K 1 3.5 kW - 230 V 2 4.4 kW - 230 V 3 5.7 kW - 230 V 4 6.5 kW - 400 V

Voorbeeld MTE 350 met 3,5 kW
Debiet l/min 2,0
Temperatuurverhoging K 25
Koudwater-toevoertemperatuur °C 12
Maximaal möglichke uitlooptemperatuur	°C	37

Info

U bereikt een uitlooptemperatuur van 50°C bij het kleinste mogelijke debiet en de volgende koudwaterinlooptemperaturen:

MTE 350 > 17°C, MTE 440 > 18°C, MTE 570 > 13°C, MTE 650 > 8°C

15.4 Toepassingsmogelijkheden

Zie de "Gegevenstabel" voor de specifieke elektrische weerstand en specifieke elektrische geleidbaarheid.

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Spec. weer-stand ρ ≥	Spec. geleid-baarheid σ ≤		Spec. weer-stand ρ ≥	Spec. geleid-baarheid σ ≤		Spec. weer-stand ρ ≥	Spec. geleid-baarheid σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

15.5 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

		MTE 350	MTE 440	MTE 570	MTE 650
		231003	231004	231216	232770
Fabrikant		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofiel		XXS	XXS	XXS	XXS
Energieklasse		A	A	A	A
Jaarliks stroomverbruik	kWh	478	478	478
Energetisch rendement	%	39	39	39	40
Geluidsniveau	dB(A)	15	15	15	15
Bijzondere anwijzingen voor efficientelemente-ting		Geen	Geen	Geen	Geen

Installatie

15.6 Gegevenstabel

MTE 350 MTE 440 MTE 570 MTE 650
231003 231004 231216 232770
Elektrische gegevens
Nominale spanning	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Nominaal vermogen	kW	2,7	3,2	3,5	3.8	3,3	4,0	4,4	4.8	4,3	5,2	5,7	6.2	5,9	6,5
Nominale stroom	A	13,3	14,5	15,2	15.8	16,7	18,2	19,1	20	21,6	23,6	24,7	25.8	15,5	16,3
Beveiligung	A	16	16	16	16	20	20	20	20	25	25	25	32	16	20
Frequentie	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50	50
Fasen		1/N/PE				1/N/PE				1/N/PE				2/PE
Specifieke weltstand ρ15≥ (bij ∅koud ≤ 25 °C)	Ω cm	1000				1000				1000				1000
Specifieke geleiding σ15≤ (bij ∅koud ≤ 25 °C)	μS/cm	1000				1000				1000				1000
Specifieke weltstand ρ15≥ (bij ∅koud ≤ 50 °C)	Ω cm	1300				1300				1300				1300
Specifieke geleiding σ15≤ (bij ∅koud ≤ 50 °C)	μS/cm	770				770				770				770
Max. netimpedantie bij 50Hz	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047
Max. netimpedantie bij 380 V/50 Hz	Ω													0,236
Max. netimpedantie bij 400 V/50Hz	Ω													0,225
Aansluitingen
Wateraansluiting		G 3/8 A				G 3/8 A				G 3/8 A				G 3/8 A
Werkingsgebied
Max. toegelaten druk	MPa	1				1				1				1
Max. aanvoertemperatuur voor bijverwarming	°C	50				50				50				50
Waarden
Max. toegelaten toevoertemperatuur	°C	60				60				60				60
Instelbereik warmwatertemperatuur	°C	30-50				30-50				30-50				30-50
Aan	I/min	>1,5				>1,8				>2,2				>2,2
Drukkerlies bij volumestroom	MPa	0,05				0,06				0,07				0,07
Debiet voor drukverlies	I/min	1,5				1,8				2,2				2,2
Debietbegrenzing bij	I/min	2,3				2,8				3,2				3,2

Installatie

MTE 350 MTE 440 MTE 570 MTE 650
Warmwateraanbieding	l/min	2,0	2,5	3,2	3,7
Δθ bij aanbieding K 25 25 25 25
Hydraulische gegevens
Nominale inhoud I 0,1 0,1 0,1 0,1
Uitvoeringen
Type montage boven het aftappunt		X	X	X	X
Type montage onder het aftappunt		X	X	X	X
Uitvoering open		X	X	X	X
Uitvoering gesloten		X	X	X	X
Beschermingsklasse		1	1	1	1
Isolatieblok		Kunststof	Kunststof	Kunststof	Kunststof
Verwarmingssystem warmtegenerator		Blanke draad	Blanke draad	Blanke draad	Blanke draad
Kap en weiterwand		Kunststof	Kunststof	Kunststof	Kunststof
Kleur		wit	wit	wit	wit
Beschermingsgraad (IP)		IP25	IP25	IP25	IP25
Afmetingen
Hoopte	mm	143	143	143	143
Breedte	mm	190	190	190	190
Diepte	mm	82	82	82	82
Lengte aansluitkabel	mm	700	700	700	700
Gewichten
Gewicht	kg	1,5	1,5	1,5	1,5

Garantie - milieu en recycling

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door die dochtermaatschappij. Een dergelijke garantie wordt alleen verstrekt wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

BEDIENING

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Tsjechië

STIEBEL ELTRON spel. s r.o.

K Hajum 946

155 00 Praag 5 - Stodulky

Tel. [phone]

Fax [phone]

Hongarije

STIEBEL ELTRON Kft.

Gyar u.2

2040 Budaörs

Tel. [phone]

Fax [phone]

Nederland

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH, 's-Hertogenbosch

Tel. [phone]

Fax [phone]

Polen

STIEBEL ELTRON Polska Sp. z o.o.

ul. Dzialkowa 2

02-234 Warschau

Tel. [phone]

Fax [phone]

Rusland

STIEBEL ELTRON LLC RUSLAND
