GEBRUIKSAANWIJZING MTH 570 AEG

Hydraulisch gestuurde, open kleine doorstromer met blankdraadelement

Bediening en Installatie 41

1. Algemene aanwijzingen....43
2. Veiligheid 44
3. Toestelbeschrijving....45
4. Instellingen....45
5. Reiniging, verzorging en onderhoud ....46
6. Problemen verhelpen....46

INSTALLATIE

1. Veiligheid 47
2. Toestelbeschrijving....47
3. Voorbereidingen 48
4. Montage 48
5. Ingebruikname 51
6. Buitendienststelling....52
7. Storingen verhelpen....52
8. Onderhoud 52
9. Technische gegevens ....53

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

De temperatuur van de kraan kan bij gebruik hoger worden dan 50 °C. Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

Bijzondere info

• Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.
• De aangegeven spanning moet overeenkomen met de netspanning. De stroomkabel mag bij beschadiging of vervanging alleen worden vervangen door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is. Monteer het toestel zoals beschreven in het hoofdstuk „Installatie / Montage“.
• De specifieke waterweerstand van het watervoorzieningsnetwerk mag niet onderschreden worden (zie hoofdstuk „Installatie/Technische gegevens/Gegevenstabel“).

Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzing wordt genegeerd.

1.1.2 Symbolen, soort gevaar

Symbool Soort		gevaar
		Letsel
		Elektrische schok
		Verbranding(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

Bediening

1.2 Andere aandachtspunten in deze documentatie

Info

Aanwijzingen worden door horizontale lijnen boven en onder de tekst begrensd. Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Symbol
	Materièle schade(toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, wordt de maateenheid in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Het toestel is bestemd voor het opwarmen van drinkwater. Het toestel is bedoeld voor een handwastafel.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Algemene veiligheidsaanwijzingen

GEVAAR voor verschroeiing

De temperatuur van de kraan kan bij gebruik hoger worden dan 50 °C.

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING Ietsel

Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Een beschadigde elektrische aansluitkabel moet door een vakman worden vervangen. Daardoor worden mogelijke risico's uitgesloten.

Materiële schade

Bescherm het toestel en de kraan tegen vorst.

Materiële schade

Controleer of het drukloze toestel niet is blootgesteld aan druk, omdat het anders defect kan raken:

» Gebruik alleen de meegeleverde speciale straalregelaar. » Gebruik geen perlators of slangen met een straalregelaar. » Sluit nooit de kraanuitlopen af. » Voorkom kalkaanslag aan de kraanuitlopen (zie het hoofdstuk "Reiniging, verzorging en onderhoud").

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

De hydraulisch gestuurde drukloze kleine doorstromer verwarmt het water direct bij het tappunt. Bij het openen van de kraan wordt het verwarmingsvermogen automatisch ingeschakeld. Door het korte leidingtraject ontstaan slechts geringe energie- en waterverliezen.

Het warmwatervermogen is afhankelijk van de koudwaterinlooptemperatuur, het verwarmingsvermogen en het doorstroomvolume.

Het blankdraadelement is geschikt voor kalkarm en kalkhoudend water. Het verwarmingssysteem is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwateraanbieding aan de handwastafel.

De inbouw van de meegeleverde speciale straalregelaar resulteert in een optimale waterstraal.

4. Instellingen

Zodra u de warmwaterkraan opendraait of de sensor van een sensorkraan activeert, wordt automatisch het verwarmingssysteem van het toestel ingeschakeld. Het water wordt verwarmd. U kunt de temperatuur van het water met de kraan instellen:

Zie voor de tapdrempel het hoofdstuk "Technische gegevens/gegevenstabel".

Temperatuur verhogen

» Smoor het doorstroomvolume bij de kraan.

Bediening

Temperatuur verlagen

» Draai de kraan verder open of meng meer koud water bij.

Na onderbreking van de watertoevoer

Zie het hoofdstuk "Ingebruikname/opnieuw in gebruik nemen".

5. Reiniging, verzorging en onderhoud

» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Materiële schade

Verkalking van de kraanuitlopen kan het toestel onder druk zetten, waardoor het defect kan raken.

» Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen. » Laat de elektrische veiligheid van het toestel periodiek controleren door een installateur. » Ontkalk of vervang de speciale straalregelaar van de kraan regelmatig (zie het hoofdstuk "Toestelbeschrijving/accessoires").

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het toestel schakelt niet in hoewel de warmwaterkraan volledig open staat.	Het toestel heeft geen spanning.	Controleer de zeke-ring van de huisinstallatie.
	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of vervang de speciale straalregelaar.
	De watervoorziening is onderbroken.	Ontlucht het toestel en de koudwatertoevoer-leiding (zie het hoofd-stuk "Instellingen").

Waarschuw de installateur als u de oorzaak zelf niet kunt verhelpen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000 / 0000-00000).

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

Materiële schade

Houd rekening met de max. toegelaten aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Met een centrale thermostaatkraan kunt u de aanvoertemperatuur begrenzen.

Materiële schade

Gebruik alleen drukloze kranen voor het toestel.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje.

Bij een water-koppelnet moet rekening worden gehouden met de laagste elektrische weerstand van het water (zie het hoofdstuk "Technische gegevens/gegevenstabel"). De specifieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel wordt het volgende geleverd:

• Zeef in de koudwatertoevoer
• Speciale straalregelaar "SR" Bedrijfslogo voor bovenbouwmontage

8.2 Toebehoren

Speciale straalregelaar "SR"*

SR 3: Ordernummer 289591 voor MTH 350 en MTH 440 SR 5: Ordernummer 270582 voor MTH 570 * Voor toepassing bij schroefdraad M22/M24.

Drukloze kranen

• AHo 40 MTH - drukloze Wandkraan
• AHu 40 MTH - drukloze tweegreeps-wastafelkraan • AHEu 40 MTH - drukloze ééngreeps-wastafelkraan

Installatie

9. Voorbereidingen

» Spoel de waterleiding grondig door.

Waterinstallatie

Een veiligheidsventiel is niet noodzakelijk.

Kranen

» Gebruik geschikte kranen (zie hoofdstuk

"Toestelbeschrijving/toebehoren").

Info

De inbouw van de meegeleverde speciale straalregelaar in de kraan resulteert in een optimale waterstraal.

10. Montage

10.1 Montageplaats

Monteer het toestel in een vorstvrije ruimte in de nabijheid van het aftappunt.

Zorg ervoor dat de bevestigingsschroeven aan de zijkant van de kappen bereikbaar blijven.

Het toestel is geschikt voor onderbouw (wateraansluitingen aan de bovenkant) en bovenbouw (wateraansluitingen aan de onderkant).

De beschermingsgraad IP25 is enkel gewaarborgd als de achterwand van het toestel is gemonteerd.

» Monteer altijd de achterwand van het toestel.

10.2 Montagealternatieven

10.2.1 Ondermontage, drukloos, met drukloze kraan

10.2.2 Montage van het toestel

» Monteer het toestel aan de muur.

Info

De muur moet voldoende draagvermogen hebben.

Installatie

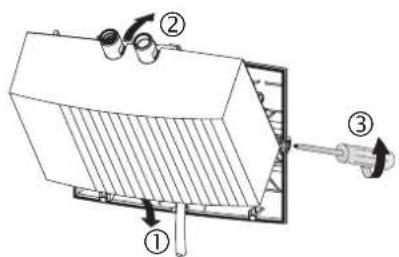

» Draai de bevestigingsschroeven van de kappen twee slagen los. » Ontgrendel de knipsluiting met een schroevendraaier. » Verwijder de toestelkap met het verwarmingssysteem naar voren.

» Breek de doorvoeropening in de toestelkap voor de elektrische aansluitkabel uit met een tang. Werk de rand zo nodig bij met een vijl. » Gebruik de achterwand van het toestel als boorsjabloon. » Monteer de achterwand met geschikte pluggen en schroeven op de muur.

Installatie

» Leid de elektrische aansluitkabel door de doorvoeropening in de achterwand. » Haak de toestelkap met het verwarmingssysteem onder in. » Klik het verwarmingssysteem in de knipsluiting. » Zet de toestelkap vast met de bevestigingsschroeven.

Montage van de kraan

Materiële schade Bij het vastzetten van de aansluitingen dient u bij het toestel tegen te houden met een sleutel SW 14.

» Monteer de kraan. Neem de instructies in de Bedienings- en installatiehandleiding van de kraan in acht.

10.2.3 Bovenmontage, drukloos, met drukloze kraan

Montage van de kraan

» Monteer de kraan. Neem de instructies in de Bedienings- en installatiehandleiding van de kraan in acht.

Materiële schade

» Bij het vastzetten van de aansluitingen dient u bij het toestel tegen te houden met een sleutel SW 14, zie het hoofdstuk "Montagealternatieven/onderbouwmontage".

Montage van het toestel

Monteer het toestel met de wateraansluitingen op de kraan.

10.3 Elektriciteit aansluiten

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

De toestellen zijn bij levering uitgerust met een elektrische aansluitkabel (MTH 350 met stekker).

Een aansluiting op een vaste elektrische leiding is mogelijk, als die minstens dezelfde diameter heeft als de standaardaansluitkabel. De maximale leidingsdiameter bedraagt 3 x 6 mm².

Bij een bovenbouwmontage van het toestel moet de elektrische aansluitkabel achter het toestel geleid worden.

Materiële schade

Zorg er bij aansluiting op een geaard stopcontact (bij toepassing van een elektrische aansluitkabel met stekker) voor dat het geaarde stopcontact na installatie van het toestel vrij toegankelijk is.

Materiële schade

Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

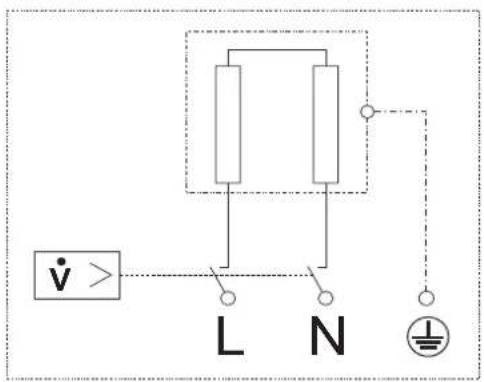

Sluit de elektrische aansluitkabel conform het elektriciteitsschakelschema aan (zie het hoofdstuk "Technische gegevens / elektriciteitsschakelschema").

11. Ingebruikname

11.1 Eerste ingebruikname

» Vul het toestel en tap meerdere keren water af via de kraan tot het leidingnet en het toestel luchtvrij zijn. » Voer een dichtheidscontrole uit. » Steek de stekker van de elektrische aansluitkabel, als die is toegepast, in het geaarde stopcontact of schakel de zekering in. » Controleer de werkmodus van het toestel. » Bij een bovenbouwmontage moet u het meegeleverde bedrijfslogo over het bedrijfslogo plakken.

11.2 Overdracht van het toestel

» Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan.

Installatie

» Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. » Overhandig deze handleiding.

11.3 Opnieuw in gebruik nemen

Materiële schade

Neem het toestel met de volgende stappen weer in gebruik als de watervoorziening onderbroken is geweest, zodat het blankdraadelement niet kapot gaat.

» Schakel het toestel spanningsvrij. Trek de stekker van de elektrische aansluitkabel, als die is toegepast, uit het geaarde stopcontact of schakel de zekering uit. » Zie hoofdstuk "Eerste ingebruikname".

12. Buitendienststelling

» Koppel het toestel met de zekering los van de huisinstallatie of trek de stekker van de elektrische aansluitkabel uit het stopcontact. » Tap het toestel af (zie het hoofdstuk "Onderhoud").

13. Storingen verhelpen

Probleem Oorzaak Oplossing
Het toestel schakelt niet in hoewel de warmwaterkraan volledig open staat.	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of vervang de speciale straalregelaar.

Probleem Oorzaak Oplossing
	De zeef in de koudwaterleiding is verstopt.	Reinig de zeef nadat u de koudwateraan-voerleiding hebt afgesloten.
	Het verwarmingssysteem is defect.	Meet de weerstand van het verwarmingssysteem en vervang zo nodig het toestel.

14. Onderhoud

GEVAAR Elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

Het toestel aftappen

GEVAAR voor verschroeiing Tijdens het aftappen kan er heet water uit het toestel lopen.

Ga als volgt te werk als het toestel voor onderhoudswerkzaamheden of als bescherming tegen vorst van de volledige installatie afgetapt moet worden:

» Sluit de afsluitklep in de koudwateraanvoerleiding. » Open het aftapventiel. » Maak de wateraansluitingen van het toestel los.

Zeef reinigen

U kunt de ingebouwde zeef reinigen nadat de koudwateraansluiting is losgekoppeld.

Aardleiding controleren

» Controleer de aardleiding (in Duitsland bijv. BGV A3) op het aardleidingscontact van de elektrische aansluitkabel en bij de aansluitstomp van het toestel.

Opslag van het toestel

» Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan.

De elektrische aansluitkabel bij de MTH 570 vervangen

» Bij de MTH 570 moet bij vervanging een elektrische aansluitkabel met een diameter van 4 mm² worden gebruikt.

b02 Doorvoer elektr.kabels I
b03 Doorvoer elektr.kabels II
c01 Koudwatertoevoer	Buitendraad	G 3/8 A
c06 Warmwateruitloop	Buitendraad	G 3/8 A

Installatie

15.2 Elektriciteitsschema

15.2.1 MTH 350-570

1/N/PE ~ 220-240 V

85_02_05_0002

15.3 Temperatuurverhoging

De volgende temperatuurverhogingen zijn beschikbaar bij een spanning van 230 V:

Voorbeeld MTH 350 met 3,5 kW
Debiet l/min 2,0
Temperatuurverhoging K 25
Koudwater-toevoertemperatuur	°C	12
Maximaal mogelijke uitlooptemperatuur	°C	37

Info

U bereikt een uitlooptemperatuur van 50 °C bij het kleinst mogelijke debiet en de volgende koudwaterinlooptemperaturen:

• MTH 350 > 18 °C
• MTH 440 > 21 °C
• MTH 570 > 22 °C

15.4 Toepassingsmogelijkheden

Zie de "Gegevenstabel" voor de specifieke elektrische weerstand en specifieke elektrische geleidbaarheid.

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Spec. weer-stand ρ ≥	Spec. geleid-baarheid σ ≤		Spec. weer-stand ρ ≥	Spec. geleid-baarheid σ ≤		Spec. weer-stand ρ ≥	Spec. geleid-baarheid σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

Installatie

15.5 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

MTH 350 MTH 440 MTH 570 MTH 350 UTE MTH 350 UT MTH 350 OT
		189554	189555	222116	189557	189631	189556
Fabrikant		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofiel		XXS	XXS	XXS	XXS	XXS	XXS
Energierendements-klasse		A	A	A	A	A	A
Jaarlijks stroomverbruik	kWh	478	478	478	478	478	478
Energetisch rendement	%	39	39	39	39	39	39
Geluidsvermogensni-veau	dB(A)	15	15	15	15	15	15
Bijzondere info voor effi-ciëntiemeting		Geen	Geen	Geen	Geen	Geen	Geen

15.6 Gegevenstabel

		MTH 350			MTH 440			MTH 570			MTH 350 UTE			MTH 350 UT			MTH 350 OT
		189554			189555			222116			189557			189631			189556
Elektrische gegevens
Nominale spanning	V	220	230	240	220	230	240	220	230	240	220	230	240	220	230	240	220	230	240
Nominaal vermogen	kW	3,2	3,5	3,8	4,0	4,4	4,8	5,2	5,7	6,2	3,2	3,5	3,8	3,2	3,5	3,8
Nominale stroom	A	14,5	15,2	15,8	18,2	19,1	20	23,6	24,7	25,8	14,5	15,2	15,8	14,5	15,2	15,8
Beveiliging	A	16	16	16	20	20	20	25	25	32	16	16	16	16	16	16
Frequentie	Hz	50/60			50/60			50/60			50/60			50/60			50/60
Fasen		1/N/PE			1/N/PE			1/N/PE			1/N/PE			1/N/PE			1/N/PE
Max. netimpedantie bij 50Hz	Ω							0,394	0,377	0,361

Installatie

MTH 350 MTH 440 MTH 570 MTH 350 UTE MTH 350 UT MTH 350 OT
Specifieke weerstand ρ15 ≥ (bij koud ≤ 25 °C)	Ω cm	1100	1100	1100	1100	1100	1100
Specifieke geleiding σ15 ≤ (bij koud ≤ 25 °C)	μS/cm	909	909	909	909	909	909
Specifieke geleiding σ15 ≤ (bij koud >25 °C)	μS/cm	909	909	909	909	909	909
Specifieke weerstand ρ15 ≥ (bij koud >25 °C)	Ω cm	1100	1100	1100	1100	1100	1100
Werkingsgebied
Max. doorstroomvolume	l/min	2,3	2,7	3,5	2,3	2,3
Max. toegelaten druk	MPa	0	0	0	0	0	0
Waarden
Max. toegelaten toevo-ertemperatuur	°C	35	35	35	35	35	35
Aan	l/min	>1,6	>2,0	>2,6	>1,6	>1,6
Drukverlies bij volume-stroom	MPa	0,05	0,06	0,08	0,05	0,05
Debiet voor drukverlies	l/min	1,6	2,0	2,6	1,6	1,6
Debietbegrenzing bij	l/min	2,2	2,8	4,3	2,2	2,2
Warmwateraanbieding	l/min	2,0	2,5	3,2	2,0	2,0
Δθ bij aanbieding	K	25	25	25	25	25	25
Hydraulische gegevens
Nominale inhoud	I	0,1	0,1	0,1	0,1	0,1	0,1
Uitvoeringen
Type montage boven het aftappunt		X	X	X	X	X	X
Type montage onder het aftappunt		X	X	X	X	X	X
Uitvoering open		X	X	X	X	X	X
Beschermingsklasse		1	1	1	1	1	1
Isolatieblok		Kunststof	Kunststof	Kunststof	Kunststof	Kunststof	Kunststof

Installatie

MTH 350 MTH 440 MTH 570 MTH 350 UTE MTH			350 UT MTH 350 OT
Verwarmingssysteem warmtegenerator		Blanke draad	Blanke draad	Blanke draad	Blanke draad	Blanke draad	Blanke draad
Kap en achterwand		Kunststof	Kunststof	Kunststof	Kunststof	Kunststof	Kunststof
Kleur		wit	wit	wit	wit	wit	wit
Beschermingsgraad (IP)		IP25	IP25	IP25	IP25	IP25	IP25
Energiegegevens
Energieklasse		A	A	A	A	A	A
Afmetingen
Hoogte	mm	143	143	143	143	143	143
Breedte	mm	190	190	190	190	190	190
Diepte	mm	82	82	82	82	82	82
Lengte aansluitkabel	mm	700	700	700	700	700	700
Gewichten
Gewicht	kg	1,4	1,4	1,4	1,4	1,4	1,4

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijke garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Czech Republic

STIEBEL ELTRON spol. s r.o.

K Hájüm 946
