NÁVOD K OBSLUZE MTH 570 AEG

Malý hydraulicky řízený otevřený průtokový ohřívač s holou spirálou

Obsluha a instalace 60

BESONDERE HINWEISE

BEDIENUNG

Obsah - Zvláštní pokyny

ZVLÁŠTNÍ POKYNY

OBSLUHA

1. Obecné pokyny....62
2. Bezpečnost....63
3. Popis prístroje 64
4. Nastavení....64
5. Čištění, péče a údržba 65
6. Odstranění problémů 65

INSTALACE

1. Bezpečnost....66
2. Popis přístroje 66
3. Příprava 67
4. Montáž 67
5. Uvedení do provozu 70
6. Uvedení mimo provoz 71
7. Odstraňování poruch 71
8. Údržba 71
9. Technické údaje 72

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

ZVLÁŠTNÍ POKYNY

• Přístroj smí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.

- Armatura může během provozu dosáhnout teploty vyšší než 50 °C. Pokud je výstupní teplota vyšší než 43 °C, hrozí nebezpečí opaření.

Zvláštní pokyny

• Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm. • Uvedené napětí se musí shodovat se síťovým napětím. - Přívodní kabel smí při poškození nebo při výměně nahradit originálním náhradním dílem pouze autorizovaný servis s oprávněním výrobce. • Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž“. • Dodržujte maximální přípustný tlak (viz kapitola „Instalace / Technické údaje / Tabulka s technickými údaji“). • Nesmí být nedosažena hodnota měrného odporu vody z vodovodní sítě (viz kapitola „Instalace / Technické údaje / Tabulka s technickými údaji“). • Vypustte přístroj způsobem podle popisu v kapitole „Instalace / Údržba / Vypuštění přístroje“.

Obsluha

OBSLUHA

1. Obecné pokyny

Kapitola „Obsluha“ je určena uživatelům přístroje a instalačním technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

UVOZUJÍCÍ SLOVO - Druh nebezpečí Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

» Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2 Symboly, druh nebezpečí

Symbol Druh nebezpeči
	Úraz
	Úraz elektrickým proudem
	Popálení(popálení, opaření)

1.1.3 Uvozující slova

UVOZUJÍCÍ SLOVO	Význam
NEBEZPECÍ Pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy.
VÝSTRAHA Pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy.
POZOR Pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Pokyny jsou odděleny vodorovnými čarami nad a pod textem. Obecné pokyny jsou označeny symbolem zobrazeným vedle.

Texty upozornění čtěte pečlivě.

Symbol
	Věcné škody (poškození přístroje, následné škody, poškození životního prostředí)
	Likvidace přístroje

Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění

Pokud není stanoveno jinak, jsou rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Použití v souladu s účelem

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.

Přístroj slouží k ohřevu pitné vody. Přístroj je určen pro umyvadlo k mytí rukou.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodů k používanému příslušenství.

2.2 Všeobecné bezpečnostní pokyny

NEBEZPEČÍ - opaření

Armatura může za provozu dosáhnout teploty vyšší než 50 °C.

Pokud je výstupní teplota vyšší než 43 °C, hrozí nebezpečí opaření.

Obsluha

VÝSTRAHA: úraz

Přístroj smí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.

Poškozené elektrické přívodní vedení smí vyměnit pouze autorizovaný servis. Tím je vyloučeno možné ohrožení.

Věcné škody

Chraňte přístroj a armaturu před mrazem.

Věcné škody

Dbejte, aby beztlakový přístroj nebyl vystaven tlaku. V opačném případě by mohlo dojít k jeho poškození:

» Používejte jen dodaný speciální regulátor průtoku. » Nepoužívejte perlátory ani hadice s regulací průtoku vody. » Nikdy neuzavírejte výtok z armatury. » Zamezte výskytu vodního kamene na výtocích z armatur (viz kapitola „Čištění, ošetřování a údržba“).

2.3 Kontrolní symbol

Viz typový štítek na přístroji.

3. Popis přístroje

Malý hydraulicky řízený průtokový ohřívač ohřívá vodu přímo na odběrném místě. Při otevření armatury se automaticky zapne ohřev. Vzhledem ke krátkým rozvodům vznikají malé ztráty energie a vody.

Výkon ohřevu vody závisí na teplotě studené vody, topném výkonu a průtoku.

Topný systém s holou spirálou je určen pro vodu s nízkým nebo běžným obsahem vodního kamene. Systém ohřevu je do značné míry odolný vůči usazování vodního kamene. Topný systém zajišťuje rychlou a efektivní přípravu teplé vody k umyvadlu.

Vestavěním dodaného speciálního regulátoru průtoku dosáhnete optimálního průtoku vody.

4. Nastavení

Jakmile otevřete teplovodní ventil na armatuře nebo aktivujete senzor senzorové armatury, topný systém přístroje se automaticky zapne. Voda se ohřívá. Teplotu vody lze upravovat armaturou.

Množství k zapnutí viz kapitola „Technické údaje/Tabulka s technickými údaji/Zapnuto“.

Zvýšení teploty

» Otevřete více armaturu nebo přimíchejte více studené vody.

Po přerušení přívodu vody

Viz kapitola „Uvedení do provozu/Opětovné uvedení do provozu“.

5. Čištění, péče a údržba

» Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě přístroje stačí vlhká textilie.

Věcné škody

Výskyt vodního kamene na výtocích z armatury může vystavit přístroj tlaku a případně jej poškodit.

» Kontrolujte pravidelně armatury. Vodní kámen na výtocích z armatur odstraníte běžnými prostředky k odstranění vodního kamene. » Nechejte odborníka pravidelně provést kontrolu elektrické bezpečnosti přístroje. » Zbavte speciální regulátor průtoku v armatuře vodního kamene nebo jej pravidelně vyměňujte (viz kapitola „Popis přístroje / příslušenství“).

6. Odstranění problémů

Problém Příčina Odstranění
I když je ventil teplévody zcela otevřen,přístroj se nezapne.	Výpadek napájenípřístroje.	Zkontrolujte pojistkyvnitřní instalace.
	Regulátor průtoku v armatuře je zanesenvodním kamenemnebo je znečištěn.	Očistěte speciaálniregulátor průtoku a/nebo zbavte jejvodního kamene čivyměňte.

Problém Příčina Odstranění
	Je přerušen přívod vody.	Odvzdušněte přístroj a přívod studené vody (viz kapitola „Nasta-vení“).

Pokud nelze příčinu odstranit, kontaktujte odborníka. K získání lepší a rychlejší pomoci sdělte číslo z typového štítku (000000 / 0000-00000).

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

Věcné škody

Dodržujte maximální teplotu přítoku. Při vyšších teplotách může dojít k poškození přístroje. Instalací centrální termostatické armatury můžete omezit maximální teplotu přítoku.

Věcné škody

Přístroj provozujte pouze s beztlakovými armaturami.

7.2 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní a místní předpisy a ustanovení.

Měrný elektrický odpor vody nesmí být menší než hodnota uvedená na typovém štítku. V případě propojení několika vodovodních sítí musíte vzít v úvahu nejnižší elektrický odpor vody (viz kapitolu „Technické údaje/Tabulka s technickými údaji“). Hodnoty měrného elektrického odporu vody nebo elektrické vodivosti vody zjistíte u vašeho dodavatele vody.

8. Popis přístroje

8.1 Rozsah dodávky

Spolu s přístrojem dodáváme:

• Sítko v přívodu studené vody
• Speciální regulátor průtoku „SR“
• Firemní logo pro montáž nad umyvadlo

8.2 Příslušenství

Speciální regulátor průtoku „SR“*

SR 3: Objednací číslo 289591 pro MTH 350 a MTH 440 SR 5: Objednací číslo 270582 pro MTH 570 * Lze použít se závitem M22/M24.

Beztlaké armatury

• AHo 40 MTH - beztlaké nástěnná armatura
• AHu 40 MTH - beztlaké dvoukohoutková armatura pro umyvadlo
• AHEu 40 MTH - beztlaková jednopáková umyvadlová armatura

9. Příprava

» Důkladně vypláchněte vodovodní vedení.

Vodovodní instalace

Pojistný ventil není nutný.

Armatury

Použijte vhodné armatury (viz kapitolu „Popis přístroje / Příslušenství“).

Upozornění: Vestavěním dodaného speciálního regulátoru průtoku do armatury dosáhnete optimálního průtoku vody.

10. Montáž

10.1 Místo montáže

Přístroj namontujte v prostorách, ve kterých nedochází k poklesu teploty pod bod mrazu, v blízkosti odběrné armatury.

Pamatujte na přístupnost bočních upevňovacích šroubů krytů.

Přístroj je vhodný pro montáž pod umyvadlem (vodovodní přípojky nahoře) a pro montáž nad umyvadlem (vodovodní přípojky dole).

NEBEZPEČÍ - úraz elektrickým proudem. Krytí IP25 je zaručeno jen tehdy, pokud je namontována zadní stěna přístroje.

Vždy namontujte zadní stěnu přístroje.

10.2 Alternativy montáže

10.2.1 Montáž pod umyvadlo, beztlaková, s beztlakovou armaturou

10.2.2 Montáž přístroje

Stěna musí mít dostatečnou nosnost.

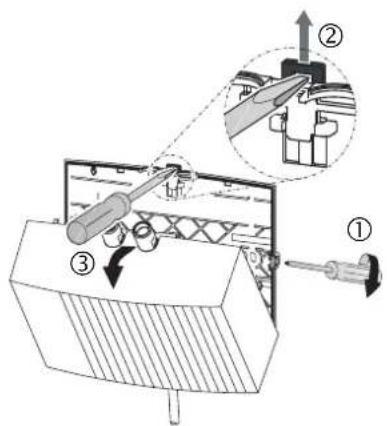

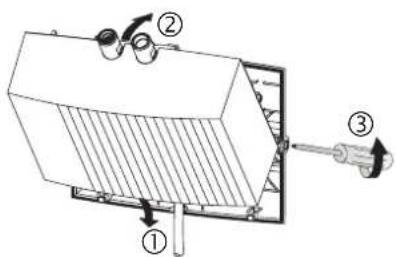

Uvolněte upevňovací šrouby víka o dvě otáčky. Odblokujte západku šroubovákem. Sejměte víko přístroje s topným systémem směrem dopředu.

Vylomte kleštěmi průchozí otvor ve víku přístroje pro elektrické přívodní vedení. V případě potřeby upravte okraj pilníkem. Jako vrtací šablonu použijte zadní stěnu přístroje. Připevněte zadní stěnu přístroje vhodnými hmoždinkami a šrouby ke stěně.

Protáhněte elektrické přívodní vedení průchodkou v zadní stěně. Zavěste víko přístroje s topným systémem dole. Zatlačte topný systém do západky. Upevněte víko přístroje šrouby k uchycení víka.

Montáž armatury

Věcné škody

Při montáži všech přípojek je nutné na přístroji použít k přidržování klíč SW 14.

Namontujte armaturu. Dodržujte přitom návod k obsluze a instalaci armatury.

10.2.3 Montáž pod umyvadlem, beztlaková, s beztlakovou armaturou

Při montáži všech připojek musíte na přístroji použít k přidržování klíč SW 14, viz kapitola „Alternativy montáže/Montáž pod umyvadlo“.

Montáž přístroje

Namontujte přístroj s vodovodními přípojkami k armatuře.

Instalace

10.3 Připojení přívodu elektrické energie

NEBEZPEČÍ - úraz elektrickým proudem Veškerá elektrická zapojení a instalace provádějte podle předpisů.

NEBEZPEČÍ - úraz elektrickým proudem Pamatujte, že přístroj musí být připojen k ochrannému vodiči. Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.

NEBEZPEČÍ - úraz elektrickým proudem Přístroje jsou v dodaném stavu vybaveny elektrickým přívodním vedením (MTH 350 se zástrčkou). Připojení k pevnému elektrickému rozvodu je možné, pokud má průřez minimálně odpovídající standardnímu napájecímu kabelu přístroje. Maximální možný průřez vedení je 3 x 6 mm². Při montáži přístroje nad umyvadlo musíte vést elektrické přívodní vedení za přístrojem.

Věcné škody Při připojení do zásuvky s ochranným kontaktem (jde-li o přívodní vedení se zástrčkou) dbejte na to, aby zásuvka po instalaci přístroje byla volně přístupná.

Věcné škody Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.

Elektrické přívodní vedení zapojte podle schématu elektrického zapojení (viz kapitola „Technické údaje/Schéma elektrického zapojení“).

11. Uvedení do provozu

11.1 První uvedení do provozu

Naplňte přístroj opakovaným odběrem vody na armatuře, dokud nejsou rozvodná síť a přístroj zbaveny vzduchu. Proveďte kontrolu těsnosti. Zasuňte zástrčku přívodního vedení, pokud je k dispozici, do zásuvky s ochranným kontaktem, nebo aktivujte pojistku. Zkontrolujte funkci přístroje. Při montáži nad umyvadlem musíte firemní logo přelepit přiloženým firemním logem.

11.2 Předání přístroje

Vysvětlete uživateli funkci přístroje a seznamte ho se způsobem jeho užívání. Upozorněte uživatele na možná rizika, především na nebezpečí opaření. Předejte tento návod.

11.3 Opětovné uvedení do provozu

Věcné škody

Po přerušení dodávky vody musíte přístroj opětovně uvést do provozu pomocí následujících kroků, aby nedošlo k poškození topného systému s holou spirálou.

Odpojte přístroj od napětí. Za tímto účelem odpojte zástrčku elektrického přívodního vedení, je-li k dispozici, nebo vypněte pojistku. Viz kapitola „Prvotní uvedení do provozu“.

12. Uvedení mimo provoz

Odpojte přístroj pojistkou v domovní instalaci od elektrického proudu nebo odpojte zástrčku přívodního kabelu. Vypusťte vodu z přístroje (viz kapitolu „Údržba“).

13. Odstraňování poruch

Problém Příčina Odstranění
I když je ventil teplé vody zcela otevřen, přístroj se nezapne.	Regulátor průtoku v armatuře je zanesen vodním kamenem nebo je znečištěn.	Očistěte speciální regulátor průtoku a/nebo zbavte jej vodního kamene či vyměňte.
	Sítko v přívodu stude-né vody je ucpané.	Uzavřete přívod studené vody a vyčistěte sítko.
	Topný systém je vadný.	Změřte odpor topného systému, případně přístroj vyměňte.

14. Údržba

NEBEZPEČÍ - úraz elektrickým proudem Při všech činnostech odpojte přístroj na všech pólech od sítě.

Vypuštění přístroje

NEBEZPEČÍ - opaření Při vypouštění může vytékat horká voda.

Pokud je nutné přístroj z důvodu údržby nebo při nebezpečí zamrznutí z důvodu ochrany kompletní instalace vyprázdnit, postupujte takto:

» Uzavřete ventil na přívodu studené vody. » Otevřete odběrný ventil. » Odpojte od přístroje vodovodní přípojky.

Instalace

Vyčistění sítka

Vestavěné sítko lze vyčistit po demontáži přívodu studené vody.

Kontrola ochranného vodiče

» Zkontrolujte ochranný vodič (v Německu např. BGV A3) na kontaktu ochranného vodiče a na připojovacích hrdlech přístroje.

Uložení přístroje

» Demontovaný přístroj skladujte tak, aby byl chráněn před mrazem. Případné zbytky vody v přístroji mohou zmrznout a způsobit škody.

Výměna přívodního vedení u systému MTH 570

» U systému MTH 570 musíte v případě výměny použít elektrické přívodní vedení s průřezem 4 mm².

15. Technické údaje

15.1 Rozměry

b02 Průchodka el. rozvodu I
b03 Průchodka el. rozvodu II
c01 Vstup studené vody	Vnější závit	G 3/8 A
c06 Výstup teplé vody	Vnější závit	G 3/8 A

15.2 Schéma elektrického zapojení

15.2.1 MTH 350-570

1/N/PE \~ 220-240 V

85_02_05_0002

15.3 Zvýšení teploty

Při napětí 230 V dochází k následujícímu zvýšení teploty:

X Průtok v l/min Y Zvýšení teploty v K 1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V

Příklad pro MTH 350 s výkonem 3,5 kW
Objemový průtok l/min 2,0
Zvýšení teploty K 25
Teplota přiváděné studené vody	°C	12
Maximální možná teplota na výtoku	°C	37

Instalace

Upozornění

Teploty na výtoku 50 °C dosáhnete při minimálním možném průtoku a při následujících teplotách vstupní studené vody:

• MTH 350 > 18 °C
• MTH 440 > 21 °C
• MTH 570 > 22 °C

15.4 Oblasti použití

Měrný elektrický odpor a měrná elektrická vodivost viz „Tabulka s technickými údaji“.

Údaj podle normy při 15 °C			20 °C			25 °C
Měrný odpor ρ ≥	Měrný vodi-vost σ ≤		Měrný odpor ρ ≥	Měrný vodi-vost σ ≤		Měrný odpor ρ ≥	Měrný vodivost σ ≤
≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

15.5 Údaje ke spotřebě energie

Údaje o výrobku odpovídají nařízením EU ke směrnici o ekodesignu výrobků v souvislosti se spotřebou energie (ErP).

		MTH 350	MTH 440	MTH 570	MTH 350 UTE	MTH 350 UT	MTH 350 OT
		189554	189555	222116	189557	189631	189556
Výrobce		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Zátěžový profil		XXS	XXS	XXS	XXS	XXS	XXS
Třída energetické účinnosti		A	A	A	A	A	A
Roční spotřeba proudu	kWh	478	478	478	478	478	478
Energetická účinnost	%	39	39	39	39	39	39
MTH 350 MTH 440 MTH 570 MTH 350 UTE MTH 350 UT MTH 350 OT
Hladina akustického tlaku	dB(A)	15 15 15 15 15 15
Zvláštní pokyny k měření účinnosti		žádné	žádné	žádné	žádné	žádné	žádné

15.6 Tabulka údajů

		MTH 350			MTH 440			MTH 570			MTH 350 UTE			MTH 350 UT			MTH 350 OT
		189554			189555			222116			189557			189631			189556
Elektrotechnické údaje
Jmenovité napětí	V	220	230	240	220	230	240	220	230	240	220	230	240	220	230	240	220	230	240
Jmenovitý výkon	kW	3,2	3,5	3,8	4,0	4,4	4,8	5,2	5,7	6,2	3,2	3,5	3,8	3,2	3,5	3,8
Jmenovitý proud	A	14,5	15,2	15,8	18,2	19,1	20	23,6	24,7	25,8	14,5	15,2	15,8	14,5	15,2	15,8
Jištění	A	16	16	16	20	20	20	25	25	32	16	16	16	16	16	16
Kmitočet	Hz	50/60			50/60			50/60			50/60			50/60			50/60
Fáze		1/N/PE			1/N/PE			1/N/PE			1/N/PE			1/N/PE			1/N/PE
Max. impedance sítě 50 Hz	Ω							0,394	0,377	0,361
Specifický odpor σ 15 ≥ (při ∅studené ≤25 °C)	Ω cm	1100			1100			1100			1100			1100			1100
Specifická vodivost σ 15 ≤ (při ∅studené ≤25 °C)	μS/cm	909			909			909			909			909			909
Specifická vodivost σ 15 ≤ (při ∅stud >25 °C)	μS/cm	909			909			909			909			909			909
Specifický odpor p 15 ≥ (při ∅stud >25 °C)	Ω cm	1100			1100			1100			1100			1100			1100
Meze použitelnosti
Max. průtok	l/min	2,3			2,7			3,5			2,3			2,3
Max. dovolený tlak	MPa	0			0			0			0			0			0
Hodnoty

Instalace

MTH 350 MTH 440 MTH 570 MTH 350 UTE MTH 350 UT MTH 350 OT
Max. teplota vstupní vody	°C	35	35	35	35	35	35
Zap	l/min	>1,6	>2,0	>2,6	>1,6	>1,6
Tlakové ztráty při obje-movém proudu	MPa	0,05	0,06	0,08	0,05	0,05
Průtok pro ztráty tlaku	l/min	1,6	2,0	2,6	1,6	1,6
Průtok - omezení při	l/min	2,2	2,8	4,3	2,2	2,2
Zobrazení teplé vody	l/min	2,0	2,5	3,2	2,0	2,0
Δ9 při zobrazení	K	25	25	25	25	25	25
Údaje o hydraulickém systému
Jmenovitý objem	I	0,1	0,1	0,1	0,1	0,1	0,1
Provedení
Způsob montáže nad umyvadlo		X	X	X	X	X	X
Způsob montáže pod umyvadlo		X	X	X	X	X	X
Beztlaková konstrukce		X	X	X	X	X	X
Třída ochrany		1	1	1	1	1	1
Izolační blok		Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota
Topný systém zdroje tepla		Holá spirála	Holá spirála	Holá spirála	Holá spirála	Holá spirála	Holá spirála
Víko a zadní stěna		Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota	Umělá hmota
Barva		bílá	bílá	bílá	bílá	bílá	bílá
Kryti (IP)		IP25	IP25	IP25	IP25	IP25	IP25
Energetické údaje
Třída energetické účin-nosti		A	A	A	A	A	A
Rozměry
Výška	mm	143	143	143	143	143	143
Šířka	mm	190	190	190	190	190	190
Hloubka	mm	82	82	82	82	82	82

Záruka - životní prostředí a recyklace

MTH 350 MTH 440 MTH 570 MTH 350 UTE MTH 350 UT MTH 350 OT
Délka přívodního kabelu mm 700 700 700 700 700
Hmotnosti
Hmotnost	kg	1,4	1,4	1,4	1,4	1,4	1,4

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.

Poznámky

Poznámky

155 00 Praha 5 - Stodůlky

Tel. [phone]

Fax [phone]

Maďarsko

STIEBEL ELTRON Kft.

Gyár u. 2

2040 Budaörs

Tel. [phone]

Fax [phone]

Nizozemsko

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH ,s-Hertogenbosch

Tel. [phone]

Fax [phone]

Polsko

STIEBEL ELTRON Polska Sp. z O.O.

ul. Działkowa 2

02-234 Warszawa

Tel. [phone]

Fax [phone]

Rusko

STIEBEL ELTRON LLC RUSSIA
