Typ výrobku	Průtokový ohřívač vody s elektronickou regulací
Značka	AEG
Model	DDLE LCD 182124 (DDLE LCD 18/21/24)
Rozměry (V x Š x H)	485 x 226 x 93 mm
Hmotnost	3,6 kg
Elektrické napájení	3/PE 380-415 V, 50/60 Hz
Příkon	16,2 až 27 kW podle konfigurace
Teplotní rozsah	30 °C až 60 °C (plynule nastavitelné)
Minimální průtok pro spuštění	2,5 l/min
Kapacita teplé vody (při 38 °C)	Až 21,4 l/min v závislosti na napětí a vstupní teplotě
Maximální povolený tlak	1 MPa (10 bar)
Maximální teplota vstupní vody	65 °C (45 °C při dohřevu)
Stupeň krytí	IP25 (IP24 při připojení zespodu)
Třída energetické účinnosti	A
Roční spotřeba elektřiny	477-481 kWh
Hladina akustického výkonu	15 dB(A)
Topný systém	Holý drát v syntetickém plášti, odolný proti vodnímu kameni
Hlavní funkce	Elektronická regulace, automatické přizpůsobení výkonu, zobrazení teploty, detekce vzduchu, bezpečnost proti opaření (zobrazení se změní na červenou >43 °C)
Údržba a čištění	Čistěte vlhkým hadříkem; v případě potřeby odvápněte výtokové hubice
Bezpečnost	Bezpečnostní tlakový spínač, bezpečnostní omezovač, ochrana proti stříkající vodě (IP25), odpojení všech pólů, pokyny pro děti a osoby se sníženými schopnostmi
Náhradní díly a opravitelnost	Používejte výhradně originální příslušenství a díly; elektronický systém je vyměnitelný
Obecné informace	Návod k použití a instalaci o 100 stranách; záruka dle podmínek země prodeje

Často kladené otázky - DDLE LCD 182124 AEG

Jak nastavit teplotu vody?

Otočte knoflíkem nastavení teploty na zařízení. Zobrazí se zvolená teplota. Nad 43 °C se zobrazení změní z modré na červenou, což signalizuje nebezpečí opaření.

Co dělat, když zařízení neohřívá?

Nejprve zkontrolujte pojistky v elektrickém rozvaděči. Ujistěte se, že průtok vody je vyšší než 2,5 l/min. Pokud problém přetrvává, nahlédněte do tabulky pro řešení problémů v návodu.

Jak odvzdušnit zařízení po přerušení dodávky vody?

Vypněte napájení zařízení (vypněte pojistky). Otevřete kohoutek teplé vody na jednu minutu, abyste odvzdušnili zařízení a přívod studené vody. Poté obnovte elektrické napájení.

Jaký je výchozí příkon a jak jej změnit?

Při dodání je zařízení nastaveno na 21 kW. Pro změnu výkonu přesuňte propojku na svorkovnici podle požadovaného výkonu (18, 21 nebo 24 kW). Zaškrtněte zvolený výkon na štítku.

Jak čistit zařízení?

K čištění vnějšího povrchu použijte vlhký hadřík. Nepoužívejte abrazivní prostředky ani rozpouštědla. U baterií v případě potřeby odvápněte výtokové hubice komerčním prostředkem.

Jaká je maximální teplota výstupní vody?

Nastavitelná teplota se pohybuje od 30 °C do 60 °C. Při běžném provozu, pokud teplota překročí 43 °C, zobrazení zčervená, aby upozornilo na riziko opaření.

Lze zařízení instalovat pod dřez?

Ano, zařízení je vhodné pro montáž pod dřez nebo nad dřez. Pro montáž pod dřez použijte volitelnou trubkovou sadu určenou k tomuto účelu. Dodržujte specifické montážní pokyny v návodu.

Co znamenají diagnostické LED indikátory?

Zelená bliká: zařízení je pod napětím. Žlutá svítí: režim ohřevu. Červená svítí: porucha. Pro interpretaci kombinací nahlédněte do tabulky pro řešení problémů v návodu.

Jak vypustit zařízení na zimu?

Zavřete uzavírací ventil studené vody. Otevřete všechny výtokové ventily. Odpojte hydraulická připojení. Zařízení obsahuje ještě trochu vody; chraňte jej před mrazem.

Jaká je energetická třída tohoto ohřívače vody?

Tento průtokový ohřívač vody má třídu energetické účinnosti A s roční spotřebou přibližně 477 kWh a účinností 39 %.

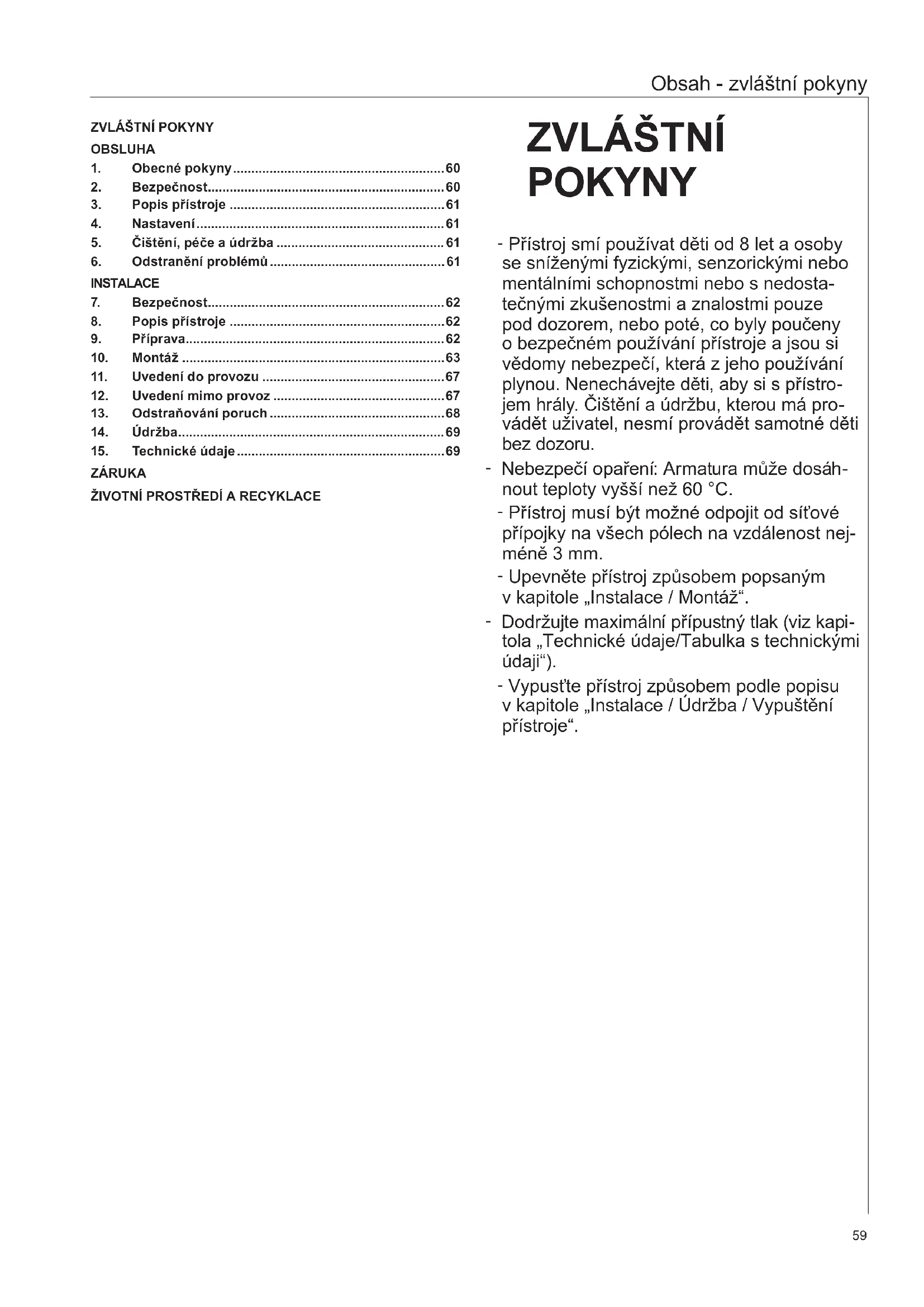

NÁVOD K OBSLUZE DDLE LCD 182124 AEG

Návod k používání a montáži 59

1. Obecné pokyny 60
2. Bezpečnost 60
3. Popis přístroje 61
4. Nastavení 61
5. Čištění, péče a údržba 61
6. Odstranění problémů 61

INSTALACE

1. Bezpečnost 62
2. Popis přístroje 62
3. Příprava 62
4. Montáž 63
5. Uvedení do provozu 67
6. Uvedení mimo provoz 67
7. Odstraňování poruch 68
8. Údržba 69
9. Technické údaje 69

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

ZVLÁŠTNÍ POKYNY

• Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.
• Nebezpečí opaření: Armatura může dosáhnout teploty vyšší než 60 °C
• Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.
• Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž".
• Dodržujte maximální přípustný tlak (viz kapitola „Technické údaje/Tabulka s technickými údaji"). - Vypusťte přístroj způsobem podle popisu v kapitole „Instalace / Údržba / Vypuštění přístroje".

OBSLUHA

1. Obecné pokyny

Kapitoly Zvláštní pokyny a „Obsluha" jsou určeny uživatelům přístroje a instalačním technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případné předání návodu dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

UVOZUJÍCÍ SLOVO - Druh nebezpečí

Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

» Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2 Symboly, druh nebezpečí

Symbol Druh nèbezpeči
!	Üraz
	Üraz elektrickým proudem
	Popáleni (popáleni, opařeni)

1.1.3 Uvozující slova

UVOZUJICI SLOVO	Význam
NEBEZPEČI Pokyny, jejichž nedodrženi má za následek vázné nebo smrtelné úrazy.
VYSTRAHA Pokyny, jejichž nedodrženi műze miţ za následek vázné nebo smrtelné úrazy.
POZOR Pokyny, jejichž nedodrženi műze miţ za následek středné vázné nebo lehké úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Obecné pokyny jsou označeny symbolem zobrazeným vedle.

» Texty upozornění čtěte pečlivě.

Symbol Význám
!	Věcné škody (poškození prístroje, následné škody, poškození životniho prostředí)
	Likvidace prístroje

Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Použití v souladu s účelem

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.

Tlakové zařízení slouží k ohřevu pitné vody nebo k dodatečnému ohřevu předehřáté vody. Přístroj může zásobovat jedno nebo několik odběrných míst.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodu k používanému příslušenství.

2.2 Všeobecné bezpečnostní pokyny

POZOR popálení

Armatura může za provozu dosáhnout teploty vyšší než 60 °C.

Pokud je výstupní teplota vyšší než 43 °C, hrozí nebezpečí opaření.

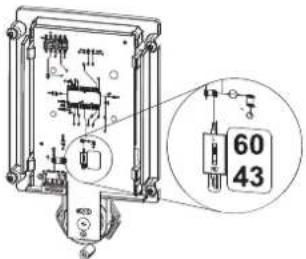

POZOR popálení

Teplota teplé vody se může za provozu s předehřátou vodou, např. ze solárního systému, lišit od nastavené požadované teploty.

VÝSTRAHA

Přístroj smějí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečí, která z jeho použití plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.

Pokud přístroj používají děti nebo osoby s omezenými tělesnými, senzorickými nebo duševními schopnostmi, doporučujeme trvalé omezení teploty. Omezení si můžete nechat nastavit autorizovaným servisem.

Věcné škody

Označení CE dokládá, že přístroj splňuje všechny základní podmínky:

Směrnice o elektrických zařízeních nízkého napětí, Směrnice o elektromagnetické kompatibilitě. Maximální dovolená impedance sítě je uvedena v kapitole „Technické údaje".

2.4 Kontrolní symbol

Potvrzení a osvědčení platná v jednotlivých zemích: Německo

K přístroji je vydáno na základě místních stavebních předpisů všeobecné osvědčení stavebního dozoru jako potvrzení o použitelnosti z hlediska hlučnosti.

3. Popis přístroje

Elektronicky regulovaný průtokový ohřívač s automatickou úpravou výkonu udržuje teplotu vody na výtoku konstantní až na hranici výkonu. Následně se teplota volí na odběrné baterii.

Topný systém

Topný systém s holou spirálou je vybaven plastovým tlakovým pláštěm. Topný systém je vhodný pro vodu s nízkým i vyšším obsahem vápenatých solí, systém je do značné míry necitlivý vůči zanášení vodním kamenem. Topný systém zajišťuje rychlou a účinnou přípravu teplé vody.

Upozornění

Přístroj je vybaven zařízením, které rozpoznává, zda je v systému voda. Tím je zabráněno poškození topného systému. Pokud se za provozu dostane do přístroje vzduch, přístroj vypne na jednu minutu topný výkon a chrání tak topný systém.

4. Nastavení

Teplotu teplé vody na výtoku je možné nastavovat plynule. Zobrazí se zvolená teplota. Při teplotách nad 43 °C se změní barva displeje z modré na červenou jako upozornění na nebezpečí opaření.

Otočte nastavovací tlačítko na zvolenou teplotu.

Upozornění

Pokud při zcela otevřeném odběrném ventilu a nastavené maximální teplotě není dosaženo dostatečné teploty na výtoku, znamená to, že přístrojem protéká více vody, než je schopen topný systém ohřát (přístroj je na hranici výkonu).

» Zmenšete množství vody na odběrném ventilu.

Doporučené nastavení při provozu s termostatickou armaturou

» Odpojte přístroj od napětí vypnutím pojistek.

Otevřete armaturu na dobu jedné minuty, dokud nejsou přístroj a předřazená přípojka studené vody odvzdušněné. » Opět zapněte napájení ze sítě.

5. Čištění, péče a údržba

» Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě přístroje stačí vlhká textilie. K odstranění vodního kamene.

6. Odstranění problémů

Problém Prícina Odstráněni
I když je ventil teplé vody zcela otevřen, prístroj se nezapne.	Doslo k výpadku elektrického napájení.	Zkontrolujte pojistky vnitřni instalace.
	Prútokové množstvi je přilíš nízké. Perlátor v armatuře nebo sprchová hlaví cia zbavte je vodního kamene.	Vycistěte perlátor nebo sprchovou hlavi-ci a zbavte je vodního kamene.
Není dosaženo po-žadované teploty > 45 °C.	Je přerùsen prívod vody.	Odvzdušněte prístroj a prívod studenté vody (viz kapitola „Nastvení”).
Teplota vystupné stude-	né vody je > 45 °C.	Snižte teplotu vystupné studenté vody.

Pokud nelze příčinu odstranit, kontaktujte odborníka. Pro lepší a rychlejší pomoc mu sdělte číslo (č. 000000-0000-00000), které je uvedeno na typovém štítku:

D0000041614

INSTALACE

7. Bezpečnost

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

Věcné škody

Dodržujte maximální výstupní teplotu. Při vyšších teplotách může dojít k poškození přístroje. Instalací centrální termostatické armatury můžete omezit maximální teplotu přítoku.

7.2 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní a místní předpisy a ustanovení.

Krytí IP 25 (ochrana proti stříkající vodě) je zaručeno pouze v případě odborně instalované kabelové průchodky. Měrný elektrický odpor vody nesmí být menší než hodnota uvedená na typovém štítku. V případě propojení několika vodovodních sítí je nezbytné vzít v úvahu nejnižší elektrický odpor vody (viz kapitola "Technické údaje / Oblasti použití / Převodní tabulka"). Hodnoty měrného elektrického odporu vody nebo elektrické vodivosti vody zjistěte u vašeho dodavatele vody.

8. Popis přístroje

8.1 Rozsah dodávky

Spolu s přístrojem dodáváme:

Nástěnná závěsná lišta Svorníky se závitem, šrouby a hmoždinky pro zavěšení na zeď Montážní šablona 2 dvojité vsuvky (studená voda s uzavíracím ventilem) Ploché těsnění Kabelová průchodka (elektrické přívodní vedení nahoře / dole) Šrouby / hmoždinky k připevnění zadní stěny v případě montáže na vodovodní přípojku na stěnu

8.2 Příslušenství

Armatura

ADEo 70 WD - tlaková armatura koupacích van

Montážní příslušenství

Univerzální montážní rám

Instalační sada pro přesazení potrubí

Tato potrubní instalační sada s koleny je nezbytná, pokud chcete mít přístroj umístěný proti vodovodní přípojce se svislým přesazením o 90 mm směrem dolů.

Potrubní instalační sada k výměně plynového ohřívače vody

Potrubní instalační sada je nutná, pokud stávající instalace obsahuje přípojky plynového ohřívače vody (přípojka studené vody vlevo a přípojka teplé vody vpravo).

Zátěžové relé (LR 1-A)

Zátěžové relé k instalaci do elektrorozvodného systému umožňuje prioritní spínání průtokového ohřívače při současném provozu např. elektrických zařízení k ohřevu zásobníku.

ZTA 3/4 - centrální termostatická armatura

Termostatická armatura k centrálnímu předřazenému směšování vody, například u průtokového ohřívače se solárním systémem.

9. Příprava

9.1 Místo montáže

Věcné škody

Přístroj smí být instalován pouze v místnosti chráněné před mrazem.

Přístroj montujte ve svislé poloze v blízkosti odběrného místa.

Přístroj je vhodný k montáži pod a nad umyvadlo.

Montáž pod umyvadlo

1 Přívod studené vody 2 Výtok teplé vody

Montáž nad umyvadlo

1 Přívod studené vody 2 Výtok teplé vody

Upozornění

Namontujte přístroj na stěnu. Stěna musí mít dostatečnou nosnost.

Pojistný ventil není nutný. Důkladně propláchněte vodovodní vedení. Zkontrolujte, zda je dosaženo objemového průtoku (viz kapitolu, Technické údaje / Tabulka údajů", zapnutí) k zapnutí přístroje. Není-li dosaženo objemového průtoku, sejměte omezovač průtoku (viz kapitola, Montáž / Sejmutí omezovače průtoku").

Zvyšte tlak ve vodovodu, pokud není dosaženo při plně otevřeném odběrném ventilu potřebného objemového průtoku.

Armatury

Použijte vhodné tlakové armatury. Beztlakové armatury nejsou dovolené.

Upozornění

Uzavírací ventil na přívodu studené vody se nesmí používat k omezování průtoku. Slouží k uzavření přístroje.

Dovolené materiály vodovodního potrubí

• Přívod studené vody:

Pozinkovaná ocelová trubka, trubka z ušlechtilé oceli, měděná trubka nebo plastová trubka

Výstupní potrubí teplé vody: Trubka z ušlechtilé oceli, měděná trubka nebo plastová trubka

Věcné škody

Při použití plastových potrubních systémů dodržujte maximální dovolenou vstupní teplotu a maximální dovolený tlak, uvedené v kapitole „Technické údaje / Tabulka údajů".

Flexibilní přívodní vedení vody

» Při instalaci flexibilních přívodních vedení vody zamezte překroucení kolen s bajonetovými spoji v přístroji. » Upevněte zadní stěnu dole pomocí dodatečných dvou šroubů.

10. Montáž

10.1 Standardní montáž

Elektrická přípojka nahoře, instalace ve stěně (pod omítkou) Vodovodní přípojka instalace ve stěně (pod omítkou)

DDLE LCD 18/21/24: Příkon 21 kW, přednostavený Další možnosti montáže viz kapitola „Alternativní postupy montáže":

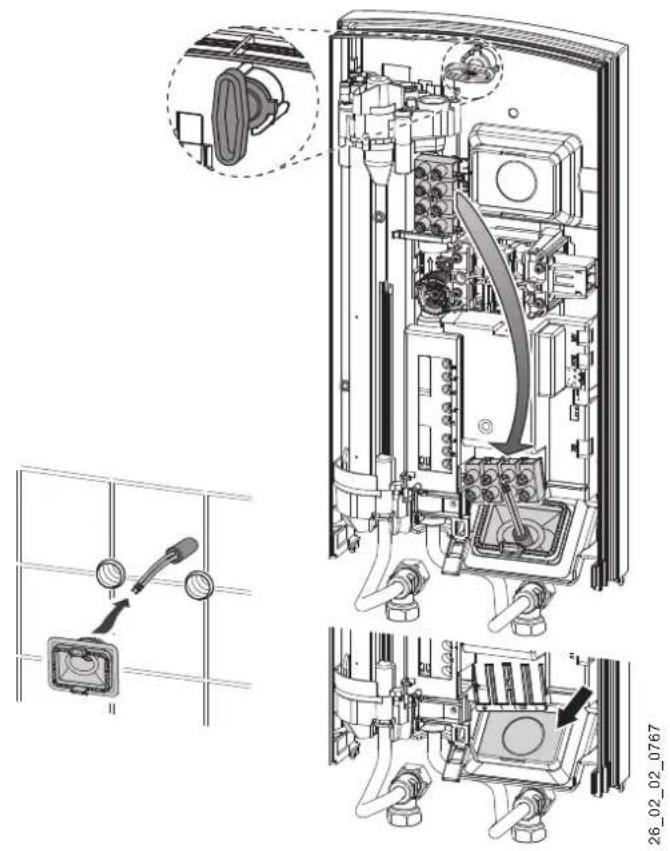

Elektrická přípojka pod omítkou dole - Elektrická přípojka na zdi Připojení zatěžovacího relé Montáž pod umyvadlo - přípojky vody nahoře Vodovodní instalace na zdi Provoz s předehřátou vodou Omezovač teploty

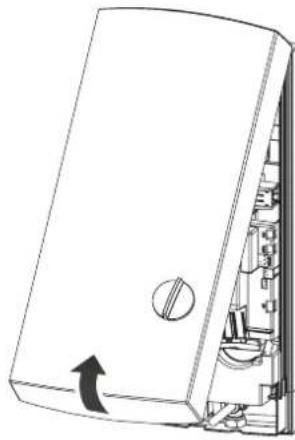

Otevření přístroje

» Otevřete přístroj odjištěním pojistky.

» Demontujte zadní stěnu zatlačením obou pojistných háčků a stáhněte spodní díl zadní stěny dopředu. Příprava přívodního kabelu

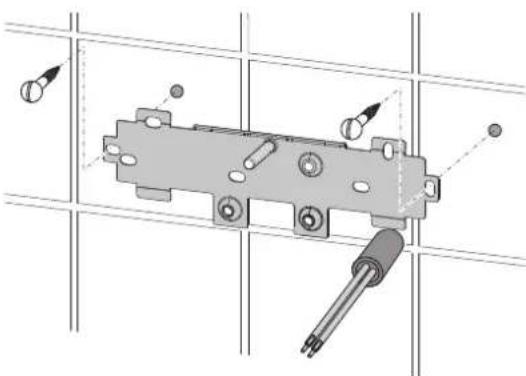

26_02_02_0887 Montáž nástěnného závěsu 26_02_02_0972 » Vyznačte pomocí montážní šablony vrtané otvory. V případě montáže s vodovodními přípojkami přímo na zdi musíte navíc označit upevňovací otvory ve spodní části šablony.

» Vyvrtejte otvory a upevněte závěšovací konzolu na zeď pomocí 2 šroubů a 2 hmoždinek (šrouby a hmoždinky jsou součástí dodávky). » Namontujte přiložené svorníky se závitem. » Namontujte konzolu na zeď.

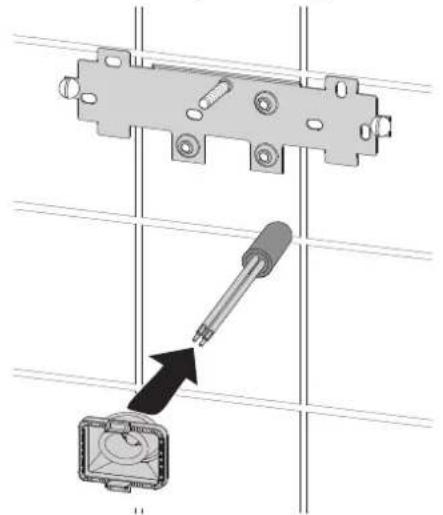

Montáž kabelové průchodky

» Namontujte kabelovou průchodku. Je-li průřez připojovacího kabelu >6mm² musíte otvor v kabelové průchodce zvětšit.

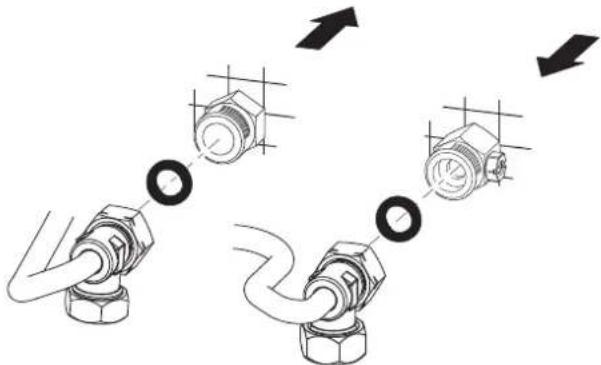

Věcné škody Veškeré vodovodní přípojky a instalace provádějte podle předpisů.

Utěsněte a našroubujte dvojitou vsuvku.

Věcné škody Uzavírací ventil na přívodu studené vody se nesmí používat k omezování průtoku.

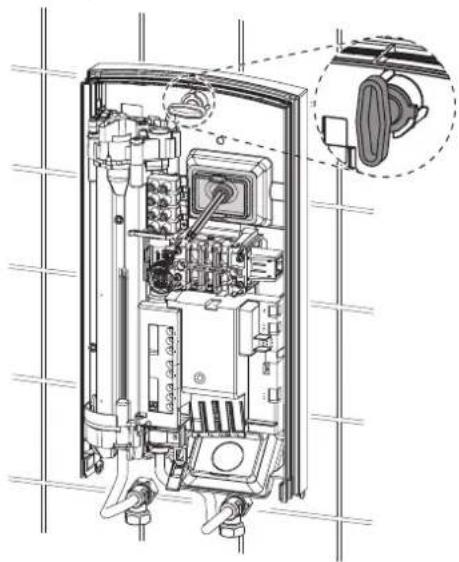

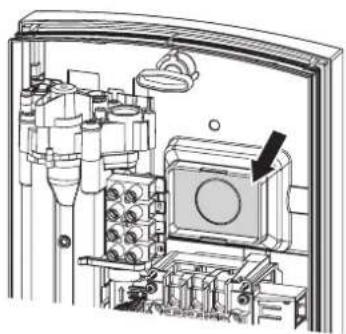

Příprava zadní stěny

Včené škody Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

» Vylomte průchodku kabelu na zadní straně. V případě potřeby odstraňte pilníkem ostré hrany.

Montáž přístroje

» Zasuňte zadní stěnu přes svorník se závitem a kabelovou průchodku. Zatáhněte kabelovou průchodku pomocí kleští na háčcích do zadní stěny, dokud oba háčky slyšitelně nezaklapnou. » Odstraňte z vodovodních přípojek ochranná transportní víčka. » Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku otočením doprava o 90°.

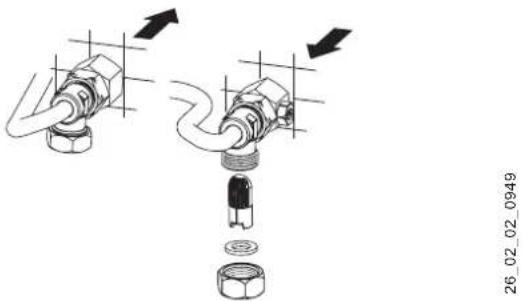

Přišroubujte trubky vodovodní přípojky s plochým těsněním na dvojité vsuvky.

Včené škody Z důvodu funkce přístroje musíte instalovat sítko.

» Zkontrolujte při výměně přístroje, zda je k dispozici sítko (viz kapitola „Údržba").

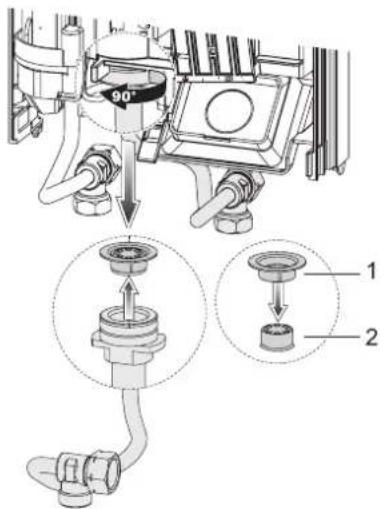

Sejmutí / výměna omezovače průtoku

Upozornění Použijete-li armatury s termostatem, nesmí se omezovač průtoku sejmout.

1 Plastová tvarová podložka 2 Omezovač průtoku Sejměte omezovač průtoku a opět nasaďte plastovou tvarovku.

DDLE LCD 18/21/24: Výměna omezovače průtoku

Pokud vyberete příkon 24 kW, vyměňte vestavěný omezovač průtoku (bílé barvy) za dodaný omezovač průtoku (oranžové barvy, upevněný na trubce studené vody).

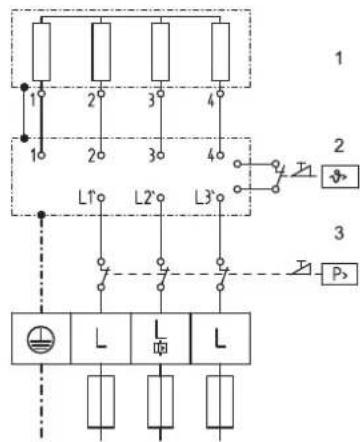

Připojení přívodu elektrické energie

VÝSTRAHA: elektrický proud

Veškerá elektrická zapojení a instalace provádějte podle předpisů.

VÝSTRAHA: elektrický proud

Přípojka k elektrické síti smí být provedena pouze jako pevná přípojka v kombinaci s vyjímatelnou kabelovou průchodkou. Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.

VÝSTRAHA: elektrický proud

Pamatujte, že přístroj musí být připojen k ochrannému vodiči.

Věcné škody

Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.

» Připojte elektrický přívodní kabel k síťové svorkovnici (viz kapitolu „Technické údaje / Schéma elektrického zapojení").

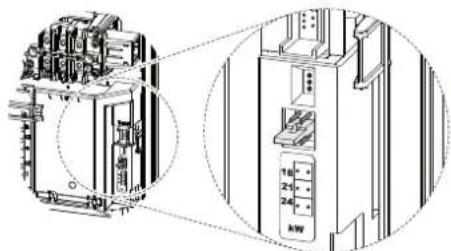

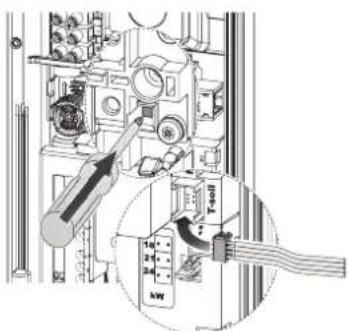

DDLE LCD 18/21/24: Změna zapojení kódovacího konektoru

Přístroj je při dodání nastaven na 21 kW. Pokud si přejete přestavit jiný příkon, musíte provést následující kroky:

» Zasuňte kódovací konektor v souladu se zvoleným příkonem (volitelný příkon a jištění přístroje viz kapitola „Technické údaje / Tabulka s technickými údaji"). » Zakřížkujte zvolený příkon na typovém štítku. K tomuto účelu použijte propisku.

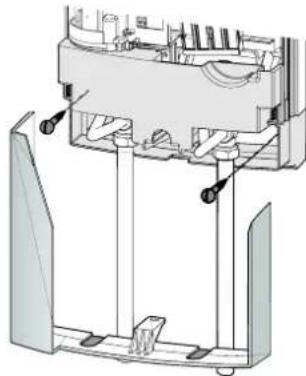

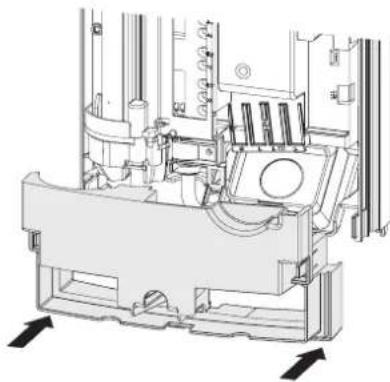

Montáž spodní části zadní stěny

2602021348

» Namontujte spodní díl zadní stěny do zadní stěny a zajistěte jej. » Vyrovnejte namontovaný přístroj povolením upevňovací páčky, vyrovnejte elektrickou přípojku a zadní stěnu a opět utáhněte upevňovací páčky. Pokud zadní stěna přístroje nepřiléhá, můžete přístroj dole upevnit dvěma dalšími šrouby.

10.2 Alternativní montáž

» Namontujte kabelovou průchodku.

Věcné škody Pokud byste při montáži vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

» Vylomte průchodku kabelu na zadní straně. V případě potřeby odstraňte pilníkem ostré hrany. » Přemístěte síťovou svorku v přístroji shora dolů. Zasuňte zadní stěnu přes svorník se závitem a kabelovou průchodku. Zatáhněte kabelovou průchodku pomocí kleští na háčky do zadní stěny, dokud oba háčky slyšitelně nezaklapnou. » Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku otočením doprava o 90° .

Věcné škody Pokud byste při montáži vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

» Čistě vyřízněte nebo prorazte potřebnou průchodku v zadní stěně přístroje (umístěné viz kapitola „Technické údaje / Rozměry a přípojky"). V případě potřeby odstraňte pilníkem ostré hrany. » Veďte elektrický přívodní kabel kabelovou průchodkou a připojte jej k síťové svorkovnici.

10.2.3 Připojení zátěžového relé

Zátěžové relé používejte v kombinaci s jinými elektrickými přístroji v elektrickém rozvodu, například s elektrickými akumulačními ohřívači. K vypnutí zátěže dochází při provozu průtokového ohřívače.

Věcné škody

Připojte fázi, která spíná zátěžové relé, k označené svorce síťové svorkovnice v přístroji (viz kapitolu „Technické údaje / Schéma elektrického zapojení").

Montáž přístroje pod umyvadlo s vodovodními přípojkami nahoře lze provést pomocí další sady trubek k montáži přístrojů pod umyvadlo. Pečlivě vylomte otvory pro vodovodní potrubí v zadní stěně a namontujte sadu potrubí.

10.2.5 Vodovodní instalace na zdi

Upozornění

Při tomto způsobu připojení se mění krytí přístroje.

Proveďte změnu na typovém štítku. Překrtněte údaj IP 25 a označte křížkem políčko IP 24. K tomuto účelu použijte propisku.

26_02_02_0765

Namontujte vodovodní zátku s těsněním tak, aby došlo k uzavření přívodu pod omítkou. Namontujte vhodnou tlakovou armaturu.

2602021006

Zatlačte spodní díl zadní stěny do horního dílu zadní stěny. Přišroubujte přívodní trubky k přístroji. Upevněte zadní stěnu dole pomocí dodatečných dvou šroubů.

Věcné škody

Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

Proveďte čisté vylomení průchozích otvorů ve víku přístroje. V případě potřeby odstraňte pilníkem ostré hrany. Nasaďte spodní díl zadní stěny pod připojovací trubky armatury a zajistěte jej. Přišroubujte přívodní trubky k přístroji.

10.2.6 Provoz s předehřátou vodou

Instalací centrální termostatické armatury můžete omezit maximální teplotu přítoku.

10.2.7 Omezovač teploty

POZOR popálení

Za provozu s předehřátou vodou mohou být nastaveny omezovač teploty nebo ochrana před opařením neúčinně.

V takovém případě omezte teplotu na předřazené centrální termostatické armatuře.

Omezení teploty na vnitřní straně víka přístroje lze nastavit na 43 °C.

» Nastavte omezení teploty na 43 °C.

Po aktivaci omezení teploty lze volit již jen teploty mezi 30 a 43 °C.

10.3 Dokončení montáže

» Otevřete uzavírací ventil ve dvojité vsuvce nebo na přívodu studené vody.

11. Uvedení do provozu

VÝSTRAHA elektrický proud

Uvedení do provozu smí provádět pouze specializovaný odborník při dodržení bezpečnostních předpisů.

11.1 První uvedení do provozu

» Otevřete a uzavřete několikrát všechny připojené odběrné ventily, dokud nebudou rozvodná síť a přístroj odvzdušněné. » Proveďte kontrolu těsnosti.

Aktivujte bezpečnostní omezovač tlaku pevným stisknutím resetovacího tlačítka (přístroj je dodán s deaktivovaným bezpečnostním omezovačem tlaku). Zasuňte zástrčku kabelu regulátoru do elektronického systému. Namontujte víko přístroje a dbejte, aby se slyšitelně zajistilo. Ověřte usazení víka přístroje. Zapněte napájení ze sítě. Zkontrolujte funkci přístroje.

Přidání přístroje

Vysvětlete uživateli funkci přístroje a seznamte ho se způsobem jeho užívání. Upozorněte uživatele na možná rizika, především na nebezpečí opaření. Předdejte tento návod.

11.2 Opětovné uvedení do provozu

Odvzdušněte přístroj a přívod studené vody (viz kapitola "Nastavení").

Viz kapitola „Prvotní uvedení do provozu".

12. Uvedení mimo provoz

Odpojte přístroj na všech pólech od sítě. Vypusťte vodu z přístroje (viz kapitolu „Údržba").

13. Odstraňování poruch

VÝSTRAHA elektrický proud Pokud chcete provést kontrolu přístroje, musí být přístroj připojen k síťovému napětí.

Možnosti zobrazení informací na diagnostické liště (LED)

1 Diagnostická lišta

Porucha/stav diagnostické kontrl-ky LED	Příčina Žodstránění
Prutok je pržilis nízký. Sítko v pristroji je znečistěné. Vycistěte sítko.
Nelze dosáhnout požadované teploty. Vypadek jederne fáze. Zkontrolujte pojistky vinitelní instalace.
Ohřev se nezapíná. Ve vodě je zjišten vžduch a vypne krátkodobě topný vykon.	Přístroi se za minutu opět zapne.
Žádná tepla voda, indikátory nesvítí.	Vypnuly pojistky.	Zkontrolujte pojistky vinitelní instalace.
	Bezpečnostní omezovac tlaku provedl vypnutí.	Odstraťe pržćinu závady (např. vadné tlakové pro-plachovaci zařizení).
		Chraťe topný systémů preděhrátím otevřenímventilu v odběrnám mistě za pristrojem na Jednu minutu. Z topného systému tak bude vypustěn tlak a dojde k ochlazení.
		Aktivujte bezpečnostní omezovac tlaku prí hydrau-lickěm tlaku stisknutím tlacítka reset (viz kapitola „První uvedeni do provozù").
	Závada elektronického systému.	Zkontrolujte elektroniku, v prípadě potřeby proved-te vyměnu.
Kontrolу: bliká zelená nebo svítí	Závada elektronického systému.	Zkontrolujte elektroniku, v prípadě potřeby proved-te vyměnu.
Žádná tepla voda prí prútoku > 2,5 l/min.	Snímač prútoku DFE není nasazen.	Nasadte znovu konektor snímače prútoku.
	Konektor snímače prútoku je vadné.	Zkontrolujte snímač prútoku a v prípadě potřeby jej vyměnte.
Kontrolу: svítí Žlutá, bliká zelenáŽádná tepla voda prí prútoku > 2,5 l/min.	Byl aktivován bezpečnostní omezovac teploty nebo došlo k prěrušeni.	Zkontrolujte bezpečnostní omezovac teploty a v prí-padě potřeby jej vyměnte.
	Topný systém je vadné.	Zmeřte odpor topného systému a v prípadě potřeby odpor vyměnte.
	Závada elektronického systému.	Zkontrolujte elektroniku, v prípadě potřeby proved-te vyměnu.
Kontrolу: Žlutá svítí, zelená blíká	Snímač na vystupu je stažený nebo došlo k prětr-ženi vedeni.	Nasadte snímač na vystupu a v prípadě potřeby jej vyměnte.
Kontrolу: Červéná svítí, zelená blíká	Snímač studenté vody je vadné.	Zkontrolujte elektroniku, v prípadě potřeby proved-te vyměnu.
Žádná tepla vodaNeni dosaženo požadované teploty >45 °C.	Teplota pržíděné studenté vody je vyší než 45 °C.	Snižte teplotu studenté vody, pržíděné do prístroje.
Kontrolу: Červéná svítí, zelená blíká	Snímač na vystupu je vadné (zkrat).	Zkontrolujte snímač na vystupu a v prípadě potřeby jej vyměnte.

14. Údržba

VÝSTRAHA elektrický proud Při všech činnostech odpojte přístroj na všech pólech od sítě.

Vypuštění přístroje

Vodu z přístroje můžete vypustit z důvodu údržby nebo ochrany před zamrznutím.

VÝSTRAHA: Popálení. Při vypouštění přístroje může vytékat horká voda.

» Uzavřete uzavírací ventil ve dvojité vsuvce nebo na přívodu studené vody. » Otevřete všechny odběrné ventily. » Odpojte od přístroje vodovodní přípojky. » Demontovaný přístroj skladujte tak, aby byl chráněn před mrazem. Případné zbytky vody v přístroji mohou zmrznout a způsobit škody.

Vyčištění sítka

V případě znečištění očistěte sítko ve šroubení přípojky studené vody. Uzavřete uzavírací ventil v přívodu studené vody, než sítko vyjmete, očistěte a opět namontujete.

15. Technické údaje

b02 Kabelová pruchodka I
c01 Prífvod studené vody Vnějsí zámít G 1/2 A
c06 Výtok teplé vody	Vnějsí zámít	G 1/2 A

15.2 Schéma elektrického zapojení

3/PE ~ 380-415V 85_02_02_0005

1 Topná tělesa 2 Bezpečnostní omezovač teploty 3 Bezpečnostní omezovač tlaku

Zátěžové relé LR1-A 8502020003

1 Řídicí obvod stykače 2. přístroje (například elektrický akumulační ohřívač). 2 Řídicí kontakt, který se otevře po zapnutí průtokového ohřívače.

15.3 Výkon teplé vody

Výkon teplé vody závisí na napětí sítě, příkonu přístroje a teplotě přítoku studené vody. Jmenovité napětí a jmenovitý výkon najdete na typovém štítku (viz kapitola „Odstraňování problémů").

15.4 Oblast použití / Převodní tabulka

Měrný elektrický odpor a měrná elektrická vodivost (viz kapitola „Tabulka s technickými údaji").

Udaj podle normy pri 15 °C			20 °C			25 °C
Odpor ρ	Vodivost σ		Odpor ρ	Vodivost σ		Odpor ρ	Vodivost σ
≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

15.5 Ztráty tlaku

Armatury

Tlakova ztráta armatur pri objemovém prútoku 10 l/min
Páková baterie cca	MPa	0,04 - 0,08
Armatura s termostatem cca	MPa	0,03 - 0,05
Ruční sprcha cca	MPa	0,03 - 0,15

Dimenzování potrubní sítě

K výpočtu dimenzování potrubní sítě je pro přístroj doporučena tlaková ztráta 0,1 MPa.

DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27
222392 222394 222395
Výrobce AEG Haustechnik AEG Haustechnik AEG Haustechnik
Zátěžový profil		S	S	S
Třida energetické Účinnosti		A	A	A
Ročné spotřeba proudu	kWh	477	477	481
Energetická Účinnost	%	39	39	39
Nastavení teploty u vyrobce	°C	60	60	60
Hladina akustického vykonu	dB(A)	15	15	15
Zvělástní pouky k měfení Účinnosti		žádně	Informace na Pmax.	žádně

15.8 Tabulka údajů

		DDLE LCD 18			DDLE LCD 18/21/24			DDLE LCD 27
222392 222394 222395
Elektrotechnické udaje
Jmenovité napěti	V	380	400	415	380	400	415	380	400
Jmenovitý vykon	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Jmenovitý proud	A	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Jištěni	A	25	25	32	32/32/35	32/32/35	32/32/35	40	40
Fáze		3/PE			3/PE			3/PE
Frekvence	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Specifický odpor σ15 ≥ (pří Østudné ≤25 °C)	Ω cm	900	900	1000	900	900	1000	900	900
Specifická vodivost σ15 ≤ (pří Østudné ≤25 °C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111
Měrný odpor ρ15 ≥ (pří Østudné ≤45°C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200
Měrná vodivost σ15 ≤ (pří Østudné ≤45 °C)	μS/cm	830	830	770	830	830	770	830	830
Max. impedance sitě prí 50 Hz	Ω	0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Meze použitelnosti
Max. dovolený tlak	MPa	1			1			1
Max. teplota prětoku pro dodatečný ohřev	°C	45			45			45
Hodnoty
Max. povolená vystupné teplota vody	°C	65			65			65
Zap.	l/min	>2,5			>2,5			>2,5
Ömezení průtoku prí	l/min	8			8 / 8 / 9			9
Výkon teplé vody	l/min	9,4			9,4/11,0/12,6			14,2
Δθ prí výkonu teplé vody	K	26			26			26
Udaje o hydraulickém systému
Jmenovitý objem	I	0,4			0,4			0,4
Provedení
Nastavení teploty	°C	30-60			30-60			30-60
Topný systém tepelný zdroj		holá spirálva			holá spirálva			holá spirálva
Barva		bīlá			bīlá			bīlá
Elektrické kryti (IP)		IP25			IP25			IP25
Rozměry
Výška	mm	485			485			485
Sīřka	mm	226			226			226
Hloubka	mm	93			93			93
Hmotnesti
Hmotnost	kg	3,6			3,6			3,6

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčeny.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.
