DDLE LCD 182124 - Ketel AEG - Gratis gebruiksaanwijzing en handleiding

Type product	Elektronisch geregelde doorstroomverwarmer
Merk	AEG
Model	DDLE LCD 182124 (DDLE LCD 18/21/24)
Afmetingen (H x B x D)	485 x 226 x 93 mm
Gewicht	3,6 kg
Elektrische voeding	3/PE 380-415 V, 50/60 Hz
Aangesloten vermogen	16,2 tot 27 kW afhankelijk van configuratie
Temperatuurbereik	30 °C tot 60 °C (continu instelbaar)
Minimum debiet voor inschakeling	2,5 l/min
Warmwatercapaciteit (bij 38 °C)	Tot 21,4 l/min afhankelijk van spanning en inlaattemperatuur
Maximaal toelaatbare druk	1 MPa (10 bar)
Maximale inlaattemperatuur	65 °C (45 °C bij bijverwarming)
Beschermingsgraad	IP25 (IP24 bij aansluiting van onder)
Energie-efficiëntieklasse	A
Jaarlijks elektriciteitsverbruik	477-481 kWh
Geluidsvermogensniveau	15 dB(A)
Verwarmingssysteem	Open draad met kunststofmantel, kalkbestendig
Belangrijkste functies	Elektronische regeling, automatische vermogensaanpassing, temperatuurweergave, luchtdetectie, anti-verbrandingsbeveiliging (display wordt rood >43 °C)
Onderhoud en reiniging	Reinigen met een vochtige doek; ontkalk indien nodig de kranen
Veiligheid	Veiligheidspressostaat, veiligheidsbegrenzer, spatwaterbescherming (IP25), volledige poolisolatie, instructies voor kinderen en personen met beperkte mogelijkheden
Reserveonderdelen en repareerbaarheid	Uitsluitend originele accessoires en onderdelen gebruiken; elektronisch systeem vervangbaar
Algemene informatie	Gebruiks- en installatiehandleiding van 100 pagina's; garantie volgens voorwaarden van het verkoopland

Veelgestelde vragen - DDLE LCD 182124 AEG

Hoe stel ik de watertemperatuur in?

Draai aan de temperatuurinstelknop op het apparaat. De geselecteerde temperatuur wordt weergegeven. Boven 43 °C verandert het display van blauw naar rood om brandgevaar aan te geven.

Wat te doen als het apparaat niet verwarmt?

Controleer eerst de zekeringen in de elektriciteitskast. Zorg dat het waterdebiet hoger is dan 2,5 l/min. Als het probleem aanhoudt, raadpleeg dan de storingszoeker in de handleiding.

Hoe het apparaat ontluchten na een wateronderbreking?

Schakel het apparaat uit (zekeringen uitschakelen). Open de warmwaterkraan gedurende een minuut om het apparaat en de koudewaterleiding te ontluchten. Schakel daarna de stroom weer in.

Wat is het standaard aangesloten vermogen en hoe wijzig ik dit?

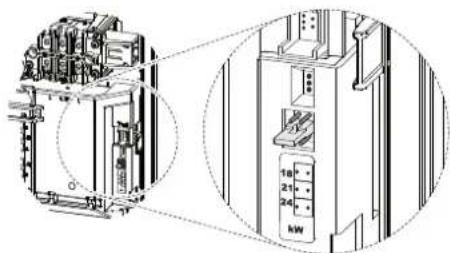

Bij levering is het apparaat ingesteld op 21 kW. Om het vermogen te wijzigen, verplaatst u de codeerbrug op de klemmenstrook naar het gewenste vermogen (18, 21 of 24 kW). Vink het gekozen vermogen aan op het typeplaatje.

Hoe het apparaat reinigen?

Gebruik een vochtige doek om de buitenkant te reinigen. Gebruik geen schurende of oplosmiddelhoudende producten. Voor de kranen, ontkalk indien nodig de tuit met een commercieel product.

Wat is de maximale watertemperatuur aan de uitlaat?

De instelbare temperatuur loopt van 30 °C tot 60 °C. Echter, tijdens normaal gebruik, als de temperatuur boven 43 °C komt, wordt het display rood om te waarschuwen voor brandgevaar.

Kan het apparaat onder een gootsteen worden geïnstalleerd?

Ja, het apparaat is geschikt voor montage onder of boven de gootsteen. Gebruik voor montage onder de gootsteen de optionele leidingset. Volg de specifieke montage-instructies in de handleiding.

Wat betekenen de LED-diagnoselampjes?

Knipperend groen: apparaat onder spanning. Continu geel: verwarmingsmodus. Continu rood: defect. Raadpleeg de storingszoeker in de handleiding voor combinaties.

Hoe het apparaat aftappen voor de winter?

Sluit de koudwaterafsluiter. Open alle aftapkranen. Ontkoppel de hydraulische aansluitingen. Het apparaat bevat nog wat water; bescherm het tegen vorst.

Wat is de energielabel van deze doorstroomverwarmer?

Deze doorstroomverwarmer heeft energielabel A met een jaarlijks verbruik van circa 477 kWh en een rendement van 39%.

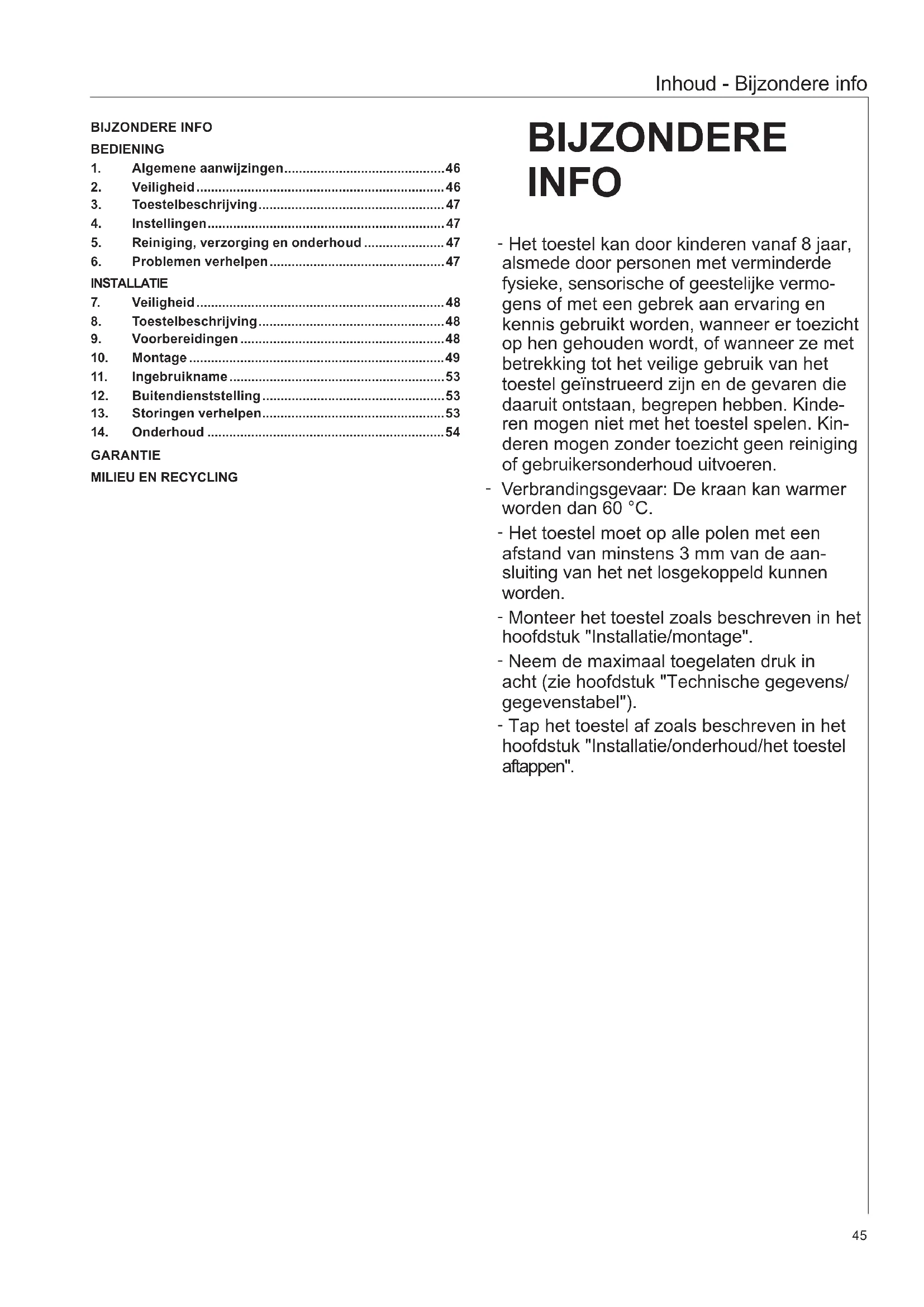

GEBRUIKSAANWIJZING DDLE LCD 182124 AEG

Elektronisch geregelde doorstromer

Gebruik en Installatie 45

1. Algemene aanwijzingen 46
2. Veiligheid 46 3. Toestelbeschrijving 47
3. Instellingen 47
4. Reiniging, verzorging en onderhoud 47
5. Problemen verhelpen 47

INSTALLATIE

1. Veiligheid 48 8. Toestelbeschrijving 48
2. Voorbereidingen 48
3. Montage 49
4. Ingebruikname 53
5. Buitendienststelling 53
6. Storingen verhelpen 53
7. Onderhoud 54

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
• Verbrandingsgevaar: De kraan kan warmer worden dan 60 °C.
• Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net losgekoppeld kunnen worden.
• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".
• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Technische gegevens/gegevenstabel").
• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzingen worden genegeerd.

Hier staan maatregelen om het gevaar af te wenden.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
!	Letsel
	Elektrische schok
	Verbranding (Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD	Betekenis
GEVAAR Aanwi	zingen die leiden tot zwaar letsel of overlijden, wanner deze nicht in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kuren leiden tot zwaar letsel of overlijden, wanner deze nicht in acht worden geno-men.
VOORZICHTIG	Aanwijzingen die kuren leiden tot middelmatig zwaar of Licht letsel, wanner deze nicht in acht wor-den-genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis
!	Materiële schade (toestel-, gevolg-, milieuschade)
	Het toestel afdanken

Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Het druktoestel is geschikt voor de opwarming van tapwater of voor de bijverwarming van water dat voorverwarmd is. Het toestel kan een of verschillende tappunten voorzien.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Algemene veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik hoger worden dan 60°C.

Bij uitlooptemperaturen van meer dan 43°C bestaat gevaar voor brandwonden.

Het is mogelijk dat de warmwatertemperatuur afwijkt van de ingestelde nominale temperatuur, wanneer de doorstromer wordt gebruikt met water dat bijv. door een zonne-installatie is voorverwarmd.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Als kinderen of personen met verminderde fysieke, sensorische of geestelijke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. U kunt de begrenzing door de installateur laten instellen.

Materiële schade

Het toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.

2.3 CE-logo

Het CE-logo geeft aan dat het toestel voldoet aan alle fundamentele vereisten:

Laagspanningsrichtlijn - Richtlijn voor de elektromagnetische compatibiliteit. De maximaal toegelaten netimpedantie staat in het hoofdstuk "Technische gegevens".

2.4 Keurmerk

Zie het typeplaatje op het toestel.

Landspecifieke vergunningen en certificaten Duitsland

Op basis van de lokale verordeningen heeft het toestel een algemeen bouwkundig testcertificaat ontvangen om de geschiktheid op het vlak van het geluidsniveau aan te tonen.

3. Toestelbeschrijving

De elektronisch geregelde doorstromer met automatische vermogensaanpassing houdt de uitlooptemperatuur tot aan de vermogensdrempel constant. Daarna wordt de temperatuur via de aftapkraan ingesteld.

Verwarmingssysteem

Het blankdraadelement heeft een drukvaste kunststoffmantel. Het verwarmingssysteem is geschikt voor kalkarm en kalkhoudend water en is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwatervoorziening.

Info

Het toestel is uitgerust met een luchtherkenning, die beschadiging van het verwarmingssysteem verregaand voorkomt. Als er tijdens de werking lucht in het toestel komt, schakelt het toestel het verwarmingssysteem gedurende een minuut uit, zodat het verwarmingssysteem wordt beschermd.

4. Instellingen

Het is mogelijk de warmwateruitlooptemperatuur traploos in te stellen. De geselecteerde temperatuur wordt weergegeven. Bij temperaturen boven 43 °C verandert de displaykleur van blauw in rood om verbrandingsgevaar aan te geven.

» Draai de instelknop naar de gewenste temperatuur.

Info

Als bij een volledig geopende aftapkraan en een maximale temperatuurinstelling de uitlooptemperatuur onvoldoende bereikt wordt, stroomt er meer water door het toestel dan het verwarmingssysteem kan opwarmen (toestel aan vermogensgrens).

» Verminder de waterhoeveelheid op de aftapkraan.

Instellingsadvies bij werking met een thermostaatkraan

Stel de temperatuur op het toestel in op de maximale temperatuur.

Na onderbreking van de watertoevoer

Materiële schade

Als de watervoorziening onderbroken is geweest, moet het toestel via de volgende stappen opnieuw in gebruik worden genomen, zodat het blankdraadelement niet kapotgaat.

» Schakel het toestel spanningsvrij door de zekeringen uit te schakelen. » Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij zijn van lucht. » Schakel de netspanning opnieuw in.

5. Reiniging, verzorging en onderhoud

Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het toestel schakelt niet in hoewel de warmwaterkaan vol- ledig open staat.	Er is geen spanning.	Controleer de zeke- ringen van de huisin- stellatie.
	Het doorstroomvo- lume is te laag. De straalregelaar in de kraan of de douche- kop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de douchekop.
Gewenste tempera- tuur > 45 °C wordt nicht bereikt.	De watervoorziening is onderbroken.	Ontlucht het toestel en de koudwatertoevoer- leiding (zie hoofdstuk "Instellengen").
	De koudwatertoe- voertemperatuur is > 45 °C.	Verlaag de koudwater- toevoertemperatuur.

Waarschuw de installateur als u de oorzaak niet kunt verhelpen. Hij kan u sneller en beter helpen, als u hem het nummer op het typeplaatje doorgeeft (000000-0000-00000):

D0000041614

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

Materiële schade

Houd rekening met de maximale aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Door een centrale thermostat in te bouwen kunt u de maximale aanvoertemperatuur begrenzen.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

De beschermingsgraad IP 25 (straalwaterbeveiligd) is alleen gewaarborgd met vakkundig gemonteerde kabeltulle. - De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een waterkoppelnet moet rekening gehouden worden met de laagste elektrische weerstand (zie hoofdstuk "Technische gegevens/toepassingsgebieden/omrekeningstabel"). De specifieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel worden het volgende geleverd:

Wandbevestiging - Schroefbouten, schroeven en pluggen voor wandbevestiging Montagesjabloon 2 nippels (koud water met afsluitkraan) Vlakke afdichtingen Kabeltulle (elektrische toevoerkabel boven/onder) - Schroeven/pluggen voor achterwandbevestiging bij opbouw-wateraansluiting

8.2 Toebehoren

Kraan

ADEo 70 WD - baddrukkraan

Montagetoebehoren

Buiskit voor montage onder het aftappunt UT 104, aansluitingen: Opbouw, G 3/8 bovenaan. Wateraansluitingen met 12 mm klemschroefkoppeling.

Universeel montageframe

Montageframe met elektrische aansluitingen.

Buiskit voor toestellen onder het aftappunt

De buiskit voor montage onder het aftappunt is noodzakelijk wanneer u de wateraansluitingen (G 3/8 A) boven het toestel nodig hebt.

Buiskit voor verschoven montage

De buiskit met kniestukken is noodzakelijk wanneer u het toestel 90 mm loodrecht t.o.v. de wateraansluiting omlaag dient te verschuiven.

Buiskit voor vervanging van de gaswaterverwarmer

De buiskit is noodzakelijk wanneer u een installatie met bestaande aansluitingen voor een gas-waterverwarming hebt (koudwateraansluiting links en warmwateraansluiting rechts).

Lastafwerprelais (LR 1-A)

Het lastafwerprelais voor inbouw in de elektrische verdeling laat een voorrangsschakeling van de doorstromer toe, wanneer bijvoorbeeld tegelijkertijd elektrische boilerverwarmingstoestellen gebruikt worden.

ZTA 3/4 - centrale thermostaatkraan

Thermostaatkraan voor centrale voormenging, bijvoorbeeld van een doorstromer met een zonne-installatie.

9. Voorbereidingen

9.1 Montageplaats

Materiële schade

Het toestel mag alleen in een vorstvrije ruimte geïnstalleerd worden.

» Monteer het toestel verticaal en in de buurt van het tappunt.

Het toestel is geschikt voor montage onder of boven het aftappunt.

Montage onder het aftappunt 26_02_02_1345

1 Koudwatertoevoer 2 Warmwateruitloop

Montage boven het aftappunt

1 Koudwatertoevoer 2 Warmwateruitloop

Info

» Monteer het toestel aan de muur. De muur moet voldoende draagvermogen hebben.

9.2 Waterinstallatie

Een veiligheidsklep is niet vereist. » Spoel de waterleiding grondig door.

Controleer of het debiet (zie hoofdstuk "Technische gegevens/gegevenstabel") voor het inschakelen van het toestel bereikt wordt. Wordt het debiet niet bereikt, verwijder dan de doorstroomvolumebegrenzer (zie hoofdstuk "Montage/doorstroomvolumebegrenzer verwijderen"). Verhoog de waterleidingdruk, als het benodigde debiet bij een volledig geopende aftapkraan niet wordt gehaald.

Kranen

Gebruik geschikte drukkranen. Open kranen zijn niet toegestaan.

Info

De afsluitklep in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren. Deze is bestemd voor het afsluiten van het toestel.

Toegestane materialen waterleidingen

Koudwatertoevoerleiding: thermisch gegalvaniseerde stalen buis, roestvrijstalen buis, koperbuis of kunststofbuis. Warmwateruitloopleiding: roestvrijstalen buis, koperbuis of kunststofbuis.

Materiële schade

Wanneer kunststofbuizen gebruikt worden, dient u rekening te houden met de maximale aanvoertemperatuur en de maximaal toegelaten druk (zie hoofdstuk "Technische gegevens/gegevenstabel").

Flexibele wateraansluitleidingen

Voorkom bij de installatie met flexibele wateraansluitleidingen dat de kniestukken met een bajonetkoppeling in het toestel verdraaien. Bevestig de leiding onderaan met twee extra schroeven.

10. Montage

10.1 Standaardmontage

Elektrische installatie bovenaan, inbouwinstallatie Wateraansluiting inbouwinstallatie DDLE LCD 18/21/24: Aansluitvermogen 21 kW vooraf ingesteld

Zie voor meer montagemogelijkheden het hoofdstuk "Alternatieven voor montage":

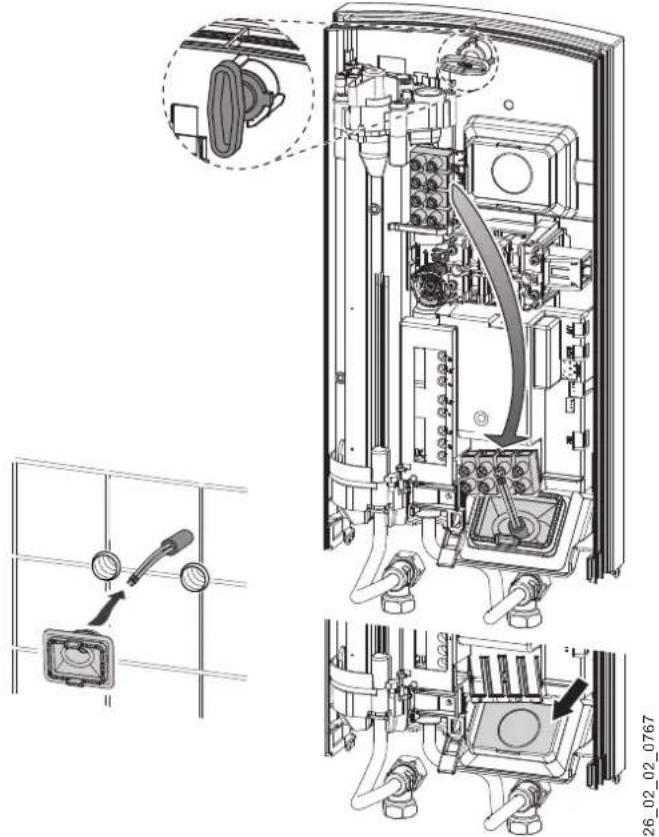

Elektro-aansluiting onderbouw onder Elektro-aansluiting opbouw Aansluiting van een lastafwerprelais Montage onder het aftappunt wateraansluitingen - boven Waterinstallatie opbouw — Werking met voorverwarmd water - Temperatuurbegrenzing

Toestel openen

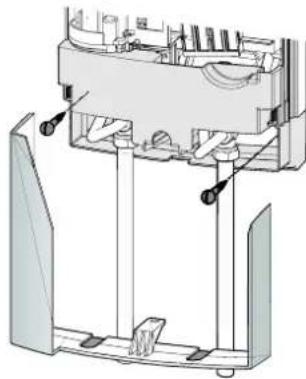

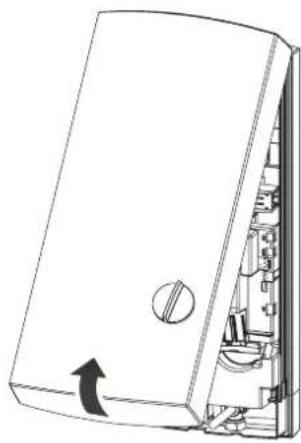

D0000041615 » Ontgrendel de kliksluiting om het toestel te openen.

26_02_02_0762 » Scheid de voorwand door de beide vergrendelhaken in te drukken en het onderstuk van de voorwand naar voren eraf te trekken.

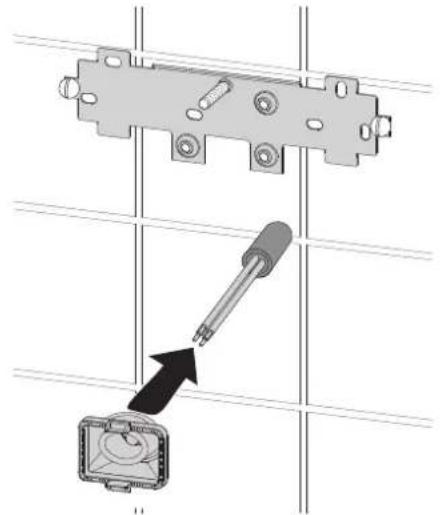

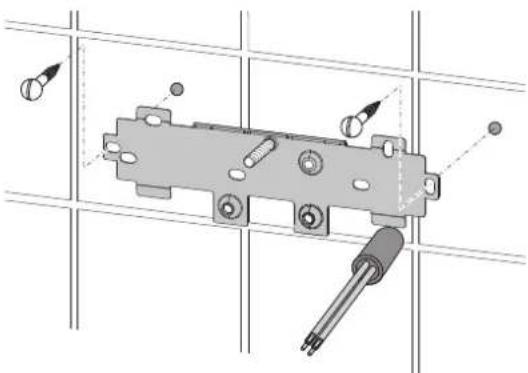

26_02_02_0887 Wandbevestiging monteren 26_02_02_0972 » Teken de boorgaten af met de montagesjabloon. Wanneer het toestel gemonteerd wordt met opgebouwde wateraansluitingen, dient u ook de bevestigingsgaten in het onderste gedeelte van de sjabloon af te tekenen. Boor de gaten en bevestig de wandbevestiging met 2 schroeven en 2 pluggen (schroeven en pluggen meegeleverd). » Monteer de meegeleverde schroefbouten. » Monteer de wandbevestiging.

Kabeltule monteren

26_02_02_0950

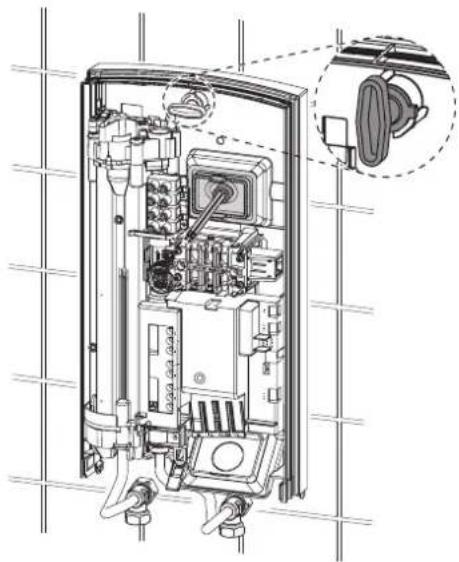

» Monteer de kabeltule. Vergroot bij een aansluitkabel met een diameter > 6 mm² het gat in de kabeltule.

Wateraansluiting tot stand brengen

Materiële schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Dicht af en schroef de nippel erin.

Materiële schade

De afsluitklep in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren.

Achterwand voorbereiden

Materiële schade

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Breek het breukpunt voor de kabeltule uit de achterwand. Verwijder zo nodig scherpe kanten van bramen met een vijl.

Toestel monteren

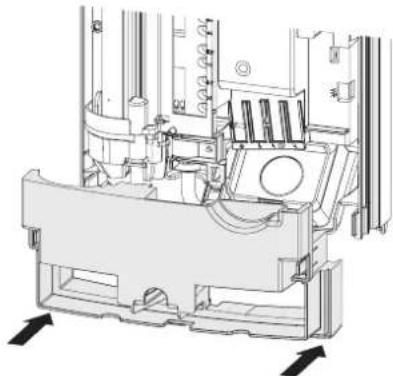

» Steek de achterwand over de schroefbouten en de kabeltule. Trek de kabeltule met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken. » Verwijder de transportstoppen uit de wateraansluitingen. » Duw de achterwand stevig aan en vergrendel de bevestigingsknevel door 90° naar rechts te draaien.

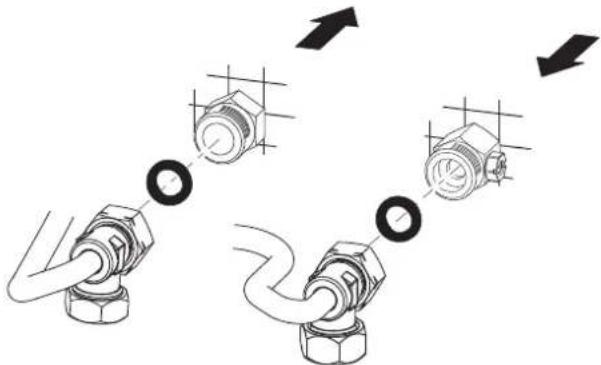

Schroef de buizen voor wateraansluiting met de vlakke afdichtingen op de nippels.

Materiële schade

Voor de werking van het toestel moet de zeef ingebouwd zijn.

Controleer bij vervanging van het toestel of de zeef aanwezig is (zie hoofdstuk "Onderhoud").

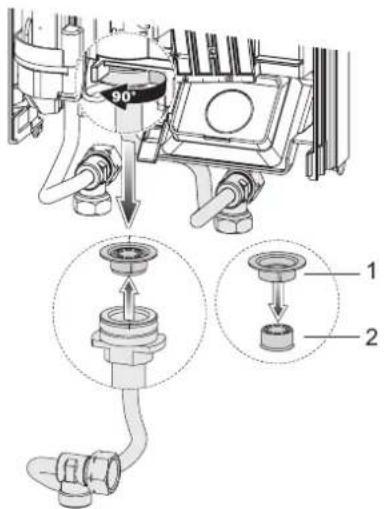

Doorstroomvolumebegrenzer verwijderen/vervangen

Info

Gebruikt u een thermostaatkraan, dan mag de doorstroomvolumebegrenzer niet verwijderd worden.

1 Kunststof vormstuk 2 Doorstroomvolumebegrenzer

Demonteer de doorstroomvolumebegrenzer en breng het kunststof vormstuk opnieuw aan.

DDLE LCD 18/21/24: Doorstroomvolumebegrenzer vervangen

Hebt u gekozen voor een 24 kW-aansluitvermogen, vervang dan de ingebouwde doorstroomvolumebegrenzer (witte kleur) door de meegeleverde doorstroomvolumebegrenzer (oranje kleur, aan de koudwaterleiding bevestigd).

Elektriciteit aansluiten

WAARSCHUWING elektrische schok. Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

WAARSCHUWING elektrische schok. De aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneembare kabeltule. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net losgekoppeld kunnen worden.

WAARSCHUWING elektrische schok. Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materiële schade: Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

Sluit de elektrische aansluitkabel aan op de netaansluitklem (zie hoofdstuk "Technische gegevens/elektriciteitsschema").

DDLE LCD 18/21/24: Codeerstekker verplaatsen

Het toestel is bij levering ingesteld voor 21 kW. Als u een ander vermogen wenst, moet u de volgende stappen uitvoeren:

» Verplaats de codeerstekker overeenkomstig het gekozen vermogen (vermogen en zekering van het toestel vrij te kiezen, zie hoofdstuk "Technische gegevens/gegevenstabel"). » Markeer het geselecteerde aansluitvermogen op het typeplaatje. Doe dat met een balpen.

Onderstuk van achterwand monteren

» Monteer het onderstuk van de achterwand in de achterwand en klik het onderstuk van de achterwand vast. » Lijn het gemonteerde toestel uit door de bevestigingsknevel los te maken, de elektro-aansluiting en de achterwand uit te lijnen en de bevestigingsknevel weer vast te draaien. Als de achterwand van het toestel niet goed tegen de wand komt, kunt u het toestel onderaan met twee extra schroeven bevestigen.

10.2 Alternatieven voor montage

10.2.1 Elektro-aansluiting onderbouw onder

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Breek het breukpunt voor de kabeltule uit de achterwand. Verwijder zo nodig scherpe kanten van bramen met een vijl. » Verplaats de netaansluitklem in het toestel van boven naar onder. Steek de achterwand over de schroefbouten en de kabeltule. Trek de kabeltule met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken. » Duw de achterwand stevig aan en vergrendel de bevestigingsknevel door 90° naar rechts te draaien.

10.2.2 Elektro-aansluiting opbouw

Info

Bij dit aansluitype wijzigt de beschermingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

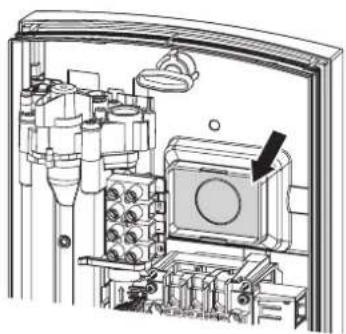

Materiële schade

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Snijd of breek de benodigde doorvoer in de achterwand netjes uit (zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen" voor de posities). Verwijder zo nodig scherpe kanten of bramen met een vijl. Leid de elektrische aansluitkabel door de kabeltule en sluit deze op de netaansluitklem aan.

10.2.3 Aansluiting van een lastafwerprelais

Plaats een lastafwerprelais bij combinatie met andere elektrische toestellen, bijvoorbeeld elektrische boilerverwarmingstoestellen, in de elektrische verdeling. De lastafwerping vindt plaats bij de werking van de doorstromer.

Materiële schade

Sluit de fase die het lastafwerprelais schakelt, aan op de gereduceerde klem van de netaansluitklem in het toestel (zie hoofdstuk "Technische gegevens/elektriciteitsschema").

10.2.4 Montage onder het aftappunt wateraansluitingen - boven

Montage onder het aftappunt met wateraansluitingen bovenaan kan worden uitgevoerd met behulp van de bijkomende buiskit voor onderbouwtoestellen. Doorvoeropeningen in de achterwand voor de waterleidingen moet u netjes uitbreken en vervolgens de buiskit monteren.

10.2.5 Waterinstallatie opbouw

Info

Bij dit aansluitype wijzigt de beschermingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

Monteer waterstoppen met dichtingen om de inbouwaansluiting af te sluiten. Monteer een geschikte drukkraan.

Klik het onderstuk van de achterwand vast in het bovenstuk van de achterwand. Schroef de aansluitbuizen op het toestel vast. Bevestig de afvoer onderaan met twee extra schroeven.

Materiële schade

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

Breek de doorvoeren in de bovenkap er netjes uit. Verwijder zo nodig scherpe kanten of bramen met een vijl. Schuif het onderstuk van de achterwand onder de aansluitbuizen van de kraan en klik het onderstuk van de achterwand erin. Schroef de aansluitbuizen op het toestel vast.

10.2.6 Werking met voorverwarmd water

Door een centrale thermostaatkraan in te bouwen, kunt u de maximale aanvoertemperatuur begrenzen.

10.2.7 Temperatuurbegrenzing

Bij werking met voorverwarmd water is het mogelijk dat de ingestelde temperatuurbegrenzing of de beveiliging tegen brandwonden niet werkt. Begrens dan de temperatuur op een voorgeschakelde, centrale thermostaatkraan.

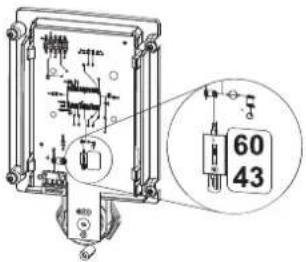

U kunt de temperatuurbegrenzing aan de binnenzijde van de bovenkap op 43 °C instellen.

Zet de temperatuurbegrenzing op 43 °C. Na het activeren van de temperatuurbegrenzing is het temperatuurbereik beperkt tussen 30 en 43 °C.

Open de afsluitklep in de nippel of de koudwateraanvoerleiding.

11. Ingebruikname

WAARSCHUWING elektrische schok De ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoorschriften.

11.1 Eerste ingebruikname

D0000041981

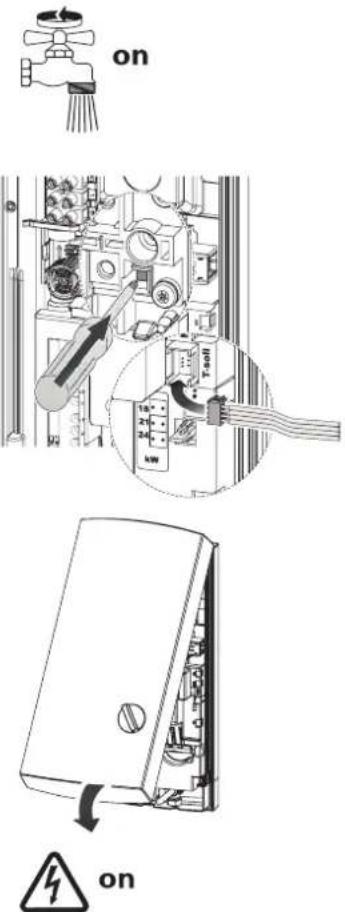

» Open en sluit meerdere keren alle aangesloten aftapkranen totdat het leidingwerk en het toestel luchtvrij zijn. » Voer een dichtheidscontrole UIT. » Schakel de veiligheidsdrukbegrenzer in door de resettoets stevig in te drukken (het toestel wordt met uitgeschakelde veiligheidsdrukbegrenzer geleverd).

Steek de stekker van de temperatuurinstellerkabel op de elektronica. » Monteer de bovenkap, deze moet hoorbaar vastklikken. Controleer de plaatsing van de bovenkap. » Schakel de netspanning in. » Controleer het functioneren van het toestel.

Overdracht van het toestel

» Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan. » Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. » Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Ontlucht het toestel en de koudwatertoevoerleiding (zie hoofdstuk "Instellen").

Zie hoofdstuk "Eerste ingebruikname".

» Koppel het toestel op alle polen los van het elektriciteitsnet. » Tap het toestel af (zie hoofdstuk "Onderhoud").

13. Storingen verhelpen

WAARSCHUWING elektrische schok Om het toestel te kunnen controleren, moet er spanning op het toestel staan.

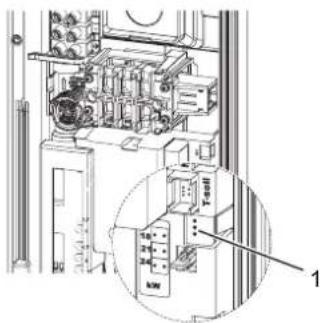

Indicatiemogelijkheden diagnoselampje (LED)

●	rood brandt bij $toring
●	geel brandt tijdens de verwarmingsfunctie
○	groen knippert: toestel met netaansluiting

1 Diagnoselampje

Storing/weergave diagnoselampje Oorzaak Oplossing
Het debiet is te gering. De zeef in het toeistel is vuil. Reinig de zeef.
De nominale temperatuur worden nicht bereikt.	Er ontbreekt een fase. Controller de zekering van de huisinstallatie.	huisinstallatie.
De verwarming schakelt nicht in.	Er wordt gedetecteerd dat er lucht in het water zit en het verwarmingsvermogen worden voor korteijduitgeschakeld.	Na eén minuut gaat het toesteloor in werkung.
Geen warm water en geen lampindi-catie.	De zekering is geactiveerd. Controller de zekering van de huisinstallatie.
	De veiligheidsdrukbegrenzer is uitgeschakeld.	Verhelp de oorzaak van de fouit (bijvoorbeeld een defecte drukspoelkraan).
		Beschem het verwarmingsysteme gegen over-verhütting door een voor bij het toestel geschakelde aflapkraan gedurende eén minuut open te zetten. Daarvoor wordt de druk van het verwarmingssysteme afgevoerd en wordt het verwarmingsysteme afgekoeld.
		Activeer de veiligheidsdrukbegrenzer bij stromingsdruk door op de resetknop te drukken (zie hoofd-stuk "Eerste ingebruikname").
De elektronica is defect. Controller de
			elektronica en verrang indien nodig	de elektronica.
Lampindicatie: groen knippert of brandt constant	De elektronica is defect. Controller de elektronica en vervang indien nodig de elektronica.
geen warm water bij debiet > 2,5 l/min.	De doorstroomhoeveelheidsmeting DFE is Niet aangesloten.	Sluit de stekker van de doorstroomhoeveelheidsmeting waar aan.
De stekker van de doorstroomhoeveelh	eidsmeting is defect.	Controller de doorstroomhoeveelheidsmeting en verrang indien nodig.
Lampindicatie: geei brandt continu, groen knippert	De veiligheidstemperatuurbegrenzer is geactiveerd of onderbroken.	Controller de veiligheidstemperatuurbegrenzer en verrang deze zo nodig.
geen warm water bij debiet > 2,5 l/min.
De elektronica is defect. Controller de
			elektronica en verrang indien nodig	de elektronica.
Lampindicatie: geei brandt continu, groen knippert	De uitloopsensor is gedemonteerd of er is spreke van een leidingbreuk.	Sluit de uitloopsensor aan en verrang indien nodig.
Lampindicatie: rood brandt continu, groen knippert	De koudwatersensor is defect. Controller de elektronica en verrang indien nodig de elektronica.
Er is geen warm water gewenste temperatuur > 45 °C wordeniet bereikt.	De koudwatertoevoertemporatuur is hoger dan 45 °C.	Verlaag de koudwatertoevoertemporatuur maar het toestel.
Lampindicatie: rood brandt continu, groen knippert	De uitloopsensor is defect (kortsluiting).	Controller de uitloopsensor en verrang indien nodig.

14. Onderhoud

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

Het toestel aftappen

U kunt het toestel voor onderhoudswerkzaamheden of ter bescherming tegen vorst aftappen.

WAARSCHUWING verbranding Tijdens het aftappen van het toestel kan er heet water uitlopen.

Sluit de afsluitklep in de nippel of de koudwateraanvoerleiding. Open alle aftappunten. Maak de wateraansluitingen van het toestel los. Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan.

Zeef reinigen

Reinig bij vervuiling de zeef in de koudwaterschroefaansluiting. Sluit de afsluitklep in de koudwateraanvoerleiding voordat u de zeef demonteert, reinigt en weer monteert.

14.1 Technische gegevens Afmetingen en aansluitingen

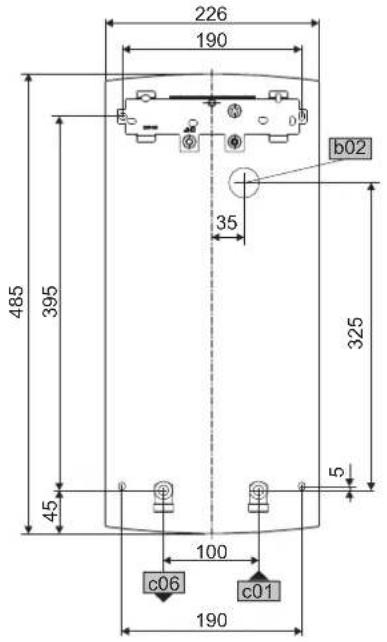

b02 Doorvoer elektriciteitskabels I
c01 Koudwatertoevoer	Buitendraad	G 1/2 A
c06 Warmwateruitloop Buitendraad G 1/2 A

Optionele aansluitmogelijkheden D0000019778

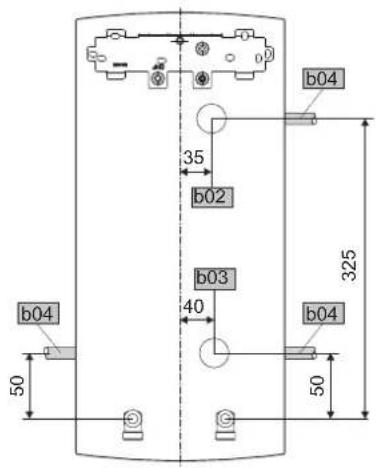

b02 Doorvoer elektriciteitskabels I

b03 Doorvoer elektriciteitskabels II

b04 Doorvoer elektriciteitskabels III

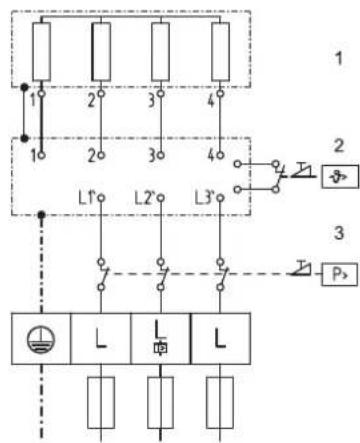

14.2 Elektriciteitsschema 3/PE ~ 380-415 V

1 Verwarming 2 Veiligheidstemperatuurbegrenzer 3 Veiligheidsdrukbegrenzer

Lastafwerprelais LR 1-A

1 Besturingskabel voor het relais van het 2e toestel (bijv. elektrische boilerverwarming). 2 Besturingscontact gaat open als de doorstromer inschakelt.

14.3 Warmwatervermogen

Het warmwatervermogen is afhankelijk van de aanwezige netspanning, het aansluitvermogen van het toestel en de koudwatertoevoertemperatuur. De nominale spanning en het nominaal vermogen staan op het typeplaatje (zie hoofdstuk "Probleemoplossing").

14.4 Toepassingsgebieden / omrekeningstabel

Specifieke elektrische weerstand en specifieke elektrische geleidbaarheid (zie hoofdstuk "Gegevenstabel").

Genormeerde waarde bij 15 °C			20 °C			25 °C
Weerstand ρ	Geleidbaar-heid ω		Weer-stand ρ	Geleidbaar-heid ω		Weer-stand ρ	Geleidbaar-heid ω
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

14.5 Drukverliezen

Kranen

Drukverlies van de kranen bij debiet 10 l/min
Eenhendel mengkraan, ca.	MPa	0,04 - 0,08
Thermostatische kraan, ca.	MPa	0,03 - 0,05
Handdouche, ca.	MPa	0,03 - 0,15

Dimensionering van het buisnet

Voor de berekening van de dimensionering van het buisnet worden voor het toestel een drukverlies van 0,1 MPa aanbevolen.

14.6 Storingen

In geval van storing kunnen in de installatie kortstondige belastingen van maximaal 95 °C bij een druk van 1,2 MPa optreden.

14.7 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27
222392 222394 222395
Fabrikant AEG Haustechnik AEG Haustechnik AEG Haustechnik
Lastprofil		S	S	S
Energiendementsklasse		A	A	A
Jaarliks stroomverbruik	kWh	477	477	481
Energetisch rendement	%	39	39	39
Fabrikstemperatuurinstelling	°C	60	60	60
Geluidsvermögensniveau	dB(A)	15	15	15
Bijzondere info voor efficientiemeting		Geen	Gegevens bij Pmax.	Geen

14.8 Gegevenstabel

		DDLE LCD 18			DDLE LCD 18/21/24			DDLE LCD 27
222392		222394	222395
Elektrische gegevens
Nominate spanning	V	380	400	415	380	400	415	380	400
Nominaal vermogen	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Nominate stroom	A	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Zekering	A	25	25	32	32/32/35	32/32/35	32/32/35	40	40
Fasen			3/PE		3/PE			3/PE
Frequentie	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Specifieke watstand ρ15≥ (bij Økoud ≤25°C)	Ω cm	900	900	1000	900	900	1000	900	900
Specifieke geleidbaarheid σ15≤ (bij Økoud ≤25°C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111
Specifieke watstand ρ15≥ (bij Økoud ≤45°C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200
Specifieke geleidbaarheid σ15≤ (bij Økoud ≤45°C)	μS/cm	830	830	770	830	830	770	830	830
Max. netimpedantie bij 50Hz	Ω	0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Werkingsgebied
Max. toegelaten druk	MPa		1			1		1
Max. toevoertemperatuur voor bijverwarming	°C		45			45		45
Waarden
Max. toegelaten toevoertemperatuur	°C		65			65		65
Aan	l/min		>2,5			>2,5		>2,5
Volumestroombegrenzing bij	l/min		8			8 / 8 / 9		9
Warmwateraanbieding	l/min		9,4			9,4/11,0/12,6		14,2
Δθ bij aanbieding	K		26			26		26
Hydraulische gegevens
Nominate inhoud	I		0,4			0,4		0,4
Uitvoeringen
Temperatuurinstelling	°C		30-60			30-60		30-60
Verwarmingsystem warmtegenerator			Blanke draad			Blanke draad		Blanke draad
Kleur			wit			wit		wit
Beschermingsgraad (IP)			IP25			IP25		IP25
Afmetingen
Hoogte	mm		485			485		485
Breedte	mm		226			226		226
Diepte	mm		93			93		93
Gewichten
Gewicht	kg		3,6			3,6		3,6

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijke garantie wordt alleen verstrekt wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.
