DDLE LCD 182124 - Kocioł AEG - Bezpłatna instrukcja obsługi

Rodzaj produktu	Elektronicznie regulowany przepływowy podgrzewacz wody
Marka	AEG
Model	DDLE LCD 182124 (DDLE LCD 18/21/24)
Wymiary (W x S x G)	485 x 226 x 93 mm
Waga	3,6 kg
Zasilanie elektryczne	3/PE 380-415 V, 50/60 Hz
Moc przyłączeniowa	16,2 do 27 kW w zależności od konfiguracji
Zakres temperatur	30 °C do 60 °C (regulowany w sposób ciągły)
Minimalny przepływ uruchomienia	2,5 l/min
Wydajność ciepłej wody (przy 38 °C)	Do 21,4 l/min w zależności od napięcia i temperatury wejściowej
Maksymalne dopuszczalne ciśnienie	1 MPa (10 bar)
Maksymalna temperatura wody na wejściu	65 °C (45 °C w trybie dogrzewania)
Stopień ochrony	IP25 (IP24 z podłączeniem dolnym)
Klasa efektywności energetycznej	A
Roczne zużycie energii elektrycznej	477-481 kWh
Poziom mocy akustycznej	15 dB(A)
System grzewczy	Goły drut w syntetycznej osłonie, odporny na kamień
Główne funkcje	Regulacja elektroniczna, automatyczne dostosowanie mocy, wyświetlacz temperatury, wykrywanie powietrza, zabezpieczenie przeciwoparzeniowe (wyświetlacz zmienia kolor na czerwony >43 °C)
Konserwacja i czyszczenie	Czyścić wilgotną szmatką; w razie potrzeby odkamieniać wylewki baterii
Bezpieczeństwo	Presostat bezpieczeństwa, ogranicznik bezpieczeństwa, ochrona przed bryzgami wody (IP25), izolacja wszystkich biegunów, instrukcje dla dzieci i osób o ograniczonych zdolnościach
Części zamienne i naprawialność	Używać wyłącznie oryginalnych akcesoriów i części; wymienny układ elektroniczny
Informacje ogólne	Instrukcja obsługi i montażu licząca 100 stron; gwarancja zgodnie z warunkami kraju sprzedaży

Często zadawane pytania - DDLE LCD 182124 AEG

Jak ustawić temperaturę wody?

Obróć pokrętło regulacji temperatury znajdujące się na urządzeniu. Wybrana temperatura wyświetla się na ekranie. Powyżej 43 °C wyświetlacz zmienia kolor z niebieskiego na czerwony, sygnalizując ryzyko oparzenia.

Co zrobić, jeśli urządzenie nie grzeje?

Najpierw sprawdź bezpieczniki w skrzynce elektrycznej. Upewnij się, że przepływ wody jest większy niż 2,5 l/min. Jeśli problem nie ustąpi, skonsultuj się z tabelą rozwiązywania problemów w instrukcji.

Jak odpowietrzyć urządzenie po przerwie w dostawie wody?

Wyłącz urządzenie (odłącz bezpieczniki). Otwórz kran z ciepłą wodą na minutę, aby odpowietrzyć urządzenie i przewód doprowadzający zimną wodę. Następnie przywróć zasilanie.

Jaka jest domyślna moc przyłączeniowa i jak ją zmienić?

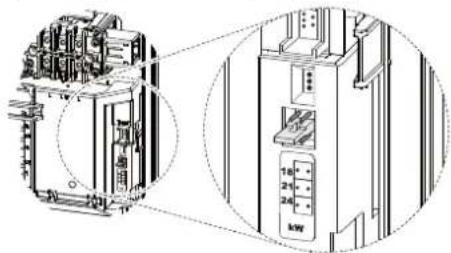

W momencie dostawy urządzenie jest ustawione na 21 kW. Aby zmienić moc, przesuń mostek kodujący na listwie zaciskowej zgodnie z żądaną mocą (18, 21 lub 24 kW). Zaznacz wybraną moc na tabliczce znamionowej.

Jak czyścić urządzenie?

Do czyszczenia zewnętrznej części używaj wilgotnej szmatki. Nie używaj ściernych środków ani rozpuszczalników. W przypadku baterii, w razie potrzeby odkamieniaj wylewki środkiem dostępnym w handlu.

Jaka jest maksymalna temperatura wody na wylocie?

Regulowana temperatura wynosi od 30 °C do 60 °C. Jednak podczas normalnej pracy, jeśli temperatura przekroczy 43 °C, wyświetlacz zmienia kolor na czerwony, aby ostrzec przed ryzykiem oparzenia.

Czy urządzenie może być zainstalowane pod zlewem?

Tak, urządzenie nadaje się do montażu pod zlewem lub nad zlewem. W przypadku montażu pod zlewem należy użyć opcjonalnego zestawu rur przeznaczonego do tego celu. Przestrzegaj szczegółowych instrukcji montażu w instrukcji.

Co oznaczają diody LED diagnostyczne?

Zielony migający: urządzenie pod napięciem. Żółty stały: tryb grzania. Czerwony stały: usterka. Aby zinterpretować kombinacje, skonsultuj się z tabelą rozwiązywania problemów w instrukcji.

Jak opróżnić urządzenie na zimę?

Zamknij zawór odcinający zimną wodę. Otwórz wszystkie krany czerpalne. Odłącz przyłącza hydrauliczne. Urządzenie zawiera jeszcze trochę wody; chroń je przed mrozem.

Jaka jest klasa energetyczna tego podgrzewacza?

Ten przepływowy podgrzewacz wody ma klasę efektywności energetycznej A, roczne zużycie energii około 477 kWh i sprawność 39%.

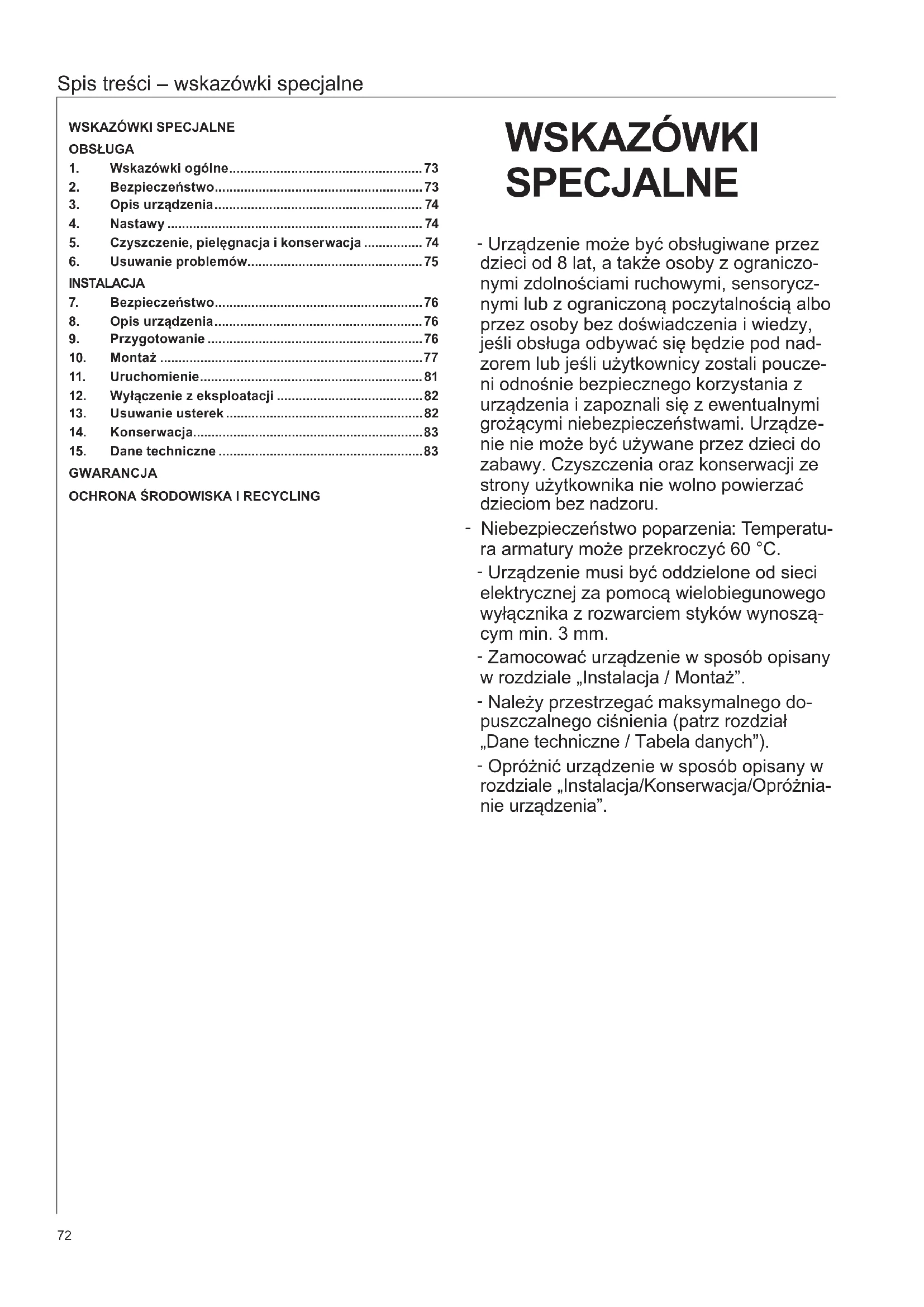

INSTRUKCJA OBSŁUGI DDLE LCD 182124 AEG

Elektronicznie regulowany przepływowy ogrzewacz wody

Instrukcja obsługi i montażu 72

Pojemnościowy podgrzewacz wody z elektronicznym sterowaniem

Obsługa i instalacja 86

BESONDERE HINWEISE

BEDIENUNG

1. Wskazówki ogólne 73
2. Bezpieczeństwo 73 3. Opis urządzenia 74
3. Nastawy 74
4. Czyszczenie, pielęgnacja i konserwacja 74
5. Usuwanie problemów 75

INSTALACJA

1. Bezpieczeństwo 76
2. Opis urządzenia 76
3. Przygotowanie 76
4. Montaż 77

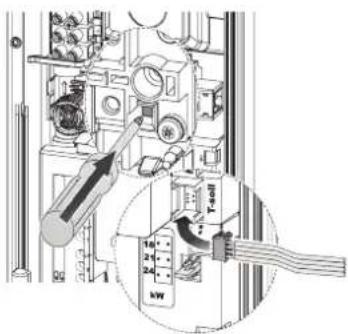

5. Uruchomienie 81

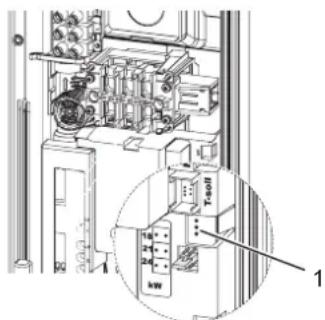

6. Wyłączenie z eksploatacji 82
7. Usuwanie usterek 82
8. Konserwacja 83
9. Dane techniczne 83

GWARANCJA

OCHRONA ŚRODOWISKA I RECYKLING

WSKAZÓWKI SPECJALNE

• Urządzenia mogą być obsługiwane przez dzieci od 8 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością albo przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy dostali pouczenie odnośnie bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi grożącymi niebezpieczeństwami. Urządzenia nie są przeznaczone do zabawy. Czyszczenia oraz konserwacje strony użytkownika nie wolno powierzać dzieciom bez nadzoru.
• Niebezpieczeństwo poparzenia: Temperatura armatury nie powinna przekraczać 60°C
• Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.
• Zamocować urządzenia w sposób opisany w rozdziale „Instalacja / Montaż".
• Należy przestrzegać maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Dane techniczne / Tabela danych").
• Opróżnić urządzenia w sposób opisany w rozdziale „Instalacja/Konserwacja/Opróżnianie urządzenia".

OBSŁUGA

1. Wskazówki ogólne

Rozdziały „Wskazówki specjalne" i „Obsługa" są przeznaczone dla użytkowników końcowych urządzenia i specjalistów.

Rozdział "Instalacja" przeznaczony jest dla SPECJALISTY.

Wskazówka

Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania.

W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE - rodzaj zagrożenia W tym miejscu wskazówki dotyczące bezpieczeństwa.

» W tym miejscu są określone środki zapobiegające zagrożeniu.

1.1.2 Symbole i rodzaje zagrożenia

Symbol Rodzaj zagrożenia
!	Obrażeniacialea
	Porażenie prȩdom elektrycznym
	Poparzenie(Poparzenie)

1.1.3 Hasła ostrzegawcze

HASŁO OSTRZE-GAWCZE	Znaczenia
ZAGROZENIE Wskazówki, ktorych nieprestrzeganie prowadzi do cięzkich obrażnychciał lub smierci.	OSTRZEZNIE Wskazówki, ktorych nieprestrzeganie są pro-wadzić do cięzkich obrażnychciał lub smierci.
OSTROZNIE Wskazówki, ktorych nieprestrzeganie są pro-wadzić do srednich lub lekkich obrażnychciał.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Ogólne wskazówki są oznaczone symbolem umieszczonym obok.

Należy dokładnie zapoznać się z treścią wskazówek.

Symbol Znaczenia
!	Szkody materialne (uszkidzienie urzadzenia, szkody następcze, szkody ekologiczn)
	Utylizacja urzadzenia

Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.

1.3 Jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do użytku domowego. Nieprzeszkolone osoby mogą bezpiecznie z niego korzystać. Urządzenie może być stosowane również poza domem, np. w małych przedsiębiorstwach, pod warunkiem takiego samego użytkowania.

Urządzenie ciśnieniowe jest przeznaczone do wody użytkowej lub wstępnie podgrzanej. Urządzenie ma służyć do zasilania co najmniej jednego punktu poboru wody. Inne lub wykraczające poza obowiązujące ustalenia zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego wyposażenia dodatkowego.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

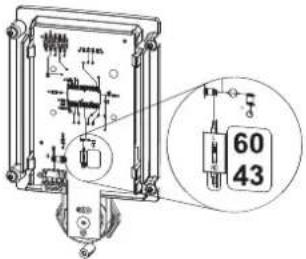

OSTROŻNIE poparzenie

Podczas pracy temperatura armatury może osiągnąć wartość powyżej 60°C.

W przypadku temperatur na wylocie wyższych niż 43°C istnieje niebezpieczeństwo poparzenia.

OSTROŻNIE: poparzenie

Temperatura ciepłej wody przy zasilaniu wodą wstępnie podgrzaną, np. przy instalacji solarnej, może różnić się od nastawionej temperatury zadanej.

OSTRZEŻENIE: obrażenia ciała

Urządzenie może być obsługiwane przez dzieci od 8 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością albo przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy dostali pouczenie odnośnie bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi grożącymi niebezpieczeństwami. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenia oraz konserwacji ze strony użytkownika nie wolno powierzać dzieciom bez nadzoru.

Jeżeli urządzenie będzie obsługiwane przez dzieci lub osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością, zaleca się zastosowanie na stałe ogranicznika temperatury. Nastawienie ograniczenia można zlecić specjaliście.

Szkody materialne

Obowiązkiem użytkownika jest zabezpieczenie urządzenia i armatury przed mrozem.

2.3 Oznaczenie CE

Oznaczenie CE zapewnia, że urządzenie spełnia wszystkie podstawowe wymagania:

Dyrektywy niskonapięciowej, Dyrektywy w sprawie kompatybilności elektromagnetycznej

Maksymalna dopuszczalna impedancja sieci jest podana w rozdziale „Dane techniczne”.

2.4 Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

Krajowe dopuszczenia i certyfikaty: Niemcy

Zgodnie z niemiecką ustawą budowlaną dla urządzenia zostało wystawione ogólne świadectwo budowlane stwierdzające spełnianie wymogów dotyczących emisji hałasu.

3. Opis urządzenia

Elektronicznie regulowany przepływowy ogrzewacz wody z automatycznym dopasowaniem mocy utrzymuje stałą temperaturę na wylocie do granicy mocy. Potem temperaturę wybiera się za pomocą armatury czerpalnej.

System grzewczy

System grzewczy z otwartą grzałką wyposażony jest w odporny na ciśnienie płaszcz z tworzywa sztucznego. W systemie grzewczym można podgrzewać wodę o niskiej i wysokiej zawartości wapnia, ponieważ jest on w dużym stopniu odporny na zawapnienie. System grzewczy zapewnia szybkie i wydajne przygotowanie ciepłej wody.

Wskazówka

Urządzenie jest wyposażone w funkcję wykrywania powietrza, która w znacznym stopniu zapobiega uszkodzeniom systemu grzewczego. Jeżeli podczas poboru do urządzenia dostanie się powietrze, urządzenie wyłącza moc grzewczą na jedną minutę, chroniąc tym samym system grzewczy.

4. Nastawy

Można bezstopniowo nastawiać temperaturę na wylocie ciepłej wody. Wybrana temperatura zostanie pokazana. W przypadku temperatur powyżej 43°C kolor wskazania zmienia się z niebieskiego na czerwony w celu prezentacji niebezpieczeństwa oparzenia.

Jeżeli przy całkowicie otwartym zaworze poboru i nastawieniu maksymalnej temperatury na wylocie nie jest osiągana wymagana temperatura, oznacza to, że do urządzenia przepływa mniejsza ilość wody niż system grzewczy może podgrzać (urządzenie na granicy mocy).

» Należy zredukować ilość wody na zaworze poboru.

Zalecane nastawienie przy eksploatacji z armaturą termostatyczną

W urządzeniu nastawić temperaturę maksymalną.

W przypadku przerwania dopływu wody:

Szkody materialne

Po przywróceniu zasilania w wodę należy ponownie uruchomić urządzenie, wykonując poniższe czynności, aby nie uszkodzić systemu grzewczego z odkrytą grzałką.

» Odłączyć urządzenie od źródła zasilania, wyłączając bezpieczniki. » Otworzyć armaturę na minutę, aż urządzenie i podłączony przewód doprowadzający zimną wodę zostaną odpowietrzone. » Włączyć ponownie zasilanie sieciowe.

5. Czyszczenie, pielęgnacja i konserwacja

» Nie wolno używać środków czyszczących o właściwościach żrących lub zawierających rozpuszczalniki. Do konserwacji i czyszczenia urządzenia wystarczy wilgotna szmatka.

» Regularnie należy sprawdzać stan armatury. Kamień z wylotu armatury należy usuwać przy użyciu standardowych środków do usuwania osadów wapiennych.

6. Usuwanie problemów

Problem Przyczyna Rozwiązanie
Urzadzenia nie są- cza są mimo calkowy- cie otwartego zagoru ciepiej wody.	Brak napięcia.	Sprawdzić bezpiecz- niki w instalacji do- mowiej.
	Wielkość przyȩphywu jest za mala. Regu- lator strumienia w ar- maturze lub glowica natryskowa jest po- kryta kamieniem lub zanieczyszczona.	Oczyść i/lub od- wapnić regulator strumenia lub glowice natryskowa.
Zadana temperatura > 45 °C nie jest osią- gana.	Zasilanie w wodę jest przerwane.	Odp战略布局 przyȩ- dzenie i przywośd doprowadzacje wody zimnej (patrz roździal „Nastawy").
Temperatura zimnej	wody na wlocie wyno- si > 45 °C.	Zmiejejszość tempera- ture Wojciewiowa wody zimnej.

Jeśli nie można usunąć przyczyny usterki, należy wezwać specjalistę. W celu usprawnienia i przyspieszenia pomocy należy podać numer z tabliczki znamionowej (000000-0000-00000):

INSTALACJA

7. Bezpieczeństwo

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego wyposażenia dodatkowego przeznaczonego do tego urządzenia oraz oryginalnych części zamiennych.

Szkody materialne

Nie wolno przekraczać maksymalnej wartości temperatury na wlocie. Przy wyższych temperaturach może nastąpić uszkodzenie urządzenia. Przed montażem centralnej armatury termostatycznej należy ograniczyć maksymalną temperaturę wody na wlocie.

72 Przepisy, normy i regulacje prawne

Wskazówka

Należy przestrzegać wszystkich krajowych i miejscowych przepisów oraz regulacji prawnych.

• Stopień ochrony IP 25 (ochrona strugoszczelna) jest zapewniony tylko przy prawidłowo zamontowanej tulei kablowej.

Właściwa oporność elektryczna wody nie może być mniejsza niż podana na tabliczce znamionowej. W przypadku sieci wodociągowej należy uwzględnić najniższą oporność elektryczną wody (patrz rozdział "Dane techniczne / Zakresy pracy / Tabela przeliczeniowa"). Informację o właściwej oporności elektrycznej lub elektrycznej przewodności wody można uzyskać w miejscowym zakładzie wodociągowym.

8. Opis urządzenia

8.1 Zakres dostawy

Do urządzenia dołączone są następujące elementy:

Uchwyt ścienny - Sworzeń gwintowany, śruby i kołki do uchwytu ściennego Szablon montażowy 2 złączki podwójne (zimna woda z zaworem odcinającym) Uszczelki płaskie Tulejka przewodu (górnego / dolnego podłączenia elektrycznego) Śruby / kołki do mocowania ściany tylnej w przypadku natynkowego przyłącza wody

8.2 Wyposażenie dodatkowe

Armatura

ADEo 70 WD - armatura ciśnieniowa do wanny

Wyposażenie dodatkowe do montażu

Zestaw rur do montażu poniżej punktu poboru wody, UT 104, przyłącza: natynkowe, G 3/8, góra. Przyłącza wody z zaciskanym połączeniem śrubowym 12 mm.

Uniwersalna rama montażowa

Rama montażowa z przyłączami elektrycznymi.

Zestaw rurek do urządzeń montowanych poniżej punktu poboru wody

Zestaw do montażu poniżej punktu poboru wody nie jest konieczny, gdy przyłącza wody (G 3/8 A) znajdują się powyżej urządzenia.

Zestaw rur do montażu z przemieszczeniem

Zestaw rur z kolankami rurowymi jest wymagany, jeśli planowane jest przesunięcie urządzenia w pionie względem przyłącza wody o 90 mm w dół.

Zestaw rur do przyłączenia gazowego ogrzewacza wody

Zestaw rur jest potrzebny w przypadku instalacji z dostępnymi przyłączami gazowego ogrzewacza wody (przyłącze zimnej wody z lewej strony, ciepłej wody z prawej strony).

Przekaźnik priorytetu (LR 1-A)

Przekaźnik priorytetu do montażu w rozdzielnicy umożliwia przełączanie priorytetowe przepływowego ogrzewacza wody przy równoczesnej pracy na przykład elektrycznych pieców akumulacyjnych.

Centralna armatura termostatyczna ZTA 3/4

Armatura termostatyczna do centralnego mieszania, na przykład przepływowych ogrzewaczy wody z instalacją solarną.

9. Przygotowanie

9.1 Miejsce montażu

Szkody materialne

Urządzenie należy zainstalować w pomieszczeniu, w którym nie występuje ryzyko zamarznięcia.

Urządzenie należy zamontować pionowo i w pobliżu punktu poboru wody.

Urządzenie jest dostosowane do instalacji poniżej lub powyżej punktu poboru wody.

Montaż poniżej punktu poboru wody

1 Dopływ zimnej wody 2 Wylot ciepłej wody

Montaż powyżej punktu poboru wody

1 Dopływ zimnej wody 2 Wylot ciepłej wody

Wskazówki

Zamontować urządzenie na ścianie. Ściana musi posiadać odpowiednią nośność.

9.2 Instalacja wodna

Zawór bezpieczeństwa nie jest wymagany. » Przepłukać dokładnie instalację wodną. » Upewnić się, że osiągnięty został strumień przypływu (patrz Rozdział „Dane techniczne / Tabela danych”, Zal.) Niezbędny do załączenia się urządzenia. Jeśli strumień przypływu nie zostanie osiągnięty, usunąć ogranicznik natężenia przypływu (patrz Rozdział „Montaż / Usuwanie ogranicznika natężenia przypływu”). » Zwiększyć ciśnienie w instalacji wodnej, jeśli nie można uzyskać wymaganego strumienia przypływu przy całkowicie otwartym zaworze poboru.

Armatury

Należy stosować odpowiednie armatury ciśnieniowe. Nie wolno stosować armatur bezciśnieniowych.

Wskazówki

Do tłumienia przepływu nie wolno używać zaworu odcinającego w dopływie zimnej wody. Zadaniem tego zaworu jest odcinanie urządzenia.

Dopuszczalne materiały przewodów wodociągowych

Przewód dopływowy zimnej wody: rura stalowa ocynkowana ogniowo, rura ze stali nierdzewnej, rura miedziana lub rura z tworzywa sztucznego. Przewód wylotowy ciepłej wody: rura ze stali nierdzewnej, rura miedziana lub rura z tworzywa sztucznego.

Szkody materialne

Przy stosowaniu rur z tworzywa sztucznego należy przestrzegać maksymalnej temperatury zasilania i maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Dane techniczne / Tabela danych”).

Elastyczne przyłącza wody

Przy instalacji z wykorzystaniem elastycznych przewodów przyłączeniowych wody nie dopuścić do przykręcenia kolanek rurowych z połączeniami bagnetowymi w urządzeniu. » Przymocować ścianę tylną na dole przy użyciu dodatkowych śrub.

10. Montaż

• Przyłącze elektryczne u góry, instalacja podtynkowa
• Przyłącze wody, instalacja podtynkowa DDLE LCD 18/21/24: moc przyłączeniowa 21 kW, nastawiona fabrycznie

Opis innych sposobów montażu zawiera rozdział "Inne sposoby montażu".

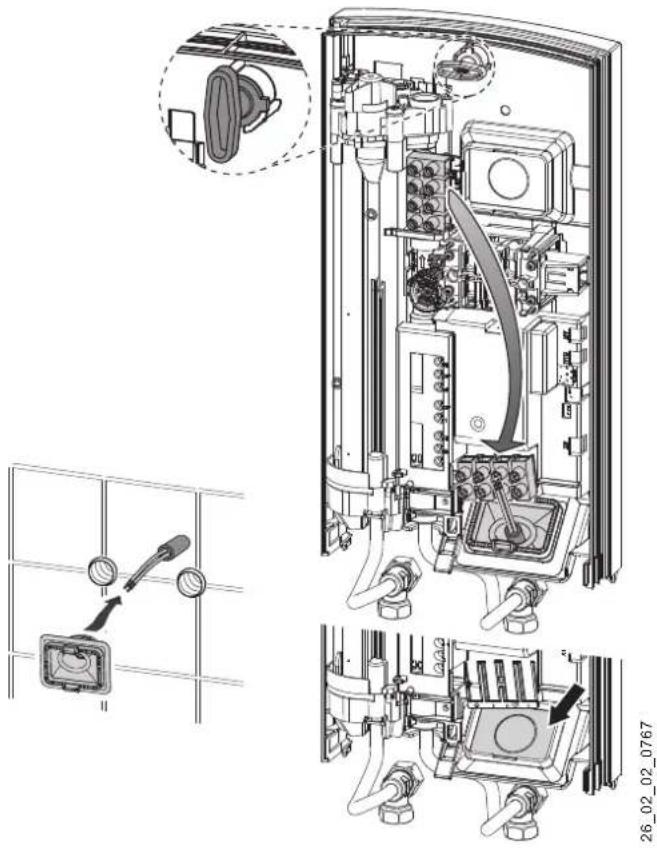

Przyłącze elektryczne podtynkowe dolne. Przyłącze elektryczne natynkowe - Przyłącze z priorytetem. Montaż poniżej punktu poboru wody, przyłącza wody u góry - Natynkowa instalacja wodna. Eksploatacja ze wstępnie podgrzaną wodą. Ograniczenie temperatury

Otwieranie urządzenia

» Otworzyć urządzenie poprzez odchylenie zamknięcia zatrzaskowego.

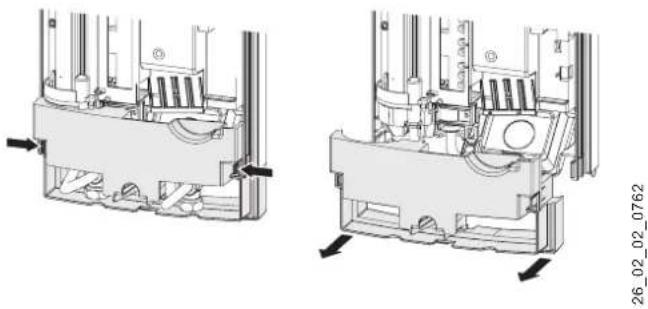

Zdejmij ścianę tylną, naciskając oba haczyki blokujące i pociągając dolną część ścianki tylnej do przodu.

Przygotowanie przyłącza sieciowego

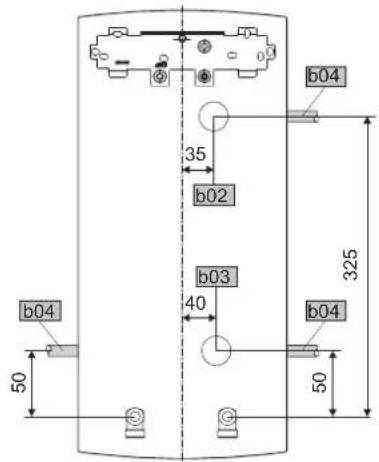

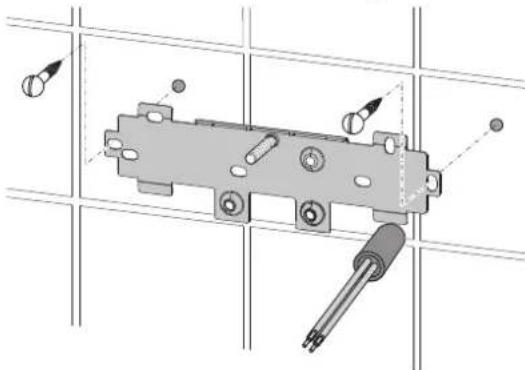

Montaż mocowania ściennego

» Za pomocą szablonu montażowego zaznaczyć otwory do wywiercenia. W przypadku montażu urządzenia z przyłączami wody umieszczonymi na tynku należy dodatkowo oznaczyć otwory mocujące w dolnej części szablonu. Wywiercić otwory i zamocować uchwyt ścienny za pomocą 2 śrub i 2 kołków (śruby i kołki nie są objęte zakresem dostawy). » Zamontować załączony sworzeń gwintowy. » Zamontować uchwyt ścienny.

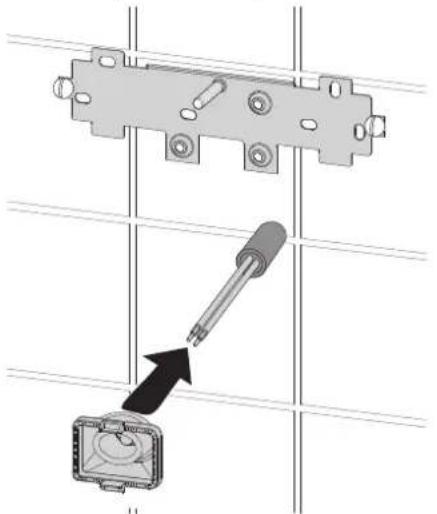

Montaż tulejki kablowej

» Zamontować tulejkę przy przewodzie przyłączeniowym. Jeśli przekrój przewodu jest większy niż 6 mm², trzeba powiększyć otwór w tulejce przewodu.

Podłączanie wody

Szkody materialne

Wszystkie prace instalacyjne w zakresie podłączania wody należy wykonywać zgodnie z przepisami.

» Uszczelnić i wkręcić złączkę podwójną.

Szkody materialne

Do tłumienia przepływu nie wolno używać zaworu odcinającego w dopływie zimnej wody.

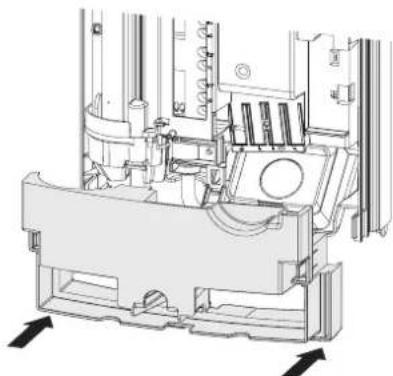

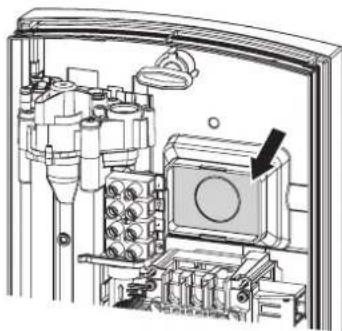

Przygotowanie ściany tylnej

Szkody materialne

W razie wykonania nieodpowiedniego otworu w ścianie tylnej trzeba użyć nowej ściany tylnej.

» W odpowiednich miejscach należy przygotować wyłomy dla tulejki kablowej. W razie potrzeby usunąć ostre krawędzie za pomocą pilnika.

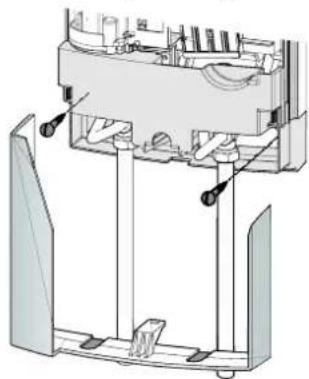

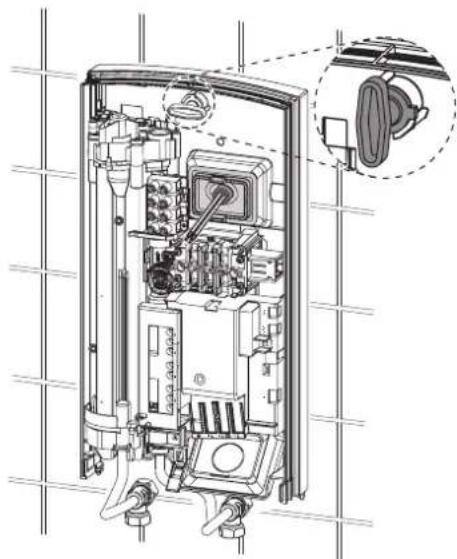

Montaż urządzenia

» Założyć ścianę tylną na sworzeń gwintowany i tulejkę kablową. Przy użyciu obcęgów pociągnąć tulejkę przy przewodzie za haczyki blokujące do ściany tylnej, aż haczyki zatrzasną się w słyszalny sposób. » Usunąć zabezpieczające zatyczki transportowe z przyłączy wody. » Docisnąć mocno ścianę tylną i zablokować przetyczkę mocującą, obracając o 90°.

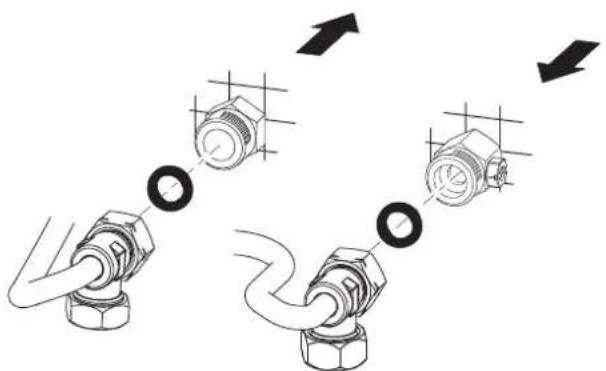

Przykręcić rury przyłączeniowe wody z uszczelkami płaskimi do złączy podwójnych.

Szkody materialne

Przy eksploatacji urządzenia sitko musi być zamontowane.

» W trakcie wymiany urządzenia sprawdzić, czy dostępne jest sito (patrz rozdział „Konserwacja").

Usuwanie / wymiana ogranicznika przepływu

Wskazówka

W przypadku używania armatury termostatycznej nie wolno demontować ogranicznika przepływu.

1 Krążek kształtowy z tworzywa sztucznego 2 Ogranicznik przepływu

» Usunąć ogranicznik przepływu i z powrotem zamontować krążek kształtowy z tworzywa sztucznego.

DDLE LCD 18/21/24: Wymiana ogranicznika przepływu

» Po wybraniu mocy przyłączeniowej 24 kW wbudowany ogranicznik przepływu (kolor biały) należy wymienić na dostarczony ogranicznik przepływu (pomarańczowy, przymocowany do rurki zimnej wody).

Wykonanie przyłącza elektrycznego

OSTRZEŻENIE porażenie prądem elektrycznym Wszystkie elektryczne prace przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami.

OSTRZEŻENIE porażenie prądem elektrycznym Podłączenie do sieci elektrycznej jest dopuszczalne tylko w postaci przyłącza stałego w połączeniu z wyjmowaną tulejką kablową. Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.

OSTRZEŻENIE porażenie prądem elektrycznym Urządzenie należy koniecznie podłączyć do przewodu ochronnego.

Szkody materialne Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym.

» Podłączyć elektryczny przewód przyłączeniowy do zacisku sieciowego (patrz rozdział „Dane techniczne / Schemat połączeń”).

DDLE LCD 18/21/24: przyłączanie wtyczki kodującej

Urządzenie dostarczane jest z mocą nastawioną na 21 kW. W celu przestawienia na inną moc przyłączeniową należy wykonać następujące czynności:

» Przełączyć wtyczkę kodującą zgodnie z wybraną mocą przyłączeniową (moc przyłączeniowa do wyboru i zabezpieczenie urządzenia patrz rozdział „Dane techniczne / Tabela danych”). » Zaznaczyć wybraną moc przyłączeniową na tabliczce znamionowej. Użyć do tego celu długopisu.

Montaż dolnej części ściany tylnej

2602021348

» Zamontować dolną część ściany tylnej w ścianę tylną i zatrzasnąć dolną część. » Wyrównać zamontowane urządzenie, zwalniając przetyczkę mocującą, wyrównując przyłącze elektryczne i ścianę tylną, a następnie z powrotem dokręcając przetyczkę mocującą. Jeżeli ściana tylna urządzenia nie przylega płasko, urządzenie można przymocować u dołu przy użyciu dwóch dodatkowych śrub.

10.2 Inne sposoby montażu

10.2.1 Przyłącze elektryczne podtynkowe dolne

» Zamontować tulejkę przewodu.

Szkody materialne W razie wykonania nieodpowiedniego otworu w ścianie tylnej trzeba użyć nowej ściany tylnej.

» W odpowiednich miejscach ściany tylnej przygotować otwory dla tulejki kablowej. W razie potrzeby usunąć ostre krawędzie za pomocą pilnika. » Przełożyć sieciowy zacisk przyłączeniowy w urządzeniu z góry do dołu. » Założyć ścianę tylną na sworzeń gwintowy i tulejkę kablową. Przy użyciu obcęgów pociągnąć tulejkę przewodu za haczyki blokujące do ściany tylnej, aż haczyki zatrzasną się w słyszalny sposób. » Docisnąć mocno ścianę tylną i zablokować przetyczkę mocującą, obracając ją w prawo o 90°

10.2.2 Przyłącze elektryczne natynkowe

Wskazówka Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.

» Zmienić tabliczkę znamionową. Skreślić „IP 25" i zaznaczyć pole „IP 24". Użyć do tego celu długopisu.

Szkody materialne W razie wykonania nieodpowiedniego otworu w ścianie tylnej trzeba użyć nowej ściany tylnej.

» Wyciąć lub równo wyłamać niezbędny otwór w ścianie tylnej (pozycje patrz Rozdział „Dane techniczne / Wymiary i przyłącza"). W razie potrzeby usunąć ostre krawędzie za pomocą pilnika.

» Przeciągnąć elektryczny kabel przyłączeniowy przez tulejkę kablową i podłączyć go do zacisku sieciowego.

10.2.3 Przyłącze przyłączeniowe priorytetu

Przy stosowaniu innych urządzeń elektrycznych, jak np. elektryczne piece akumulacyjne, przekaźnik priorytetu należy zamontować w rozdzielnicy. Odcięcie odbywa się podczas pracy ogrzewacza przepływowego.

Szkody materialne

Fazę oraz przekaźnik priorytetu należy podłączyć do odpowiednio oznaczonego zacisku sieciowego w urządzeniu (patrz rozdział „Dane techniczne / Schemat połączeń”).

10.2.4 Montaż poniżej punktu poboru wody, przyłącza wody u góry

Montaż urządzenia poniżej punktu poboru wody z przyłączami wody u góry właściwy jest przy zastosowaniu dodatkowego zestawu rur do urządzeń montowanych poniżej punktu poboru wody. Wyłamać otwory do przeprowadzenia rurek wody w ścianie tylnej i zamontować zestaw rur.

10.2.5 Natynkowa instalacja wodna

Wskazówka

Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.

» Zmienić tabliczkę znamionową. Skreślić „IP 25” i zaznaczyć pole „IP 24”. Użyć do tego celu długopisu.

» Zamontować korki z uszczelkami, aby zamknąć przyłącze podtynkowe. » Zamontować odpowiednią armaturę ciśnieniową.

» Zatrzasnąć dolną część ściany tylnej w górnej części ściany tylnej. » Skręcić rurki przyłączeniowe z urządzeniem. » Przymocować ścianę tylną na dole przy użyciu dodatkowych śrub.

Szkody materialne

W razie wykonania nieodpowiedniego otworu w ścianie tylnej trzeba użyć nowej ściany tylnej.

Równo wyłamać otwory w pokrywie urządzenia. W razie potrzeby usunąć ostre krawędzie za pomocą pilnika. Wsunąć dolną część ścianki tylnej pod uchwyty przyczeniowe armatury i zaczepić ją. Dokręcić uchwyty przyczeniowe z urządzeniem.

10.2.6 Eksploatacja ze wstępnie podgrzaną wodą

Przed montażem centralnej armatury termostatycznej można ograniczyć maksymalną temperaturę na wlocie.

10.2.7 Ograniczenie temperatury

OSTROŻNIE: poparzenie

Przy zasilaniu wodą wstępnie podgrzaną nastawione ograniczenia temperatury lub zabezpieczenie przed poparzeniem mogą być nieskuteczne.

W takim przypadku ograniczyć temperaturę na centralnej armaturze termostatycznej wbudowanej w urządzenie.

Ograniczenie temperatury należy nastawić po wewnętrznej stronie pokrywy urządzenia na 43°C

Przestawić ograniczenie temperatury na 43°C

Po aktywacji ograniczenia temperatury można wybierać już tylko temperatury w zakresie od 30 do 43°C

10.3 Zakończenie montażu

Otworzyć zawór odcinający w złączce podwójnej lub w przewodzie doprowadzającym wodę zimną.

11. Uruchomienie

OSTRZEŻENIE: porażenie prądem elektrycznym. Uruchomienie musi zostać przeprowadzone wyłącznie przez specjalistę przy przestrzeganiu przepisów bezpieczeństwa.

11.1 Pierwsze uruchomienie

» Kilkakrotnie otworzyć i zamknąć wszystkie podłączone zawory dopływu wody aż do usunięcia całego powietrza z przewodów i urządzenia. » Przeprowadzić kontrolę szczelności. » Uaktywnić ogranicznik ciśnienia bezpieczeństwa, wciskając na stałe przycisk resetowania (urządzenie dostarczane jest z wyłączonym ogranicznikiem ciśnienia bezpieczeństwa). » Podłączyć wtyczkę przewodu regulatora temperatury do układu elektronicznego. » Zamontować pokrywę urządzenia w taki sposób, aby w słyszalny sposób zatrzasnęła się. Sprawdzić osadzenie pokrywy urządzenia. Włączyć napięcie sieciowe. » Sprawdzić sposób pracy urządzenia.

Przekazanie urządzenia

» Objaśnić użytkownikowi sposób działania urządzenia i zapoznać go ze sposobem użytkowania. » Poinformować użytkownika o potencjalnych zagrożeniach, zwłaszcza o ryzyku poparzenia. » Przekazać niniejszą instrukcję.

11.2 Ponowne uruchomienie

Odpowietrzyć urządzenie i przewód doprowadzający wodę zimną (patrz rozdział „Nastawy").

Patrz rozdział „Pierwsze uruchomienie".

12. Wyłączenia z eksploatacji

» Odłączyć wszystkie żyły zasilania urządzenia od przyłącza sieciowego. » Opróżnić urządzenie (patrz rozdział „Konserwacja").

OSTRZEŻENIE porażenie prądem elektrycznym Aby można było sprawdzić urządzenie, należy doprowadzić do niego napięcie sieciowe.

Możliwe wskazania lampki diagnostycznej (LED)

czerwony świeci	sie w razie usterek
źolty świeci sąwtrybie grzania
zielony	pulsuje: urzadzenia podłaczone do sieci

1 Wskaźnik diagnostyczny

Usterka / Wskazanie wskăznika diagnostycznégo	Przyczyna Rozwiązanie
Zbyt maly przypełny. Zanieczyszczone sitko w urzadzeniu. Wyczyśćc sitko.
Zadana temperatura nie jest osiagana.	Brak fazy.	Sprawdzić bezpiecznik w instalacji domowej.
Ogrzewanie nie sączna są.	W wodzie zostawi wykrytegowirze, co chwilowo wychyca moc grzewcza.	Urzadzenia powraca do pracy po minucie.
Brak cieptej wody i brak wskazania na wskăzniku.	Zadziały bezpiecznik.	Sprawdzić bezpiecznik w instalacji domowej.
	Ogranicznik cijsnienia bezpiecieństwa spowodowy wychyczenie.	Usunęć przyczynę będu (na przykład uszkodzony element przyȩplukujucy).
		Zabezpiecznych system grzewczy przyded przyegrzania, otwierajć na minute zawór podoru znejduźcy są za urzadzeniem. Powoduje to zredukowanie cijsnienia i schlodzenia systemu grzewczego.
		Aktywować ogranicznik cijsnienia bezpiecieństwa przy cijsnieniu przypełwu, naciskAAC przycysk rese-towania (patrz rozdziary „Pierwsze uruchomienie").
	Elektronika uszkodzona.	Sprawdzić uklad elektroniczny, a w razie potrzeby wymienić go.
Wskazanie kontrolki: kolor zielony, mi-ganie lub swiatto ciagle	Elektronika uszkodzona.	Sprawdzić uklad elektroniczny, a w razie potrzeby wymienić go.
Brak cieplej wody przy przypełwie >2,5 l/min.	Kontrola przypełwu DFE nie jest podstawzone.	Z powrotem podȩczyć wynczek kontroli przypełwu.
	Wyzczka kontroli przypełwu jest uszkodzona.	Sprawdzić zespÓI kontroli przypełwu a w razie po-trzeby wymienić go.
Wskazanie kontrolki: kolor zóły - swiatto ciagle, kolor zielony miga, brak cieplej wody przy przypełwie >2,5 l/min.	Ogranicznik temperatury bezpiecieństwa zadziały lub jest uszkodzony.	Sprawdzić ogranicznik temperatury bezpiecieństwa, a w razie potrzeby wymienić go.
	System grzejny jest uszkodzony.	Zmierzyć opornyść systemu grzejnégo, ew. wymienić opornik.
	Elektronika uszkodzona.	Sprawdzić uklad elektroniczny, a w razie potrzeby wymienić go.
Wskazanie kontrolki: kolor zóły - swiatto ciagle, kolor zielony miga	Wyciaginiety czujnik wylotowy lub uszkodzennie przewodu.	Wetknąć czujnik wylotowy, a w razie potrzeby wymienić.
Wskazanie kontrolki: kolor czerwony - swiatto ciagle, kolor zielony miga	Uszkodzony czujnik zimnej wody.	Sprawdzić uklad elektroniczny, a w razie potrzeby wymienić go.
Brak cieplej wody, zydana temperatura >45 °C nie jest osiagana.	Temperatura dopłowu zimnej wody jest wyźsa znej 45 °C.	Zmiejejszych temperatury wody zimnej doprowadznej do urzadzenia.
Wskazanie kontrolki: kolor czerwony - swiatto ciagle, kolor zielony miga	Czujnik wylotowy jest uszkodzony (zwarcie).	Sprawdzić czujnik wylotowy, a w razie potrzeby wymienić go.

14. Konserwacja

OSTRZEŻENIE: porażenie prądem elektrycznym. Przed przystąpieniem do wszelkich prac należy odłączyć wszystkie żyły zasilania urządzenia od przyłącza sieciowego.

Opróżnianie urządzenia

Urządzenie można opróżnić w celu przeprowadzenia prac konserwacyjnych lub zabezpieczenia go przed mrozem.

OSTRZEŻENIE: poparzenie. Podczas opróżniania urządzenia może wypłynąć gorąca woda.

Zamknąć zawór odcinający w złączce podwójnej lub w przewodzie doprowadzającym wodę zimną. » Otworzyć wszystkie zawory spustowe. » Odkręcić wszystkie przyłącza wody do urządzenia. » Zdemontowane urządzenie przechowywać w miejscu zabezpieczonym przed mrozem, ponieważ resztki wody pozostałe w urządzeniu mogą doprowadzić do rozsadzenia i uszkodzenia.

Czyszczenie sitka

Wyczyścić sitko w śrubowym przyłączu zimnej wody. Przed demontażem, wyczyszczeniem i ponownym montażem sitka zamknąć zawór odcinający w przewodzie doprowadzającym wodę zimną.

15. Dane techniczne

15.1 Wymiary i przyłącza

b02 Przepust na przyzewody elektryczne I
c01 Dophy wimnej wody Gwint zewétrzny	G 1/2 A
c06 Wylot cieplej wody Gwint zewétrzny	G 1/2 A

Inne możliwości podłączenia

b02	Przepust na przyzewody elektryczne I
b03	Przepust na przyzewody elektryczne II
b04	Przepust na przyzewody elektryczne III

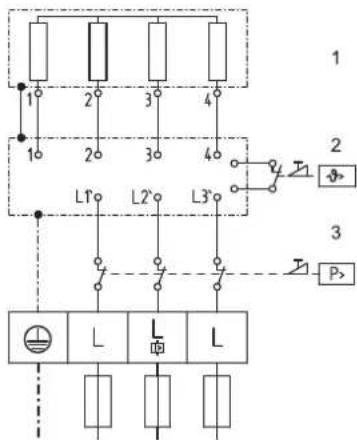

15.2 Schemat połączeń elektrycznych

3/PE ~ 380-415V

1 Ogrzewanie 2 Ogranicznik temperatury bezpieczeństwa 3 Ogranicznik ciśnienia bezpieczeństwa

Przekaźnik priorytetu LR 1-A

1 Przewód sterujący do stycznika drugiego urządzenia (np. elektrycznego pieca akumulacyjnego). 2 Zestyk sterujący otwiera się po włączeniu przepływowego ogrzewacza wody.

15.3 Wydajność ciepłej wody

Wydajność ciepłej wody zależy od napięcia sieciowego, mocy przyłączeniowej urządzenia i temperatury na wlocie zimnej wody. Napięcie znamionowe i moc znamionowa są podane na tabliczce znamionowej (patrz rozdział „Usuwanie problemów").

Moc przyłączeniowa w kW Wydajnosć ciepiej wody przy 38 °C
Napiȩcie znamionowe Temperatura dopłyjawość wody zimnej
380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

15.4 Zakresy pracy / Tabela przeliczeniowa

Oporność elektryczna właściwa i przewodność elektryczna właściwa (patrz rozdział „Tabela danych").

Wartosć znamionowa przy 15°C			20 °C			25 °C
Opor-nosć ρ	Przewodnosćσ	Opor-nosć ρ	Przewodnosćσ			Opor-nosć ρ	Przewodnosćσ
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

15.5 Straty ciśnienia

Armatura

Strata clísnienia w armaturze przy strumleniu przypełwyu 10 l./min
Jednouchwytowa armatura mieszȩca, ok.	MPa 0,04 - 0,08
Armatura termostatyczna, ok.	MPa 0,03 - 0,05
Natrysk ręczny, ok.	MPa 0,03 - 0,15

Wymiarowanie sieci rur

Przy wymiarowaniu sieci rur zaleca się zastosowanie dla urządzenia straty ciśnienia wynoszącej 0,1 MPa.

15.6 Warunki awaryjne

W razie awarii instalacji mogą chwilowo występować obciążenia maks. 95°C przy ciśnieniu 1,2 MPa.

15.7 Dane dotyczące zużycia energii

Dane produktu odpowiadają rozporządzeniom UE dotyczącym dyrektywy ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią (dyrektywa ErP).

		DDLE LCD 18	DDLE LCD 18/21/24	DDLE LCD 27
		222392	222394	222395
Producent		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Profil obciąȩne		S	S	S
Klasa efektywnosci energetycznej		A	A	A
Roczny Pols不可或缺 prȩdu	kWh	477	477	481
Współczynnik sprawność energetycznej	%	39	39	39
Fabryczne ustawienia temperatury	°C	60	60	60
Poziom mocy akustycznej	dB(A)	15	15	15
Specjalne wskazówki dotyczȩce pomiaru efek-tywnosci		Brak	Informacja o wartosci Pmax.	Brak

15.8 Tabela danych

DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27
222392 222394 222395
Dane elektryczne
Napiȩcie znamionowe	V	380	400	415	380	400	415	380	400
Moc znamionowa	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Prȩd znamionowy	A	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Zabweźpieczenia	A	25	25	32	32/32/35	32/32/35	32/32/35	40	40
Fazy		3/PE			3/PE			3/PE
Cȩstotliwość	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Opornyność wȩsciwa ρ 15 ≥ (przy odzimna ≤ 25 °C)	Ω cm	900	900	1000	900	900	1000	900	900
Przewodność wȩsciwa σ 15 ≤ (przy odzimna ≤ 25 °C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111
Opornyość wȩsciwa ρ 15 ≥ (przy odzimna ≤ 45°C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200
Przewodność wȩsciwa σ 15 ≤ (przy odzimna ≤ 45°C)	μS/cm	830	830	770	830	830	770	830	830
Maks. impedancja sieci przy 50 Hz	Ω	0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Zakres stosowania
Maks. dopuszczalne ciasnienie	MPa	1			1			1
Maks. temp. podgrzanej wody na wlocie	°C	45			45			45
Parametry
Maks. dopuszczalna temperatura na wlocie wody	°C	65			65			65
Przeptyw walczeniowy	l/min	>2,5			>2,5			>2,5
Ograniczenia strumienia przy przeptywu przy	l/min	8			8 / 8 / 9			9
Wydajność cieplej wody	l/min	9,4			9,4/11,0/12,6			14,2
Δθ przy przygotowaniu cieplej wody	K	26			26			26
Parametry hydrauliczne
Pojemnosć znamionowa	I	0.4			0.4			0.4
Wykonania
Regulacja temperatury	°C	30-60			30-60			30-60
System grzejny wytnicornica ciepla		Z odkryta grz空气质量			Z odkryta grz空气质量			Z odkryta grz空气质量
Kolor		Bialy			Bialy			Bialy
Stopié ochrony (IP)		IP25			IP25			IP25
Wymiary
Wysokość	mm	485			485			485
Szerokość	mm	226			226			226
Głowobokość	mm	93			93			93
Masy
Masa	kg	3,6			3,6			3,6

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmują warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek COREK jest dystrybutorem naszych produktów, gwarancji należy udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek COREK nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.

1. Usuwanie usterek 89

Montaż

1. Technika bezpieczeństwa.. 90
2. Opisanie urządzenia 90
3. Podgotowawcze środki 90
4. Montaż 91
5. Wprowadzenie do eksploatacji 95
6. Wyłączenie z eksploatacji .95
7. Usuwanie usterek 96
8. Techniczne obsługiwanie.. 97
9. Techniczne charakterystyki 97

Gwarancja

Ochrona otaczającego środowiska i utylizacja

Specjalne wskazania

-Dzieciom starszym niż 8 lat, a także osobom z ograniczonymi fizycznymi, sensorycznymi lub umysłowymi zdolnościami, nie mającym doświadczenia i nie znającym informacji o przyrządzie, wolno używać przyrządu tylko pod nadzorem innych osób lub po odpowiednim przeszkoleniu o zasadach bezpiecznego używania i potencjalnych zagrożeniach w przypadku nieprzestrzegania tych zasad. Nie dopuszczać do zabaw dzieci z przyrządem. Dzieci mogą wykonywać czyszczenie przyrządu i te rodzaje technicznego obsługiwania, które zwykle są wykonywane przez użytkownika, tylko pod nadzorem dorosłych.

• Uwaga! Armatura może nagrzewać się do temperatury powyżej 60°C - urządzenie należy odłączyć od sieci z rozwarcie wszystkich styków nie mniej niż 3 mm na wszystkich biegunach.
• Zamocować urządzenie, jak opisano w rozdziale «Instalacja/Montaż».
• Upewnić się, że ciśnienie nie przekracza maksymalnego dopuszczalnego (patrz rozdział «Dane techniczne / Tabela parametrów»). - Przy opróżnianiu urządzenia należy postępować zgodnie z instrukcjami rozdziału «Montaż / Obsługa techniczna / Opróżnianie urządzenia».

EKSPLOATACJA

1. Ogólne wskazówki

Rozdziały «Specjalne wskazówki» i «Eksploatacja» przeznaczone są dla użytkownika i specjalisty.

Rozdział «Montaż» przeznaczony jest dla specjalisty.

Wskazówka

Przed rozpoczęciem eksploatacji należy uważnie przeczytać niniejszą instrukcję i zachować ją.

W razie potrzeby przekazać niniejszą instrukcję następnemu użytkownikowi.

1.1 Wskazówki dotyczące bezpieczeństwa technicznego

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa technicznego

SŁOWO SYGNAŁOWE OZNACZA NIEBEZPIECZEŃSTWO

Tutaj podano możliwe konsekwencje nieprzestrzegania wskazówek dotyczących bezpieczeństwa technicznego.

Tutaj podano środki zapobiegania niebezpieczeństwu.

1.1.2 Symbole i oznaczenia
