Produkttyp	Elektronisch geregelter Durchlauferhitzer
Marke	AEG
Modell	DDLE LCD 182124 (DDLE LCD 18/21/24)

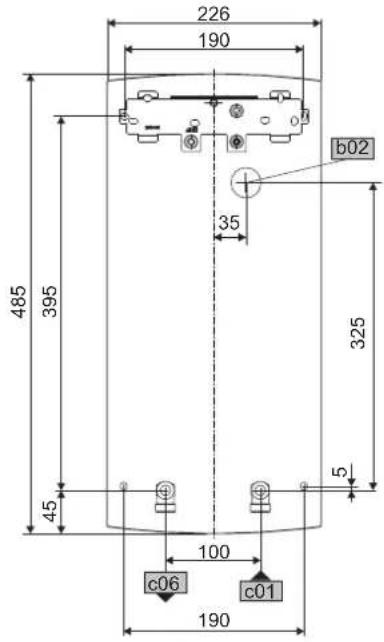

Abmessungen (H x B x T)	485 x 226 x 93 mm
Gewicht	3,6 kg
Stromversorgung	3/PE 380-415 V, 50/60 Hz
Anschlussleistung	16,2 bis 27 kW je nach Konfiguration
Temperaturbereich	30 °C bis 60 °C (stufenlos einstellbar)
Mindestdurchfluss zur Auslösung	2,5 l/min
Warmwasserleistung (bei 38 °C)	Bis zu 21,4 l/min je nach Spannung und Eingangstemperatur
Maximal zulässiger Druck	1 MPa (10 bar)
Maximale Eingangswassertemperatur	65 °C (45 °C im Aufheizbetrieb)
Schutzart	IP25 (IP24 bei untenliegendem Anschluss)
Energieeffizienzklasse	A
Jährlicher Stromverbrauch	477-481 kWh
Schallleistungspegel	15 dB(A)
Heizsystem	Blankdraht mit Kunststoffummantelung, kalkbeständig
Hauptfunktionen	Elektronische Regelung, automatische Leistungsanpassung, Temperaturanzeige, Lufterkennung, Verbrühschutz (Anzeige wechselt auf Rot bei >43 °C)
Wartung und Reinigung	Mit einem feuchten Tuch reinigen; ggf. Armaturenausläufe entkalken
Sicherheit	Sicherheitsdruckwächter, Sicherheitsbegrenzer, Spritzwasserschutz (IP25), allpolige Trennung, Hinweise für Kinder und Personen mit eingeschränkten Fähigkeiten
Ersatzteile und Reparierbarkeit	Nur Originalzubehör und -teile verwenden; elektronisches System austauschbar
Allgemeine Informationen	100-seitige Gebrauchs- und Installationsanleitung; Garantie gemäß den Bedingungen des Verkaufslandes

Häufig gestellte Fragen - DDLE LCD 182124 AEG

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Temperatureinstellknopf am Gerät. Die gewählte Temperatur wird angezeigt. Oberhalb von 43 °C wechselt die Anzeige von Blau auf Rot, um auf Verbrennungsgefahr hinzuweisen.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zuerst die Sicherungen im Schaltkasten. Stellen Sie sicher, dass der Wasserdurchfluss über 2,5 l/min liegt. Wenn das Problem bestehen bleibt, schlagen Sie in der Bedienungsanleitung im Fehlerbehebungsteil nach.

Wie entlüfte ich das Gerät nach einem Wasserausfall?

Schalten Sie das Gerät spannungslos (Sicherungen ausschalten). Öffnen Sie den Warmwasserhahn für eine Minute, um das Gerät und die Kaltwasserzuleitung zu entlüften. Schalten Sie danach die Stromversorgung wieder ein.

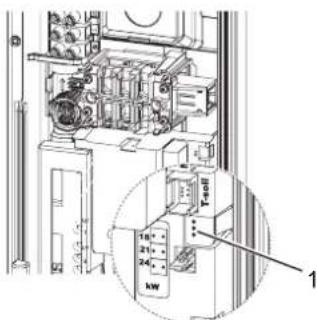

Wie hoch ist die Standard-Anschlussleistung und wie kann ich sie ändern?

Bei Auslieferung ist das Gerät auf 21 kW eingestellt. Um die Leistung zu ändern, verschieben Sie die Brücke auf der Klemmenleiste auf die gewünschte Leistung (18, 21 oder 24 kW). Kreuzen Sie die gewählte Leistung auf dem Typenschild an.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch zur Reinigung der Außenseite. Keine Scheuer- oder Lösungsmittel verwenden. Für Armaturen entkalken Sie die Ausläufe ggf. mit handelsüblichem Entkalker.

Was ist die maximale Ausgangswassertemperatur?

Der einstellbare Temperaturbereich liegt zwischen 30 °C und 60 °C. Im normalen Betrieb wechselt die Anzeige auf Rot, wenn die Temperatur 43 °C überschreitet, um auf Verbrennungsgefahr hinzuweisen.

Kann das Gerät unter einem Waschbecken installiert werden?

Ja, das Gerät ist für die Montage unter oder über dem Waschbecken geeignet. Für die Untertischmontage verwenden Sie das optionale Rohrset für diesen Zweck. Beachten Sie die spezifischen Montageanweisungen in der Bedienungsanleitung.

Was bedeuten die LED-Diagnoseleuchten?

Grün blinkend: Gerät eingeschaltet. Gelb dauerhaft: Heizbetrieb. Rot dauerhaft: Störung. Schlagen Sie im Fehlerbehebungsteil der Anleitung nach, um die Kombinationen zu interpretieren.

Wie entleere ich das Gerät für den Winter?

Schließen Sie das Kaltwasserabsperrventil. Öffnen Sie alle Zapfhähne. Trennen Sie die hydraulischen Anschlüsse. Im Gerät verbleibt noch etwas Wasser; schützen Sie es vor Frost.

Welche Energieeffizienzklasse hat dieser Durchlauferhitzer?

Dieser Durchlauferhitzer ist in der Energieeffizienzklasse A mit einem jährlichen Stromverbrauch von etwa 477 kWh und einem Wirkungsgrad von 39 %.

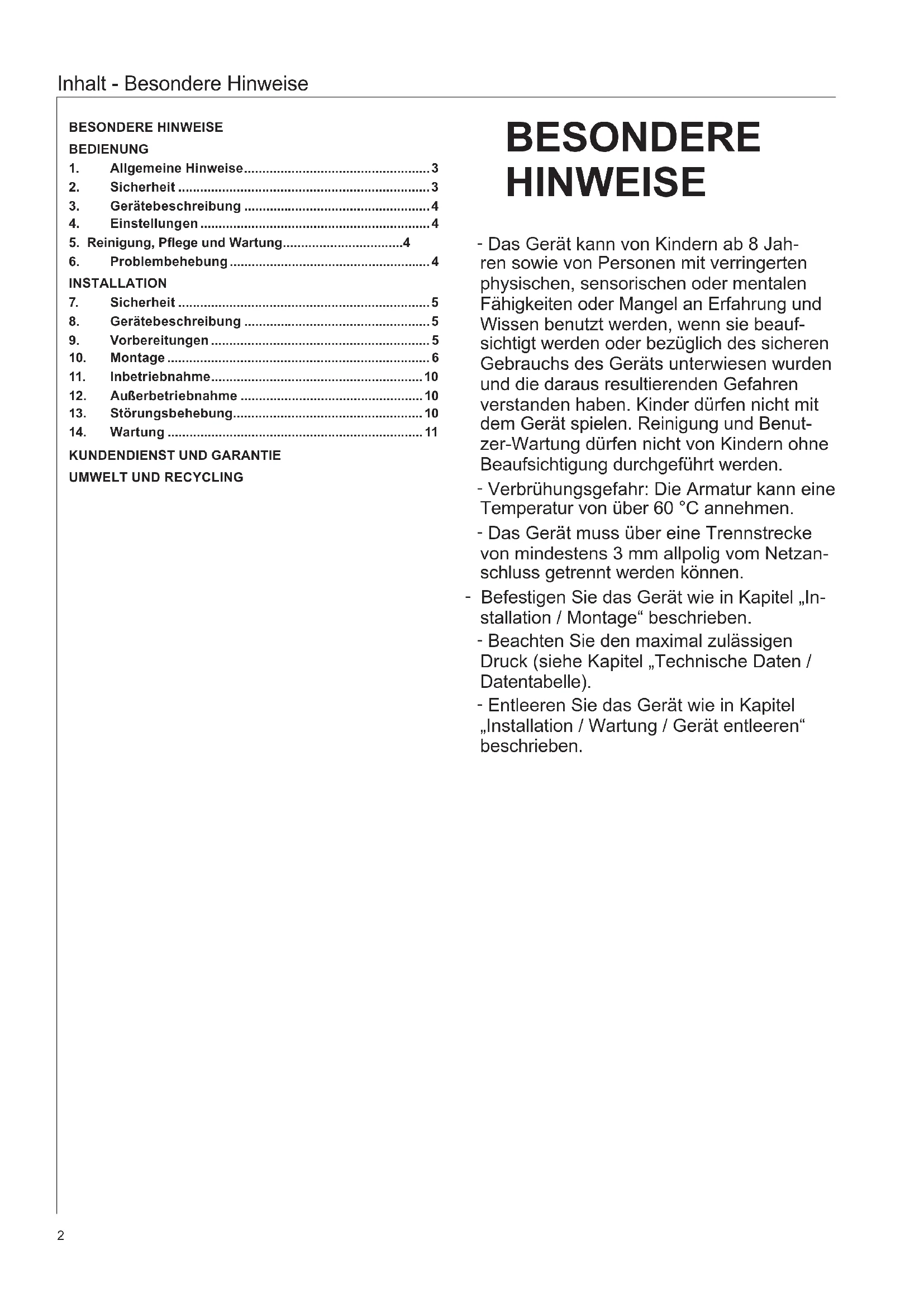

BEDIENUNGSANLEITUNG DDLE LCD 182124 AEG

Elektronisch geregelter Durchlauferhitzer

Bedienung und Installation 2

1. Allgemeine Hinweise 3
2. Sicherheit 3
3. Gerätebeschreibung 4
4. Einstellungen 4
5. Reinigung, Pflege und Wartung 4
6. Problembehebung 4

INSTALLATION

1. Sicherheit 5
2. Gerätebeschreibung 5
3. Vorbereitungen 5
4. Montage 6
5. Inbetriebnahme 10
6. Außerbetriebnahme 10
7. Störungsbehebung 10
8. Wartung 11

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Verbrühungsgefahr: Die Armatur kann eine Temperatur von über 60°C annehmen.
• Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
• Befestigen Sie das Gerät wie in Kapitel „Installation / Montage" beschrieben.
• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle).
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis: Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises. » Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
!	Verletzung
	Stromschlag
	Verbrennung (Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis: Allgemeine Hinweise werden mit dem bereits bekannten Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung
!	Sachschaden (Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Das Druckgerät dient zur Erwärmung von Trinkwasser oder zur Nacherwärmung von vorgewärmtem Wasser. Das Gerät kann ein oder mehrere Entnahmestellen versorgen.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

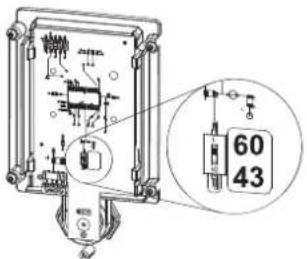

VORSICHT Verbrennung Die Armatur kann während des Betriebs eine Temperatur von über 60°C annehmen. Bei Auslauftemperaturen größer 43°C besteht Verbrühungsgefahr.

VORSICHT Verbrennung Die Warmwassertemperatur kann bei Betrieb mit vorgewärmtem Wasser, z. B. einer Solaranlage, von der eingestellten Solltemperatur abweichen.

WARNUNG Verletzung Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Falls Kinder oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten das Gerät benutzen, empfehlen wir eine dauerhafte Temperaturbegrenzung. Die Begrenzung können Sie vom Fachhandwerker einstellen lassen.

Sachschaden Das Gerät und die Armatur sind vom Nutzer vor Frost zu schützen.

2.3 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt:

Niederspannungsrichtlinie - Richtlinie über die elektromagnetische Verträglichkeit Die maximal zulässige Netzimpedanz ist im Kapitel „Technische Daten" angegeben.

2.4 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für das Gerät ist auf Grund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

3. Gerätebeschreibung

Der elektronisch geregelte Durchlauferhitzer mit automatischer Leistungsanpassung hält die Auslauftemperatur bis zur Leistungsgrenze konstant. Danach wird die Temperatur über die Entnahmearmatur gewählt.

Heizsystem

Das Blankdraht-Heizsystem hat einen druckfesten Kunststoffmantel. Das Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet, es ist gegen Verkalkung weitgehend unempfindlich. Das Heizsystem sorgt für eine schnelle und effiziente Warmwasserversorgung.

Hinweis

Das Gerät ist mit einer Lufterkennung ausgestattet, die eine Beschädigung des Heizsystems weitgehend verhindert. Gelangt während des Betriebes Luft in das Gerät, schaltet das Gerät die Heizleistung für eine Minute aus und schützt somit das Heizsystem.

4. Einstellungen

Sie können die Warmwasser-Auslauftemperatur stufenlos einstellen. Die gewählte Temperatur wird angezeigt. Bei Temperaturen über 43°C wechselt die Farbe der Anzeige von Blau auf Rot, um eine Verbrühgefahr anzuzeigen.

» Drehen Sie den Einstellknopf auf die gewünschte Temperatur.

Hinweis

Wird bei voll geöffnetem Entnahmeventil und maximaler Temperatureinstellung keine ausreichende Auslauftemperatur erreicht, fließt mehr Wasser durch das Gerät, als das Heizsystem erwärmen kann (Gerät an der Leistungsgrenze).

» Reduzieren Sie die Wassermenge am Entnahmeventil.

Einstellungsempfehlung bei Betrieb mit einer Thermostatarmatur

Stellen Sie die Temperatur am Gerät auf maximale Temperatur ein.

Nach Unterbrechung der Wasserversorgung

Sachschaden

Nach Unterbrechung der Wasserversorgung muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden, damit das Blankdraht-Heizsystem nicht zerstört wird.

» Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten. » Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zulaufleitung luftfrei sind. » Schalten Sie die Netzspannung wieder ein.

5. Reinigung, Pflege und Wartung

» Verwenden Sie keine scheuernden oder lösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch. » Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturenausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.

6. Problembehebung

Problem Ursache Behebung
Das Gerät schaltet..., voll geöffnetem Warmwasserventil nicht ein.	Es liegt keine Span-nung an.	Prüfen Sie die Sicherungen in der Hausin-stallation.
	Die Durchflussmen-ge ist zu gering. Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.
Wunschtemperatur > 45 °C wird nicht erreicht.	Die Wasserversor-gung ist unterbrochen.	Entlüften Sie das Gerät und die Kalt- Wasserzulaufleitung (siehe Kapitel „Einstel-lungen").
Die Kaltwasserzu-	lauftemperatur ist > 45 °C.	Verringern Sie die Kaltwasserzulauftem- peratur.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-00000):

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die maximale Zulauftemperatur. Bei höheren Temperaturen kann das Gerät beschädigt werden. Mit dem Einbau einer Zentral-Thermostatatur können Sie die maximale Zulauftemperatur begrenzen.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sachgemäß montierter Kabeltülle gewährleistet. - Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des Wassers zu berücksichtigen (siehe Kapitel, Technischen Daten / Einsatzbereiche / Umrechnungstabelle). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

Wandaufhängung, Gewindebolzen, Schrauben und Dübel für die Wandaufhängung, Montageschablone, 2 Doppelnippel (Kaltwasser mit Absperrventil), Flachdichtungen, Kabeltülle (elektrische Zuleitung offen / unten), Schrauben/Dübel für Rückwandbefestigung bei Aufputz-Wasseranschluss

8.2 Zubehör

Armatur

ADEo 70 WD - Badewannen-Druckarmatur

Montage-Zubehör

Rohrbausatz-Untertischmontage UT 104, Anschlüsse: Aufputz, G 3/8, oben. Wasseranschlüsse mit 12 mm Quetschverschraubung.

Universal-Montagerahmen

Montagerahmen mit elektrischen Anschlüssen.

Rohrbausatz-Untertischgeräte

Der Bausatz für Untertischmontage ist notwendig, wenn Sie die Wasseranschlüsse (G % A) oberhalb des Gerätes benötigen.

Rohrbausatz-Versatzmontage

Der Rohrbausatz mit Rohrbögen ist notwendig, wenn Sie eine senkrechte Verschiebung des Gerätes gegenüber dem Wasseranschluss um 90 mm nach unten benötigen.

Rohrbausatz-Gas-Wasserheizer-Austausch

Der Rohrbausatz ist notwendig, wenn die vorhandene Installation Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und Warmwasser-Anschluss rechts) enthält.

Lastabwurfrelais (LR 1-A)

Das Lastabwurfrelais für den Einbau in der Elektroverteilung ermöglicht eine Vorrangschaltung des Durchlauferhitzers bei gleichzeitigem Betrieb von z. B. Elektro-Speicherheizgeräten.

ZTA 3/4 - Zentral-Thermostatatur

Thermostatatur für zentrale Vormischung, zum Beispiel eines Durchlauferhitzers mit einer Solaranlage.

9. Vorbereitungen

9.1 Montageort

Sachschaden

Die Installation des Gerätes darf nur in einem frostfreien Raum erfolgen.

Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle.

Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.

Untertischmontage

1 Kaltwasser Zulauf 2 Warmwasser Auslauf

Übertischmontage

1 Kaltwasser Zulauf 2 Warmwasser Auslauf

Hinweis

Montieren Sie das Gerät an die Wand. Die Wand muss ausreichend tragfähig sein.

9.2 Wasserinstallation

Ein Sicherheitsventil ist nicht erforderlich. Spülen Sie die Wasserleitung gut durch. Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel „Technische Daten / Datentabelle“, Ein) zum Einsatz des Gerätes erreicht wird. Wird der Volumenstrom nicht erreicht, entnehmen Sie den Durchflussmengenbegrenzer (siehe Kapitel „Montage/ Durchflussmengenbegrenzer entnehmen". Erhöhen Sie den Wasserleitungsdruck, falls der benötigte Volumenstrom bei voll geöffnetem Entnahmeventil nicht erreicht wird.

Armaturen

Verwenden Sie geeignete Druckarmaturen. Offene Armaturen sind nicht zulässig.

Hinweis

Das Absperrventil im Kaltwasserzulauf dürfen Sie nicht zum Drosseln des Durchflusses verwenden. Es dient zur Absperrung des Gerätes.

Zugelassene Werkstoffe der Wasserleitungen

Kaltwasser-Zulaufleitung: feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr. Warmwasser-Auslaufleitung: Edelstahlrohr, Kupferrohr oder Kunststoffrohr.

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximale Zulauftemperatur und den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle").

Flexible Wasser-Anschlussleitungen

» Verhindern Sie bei der Installation mit flexiblen Wasser-Anschlussleitungen ein Verdrehen der Rohrbögen mit Bajonett-Verbindungen im Gerät. » Befestigen Sie die Rückwand unten mit zwei zusätzlichen Schrauben.

10. Montage

10.1 Standard-Montage

Elektroanschluss oben, Unterputz-Installation. Wasseranschluss Unterputz-Installation. DDLE LCD 18/21/24: Anschlussleistung 21 kW voreingestellt.

Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alternative“:

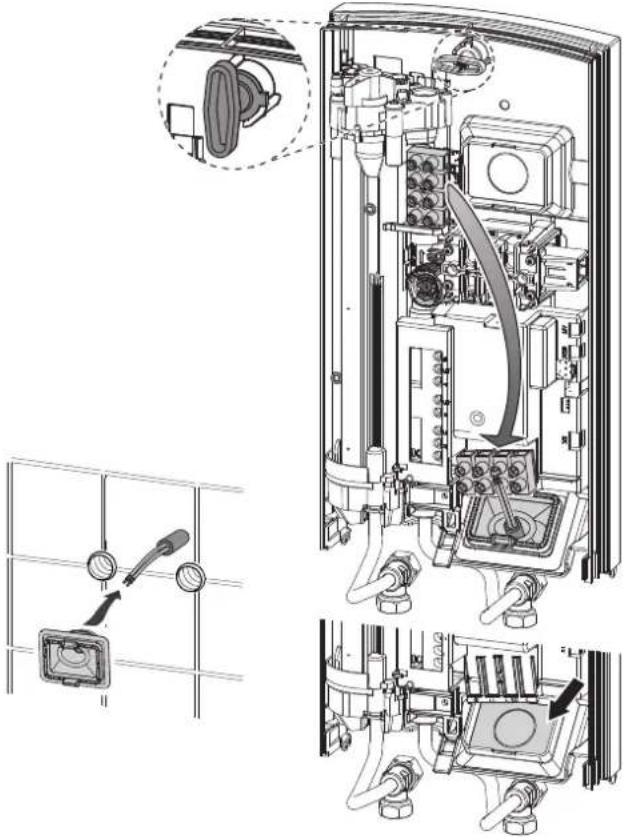

Elektroanschluss Unterputz unten, Elektroanschluss Aufputz, Anschluss eines Lastabwurfrelais, Untertischmontage, Wasseranschlüsse - offen, Wasserinstallation Aufputz - Betrieb mit vorgewärmtem Wasser - Temperaturbegrenzung.

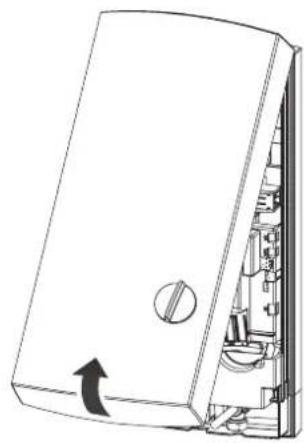

Gerät öffnen

Öffnen Sie das Gerät, indem Sie den Rastverschluss entriegeln.

Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drücken und das Rückwandunterteil nach vorn abziehen.

Netzanschlusskabel vorbereiten

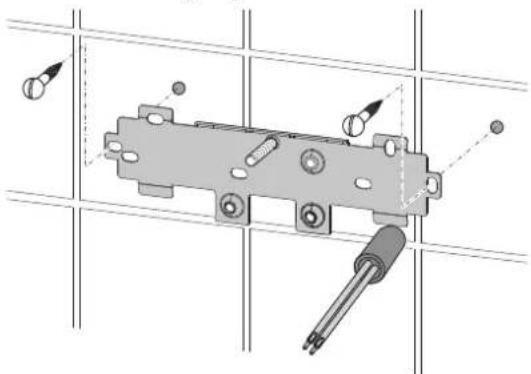

Wandaufhängung montieren

Zeichnen Sie die Bohrlöcher mit der Montageschablone an. Bei der Montage mit Aufputz liegenden Wasseranschlüssen müssen Sie zusätzlich die Befestigungslöcher im unteren Teil der Schablone anzeichnen.

Bohren Sie die Löcher und befestigen Sie die Wandaufhängung mit 2 Schrauben und 2 Dübeln (Schrauben und Dübel gehören zum Lieferumfang). Montieren Sie den beiliegenden Gewindebolzen. Montieren Sie die Wandaufhängung.

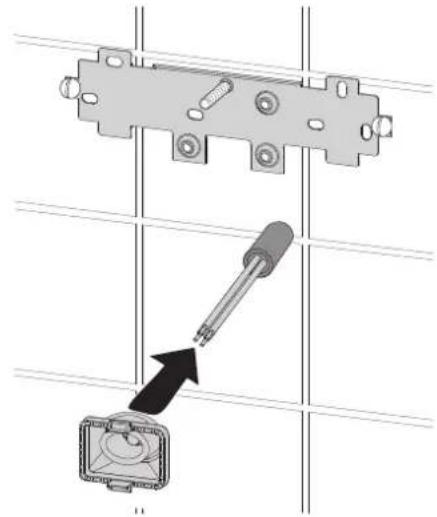

Kabeltülle montieren

Montieren Sie die Kabeltülle. Bei einem Anschlusskabel > 6 mm² müssen Sie das Loch in der Kabeltülle vergrößern.

Wasseranschluss herstellen

Sachschaden

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

Dichten und schrauben Sie die Doppelnippel ein.

Sachschaden

Das Absperrventil im Kaltwasserzulauf dürfen Sie nicht zum Drosseln des Durchflusses verwenden.

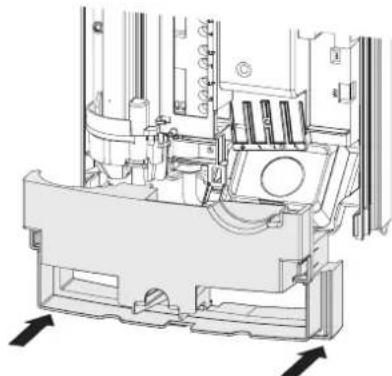

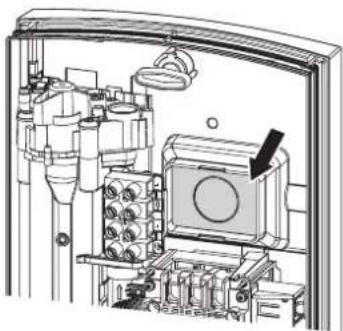

Rückwand vorbereiten

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

Brechen Sie die Sollbruchstelle für die Kabeltülle in der Rückwand aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.

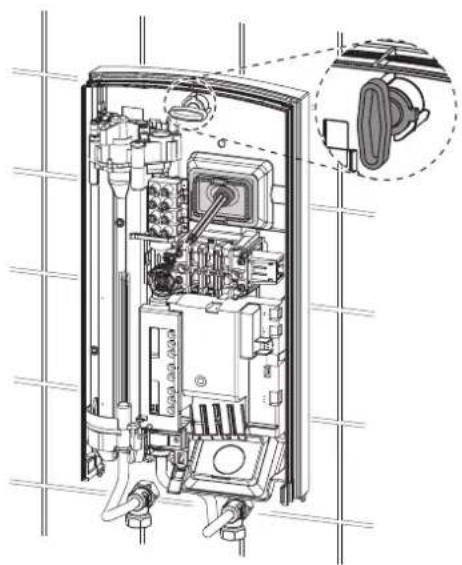

Gerät montieren

Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe einer Zange an den Rasthaken in die Rückwand, bis beide Rasthaken hörbar einrasten.

Entfernen Sie die Transportschutzstopfen aus den Wasseranschlüssen. Drücken Sie die Rückwand fest an und verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90°.

Schrauben Sie die Wasseranschlussrohre mit den Flachdichtungen auf die Doppelnippel.

Sachschaden

Für die Funktion des Gerätes muss das Sieb eingebaut sein. Prüfen Sie beim Gerätetausch, ob das Sieb vorhanden ist (siehe Kapitel „Wartung").

Durchflussmengenbegrenzer entnehmen / tauschen

Hinweis

Wenn Sie eine Thermostatarmatur verwenden, darf der Durchflussmengenbegrenzer nicht entnommen werden.

26-02-02-071

1 Kunststoffformscheibe 2 Durchflussmengenbegrenzer

Entnehmen Sie den Durchflussmengenbegrenzer und setzen Sie die Kunststoffformscheibe wieder ein.

DDLE LCD 18/21/24: Durchflussmengenbegrenzer tauschen

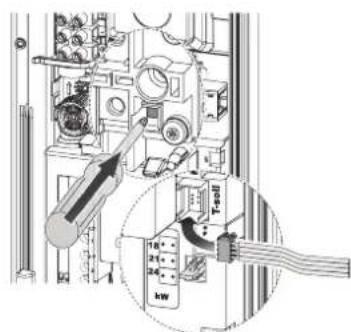

Bei gewählter 24 kW - Anschlussleistung ersetzen Sie den eingebauten Durchflussmengenbegrenzer (Farbe weiß) durch den mitgelieferten Durchflussmengenbegrenzer (orange, am Kaltwasserrohr befestigt).

Elektroanschluss herstellen

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeltülle erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

» Schließen Sie das Elektroanschlusskabel an die Netzanschlussklemme an (siehe Kapitel „Technische Daten / Elektroschaltplan").

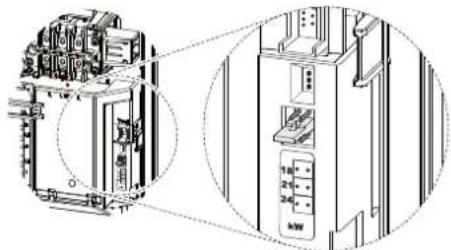

DDLE LCD 18/21/24: Codierstecker umstecken

Das Gerät ist bei Lieferung auf 21 kW gesteckt. Bei Umstellung auf eine andere Anschlussleistung müssen Sie folgende Schritte vornehmen:

00000047341

» Stecken Sie den Codierstecker entsprechend der gewählten Anschlussleistung um (wählbare Anschlussleistung und Absicherung des Gerätes siehe Kapitel „Technische Daten / Datentabelle"). » Kreuzen Sie die gewährte Anschlussleistung auf dem Typenschild an. Verwenden Sie dazu einen Kugelschreiber.

Rückwandunterteil montieren

26 02 1348

» Montieren Sie das Rückwandunterteil in die Rückwand und rasten Sie das Rückwandunterteil ein. Richten Sie das montierte Gerät aus, indem Sie den Befestigungsknebel lösen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Liegt die Geräterückwand nicht an, können Sie das Gerät unter mit zwei zusätzlichen Schrauben befestigen.

10.2 Montage-Alternativen

10.2.1 Elektroanschluss Unterputz unter

20 20 20 20

» Montieren Sie die Kabeltülle.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

Brechen Sie die Sollbruchstelle für die Kabeltülle in der Rückwand aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile. Versetzen Sie die Netzanschlussklemme im Gerät von oben nach unten. Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe einer Zange an den Rasthaken in die Rückwand, bis beide Rasthaken hörbar einrasten. Drücken Sie die Rückwand fest an und verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90°.

10.2.2 Elektroanschluss Aufputz

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dazu einen Kugelschreiber.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

Schneiden oder brechen Sie die benötigte Durchführung in der Rückwand sauber heraus (Positionen siehe Kapitel „Technische Daten / Maße und Anschlüsse“). Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile. Führen Sie das Elektroanschlusskabel durch die Kabeltülle und schließen Sie es an die Netzanschlussklemme an.

10.2.3 Anschluss eines Lastabwurfrelais

Setzen Sie ein Lastabwurfrelais in Kombination mit anderen Elektrogeräten, z. B. Elektrospeicherheizgeräten, in der Elektroverteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhitzers.

Sachschaden

Schließen Sie die Phase, die das Lastabwurfrelais schaltet, an die gekennzeichnete Klemme der Netzanschlussklemme im Gerät an (siehe Kapitel „Technische Daten / Elektroschaltplan“).

10.2.4 Untertischmontage Wasseranschlüsse - offen

Eine Untertisch-Gerätemontage mit obenliegenden Wasseranschlüssen lässt sich mit dem zusätzlichen Rohrbausatz-Untertischgeräte durchführen. Durchführungsöffnungen in der Rückwand für die Wasserrohre sauber ausbrechen und Rohrsatz montieren.

10.2.5 Wasserinstallation Aufputz

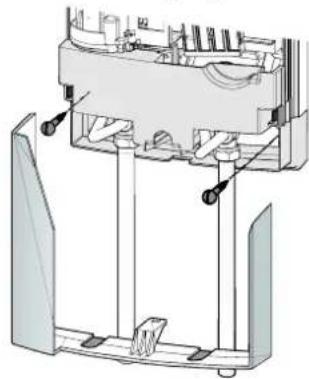

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

» Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dazu einen Kugelschreiber.

» Montieren Sie Wasserstopfen mit Dichtungen, um den Unterputzanschluss zu verschließen. » Montieren Sie eine geeignete Druckarmatur.

Rasten Sie das Rückwand-Unterteil in das Rückwand-Oberteil ein. » Verschrauben Sie die Anschlussrohre mit dem Gerät. » Befestigen Sie die Rückwand unter mit zwei zusätzlichen Schrauben.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Brechen Sie die Durchführungen in der Gerätekappe sauber aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile. » Schieben Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und rasten Sie das Rückwandunterteil ein. » Verschrauben Sie die Anschlussrohre mit dem Gerät.

10.2.6 Betrieb mit vorgewärmtem Wasser

Mit dem Einbau einer Zentral-Thermostatatur wird die maximale Zulauftemperatur begrenzt.

10.2.7 Temperaturbegrenzung

VORSICHT Verbrennung

Bei Betrieb mit vorgewärmtem Wasser kann die eingestellte Temperaturbegrenzung bzw. der Verbrühschutz unwirksam sein.

In diesem Fall begrenzen Sie die Temperatur an einer vorgeschalteten Zentral-Thermostatarmatur.

Sie können die Temperaturbegrenzung in der Innenseite der Gerätekappe auf 43 °C einstellen.

Schalten Sie die Temperaturbegrenzung auf 43 °C. Nach dem Aktivieren der Temperaturbegrenzung werden nur noch Temperaturen zwischen 30 und 43 °C eingestellt.

10.3 Montage abschließen

Öffnen Sie das Absperrventil im Doppelnippel oder in der Kaltwasserzulaufleitung.

11. Inbetriebnahme

WARNUNG Stromschlag Die Inbetriebnahme darf nur durch einen Fachhandwerker unter Beachtung der Sicherheitsvorschriften erfolgen.

11.1 Erstinbetriebnahme

Öffnen und schließen Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind. Führen Sie eine Dichtheitskontrolle durch. Aktivieren Sie den Sicherheitsdruckbegrenzer, indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktiviertem Sicherheitsdruckbegrenzer ausgeliefert).

Stecken Sie den Stecker vom Temperatureinstellkabel auf die Elektronik. Montieren Sie die Gerätekappe, bis diese hörbar einrastet. Prüfen Sie den Sitz der Gerätekappe. Schalten Sie die Netzspannung ein. Prüfen Sie die Arbeitsweise des Gerätes.

Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut. Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr. Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Entlüften Sie das Gerät und die Kaltwasserzulaufleitung (siehe Kapitel „Einstellungen").

Siehe Kapitel „Erstinbetriebnahme".

12. Außerbetriebnahme

Trennen Sie das Gerät allpolig vom Netzanschluss. Entleeren Sie das Gerät (siehe Kapitel „Wartung").

13. Störungsbehebung

WARNUNG Stromschlag Um das Gerät prüfen zu können, muss die Netzspannung am Gerät anliegen.

Anzeigemöglichkeiten der Diagnoseampel (LED)

rot leuchtet bei Störung

gelb leuchtet bei Heizbetrieb

grün blinkt: Gerät am Netzanschluss

1 Diagnoseampel

Störung / Anzeige LED-Diagnose-ampel	Ursache Behebung
Der Durchfluss ist zu gering. Das Sieb im	Gerät ist verschmutzt. Reinigen Sie das Sieb.
Die Solltemperatur wird nicht erreicht.	Eine Phase fehl.	Prüfen Sie die Sicherung in der Hausinstallation.
Die Heizung schaltet nicht ein. Luft wirdim Wasser erkannt und schaltet die Heiz-leistung kurzzeitig ab.	Das Gerät Goes nach einer Minute wieder in Be-trieb.
kein warmes Wasser und keine Ampel-anzeige.	Die Sicherung hat ausgelöst. Prüfen Sie die Sicherung in der Hausinstallation.
	Der Sicherheitsdruckbegrenzer hat ausgeschelt.	Beseitigen Sie die Fehlerursache (z. B. ein defekter Druckspürler).
		Schützen Sie das Heizsystem vor Überhitzung,indem Sie ein dem Gerät nachgeschaltetes Ent-nahmeventil eine Minute öffnen. Dadurch wird das Heizsystem druckentlastet und abgekühlt.
		Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fließdruck, indem Sie die Rücksetztaste drucken(siehe Kapitel „Erstinbetriebnahme").
	Die Elektronik ist defect. Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
Ampelanzeige: grün blinkt oder Dau-erlicht	Die Elektronik ist defect. Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
kein warmes Wasser bei Durchfluss>2,5 l/min.	Die Durchflusserfassung DFE ist nicht aufgesteckt. Stecken Sie den Stecker der Durchflusserfassungwieder auf.
	Der Stecker der Durchflusserfassung ist defect.	Kontrollieren Sie die Durchflusserfassung und tauschen Sie die Durchflusserfassung ggf. aus.
Ampelanzeige: gelb Dauerlicht, grünblinkkein warmes Wasser bei Durchfluss>2,5 l/min.Das Heizsystem ist defect. Messen Sie	Der Sicherheitstemperaturbegrenzer hat ausgelöstoder ist unterbrochen.	Kontrollieren Sie den Sicherheitstemperaturbegren-zer und tauschen Sie den Sicherheitstemperaturbegrenzer ggf. aus.
	den Widerstand des Heizsystems und	tauschen Sie den Widerstand ggf. aus.
	Die Elektronik ist defect. Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
Ampelanzeige: gelb Dauerlicht, grünblink	Der Auslauffuhrer ist abgezogen oder ein Leitungs-bruch liegt vor.	Steken Sie den Auslauffuhrer auf und tauschen Sie den Auslauffuhrer ggf. aus.
Ampelanzeige: rot Dauerlicht, grünblink	Der Kaltwasser-Sensor ist defect.	Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
kein warmes WasserWunschtemperatur >45 °C wird nichterreicht.	Die Kaltwasserzulauftemperatur ist höher als45 °C.	Verringern Sie die Kaltwasserzulauftemperaturzum Gerät.
Ampelanzeige: rot Dauerlicht, grünblink	Der Auslauffuhrer ist defect (Kurzschluss).	Prüfen Sie den Auslauffuhrer und tauschen Sie den Auslauffuhrer ggf. aus.

14. Wartung

WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Gerät entleeren

Das Gerät können Sie für Wartungsarbeiten oder zum Schutz vor Frost entleeren.

WARNUNG Verbrennung Beim Entleeren des Gerätes kann heißes Wasser austreten.

» Schließen Sie das Absperrventil im Doppelnippel oder in der Kaltwasserzulaufleitung. » Öffnen Sie alle Entnahmeventile.

Lösen Sie die Wasseranschlüsse vom Gerät. Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrieren und Schäden verursachen kann.

Sieb reinigen

Reinigen Sie bei Verschmutzung das Sieb im Kaltwasser-Schraubanschluss. Schließen Sie das Absperrventil in der Kaltwasserzulaufleitung, bevor Sie das Sieb ausbauen, reinigen und wieder einbauen.

14.1 Technische Daten Maße und Anschlüsse

b02 Durchführung elektrische Leitungen I
c01 Kaltwasser Zulauf Außengewinde G 1/2	A
c06 Warmwasser Auslauf Außengewinde G	1/2 A

Alternative Anschlussmöglichkeiten 0000019778

b02	Durchführung elektrische Leitungen I
b03	Durchführung elektrische Leitungen II
b04	Durchführung elektrische Leitungen III

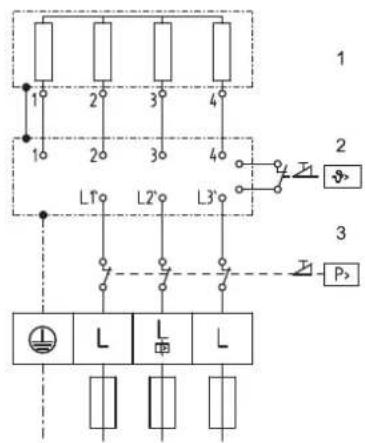

14.2 Elektroschaltplan

3/PE ~ 380-415V 85 02 02 0009

1 Beheizung 2 Sicherheitstemperaturbegrenzer 3 Sicherheitsdruckbegrenzer

Lastabwurfrelais LR 1-A 85.02.02 0003

1 Steuerleitung zum Schaltschutz des 2. Gerätes (z. B. Elektrospeicherheizgerät). 2 Steuerkontakt öffnet beim Einsetzen des Durchlauferhitzers.

14.3 Warmwasserleistung

Die Warmwasserleistung ist abhängig von der anliegenden Netzspannung, der Anschlussleistung des Gerätes und der Kaltwasser-Zulauftemperatur. Die Nennspannung und die Nennleistung entnehmen Sie dem Typenschild (siehe Kapitel „Problembehebung“).

14.4 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Datentabelle“).

Normangabe bei 15 °C			20 °C			25 °C
Wider-stand ρ	Leitfähigkeit σ	Wider-stand ρ	Leitfähigkeit σ			Wider-stand ρ	Leitfähigkeit σ
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

14.5 Druckverluste

Armaturen

Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca.	MPa	0,04 - 0,08
Thermostatarmatur, ca.	MPa	0,03 - 0,05
Handbrause, ca.	MPa	0,03 - 0,15

Rohrnetz-Dimensionierungen

Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1 MPa empfohlen.

14.6 Störfallbedingungen

Im Störfall können in der Installation kurzfristig Belastungen von maximal 95 °C bei einem Druck von 1,2 MPa auftreten.

14.7 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27
222392 222394 222395
Hersteller AEG Haustechnik AEG Haustechnik	AEG Haustechnik
Lastprofil		S	S	S
Energieeffizienzklasse		A	A	A
Jährlicher Stromverbrauch	kWh	477	477	481
Energetischer Wirkungsgrad	%	39	39	39
Temperatureinstellung ab Werk	°C	60	60	60
Schallleistungspegel	dB(A)	15	15	15
Besondere Hinweise zur Effizienzmessung		keine	Angaben bei Pmax.	keine

14.8 Datentabelle

		DDLE LCD 18			DDLE LCD 18/21/24			DDLE LCD 27
222392 222394 222395
Elektrische Daten
Nennspannung	V	380	400	415	380	400	415	380	400
Nenneleistung	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Nennstrom	A	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Absicherung	A	25	25	32	32/32/35	32/32/35	32/32/35	40	40
Phasen			3/PE			3/PE		3/PE
Frequenz	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Spezifischer Widerstand ρ15≥ (bei ∅kalt ≤25°C)	Ω cm	900	900	1000	900	900	1000	900	900
Spezifische Leitfähigkeit σ15≤ (bei ∅kalt ≤25°C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111
Spezifischer Widerstand ρ15≥ (bei ∅kalt ≤45°C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200
Spezifische Leitfähigkeit σ15≤ (bei ∅kalt ≤45°C)	μS/cm	830	830	770	830	830	770	830	830
Max. Netzimpedanz bei 50Hz	Ω	0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Einsatzgrenzen
Max. zulässiger Druck	MPa	1			1			1
Max. Zulauftemperatur für Nacherwärfung	°C	45			45			45
Werte
Max. zulässige Zulauftemperatur	°C	65			65			65
Ein	l/min	>2,5			>2,5			>2,5
Volumenstrom-Begrenzung bei	l/min	8			8 / 8 / 9			9
Warmwasserdarbietung	l/min	9,4			9,4/11,0/12,6			14,2
Δθ bei Darbietung	K	26			26			26
Hydraulische Daten
Nenninhalt	I	0.4			0.4			0.4
Ausführungen
Temperatureinstellung	°C	30-60			30-60			30-60
Heizsystem Wärmeerzeuger		Blankdraht			Blankdraht			Blankdraht
Farbe		weiß			weiß			weiß
Schutzart (IP)		IP25			IP25			IP25
Dimensionen
Höhe	mm	485			485			485
Breite	mm	226			226			226
Tiefe	mm	93			93			93
Gewichtete
Gewicht	kg	3,6			3,6			3,6

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

AEG Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzmaden

Tel. [phone] | Fax [phone] | [e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Samstagen, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstiger Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entwickelten Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Veränderung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwa eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist diese gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über ihre Kommune oder ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

SPECIAL INFORMATION

OPERATION

VOORZICHTIG verbranding

VOORZICHTIG verbranding

VOORZICHTIG verbranding

12. Außerbetriebnahme

13. Fehlerbehebung

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

EHT Haustechnik

International

Australien

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Österreich

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgien

STIEBEL ELTRON bvba/sprl

t Hofveld 6 - D1

1702 Groot-Biiggaarden

Tel. [phone]

Fax [phone]

Tschechische Republik

STIEBEL ELTRON spel. s r.o.

K Hajum 946

155 00 Praha 5 - Stodulky

Tel. [phone]

Fax [phone]

Ungarn

STIEBEL ELTRON Kft.

Gyaru.2

2040 Budaörs

Tel. [phone]

Fax [phone]

Niederlande

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH 's-Hertogenbosch

Tel. [phone]

Fax [phone]

Polen

STIEBEL ELTRON Polska Sp. z o.o.

ul. Dzialkowa 2

02-234 Warschau

Tel. [phone]

Fax [phone]

Russland

STIEBEL ELTRON LLC RUSSLAND
