MTE 650 - Kessel AEG - Kostenlose Bedienungsanleitung

Produkttyp	Kleiner elektronisch geregelter Durchlauferhitzer
Marke	AEG
Modell	MTE 650

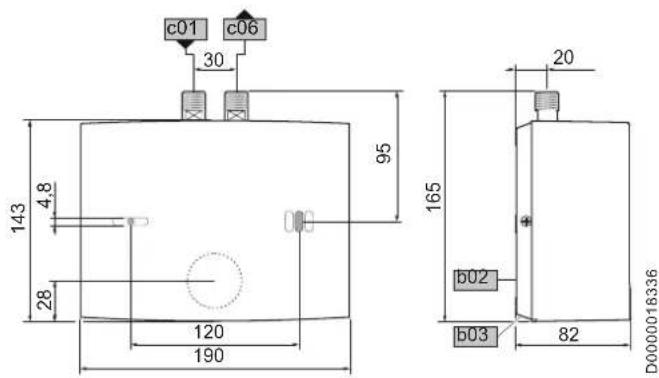

Abmessungen (H x B x T)	143 x 190 x 82 mm
Gewicht	1,5 kg
Stromversorgung	2/PE 380-400 V, 5,9-6,5 kW, 15,5-16,3 A
Phasen	2 Phasen
Elektrischer Schutz	16-20 A
Schutzart	IP25
Maximal zulässiger Druck	1 MPa
Maximale Eingangstemperatur	50°C (Aufheizung)
Einstellbereich Warmwassertemperatur	30-50°C
Minimaler Zapfvolumenstrom	>2,2 l/min
Warmwasserproduktion	3,7 l/min (Δθ 25 K)
Energieeffizienzklasse	A
Jährlicher Stromverbrauch	478 kWh
Schallleistungspegel	15 dB(A)
Heiztyp	Blankdrahtsystem
Montage	Unter- oder Überbau
Hydraulischer Anschluss	G 3/8 A
Mitgeliefertes Zubehör	Filter, spezieller Strahlregler SR5, Schlauch 3/8 500 mm, T-Stück, Logo
Reinigung und Wartung	Feuchtes Tuch, Entkalkung des Strahlreglers, Kontrolle der elektrischen Sicherheit
Sicherheit	Sicherheitsdruckwächter, Verbrühschutz >43°C, allpolige Trennung
Garantie	Je nach Land unterschiedlich (siehe Herstellerbedingungen)
Recycling	Entsorgung gemäß nationalen Vorschriften

Häufig gestellte Fragen - MTE 650 AEG

Das Gerät startet nicht, obwohl der Warmwasserhahn geöffnet ist?

Überprüfen Sie zuerst, ob das Gerät unter Spannung steht (prüfen Sie den Schutzschalter). Wenn ja, ist der Strahlregler der Armatur möglicherweise verkalkt oder verschmutzt: Reinigen oder ersetzen Sie ihn. Stellen Sie außerdem sicher, dass die Wasserversorgung nicht unterbrochen ist, und entlüften Sie das Gerät bei Bedarf.

Die Wassertemperatur erreicht nicht den gewünschten Wert?

Dies kann an einer zu niedrig eingestellten Maximaltemperatur im Gerät liegen. Lassen Sie sie von einem Installateur anpassen. Eine andere Ursache: Das Gerät hat seine Leistungsgrenze erreicht. Reduzieren Sie dann den Zapfvolumenstrom, um die Temperatur zu erhöhen.

Wie reinige und warte ich das Gerät?

Verwenden Sie ein feuchtes Tuch ohne scheuernde Mittel. Reinigen Sie regelmäßig den speziellen Strahlregler in der Armatur mit einem handelsüblichen Entkalkungsmittel. Lassen Sie die elektrische Sicherheit regelmäßig von einem Fachmann überprüfen.

Welchen Armaturentyp soll ich verwenden?

Verwenden Sie geeignete Armaturen mit freiem Auslauf oder Druckarmaturen, wie die Modelle AHS 50, AHO 40 MTH, AHu 40 MTH, AHEu 40 MTH oder ADS 40. Der mitgelieferte spezielle Strahlregler ist für einen optimalen Strahl unerlässlich.

Kann das Gerät von mir selbst installiert werden?

Die Installation, Inbetriebnahme und Wartung müssen von einem qualifizierten Installateur gemäß den Normen durchgeführt werden. Das Gerät muss geerdet und über eine allpolige Trennvorrichtung abschaltbar sein.

Welche grundlegenden Sicherheitsvorkehrungen gibt es?

Verbrühungsgefahr: Die Austrittstemperatur kann 43°C überschreiten. Schützen Sie das Gerät vor Frost. Verwenden Sie nur Originalzubehör. Bei beschädigtem Kabel lassen Sie es von einem Installateur ersetzen. Vor jedem Eingriff muss das Gerät spannungsfrei sein.

Wie stelle ich die maximale Temperatur und den Durchfluss ein?

Diese Einstellungen sind einem Installateur vorbehalten. Schalten Sie die Stromversorgung aus, entfernen Sie die Abdeckung und stellen Sie dann das Potentiometer für die Temperatur (Werkeinstellung 38°C) oder die Einstellschraube für den Durchfluss ein. Die Werkseinstellung des Durchflusses ist maximal.

Was ist nach einer Wasserunterbrechung zu tun?

Um eine Beschädigung des Blankdraht-Heizsystems zu vermeiden, schalten Sie das Gerät spannungsfrei (ziehen Sie den Stecker oder lösen Sie den Schutzschalter), füllen Sie dann das Gerät, indem Sie den Hahn öffnen, bis vollständig entlüftet ist, bevor Sie es wieder unter Spannung setzen.

Welches Zubehör ist für dieses Gerät erhältlich?

Zubehör: Spezieller Strahlregler SR5 (Code 270582), Filter, Anschlussschläuche und verschiedene Armaturen (AHS 50, AHO 40 MTH usw.). Verwenden Sie ausschließlich Originalteile.

Wie entleere ich das Gerät zum Frostschutz?

Schließen Sie den Kaltwasserzulaufhahn, öffnen Sie den Zapfhahn und lösen Sie dann die Hydraulikanschlüsse. Das Wasser kann sehr heiß sein, Vorsicht vor Verbrühungen. Lagern Sie das Gerät frostfrei.

BEDIENUNGSANLEITUNG MTE 650 AEG

Elektronisch geregelter Klein-Durchlauferhitzer

Bedienung und Installation 2

Elektronisch geregelter Kleindurchlauferhitzer

1. Allgemeine Hinweise 4
2. Sicherheit 5
3. Gerätebeschreibung 6
4. Einstellungen 7
5. Reinigung, Pflege und Wartung
6. Problembehebung 7

INSTALLATION

1. Sicherheit 8
2. Gerätebeschreibung 8
3. Vorbereitungen 9
4. Montage 9
5. Inbetriebnahme 13
6. Außerbetriebnahme 15
7. Störungsbehebung 15
8. Wartung 16
9. Technische Daten 17

KUNDENDIENST UND GARANTIE

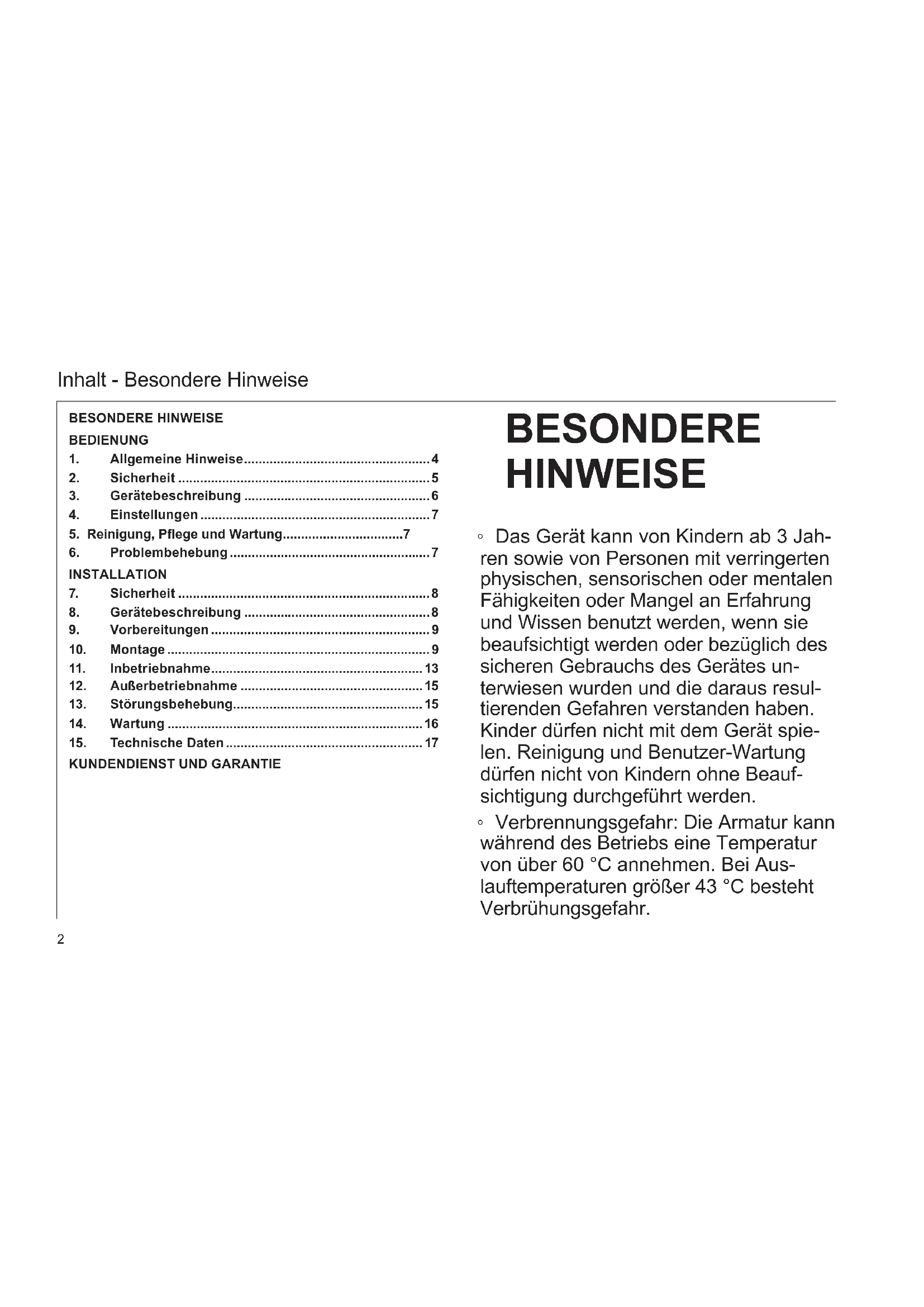

BESONDERE HINWEISE

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. - Verbrennungsgefahr: Die Armatur kann während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen über 43 °C besteht Verbrühungsgefahr.

Besondere Hinweise

Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können. Die angegebene Spannung muss mit der Netzspannung übereinstimmen. Das Netzanschlusskabel darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden. - Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben. - Beachten Sie den maximalen zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle“). - Der spezifische Wasserwiderstand des Wasserversorgungsnetzes darf nicht unterschritten werden (siehe Kapitel „Installation / Technische Daten / Datentabelle“).

Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

Bedienung

BEDIENUNG

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
!	Verletzung
4	Stromschlag
5	Verbrennung (Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Hinweise werden durch horizontale Linien ober- und unterhalb des Textes begrenzt. Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol
!	Sachschaden (Geräte-, Folgen-, Umweltschaden)
	Geräteentsorgung

Dieses Symbol zeigt an, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis Wenn nicht anders angegeben, ist die verwendete Maßeinheit Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist für den Einsatz im tatsächlichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht tatsächlicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Das Gerät dient zur Erwärmung von Trinkwasser oder zur Nacherwärmung von vorgewärmtem Wasser. Das Gerät ist für ein Handwaschbecken bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

GEFAHR Verbrühung Die Armatur kann während des Betriebs eine Temperatur von über 50 °C annehmen. Bei Auslauftemperaturen über 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR Stromschlag Eine beschädigte elektrische Anschlussleitung muss durch einen Fachhandwerker ausgetauscht werden. Eine mögliche Gefährdung wird dadurch ausgeschlossen.

Sachschaden Schützen Sie das Gerät und die Armatur vor Frost.

Bedienung

Sachschaden

Verwenden Sie nur den mitgelieferten Spezial-Strahlregler. Beugen Sie Verkalkungen an den Armaturenausläufen vor (siehe Kapitel „Reinigung, Pflege und Wartung").

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für die Geräte ist auf Grund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

3. Gerätebeschreibung

Der elektronisch geregelte Klein-Durchlauferhitzer hält die Auslauftemperatur unabhängig von der Zulauftemperatur bis zur Leistungsgrenze konstant.

Das Gerät ist werkseitig auf die zum Händewaschen benötigte Auslauftemperatur eingestellt. Wird die Temperatur erreicht, reduziert die Elektronik automatisch die Leistung. Die Leistung wird der gewünschten Temperatur angepasst, damit wird die Temperatur nicht überschritten.

Das Gerät erwärmt das Wasser direkt an der Entnahmestelle, sobald die Armatur geöffnet wird. Durch kurze Leitungswege entstehen geringe Energie- und Wasserverluste.

Die Warmwasserleistung hängt von der Kaltwassertemperatur, der Heizleistung und der Durchflussmenge ab.

Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet. Das Heizsystem ist gegen Verkalkung weitgehend unempfindlich. Das Heizsystem sorgt für eine schnelle und effiziente Bereitstellung von Warmwasser am Handwaschbecken.

Der Fachhandwerker kann die Maximalwerte für Temperatur und Volumenstrom einstellen (siehe Kapitel „Inbetriebnahme / Einstellungen").

Mit dem Einbau des beigefügten Spezial-Strahlreglers erhalten Sie einen optimalen Wasserstrahl.

4. Einstellungen

Sobald Sie das Warmwasserventil an der Armatur öffnen oder den Sensor einer Sensor-Armatur betätigen, schaltet automatisch das Heizsystem des Gerätes ein. Das Wasser wird erwärmt. Die Temperatur des Wassers können Sie mit der Armatur verändern:

Einschaltmenge und Volumenstrombegrenzung siehe Kapitel „Technische Daten".

Temperatur erhöhen

Drosseln Sie die Durchflussmenge an der Armatur.

Temperatur verringern

Öffnen Sie die Armatur weiter oder mischen Sie mehr Kaltwasser bei.

Nach Unterbrechung der Wasserversorgung

Siehe Kapitel „Inbetriebnahme / Wiederinbetriebnahme“.

5. Reinigung, Pflege und Wartung

Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch. Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen. Lassen Sie die elektrische Sicherheit am Gerät regelmäßig von einem Fachhandwerker prüfen. Entkalken oder erneuern Sie regelmäßig den Spezial-Strahlregler in der Armatur (siehe Kapitel „Gerätebeschreibung / Zubehör“).

1. Problembehebung

Problem Ursache Behebung
Das Gerät schaltet bzw. voll geöffnetem Warmwasserventil nicht ein.	Am Gerät liegt keine Spannung an.	Prüfen Sie die Sichte-rung in der Hausins-tallation.
	Der Strahlregler in der Armatur ist verkalkt oder verschmutzt.	Reinigen und / oder entkalien Sie den Strahlregler oder er-neuern Sie den Spezi-al-Strahlregler.
	Die Wasserversor-gung ist unterbrochen.	Entlüften Sie das Gerät und die Kalt-wasser-Zulaufleitung (siehe Kapitel „Einstel-lungen").
Die Wunschtempera-tur wird nicht erreicht.	Die maximale Tempe-ratur ist im Gerät zu gering eingestellt.	Lassen Sie die maxi-male Temperatur vom Fachhandwerker neu einstellen.
Das Gerät ist an der	Leistungsgrenze.	Reduzieren Sie den Volumenstrom.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000 / 0000-00000).

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die max. zulässige Zulauftemperatur. Bei hohen Temperaturen kann das Gerät beschädigt werden. Mit einer Zentral-Thermostatatur können Sie die Zulauftemperatur begrenzen.

7.2 Vorschriften, Normen und Bestimmungen

i Hinweis Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz müssen Sie den niedrigsten elektrischen Widerstand des Wassers berücksichtigen (siehe Kapitel „Technischen Daten / Datentabelle"). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

Sieb im Kaltwasser-Zulauf Spezial-Strahlregler „SR“ Anschlussschlauch 3/8, 500 mm lang, mit Dichtungen T-Stück 3/8 Firmenlogo für die Übertischmontage °^* für den Anschluss als druckfestes Gerät

8.2 Zubehör

Spezial-Strahlregler „SR“*

SR 3: Bestellnummer 289591 für MTE 350 und MTE 440 SR 5: Bestellnummer 270582 für MTE 570 und MTE 650

• Zum Einsatz in Gewinde M22/M24.

Drucklose Armaturen

AHS 50 Sensor-Armatur für den Waschtisch AHo 40 MTH Wandarmatur für Übertisch AHu 40 MTH Zweigriff-Waschtischarmatur AHEu 40 MTH Eingriff-Waschtischarmatur

Druckfeste Armatur

ADS 40 Sensor-Armatur für den Waschtisch

9. Vorbereitungen

Spülen Sie die Wasserleitung gut durch.

Wasserinstallation

Ein Sicherheitsventil ist nicht notwendig.

Armaturen

Verwenden Sie geeignete Armaturen (siehe Kapitel „Gerätebeschreibung / Zubehör").

Hinweis

Mit dem Einbau des Spezial-Strahlreglers in der Armatur erhalten Sie einen optimalen Wasserstrahl.

10. Montage

10.1 Montageort

Montieren Sie das Gerät in einem frostfreien Raum in der Nähe der Entnahmearmatur.

Achten Sie auf die Zugänglichkeit der seitlichen Kappenbefestigungsschrauben.

Das Gerät ist für eine Untertischmontage (Wasseranschlüsse oben) und für eine Übertischmontage (Wasseranschlüsse unten) geeignet.

GEFAHR Stromschlag

Die Justierschraube zur Volumenstromverstellung ist spannungsführend und die Schutzart IP25 ist nur bei montierter Geräterückwand gegeben.

» Montieren Sie immer die Geräterückwand.

Installation

10.2 Montagealternativen

10.2.1 Untertischmontage

Drucklos, mit druckloser Armatur

Druckfest, mit druckfester Armatur

26_02_05_0086

26_02_05_0094

Montage des Gerätes

Hinweis

» Montieren Sie das Gerät an die Wand. Die Wand muss ausreichend tragfähig sein.

26.02 05 0042

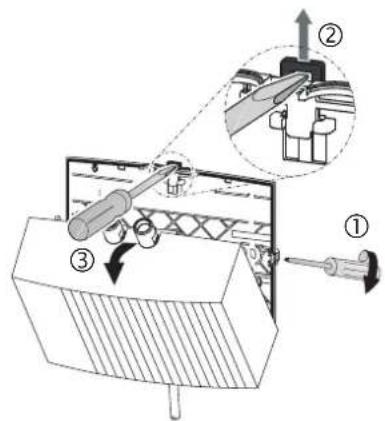

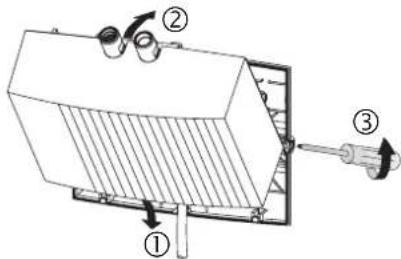

Lösen Sie die Kappenbefestigungsschrauben mit zwei Umdrehungen. Entriegeln Sie den Schnappverschluss mit einem Schraubendreher. Nehmen Sie die Gerätekappe mit dem Heizsystem nach vorn ab.

Brechen Sie die Durchführungsöffnung für die elektrische Anschlussleitung in der Gerätekappe mit einer Zange heraus. Korrigieren Sie die Kontur gegebenenfalls mit einer Feile.

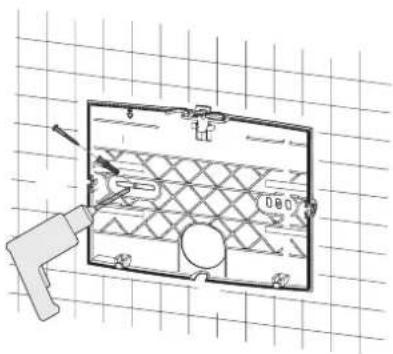

Benutzen Sie die Geräterückwand als Bohrschablone. Befestigen Sie die Geräterückwand mit geeigneten Dübeln und Schrauben an der Wand.

Legen Sie die elektrische Anschlussleitung in die Durchführungsöffnung der Rückwand. Haken Sie die Gerätekappe mit dem Heizsystem unter ein. Rasten Sie das Heizsystem im Schnappverschluss ein. Befestigen Sie die Gerätekappe mit den Kappenbefestigungsschrauben.

Montage der Armatur

Montieren Sie die Armatur. Beachten Sie dabei auch die Bedienungs- und Installationsanleitung der Armatur.

Sachschaden

Beim Montieren aller Anschlüsse müssen Sie am Gerät mit einem Schlüssel SW 14 gegenhalten.

Druckfeste Armatur

Hinweis

Montieren Sie den mitgelieferten Anschlusschlauch 3/8 und das T-Stück 3/8.

Installation

10.2.2 Übertischmontage, drucklos, mit druckloser Armatur

26.02.05.0033

Montage der Armatur

» Montieren Sie die Armatur. Beachten Sie darüber auch die Bedienungs- und Installationsanleitung der Armatur.

Sachschaden

» Beim Montieren aller Anschlüsse müssen Sie am Gerät mit einem Schlüssel SW 14 gegenhalten, siehe Kapitel „Montagealternativen/Untertischmontage".

Gerätemontage

» Montieren Sie das Gerät mit den Wasseranschlüssen auf die Armatur.

10.3 Elektroanschluss herstellen

GEFAHR Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

GEFAHR Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

GEFAHR Stromschlag

Die Geräte sind im Anlieferungszustand mit einer elektrischen Anschlussleitung ausgestattet (MTE 350 mit Stecker).

Ein Anschluss an eine festverlegte elektrische Leitung ist möglich, wenn diese mindestens den Querschnitt der serienmäßigen Geräteanschlussleitung aufweist. Maximal ist ein Leitungsquerschnitt von 3 × 6 mm² möglich.

» Bei einer Übertischmontage des Gerätes müssen Sie die elektrische Anschlussleitung hinter dem Gerät führen.

Sachschaden. Achten Sie beim Anschluss an eine Schutzkontakt-Steckdose (bei einer elektrischen Anschlussleitung mit Stecker) darauf, dass die Schutzkontakt-Steckdose nach der Installation des Gerätes frei zugänglich ist. Sachschaden.

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

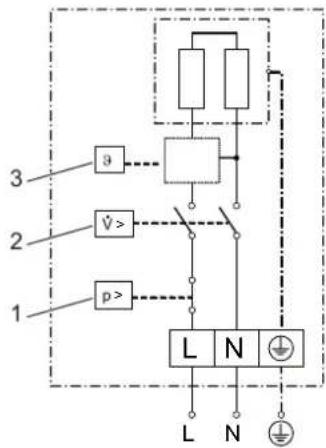

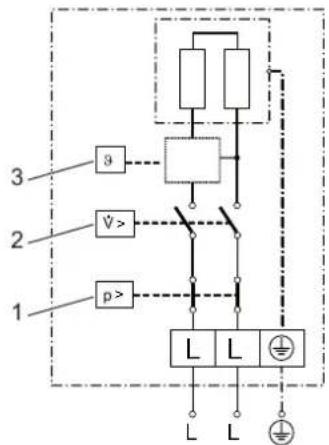

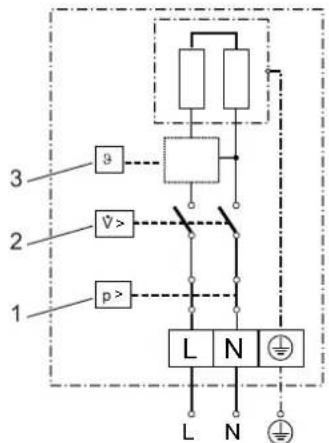

Schließen Sie die elektrische Anschlussleitung gemäß Elektroschaltplan an (siehe Kapitel „Technische Daten / Elektroschaltplan“).

11. Inbetriebnahme

11.1 Erstinbetriebnahme

Befüllen Sie das Gerät durch mehrmalige Zapfungen an der Armatur, bis das Leitungsnetz und das Gerät luftfrei sind. Führen Sie eine Dichtheitskontrolle durch. Stecken Sie den Stecker der elektrischen Anschlussleitung, wenn vorhanden, in die Schutzkontakt-Steckdose oder schalten Sie die Sicherung ein.

Prüfen Sie die Arbeitsweise des Gerätes.

Bei einer Übertischmontage müssen Sie das Firmenlogo mit dem beiliegenden Firmenlogo überkleben.

11.2 Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut. Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.

Übergeben Sie diese Anleitung.

11.3 Wiederinbetriebnahme

Sachschaden

Nach Unterbrechung der Wasserversorgung müssen Sie das Gerät mit folgenden Schritten wieder in Betrieb nehmen, damit das Blankdraht-Heizsystem nicht zerstört wird.

Schalten Sie das Gerät spannungsfrei. Ziehen Sie dazu den Stecker der elektrischen Anschlussleitung, wenn vorhanden, oder schalten Sie die Sicherung aus. Siehe Kapitel „Erstinbetriebnahme“.

11.4 Einstellungen

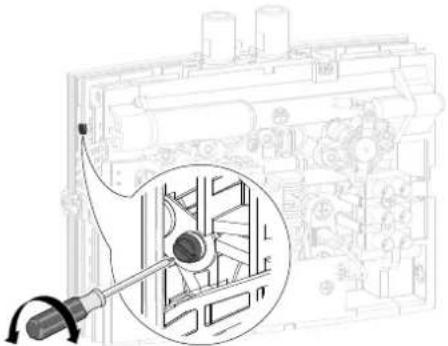

Sie können die Maximalwerte des Volumenstromes und der Temperatur verändern.

Installation

GEFAHR Stromschlag

Die Verstellung des Volumenstromes und der Temperatureinstellung ist nur zulässig, wenn das Gerät vom Netzanschluss getrennt ist.

» Trennen Sie das Gerät allpolig vom Netzanschluss.

GEFAHR Stromschlag

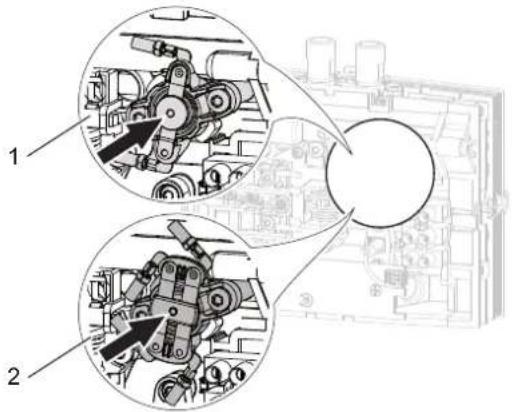

Die Justierschraube zur Verstellung des Volumenstromes und das Potentiometer für die Temperatureinstellung sind spannungsführend, wenn das Gerät nicht vom Netzanschluss getrennt ist.

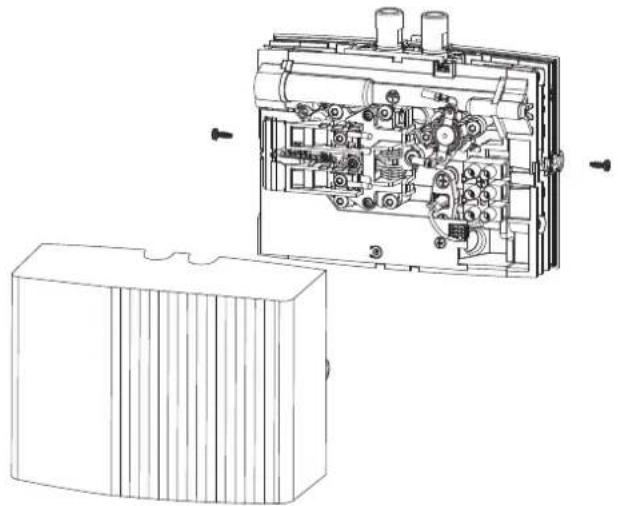

» Nehmen Sie die Gerätekappe ab.

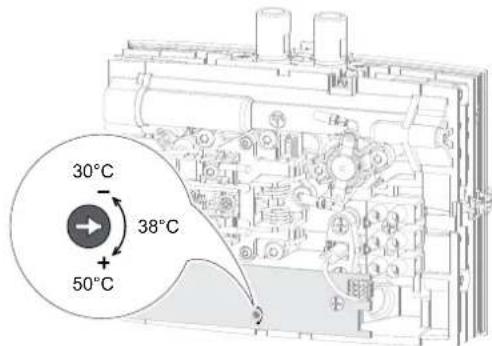

Maximale Temperatur einstellen

Werkseinstellung: 38°C

» Stellen Sie das Potentiometer mithilfe eines Schraubendrehers auf die gewünschte maximale Temperatur. » Montieren Sie die Gerätekappe.

Volumenstrom begrenzen

Werkseinstellung: Maximaler Volumenstrom

Stellen Sie mithilfe der Justierschraube den gewünschten Volumenstrom ein: Kleinster Volumenstrom = Schraube bis zum Anschlag hereindrehen. Größter Volumenstrom = Schraube bis zum Anschlag herausdrehen. Montieren Sie die Gerätekappe.

12. Außerbetriebnahme

Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung oder ziehen Sie den Stecker der elektrischen Anschlussleitung. Entleeren Sie das Gerät (siehe Kapitel „Wartung").

13. Störungsbehebung

Problem Ursache Behebung
Das Gerät schaltet bzw. voll geöffnetem Warmwasserventil nicht ein.Der Volumenstrom ist	Der Strahlregler in der Armatur ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder ernuern Sie den Spezi-al-Strahlregler.
	zu gering eingeseltlt.	Vergroßern Sie den Volumenstrom.
	Das Sieb in der Kalt- Wasserleitung ist ver-stopf.	Reinigen Sie das Sieb nach Absperren der Kaltwasserzuleitung.
	Das Heizsystem ist defekt.	Messen Sie den Wi- derstand des Heizsys- tems, ggf. tauschen Sie das Gerät aus.
	Der Sicherheitsdruck-begrenzer hat aus- gelöst.	Beheben Sie die Fehlerursache. Ma- chen Sie das Gerät spannungsfrei und entlasten Sie die Wass- serleitung. Aktivieren Sie den Sicherheits- druckbegrenzer.
Die Wunschtempera- tur wird nicht erreicht.	Das Gerät ist an der Leistungsgrenze.	Reduzieren Sie den Volumenstrom.

Installation

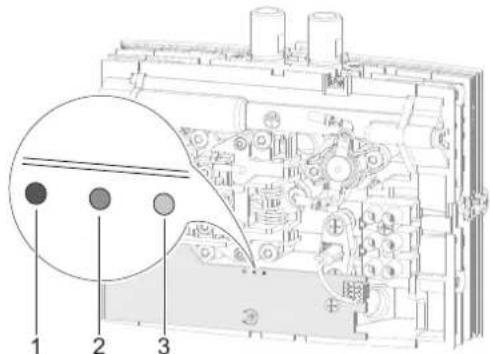

Leuchtdiodenanzeige

1 Anzeige rot bei Störung 2 Anzeige gelb bei Heizbetrieb 3 Anzeige grün blinkend bei der Spannungsversorgung der Elektronik

Sicherheitsdruckbegrenzer aktivieren D0000039769

1 1-poliger Sicherheitsdruckbegrenzer MTE 440 / MTE 570 2 2-poliger Sicherheitsdruckbegrenzer MTE 350 / MTE 650

14. Wartung

GEFAHR Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Gerät entleeren

GEFAHR Verbrühung

Beim Entleeren kann heißes Wasser austreten.

Wenn Sie das Gerät für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleeren müssen, gehen Sie folgendermaßen vor:

Schließen Sie das Absperrventil in der Kaltwasser-Zuleitung. Öffnen Sie das Entnahmeventil. Lösen Sie die Wasseranschlüsse vom Gerät.

Sieb reinigen

Das eingebaute Sieb können Sie nach der Demontage der Kaltwasseranschlussleitung reinigen.

Schutzleiter prüfen

Prüfen Sie den Schutzleiter (in Deutschland z. B. BGV A3) am Schutzleiterkontakt der elektrischen Anschlussleitung und am Anschlussstutzen des Gerätes.

Lagerung des Gerätes

Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrieren und Schäden verursachen kann.

Elektrische Anschlussleitung beim MTE 570 austauschen

Beim MTE 570 müssen Sie im Austauschfall eine 4 mm² elektrische Anschlussleitung verwenden.

15. Technische Daten

15.1 Maße und Anschlüsse

b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A

15.2 Elektroschaltplan

15.2.1 MTE 350

1/N/PE ~ 200-240 V

1 Sicherheitsdruckbegrenzer 2 Druckdifferenzschalter 3 Elektronik mit Auslauftemperaturfühler

15.2.2 MTE 440 und MTE 570 1/N/PE ~ 200-240 V

D0000035308

1 Sicherheitsdruckbegrenzer 2 Druckdifferenzschalter 3 Elektronik mit Auslauftemperaturfühler

8502050001

Sachschaden

» Beim Festanschluss schließen Sie die elektrische Anschlussleitung gemäß der Klemmenbezeichnung der Buchsenklemme an.

15.2.3 MTE 650 2/PE ~ 380 - 400 V 1 Sicherheitsdruckbegrenzer 2 Druckdifferenzschalter 3 Elektronik mit Auslauftemperaturfühler

15.3 Temperaturerhöhung

Folgende Temperaturerhöhungen des Wassers ergeben sich bei einer Spannung von 230 V / 400 V

Beispiel MTE 350 mit 3,5 kW
Volumenstrom l/min 2,0
Temperaturerhöhung K 25
Kaltwasserzulauftemperatur °C 12
Maximale mögliche Auslauftemperatur	°C	37

Installation

Hinweis

Eine Auslauftemperatur von 50 °C erreichen Sie beim geringstmöglichen Durchfluss und den folgenden Kaltwasserzulauftemperaturen:

MTE 350 > 17 °C MTE 440 > 18 °C MTE 570 > 13 °C MTE 650 > 8 °C

15.4 Einsatzbereiche

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit, siehe „Datentabelle".

Normangabe bei 15 °C			20 °C			25 °C
Spez. Wider-stand ρ ≥	Spez. Leitfã-igkeit σ ≤		Spez. Wider-stand ρ ≥	Spez. Leitfã-igkeit σ ≤		Spez. Wider-stand ρ ≥	Spez. Leitfã-igkeit σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

15.5 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

		MTE 350	MTE 440	MTE 570	MTE 650
		231003	231004	231216	232770
Hersteller		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofil		XXS	XXS	XXS	XXS
Energieeffizienzklasse		A	A	A	A
Jährlicher Stromverbrauch	kWh	478	478	478
Energetischer Wirkungsgrad	%	39	39	39	40
Schalleistungspegel	dB(A)	15	15	15	15
Besondere Hinweise zur Effizienz-messung		keine	keine	keine	keine

15.6 Datentabelle

MTE 350 MTE 440 MTE 570 MTE 650
231003 231004 231216 232770
Elektrische Daten
Nennspannung	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Nennleistung	kW	2,7	3,2	3,5	3.8	3,3	4,0	4,4	4.8	4,3	5,2	5,7	6.2	5,9	6,5
Nennstrom	A	13,3	14,5	15,2	15.8	16,7	18,2	19,1	20	21,6	23,6	24,7	25.8	15,5	16,3
Absicherung	A	16	16	16	16	20	20	20	20	25	25	25	32	16	20
Frequenz	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50	50
Phasen		1/N/PE				1/N/PE				1/N/PE				2/PE
Spezifischer Widerstand ρ15≥ (bei θkalt ≤25°C)	Ω cm	1000				1000				1000				1000
Spezifische Leitfähigkeit σ15≤ (bei θkalt ≤25°C)	μS/cm	1000				1000				1000				1000
Spezifischer Widerstand ρ15≥ (bei θkalt ≤50°C)	Ω cm	1300				1300				1300				1300
Spezifische Leitfähigkeit σ15≤ (bei θkalt ≤50°C)	μS/cm	770				770				770				770
Max. Netzimpedanz bei 50Hz	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047
Max. Netzimpedanz bei 380V / 50Hz	Ω													0,236
Max. Netzimpedanz bei 400V / 50Hz	Ω													0,225
Anschlüsse
Wasseranschluss		G 3/8 A				G 3/8 A				G 3/8 A				G 3/8 A
Einsatzgrenzen
Max. zulässiger Druck	MPa	1				1				1				1
Max. Zulauftemperatur für Nacher-wärbung	°C	50				50				50				50
Werte
Max. zulässige Zulauftemperatur	°C	60				60				60				60

Installation

MTE 350 MTE 440 MTE 570 MTE 650
Temperaturinstellbereich Warmwasser	°C	30-50	30-50	30-50	30-50
Ein	l/min	>1,5	>1,8	>2,2	>2,2
Druckverlust bei Volumenstrom	MPa	0,05	0,06	0,07	0,07
Volumenstrom für Druckverlust	l/min	1,5	1,8	2,2	2,2
Volumenstrom-Begrenzung bei	l/min	2,3	2,8	3,2	3,2
Warmwasserdarbietung	l/min	2,0	2,5	3,2	3,7
Δθ bei Darbietung	K	25	25	25	25
Hydraulische Daten
Nenninhalt		0,1	0,1	0,1	0,1
Ausführungen
Montageart Übertisch		X	X	X	X
Montageart Untertisch		X	X	X	X
Bauart offen		X	X	X	X
Bauart geschlossen		X	X	X	X
Schutzklasse		1	1	1	1
Isolierblock		Kunststoff	Kunststoff	Kunststoff	Kunststoff
Heizsystem Wärmeerzeuger		Blankdraht	Blankdraht	Blankdraht	Blankdraht
Kappe und Rückwand		Kunststoff	Kunststoff	Kunststoff	Kunststoff
Farbe		weiß	weiß	weiß	weiß
Schutzart (IP)		IP25	IP25	IP25	IP25
Dimensionen
Höhe	mm	143	143	143	143
Breite	mm	190	190	190	190
Tiefe	mm	82	82	82	82
Länge Anschlusskabel	mm	700	700	700	700
Gewichtete
Gewicht	kg	1,5	1,5	1,5	1,5

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel. [phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Kundendienst und Garantie

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten

Garantieleistungen, insbesondere für etwa eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist diese gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

GEVAAR Elektrische schok

GEVAAR Elektrische schok

GEVAAR Elektrische schok

12. Außerbetriebnahme

15. Technische Daten

13. Fehlerbehebung

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf ist in der Zeit von Montag bis Donnerstag von 7.15 bis 18.00 Uhr und Freitag von 7.15 bis 17.00 Uhr, auch unter den nachfolgenden Telefon- bzw. Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

EHT Haustechnik

International

Australien

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Österreich

STIEBEL ELTRON Ges.m.b.H.

Gewerbegebiet Neubau-Nord

Margaritenstraße 4 A

4063 Hörsching

Tel. [phone]

Fax [phone]

Belgien

STIEBEL ELTRON bvba/sprl

t Hofveld 6 - D1
