РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDLE Basis 182124 AEG

Проточный водонагреватель с электронным управлением

Эксплуатация и установка 59

BESONDERE HINWEISE

BEDIENUNG

СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

ЭКСПЛУАТАЦИЯ

1. Общие указания....60
2. Техника безопасности....60
3. Описание устройства 61
4. Настройки....61
5. Чистка, уход и техническое обслуживание......61
6. Устранение неисправностей......62

УСТАНОВКА

1. Техника безопасности....63
2. Описание устройства ......63
3. Подготовительные мероприятия .....63
4. Монтаж....64
5. Ввод в эксплуатацию....68
6. Вывод из эксплуатации ....69
7. Устранение неисправностей....70
8. Техническое обслуживание....71
9. Технические характеристики....71

ГАРАНТИЯ

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ

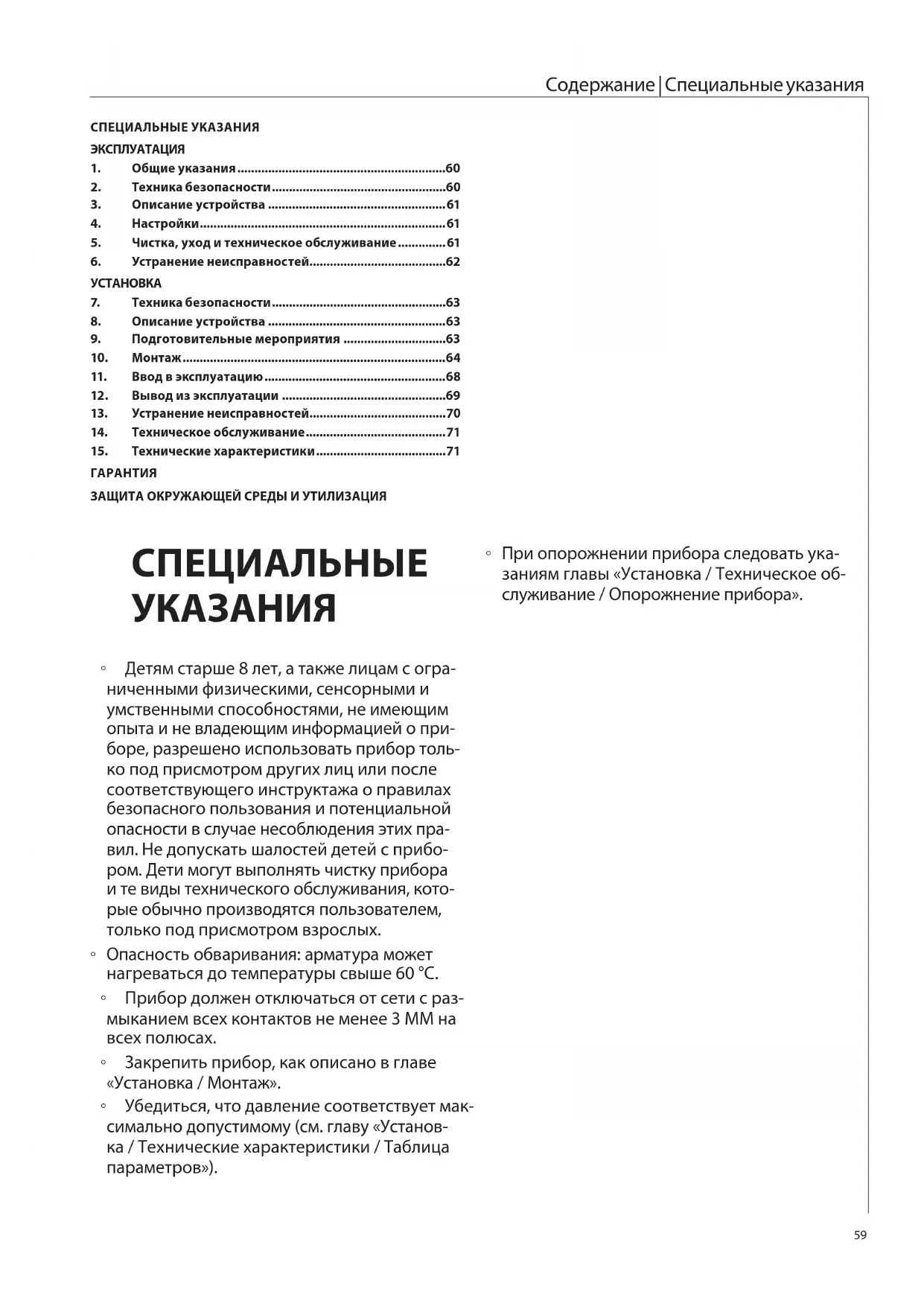

СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

Детям старше 8 лет, а также лицам с ограниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.

• Опасность обваривания: арматура может нагреваться до температуры свыше 60 °C.
• Прибор должен отключаться от сети с размыканием всех контактов не менее 3 ММ на всех полюсах.
  Закрепить прибор, как описано в главе «Установка / Монтаж».
  • Убедиться, что давление соответствует максимально допустимому (см. главу «Установка / Технические характеристики / Таблица параметров»).

- При опорожнении прибора следовать указаниям главы «Установка / Техническое обслуживание / Опорожнение прибора».

ЭКСПЛУАТАЦИЯ

1. Общие указания

Главы «Специальные указания» и «Эксплуатация» предназначены для пользователя и специалиста.

Глава «Установка» предназначена для специалиста.

Указание

Перед началом эксплуатации следует внимательно прочитать данное руководство и сохранить его.

При необходимости передать настоящее руководство следующему пользователю.

1.1 Указания по технике безопасности

1.1.1 Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО Вид опасности

Здесь приведены возможные последствия несоблюдения указания по технике безопасности.

» Здесь приведены мероприятия по предотвращению опасности.

1.1.2 Символы, вид опасности

Символ Вид опасности
	Травма
	Поражение электрическим током
	Ожог(ожог, обваривание)

1.1.3 Сигнальные слова

СИГНАЛЬНОЕ СЛОВО	Значение
ОПАСНОСТЬ Указания, несоблюдение которых приводит к серьезным травмам или к смертельному исходу.
ПРЕДУПРЕЖДЕНИЕ	Указания, несоблюдение которых может привести к серьезным травмам или к смертельному исходу.
ОСТОРОЖНО Указания, несоблюдение которых может привести к травмам средней тяжести или к легким травмам.

1.2 Другие обозначения в данной документации

Указание

Общие указания обозначены приведенным рядом с ними символом.

» Следует внимательно прочитать тексты указаний.

Символ Значение
	Материальный ущерб(повреждение оборудования, косвенный ущерб иущерб для окружающей среды)
	Утилизация устройства

» Этот символ указывает на необходимость выполнения определенных действий. Описание необходимых действий приведено шаг за шагом.

1.3 Единицы измерения

Указание

Если не указано иное, все размеры приведены в миллиметрах.

2. Техника безопасности

2.1 Использование по назначению

Прибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требуется проходить инструктаж. Возможно использование прибора не только в быту, но и, например, на предприятиях малого бизнеса при условии соблюдения тех же условий эксплуатации.

Прибор напорного типа предназначен для нагрева водопроводной воды или дополнительного подогрева воды, нагретой ранее. Прибор может обеспечивать одну или несколько точек отбора.

Любое иное или не указанное в настоящем руководстве использование данного устройства считается использованием не по назначению. Использование по назначению подразумевает соблюдение требований настоящего руководства, а также руководств к используемым принадлежностям.

2.2 Общие указания по технике безопасности

ОСТОРОЖНО ожог

Во время работы смеситель может нагреваться до температуры свыше 60 °C.

При температуре воды на выходе выше 43 °C существует опасность обваривания.

ОСТОРОЖНО ожог

В режиме эксплуатации с использованием предварительно подогретой воды, например, из солнечной установки, температура приготовленной горячей воды может отклоняться от заданной температуры.

ПРЕДУПРЕЖДЕНИЕ травма

Детям старше 8 лет, а также лицам с ограниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.

Если прибором пользуются дети или лица с ограниченными физическими, сенсорными и умственными способностями, то мы рекомендуем установить режим постоянного ограничения температуры. Выполнить данную настройку может специалист.

Материальный ущерб

Пользователь должен обеспечить защиту водопровода и арматуры от замерзания.

2.3 Знак СЕ

Знак СЕ свидетельствует, что прибор соответствует всем основным требованиям:

• Директивы ЕС по низковольтному оборудованию,

Директивы об электромагнитной совместимости. Максимально допустимое полное сопротивление сети указано в главе «Установка / Технические характеристики / Таблица параметров».

2.4 Знак технического контроля

См. заводскую табличку на приборе.

Евразийское соответствие

Данный прибор соответствует требованиям безопасности технического регламента Таможенного союза и прошел соответствующие процедуры подтверждения соответствия.

2.5 Знак технического контроля

См. заводскую табличку на приборе.

Государственные допуски и свидетельства: Германия

В соответствии со строительными нормами и правилами ведомством по надзору выдано общее свидетельство о подтвержден ии возможности использования прибора с точки зрения его шумовых характеристик.

AEG HOL DIN 4109 PA-IX 6814/I MPA NRW.

3. Описание устройства

Проточный водонагреватель с электронным управлением автоматически регулирует мощность нагрева, что позволяет обеспечить постоянную температуру воды на выходе с учетом предельной мощности прибора. При превышении предельной мощности прибора регулирование температуры воды осуществляется при помощи водоразборной арматуры.

Нагревательная система

Нагревательная система с открытым нагревательным элементом защищена герметичным пластиковым корпусом. Нагревательная система пригодна как для мягкой, так и для жесткой воды. Такая система менее восприимчива к образованию накипи. Нагревательная система обеспечивает быстрое и эффективное снабжение горячей водой.

Указание Прибор о

Прибор оснащен системой обнаружения воздуха, которая предотвращает повреждение системы нагрева. Если во время эксплуатации прибора в него попадает воздух, прибор отключает нагрев на одну минуту, защищая тем самым свою нагревательную систему.

4. Настройки

Температура горячей воды на выходе регулируется бесступенчато.

	Умывальник (ок. 35 °C)
	Душ (ок. 40 °C)
	Ванна (ок. 45 °C)
	Кухонная мойка (ок. 55 °C)

» Установить ручку регулятора на нужную температуру.

Ограничитель температуры

Специалист может настроить на приборе ограничитель температуры на значение 43 °C. Если активирована функция ограничения температуры, ее можно регулировать поворотным переключателем в пределах поворота ручки переключателя. Температуру воды на выходе можно установить только в пределах от 30 °C до 43 °C.

Указание Если при

Если при полностью открытом раздаточном кране горячей воды и температуре, установленной на максимальное значение, вода на выходе недостаточно нагрета, значит через прибор проходит больше воды, чем может нагреть нагревательная система. Прибор работает на пределе мощности.

» В таком случае необходимо снизить расход воды на раздаточном кране.

Рекомендации для настроек при использовании термостатической арматуры

Установить ручку регулятора температуры на максимальное значение.

После отключения подачи воды

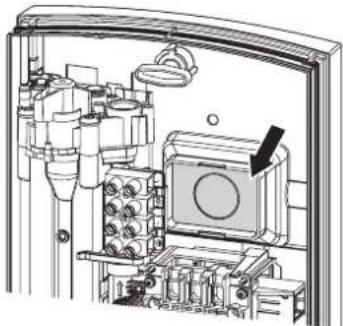

Материальный ущерб

Во избежание повреждения системы с открытым нагревательным элементом включение прибора после отключения подачи воды необходимо производить следующим образом.

» Обесточить прибор, отключив предохранители.
» Открыть вентиль смесителя на одну минуту, пока из прибора и линии подачи холодной воды не будет удален весь воздух.
» Возобновить подачу сетевого напряжения.

5. Чистка, уход и техническое обслуживание

» Не использовать абразивные или едкие чистящие средства. Для ухода за прибором и очистки корпуса достаточно влажной тканевой салфетки.
» Необходимо периодически проверять смесители. Известковые отложения на изливе смесителя можно удалить с помощью имеющихся в продаже средств для удаления накипи.

6. Устранение неисправностей

Проблема Причина С	Пособ устранения
Прибор не включается, несмотря на полностью открытый кран горячей воды.	На прибор не подается напряжение.	Проверить предохранители домовой электросети.
	Слишком малый объемный расход. Загрязнение или известкование регулятора струи или душевой лейки.	Очистить регулятор струи или душевую лейку и / или удалить известковый налет.
Не осуществляется нагрев до температуры, заданной > 45 °C.Температура подачи	Водоснабжение от-ключено.	Удалить воздух из прибора и трубопровода подачи холодной воды (см. главу «Управление / Настройки»).
	холодной воды составляет > 45 °C.	Уменьшить температуру холодной воды на подаче.

Если невозможно устранить эту неисправность самостоятельно, следует пригласить специалиста. Чтобы специалист смог оперативно помочь, необходимо сообщить ему номер прибора с заводской таблички (000000-0000-00000):

Nr: 000000-0000-00000 D0000041614

УСТАНОВКА

7. Техника безопасности

Установка, ввод в эксплуатацию, а также техобслуживание и ремонт устройства должны производиться только квалифицированным специалистом.

7.1 Общие указания по технике безопасности

Безупречная работа прибора и безопасность эксплуатации гарантируются только при использовании соответствующих оригинальных принадлежностей и оригинальных запчастей.

Материальный ущерб

Необходимо учитывать максимально допустимое значение температуры подачи. При более высоких температурах подачи возможно повреждение прибора. При установке центральной термостатической арматуры максимальную температуру подачи можно ограничить.

7.2 Предписания, стандарты и положения

Указание

Необходимо соблюдать все общегосударственные и региональные предписания и положения.

• Степень защиты IP 25 (защита от струй воды) обеспечивается только при надлежащей установке защитной втулки для кабеля.
Удельное электрическое сопротивление воды не должно быть ниже указанного на заводской табличке! Если речь идет об объединенной системе водоснабжения, необходимо учитывать наименьшее электрическое сопротивление воды (см. главу «Установка / Технические характеристики / Таблица параметров»). Выяснить удельное электрическое сопротивление или электропроводность воды на предприятии водоснабжения.

8. Описание устройства

8.1 Комплект поставки

В комплект поставки прибора входят:

▪ Настенная монтажная планка
Резьбовые шпильки, шурупы и дюбели для настенной монтажной планки
◦ Шаблон для монтажа
° 2 двойных ниппеля (для холодной воды, с запорным клапаном)
- Плоские уплотнения
• Кабельная втулка (подключение электропитания вверху / внизу)
Шурупы / дюбели для настенного крепежа при открытом монтаже водопровода
- Дополнительный ограничитель объемного расхода в линии подачи холодной воды (только модель DDLE Basis 18/21/24)

8.2 Принадлежности

Смеситель

ADEo 70 WD – однорычажный смеситель с переключателем «ванна/душ»

Комплект для подключения плиты

Комплект для электрического подключения водонагревателей DDLE Basis 11 и DDLE Basis 13

Монтажные принадлежности

Комплект труб для монтажа под раковиной UT 104, подключение: открытый монтаж, G 3/8, сверху. Стыки для подключения воды с резьбовым обжимом 12 мм.

Универсальная монтажная рама

Монтажная рама с электрическими клеммами.

Комплект труб для монтажа прибора под раковиной

Если подключение воды выполняется сверху (G 3/8 A), по- надобится комплект для монтажа под раковиной.

Комплект труб для монтажа со смещением

Если при установке прибор смещается на 90 мм по вертикали относительно патрубка для подключения воды, для монтажа понадобится комплект труб с коленом.

Комплект труб для перехода на газовую колонку

Если для монтажа используются имеющиеся патрубки газового водонагревателя (подключение холодной воды слева и горячей воды справа), потребуется комплект труб для монтажа.

Реле сброса нагрузки (LR 1-A)

Реле сброса нагрузки предназначено для установки в электрическом распределительном устройстве, оно обеспечивает приоритетное включение проточного водонагревателя при его одновременной работе, например, с электрическими накопительными водонагревателями.

ZTA 3/4 – центральная термостатирующая арматура

Термостатирующая арматура предназначена для центра- лизованного предварительного смешивания, например, воды проточного водонагревателя и солнечной установ- ки.

9. Подготовительные мероприятия

9.1 Место монтажа

Материальный ущерб Прибор разрешается устанавливать только в отапливаемом помещении.

» Устанавливать прибор следует вертикально, в непосредственной близости от точки отбора.
Прибор можно устанавливать под раковиной или над ней.

Монтаж под раковиной

1 Подвод холодной воды
2 Выпуск. труба горячей воды

Монтаж над раковиной

1 Подвод холодной воды
2 Выпуск. труба горячей воды

Указание

» Смонтировать прибор на стене. Стена должна обладать достаточной несущей способностью.

9.2 Водопроводные работы

Установка предохранительного клапана не требуется.
» Тщательно промыть водопроводную систему.
» Необходимо убедиться, что объемный расход (см. главу «Установка / Технические характеристики / Таблица параметров») достаточен для включения прибора. Если значение объемного расхода не достигнуто, следует извлечь ограничитель объемного расхода (см. главу «Установка / монтаж ограничителя объемного расхода»).
» Если при полностью открытом раздаточном кране требуемое значение объемного расхода не достигнуто, следует повысить давление в водопроводной магистрали.

Смесители

Использовать подходящие напорные смесители. Запрещено использовать безнапорные смесители.

Указание

Для уменьшения потока запрещено использовать запорный клапан на линии подачи холодной воды! Запорный клапан служит для блокирования прибора.

Разрешенные материалы для водопроводных труб

• Трубопровод подачи холодной воды труба из горячеоцинкованной стали, нержавеющей стали, меди или пластика
  • Трубопровод подачи горячей воды: труба из нержавеющей стали, меди или пластика

Материальный ущерб

При использовании пластиковых труб нужно учитывать максимальную температуру и максимально допустимое давление (см. главу «Установка / Технические характеристики / Таблица параметров»).

Гибкие шланги для подвода воды

» При подключении прибора с помощью гибких шлангов необходимо предупредить прокручивание байонетных соединений в трубных коленах.

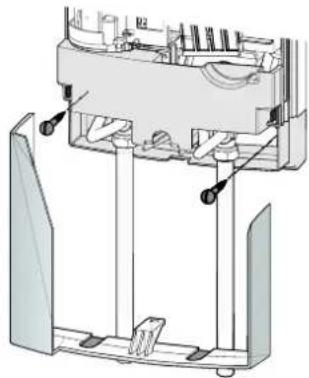

» Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

10. Монтаж

10.1 Стандартный монтаж

Электроподключение сверху, скрытая проводка
• Подключение к водопроводу скрытого монтажа

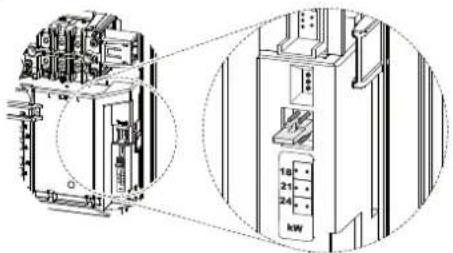

• Модели DDLE Basis 18/21/24 потребляемая мощность в заводской настройке 21 кВт

Другие возможности монтажа см. главу «Установка / Монтаж / Альтернативные варианты монтажа».

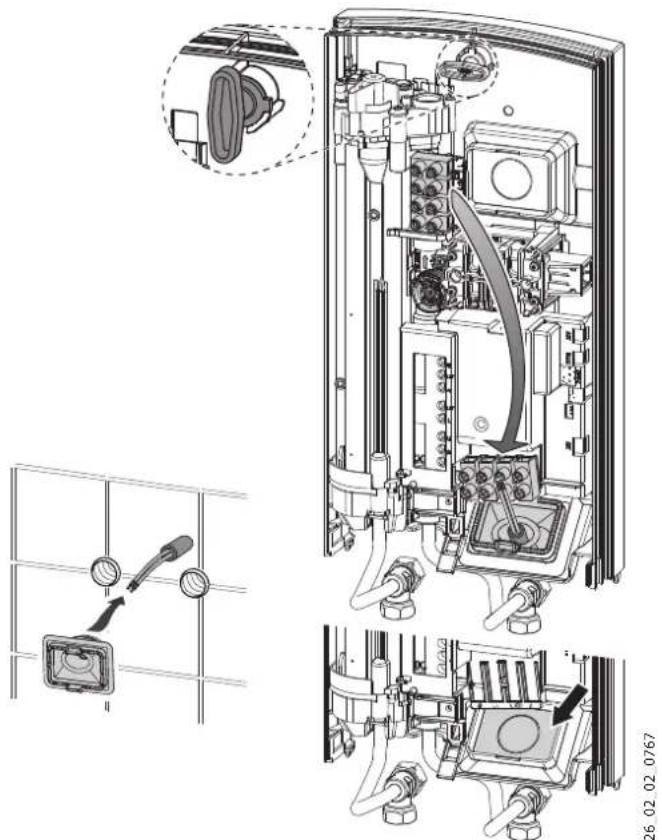

Электроподключение нижнее, скрытая проводка
Электроподключение, открытая проводка
• Подключение реле сброса нагрузки
- Монтаж под раковиной, патрубки подключения воды сверху
Подключение к водопроводу открытого монтажа
- Работа с предварительно подогретой водой
• Ограничитель температуры

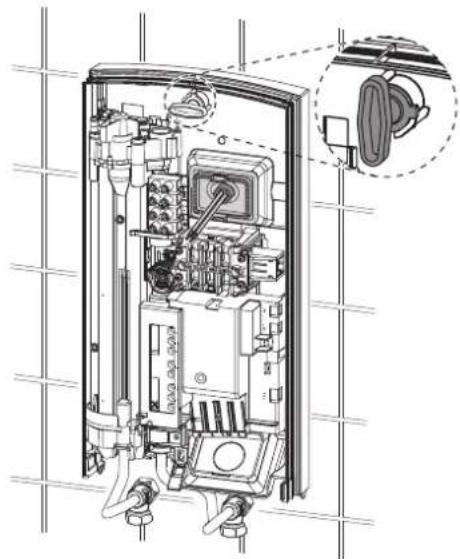

Вскрытие прибора

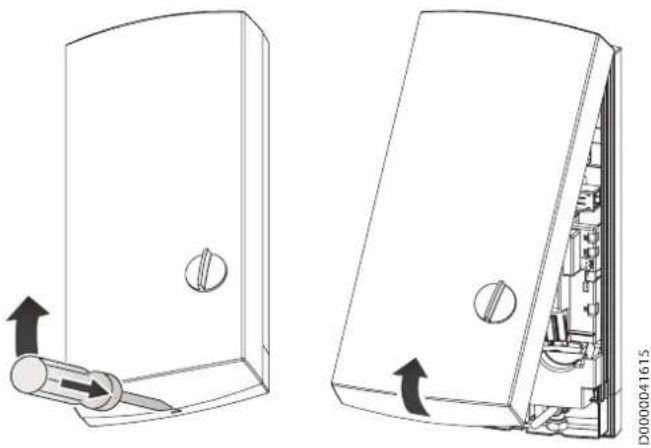

» Открыть прибор, отжав защелку фиксатора.

» Снять заднюю панель, для этого нажать на оба крючка-фиксатора и потянуть нижнюю часть задней панели вперед.

Подготовка сетевого кабеля

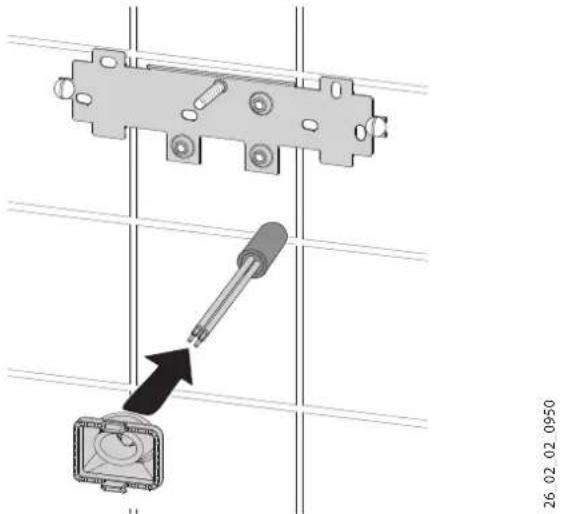

Установка настенной монтажной планки

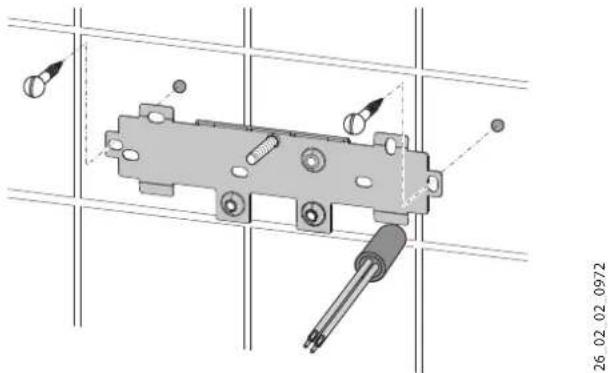

» Разметить места сверления отверстий при помощи шаблона для монтажа. При подключении прибора к водопроводу открытого монтажа нужно дополнительно отметить крепежные отверстия в нижней части шаблона.
» Просверлить отверстия и закрепить настенную монтажную планку с помощью 2 шурупов и 2 дюбелей (шурупы и дюбели входят в комплект поставки).
» Установить прилагаемую резьбовую шпильку.
» Установить настенную монтажную планку.

Установка кабельной втулки

» Установить кабельную втулку. Если поперечное сечение кабеля превышает 6 мм², отверстие в кабельной втулке необходимо расширить.

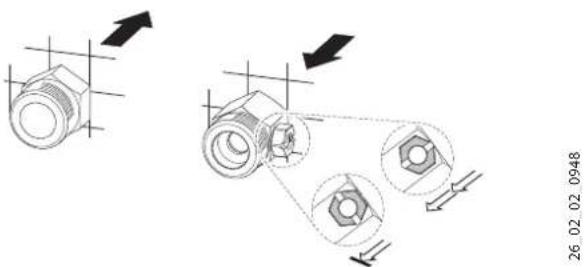

Подключение прибора к системе водоснабжения

Материальный ущерб

Все работы по подключению воды и установке прибора необходимо производить в соответствии с инструкцией.

26.02 02 0948

» Поставить прокладку и ввинтить двойной ниппель.

Материальный ущерб

Для уменьшения потока запрещено использовать запорный клапан на линии подачи холодной воды!

Подготовка задней стенки

Материальный ущерб

Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку!

» Выломать в заданной точке на задней стенке отверстие для кабельной втулки. При наличии острых кромок их следует зачистить напильником.

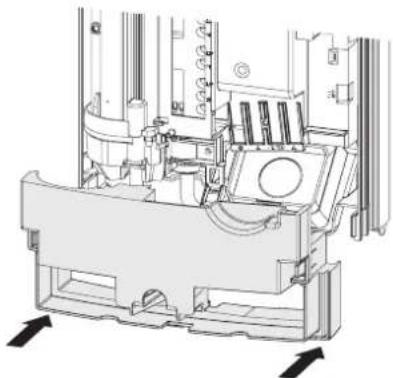

Монтаж прибора

» Надеть заднюю стенку на шпильку и кабельную втулку. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком.

» Удалить защитные заглушки из патрубков для подключения воды.

» Заднюю панель плотно прижать к стене. Заблокировать крепежный вороток, повернув его вправо на 90°.

D0000041925

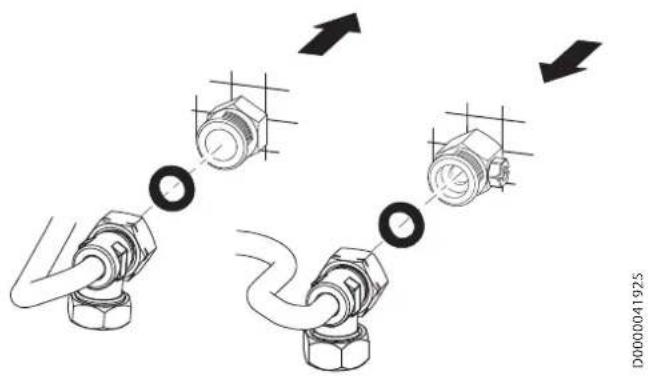

» Прикрутить трубы с плоскими уплотнителями к двойным ниппелям.

Материальный ущерб

Для работы прибора необходима установка сетчатого фильтра.

» При замене прибора проверить наличие сетчатого фильтра (см. главу «Установка / Техническое обслуживание»).

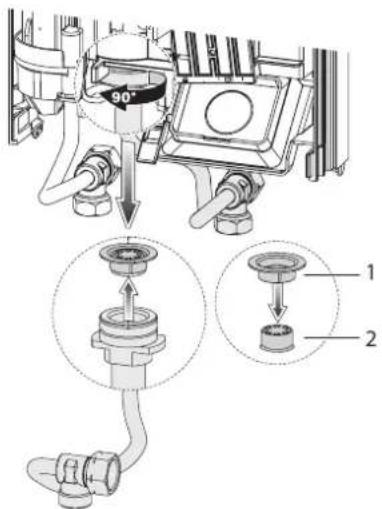

Демонтаж / замена ограничителя объемного расхода

Указание

При использовании термостатической арматуры демонтаж ограничителя расхода запрещен.

90° 1 2

26_02_02_0771

1 Пластиковая профильная шайба
2 Ограничитель расхода
» Снять ограничитель расхода. Установить пластмассовую профильную шайбу на место.

Модели DDLE Basis 18/21/24 Замена ограничителя расхода

» При выборе потребляемой мощности 24 кВт установленный ограничитель расхода (белого цвета) следует заменить на ограничитель расхода из комплекта поставки (оранжевого цвета, прикреплен к патрубку холодной воды).

Подключение к сети питания

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током

Все работы по электрическому подключению и монтажу необходимо производить в соответствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током

Подключение к электросети допустимо только в неразъемном исполнении и со съемной кабельной втулкой. Прибор должен отключаться от сети с размыканием всех контактов не менее 3 ММ на всех полюсах.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим ТОКОМ

Проверить подключение прибора к защитному проводу.

Материальный ущерб

Следует соблюдать данные на заводской табличке. Напряжение сети должно совпадать с указанным на табличке.

» Подключить кабель питания к соединительной клемме сети (см. главу «Установка / Технические характеристики / Электрическая схема»).

Модели DDLE Basis 18/21/24 Переключение штекера кодировки

В состоянии поставки штекер кодировки установлен в положение 21 кВт. Для переключения на другую потребляемую мощность необходимо выполнить следующие действия:

» Переместить штекер кодировки в положение, соответствующее выбранной мощности (сведения о выборе мощности и предохранителях прибора см. в главе «Установка / Технические характеристики / Таблица параметров»).
» Выбранную мощность отметить на заводской табличке крестиком. При этом использовать шариковую ручку.

Монтаж нижней части задней стенки

» Смонтировать нижнюю часть задней стенки. Зафиксировать нижнюю часть задней стенки.

» Выровнять установленный прибор, ослабив крепежный вороток, поправить электрический кабель и заднюю стенку, после чего вновь затянуть крепежный вороток. Если задняя стенка прибора не прилегает, можно прикрепить прибор снизу двумя дополнительными винтами (см. главу «Установка / Альтернативные варианты монтажа / Водопроводные работы, открытый монтаж»).

10.2 Альтернативные варианты монтажа

10.2.1 Электроподключение нижнее, скрытая проводка

» Установить кабельную втулку.

! Материальный ущерб Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку!

» Выломать в заданной точке на задней стенке отверстие для кабельной втулки. При наличии острых кромок их следует зачистить напильником.
» Переместить клемму подключения к электросети с верхней части прибора вниз.
» Надеть заднюю стенку на шпильку и кабельную втулку. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком.
» Заднюю панель плотно прижать к стене. Заблокировать крепежный вороток, повернув его вправо на 90°.

10.2.2 Электроподключение, открытая проводка

Указание

При таком способе подключения изменится степень защиты прибора.

» Изменить данные на заводской табличке. Зачеркнуть маркировку «IP 25» и пометить крестиком ячейку «IP 24». При этом использовать шариковую ручку.

Материальный ущерб

Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку.

» В задней стенке чисто выполнить необходимые сквозные отверстия (см. главу «Установка / Технические характеристики / Размеры и соединения»). При наличии острых кромок их следует зачистить напильником.
» Пропустить кабель электропитания через кабельную втулку и подключить этот кабель к соединительной клемме сети.

10.2.3 Подключение реле сброса нагрузки

Реле сброса нагрузки в электрораспределительном устройстве следует использовать совместно с другими электроприборами, например, с электрическими накопительными водонагревателями. Сброс нагрузки осуществляется при работе проточного водонагревателя.

Материальный ущерб

Подключить фазу, на которую установлено реле сброса нагрузки, к помеченной соединительной клемме сети в приборе (см. главу «Установка / Технические характеристики / Электрические схемы и соединения»).

10.2.4 Монтаж под раковиной, патрубки подключения воды сверху

Для монтажа прибора под раковиной с верхним расположением патрубков для подключения воды используется дополнительный комплект труб для монтажа прибора под раковиной. Аккуратно выломать проходные отверстия для труб в задней панели и установить трубы из комплекта.

10.2.5 Подключение к водопроводу открытого монтажа

Указание

При таком способе подключения изменится степень защиты прибора.

» Изменить данные на заводской табличке. Зачеркнуть маркировку «IP 25» и пометить крестиком ячейку «IP 24». При этом использовать шариковую ручку.

» Чтобы закрыть отверстия при скрытом монтаже следует установить заглушки с уплотнителями.
» Выполнить монтаж соответствующего напорного смесителя.

» Нижнюю часть задней панели установить под верхнюю часть и защелкнуть.
» Соединить трубы с прибором.
» Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

Материальный ущерб

Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку!

» Аккуратно выломать проходные отверстия в крышке прибора. При наличии острых кромок их следует за- чистить напильником.
» Протолкнуть нижнюю часть задней панели под трубами подводки смесителя. Зафиксировать нижнюю часть задней стенки.
» Соединить трубы с прибором.

10.2.6 Работа с предварительно подогретой водой

При установке центральной термостатической арматуры производится ограничение максимальной температуры подачи.

10.2.7 Ограничитель температуры

ОСТОРОЖНО ожог

В режиме эксплуатации с использованием предварительно подогретой воды система ограничения температуры и защиты от обваривания может оказаться неэффективной.

» В этом случае ограничение устанавливается на предустановленной центральной термостатической арматуре.

На внутренней стороне крышки прибора можно установить ограничение температуры, равное 43 °C.

» Подключить штекер задающего устройства к ограни- чителю температуры, настроенному на 43 °C.

После активации ограничения температуры выбор температуры возможен только в диапазоне от 30 до 43 °C.

10.3 Завершение монтажа

» Открыть запорный клапан в двойном ниппеле или в трубопроводе подачи холодной воды.

11. Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ поражение электрическим ТОКОМ

Ввод прибора в эксплуатацию может осуществляться только специалистом при условии соблюдения правил техники безопасности.

11.1 Первый ввод в эксплуатацию

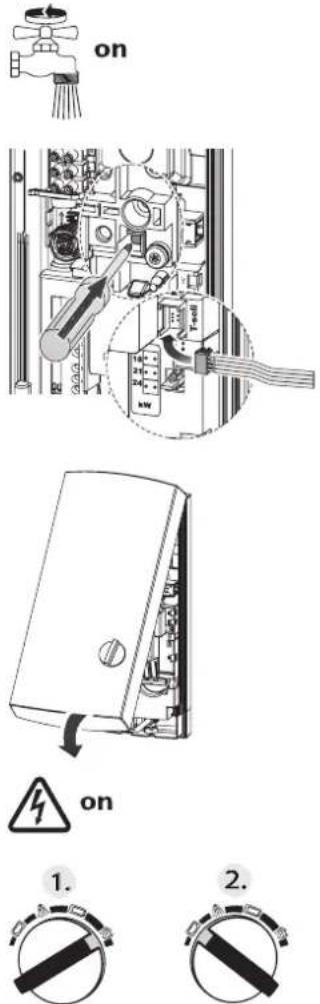

26 02 02 0769

» Многократно открывать и закрывать все подключенные раздаточные краны до тех пор, пока из водопроводной сети и прибора не выйдет весь воздух.
» Выполнить проверку герметичности.
» Активировать предохранительный ограничитель давления, для этого плотно вдавать кнопку сброса (в комплект поставки входит предохранительный ограничитель давления в деактивированном состоянии).
» Подключить штекер регулятора температуры к блоку электроники.
» Установить крышку прибора. Крышка прибора должна зафиксироваться со щелчком. Проверить положение крышки прибора.
» Подать сетевое напряжение.
» Выполнить калибровку температуры. Повернуть регулятор температуры вправо и влево до упора.
» Проверить работу прибора.

Передача прибора

» Объяснить пользователю функции прибора. Ознакомить его с порядком пользования прибором.

» Указать пользователю на возможные опасности, особенно на опасность обваривания.

» Передать данное руководство.

Повторный ввод в эксплуатацию

» Удалить воздух из прибора и трубопровода подачи холодной воды (см. главу «Управление / Настройки»).
» См. главу «Установка / Монтаж / Ввод в эксплуатацию / Первый ввод в эксплуатацию».

12. Вывод из эксплуатации

» Полностью обесточить прибор с размыканием всех контактов.
» Опорожнить прибор (см. главу «Установка / Техобслуживание»).

13. Устранение неисправностей

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током Для проверки прибора он должен находиться под напряжением.

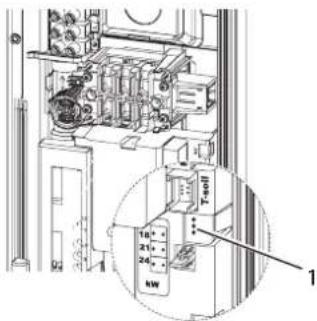

Индикация диагностического светодиодного индикатора (LED)

	красный горит при неисправности
	желтый горит в режиме нагрева
	зеленый мигает, прибор подключен к сети

1 Диагностический светодиодный индикатор

D0000041794

Неисправность / Индикация диагностического светодиодного индикатора	Причина	Способ устранения
Очень слабый поток.	Загрязнен сетчатый фильтр в приборе.	Очистить сетчатый фильтр.
Не достигнута заданная температура.	Отсутствует одна фаза.	Проверить предохранители электрической сети в здании.
Нагрев не включается. В воде обнаружен	воздух. Система нагрева кратковременно отключается.	Прибор восстановит работу через одну минуту.
Отсутствует горячая вода, не работает диагностический светодиодный индикатор.	Сработал предохранитель.	Проверить предохранители электрической сети в здании.
Сработал предохранительный ограничитель давления.		Устранить причину неисправности (например, неисправный сливной кран).
		Открыть кран отбора горячей воды на одну минуту для защиты нагревательной системы от перегрева. Это позволит снять нагрузку с нагревательной системы и обеспечит ее охлаждение.
		Активировать предохранительный ограничитель давления при наличии гидравлического давления, для этого следует нажать кнопку сброса (см. главу «Установка / Ввод в эксплуатацию / Первый ввод в эксплуатацию»).
		Неисправен блок электроники.
Диагностический светодиодный индикатор: зеленый мигает или горит постоянно	Неисправен блок электроники.	Проверить блок электроники, при необходимости заменить.
Отсутствует горячая вода при расходе > 3 л/мин.	Не подключена система распознавания потока DFE.	Подключить штекер системы распознавания потока.
	Поврежден штекер системы распознавания потока.	Проверить датчик распознавания потока и при необходимости заменить его.
Диагностический светодиодный индикатор: желтый свет горит постоянно, зеленый мигает	Сработало предохранительное тепловое реле или обрыв его линии.	Проверить предохранительный ограничитель температуры и при необходимости заменить ограничитель температуры.
Отсутствует горячая вода при расходе > 3 л/мин.	Неисправна нагревательная система.	Измерить сопротивление в нагревательной системе, при необходимости заменить сопротивление.
	Неисправен блок электроники.	Проверить блок электроники, при необходимости заменить.
Диагностический светодиодный индикатор: постоянно горит желтый, мигает зеленый	Извлечен выходной датчик. Произошел обрыв провода.	Подключить штекер выходного датчика, при необходимости заменить датчик.
Диагностический светодиодный индикатор: постоянно горит красный, мигает зеленый	Неисправен датчик холодной воды.	Проверить блок электроники, при необходимости заменить.
Отсутствует горячая вода	Температура холодной воды на подаче превышает 45 °C.	Уменьшить температуру холодной воды на подаче.
Вода не нагревается до заданной температуры > 45 °C.	Поврежден выходной датчик (короткое замыкание).	Проверить выходной датчик, при необходимости заменить датчик.
Диагностический светодиодный индикатор: постоянно горит красный, мигает зеленый	Поврежден выходной датчик (короткое замыкание).	Проверить выходной датчик, при необходимости заменить датчик.

14. Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током

При любых работах необходимо полное отключение прибора от сети.

Опорожнение прибора

Для проведения работ по техобслуживанию или для защиты от замерзания пользователь может опорожнить прибор.

ПРЕДУПРЕЖДЕНИЕ ожог

При опорожнении прибора может вытекать горячая вода.

» Закрыть запорный клапан в двойном ниппеле или в трубопроводе подачи холодной воды.
» Открыть все раздаточные краны.
» Отсоединить трубопроводы подачи воды от прибора.
» Хранить демонтированный прибор в отапливаемом помещении, поскольку в приборе всегда находятся остатки воды, которые могут замерзнуть и повредить его.

Чистка сетчатого фильтра

Очистить сетчатый фильтр в резьбовом соединении трубопровода холодной воды. Закрыть запорный клапан в трубопроводе подачи холодной воды, демонтировать сетчатый фильтр, очистить его и установить снова.

15. Технические характеристики

15.1 Размеры и подключения

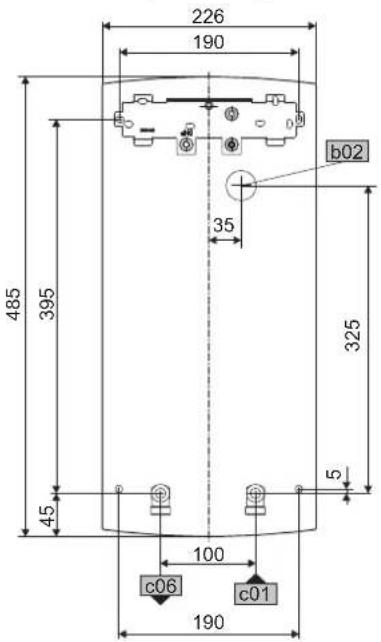

226 190 485 395 35 b02 325 45 100 c06 c01 190

93 50 112

D0000017757

b02 Ввод кабеля электропитания I
c01 Подвод холодной воды	Наружная резьба	G 1/2 A
c06 Выпуск. труба горячей воды	Наружная резьба G 1/2 A

Варианты подключения

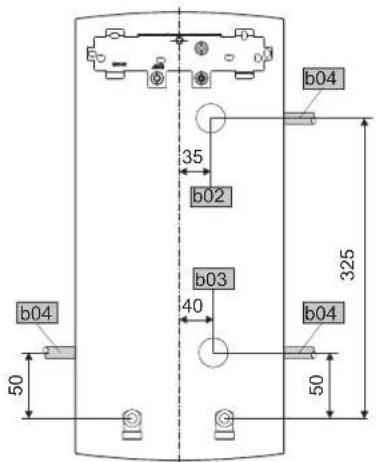

b04 35 b02 b03 40 b04 50 325 b04 50

D0000019778

b02 Ввод кабеля электропитания I

b03 Ввод кабеля электропитания II

b04 Ввод кабеля электропитания III

15.2 Электрическая схема

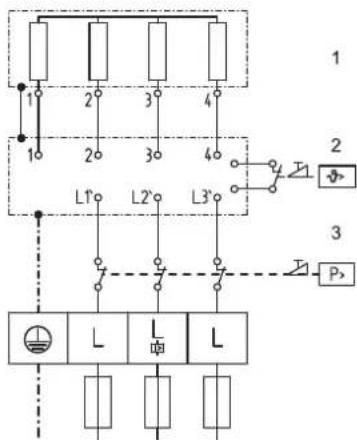

3/PE \~ 380 - 415 B

1 Нагрев
2 Предохранительный ограничитель температуры
3 Предохранительный ограничитель давления

Реле сброса нагрузки LR 1-А

1 Кабель управления к контактору 2-го прибора (напр., накопительного электрического водонагревателя).
2 Управляющий контакт размыкается при включении проточного водонагревателя.

15.3 Производительность по горячей воде

Производительность по горячей воде зависит от напряжения в сети, потребляемой мощности прибора и температуры холодной воды. Сведения о номинальном напряжении и номинальной мощности указаны на заводской табличке (см. главу «Управление / Устранение неисправностей»).

Потребляемая мощность, кВт	Производительность по горячей воде (38 °C), л/мин.
Номинальное на-пряжение	Температура холодной воды на подаче
400 В	5 °C 10 °C 15 °C 20 °C
11,0	4,8	5,6	6,8	8,7
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2 11,2 14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0
27,0	11,7	13,8	16,8	21,4

Потребляемая мощность, кВт	Производительность по горячей воде (50 °C), л/мин.
Номинальное на-пряжение	Температура холодной воды на подаче
400 В	5 °C 10 °C 15 °C	20 °C
11,0	3,5	3,9	4,5	5,2
13,5	4,3 4,8 5,5 6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4
27,0	8,6	9,6	11,0	12,9

15.4 Рабочие диапазоны / Таблица пересчета данных

Удельное электрическое сопротивление и удельная электропроводность (см. главу «Установка / Технические характеристики / Таблица параметров»).

Стандартные данные при 15 °C			20 °C			25 °C
Сопротивление ρ	Электропроводность σ		Сопротивление ρ	Электропроводность σ		Сопротивление ρ	Электропроводность σ
Ом·см	mS/m	μS/cm	Ом·см	mS/m	μS/cm	Ом·см	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

15.7 Характеристики энергопотребления

Характеристики изделия соответствуют предписаниям Директивы ЕС, определяющей требования к экодизайну энергопотребляющей продукции (ErP).

15.5 Потери давления

Смесители

Потеря давления на смесителях при объемном расходе 10 л/мин
Смеситель с одной ручкой, прибл.	MPa	0,04 - 0,08
Термостатический смеситель, прибл.	MPa	0,03 - 0,05
Ручной душ, прибл.	MPa	0,03 - 0,15

Расчет параметров трубопроводной сети

При расчете параметров трубопроводной сети для прибора рекомендуется задать потерю давления 0,1 МПа.

15.6 Возможные неисправности

При неисправности в водопроводной системе могут возникать кратковременные максимальные нагрузки, сопровождаемые повышением температуры до 95 °C и давления до 1,2 МПа.

		DDLE Basis 11	DDLE Basis 13	DDLE Basis 18	DDLE Basis 18/21/24	DDLE Basis 27
		229296	229297	222388	222390	222391
Производитель		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Профиль нагрузки		XS	XS	S	S	S
Класс энергоэффективности		A	A	A	A	A
Годовое потребление тока	кВт*ч	473	473	477	477	481
Энергетический КПД	%	39	39	39	39	39
Заводская настройка температуры	°C	60	60	60	60	60
Уровень звуковой мощности	дБ(А)	15	15
Особые указания по измерению эффективности		Нет	Нет	Нет	Данные при Рmax.	Нет

15.8 Таблица параметров

DDLE Basis		11		DDLE Basis 13			DDLE Basis 18 DDLE Basis 18/21/24 DDLE Basis						27
		229296		229297			222388			222390			222391
Электрические характеристики
Номинальное напряжение	В	380	400	380	400	415	380	400	415	380	400	415	380	400
Номинальная мощность	кВт	10,1	11	12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Номинальный ток	А	15,4	16	18,5	19,5	20,2	24,7	26	27	27,6/29,5/35	29/31/35	30,1/32,2/36,3	37,1	39
Предохранитель	А	16	16	20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Фазы		3/РЕ		3/РЕ			3/РЕ			3/РЕ			3/РЕ
Частота	Гц	50/60	50/60	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Удельное сопротивление р15 ≥ (при дхол ≤25 °C)	Ω cm	900	900	900	900	1000	900	900	1000	900	900	1000	900	900
Удельная электропроводность σ15 ≤ (при дхол ≤25°C)	μS/cm	1111	1111	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111
Удельное сопротивление р15 ≥ (при дхол ≤45 °C)	Ω cm	1200	1200	1200	1200	1300	833	1200	1300	833	1200	1300	833	1200
Удельная электропроводность σ15 ≤ (при дхол ≤45°C)	μS/cm	830	830	830	830	770	1200	833	770	1200	833	770	1200	833
Макс. полное сопротивление сети при 50 Гц	Ω						0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Соединения
Подключение к водопроводу		G 1/2 A		G 1/2 A			G 1/2 A			G 1/2 A			G 1/2 A
Пределы рабочего диапазона
Макс. допустимое давление	МПа	1		1			1			1			1
Макс. значение температуры подачи для догрева	°C	45		45			45			45			45
Параметры
Макс. допустимая температура подачи	°C	60		60			60			60			60
Вкл	л/мин	>3		>3			>3			>3			>3
Объемный расход при потере давления	л/мин	3,1		3,9			5,2			5,2/6,0/6,9			7,7
Потеря давления при объемном расходе	МПа	0,07 (0,02 без ограничителя расхода DMB)		0,11 (0,03 без ограничителя расхода DMB)			0,08 (0,06 без ограничителя расхода)			0,08/0,10/0,13 (0,06/0,08/0,10 без ограничителя расхода DMB)			0,16(0,12 без ограничителя расхода DMB)
Ограничение объемного расхода при	л/мин	4,0		4,0			8,0			8,0 / 8,0 / 9,0			9,0
Мощность по горячей воде	л/мин	5,6		6,9			9,2			9,2/10,7/12,3			12,7
Дж при подаче	К	28		28			28			28			28
Гидравлические характеристики
Номинальная емкость	I	0,4		0,4			0,4			0,4			0,4
Модификации
Выбор мощности подключения		-		-			-			X			-
Регулировка температуры	°C	ок. 30-60		ок. 30-60			ок. 30-60			ок. 30-60			ок. 30-60
Изолирующий блок		Пластмасса		Пластмасса			Пластмасса			Пластмасса			Пластмасса
Генератор тепла системы отопления		Открытый нагревательный элемент		Открытый нагревательный элемент			Открытый нагревательный элемент			Открытый нагревательный элемент			Открытый нагревательный элемент
Крышка и задняя панель		Пластмасса		Пластмасса			Пластмасса			Пластмасса			Пластмасса
Цвет		белый		белый			белый			белый			белый
Степень защиты (IP)		IP25		IP25			IP25			IP25			IP25
Размеры
Высота	мм	485		485			485			485			485
Ширина	мм	226		226			226			226			226
Глубина	мм	93		93			93			93			93
Вес
Вес	кг	3,6		3,6			3,6			3,6			3,6

Гарантия

Приборы, приобретенные за пределами Германии, не подпадают под условия гарантии немецких компаний. К тому же в странах, где продажу нашей продукции осуществляет одна из наших дочерних компаний, гарантия предоставляется исключительно этой дочерней компанией. Такая гарантия предоставляется только в случае, если дочерней компанией изданы собственные условия гарантии. За пределами этих условий никакая гарантия не предоставляется.

На приборы, приобретенные в странах, где ни одна из наших дочерних компаний не осуществляет продажу нашей продукции, никакие гарантии не распространяются. Это не затрагивает гарантий, которые могут предоставляться импортером.

Защита окружающей среды и утилизация

Внесите свой вклад в охрану окружающей среды. Утилизацию использованных материалов следует производить в соответствии с национальными нормами.
