РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T7 B&W

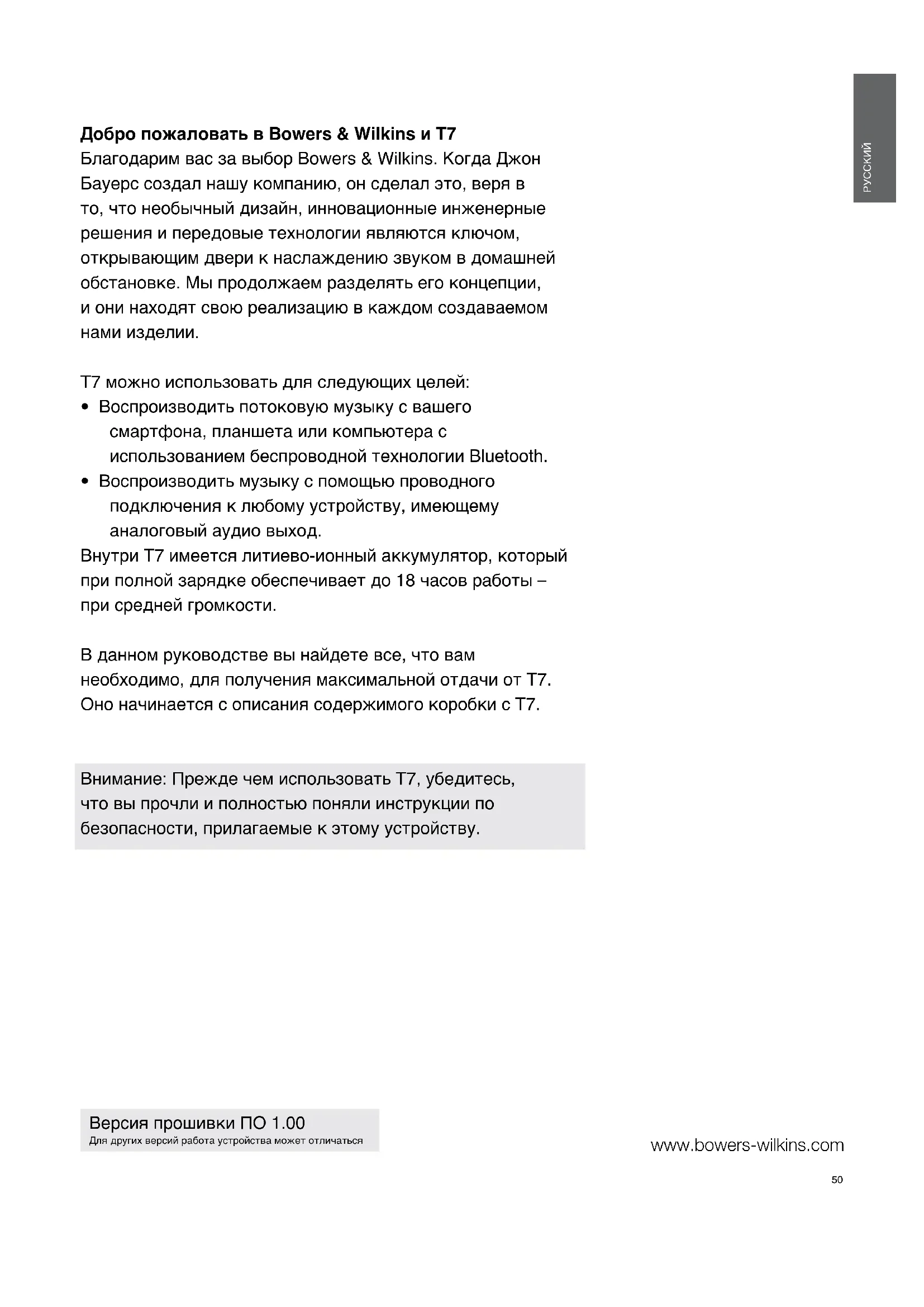

www.bowers-wilkins.com Добро пожаловать в Bowers & Wilkins и T7 Благодарим вас за выбор Bowers & Wilkins. Когда Джон Бауерс создал нашу компанию, он сделал это, веря в то, что необычный дизайн, инновационные инженерные решения и передовые технологии являются ключом, открывающим двери к наслаждению звуком в домашней обстановке. Мы продолжаем разделять его концепции, и они находят свою реализацию в каждом создаваемом нами изделии. T7 можно использовать для следующих целей:

• Воспроизводить потоковую музыку с вашего смартфона, планшета или компьютера с использованием беспроводной технологии Bluetooth.

• Воспроизводить музыку с помощью проводного подключения к любому устройству, имеющему аналоговый аудио выход. Внутри T7 имеется литиево-ионный аккумулятор, который при полной зарядке обеспечивает до 18 часов работы – при средней громкости. В данном руководстве вы найдете все, что вам необходимо, для получения максимальной отдачи от T7. Оно начинается с описания содержимого коробки с T7. Внимание: Прежде чем использовать T7, убедитесь, что вы прочли и полностью поняли инструкции по безопасности, прилагаемые к этому устройству.

1. Содержимое коробки с T7 3

2. Знакомство с T7 3

3. Зарядка аккумулятора 4

4. Включение и выключение 4

5.1 Bluetooth соединение 5

5.2 Проводное соединение 6

6. Использование T7 6

7. Индикаторы T7 и звуковые

8. Обновление прошивки ПО

9. Перезапуск – Reboot 6

11. Возможные неисправности

Технические характеристики 751

1. Содержимое коробки с T7

• Акустическая система T7.

• Адаптеры для сетевых вилок для разных

• Комплект документации Информация о защите окружающей среды Это изделие соответствует международным директивам, включая, но не ограничиваясь, директиву по ограничению использования опасных веществ (RoHS) в электрическом и электронном оборудовании, директиву по регистрации, оценке, получении разрешения и ограничении использования химических веществ (REACH), а также директиву об утилизации электрического и электронного оборудования (WEEE). Обратитесь в вашу местную организацию по утилизации отходов для информации о правильной утилизации или переработке данного изделия. Примечание: Конструкция T7 не является водостойкой, и она не предназначена для эксплуатации в условиях повышенной влажности, таких как ванные комнаты, бассейны или сауны.

T7 – это Hi-Fi акустика, созданная с мыслью о максимальной портативности. После включения ее кнопкой Power на правом боку, она управляется через Bluetooth, с помощью кнопок Play/Pause, Volume + и Volume – на верхней панели. Синий индикатор рядом с кнопкой Bluetooth показывает состояние соединения по Bluetooth, а ряд белых индикаторов над кнопкой Power демонстрирует уровень заряда аккумулятора. Кроме того, T7 выдает также звуковые сигналы в ответ на нажатие некоторых кнопок или появление некоторых

Среди разъемов на задней панели T7 имеется вход для блока питания, вход AUX (3.5-мм стерео мини-джек), и сервисный порт, используемый только для обновления прошивок ПО (micro-USB). Сзади также расположено узкое отверстие для кнопки Reboot (перезапуск) T7. Diagram 1 Кнопки и разъемы для соединений. Сопряжение по Bluetooth Play/Pause Volume down Volume up On / Off / Check Battery Auxiliary Service (только для

Diagram 4 Индикатор зарядки аккумулятора

3. Зарядка аккумулятора

Когда вы первый раз вынимаете T7 из упаковки, она уже частично заряжена. Для полной зарядка аккумулятора T7 проделайте следующие шаги.

• Подберите соответствующую вашему региону вилку для блока питания и вставьте ее в корпус блока питания, как показано на Diagram 2.

• Вставьте блок питания T7 в настенную розетку и подсоедините его выходной кабель к входному разъему питания T7. Это показано на Diagram 3. Если розетка с выключателем, включите его. Как только T7 подсоединена к электросети, ее аккумулятор начинает заряжаться. Полная зарядка аккумулятора (из разряженного состояния) займет около 4 часов. Лучше всего оставить поначалу T7 подсоединенной, пока она полностью не зарядиться, хотя ее можно использовать и во время зарядки. Если кнопку Power нажать и сразу отпустить, ряд из пяти индикаторов на правом боку T7 загорится на короткое время и покажет состояние зарядки аккумулятора. Его свечение зависит от степени зарядки – как показано на diagram 4. Примечание: Можно подзаряжать T7 в любое время, независимо от степени заряда аккумулятора.

4. Включение и выключение

Чтобы включить или выключить T7, нажмите и удержите кнопку Power в течение 2 секунд. T7 подтвердит нажатие звуком и включится. Примечание: Если не использовать T7 более 10 минут, она автоматически перейдет в «спящий» режим. Пробудить T7 можно запустив по Bluetooth аудио поток с сопряженного устройства. T7 выйдет также из «спящего» режима при нажатии кнопки Bluetooth или выключателя. Если же не использовать T7 более 20 минут, то она автоматически выключится. Если T7 ранее не использовалась, или если в момент включения она находится вне зоны действия предварительно подсоединенного Bluetooth устройства, то будет работать только AUX вход. Смотрите следующий раздел этой Инструкции для получения информации о подсоединении к Bluetooth устройствам. Diagram 3 Подключение T7 к розетке Diagram 2 Выбор подходящего адаптера POWER AUX SERVICE REBOOT POWER AUX SERVICE REBOOT 100% 80% 60% 40% 20%53

T7 может воспроизводить аудио, либо без проводов с Bluetooth-совместимого устройства, либо через проводное подключение к устройству с аналоговым выходом. T7 выбирает Bluetooth или проводное подключение автоматически, хотя Bluetooth соединение имеет приоритет. Действует следующее правило выбора входов:

• Если T7 соединена по Bluetooth, то вставив штекер в гнездо AUX, вы переключите T7 на вход AUX.

• Если T7 воспроизводит аудио через вход AUX и принят поток Bluetooth или же нажата кнопка Bluetooth, то T7 переключится на вход Bluetooth.

• Если T7 воспроизводит аудио через вход AUX и от нее отсоединить кабель, то T7 переключится на вход Bluetooth и попытается соединиться с первым сопряженным источником сигнала. Примечание: Когда T7 соединена по Bluetooth и одновременно в ее разъем AUX вставлен кабель, новый аналоговый сигнал не будет автоматически переключать T7 на вход AUX.

5.1 Bluetooth соединение

Чтобы соединить T7 с Bluetooth совместимым аудио устройством, ее нужно сначала «сопрячь» с ним (“paired”). После сопряжения Bluetooth устройство и T7 будут «помнить» друг о друге и смогут соединяться, будучи в зоне

T7 может запомнить до восьми сопряженных Bluetooth устройств. Первое по порядку сопряженное устройство будет обозначено как «первичное», дополнительные – как «вторичные» устройства. Первичное устройство будет соединяться при нахождении в зоне связи, а также при нажатии кнопки Bluetooth на T7. Вторичные устройства не будут соединяться автоматически при нахождении в зоне связи, но должны быть соединенными через их Bluetooth настройки. Можно подсоединить к T7 сразу два сопряженных устройства. Однако в каждый момент времени можно будет слушать аудио только с одного из устройств. Когда подсоединены сразу два устройства, еще одно устройство может «перебить» активный аудио

Для сопряжения Bluetooth устройства с T7 следуйте шагам, описанным ниже.

• При включенном T7, нажмите и удержите кнопку Bluetooth в течение 2 секунд. Индикатор загорится и T7 выдаст звуковой сигнал, когда войдет в режим сопряжения. Примечание: T7 автоматически выйдет из режима сопряжения Bluetooth, если в течение 5 минут не удастся сопрячь ее ни с одним устройством. 2 секунды Devices Bowers & Wilkins T754

• Откройте настройки Bluetooth на устройстве – источнике и убедитесь, что Bluetooth активирован. После обнаружения, Bowers & Wilkins T7 появится в меню как доступное устройство Bluetooth. Выберите T7 и закройте настройки Bluetooth. Индикатор Bluetooth на T7 будет мигать в ходе сопряжения и загорится полностью, когда сопряжение будет установлено. T7 выдаст также звуковой сигнал, когда сопряжение будет установлено. Примечание: Если ваш Bluetooth аудио источник не поддерживает «простой» режим сопряжения и требует 4-разрядный пароль, введите ‘0000’.

• После того как соединение установлено, убедитесь, что T7 выбран в качестве выходной акустической системы. Теперь можно будет слушать звук через T7. Памятьь сопряженных устройств можно очистить, нажав и удержав одновременно кнопки Volume и Bluetooth в течение 2 секунд. Индикатор Bluetooth мигнет и T7 перезапустится после очистки памяти. Чтобы отсоединить Bluetooth устройство – источник от T7, нажмите дважды быстро на кнопку Bluetooth на T7. Это разорвет соединения со всеми подключенными Bluetooth устройствами. T7 выдаст также звуковой сигнал, когда Bluetooth будет отсоединено.

5.2 Проводное соединение

Подсоединитесь к входу Aux с помощью подходящего кабеля. T7 выберет вход Aux автоматически при подсоединении штекера. Если аналоговый источник имеет регулировку громкости, установите ее сначала приблизительно посредине. Лучше используйте кнопки T7 для регулировки громкости, а не органы управления на устройстве – источнике. Повышайте громкость в источнике только тогда, когда максимальная громкость T7 для вас недостаточна. Примечание: T7 всегда будет переключаться автоматически на вход Bluetooth при получении аудио потока с подсоединенного Bluetooth устройства – источника.

После того как T7 сопряжена с Bluetooth источником или подсоединена кабелем к аналоговому аудио источнику, управлять ею

Чтобы увеличить или уменьшить громкость, нажимайте кнопки Volume + или Volume –. Для запуска воспроизведения или паузы потокового аудио через Bluetooth используйте кнопку Play/Pause на T7. Для пропуска следующего трека нажимайте быстро дважды на кнопку Play/Pause. Для возврата к предыдущему треку нажимайте быстро трижды на кнопку Play/Pause. Примечание: Кнопка Play/Pause не управляет воспроизведением аудио с входа AUX. Чтобы соединиться с первичным Bluetooth источником, нажмите на кнопку Bluetooth. Чтобы отсоединиться от текущего Bluetooth источником, быстро нажмите дважды на кнопку Bluetooth. Если два Bluetooth устройства подсоединены к T7, оба будут отсоединены. T7 выдаст звуковой сигнал при разрыве связи по Bluetooth и переключится на вход AUX. Чтобы выбрать аналоговый вход T7, вставьте штекер в разъем или же отсоединитесь от Bluetooth источника. Для проверки заряда аккумулятора T7 – нажмите кнопку Power. Для выключения T7 – нажмите и удержите кнопку Power.

7. Индикаторы T7 и звуковые сигналы

T7 в режиме обнаружения Горит синий T7 успешно сопряжен с Bluetooth устройством

сопряжение не удалось (быстрое мигание) Светодиоды на боку T7 дают индикацию времени работы от аккумулятора – как показано на Diagram 4. Звуковые сигналы выдаются в следующих

Вход в режим обнаружения Bluetooth Соединение с Bluetooth устройством Разрыв соединения с Bluetooth устройством Началась зарядка аккумулятора Низкий уровень заряда аккумулятора Критический уровень заряда аккумулятора Примечание: Звуковые сигналы можно отключить или включить, нажав одновременно на кнопки ‘Play/Pause’ и ‘+’ и сразу отпустив их.

8. Обновление прошивки ПО T7

Обновления прошивки ПО для T7 могут время от времени выкладываться для скачивания в разделе поддержки T7 сайта Bowers & Wilkins.

9. Перезапуск – Reboot

Для перезапуска T7 используйте разогнутую скрепку, чтобы нажать на кнопку Reboot и удержать ее в течение 2 секунд. После того как T7 выключится, нажмите кнопку Power и перезагрузка будет завершена. Примечание: перезапуск не стирает информацию о сопряженных устройствах

Протирайте поверхность чистой сухой тканью

11. Возможные неисправности

Если вам требуется помощь в решении какой- нибудь проблемы, или у вас возник вопрос, пожалуйста, обращайтесь в раздел поддержки T7 на сайте Bowers & Wilkins: www.bowers- wilkins.com55

Технические характеристики Модель T7 Описание Беспроводная портативная колонка Достоинства Bluetooth Цифровой процессор сигналов (DSP) Высококачественные усилители в классе D Перезаряжаемый литиево-ионный аккумулятор Динамики 2x 50мм (2.0 in) полнодиапазонные 2 x вспомогательных басовых радиатора (ABR) Диапазон частот 58 Гц -19 кГц, +/-3дБ Полоса частот 50 Гц – 21 кГц, – 6дБ Выходная мощность усилителей 2 x 12Вт Напряжение питания Вход: 100-240В, 50/60Гц, 1.0A, (блок питания) Выходное напряжение: 15 В пост. тока, 2.0A Потребление Standby: 0.141Вт Sleep: 0.317 Вт Рабочая температура Этот продукт рассчитан на работу только при окружающей температуре до 45°C Входы AUX -аналоговый (стерео 3.5-мм разъем) Сервисный – только для обновления ПО (micro USB) Высота 114мм Ширина 210мм Глубина 54мм Вес, нетто 940 г Корпус поликарбонатVerze rmware 1.00 U jiných verzí rmware se mohou funkce lišit
