686 S2 - колонка B&W - Бесплатное руководство пользователя

Бренд	B&W (Bowers & Wilkins)
Модель	686 S2
Категория	Полочная акустика (bookshelf)
Тип продукта	Пассивная колонка
Размеры (прибл.)	Не указаны в инструкции – обычно 30 x 18 x 25 см (В x Ш x Г)
Вес (прибл.)	Около 5,5 кг за штуку
Питание	Пассивное – требуется внешний усилитель
Импеданс	Не указан – стандартный 8 Ом
Разъемы	2 пары клемм (возможен би-вайринг)
Настенный монтаж	Да, с помощью кронштейна с пазом или поворотного кронштейна (не входят в комплект)
Использование	Стерео или домашний кинотеатр
Регулировка басов	В комплекте поролоновые заглушки для ослабления
Приработка	15 часов нормальной работы для механических компонентов
Уход	Удаление пыли, вода и мягкое мыло, избегать абразивных средств
Безопасность	Держать на расстоянии от устройств, чувствительных к магнитным полям (≥50 см)
Входящие в комплект детали	2 поролоновые заглушки, 8 самоклеящихся ножек, 4 самоклеящиеся прокладки
Общая информация	Соответствие RoHS, REACH, WEEE

Часто задаваемые вопросы - 686 S2 B&W

Как расположить колонки 686 S2 для стереопрослушивания?

Для стереопрослушивания разместите колонки на расстоянии от 1,5 до 3 метров друг от друга, образуя равносторонний треугольник с вашим местом прослушивания. Отодвиньте их не менее чем на 50 см от задних и боковых стен, чтобы избежать чрезмерного баса. Твитер должен быть на уровне ушей.

Как подключить колонки к усилителю?

Используйте качественные кабели. Подключите красную клемму (+) колонки к красной клемме усилителя, а черную (-) к черной. Убедитесь, что соединения надежно затянуты и полярность соблюдена. Если вы не используете би-вайринг, оставьте перемычки между двумя парами клемм.

Что такое би-вайринг и как его реализовать?

Би-вайринг заключается в подключении каждой пары клемм колонки (высоких и низких частот) к двум отдельным выходам усилителя после удаления перемычек. Это может улучшить четкость и детализацию звука. Убедитесь, что ваш усилитель поддерживает би-вайринг.

Можно ли закрепить колонки на стене?

Да, 686 S2 имеет крепежную планку с пазом сзади. Вы можете закрепить ее на стене с помощью подходящего винта (диаметр 6-14 мм, головка до 10 мм). Используйте входящие в комплект прокладки, чтобы избежать прямого контакта со стеной. Для наклона используйте поворотный кронштейн (не входит в комплект). Убедитесь, что крепление выдерживает вес колонки.

Как уменьшить басы, если они слишком сильные?

Вставьте входящие в комплект поролоновые заглушки в фазоинверторы на задней панели колонки. Для более легкого ослабления используйте только поролоновые кольца. Вы также можете отодвинуть колонки от стен или переместить их в комнату с большим количеством мебели. Снимите гриль, чтобы получить доступ к фазоинверторам.

Как чистить и ухаживать за колонками?

Регулярно удаляйте пыль мягкой тканью. Для следов используйте влажную ткань с водой и мягким мылом без отдушек. Избегайте абразивных средств, кислоты, аммиака. Для стойких пятен используйте спрей для чистки стекол на ткани. Никогда не чистите динамики напрямую.

Каков период приработки колонок?

После распаковки дайте колонкам акклиматизироваться к комнатной температуре (около выходных). Затем потребуется 15 часов нормальной работы, чтобы подвесы динамиков разработались. Слушателю также может потребоваться месяц, чтобы привыкнуть к более детальному звуку. Звук станет более нейтральным после приработки.

Имеют ли колонки магнитную защиту?

Нет, динамики создают магнитное поле. Держите колонки на расстоянии не менее 50 см от ЭЛТ-телевизоров, мониторов, кассет и магнитных карт. ЖК-дисплеи, OLED и плазма не подвержены влиянию.

Что делать, если звук кажется слишком ярким или слишком глухим?

Добавьте в комнату звукопоглощающие элементы (ковры, шторы), если звук слишком яркий. Уберите их, если звук слишком глухой. Также отрегулируйте положение колонок: приблизьте их к стенам для большего баса, отодвиньте для меньшего.

Как установить колонки в системе домашнего кинотеатра?

Разместите фронтальные колонки по обе стороны от экрана на расстоянии примерно 50 см друг от друга. Они должны быть ближе друг к другу, чем в стерео, так как тыловые колонки расширяют звуковую сцену. Если они стоят у стены, используйте поролоновые заглушки для регулировки баса.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 686 S2 B&W

Добро пожаловать и благодарим вас за приобретение акустики компании Bowers & Wilkins. Наш основатель, Джон Бауэрс, верил в то, что творческий подход в проектировании, новаторская конструкция и передовые технологии смогут открыть людям путь к подлинному звучанию в доме. Мы продолжаем разделять его веру, и она вдохновляет нас при проектировании всех новых продуктов.

Эти акустические системы способны на высококачественное воспроизведение звука, поэтому они заслуживают вдумчивого подхода к установке, и мы советуем вам уделить некоторое время на изучение этой инструкции, прежде чем приступить к прослушиванию. Продолжение на стр. 40 →

Проверьте комплектацию:

2 Поролоновые заглушки
8 Самоклеящиеся резиновые опоры
4 Самоклеящиеся резиновые подставки – только для 686 S2

Информация по защите окружающей среды

Этот продукт полностью соответствует международным директивам, включая, но не ограничиваясь:

i. По ограничениям использования опасных материалов (Restriction of Hazardous Substances – RoHS) в электрическом и электронном оборудовании,
ii. По регистрации, оценке, авторизации и ограничению использования химических веществ – Registration, Evaluation, Authorisation and restriction of Chemicals (REACH)
iii. По утилизации отходов – Waste Electrical and Electronic Equipment – (WEEE).

Проконсультируйтесь с вашей местной организацией, которая занимается утилизацией отходов, по вопросам правильной сдачи вашего оборудования в утиль.

2. Размещение

Колонки предназначены прежде всего для установки на специальные напольные стойки так, но могут быть также установлены на полку или подвешены на стену, однако это дает меньше возможностей для оптимизации звучания за счет выбора ориентации АС. В обоих случаях твитеры должны располагаться приблизительно на высоте ушей сидящих слушателей.

Примечание: Если колонки размещаются на полке, убедитесь, что она достаточно прочная, чтобы выдержать их вес, а также приклейте к их основанию 4 резиновые опоры, входящие в комплект.

Акустические системы 686 S2 можно повесить на стены, используя кронштейн, уже прикрепленный к задней панели. Простейший способ – закрепить в стене один шуруп и нацепить на него кронштейн - в таком случае вы должны еще прилепить пластиковые подставки по углам задней панели АС, чтобы установить колонку параллельно стене и блокировать ее вибрации. Убедитесь, что шуруп, дюбель и глубина заделки в стену достаточны, чтобы выдержать вес колонок. Проушина в кронштейне имеет ширину 10 мм, так что можно использовать шурупы размера до No. 24. Мы советуем использовать как минимум No.14, что соответствует диаметру шурупа 6 мм.

Если вы хотите наклонять АС относительно стены, можно использовать кронштейн с шаровыми опорами от стороннего производителя, прикрепленный к скобе, уже смонтированной на задней панели АС. Вы должны убедиться, что кронштейн с шаровыми опорами достаточно прочен, чтобы выдержать вес колонок. Ваш дилер или дистрибыотор Bowers & Wilkins посоветует вам, как выбрать подходящие кронштейны с шаровыми опорами.

Чтобы прикрепить кронштейн с шаровыми опорами к AC 686 S2, снимите детали крепежа с задней панели и надежно прикрепите их через монтажное отверстие к шаровому элементу кронштейна. Затем вновь прикрепите кронштейн и шаровой блок к задней панели AC (см. рис. вверху).

Как только шаровой блок прикреплен к задней панели АС, вся сборка может быть подсоединена к ответной части кронштейна, прикрепленной к стене. Убедитесь, что вы правильно исполнили все указания Производителя по креплению кронштейна на стену.

B&W Group Ltd. не несет никакой ответственности за любые поломки настенных креплений.

Выбор места для колонок

После начальной установки следует попробовать более точно выбрать место для АС, т.к. это может дополнительно улучшить качество звучания.

В системах домашнего театра или стерео системах старайтесь сделать так, чтобы ближнее окружение каждой из колонок было похожим по акустическим свойствам. Например, если одна АС примыкает к голым стенам, а другая – к мягкой мебели и шторам, то это может отрицательно повлиять на звучание.

Обычные стерео системы

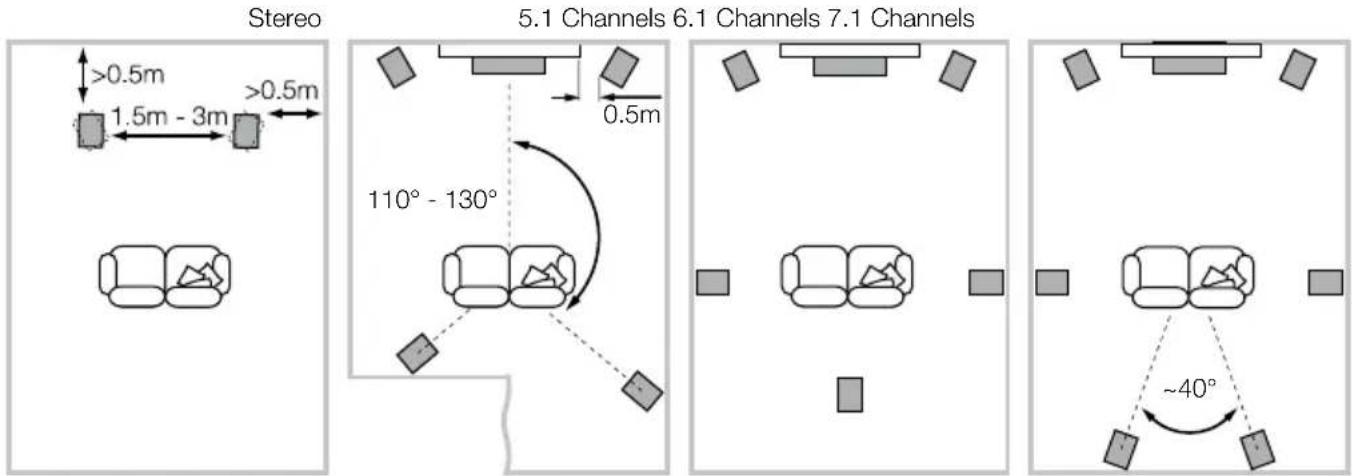

Для начала расположите АС на расстоянии от 1,5 до 3 м друг от друга в двух углах равностороннего треугольника, третий угол которого – это центр зоны прослушивания. Колонки должны быть на расстоянии по крайней мере 0,5 м от задней и боковых стен (см. рис. выше).

Системы Домашнего Театра

Если АС используются как фронтальные каналы в домашнем театре, они должны стоять ближе друг к другу, чем в 2-канальном варианте, т.к. тыловые каналы расширяют образ. Размещение АС на расстоянии приблизительно по 0.5 м от сторон экрана также помогает согласовать масштаб звукового и зрительного образа. Как и в случае обычного стерео, АС должны в идеале располагаться на расстоянии не менее 0.5 м от задней и боковых стен. Если колонки предпочтительно установить вплотную к задней стене, и это приводит к излишнему подчеркиванию басов, смотрите раздел "Тонкая настройка" в этой инструкции, где даются советы по использованию поролоновых заглушек.

Рассеянное магнитной поле

Динамики колонок создают магнитное поле, выходящее за их пределы. Мы рекомендуем держать магниточувствительные предметы (кинескопные CRT-телевизоры, дисплеи, дискеты, магнитные аудио и видеокассеты, карточки и т.п.) на расстоянии минимум 0.5 м от колонок. LCD, OLED и плазменные панели не подвержены действию магнитных полей.

3. Подсоединения

Все подключения делаются только при выключенном оборудовании.

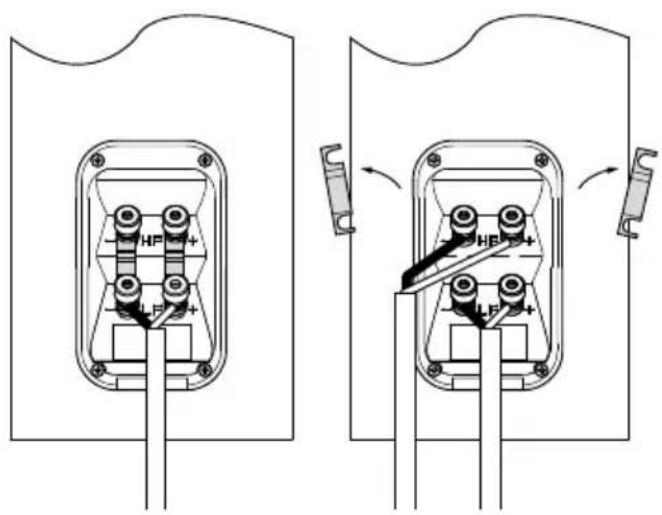

На задней стороне АС находятся две связанных пары клемм. При обычном подсоединении перемычка (см. рис. слева выше) между ними должна оставаться на месте (как при поставке) и только одна пара клемм подключается к усилителю. Для соединения би-ваерингом перемычку (см. рис. справа выше) нужно удалить и каждую пару клемм подключать к усилителю отдельно. Такое подсоединение позволяет улучшить разрешение деталей низкого уровня.

Подсоедините плюсовой разъем колонки (со знаком + и окрашенный в красный) к плюсовому выходу усилителя, а минусовой (со знаком – и окрашенный в черный) – к минусовому на усилителе. Неверное подключение приведет к искажению звукового образа и утере басов.

Попросите вашего дилера порекомендовать кабель. Старайтесь, чтобы его импеданс был ниже максимально допустимого в спецификации, а индуктивность тоже была низкой, чтобы не ослабить высокие частоты.

1. Тонкая настройка

   Перед окончательной точной настройкой убедитесь, что все подключено правильно и надежно.

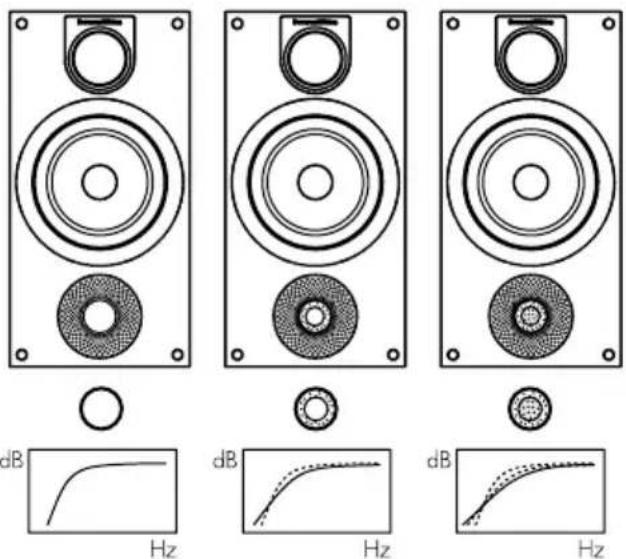

Отодвигая колонки от стен, вы, как правило, уменьшаете уровень басов. Достаточное расстояние позади колонок позволяет также создать ощущение глубины. Соответственно, придвинув колонки к стенам, вы увеличите долю басов. Если вы хотите снизить уровень басов, не отодвигая колонки от стен, вставьте поролоновую заглушку в порт фазоинвертора, или же – для не такого резкого снижения – поролоновое кольцо (см. рис. выше).

Неравномерное распределение басов обычно вызывается стоячими волнами в комнате, и поэтому имеет смысл поэкспериментировать с расстановкой обоих колонок и выбором места слушателя. Попытайтесь расположить колонки вдоль другой стены. На звучание может повлиять даже перемещение крупной мебели.

Если звуковой образ в центре слабоват, попробуйте пододвинуть колонки ближе друг к другу или же направить в точку перед слушателями.

Если звук слишком резкий, добавьте мягкой мебели в комнате (например, повесьте тяжелые шторы), или наоборот – уберите их, если звук глухой и безжизненный.

Если вы используете напольные подставки под колонки, убедитесь, что они прочно стоят на полу. Используйте, если это возможно, шипы, протыкающие ковер, и отрегулируйте их высоту, чтобы скомпенсировать все неровности.

1. Прогрев и приработка 6. Уход

Звучание АС слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик.

К нам иногда поступают отзывы, что необходим более длительный период приработки (например, месяц), однако это, как правило, не имеет отношения к изменениям в свойствах АС, а скорее всего связано с привыканием слушателя к новому для него звучанию. Это прежде всего относится к колонкам с высокой разрешающей способностью, где слушателю может открыться значительно большее количество деталей, чем то, к которому он ранее привык; звучание поначалу может показаться чересчур «выпяченным» и немного трудным для восприятия. Однако после более или менее продолжительного времени вам покажется, что звук стал мячге и приятнее, но без какой-нибудь утери ясности и детальности.

Обычно корпуса колонок не требуют ничего, кроме протирки от пыли. Если же вы захотите использовать аэрозоль или другое средство для чистки, то распыляйте аэрозоль на протирочную ткань, а не на корпус, и сначала проверьте его действие на небольшом участке, т.к. некоторые чистящие вещества могут повредить поверхность. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также антибактериальные вещества. Отпечатки на окрашенной поверхности можно удалить слабым мыльным раствором, не содержащим душистых веществ. Любые оставшиеся полосы или разводы удалите, распыляя подходящую жидкость для очистки стекол и осторожно вытирая ее микрофибровой салфеткой. Не используйте чистящие жидкости для динамиков и избегайте касания диффузоров, т.к. это может привести к их повреждению.
