686 S2 - Altoparlante B&W - Manuale utente e istruzioni gratuiti

Marca	B&W (Bowers & Wilkins)
Modello	686 S2
Categoria	Cassa libreria (bookshelf)
Tipo di prodotto	Cassa passiva
Dimensioni (circa)	Non specificate nel manuale – tipicamente 30 x 18 x 25 cm (A x L x P)
Peso (circa)	Circa 5,5 kg ciascuna
Alimentazione	Passiva – richiede un amplificatore esterno
Impedenza	Non specificata – standard 8 Ω
Connettività	2 coppie di morsetti (bi-wiring possibile)
Montaggio a parete	Sì, con staffa a incastro o supporto snodato (non inclusi)
Utilizzo	Stereo o Home Cinema
Regolazione dei bassi	Spugne in schiuma fornite per l'attenuazione
Rodaggio	15 ore di utilizzo normale per i componenti meccanici
Manutenzione	Spolveratura, acqua e sapone neutro, evitare prodotti abrasivi
Sicurezza	Tenere lontano da apparecchi sensibili ai campi magnetici (≥50 cm)
Pezzi di ricambio inclusi	2 spugne in schiuma, 8 piedini autoadesivi, 4 distanziatori autoadesivi
Informazioni generali	Conforme a RoHS, REACH, WEEE

Domande frequenti - 686 S2 B&W

Come posizionare le casse 686 S2 per un ascolto stereo?

Per un ascolto stereo, posiziona le casse a 1,5-3 metri l'una dall'altra, formando un triangolo equilatero con la tua posizione di ascolto. Tienile ad almeno 50 cm dalle pareti posteriori e laterali per evitare un'eccessiva accentuazione dei bassi. Il tweeter deve essere all'altezza dell'orecchio.

Come collegare le casse all'amplificatore?

Usa cavi di qualità. Collega il morsetto rosso (+) della cassa al morsetto rosso dell'amplificatore, e il nero (-) al nero. Assicurati che i collegamenti siano ben serrati e che la polarità sia rispettata. Se non usi il bi-wiring, lascia i ponticelli forniti tra le due coppie di morsetti.

Cos'è il bi-wiring e come si implementa?

Il bi-wiring consiste nel collegare ogni coppia di morsetti della cassa (alte e basse frequenze) a due uscite separate dell'amplificatore, dopo aver rimosso i ponticelli. Questo può migliorare la chiarezza e i dettagli sonori. Assicurati che il tuo amplificatore supporti il bi-wiring.

Posso fissare le casse al muro?

Sì, la 686 S2 è dotata di una staffa di fissaggio a incastro sul retro. Puoi fissarla al muro con una vite adatta (diametro 6-14 mm, testa fino a 10 mm). Usa i distanziatori forniti per evitare il contatto diretto con il muro. Per un'inclinazione, usa un supporto snodato (non incluso). Verifica che il fissaggio supporti il peso della cassa.

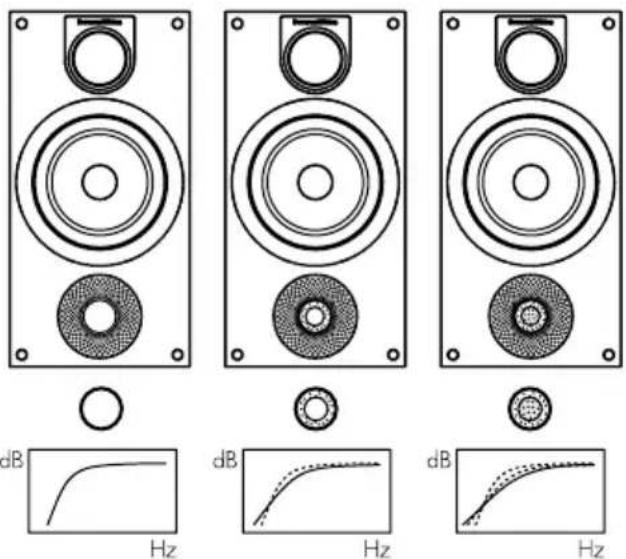

Come attenuare i bassi se sono troppo presenti?

Inserisci le spugne in schiuma fornite nei fori di decompressione sul retro della cassa. Per un'attenuazione più leggera, usa solo gli anelli di schiuma. Puoi anche allontanare le casse dalle pareti o spostarle in una stanza con più mobili. Rimuovi la griglia prima di accedere ai fori.

Come pulire e mantenere le casse?

Spolvera regolarmente con un panno morbido. Per le macchie, usa un panno umido con acqua e sapone neutro senza profumo. Evita prodotti abrasivi, acidi, ammoniaca. Per macchie ostinate, usa un detergente per vetri spray su un panno. Non pulire mai gli altoparlanti direttamente.

Qual è il periodo di rodaggio delle casse?

Dopo il disimballaggio, lascia che le casse si acclimatino alla temperatura ambiente (circa un fine settimana). Quindi, conta 15 ore di utilizzo normale per consentire alle sospensioni degli altoparlanti di liberarsi. L'ascoltatore potrebbe anche aver bisogno di abituarsi al suono più dettagliato per un mese. Il suono diventerà più neutro dopo il rodaggio.

Le casse sono schermate magneticamente?

No, gli altoparlanti generano un campo magnetico. Tieni le casse ad almeno 50 cm da televisori CRT, monitor, cassette e carte magnetiche. Gli schermi LCD, OLED e plasma non vengono influenzati.

Cosa fare se il suono sembra troppo brillante o troppo sordo?

Aggiungi elementi fonoassorbenti (tappeti, tende) nella stanza se il suono è troppo brillante. Rimuovili se il suono è troppo sordo. Regola anche la posizione delle casse: avvicinale alle pareti per più bassi, allontanale per meno.

Come installare le casse in un sistema Home Cinema?

Posiziona le casse frontali ai lati dello schermo, a circa 50 cm di distanza. Devono essere più vicine tra loro rispetto allo stereo, poiché le casse surround ampliano l'immagine sonora. Se sono contro il muro, usa le spugne in schiuma per regolare i bassi.

MANUALE UTENTE 686 S2 B&W

Benvenuti e grazie per aver scelto un prodotto Bowers

& Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacità d'innovare e tecnologie all'avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d'ispirazione per ogni nuovo prodotto che realizziamo.

Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare. Continua a pagina 28 →

1. Rimozione dall'imballo

	2
	8
	4

Contenuto della confezione

Controllare che nella scatola siano presenti:

2 doppi inserti cilindrici in spugna
8 piedini autoadesivi in gomma
4 distanziali autoadesivi in gomma (solo per 686 S2)

Informazioni per l'ambiente

Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli apparecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.

1. Posizionamento dei diffusori

Questo diffusore è progettato per funzionare su supporti da pavimento, ma può essere collocato anche su mensole a muro, sebbene ciò limiti molto l'ottimizzazione delle prestazioni attraverso un'attenta ricerca della posizione migliore. In ogni caso è opportuno che il tweeter si trovi approssimativamente in linea con l'orecchio dell'ascoltatore.

Nota: Se si sceglie di posizionarli sopra delle mensole, assicuratevi che esse siano sufficientemente robuste per sopportarne il peso ed applicate i piedini autoadesivi in gomma sotto ai diffusori.

Il diffusore 686 S2 può essere appeso a parete sfruttando il ponticello metallico già avvitato sul retro del mobile. Il metodo più semplice è quello di introdurre nella sua apertura al centro la testa di una vite inserita nel muro. In questo caso attaccare i distanziali in gomma forniti a ciascuno degli angoli inferiori del mobile per compensare la sporgenza mantenendo il diffusore parallelo alla parete ed evitare possibili rumori dovuti alle vibrazioni. Assicurarsi che la vite ed il relativo tassello penetrino in profondità e siano sufficienti a sostenere il peso del diffusore. L'apertura al centro del ponticello è larga 10 mm, adatta quindi a viti anche molto grosse. Si consiglia di utilizzarne una con diametro del gambo di almeno 6 mm.

Se si desidera inclinare il diffusore, è possibile ricorrere ad una staffa da parete con snodo a sfera di terze parti fissata al supporto. È necessario accertarsi preventivamente che la staffa che si intende utilizzare sia in grado di sostenere il peso del diffusore. Il vostro rivenditore o distributore Bowers & Wilkins saranno in grado di consigliarvi sulla scelta di adeguati supporti.

Per attaccare una staffa con snodo a sfera al diffusore, svitare il ponticello originariamente presente sul retro del mobile, fissare saldamente il gambo con la sfera nell'apertura centrale come illustrato nei disegni in alto e quindi riavvitarlo al mobile.

Una volta fissato al diffusore il gambo, inserire la sfera nello snodo della staffa installata a parete. Seguire attentamente le istruzioni del produttore della staffa per il suo fissaggio a muro.

B&W Group Ltd. non si assume alcuna responsabilità per danni derivanti da difetti della staffa di terze parti o da una sua non corretta installazione.

Posizionamento

Dopo una prima installazione iniziale, è consigliabile effettuare una regolazione fine della posizione dei diffusori che, con ogni probabilità, apporterà ulteriori miglioramenti alla qualità del suono.

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immediate vicinanze di ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trova in prossimità di una parete spoglia mentre l'altro si trova vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l'immagine stereofonica rischiano di venir compromesse.

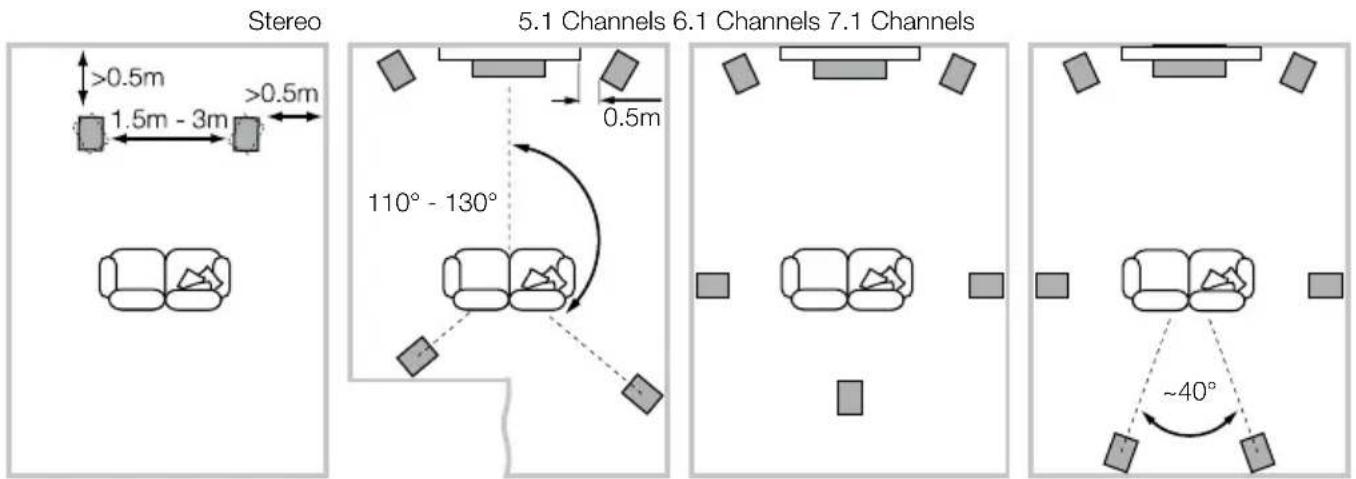

Sistemi stereo convenzionali

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m ed agli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d'ascolto. I diffusori dovrebbero inoltre trovarsi a circa 0,5 m da ciascuna delle pareti circostanti (vedi figura in alto).

Se i diffusori vengono utilizzati come canali frontali in un sistema home theatre, essi dovrebbero essere posizionati più vicini tra loro rispetto ad un sistema stereo, in quanto i canali surround tendono ad allargare l'immagine sonora. Una collocazione a circa 0,5 m dai bordi dello schermo video aiuta a mantenere l'immagine sonora in scala con le proporzioni di quanto osservato visivamente. Come negli impianti stereo, anche in questo caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sia dalla parte di fondo, sia da quella laterale. Qualora si preferisse mantenere i diffusori a ridosso della parete di fondo ed in tale posizione la gamma bassa risultasse eccessivamente enfatizzata, si veda la sezione Regolazione fine più avanti dove viene descritto l'impiego degli inserti in spugna.

Campi magnetici dispersi

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i confini fisici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici.

3. Collegamenti

Tutti i collegamenti devono essere effettuati con i componenti dell'impianto spenti.

Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi figura in alto a sinistra) e collegare solo una coppia di morsetti alle uscite dell'amplificatore. Per collegamenti in bi-wiring tramite due cavi (vedi figura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppia di morsetti indipendentemente all'amplificatore con uno dei due cavi. Con questo tipo di connessione viene di solito migliorata l'immagine e la risoluzione dei dettagli.

Assicurarsi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell'amplificatore, ed i terminali negativi (indicati con - e di colore nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine sonora e ad un'insufficiente gamma bassa.

Chiedere consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori. Accertatevi che la loro impedenza totale sia inferiore a quella massima raccomandata nelle caratteristiche dei diffusori ed utilizzare cavi a bassa induttanza per evitare l'attenuazione delle frequenze più alte.

1. Regolazione fine

   Prima procedere con la regolazione fine, assicuratevi che tutti i collegamenti dell'impianto siano corretti e stabili.

Allontanando i diffusori dalle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente i diffusori dalle pareti, inserire nei condotti d'accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli anelli esterni (vedi figura in alto).

Se il basso appare irregolare, ciò è generalmente dovuto all'eccitazione dei modi di risonanza dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto possono avere grande influenza su come queste risonanze alterano il suono. Provare ad esempio a cambiare posizione d'ascolto collocando i diffusori a ridosso di una parete diversa. Anche la presenza e la posizione di grandi mobili può influire significativamente sui modi di risonanza del locale.

Se l'immagine sonora non risulta correttamente focalizzata al centro, provare a posizionare i diffusori più vicini tra loro oppure ad angolare il loro frontale in modo che puntino verso una zona leggermente più avanti rispetto alla posizione d'ascolto.

Se il suono fosse troppo aspro, un aumento della quantità di tessuti nel locale (ad esempio utilizzando tendaggi più pesanti) può essere d'aiuto per compensare lo squilibrio. Al contrario, riducendoli, si può contribuire a ravvivare un suono altrimenti spento ed opaco.

Nel caso vengano impiegati per i diffusori supporti da pavimento, assicurarsi che risultino perfettamente stabili. Utilizzare quando possibile i piedini a punta, ad esempio in presenza di tappeti, regolandoli per compensare eventuali irregolarità del pavimento.

1. Rodaggio 6. Manutenzione

Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

Talvolta è stata segnalata la necessità di periodi di rodaggio più lunghi (anche fino ad un mese), ma questo ha probabilmente poco a che fare con presunti cambiamenti nei diffusori e molto più con il grado di assuefazione dell'ascoltatore alle nuove sonorità. Ciò è particolarmente vero con diffusori di così elevata qualità ed estremamente precisi come questi, tramite i quali è plausibile si ottenga un considerevole incremento dei dettagli riprodotti rispetto a quanto l'ascoltatore non fosse in precedenza abituato. Il suono inizialmente può risultare un po' troppo "brillante" e perfino "duro". Dopo un prolungato periodo di tempo però tenderà ad apparire indubbiamente più caldo e pastoso, ma senza perdere in chiarezza e dettaglio.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Se si desidera utilizzare un prodotto spray per la loro pulizia, applicarlo sul panno, non direttamente sul mobile. Si consiglia altresì di provarlo prima su una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura. Non impiegare prodotti abrasivi o contenenti acidi, alcali o agenti anti-batterici. Eventuali macchie sulle superfici verniciate possono essere eliminate con una soluzione diluita a base di sapone priva di profumazione. Togliere ogni altro segno utilizzando un prodotto per vetri ed asciugando delicatamente con un panno in microfibra. Non utilizzare alcun detergente sugli altoparlanti ed evitare anche di toccarli per non danneggiarli.
