CM1 S2 - Altoparlante B&W - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore da scaffale a 2 vie
Marca	Bowers & Wilkins (B&W)
Modello	CM1 S2
Dimensioni (A x L x P)	31 cm x 17 cm x 24 cm
Peso	5,3 kg
Alimentazione	Passiva (richiede amplificatore esterno)
Impedenza nominale	8 ohm
Sensibilità	86 dB (2,83 V, 1 m)
Risposta in frequenza	49 Hz – 40 kHz (±3 dB)
Potenza consigliata amplificatore	30 W – 150 W
Funzioni principali	Riproduzione sonora stereofonica e home-cinema; bi-wiring/bi-amplificazione possibile
Connettività	2 paia di prese (bi-wiring)
Accessori forniti	2 tappi in schiuma, 8 piedini in gomma autoadesivi
Manutenzione e pulizia	Spolverare; evitare prodotti abrasivi, acidi o ammoniacali; pulire con sapone neutro o detergente per vetri
Sicurezza	Tenere i dispositivi sensibili (CRT, nastri magnetici) ad almeno 50 cm di distanza a causa dei campi magnetici
Pezzi di ricambio e riparabilità	Tappi in schiuma, piedini, ponticelli di collegamento; contattare il rivenditore per la riparazione
Informazioni generali	Manuale di 86 pagine in francese; conforme alle direttive RoHS, REACH, WEEE

Domande frequenti - CM1 S2 B&W

Qual è la distanza minima tra i diffusori e le pareti?

Per una buona resa, allontanare i diffusori di almeno 50 cm dalla parete posteriore e dai muri laterali. Se sono a muro, utilizzare i tappi in schiuma per ridurre l'eccesso di bassi.

Come regolare il livello dei bassi se è troppo alto?

È possibile inserire i tappi in schiuma forniti nei porti di decompressione. Utilizzare solo la parte esterna per una riduzione moderata, o entrambe le parti per una riduzione maggiore.

Posso posizionare il diffusore su una mensola?

Sì, ma offre la migliore resa sul suo supporto dedicato FS-CM S2. Su mensola, incollare i 4 piedini autoadesivi sotto il diffusore e utilizzare i tappi in schiuma secondo necessità.

Cosa contiene la scatola di imballaggio?

La scatola contiene i due diffusori (tranne se acquistati singolarmente), 2 tappi in schiuma, 8 piedini in gomma autoadesivi e il manuale.

Come collegare il diffusore in bi-wiring?

Rimuovere i ponticelli tra le due paia di prese sul retro. Collegare ogni paia indipendentemente all'amplificatore (o due ampli): positivo a positivo, negativo a negativo.

Qual è l'altezza ideale per il tweeter?

Il tweeter deve essere all'altezza dell'orecchio rispetto alla vostra posizione di ascolto abituale. Utilizzare il supporto adeguato per regolare l'altezza.

Come mantenere il cabinet?

Spolverare regolarmente. Per le impronte, utilizzare un sapone neutro senza profumo o un detergente per vetri applicato su un panno in microfibra. Evitare prodotti abrasivi.

Quanto dura il rodaggio?

Contare circa 15 ore di utilizzo normale per far sì che le sospensioni si liberino. Se conservata al freddo, è necessario un fine settimana a temperatura ambiente.

Posso utilizzare un amplificatore di potenza inferiore a 30 W?

Non è consigliato perché il diffusore rischia di non essere pilotato correttamente. Utilizzare un amplificatore da 30 a 150 W per prestazioni ottimali.

Cosa fare in caso di variazione di tonalità dell'impiallacciatura in legno?

Esporre le superfici impiallacciate in modo omogeneo alla luce solare (o UV) fino a uniformità. Evitare fonti di calore diretto.

MANUALE UTENTE CM1 S2 B&W

Benvenuti e grazie per aver scelto un prodotto Bowers

& Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacità d'innovare e tecnologie all'avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d'ispirazione per ogni nuovo prodotto che realizziamo.

Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare. Continua a pagina 30 →

1. Rimozione dall'imballo

	②
	⑧

Contenuto della confezione

Controllare che nella scatola siano presenti:

2 doppi inserti cilindrici in spugna
8 piedini autoadesivi in gomma

Informazioni per l'ambiente

Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli apparecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.

Installazione

Questo diffusore è progettato per funzionare sui supporti da pavimento dedicati FS-CM S2, ma può essere collocato anche su mensole a muro, sebbene ciò limiti molto l'ottimizzazione delle prestazioni attraverso un'attenta ricerca della posizione migliore. Nel caso si preferisca questo tipo di installazione, si raccomanda di utilizzare gli inserti in spugna forniti per ottimizzare la risposta alla basse frequenze. A tal proposito si veda la sezione 4.

Regolazione fine più avanti.

In ogni caso è opportuno che il tweeter si trovi approssimativamente in linea con l'orecchio dell'ascoltatore.

Nota: Se si sceglie di posizionarli sopra delle mensole, assicuratevi che siano sufficientemente robuste per sopportarne il peso ed applicate 4 piedini autoadesivi in gomma sotto ciascun diffusore.

1. Posizionamento dei diffusori


Dopo una prima installazione iniziale, è consigliabile effettuare una regolazione fine della posizione dei diffusori che, con ogni probabilità, apporterà ulteriori miglioramenti alla qualità del suono.

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immediate vicinanze di ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trova in prossimità di una parete spoglia mentre l'altro si trova vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l'immagine stereofonica rischiano di venir compromesse.

Sistemi stereo convenzionali

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m ed agli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d'ascolto. I diffusori dovrebbero inoltre trovarsi a circa 0,5 m da ciascuna delle pareti circostanti (vedi figura in alto).

5 canali 7 canali

Se i diffusori vengono utilizzati come canali frontali in un sistema home theatre, essi dovrebbero essere posizionati più vicini tra loro rispetto ad un sistema stereo, in quanto i canali surround tendono ad allargare l'immagine sonora. Una collocazione a circa 0,5 m dai bordi dello schermo video aiuta a mantenere l'immagine sonora in scala con le proporzioni di quanto osservato visivamente. Come negli impianti stereo, anche in questo caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sia dalla parte di fondo, sia da quella laterale. Qualora si preferisse mantenere i diffusori a ridosso della parete di fondo ed in tale posizione la gamma bassa risultasse eccessivamente enfatizzata, si veda la sezione 4. Regolazione fine più avanti dove viene descritto l'impiego degli inserti in spugna.

Campi magnetici dispersi

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i confini fisici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici.

3. Collegamenti

Tutti i collegamenti devono essere effettuati con i componenti dell'impianto spenti.

Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi figura in alto a sinistra) e collegare solo una coppia di morsetti alle uscite dell'amplificatore. Per collegamenti in bi-wiring tramite due cavi (vedi figura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppia di morsetti indipendentemente all'amplificatore con uno dei due cavi. Con questo tipo di connessione viene di solito migliorata l'immagine e la risoluzione dei dettagli.

Assicurarsi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell'amplificatore, ed i terminali negativi (indicati con – e di colore nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine sonora e ad un'insufficiente gamma bassa.

Chiedere consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori.

1. Regolazione fine


Prima procedere con la regolazione fine, assicuratevi che tutti i collegamenti dell'impianto siano corretti e stabili.

Allontanando i diffusori dalle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente i diffusori dalle pareti, inserire nei condotti d'accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli anelli esterni (vedi figura in alto).

Se il basso appare irregolare, ciò è generalmente dovuto alle caratteristiche acustiche dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto possono essere determinanti, in special modo alle basse frequenze. Provare, se possibile, a cambiare la posizione d'ascolto oppure a collocare i diffusori a ridosso di una parete diversa.

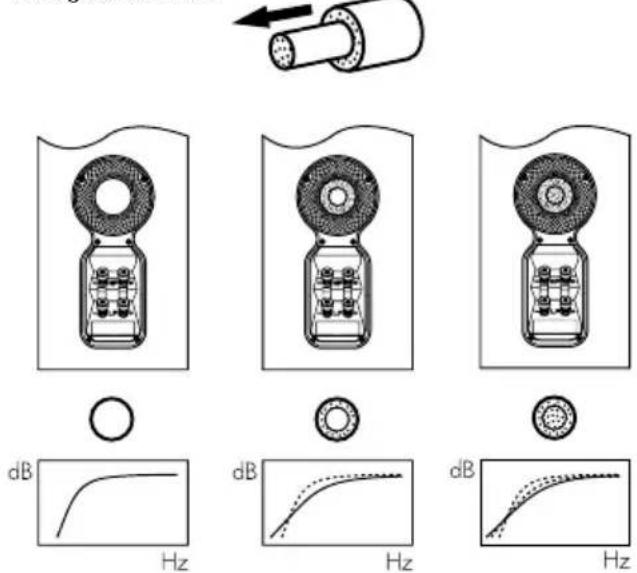

Se non esistono alternative al loro posizionamento, è possibile ottimizzare la resa alle basse frequenze tramite gli inserti in spugna forniti. Tali inserti sono composti da due parti e consentono un certo grado di regolazione: si possono infatti usare completi, oppure solo l'anello esterno. In quest'ultimo caso l'effetto di attenuazione della gamma bassa sarà meno marcato.

Se si impiegano supporti da pavimento, assicurarsi che risultino perfettamente stabili. Utilizzare quando possibile i piedini a punta, ad esempio in presenza di tappeti, regolandoli per compensare eventuali irregolarità del pavimento. Se si utilizzano i supporti dedicati FS-CM S2, si raccomanda di aumentarne la massa per ottenere la miglior combinazione tra stabilità e prestazioni. Per fare questo è consigliabile riempire ciascun supporto con sabbia perfettamente asciutta, ad esempio, essiccata in forno.

1. Rodaggio 6. Manutenzione

Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Se si desidera utilizzare un prodotto spray per la loro pulizia, applicarlo sul panno, non direttamente sul mobile. Si consiglia altresì di provarlo prima su una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura. Non impiegare prodotti abrasivi o contenenti acidi, alcali o agenti anti-batterici. Eventuali macchie sulle superfici verniciate possono essere eliminate con una soluzione diluita a base di sapone priva di profumazione. Togliere ogni altro segno utilizzando un prodotto per vetri ed asciugando delicatamente con un panno in microfibra. Non utilizzare alcun detergente sugli altoparlanti ed evitare anche di toccarli per non danneggiarli.

La finitura in legno naturale viene trattata con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come ogni materiale naturale, il legno subisce l'influenza della luce solare e può cambiare leggermente tonalità. Eventuali differenze possono essere compensate esponendo le superfici in ombra alla luce del sole fino a che il colore non risulti uniforme. Questo processo può richiedere molto tempo, ma può essere velocizzato utilizzando con cautela una lampada a raggi ultra-violetti. Tenere i diffusori lontani da fonti di calore, come, ad esempio, termosifoni o termoconvettori ad aria per evitare l'insorgenza di piccole crepe nella venatura del legno.
