CM1 S2 - Głośnik B&W - Bezpłatna instrukcja obsługi

Typ produktu	Głośnik półkowy 2-drożny
Marka	Bowers & Wilkins (B&W)
Model	CM1 S2
Wymiary (W x S x G)	31 cm x 17 cm x 24 cm
Waga	5,3 kg
Zasilanie	Pasywne (wymaga zewnętrznego wzmacniacza)
Impedancja znamionowa	8 omów
Czułość	86 dB (2,83 V, 1 m)
Pasmo przenoszenia	49 Hz – 40 kHz (±3 dB)
Zalecana moc wzmacniacza	30 W – 150 W
Główne funkcje	Reprodukcja dźwięku stereofonicznego i kina domowego; możliwość bi-wiringu/bi-ampingu
Złącza	2 pary zacisków (bi-wiring)
Dołączone akcesoria	2 zatyczki piankowe, 8 gumowych nóżek samoprzylepnych
Konserwacja i czyszczenie	Odkurzanie; unikać środków ściernych, kwasów lub amoniaku; czyścić łagodnym mydłem lub środkiem do mycia szyb
Bezpieczeństwo	Trzymać wrażliwe urządzenia (CRT, taśmy magnetyczne) w odległości co najmniej 50 cm ze względu na pola magnetyczne
Części zamienne i naprawy	Zatyczki piankowe, nóżki, mostki łączące; skontaktuj się ze sprzedawcą w celu naprawy
Informacje ogólne	Instrukcja 86 stron w języku francuskim; zgodny z dyrektywami RoHS, REACH, WEEE

Często zadawane pytania - CM1 S2 B&W

Jaka jest minimalna odległość między głośnikami a ścianami?

Dla dobrego brzmienia umieść głośniki co najmniej 50 cm od tylnej ściany i ścian bocznych. Jeśli są przy ścianie, użyj zatyczek piankowych, aby zredukować nadmiar basu.

Jak wyregulować poziom basu, jeśli jest zbyt wysoki?

Można włożyć dołączone zatyczki piankowe do otworów wentylacyjnych. Użyj tylko zewnętrznej części dla umiarkowanej redukcji lub obu części dla silniejszej redukcji.

Czy mogę postawić głośnik na półce?

Tak, ale najlepsze brzmienie uzyskasz na dedykowanym stojaku FS-CM S2. Na półce przyklej 4 samoprzylepne nóżki pod głośnikiem i w razie potrzeby użyj zatyczek piankowych.

Co znajduje się w pudełku?

Pudełko zawiera dwa głośniki (chyba że zakupione osobno), 2 zatyczki piankowe, 8 gumowych nóżek samoprzylepnych i instrukcję.

Jak podłączyć głośnik w bi-wiring?

Zdejmij mostki między dwiema parami zacisków z tyłu. Podłącz każdą parę niezależnie do wzmacniacza (lub dwóch wzmacniaczy): plus do plusa, minus do minusa.

Jaka jest idealna wysokość dla tweetera?

Tweeter powinien znajdować się na wysokości ucha w stosunku do twojej typowej pozycji słuchania. Użyj odpowiedniego stojaka, aby dostosować wysokość.

Jak dbać o obudowę?

Regularnie odkurzaj. W przypadku śladów użyj łagodnego mydła bezzapachowego lub środka do mycia szyb nałożonego na ściereczkę z mikrofibry. Unikaj środków ściernych.

Jak długo trwa dotarcie?

Przewiduj około 15 godzin normalnego użytkowania, aby zawieszenia się rozluźniły. Jeśli przechowywane w chłodzie, potrzebny jest weekend w temperaturze pokojowej.

Czy mogę użyć wzmacniacza o mocy poniżej 30 W?

Nie jest to zalecane, ponieważ głośnik może nie być odpowiednio sterowany. Użyj wzmacniacza o mocy 30–150 W dla optymalnej wydajności.

Co zrobić w przypadku zmiany odcienia forniru drewnianego?

Wystaw powierzchnie forniru równomiernie na światło słoneczne (lub UV) aż do ujednolicenia. Unikaj bezpośrednich źródeł ciepła.

INSTRUKCJA OBSŁUGI CM1 S2 B&W

Dziękujemy za wybór produktu firmy Bowers & Wilkins.

John Bowers założył swoją firmę, ponieważ wierzył, iż ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczami do rozkoszowania się dźwiękiem w domowym zaciszu. Ta właśnie wiara towarzyszy nam i inspiruje każdy produkt, który tworzymy.

Niniejszy produkt wymaga starannej instalacji, dlatego sugerujemy zapoznanie się z poniższymi instrukcjami zanim zaczniesz korzystać z produktu. Ciąg dalszy na stronie 60 →

1. Rozpakowywanie produktu

	2
	8

Zawartość opakowania

Sprawdź czy w pudełku znajdują się:

2 x zatyczka z pianki
8 x samoprzylepne gumowe podkładki

Ochrona środowiska

Wszystkie produkty firmy Bowers & Wilkins są zaprojektowane zgodnie z:

i. międzynarodową dyrektywą dotyczącą substancji niebezpiecznych (RoHS) w urządzeniach elektrycznych i elektronicznych
ii. dyrektywą REACH
iii. dyrektywą dotyczącą likwidacji sprzętu elektrycznego i elektronicznego (WEEE).

Skontaktuj się z regionalną władzą do spraw likwidacji odpadów w celu uzyskania szczegółów.

Instalacja głośnika

Głośnik został zaprojektowany do zamontowania na dedykowanym standzie (FS-CM S2), ale może być postawiony również na półce lub szafce. Należy jednak pamiętać, że takie ustawienie daje mniej możliwości optymalizacji działania głośnika. Jeśli musisz ustawić głośnik w miejscu innym niż stand, rekomendujemy użycie piankowych zatyczek (dołączone do głośników), aby zoptymalizować działanie portów bass-reflexu (patrz Sekcja 4: Dostrajanie).

W każdym ustawieniu głośniki wysokotonowe powinny znajdować się na wysokości uszu słuchacza.

Uwaga: Jeśli zamierzasz ustawić głośnik na półce sprawdź uprzednio czy półka jest w stanie udźwignąć ciężar głośnika i naklej 4 gumowe podkładki do spodu każdego głośnika.

1. Pozycjonowanie głośnika


Dopasowanie pozycji głośnika prawdopodobnie poprawi jakość odbioru dźwięku i zwykle warto to zrobić.

Zarówno w systemach stereo jak i kina domowego postaraj się, aby bezpośrednie otoczenie każdego głośnika było podobne akustycznie. Na przykład jeśli jeden z głośników przylega do ściany a inny do miękkich zasłon lub mebli ogólna jakość dźwięku będzie prawdopodobnie niższa.

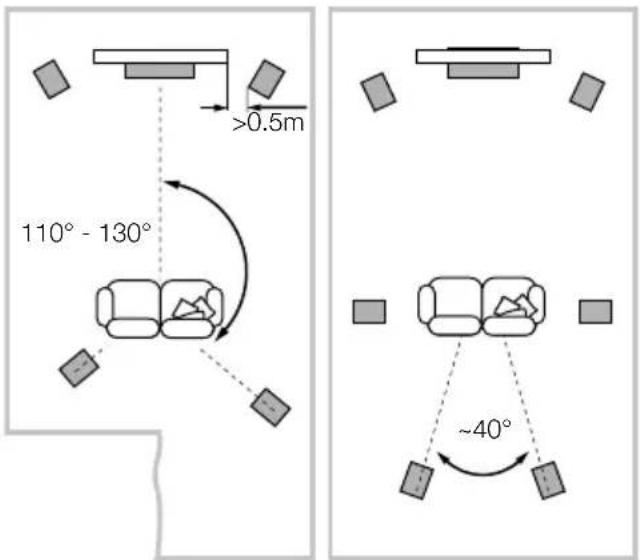

Systemy stereo

Na początku głośniki powinny zostać ustawione w odległości od 1.5m do 3m od siebie w rogach trójkąta równobocznego, którego trzeci wierzchołek będzie stanowić miejsce odsłuchu. Głośniki powinny znajdować się w odległości ok. 0.5m od ściany (zarówno za głośnikami jak i po bokach, patrz rysunek powyżej).

5 kanałów 7 kanałów

Systemy kina domowego

Jeśli głośniki maja być użyte jako głośniki frontowe w zestawie kina domowego powinny znajdować się bliżej siebie w porównaniu do zestawu stereo, ponieważ zestawy surround rozszerzają pole dźwięku. Ustawienie głośników w odległości ok. 0.5m od boków telewizora pozwoli również na synchronizację dźwięku z obrazem. Tak jak w przypadku zestawów stereo głośniki powinny znajdować się w odległości przynajmniej 0.5m od ścian. Jeśli wolisz ustawić głośniki bliżej ściany sprawdź sekcję Dostrajanie w niniejszej instrukcji, aby dowiedzieć się więcej na temat użycia piankowych zatyczek.

Wytwarzane pole magnetyczne

Głośniki wytwarzają pole magnetyczne działające również poza obudową kolumn. Zalecamy, aby urządzenia wrażliwe na takie pole (jak ekrany CRT, ekrany komputerów, dyski komputerowe, taśmy audio i video itp.) były trzymane przynajmniej 0,5 metra od głośników. Ekrany plazmowe oraz LCD i OLED nie są wrażliwe na takie pole.

3. Podłączenia

Wszystkie podłączenia powinny być dokonywane przy wyłączonych urządzeniach audio.

Na tylnym panelu głośnika znajdują się 2 połączone ze sobą pary gniazd głośnikowych. W przypadku konwencjonalnego podłączenia (rysunek powyżej z lewej strony) połączenia między parami gniazd powinny zostać na swoim miejscu, a ze wzmacniaczem powinna zostać połączona tylko jedna para gniazd. W przypadku podłączeń typu bi-wire lub bi-amplification (rysunek powyżej z prawej strony) połączenia między parami gniazd powinny zostać usunięte a każda para gniazd połączona ze wzmacniaczem lub wzmacniaczami osobno. Bi-wiring może zwiększyć przejrzystość detali dźwiękowych.

Upewnij się, że gniazda połączeniowe z czerwonym obramowaniem zostały połączone z gniazdami o dodatniej polaryzacji na wzmacniaczu a gniazda z czarnym obramowaniem z gniazdami o ujemnej polaryzacji na wzmacniaczu. Nieprawidłowe podłączenie będzie skutkowało pogorszeniem jakości dźwięku i utratą niskich tonów.

Poproś sprzedawcę o poradę wybierając przewody głośnikowe do kolumn.

1. Dostrajanie


Przed dostrajaniem upewnij się, że wszystkie podłączenia są wykonane prawidłowo.

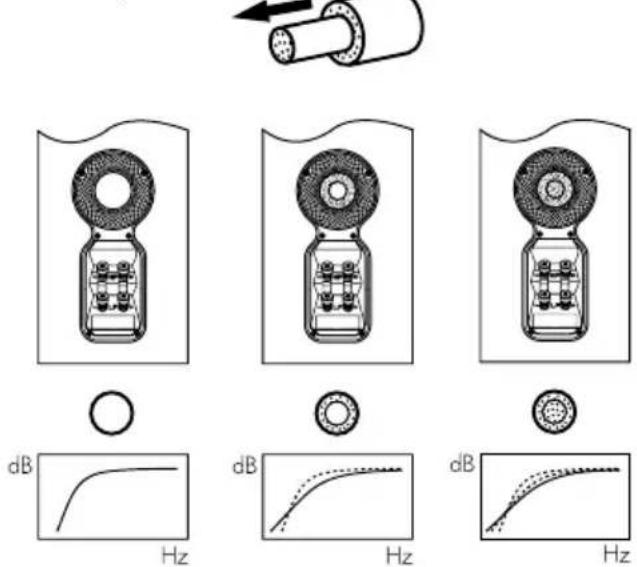

Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany spowoduje efekt odwrotny: wzrośnie poziom basu a poczucie głębi dźwięku zostanie zredukowane. Jeśli chcesz zmniejszyć poziom niskich dźwięków bez konieczności odsuwania kolumn od ściany do portów basowych kolumn wetknij piankowe zatyczki lub dla mniejszej redukcji basów zewnętrzne pierścienie zatyczek. Montaż gąbek i pierścieni zilustrowano na powyższym rysunku.

Jeśli niskie tony powodują problem z częstotliwością zwykle spowodowane jest to rezonansem wynikającym z ukształtowania pomieszczenia. Nawet minimalne zmiany ustawienia kolumn lub zmiany miejsca odsłuchu mogą mieć dobry wpływ na te zakłócenia. Spróbuj ustawić kolumny w różnych miejscach. Zmiana położenia większych mebli również może przynieść efekt.

Jeśli jednak nie masz możliwości zmiany położenia głośników użyj dołączonych do kolumn gąbek tłumiących. Pianki składają się z dwóch części każda i pozwalają na stopniowanie redukcji niskich tonów poprzez użycie tylko zewnętrznych pierścieni lub całych gąbek. Użycie tylko zewnętrznych pierścieni zredukuje basy w mniejszym stopniu niż użycie całych gąbek.

Jeśli do podtrzymania kolumn używasz podstawek głośnikowych upewnij się, że stoją one stabilnie na podłożu. Użyj kolców do głośników jeśli to możliwe i wyreguluj je, aby zniwelować wszelkie nierówności. Jeśli używasz podstawek FS-CM S2 firmy B&W polecamy wypełnienie ich aby były jak najbardziej stabilne i redukowały drgania. Radzimy wypełnić każdą podstawkę do maksymalnej objętości używając odpowiedniego materiału np. wypalanego piasku.

1. Początkowy okres eksploatacji 6. Pielęgnacja

Działanie kolumn może delikatnie zmieniać się w początkowym okresie użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu, niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich właściwości mechanicznych. Zawieszenie głośników również delikatnie się zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w zależności od sposobu przechowywania kolumn przed zakupem i sposobie użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki temperaturowe i 15 godzin użytkowania, aby części mechaniczne osiągnęły swoje charakterystyki.

Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Jeśli chcesz użyć aerozolu lub innego środka czyszczącego, rozpył aerozol na szmatkę, a nie bezpośrednio na produkt. Najpierw sprawdź na małej powierzchni, czy środek czyszczący nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają kwas, są zasadowe lub antybakteryjne. Plamy na pomalowanej powierzchni można usunąć za pomocą rozcieńczonego, nieperfumowanego mydła. Smugi można usunąć za pomocą środków do czyszczenia szyb i delikatnie przecierając szmatką. Nie stosuj środków czyszczących na głośniki. Unikaj dotykania głośników.

Za każdym razem, gdy wykończenie głośników Bowers & Wilkins jest drewniane, wybierane są najlepsze materiały, pokrywane następnie lakierem odpornym na promieniowanie ultrafioletowe, co pozwala minimalizować zmiany koloru powstałe z biegiem czasu. Jakkolwiek, podobnie jak w przypadku wszystkich materiałów naturalnych, środowisko zewnętrzne ma wpływ na wykończenie kolumn i należy spodziewać się stopniowej zmiany koloru.. Różnice w kolorach mogą być skorygowane poprzez wystawienie w równym stopniu wszystkich powierzchni obudowy na działanie promieni słonecznych, aż do momentu gdy kolor jest jednolity. Proces ten może zająć wiele czasu, ale może również zostać przyspieszony poprzez ostrożne zastosowanie lampy ultrafioletowej. W celu uniknięcia ryzyka uszkodzenia powierzchni, trzymaj produkt z dala od źródeł ciepła takich jak kaloryfery lub wentylatory gorącego powietrza.
