Marka	Bowers & Wilkins (B&W)
Model	CM10 S2
Typ produktu	Kolumna głośnikowa (wolnostojąca)
Wymiary (W x S x G)	1100 x 200 x 350 mm
Waga	30 kg (sztuka)
Zasilanie	Pasywne (wymaga zewnętrznego wzmacniacza)
Główne funkcje	Wysokiej wierności reprodukcja dźwięku, możliwość bi-wiringu/bi-ampu, odsprzęgnięcie głośnika średniotonowego FST, regulacja basu za pomocą piankowych zatyczek
Konfiguracja okablowania	Dwie pary zacisków z ruchomymi zworami do bi-wiringu
Regulacje akustyczne	Piankowe zatyczki do redukcji basu w zależności od pomieszczenia
Konserwacja i czyszczenie	Odkurzanie, czyszczenie ściereczką z mikrofibry i łagodną wodą z mydłem, unikanie środków ściernych i rozpuszczalników
Bezpieczeństwo	Zachować odległość 50 cm od źródeł pola magnetycznego (CRT, kasety), nie dotykać głośników
Części zamienne i akcesoria	Kolce M6, gumowe nóżki, nakrętki blokujące, podstawa podłogowa, piankowe zatyczki, opaska transportowa FST
Informacje ogólne	Wykończenie z forniru prawdziwego drewna, lakier anty-UV, zgodny z RoHS/REACH/WEEE

Często zadawane pytania - CM10 S2 B&W

Jak zamontować kolce głośnika CM10 S2?

Nakręć nakrętki blokujące na kolce, pozostawiając odstęp na dywan. Wkręć kolce w gwinty podstawy podłogowej. Wyreguluj każdy kolec, aż głośnik będzie idealnie wypoziomowany, a następnie dokręć nakrętki do podstawy.

Co zrobić, jeśli głośnik nie jest stabilny na podłodze?

Odkręć lub dokręć jeden lub więcej kolców, aż do uzyskania idealnego wyważenia. Jeśli podłoga jest delikatna, użyj dostarczonych gumowych nóżek lub podkładek metalowych pod kolcami.

Jak uwolnić głośnik średniotonowy FST po rozpakowaniu?

Usuń śrubę i okrągłą opaskę transportową znajdującą się z tyłu obudowy. Zachowaj te elementy na wypadek przyszłego transportu.

Jaka minimalna odległość między głośnikami a ścianami?

Co najmniej 50 cm od tylnej ściany i ścian bocznych, aby uniknąć sztucznego wzmocnienia basu i poprawić scenę dźwiękową.

Jak wyregulować poziom basu, jeśli dźwięk jest zbyt ciężki?

Włóż dostarczone piankowe zatyczki do otworów bass-refleks. Użyj najpierw zewnętrznej części dla umiarkowanej redukcji lub obu części dla mocniejszej redukcji.

Czy mogę zastosować bi-wiring lub bi-amping w CM10 S2?

Tak, usuń metalowe zwory między dwiema parami zacisków i podłącz każdą parę niezależnie do wzmacniacza lub do dwóch wzmacniaczy, aby poprawić rozdzielczość dźwięku.

Ile czasu potrzeba na wygrzanie głośników?

Przeznacz weekend na stabilizację termiczną, a następnie około 15 godzin normalnego słuchania, aby zawieszenia głośników osiągnęły optymalną pracę.

Jakich produktów użyć do czyszczenia obudowy?

Użyj miękkiej ściereczki lekko zwilżonej wodą z łagodnym mydłem bezzapachowym. Unikaj środków ściernych, amoniaku, alkoholu lub środków czyszczących antybakteryjnych.

Czy ekrany plazmowe lub LCD są wrażliwe na pole magnetyczne głośnika?

Nie, tylko ekrany CRT, taśmy magnetyczne i karty magnetyczne są wrażliwe. Dla tych ostatnich zaleca się odległość 50 cm.

Jak skorygować różnice w kolorze forniru drewna?

Wystaw powierzchnie równomiernie na światło słoneczne lub lampę UV, aż do ujednolicenia. Unikaj bezpośrednich źródeł ciepła, aby zapobiec pęknięciom.

INSTRUKCJA OBSŁUGI CM10 S2 B&W

Dziękujemy za wybór produktu firmy Bowers & Wilkins.

John Bowers założył swoją firmę, ponieważ wierzył, iż ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczami do rozkoszowania się dźwiękiem w domowym zaciszu. Ta właśnie wiara towarzyszy nam i inspiruje każdy produkt, który tworzymy.

Niniejszy produkt wymaga starannej instalacji, dlatego sugerujemy zapoznanie się z poniższymi instrukcjami zanim zaczniesz korzystać z produktu. Ciąg dalszy na stronie 71 →

Zawartość opakowania

Sprawdź czy w pudełku znajdują się:

1x zatyczka z pianki

1x Pakiet akcesoriów zawierający:

4x podkładki gumowe

4x kolce

4x nakrętki (10mm)

1x Cokół

1x Pakiet akcesoriów zawierający:

1x klucz (imbusowy)

4x śruby M6 x 35mm

4x podkładki

4x podkładki przeciwwstrząsowe

	①
	④
	④
	④

Ochrona środowiska

Wszystkie produkty firmy Bowers & Wilkins są zaprojektowane zgodnie z:

i. międzynarodową dyrektywą dotyczącą substancji niebezpiecznych (RoHS) w urządzeniach elektrycznych i elektronicznych
ii. międzynarodową dyrektywą dotycząca substancji chemicznych REACH
iii. dyrektywą dotyczącą likwidacji sprzętu elektrycznego i elektronicznego (WEEE).

Skontaktuj się z regionalną władzą do spraw likwidacji odpadów w celu uzyskania szczegółów.

2. Pozycjonowanie

Głośniki są przeznaczone do postawienia tylko i wyłącznie na podłodze. Ważne jest, aby upewnić się, że kolumny stoją stabilnie na podłodze używając w tym celu dołączonych do kolumn kolców jeśli to tylko możliwe. Aby dodatkowo poprawić stabilność, zamontuj do kolumn cokół.

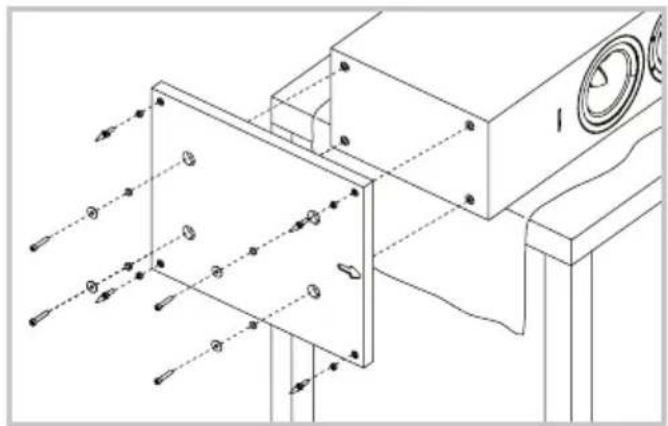

Możesz zamontować cokół podczas rozpakowywania produktu stosując się do instrukcji obrazkowych na górnej pokrywie kartonu. Możesz również zamontować cokół po rozpakowaniu, kładąc kolumnę na stabilnej powierzchni np. stole pokrytym uprzednio jakimś materiałem. Kolumnę trzeba położyć na boku tak, aby dół kolumny wystawał poza powierzchnię stołu. Przyłóż cokół do otworów montażowych na spodzie kolumny upewniając się, że strzałka na spodzie cokołu skierowana jest w stronę przodu kolumny. Przykręć cokół za pomocą dołączonych śrub i podkładek. Umieść podkładki antywstrząsowe między płaskimi podkładkami a główkami śrub. Dokręć śruby za pomocą dołączonego klucza imbusowego.

Kolce przeznaczone są do zagłębienia się w dywan i dzięki temu uzyskania stabilności kolumny na podłodze. Najpierw wkręć nakładki na kolce tak, aby swobodnie opadały na dywan podczas gdy kolce stoją stabilnie na powierzchni. Dokręć kolce do odpowiednich otworów w cokole. Jeśli kolumna chwieje się po postawieniu na podłodze odkręć dwa kolce, które nie stoją stabilnie na podłożu aż do momentu gdy kolumna nie będzie się już chwiać. Dokręć nakładki na kolce do końca. Być może wygodniej będzie dokręcić kolce już po zakończeniu procesu ustawiania kolumny w celu optymalizacji dźwięku.

Jeśli nie masz dywanu i nie chcesz, aby kolce porysowały podłogę użyj jakiegoś kawałka metalu wsadzając go pomiędzy kolce a podłogę (możesz do tego celu użyć np. monety) lub zamiast kolców użyj dołączonych do kolumn gumowych nożek. Zamontuj gumowe nożki i wypoziomuj kolumnę w ten sam sposób jak w przypadku

W przypadku CM10S2 usuń dysk dociskający na tylnym panelu kolumny założony na czas transportu, aby uwolnić mechanizm rozdzielający głośnika średniotonowego. Rekomendujemy abyś zachował dysk i zabezpieczyl śrubki w przypadku transportu kolumn w przyszłości.

Dopasowanie pozycji głośnika prawdopodobnie poprawi jakość odbioru dźwięku i zwykle warto to zrobić.

Zarówno w systemach stereo jak i kina domowego postaraj się, aby bezpośrednie otoczenie każdego głośnika było podobne akustycznie. Na przykład jeśli jeden z głośników przylega do ściany a inny do miękkich zasłon lub mebli jakość dźwięku będzie prawdopodobnie niższa.

Systemy stereo

Na początku głośniki powinny zostać ustawione w odległości od 1.5m do 3m od siebie w rogach trójkąta równobocznego, którego trzeci wierzchołek będzie stanowić miejsce odsłuchu. Głośniki powinny znajdować się w odległości ok. 0.5m od ściany (zarówno za głośnikami jak i po bokach, patrz rysunek powyżej).

Systemy kina domowego

Jeśli głośniki maja być użyte jako głośniki frontowe w zestawie kina domowego powinny znajdować się bliżej siebie w porównaniu do zestawu stereo, ponieważ zestawy surround rozszerzają pole dźwięku. Ustawienie głośników w odległości ok. 0.5m od boków telewizora pozwoli również na synchronizację dźwięku z obrazem. Tak jak w przypadku zestawów stereo głośniki powinny znajdować się w odległości przynajmniej 0.5m od ścian. Jeśli wolisz ustawić głośniki bliżej ściany sprawdź sekcję Dostrajanie w niniejszej instrukcji, aby dowiedzieć się więcej na temat użycia piankowych zatyczek.

Wytwarzane pole magnetyczne

Głośniki wytwarzają pole magnetyczne działające również poza obudową kolumn. Zalecamy, aby urządzenia wrażliwe na takie pole (jak ekrany CRT, ekrany komputerów, dyski komputerowe, taśmy audio i video itp.) były trzymane przynajmniej 0,5 metra od głośników. Ekrany plazmowe oraz LCD i OLED nie są wrażliwe na takie pole.

3. Podłączenia

Wszystkie podłączenia powinny być dokonywane przy wyłączonych urządzeniach audio.

Na tylnym panelu głośnika znajdują się 2 połączone ze sobą pary gniazd głośnikowych. W przypadku konwencjonalnego podłączenia (rysunek powyżej z lewej strony) połączenia między parami gniazd powinny zostać na swoim miejscu, a ze wzmacniaczem powinna zostać połączona tylko jedna para gniazd. W przypadku podłączeń typu bi-wire lub bi-amplification (rysunek powyżej z prawej strony) połączenia między parami gniazd powinny zostać usunięte a każda para gniazd połączona ze wzmacniaczem osobno. Bi-wiring może zwiększyć przejrzystość detali dźwiękowych.

Upewnij się, że gniazda połączeniowe oznaczone +, z czerwonym obramowaniem zostały połączone z gniazdami o dodatniej polaryzacji na wzmacniaczu a gniazda oznaczone -, z czarnym obramowaniem z gniazdami o ujemnej polaryzacji na wzmacniaczu. Nieprawidłowe podłączenie będzie skutkowało pogorszeniem jakości dźwięku i utratą niskich tonów.

Poproś sprzedawcę o poradę wybierając przewody głośnikowe do kolumn.

1. Dostrajanie


Przed dostrajaniem upewnij się, że wszystkie podłączenia są wykonane prawidłowo.

Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany spowoduje efekt odwrotny: wzrośnie poziom basu. Jeśli chcesz zmniejszyć poziom niskich dźwięków bez konieczności odsuwania kolumn od ściany do portów basowych kolumn wetknij piankowe zatyczki lub dla mniejszej redukcji basów zewnętrzne pierścienie zatyczek. Montaż gąbek i pierścieni zilustrowano na powyższym rysunku.

Jeśli niskie tony wydają się nierówne z częstotliwością dźwięku zwykle spowodowane jest to rezonansem wynikającym z ukształtowania pomieszczenia. Nawet minimalne zmiany ustawienia kolumn lub zmiany miejsca odsłuchu mogą mieć dobry wpływ na te zakłócenia. Spróbuj ustawić kolumny w różnych miejscach. Zmiana położenia większych mebli również może przynieść efekt.

Jeśli nie masz możliwości dokonania powyższych zmian można zmienić poziom niskich tonów używając dołączonych do kolumn zatyczek z pianki. Zatyczki składają się z dwóch części, które umożliwiają zmianę niskich tonów w różnym stopniu; można użyć tylko zewnętrznych pierścieni albo obu elementów zatyczki razem. Używając tylko zewnętrznych pierścieni zatyczek obniżymy poziom niskich tonów w stopniu mniejszym niż używając pełnych zatyczek.

1. Początkowy okres eksploatacji 6. Pielęgnacja

Działanie kolumn może delikatnie zmieniać się w początkowym okresie użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu, niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich właściwości mechanicznych. Zawieszenie głośników również delikatnie się zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w zależności od sposobu przechowywania kolumn przed zakupem i sposobie użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki temperaturowe i 15 godzin użytkowania, aby części mechaniczne osiągnęły swoje charakterystyki.

Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Jeśli chcesz użyć aerozolu lub innego środka czyszczącego, rozpył aerozol na szmatkę, a nie bezpośrednio na produkt. Najpierw sprawdź na małej powierzchni, czy środek czyszczący nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają kwas, są zasadowe lub antybakteryjne. Plamy na pomalowanej powierzchni można usunąć za pomocą rozcieńczonego, nieperfumowanego mydła. Smugi można usunąć za pomocą środków do czyszczenia szyb i delikatnie przecierając szmatką. Nie stosuj środków czyszczących na głośniki. Unikaj dotykania głośników.

Za każdym razem, gdy wykończenie głośników Bowers & Wilkins jest drewniane, wybierane są najlepsze materiały, pokrywane następnie lakierem odpornym na promieniowanie ultrafioletowe, co pozwala minimalizować zmiany koloru powstałe z biegiem czasu. Jakkolwiek, podobnie jak w przypadku wszystkich materiałów naturalnych, środowisko zewnętrzne ma wpływ na wykończenie kolumn i należy spodziewać się stopniowej zmiany koloru. Różnice w kolorach mogą być skorygowane poprzez wystawienie w równym stopniu wszystkich powierzchni obudowy na działanie promieni słonecznych, aż do momentu gdy kolor jest jednolity. Proces ten może zająć wiele czasu, ale może również zostać przyspieszony poprzez ostrożne zastosowanie lampy ultrafioletowej. W celu uniknięcia ryzyka uszkodzenia powierzchni, trzymaj produkt z dala od źródeł ciepła takich jak kaloryfery lub wentylatory gorącego powietrza.
