Marke	Bowers & Wilkins (B&W)
Modell	CM10 S2
Produkttyp	Standlautsprecher (Bodenstehend)
Abmessungen (H x B x T)	1100 x 200 x 350 mm
Gewicht	30 kg (Stück)
Stromversorgung	Passiv (benötigt externen Verstärker)
Hauptfunktionen	Hochgetreue Klangwiedergabe, Bi-Wiring/Bi-Amping möglich, Entkopplung des FST-Mitteltöners, Bassanpassung durch Schaumstoffstopfen
Verkabelungskonfiguration	Zwei Paar Anschlüsse mit abnehmbaren Brücken für Bi-Wiring
Akustikanpassungen	Schaumstoffstopfen zur Reduzierung der Bässe je nach Umgebung
Pflege und Reinigung	Entstauben, Reinigen mit Mikrofasertuch und milder Seifenlauge, abrasive Produkte und Lösungsmittel vermeiden
Sicherheit	Mindestens 50 cm Abstand zu Quellen magnetischer Felder (CRT, Kassetten), Lautsprecher nicht berühren
Ersatzteile und Zubehör	M6-Spikes, Gummifüße, Kontermuttern, Bodenplatte, Schaumstoffstopfen, FST-Transportscheibe
Allgemeine Informationen	Echtholzfurnier, UV-beständiger Lack, entspricht RoHS/REACH/WEEE

Häufig gestellte Fragen - CM10 S2 B&W

Wie installiere ich die Spikes des CM10 S2 Lautsprechers?

Schrauben Sie die Kontermuttern auf die Spikes und lassen Sie dabei Platz für den Teppich. Schrauben Sie die Spikes in die Einsätze der Bodenplatte. Justieren Sie jeden Spike, bis der Lautsprecher perfekt ausbalanciert ist, und ziehen Sie dann die Muttern gegen die Platte fest.

Was tun, wenn der Lautsprecher nicht stabil auf dem Boden steht?

Drehen Sie einen oder mehrere Spikes heraus oder hinein, bis ein perfekter Ausgleich erreicht ist. Wenn der Boden empfindlich ist, verwenden Sie die mitgelieferten Gummifüße oder Metallunterlegscheiben unter den Spikes.

Wie befreie ich den FST-Mitteltöner nach dem Auspacken?

Entfernen Sie die Schraube und den kreisförmigen Transportschutz an der Rückseite des Gehäuses. Bewahren Sie diese Teile für einen zukünftigen Transport auf.

Welcher Mindestabstand sollte zwischen den Lautsprechern und den Wänden eingehalten werden?

Mindestens 50 cm von der Rückwand und den Seitenwänden, um eine künstliche Verstärkung der Bässe zu vermeiden und die Klangbühne zu verbessern.

Wie stelle ich den Basspegel ein, wenn der Klang zu schwer ist?

Setzen Sie die mitgelieferten Schaumstoffstopfen in die Druckausgleichsöffnungen ein. Verwenden Sie zunächst das äußere Teil für eine moderate Reduzierung oder beide Teile für eine stärkere Reduzierung.

Kann ich die CM10 S2 bi-wiren oder bi-ampen?

Ja, entfernen Sie die Metallbrücken zwischen den beiden Anschlusspaaren und verbinden Sie jedes Paar unabhängig mit dem Verstärker oder zwei Verstärkern, um die Klangauflösung zu verbessern.

Wie lange dauert das Einspielen der Lautsprecher?

Rechnen Sie mit einem Wochenende für die thermische Stabilisierung, dann etwa 15 Stunden normalen Hörbetrieb, bis die Lautsprechermembranen ihre optimale Funktion erreichen.

Welche Produkte sollte ich zur Reinigung des Gehäuses verwenden?

Verwenden Sie ein weiches, leicht feuchtes Tuch mit Wasser und milder, parfümfreier Seife. Vermeiden Sie abrasive Produkte, Ammoniak, Alkohol oder antibakterielle Reiniger.

Werden Plasma- oder LCD-Bildschirme durch die Magnetfelder des Lautsprechers beeinträchtigt?

Nein, nur CRT-Bildschirme, Magnetbänder und Magnetkarten sind empfindlich. Für diese wird ein Abstand von 50 cm empfohlen.

Wie korrigiere ich Farbunterschiede im Holzfurnier?

Setzen Sie die Oberflächen gleichmäßig dem Sonnenlicht oder einer UV-Lampe aus, bis eine Angleichung erfolgt. Vermeiden Sie direkte Wärmequellen, um Risse zu verhindern.

BEDIENUNGSANLEITUNG CM10 S2 B&W

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 17 →

1 Schaumstoffeinsatz
1 Zubehörpaket mit:
4 Gummifüßen
4 M6-Spikes
4 Sicherungsmuttern (Schlüsselweite 10 mm)
1 Sockel
1 Zubehörpaket mit:
1 Innensechskantschlüssel
4 Schrauben M6 x 35 mm
4 Unterlegscheiben
4 rüttelfesten Unterlegscheiben

	①
	④
	④
	④

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.

2. Positionierung

Aufstellen der Lautsprecher

Die Lautsprecher sind als Standversion konzipiert. Es ist wichtig, dass sie fest auf dem Boden stehen. Ver wenden Sie daher, wann immer möglich, die beiliegen den Spikes. Befestigen Sie zusätzlich den Sockel, um eine optimale Stabilität zu gewährleisten.

Sie können den Sockel während des Auspackens anbringen (siehe Abbildungen auf der oberen Verschlussklappe des Kartons). Alternativ können Sie dies auch nach dem Auspacken machen. Suchen Sie sich dazu eine geeignete Auflagefläche wie beispielsweise einen Tisch und decken Sie diese mit einem Tuch ab. Legen Sie den Lautsprecher auf die Seite, so dass die Unterseite des Lautsprechergehäuses vorne an der Auflagefläche vorsteht. Richten Sie den Sockel den Befestigungslöchern an der Gehäuseunter seite ent spre chend aus. Stellen Sie dabei sicher, dass der Pfeil an der Sockelunterseite nach vorne zeigt. Befestigen Sie den Sockel mit den beiliegenden Schrauben und Unterlegscheiben. Setzen Sie die rüttelfesten Unterleg scheiben zwischen die Unterleg scheiben und die Schraubenköpfe. Ziehen Sie die Schrauben mit dem beiliegenden Innensechskantschlüssel fest.

Die Spikes sind so ausgelegt, dass sie durch einen Teppich hindurchgehen und auf der Bodenoberfläche aufliegen. Drehen Sie zunächst die Sicherungsmuttern so auf die Spikes, dass sie sich über dem Teppich befinden, wenn die Spikes auf dem Boden darunter aufliegen. Drehen Sie die Spikes vollständig in die Gewindebohrungen des Sockels. Sollte das Gehäuse wackeln, wenn es auf den Boden gestellt wird, so lösen Sie die beiden nicht aufliegenden Spikes, bis der Lautsprecher fest auf dem Boden steht. Ziehen Sie nun die Sicherungsmuttern gegen das Gehäuse fest. Es ist sinnvoll, die Spikes erst dann anzubringen und einzustellen, wenn Sie die optimale Position für den Lautsprecher gefunden haben.

Liegt kein Teppich und möchten Sie ein Zerkratzen der Bodenoberfläche vermeiden, legen Sie entweder jeweils eine Schutzscheibe (vielleicht eine Münze) unter die Spikes oder verwenden die beiliegenden Gummifüße.

Nur für die CM10 S2: Entfernen Sie die an der Gehäuserückseite befestigte Scheibe, die während des Transports zur Sicherung des Entkopplungsmechanismus für den FST-Mitteltöner dient. Wir empfehlen Ihnen, diese Scheibe samt Befestigungsschraube für einen späteren Transport des Lautsprechers aufzubewahren.

Positionierung der Lautsprecher

Eine weitere Optimierung der Lautsprecherposition macht in der Regel Sinn, da sie zu einer Verbesserung der Klangqualität führen kann.

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino- Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle Lautsprecher ähnlich ist. Befindet sich beispielsweise ein Lautsprecher in der Nähe einer nackten Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

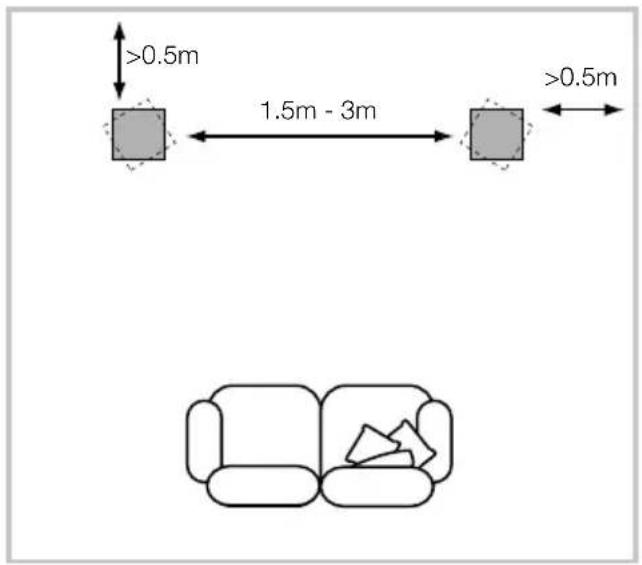

Zunächst sind die Lautsprecher in einem Abstand von 1,5 bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Hörbereich vervollständigt wird. Der Abstand zur Rückwand sollte ca. 0,5 m, der Abstand zu den Seitenwänden mindestens 0,5 m betragen (siehe oben).

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten die Lautsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben. Möchten Sie Ihren Lautsprecher an der Rückwand platzieren und ist der Bassanteil dadurch zu dominant, so erhalten Sie im Kapitel Feinabstimmung Informationen zum Einsatz der Schaumstoffeinsätze.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

3. Anschließen der Lautsprecher

Schalten Sie alle Gerät während des Anschließens ab.

An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben rechts), müssen zunächst die Brücken entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (roten und mit + gekennzeichneten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (schwarzen und mit - gekennzeichneten) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten.

1. Feinabstimmung


Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine andere Wand zu stellen.

Haben Sie diese Möglichkeiten nicht, so können Sie auch die beiliegenden Schaumstoffeinsätze nutzen. Sie bestehen aus zwei Teilen, so dass Sie entweder nur den Teil des Einsatzes mit dem größeren Durchmesser oder aber beide Teile zusammen nutzen können. Bei Nutzung des kompletten Schaumstoffeinsatzes ist die Reduzierung des Bassniveaus größer als wenn Sie nur den Teil des Einsatzes mit dem größeren Durchmesser verwenden.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte manche Oberflächen beschädigen können. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Kleine Punkte auf der lackierten Oberfläche können mit einer verdünnten, parfümfreien Seifenlösung entfernt werden. Streifen können mit einem Glasreiniger oder durch vorsichtiges Abwischen mit einem trockenen Mikrofasertuch beseitigt werden. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Echtholzfurniere werden zur Minimierung von Farbveränderungen mit einem Speziallack behandelt. Trotzdem ist, wie bei allen Naturwerkstoffen, mit der Zeit mit geringfügigen Farbveränderungen zu rechnen. Diese können ausgeglichen werden, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann lange dauern, lässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Sie können Rissen im Furnier vorbeugen, indem Sie einen ausreichenden Abstand zwischen den Lautsprechern und direkten Wärmequellen (z. B. Heizkörpern und Warmluftventilatoren) halten.
