Tipo di prodotto	Diffusore colonna a 3 vie
Marca	B&W (Bowers & Wilkins)
Modello	683 S2
Dimensioni (A x L x P)	1060 mm x 275 mm x 385 mm (con base)
Peso	22,5 kg
Costruzione	Mobile in MDF con pannelli frontali arrotondati
Risposta in frequenza	35 Hz – 50 kHz
Impedenza nominale	8 Ω (minimo 3,7 Ω)
Sensibilità	90 dB (2,83 V/1 m)
Potenza ampli raccomandata	30 W – 200 W per canale
Altoparlante dei bassi	2 x 165 mm (6,5 pollici) in fibra di vetro
Altoparlante medio	1 x 130 mm (5 pollici) con cono in Kevlar®
Altoparlante degli acuti	1 x 25 mm (1 pollice) cupola in alluminio con gel di raffreddamento
Tipo di carico	Bass-reflex con sfiato Flowport™
Connettori	Bi-wiring / bi-amplificazione (morsetti placcati oro)
Alimentazione	Passiva (richiede amplificatore esterno)
Manutenzione e pulizia	Spolverare con un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Posizionare su una superficie stabile. Non esporre a umidità o fonti di calore.
Ricambi e riparabilità	Altoparlanti, filtri e morsetti disponibili presso i centri autorizzati B&W.
Informazioni generali	Diffusore colonna alta fedeltà della serie S2, compatibile con tutti gli amplificatori Hi-Fi.

Domande frequenti - 683 S2 B&W

Come posizionare i diffusori B&W 683 S2 per un suono ottimale?

Posizionare i diffusori ad almeno 50 cm dalla parete posteriore e a 1 m dalle pareti laterali. Orientarli leggermente verso la posizione di ascolto. Lo sfiato Flowport™ richiede una distanza sufficiente per evitare turbolenze.

Posso fare bi-wiring o bi-amplificazione con le 683 S2?

Sì, i diffusori sono dotati di morsetti placcati oro che consentono il bi-wiring e la bi-amplificazione. Rimuovere i ponticelli metallici tra i morsetti HF e BF e collegare due cavi o due amplificatori separati.

Qual è la potenza di amplificazione raccomandata?

B&W raccomanda un amplificatore tra 30 W e 200 W per canale a 8 ohm. Una potenza troppo bassa può danneggiare il diffusore per clipping.

Come pulire i diffusori 683 S2?

Utilizzare un panno morbido e asciutto per spolverare il mobile e la griglia. Non usare mai acqua, solventi o prodotti abrasivi. Per le griglie, è possibile un aspirapolvere a bassa potenza.

Le griglie sono rimovibili?

Sì, le griglie anteriori sono magnetiche e si rimuovono facilmente per accedere agli altoparlanti o per un aspetto più pulito.

Qual è la frequenza di taglio degli altoparlanti?

Il filtro passa-basso a 400 Hz tra medi e bassi, e il filtro passa-alto a 4 kHz per gli acuti. Il design del filtro è ottimizzato per una transizione fluida.

È necessario un periodo di rodaggio per le 683 S2?

Sì, si consiglia di far funzionare i diffusori a volume moderato per 50-100 ore affinché le sospensioni degli altoparlanti raggiungano le prestazioni ottimali.

Posso usare le 683 S2 in un sistema home-cinema?

Assolutamente sì, sono eccellenti come diffusori principali. Assicurati di abbinarli a un diffusore centrale e a un subwoofer della stessa gamma per omogeneità sonora.

Cosa fare se un altoparlante è danneggiato?

Contatta un rivenditore autorizzato B&W o il servizio post-vendita. Gli altoparlanti sono sostituibili singolarmente. Non tentare la riparazione da soli.

I diffusori vengono forniti con una base?

Sì, ogni diffusore viene fornito con una base in MDF laccato da avvitare. Sono forniti punte o piedini per stabilizzare il diffusore su diversi pavimenti.

MANUALE UTENTE 683 S2 B&W

Benvenuti e grazie per aver scelto un prodotto Bowers

& Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacità d'innovare e tecnologie all'avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d'ispirazione per ogni nuovo prodotto che realizziamo.

Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare. Continua a pagina 28 →

1. Rimozione dall'imballo

Contenuto della confezione

Controllare che nella scatola siano presenti:

1 Inserto in spugna composto da due elementi
1 Base
1 Set di accessori contenente:
4 Piedini a punta con filetto M4
4 Piedini in gomma
4 Dadi (richiedono una chiave da 10 mm)
1 Set di accessori contenente:
1 Chiave a brugola
4 Viti M6 x 35 mm
4 Rondelle piane
4 Rondelle dentellate antisvitamento

Informazioni per l'ambiente

Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli apparecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.

2. Posizionamento dei diffusori

Questi diffusori sono stati progettati per il solo utilizzo a pavimento. Montare preferibilmente i piedini a punta in dotazione, assicurandosi che essi poggino uniformemente senza far oscillare il mobile. Installando la base fornita, inoltre, si garantisce maggior stabilità.

È possibile montare la base sul diffusore direttamente nell'imballo, seguendo le illustrazioni riportate sul cartone. In alternativa stendere un panno su una superficie adatta, ad esempio un tavolo, e quindi adagiare il diffusore su un lato con il fondo oltre il bordo. Allineare la base ai fori per le viti sul fondo, assicurandosi che la freccia sul lato inferiore della base sia rivolta verso il frontale del diffusore. Fissare la base tramite le quattro viti M6 x 35 mm in dotazione infilando sotto la testa di ciascuna vite una rondella dentellata e quindi una rondella piana. Serrare le viti tramite la chiave a brugola fornita.

I piedini a punta sono progettati appositamente per penetrare attraverso un eventuale tappeto in modo da poggiare direttamente sul pavimento sottostante. Come prima cosa montare i dadi di bloccaggio sui piedini in modo che rimangano al di sopra del tappeto quando le punte toccano il pavimento. Avvitare completamente i piedini negli inserti filettati della base. Se il diffusore non è perfettamente stabile, svitare i due piedini che non toccano il pavimento fino a stabilizzarlo su tutte e quattro le punte. Da ultimo serrare i dadi contro la base del mobile. Si consiglia di regolare l'altezza dei piedini e stringere i dadi dopo avere trovato la collocazione ottimale del diffusore.

Se nel locale non sono presenti tappeti e si desidera evitare graffi al pavimento, è possibile mettere un dischetto metallico protettivo (ad esempio una piccola moneta) sotto ciascuna punta, oppure montare i piedini in gomma in dotazione. Installare i piedini in gomma e livellare il diffusore seguendo la stessa procedura indicata per quelli a punta.

Dopo una prima installazione iniziale, è consigliabile effettuare una regolazione fine della posizione dei diffusori che, con ogni probabilità, apporterà ulteriori miglioramenti alla qualità del suono.

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immediate vicinanze di ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trova in prossimità di una parete spoglia mentre l'altro si trova vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l'immagine stereofonica rischiano di venir compromesse.

Sistemi stereo convenzionali

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m ed agli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d'ascolto. I diffusori dovrebbero inoltre trovarsi a circa 0,5 m da ciascuna delle pareti circostanti (vedi figura in alto).

Se i diffusori vengono utilizzati come canali frontali in un sistema home theatre, essi dovrebbero essere posizionati più vicini tra loro rispetto ad un sistema stereo, in quanto i canali surround tendono ad allargare l'immagine sonora. Una collocazione a circa 0,5 m dai bordi dello schermo video aiuta a mantenere l'immagine sonora in scala con le proporzioni di quanto osservato visivamente. Come negli impianti stereo, anche in questo caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sia dalla parte di fondo, sia da quella laterale. Qualora si preferisse mantenere i diffusori a ridosso della parete di fondo ed in tale posizione la gamma bassa risultasse eccessivamente enfatizzata, si veda la sezione Regolazione fine più avanti dove viene descritto l'impiego degli inserti in spugna.

Campi magnetici dispersi

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i confini fisici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici.

3. Collegamenti

Tutti i collegamenti devono essere effettuati con i componenti dell'impianto spenti.

Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi figura in alto a sinistra) e collegare solo una coppia di morsetti alle uscite dell'amplificatore. Per collegamenti in bi-wiring tramite due cavi (vedi figura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppia di morsetti indipendentemente all'amplificatore con uno dei due cavi. Con questo tipo di connessione viene di solito migliorata l'immagine e la risoluzione dei dettagli.

Assicurarsi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell'amplificatore, ed i terminali negativi (indicati con - e di colore nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine sonora e ad un'insufficiente gamma bassa.

Chiedere consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori. Accertatevi che la loro impedenza totale sia inferiore a quella massima raccomandata nelle caratteristiche dei diffusori ed utilizzare cavi a bassa induttanza per evitare l'attenuazione delle frequenze più alte.

1. Regolazione fine


Prima procedere con la regolazione fine, assicuratevi che tutti i collegamenti dell'impianto siano corretti e stabili.

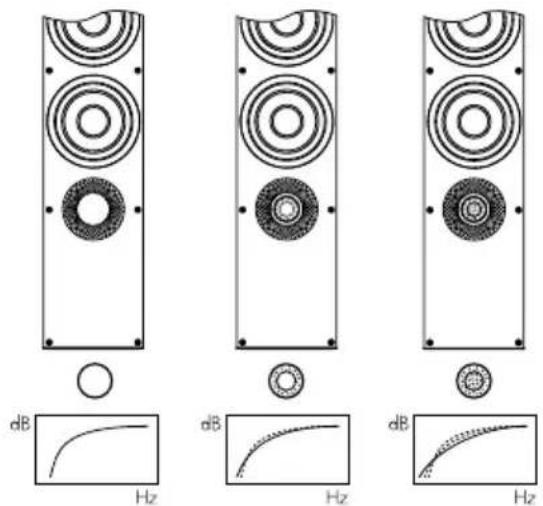

Allontanando i diffusori dalle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente i diffusori dalle pareti, inserire nei condotti d'accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli anelli esterni (vedi figura in alto).

Se il basso appare irregolare, ciò è generalmente dovuto all'eccitazione dei modi di risonanza dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto possono avere grande influenza su come queste risonanze alterano il suono. Provare ad esempio a cambiare posizione d'ascolto collocando i diffusori a ridosso di una parete diversa. Anche la presenza e la posizione di grandi mobili può influire significativamente sui modi di risonanza del locale.

Se l'immagine sonora non risulta correttamente focalizzata al centro, provare a posizionare i diffusori più vicini tra loro oppure ad angolare il loro frontale in modo che puntino verso una zona leggermente più avanti rispetto alla posizione d'ascolto.

Se il suono fosse troppo aspro, un aumento della quantità di tessuti nel locale (ad esempio utilizzando tendaggi più pesanti) può essere d'aiuto per compensare lo squilibrio. Al contrario, riducendoli, si può contribuire a ravvivare un suono altrimenti spento ed opaco.

Assicurarsi che i diffusori siano perfettamente stabili sul pavimento. Utilizzare quando possibile i piedini a punta, ad esempio in presenza di tappeti, regolandoli per compensare eventuali irregolarità del pavimento.

1. Rodaggio 6. Manutenzione

Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

Talvolta è stata segnalata la necessità di periodi di rodaggio più lunghi (anche fino ad un mese), ma questo ha probabilmente poco a che fare con presunti cambiamenti nei diffusori e molto più con il grado di assuefazione dell'ascoltatore alle nuove sonorità. Ciò è particolarmente vero con diffusori di così elevata qualità ed estremamente precisi come questi, tramite i quali è plausibile si ottenga un considerevole incremento dei dettagli riprodotti rispetto a quanto l'ascoltatore non fosse in precedenza abituato. Il suono inizialmente può risultare un po' troppo "brillante" e perfino "duro". Dopo un prolungato periodo di tempo però tenderà ad apparire indubbiamente più caldo e pastoso, ma senza perdere in chiarezza e dettaglio.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Se si desidera utilizzare un prodotto spray per la loro pulizia, applicarlo sul panno, non direttamente sul mobile. Si consiglia altresì di provarlo prima su una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura. Non impiegare prodotti abrasivi o contenenti acidi, alcali o agenti anti-batterici. Eventuali macchie sulle superfici verniciate possono essere eliminate con una soluzione diluita a base di sapone priva di profumazione. Togliere ogni altro segno utilizzando un prodotto per vetri ed asciugando delicatamente con un panno in microfibra. Non utilizzare alcun detergente sugli altoparlanti ed evitare anche di toccarli per non danneggiarli.
