683 S2 - スピーカー B&W - 無料のユーザーマニュアル

製品タイプ	3ウェイ・フロアスタンディング・スピーカー
ブランド	B&W（Bowers & Wilkins）
モデル	683 S2
寸法（高さ×幅×奥行き）	1060 mm x 275 mm x 385 mm（スタンド含む）
重量	22.5 kg
構造	MDF製キャビネット、前面パネルは丸みを帯びたデザイン
周波数特性	35 Hz – 50 kHz
公称インピーダンス	8 Ω（最小3.7 Ω）
感度	90 dB（2.83 V/1 m）
推奨アンプ出力	30 W – 200 W（chあたり）
ウーファー	2 x 165 mm（6.5インチ）グラスファイバー
ミッドレンジ	1 x 130 mm（5インチ）ケブラー®コーン
ツイーター	1 x 25 mm（1インチ）アルミニウムドーム、冷却ゲル採用
方式	フローポート™付きバスレフ方式
端子	バイワイヤリング／バイアンプ対応（金メッキ端子）
電源	パッシブ（外部アンプ必要）
お手入れ方法	柔らかい乾いた布でほこりを拭き取ってください。液体や研磨剤は使用しないでください。
安全上の注意	安定した場所に設置してください。湿気や熱源にさらさないでください。
交換部品と修理	スピーカーユニット、フィルター、端子台はB&W認定サービスセンターで入手可能です。
一般情報	S2シリーズのハイファイ・フロアスタンディングスピーカー。すべてのHi-Fiアンプに対応。

よくある質問 - 683 S2 B&W

B&W 683 S2を最適な音質で設置するにはどうすればよいですか？

スピーカーを後壁から少なくとも50cm、側壁から1m離して設置してください。リスニングポジションに向けて少し内向きに配置します。フローポート™の乱流を避けるため、十分なスペースを確保してください。

683 S2をバイワイヤリングまたはバイアンプ接続できますか？

はい、スピーカーには金メッキ端子が装備されており、バイワイヤリングとバイアンプに対応しています。高域と低域の端子間の金属ブリッジを取り外し、2本のケーブルまたは2台のアンプを接続してください。

推奨されるアンプ出力はどのくらいですか？

B&Wは8Ωで1チャンネルあたり30Wから200Wのアンプを推奨しています。出力が低すぎるとクリッピングによりスピーカーを損傷する可能性があります。

683 S2の掃除方法は？

キャビネットとグリルは柔らかい乾いた布でほこりを拭き取ってください。水、溶剤、研磨剤は絶対に使用しないでください。グリルには弱い吸引力の掃除機を使用しても構いません。

グリルは取り外せますか？

はい、前面グリルはマグネット式で、スピーカーユニットへのアクセスやすっきりした外観のために簡単に取り外せます。

スピーカーのクロスオーバー周波数は？

ミッドレンジとウーファーの間は400Hzのローパスフィルター、ツイーターは4kHzのハイパスフィルターです。フィルター設計はスムーズな遷移に最適化されています。

683 S2にエージング期間は必要ですか？

はい、スピーカーのサスペンションが最適な性能に達するよう、中程度の音量で50～100時間のエージングをお勧めします。

683 S2をホームシアターシステムで使用できますか？

もちろん、メインスピーカーとして最適です。同じシリーズのセンタースピーカーとサブウーファーを組み合わせて使用することで、音の統一感が得られます。

スピーカーユニットが破損した場合どうすればよいですか？

B&W正規販売店またはアフターサービスにご連絡ください。スピーカーユニットは個別に交換可能です。ご自身で修理を試みないでください。

スピーカーにはスタンドが付属していますか？

はい、各スピーカーにはねじ止め式のラッカー仕上げMDFスタンドが付属しています。各種床面に対応するスパイクまたはパッドも付属しています。

使用説明書 683 S2 B&W

Bowers & Wilkins製品をお買い上げいただき、ありがとうございました。Bowers & Wilkinsの創業者であるJohn Bowersは、創意に富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオーディオを充分に楽しむ鍵であると信じていました。現在でも彼の信念はBowers & Wilkinsで共有されており、この信念はBowers & Wilkinsが設計するすべての製品に命を吹き込んでいます。

お買い上げいただいたスピーカーは、念入りな設置を行う価値のある、非常に高性能な製品です。ご使用になる前に、このマニュアルをお読みください。52ページに続く→

www.bowers-wilkins.com

梱包箱の中には以下のものが同梱されています。ご確認ください。

分離型フォームプラグ

(フォームプラグ/フォームリング) 1個

台座 1個

アクセサリーパック1袋

中身

M4スパイク 4本

ゴム足 4個

ロックナット（10mm平面幅）4個

アクセサリーパック 1袋

中身

六角レンチ 1個

M6 x 35mmネジ 4個

平ワッシャー 4個

菊座ワッシャー 4個

環境関連情報

本製品は以下を含む国際指令に準拠しています。

i. 電子・電気機器における特定有害物質の使用制限（RoHS）
II. 化学物質の登録、評価、認可および制限（REACH）
iii. 廃電気電子機器指令 (WEEE)

本製品の適切なリサイクルまたは処分方法の指針については現地の廃棄物処理当局に問い合わせてください。

2. 設置場所

スパイクは、床の上に敷かれているカーペットを貫いて、床の上に設本スピーカーはフロアに設置されることを前提に設計されています。置するように設計されています。まず、フロアにスパイクが置かれた可能な限り付属のスパイクを使用してフロアにしっかりと立たせる時に、カーペットの上に十分ナットが浮かんだような状態になるよ事が重要です。加えて、背の高いCM10は適切な安全性を持たせるうに、スパイクのロックナットを廻しながら調整します。スパイクをねために台座を使用します。 じ込み式のインサートに目一杯ねじ込んでください。もしキャビネッ

開梱するときに、カートンの上蓋の図に従って台座を取り付けること、キャビネットがしっかりと固定されるようになるまで、床に設置しができます。或いは、テーブルのような適切なサポートに布をかけ、ていない2本のスパイクを緩めて下さい。最後に、キャビネットに対底部が突き出すようその上にスピーカーを横向きに寝かせることでしてナットを固定してください。スピーカーの設置位置を最適に調整完全に開梱した後に台座を取り付けることもできます。取り扱い中じた後にスパイクを調整した方が良いでしょう。

キャビネットやドライブユニットを破損しないように細心の注意を払

いながら作業を行ってください。台座の下側にある矢印が確実に前スピーカーを設置する場所にカーペットが全くなく、床の表面を傷側を指すように台座とキャビネットの下側の取り付け穴を合わせてつけたくない場合は、スパイクと床の間の保護的な金属ディスク（ください。そして付属のねじとワッシャーを使用し、台座を固定さ田イン等）を使用するか、または付属のゴム足を使用してください。ます。その際にねじの頭部分とワッシャーの間に菊座ワッシャーをはパイクと同じ方法でゴム足の高さを調整しキャビネットを設置しさみます。付属の六角レンチを使用して、ねじを締めこみます。て下さい。

スピーカー設置位置

スピーカーを設置した後の設置位置の微調整は、サウンドクオリティを更に向上させます。通常それは実施するだけの価値のあるものです。

ステレオ又はホームシアターのどちらの場合でも、スピーカーの設置はそれぞれのスピーカーの設置環境が、音響的特性において同じになるように行ってください。例えば片方のスピーカーが露出したのすぐ近くに設置され、もう一方のスピーカーが軟らかい家具やカーテンの近くに設置されたとします。この場合は、総合的なサウンクオリティとステレオイメージの両面で妥協した形になります。

従来のステレオシステム

始めに、左右のスピーカーを1.5mから3m離して設置し、次に左右のスピーカーがリスニングポジションを頂点とした2等辺三角形の位置になるように設置します。スピーカーは後ろの壁からは約0.5m、横の壁からは0.5m以上離して設置してください（上図）。

ホームシアターシステム

ホームシアターシステムのフロントチャンネルにこのスピーカーを使用する場合、サラウンドチャンネルが広がりのあるサウンドイメージを作る傾向にあるので、2チャンネルオーディオ（ステレオシステム）セッティングより左右のスピーカーが近くになるように設置してください。また映像のイメージとサウンドイメージのスケールが一致するように、フロントスピーカーはスクリーンの横から約0.5m以内に設置するようにしてください。ステレオセッティングと同様に、スピーカーはあらゆる壁から約0.5m以上離して設置することが理想的服务。スピーカーを壁のすぐ前に設置する場合、壁からの影響で低音が強調されてしまう時は、本取扱説明書のファインチューニングの項目に書かれているフォームプラグの使用方法を参考にして下さい。

漏洩磁界

スピーカーのドライブユニットは、キャビネットを越えて磁界を発生させます。磁力に反応しやすい物品（ブラウン管テレビやコンピューターのモニター、フロッピー・ディスク、オーディオ／ビデオ・テープ、キャッシュ・カード類など）はスピーカーから少なくとも0.5メートルは遠ざけておいてください。液晶テレビや有機ELディスプレーやプラズマテレビは漏洩磁界に影響されません。

3. 接続

全ての接続は、必ず機器のスイッチを全てオフにしてから行ってください。

スピーカーのプラス端子（“＋”のマークがあり、端子の色は赤）をアンプのプラス出力端子に、スピーカーのマイナス端子（“－”のマークがあり、端子の色は黒）をアンプのマイナス出力端子を確実に接続し

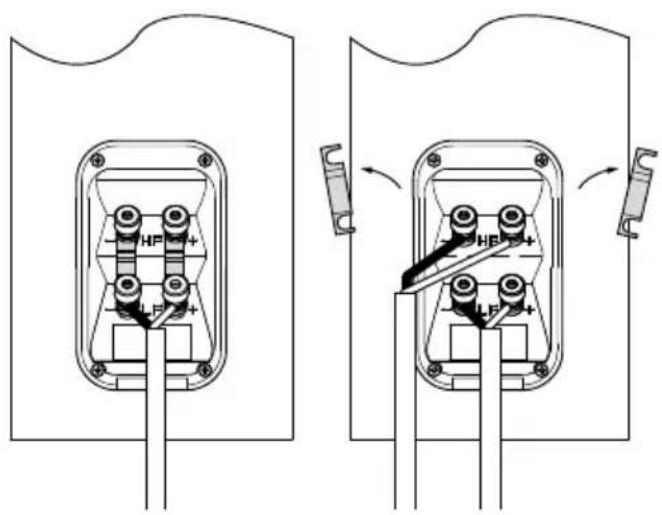

スピーカーの後部にショートバーで繋がっている2組の端子があります。間違った接続を行った場合、サウンドイメージが広がらないとか、低音が出ないといった現象が起きます。

たまま、どちらか1組のスピーカー端子にスピーカーケーブルを接続

し、そのケーブルをアンプに接続します（左上図）。パイワイヤ接続ゼーカーケーブルをお選びになる際はディーラーまたは各国の代は、まずショートバーを外します。次に2組それぞれのスピーカー端店へご相談ください。目安としては、トータルインピーダンスがスペ子に、独立したスピーカーケーブルを接続し（右上図）、そのケーブルクの最大推奨値より低くなるようにして下さい。また、超高域の減をアンプのスピーカー端子に接続します。パイワイヤリングは詳細篠を避ける為にローインダクダンスのケーブルを使用して下さい。低レベルの解像度を向上させます。

1. 微調整


ファインチューニングの前に、もう一度全ての設置と接続が正しく且つ安全に行われているか確認して下さい。

一般的に壁からスピーカーを遠ざけると低音域の量が少なくなりま あす。スピーカーの後ろにスペースをつくることによって、音場の奥行

き感を得ることができます。逆に言えばスピーカーを壁に近づけるとによって低音域のボリュームを増やすことができます。壁からの離を変えずにスピーカーに低音域のふくらみを低減させたい場合には、スピーカーのバスレフポートにフォームプラグ挿入してみてください。また少し低音域を減少させたい場合はフォームリングをバス

レフポートに挿入して下さい。フォームプラグ、又はフォームリングの

使用方法は上図を参照してください。

センターイメージのフォーカスがあいまいな場合は、左右のスピーカーの間隔をもっと狭めるか、スピーカーの設置角度をリスニングポジションの前に合わせ、もっと内側に向けると改善される場合があります。

再生した音が高音域に偏っていると感じられた時は、部屋に音を吸訳するような柔らかい家具等を増やしてみてください。（例えば重たいカーテンを使用する等）おそらくサウンドバランスを整える助けとなります。また逆に、再生した音がこもった感じになった場合は、それらの家具を減らしてみてください。

スピーカーがしっかりと床の上に立っていることを確認して下さい。カーペットなどで床が不安定ならば鋭いスパイクを使用します、そして、スピーカーが直立するようにスパイクの長さを調整してください。

もし低域が周波数的にフラットではないと思われたら、それはリスングルームの共振モードのために発生している可能性があります。

スピーカーの位置又はリスニングポジション等の小さな変更で、これらの共振の影響が改善される場合もあります。リスニングポジションを移動するか、または異なった壁に沿ってスピーカーの設置位置を変更してみてください。大きな家具の位置や配置の共振モードに影響します。

1. ならし運転 6. お手入れ

スピーカーの性能は、御使用になるにつれて微妙に変化します。スピーパビネットの表面は、普段はほこりを払うだけで十分です。エアゾーカーが冷たい環境に保管されていた場合、ドライブユニットのダル剤その他の洗浄剤をお使いになりたい場合、洗浄剤によっては表ピング材とサスペンションが本来の機械的特性を取り戻すまで、し面を傷めることもありますので、本体に直接お使いになるのではしばらく時間が掛かります。ドライブユニットのサスペンションは音量、布に取って小さな部分でお試しになってからお使いください。研やソースにもよりますが、鳴らし始めてから1時間くらいで徐々に磨剤、または酸、アルカリ、殺菌剤が含まれている製品はお使いになぐれてきます。スピーカーが意図された性能を取り戻すまでにかからないでください。塗装面の汚れは、薄めた無香料セッケン溶液で落る時間は、開梱までの保管条件や、どの様に使用されるかによってちる場合があります。それでも落ちない汚れは、専用のガラスクリー異なります。目安としては、温度による影響を安定させる為、ご使用一をスプレーし、マイクロファイバーの布で軽く拭き取ってくださされる状況で1週間、また意図されたデザイン特性に達するために、い。破損の原因となる可能性がありますので、ドライブユニットに洗平均15時間スピーカーを鳴らすことを見込んでください。浄剤を使ったり触ったりしないでください。

慣らし期間（少なくとも1ヶ月程度）は長いほど良いといわれていますが、これはスピーカーの音が変化することよりも聴き手が新しい音に慣れてくることの方が大きいという証言もあります。特に、使用開始直後には、音が前に出過ぎる等の違和感を感じたり、音が硬く聞こえたりしますが、音の詳細（ディティール）などが今まで耳になれていたスピーカーよりも顕著になった為であり、慣らし期間がより必要となります。長期の慣らし期間の後のサウンドは明確さと詳細さを失うことなく滑らかになることでしょう。
