686 S2 - Enceinte B&W - Notice d'utilisation et mode d'emploi gratuit

Marque	B&W (Bowers & Wilkins)
Modèle	686 S2
Catégorie	Enceinte bibliothèque (bookshelf)
Type de produit	Enceinte passive
Dimensions (approx.)	Non spécifiées dans la notice – typiquement 30 x 18 x 25 cm (H x L x P)
Poids (approx.)	Environ 5,5 kg pièce
Alimentation	Passive – nécessite un amplificateur externe
Impédance	Non spécifiée – standard 8 Ω
Connectique	2 paires de bornes (bi-câblage possible)
Montage mural	Oui, avec patte à encoche ou support rotule (non fournis)
Utilisation	Stéréo ou Home Cinéma
Réglage des graves	Tampons en mousse fournis pour atténuation
Rodage	15 heures d'utilisation normale pour les composants mécaniques
Entretien	Dépoussiérage, eau et savon doux, éviter produits abrasifs
Sécurité	Tenir éloigné des appareils sensibles aux champs magnétiques (≥50 cm)
Pièces détachées incluses	2 tampons en mousse, 8 pieds auto-adhésifs, 4 entretoises auto-adhésives
Informations générales	Conforme RoHS, REACH, WEEE

FOIRE AUX QUESTIONS - 686 S2 B&W

Comment positionner les enceintes 686 S2 pour une écoute stéréo ?

Pour une écoute stéréo, placez les enceintes à 1,5 à 3 mètres l'une de l'autre, formant un triangle équilatéral avec votre position d'écoute. Éloignez-les d'au moins 50 cm des murs arrière et latéraux pour éviter une exagération des graves. Le tweeter doit être à hauteur d'oreille.

Comment connecter les enceintes à l'amplificateur ?

Utilisez des câbles de qualité. Branchez la borne rouge (+) de l'enceinte sur la borne rouge de l'amplificateur, et la noire (-) sur la noire. Assurez-vous que les connexions sont bien serrées et que la polarité est respectée. Si vous n'utilisez pas le bi-câblage, laissez les ponts fournis en place entre les deux paires de bornes.

Qu'est-ce que le bi-câblage et comment le mettre en œuvre ?

Le bi-câblage consiste à relier chaque paire de bornes de l'enceinte (hautes et basses fréquences) à deux sorties distinctes de l'amplificateur, après avoir retiré les ponts. Cela peut améliorer la clarté et les détails sonores. Assurez-vous que votre amplificateur supporte le bi-câblage.

Puis-je fixer les enceintes au mur ?

Oui, la 686 S2 dispose d'une patte de fixation à encoche à l'arrière. Vous pouvez la fixer au mur avec une vis adaptée (diamètre 6 à 14 mm, tête jusqu'à 10 mm). Utilisez les entretoises fournies pour éviter le contact direct avec le mur. Pour une inclinaison, utilisez un support à rotule (non fourni). Vérifiez que la fixation supporte le poids de l'enceinte.

Comment atténuer les graves si ils sont trop présents ?

Insérez les tampons de mousse fournis dans les évents de décompression à l'arrière de l'enceinte. Pour une atténuation plus légère, utilisez uniquement les anneaux de mousse. Vous pouvez aussi éloigner les enceintes des murs ou les déplacer dans une pièce avec plus de meubles. Retirez la grille avant d'accéder aux évents.

Comment nettoyer et entretenir les enceintes ?

Dépoussiérez régulièrement avec un chiffon doux. Pour les traces, utilisez un chiffon humide avec de l'eau et du savon doux sans parfum. Évitez les produits abrasifs, l'acide, l'ammoniaque. Pour les taches tenaces, utilisez un nettoyant pour vitres en spray sur un chiffon. Ne nettoyez jamais les haut-parleurs directement.

Quelle est la période de rodage des enceintes ?

Après déballage, laissez les enceintes s'acclimater à la température ambiante (environ un week-end). Ensuite, comptez 15 heures d'utilisation normale pour que les suspensions des haut-parleurs se libèrent. L'auditeur peut aussi avoir besoin de s'habituer au son plus détaillé pendant un mois. Le son deviendra plus neutre après rodage.

Les enceintes sont-elles blindées magnétiquement ?

Non, les haut-parleurs génèrent un champ magnétique. Tenez les enceintes à au moins 50 cm des téléviseurs CRT, moniteurs, cassettes et cartes magnétiques. Les écrans LCD, OLED et plasma ne sont pas affectés.

Que faire si le son semble trop brillant ou trop sourd ?

Ajoutez des éléments amortissants (tapis, rideaux) dans la pièce si le son est trop brillant. Retirez-les si le son est trop sourd. Ajustez également la position des enceintes : rapprochez-les des murs pour plus de graves, éloignez-les pour moins.

Comment installer les enceintes dans un système Home Cinéma ?

Placez les enceintes frontales de chaque côté de l'écran, à environ 50 cm de distance. Elles doivent être plus proches l'une de l'autre qu'en stéréo, car les enceintes surround élargissent l'image sonore. Si elles sont contre le mur, utilisez les tampons de mousse pour ajuster les graves.

MODE D'EMPLOI 686 S2 B&W

Bienvenue et merci d'avoir choisi Bowers & Wilkins. Notre fondateur, John Bowers, était persuadé qu'une conception imaginative, des innovations en terme d'ingénierie et des technologies parmi les plus avancées, étaient les clés ouvrant les portes du plaisir de l'écoute à domicile. Ce qu'il croyait fait partie de ce que nous continuons encore à partager et se retrouve dans tous les produits que nous concevons aujourd'hui.

Vous disposez d'un produit dont les hautes performances méritent une installation soignée, par conséquent nous vous suggérons de consacrer un peu de temps à lire ce manuel avant de commencer à l'utiliser. Rendez vous à la page 10 →

Vérification du contenu de l'emballage

Vérifiez que le carton contienne bien :

2 tampons en mousse
8 pieds plastique auto-adhésifs
4 entretoises plastique auto-adhésives (pour la 686 S2 uniquement)

Information sur l'environnement

Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les équipements électriques et électroniques,
ii. l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques (REACH)
iii l'élimination des déchets électriques et électroniques (WEEE).

Consultez votre organisme local d'élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.

2. Positionnement

Installation des enceintes

L'enceinte est conçue principalement pour être montée sur un support de sol dédié, mais elle peut aussi être placée sur une étagère, bien que cette configuration offre moins de souplesse pour optimiser ses performances. Dans les deux cas, le tweeter doit se trouver approximativement à hauteur d'oreille.

Note : Si vous utilisez une étagère, assurez qu'elle est suffisamment solide pour supporter le poids et collez les 4 pieds auto-adhésifs sur la face inférieure de l'enceinte.

L'enceinte 686 S2 peut être fixée au mur en utilisant directement la patte de fixation à encoche située à l'arrière de l'enceinte. La manière la plus simple est d'insérer une vis au mur et de venir y accrocher l'encoche de la fixation. Disposez à l'arrière, au niveau des angles, les entretoises auto-adhésives qui sont fournies pour ne pas abîmer le coffret de l'enceinte par contact direct avec le mur. Assurez vous que la vis est suffisamment enfoncée et que la vis elle-même, ainsi que la cheville, seront capables de supporter le poids de l'enceinte. L'encoche centrale de la patte de fixation fait 10 mm de large, par conséquent vous pourrez utiliser une vis jusqu'à 12-14 mm de diamètre. Nous vous recommandons un diamètre minimal de vis de 6 mm.

Si vous souhaitez pouvoir incliner l'enceinte par rapport au mur, il vous faut utiliser une tige-support équipée d'une rotule orientable. Vous devez la encore vous assurer que le support mural qui recevra la tige/support sera capable de supporter le poids de l'enceinte. Votre revendeur ou distributeur local Bowers & Wilkins pourra vous conseiller sur un choix approprié de supports muraux adaptés.

Pour fixer la tige à rotule orientable sur l'enceinte 686 S2, retirez la patte à encoche centrale à l'arrière de l'enceinte, puis insérez l'extrémité filetée de la tige dans l'encoche. Sécurisez l'ensemble avec l'écrou. Revissez enfin le tout à l'arrière de l'enceinte (voir schéma ci dessus).

Une fois que la patte de fixation et le support à rotule sont fixés à l'enceinte, vous pouvez relier l'ensemble au support mural. Suivez les instructions du fabricant pour vous assurer que le support mural est correctement fixé au mur. Que vous utilisiez la patte ou le support à rotule, assurez vous que la fixation est suffisamment solide pour supporter le poids de l'enceinte.

B&W ne saurait être tenu responsable de tout dommage éventuel en cas de mauvaise fixation du support mural.

Choix de la position

Le réglage de la position des enceintes au moment de leur installation est susceptible d'améliorer grandement les résultats sonores, et constitue donc une première étape essentielle.

Qu'il s'agisse d'une installation stéréophonique ou multicanal Home Cinema, faites en sorte que l'environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée près d'un mur lisse et nu, tandis que l'autre se trouve proche d'épais tissus et tapis, la qualité et l'équilibre stéréophonique finaux risquent fort d'être compromis.

Systèmes stéréophoniques conventionnels

Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l'une de l'autre, formant ainsi les deux angles d'un triangle équilatéral dont le troisième angle sera la position d'écoute privilégiée. Les enceintes seront également éloignées d'environ 50 centimètres du mur arrière et des murs latéraux (ci-dessus).

Systèmes Home Cinema

Si les enceintes sont utilisées en tant qu'enceintes frontales d'un système Home Cinema, elles doivent être plus rapprochées l'une de l'autre que dans le cas d'une installation stéréophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l'image sonore générale. Positionnez les deux enceintes à environ 0,50 mètre de chaque côté de l'écran, afin de conserver une image sonore en rapport avec l'image vidéo. Si les enceintes doivent être plaquées contre le mur arrière pour des raisons pratiques, il peut en résulter une augmentation artificielle du niveau de grave : voir le paragraphe Réglage fin plus loin dans ce manuel, pour une utilisation optimale des tampons de mousse fournis.

Champs magnétiques

Les haut-parleurs à l'intérieur de l'enceinte génèrent des champs magnétiques qui peuvent s'étendre au-delà du coffret de l'enceinte. Nous vous recommandons donc de tenir éloignés d'au moins 50 centimètres des enceintes les appareils sensibles à ces champs magnétiques (télévisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et vidéo, cartes magnétiques, etc.). Les écrans LCD, OLED et plasma ne sont pas affectés pas les champs magnétiques.

3. Connexions

Tous les branchements doivent être effectués les appareils étant tous éteints.

Il y a deux paires de prises réunies entre elles à l'arrière de chaque enceinte. Pour les branchements classiques (ci-dessus à gauche), les connexions reliant les prises (comme installé à la livraison) doivent impérativement rester en place, une seule paire de prises étant alors reliée à l'amplificateur. En cas de bi-câblage (ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l'amplificateur de manière indépendante. Ce principe de bi-câblage permet d'améliorer la résolution et la qualité des plus fins détails.

Branchez la prise « positif » de l'enceinte (prise de couleur rouge, avec le repère « + ») sur la prise de sortie enceinte « positif » de l'amplificateur, et branchez la prise « négatif » (prise de couleur noire, avec le repère « - ») sur la prise « négatif » de l'amplificateur. Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave.

Demandez conseil à votre revendeur pour le choix du câble utilisé. L'impédance totale de charge ne doit jamais être inférieure au minimum recommandé dans les spécifications, et le câble doit présenter une faible inductance, afin d'éviter toute atténuation des fréquences aiguës.

1. Ajustements

   Avant de procéder à ces réglages, vérifiez que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant derrière les enceintes acoustiques permet également d'améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave. Pour réduire le niveau de grave sans modifier la position des enceintes, utilisez les tampons de mousse fournis dans les évents de décompression, ou, si le niveau de grave à corriger reste limité, utilisez uniquement les anneaux de mousse à la place des tampons, comme illustré ci-dessus.

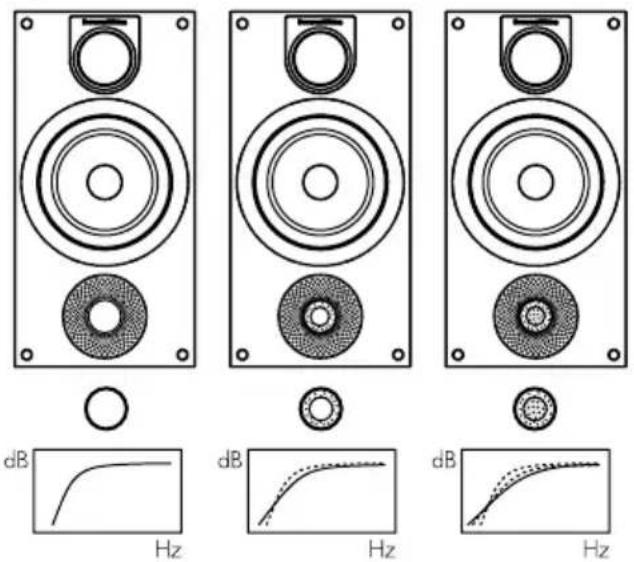

Si vous désirez réduire sensiblement le niveau de grave sans pour autant modifier la position des enceintes par rapport aux murs, placez un des tampons de mousse dans l'évent de décompression. Pour accéder à ces évents, retirez la grille frontale des enceintes en la tirant doucement vers l'avant.

Si le niveau de grave vous paraît tout de même encore trop important, cela est généralement dû à des modes de résonances parasites dans la pièce d'écoute. Une modification, même légère, de la position des enceintes dans la pièce peut alors avoir pour effet des améliorations très sensibles. Essayez de placer les enceintes le long d'un autre mur de la pièce. Le déplacement des meubles les plus encombrants peut également sensiblement modifier les résultats sonores.

Si la focalisation centrale de l'image sonore est mauvaise, essayez de rapprocher les deux enceintes acoustiques, et/ou de modifier leur angle (plus fermé) par rapport à la zone centrale d'écoute privilégiée.

Si le son paraît trop brillant, ajoutez des meubles ou éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou épais). Inversement, réduisez l'influence de tels éléments si le son semble trop sourd ou éteint.

Si vous posez l'enceinte sur un stand, assurez-vous qu'il soit bien positionné au sol. Utilisez les pointes pour transpercer la moquette si nécessaire, et réglez-les parfaitement pour compenser toute inégalité du sol.

1. Rodage 6. Entretien

Les performances d'une enceinte acoustique se modifient subtilement pendant une période de rodage initiale. Si l'enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d'utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.

Cependant, des périodes plus longues (jusqu'à un mois) ont été relevées, mais il semble que cela soit dû un peu à cause du rodage des enceintes, et beaucoup parce que l'auditeur doit se familiariser avec le nouveau son ! C'est particulièrement le cas ici, avec des enceintes extrêmement définies, capables de reproduire un niveau de détail exceptionnellement élevé, plus que ce à quoi s'attendait l'auditeur ; simplement, au début, ce son peut sembler un tout petit peu « projeté » en avant et brillant. À la fin de la période de rodage, le son semblera plus neutre, sans ne rien perdre pour autant de ses qualités en terme de transparence et de sens du détail.

La surface du coffret ne nécessitera dans la plupart des cas qu'un simple dépoussiérage. Si vous souhaitez utiliser un produit en aérosol, ou tout autre produit nettoyant, vaporisez le produit sur le tissu et pas directement sur la surface du coffret, et faites d'abord un test sur une petite surface car certains produits peuvent s'avérer néfastes. Éviter les produits abrasifs, ou ceux qui contiennent de l'acide, de l'ammoniaque ou des agents antibactériens. Les traces sur les surfaces peintes peuvent être ôtées avec de l'eau et du savon dilué sans parfum. Enlever les éventuelles marques résistantes en pulvérisant un produit de nettoyage industriel pour vitres, que vous essuierez complètement à l'aide d'un chiffon sec en microfibres. Ne pas employer de produits nettoyants sur les haut-parleurs et évitez dans tous les cas d'y toucher pour ne pas les endommager.
