686 S2 - Altavoz B&W - Manual de uso y guía de instrucciones gratis

Marca	B&W (Bowers & Wilkins)
Modelo	686 S2
Categoría	Altavoz de estantería (bookshelf)
Tipo de producto	Altavoz pasivo
Dimensiones (aprox.)	No especificadas en el manual – típicamente 30 x 18 x 25 cm (Al x An x Pr)
Peso (aprox.)	Aproximadamente 5,5 kg cada una
Alimentación	Pasiva – requiere un amplificador externo
Impedancia	No especificada – estándar 8 Ω
Conectividad	2 pares de bornes (bi-cableado posible)
Montaje en pared	Sí, con soporte de muesca o soporte de rótula (no incluidos)
Uso	Estéreo o Cine en casa
Ajuste de graves	Tapones de espuma incluidos para atenuación
Rodaje	15 horas de uso normal para los componentes mecánicos
Mantenimiento	Desempolvado, agua y jabón suave, evitar productos abrasivos
Seguridad	Mantener alejado de dispositivos sensibles a campos magnéticos (≥50 cm)
Piezas incluidas	2 tapones de espuma, 8 pies autoadhesivos, 4 separadores autoadhesivos
Información general	Cumple con RoHS, REACH, WEEE

Preguntas frecuentes - 686 S2 B&W

¿Cómo colocar los altavoces 686 S2 para una escucha estéreo?

Para una escucha estéreo, coloque los altavoces a 1,5 a 3 metros uno del otro, formando un triángulo equilátero con su posición de escucha. Aléjelos al menos 50 cm de las paredes traseras y laterales para evitar una exageración de los graves. El tweeter debe estar a la altura del oído.

¿Cómo conectar los altavoces al amplificador?

Utilice cables de calidad. Conecte el borne rojo (+) del altavoz al borne rojo del amplificador, y el negro (-) al negro. Asegúrese de que las conexiones estén bien apretadas y que se respete la polaridad. Si no utiliza el bicableado, deje los puentes incluidos en su lugar entre los dos pares de bornes.

¿Qué es el bicableado y cómo implementarlo?

El bicableado consiste en conectar cada par de bornes del altavoz (altas y bajas frecuencias) a dos salidas distintas del amplificador, después de retirar los puentes. Esto puede mejorar la claridad y los detalles sonoros. Asegúrese de que su amplificador soporte el bicableado.

¿Puedo fijar los altavoces a la pared?

Sí, el 686 S2 tiene un soporte de fijación con muesca en la parte trasera. Puede fijarlo a la pared con un tornillo adecuado (diámetro 6 a 14 mm, cabeza hasta 10 mm). Utilice los separadores incluidos para evitar el contacto directo con la pared. Para inclinación, use un soporte de rótula (no incluido). Verifique que la fijación soporte el peso del altavoz.

¿Cómo atenuar los graves si son demasiado presentes?

Inserte los tapones de espuma incluidos en los puertos de descompresión en la parte trasera del altavoz. Para una atenuación más ligera, use solo los anillos de espuma. También puede alejar los altavoces de las paredes o moverlos a una habitación con más muebles. Retire la rejilla antes de acceder a los puertos.

¿Cómo limpiar y mantener los altavoces?

Desempolve regularmente con un paño suave. Para las marcas, use un paño húmedo con agua y jabón suave sin perfume. Evite productos abrasivos, ácido, amoníaco. Para manchas difíciles, use un limpiador de ventanas en spray sobre un paño. Nunca limpie los altavoces directamente.

¿Cuál es el período de rodaje de los altavoces?

Después del desembalaje, deje que los altavoces se aclimaten a la temperatura ambiente (aproximadamente un fin de semana). Luego, cuente 15 horas de uso normal para que las suspensiones de los altavoces se liberen. El oyente también puede necesitar acostumbrarse al sonido más detallado durante un mes. El sonido se volverá más neutro después del rodaje.

¿Los altavoces están blindados magnéticamente?

No, los altavoces generan un campo magnético. Mantenga los altavoces al menos a 50 cm de televisores CRT, monitores, cintas y tarjetas magnéticas. Las pantallas LCD, OLED y plasma no se ven afectadas.

¿Qué hacer si el sonido parece demasiado brillante o demasiado apagado?

Agregue elementos amortiguadores (alfombras, cortinas) en la habitación si el sonido es demasiado brillante. Retírelos si el sonido es demasiado apagado. Ajuste también la posición de los altavoces: acérquelos a las paredes para más graves, aléjelos para menos.

¿Cómo instalar los altavoces en un sistema de cine en casa?

Coloque los altavoces frontales a cada lado de la pantalla, a unos 50 cm de distancia. Deben estar más cerca uno del otro que en estéreo, ya que los altavoces surround amplían la imagen sonora. Si están contra la pared, use los tapones de espuma para ajustar los graves.

MANUAL DE USUARIO 686 S2 B&W

Bienvenido y gracias por elegir Bowers & Wilkins.

John Bowers, nuestro fundador, estaba firmemente convencido de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos.

Si se instala adecuadamente, tanto la 685 S2 como la 686 S2 es un producto que ofrece unas prestaciones muy elevadas, por lo que le sugerimos que antes de ponerse manos a la obra dedique un poco de su tiempo a leer este manual. Continúa en la página 22 →

La Caja del Embalaje Contiene

Verifique que en el embalaje figuren los siguientes elementos:

2 Tapones de espuma de dos partes
8 Tacos de plástico autoadhesivos
4 Separadores de plástico autoadhesivos (sólo para la 686 S2)

Información Relativa a la Protección del Medio Ambiente

Este producto satisface varias directivas internacionales relacionadas con la protección del medio ambiente. Entre ellas se incluyen –aunque no son las únicas- las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas (RHoS) en equipos eléctricos y electrónicos.
ii. la de Registro, Evaluación, Autorización y Restricción del Uso de Componentes Químicos (REACH).
iii. la de Eliminación de Residuos Procedentes de Componentes Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de gestión de residuos para que le orienten sobre cómo desechar este producto adecuadamente.

1. Ubicación

Instalación de la Caja Acústica

En principio, la caja acústica está diseñada para ser montada en un soporte de suelo dedicado pero también puede colocarse sobre una estantería, opción esta última que sin embargo ofrece menos flexibilidad a la hora de optimizar las prestaciones sonoras. En ambos casos, el tweeter debería situarse aproximadamente a la altura del oído.

Nota: En el caso de que utilice una estantería, asegúrese de que sea lo suficientemente resistente para que soporte el peso de la caja acústica y coloque los 4 pies de plástico autoadhesivos en la parte inferior de esta última.

La caja acústica 686 S2 puede ser montada en una pared utilizando la abrazadera dispuesta para tal efecto en el panel posterior. El método más simple consiste en colocar un único tornillo en la pared y fijar la abrazadera sobre el mismo, en cuyo caso debería pegar uno de los separadores de plástico suministrados de serie cerca de cada una de las esquinas inferiores del panel posterior para que la caja acústica esté paralela a la pared y, a la vez, evitar vibraciones. Asegúrese de que tanto el tornillo como el taco de fijación que utilice y el orificio que practique en la pared sean suficientes para soportar el peso de la caja acústica. La ranura de la abrazadera tiene una anchura de 10 mm, por lo que usted puede utilizar un tornillos del N°24 como máximo. En este sentido, sugerimos un tamaño mínimo de 6 mm de diámetro (tornillo del N°14).

Si desea inclinar la caja con respecto a la pared, puede utilizar una abrazadera terminada en rótula de algún fabricante especializado y fijarla a la abrazadera incorporada de serie. Debería asegurarse de que la nueva abrazadera sea capaz de soportar el peso de la caja acústica. En este sentido, su detallista o importador local de Bowers & Wilkins debería estar en condiciones de aconsejarse sobre la selección de abrazaderas con rótula disponibles en el mercado.

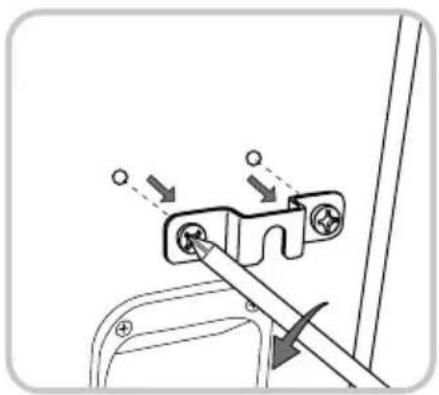

Para colocar una abrazadera con rótula a una caja acústica 686 S2, retire la abrazadera del panel posterior de la caja acústica y asegure la parte que contenga la rótula en la ranura central. Vuelva a fijar la abrazadera y la parte que contenga la rótula en el panel posterior (ver dibujo superior).

Una vez que la rótula haya sido fijada a la caja acústica, el conjunto puede ser conectado al elemento de la abrazadera montado en la pared. Asegúrese de seguir correctamente las instrucciones del fabricante de la abrazadera a la hora de colocar esta última en la pared.

B&W Group no puede aceptar ninguna responsabilidad por posibles fallos en el mencionado proceso de montaje.

Estéreo 5.1 Canales 6.1 Canales 7.1 Canales

Colocación de la Caja Acústica

Es muy probable que el ajuste de la posición de la caja acústica una vez llevada a cabo la instalación inicial de la misma mejore la calidad sonora, por lo que por regla general resulta muy recomendable.

Tanto en instalaciones estereofónicas como de Cine en Casa, intente asegurarse de que las zonas que rodean inmediatamente a cada caja acústica sean similares desde el punto de vista acústico. Por ejemplo, si una caja acústica está junto a una pared desnuda mientras que la otra está cerca de mobiliario y cortinas blandos, es más que probable que tanto la calidad sonora global como la imagen estereofónica queden seriamente comprometidas.

Sistemas Estereofónicos Convencionales

Para empezar, las cajas acústicas deberían colocarse, separadas entre sí de 1'5 a 3 metros, en los dos vértices de un triángulo equilátero cuyo tercer vértice esté situado en el punto de escucha. Las cajas deberían separarse aproximadamente 0'5 metros de la pared posterior y al menos 0'5 metros de cualquier pared lateral (ver dibujo superior).

Sistemas de Cine en Casa

Si las cajas acústicas van a ser utilizadas para los canales frontales (principales) de un sistema de Cine en Casa, deberían estar más cerca entre sí que en un equipo de audio de 2 canales porque los canales de sonido envolvente tienden a ensanchar la imagen sonora. La colocación de las cajas acústicas a unos 0'5 metros de distancia de cada lado de la pantalla de visualización también ayudará a que la imagen del sonido envolvente esté proporcionada con respecto a la imagen visual. Al igual que sucede con el posicionado en sistemas estereofónicos convencionales, idealmente las cajas acústicas deberían estar separadas un mínimo de 0'5 metros de cualquier pared lateral. Si se prefiere colocar las cajas acústicas contra la pared posterior y esta ubicación provoca un realce excesivo de los graves, dirijase a la sección "Ajuste Fino" del presente manual para obtener información sobre cómo utilizar los tapones de espuma suministrados de serie para tal efecto.

Campos Magnéticos Parásitos

Los altavoces de las cajas acústicas crean campos magnéticos parásitos que se extienden más allá de las fronteras físicas del recinto. Es por ello que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordenador basadas en tubos de rayos catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas con banda magnética y cosas por el estilo) al menos 0'5 metros de la caja acústica. Las pantallas de plasma, LCD y OLED no son afectadas por los campos magnéticos.

3. Conexiones

Todas las conexiones deberían realizarse con el equipo desconectado.

En la parte posterior de la caja acústica hay dos pares de terminales de conexión unidos entre sí con sendos puentes. Para realizar una conexión convencional (dibujo superior izquierdo), dichos puentes deberían permanecer en su lugar (situación original, es decir de fábrica) y por tanto solamente deberían conectarse un par de terminales al amplificador. Para la conexión en bicableado (dibujo superior derecho), los puentes deberían retirarse para poder conectar por separado cada par de terminales al amplificador. El bicableado puede mejorar la resolución de los detalles de bajo nivel.

Asegúrese de que los terminales positivos de la caja acústica (marcados como + y de color rojo) son conectados al terminal de salida positivo del amplificador y que los terminales negativos de la caja acústica (marcados como – y de color negro) son conectados al terminal de salida negativo del amplificador. Una conexión incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves.

Consulte a su detallista para que le aconseje a la hora de elegir el cable de conexión. Mantenga siempre la impedancia total por debajo del máximo recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se produzcan atenuaciones en las frecuencias más altas.

1. Ajuste Fino


Antes de proceder al ajuste fino, verifique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras.

Cada vez que aumente la separación entre las cajas acústicas y las paredes de la sala se reducirá el nivel general de graves. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared, coloque los tapones de espuma en los puertos bass-reflex. Si desea que la reducción de graves sea menos severa, coloque los anillos de espuma en los puertos bass-reflex (dibujo superior).

Si la respuesta en graves parece poco uniforme con la frecuencia, lo más probable es que se deba a la excitación de modos de resonancia en la sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o los oyentes pueden tener un profundo efecto en la manera en que dichas resonancias afectan al sonido. Intente cambiar la posición de escucha o colocar las cajas acústicas a lo largo de una pared diferente. La presencia y la posición de muebles y objetos de gran tamaño también pueden influir en los modos de resonancia.

Si la imagen central carece de focalización, intente acercar las cajas acústicas entre sí o inclínelas de manera que apunten hacia los oyentes o estén encaradas hacia ellos.

Si el sonido es demasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (utilice, por ejemplo, cortinas más pesadas) puede ayudar a equilibrarlo. Por el contrario, si se reduce la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y carente de vida.

Si utiliza soportes de pie para las cajas acústicas, asegúrese de que los mismos descansen firmemente sobre el suelo. En caso de que sea necesario, utilice puntas metálicas de desacoplo y ajustelas para compensar cualquier desequilibrio.

1. Período de Rodaje 6. Cuidado y Mantenimiento

Las prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas.

No obstante, hay constancia de períodos de rodaje más largos (del orden de un mes) y las evidencias suficientes para sugerir que ello tiene poco que ver con cambios en la caja acústica y bastante con la adaptación del usuario al nuevo sonido proporcionado por la misma. Esto resulta bastante cierto en cajas acústicas con un elevado poder resolutivo, como por ejemplo las descritas en este manual, hasta el punto de que puede producirse un aumento significativo del nivel de detalle en comparación con el que estaba acostumbrado a percibir el usuario; en un primer momento, el sonido puede aparecer excesivamente “adelantado” y quizá un poco duro. Después de un período de tiempo extendido, el sonido parecerá más suave aunque sin perder claridad ni detalle.

Por regla general, la superficie del recinto sólo requiere que se le quite el polvo. Si desea utilizar un limpiador de tipo aerosol o de otra clase, aplíquelo sobre la gamuza limpiadora, nunca directamente sobre el recinto, y realice antes una prueba con una superficie pequeña puesto que determinados productos de limpieza pueden dañar algunas de las superficies. Evite utilizar productos abrasivos o que contengan ácido, álcalis o agentes antibacterianos. Las marcas en la superficie pintada de tacto suave pueden eliminarse con una solución diluida de jabón neutro. Limpie cualquier pequeña ralladura o marca veteada rociándola con un aerosol limpiacristales específico para ello y secando suavemente con una gamuza de microfibras. No aplique productos de limpieza a los altavoces y evite tocar estos últimos ya que podría dañarlos.
