Тип продукта	Многофункциональный пылесос
Использование	Сухая и влажная уборка
Номинальная мощность	1000 Вт
Напряжение	220-240 В, 50-60 Гц
Объем бака	20 л
Вместимость воды (с ручкой)	12 л
Вместимость воды (с напольной насадкой)	10 л
Вес (без аксессуаров)	7,0 кг
Уровень звукового давления	72 дБ(А)
Фильтр	Плоский складчатый фильтр (встроенный)
Фильтровальный мешок	Да (рекомендуется для мелкой пыли)
Включенные аксессуары	Всасывающий шланг, 2 трубки по 0,5 м, напольная насадка с вставками, щелевая насадка, съемная ручка
Безопасность	Автоматический поплавковый выключатель при влажной уборке, защита от поражения электрическим током (IP? не указано)
Гарантия	Согласно условиям страны распространения
Запасные части	Доступны у дилера или в филиале Kärcher

Часто задаваемые вопросы - MV 4 Kärcher

Как всасывать жидкости с помощью Kärcher MV 4 ?

Для влажной уборки снимите фильтровальный мешок, используйте резиновую насадку с губкой в напольной насадке и проверьте, работает ли поплавок. Как только бак заполнится, поплавок перекроет всасывающее отверстие, и шум увеличится: немедленно выключите прибор и опорожните бак.

Что делать, если мощность всасывания снижается?

Проверьте следующее: аксессуары, шланг или всасывающие трубки могут быть засорены (прочистите палкой); фильтровальный мешок полон (замените его); плоский складчатый фильтр загрязнен (снимите фильтрующий кассету и постучите по ней). Если фильтр поврежден, замените его.

Как чистить плоский складчатый фильтр?

Откройте защелку, отожмите и извлеките фильтрующий кассету. Постучите ею о край мусорного ведра, чтобы удалить пыль. Не чистите щеткой и не трите фильтр. При необходимости промойте кассету только чистой водой и дайте полностью высохнуть перед установкой на место.

Можно ли всасывать золу этим пылесосом?

Нет, запрещено всасывать золу и сажу без предварительного сепаратора. Используйте только подходящий предварительный сепаратор Kärcher (арт. 2.863-139.0-0 для базовой модели, 2.863-161.0 для премиум-модели).

Какие вещества нельзя всасывать?

Никогда не всасывайте взрывоопасные или воспламеняющиеся газы, жидкости или пыль, реактивную металлическую пыль (алюминий, магний, цинк) с щелочными или кислотными моющими средствами, сильные кислоты, неразбавленные моющие средства или органические растворители (бензин, разбавители, ацетон, топливо). Это может вызвать взрыв или повредить прибор.

Как хранить пылесос после использования?

Выключите прибор и отключите вилку. Опорожните бак (влажный или сухой). При необходимости очистите аксессуары. Уложите аксессуары и кабель на прибор. Храните прибор в сухом месте.

Подходит ли прибор для людей с ограниченными возможностями?

Этот пылесос может использоваться людьми с ограниченными возможностями, если они находятся под присмотром или обучены мерам безопасности. Дети старше 8 лет могут использовать его под наблюдением. Не позволяйте детям играть с прибором.

Как заменить фильтровальный мешок?

Откройте защелку и снимите головку прибора. Извлеките полный фильтровальный мешок и выбросьте его. Установите новый фильтровальный мешок, соблюдая направление. Для влажной уборки не используйте фильтровальный мешок.

Что означает увеличение шума при влажной уборке?

Когда бак заполнен, поплавок перекрывает всасывающее отверстие, что увеличивает скорость вращения и шум. Немедленно выключите прибор и опорожните бак, чтобы избежать повреждений.

Где найти запасные части для Kärcher MV 4 ?

Запасные части и аксессуары доступны у вашего дилера или в филиале Kärcher. Вы также можете заказать через сервисную службу. Список наиболее распространенных деталей приведен в конце руководства по эксплуатации.

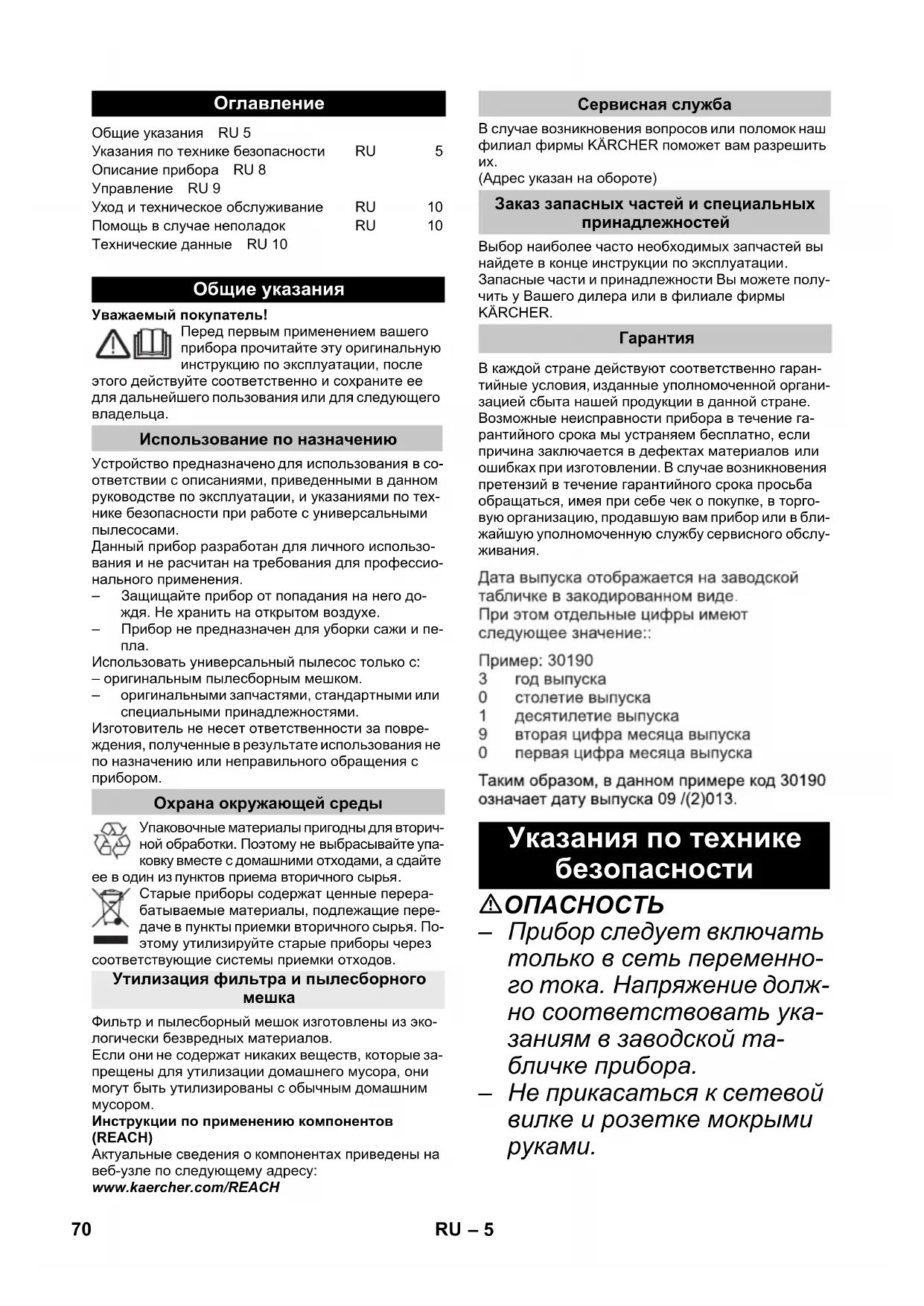

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MV 4 Kärcher

Указания по технике безопасности RU 5

Описание прибора RU 8

Управление RU 9

Уход и техническое обслуживание RU 10

Помощь в случае неполадок RU 10

Технические данные RU 10

Общие указания

Уважаемый покупатель!

Перед первым применением вашего прибора прочитайте эту оригинальную инструкцию по эксплуатации, после

этого действуйте соответственно и сохраните ее для дальнейшего пользования или для следующего владельца.

Использование по назначению

Устройство предназначено для использования в соответствии с описаниями, приведенными в данном руководстве по эксплуатации, и указаниями по технике безопасности при работе с универсальными пылесосами.

Данный прибор разработан для личного использования и не расчитан на требования для профессионального применения.

• Защищайте прибор от попадания на него дождя. Не хранить на открытом воздухе.
  – Прибор не предназначен для уборки сажи и пепла.

Использовать универсальный пылесос только с: – оригинальным пылесборным мешком.

— оригинальными запчастями, стандартными или специальными принадлежностями.

Изготовитель не несет ответственности за повреждения, полученные в результате использования не по назначению или неправильного обращения с прибором.

Охрана окружающей среды

Упаковочные материалы пригодны для вторичной обработки. Поэтому не выбрасывайте упаковку вместе с домашними отходами, а сдайте

ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Поэтому утилизируйте старые приборы через

соответствующие системы приемки отходов.

Утилизация фильтра и пылесборного мешка

Фильтр и пылесборный мешок изготовлены из экологически безвредных материалов.

Если они не содержат никаких веществ, которые запрещены для утилизации домашнего мусора, они могут быть утилизированы с обычным домашним мусором.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

В случае возникновения вопросов или поломок наш филиал фирмы KÄRCHER поможет вам разрешить их.

(Адрес указан на обороте)

Заказ запасных частей и специальных принадлежностей

Выбор наиболее часто необходимых запчастей вы найдете в конце инструкции по эксплуатации. Запасные части и принадлежности Вы можете получить у Вашего дилера или в филиале фирмы KÄRCHER.

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Дата выпуска отображается на заводской табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

Указания по технике безопасности

⚠️ ОПАСНОСТЬ

• Прибор следует включать только в сеть переменного тока. Напряжение должно соответствовать указаниям в заводской табличке прибора.
• Не прикасаться к сетевой вилке и розетке мокрыми руками.

– Не вытаскивать сетевую штепсельную вилку путем подтягивания за сетевой шнур.
- Перед началом работы с прибором проверять сетевой шнур и штепсельную вилку на повреждения. Поврежденный сетевой шнур должен быть незамадлительно заменен уполномоченной службой сервисного обслуживания/специалистом-электриком.
- Во избежание несчастных случаев, связанных с электричеством, мы рекомендуем использование розеток с предвключенным устройством защиты от тока повреждения (макс. номинальная сила тока срабатывания: 30 мА).
- При проведении любых работ по уходу и техническому обслуживанию аппарат следует выключить, а сетевой шнур - вынуть из розетки.
- Ремонтные работы и работы с электрическими узлами могут производиться только уполномоченной службой сервисного обслуживания.

⚠ПРЕДУПРЕЖДЕНИЕ

– Данное устройство не предназначено для использования людьми с ограниченными физическими, сенсорными или умствен-

ными возможностями, а также лиц с отсутствием опыта и/или отсутствием необходимых знаний, за исключением случаев, когда они находятся под надзором ответственного за безопасность лица или получают от него указания по применению устройства, а также осознают вытекающие отсюда риски.

– Допускается применение устройства детьми, достигшими 8-летнего возраста и находящимися под присмотром лица, ответственного за их безопасность, или получившими инструкции о применении устройства от такого лица, а также осознающими вытекающие отсюда ри- ски.

– Не разрешайте детям играть с устройством.
- Следить за тем, чтобы дети не играли с устройством.
– Не разрешайте детям проводить очистку и обслуживание устройства без присмотра.
– Упаковочную пленку держите подальше от детей, существует опасность удушения!
– Прибор следует отклю - чать после каждого приме- нения и перед проведением

очистки/технического обслуживания.

– Опасность пожара. Не допускать всасывания горящих или тлеющих предметов.
– Эксплуатация прибора во взрывоопасных зонах за- прещается.
- При образовании пены или вытекании жидкости прибор надлежит незамедли- тельно выключить или отсоединить от электросети!
– Не использовать чистящих паст, моющих средств для стекла и универсальных моющих средств! Запрещается погружать прибор в воду.

Некоторые вещества при смешении со всасываемым воздухом могут образовывать взрывоопасные пары или смеси!

Никогда не всасывать следующие вещества:

– Взрывчатые или горючие газы, жидкости и пыль (реактивная пыль)
– Реактивная металлическая пыль (например, алюминий, магний, цинк) в соединении с сильными щелочными и кислотными моющими средствами
– Неразбавленные сильные кислоты и щелочи
– Органические раствори- тели (например, бензин,

растворитель, ацетон, мазут).

Кроме того эти вещества могут разъедать использованные в приборе материалы.

Степень опасности

⚠️ ОПАСНОСТЬ

Указание относительно не- посредственно грозящей опасности, которая приво- дит к тяжелым увеличям или к смерти.

⚠ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым увеличьям или к смерти.

⚠OCTOPOЖНО

Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

ВНИМАНИЕ

Указание относительно возможной потенциально опасной ситуации, которая может повлечь материальный ущерб.

Описание прибора

Изображения см. на развороте!

В данной инструкции по эксплуатации приведено описание универсального пылесоса, представленного на обложке.
■ На иллюстрациях изображена максимальная оснастка устройства. Оснащение и количество дополнительных принадлежностей, входящих в объем поставки, зависит от модели устройства.

При распаковке прибора проверьте его комплектность, а также его целостность. При обнаружении повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую прибор.

1 Элемент подключения всасывающего шланга

Рисунок В 1

→ Для подсоединения всасывающего шланга во время работы.

2 Выключатель прибора (вкл./выкл.),

Рисунок В 3

→ Позиция I: Устройство включено. Позиция 0: Устройство выключено.

→ Для переноски устройства или удаления крышки устройства после разблокировки.

4 Фильтровальная кассета и кнопка разbloкировки

Рисунок E1

Рисунок E2

→ Чтобы очистить фильтр, следует нажать кнопку разблокировки, откинуть фильтровальную кассету и извлечь ее.

5 Место хранения принадлежностей на крючке

Это крепление для принадлежностей предназначено для хранения всасывающих насадок и сетевого кабеля.

6 Парковочное положение

Рисунок C1

→ Для выключения насадки для пола во время перерыва в работе.

7 Крышка резервуара

Рисунок A 1

→ Вытянуть наружу для того, чтобы открыть и нажать внутрь, чтобы закрыть.

8 Место хранения принадлежностей на емкости

Рисунок D 2

→ Это место для хранения принадлежностей предназначено для хранения всасывающих трубок или прочих аксессуаров.

9 Направляющий ролик

Рисунок A 1

→ Повернуть резервуар, вставить до упора управляющие ролики в отверстия на основании резервуара.

10 Фильтровальный мешок

Указание: Для чистки во влажном режиме не следует применять мешок для сбора пыли!

Рисунок A 2

→ Рекомендация: Для всасывания мелкой пыли следует применять мешок для сбора пыли.

11 Плоский складчатый фильтр (уже установлен в устройство)

ВНИМАНИЕ

Работать всегда только с установленным плоским складчатым фильтром, как при влажной, так и при сухой уборке!

12 Всасывающий шланг с соединительным элементом

Рисунок В 1

→ Вставить всасывающий шланг в устройство до фиксации.

→ Для извлечения шланга следует нажать пальцами на стопор и вытащить всасывающий шланг.

Указание: Такие принадлежности, как, например, всасывающие щетки (опция), можно надевать непосредственно на соединительный элемент и таким образом соединять со всасывающим шлангом. Для комфортной работы даже в условиях ограниченного пространства.

При необходимости съемную ручку можно размещать между принадлежностями и всасывающим шлангом.

См. положение 13.

Рекомендация: При уборке пола следует вставить ручку во всасывающий шланг.

13 Съемная ручка

Рисунок B1

→ Соединить ручку со всасывающим шлангом до фиксации.

Рисунок В 4

→ Чтобы снять ручку со всасывающего шланга следует нажать на фиксатор большим пальцем и потянуть за ручку.

Указание: После снятия ручки принадлежности также можно вставлять непосредственно во всасывающий шланг.

См. положение 12.

Рекомендация: При уборке пола следует вставить ручку во всасывающий шланг.

Всасывающие трубки 2 x 0,5 м

Рисунок B1

→ Соединить обе всасывающие трубки и подсоединить их к ручке.

15 Насадка для пола (со вставками)

→ При уборке сухой грязи в насадку для пола следует вставить две щеточные планки.

→ При уборке воды в насадку для пола следует вставить две резиновые кромки.

16 Форсунка для чистки швов и стыков

→ Для углов, стыков, радиаторов отопления и труднодоступных поверхностей.

Управление

ВНИМАНИЕ

Работать всегда только с установленным плоским складчатым фильтром, как при влажной, так и при сухой уборке!

Перед началом работы

Рисунок A 1

→ Разблокировать и снять головку прибора.

→ Повернуть резервуар, вставить до упора управляющие ролики в отверстия на основании резервуара.

→ Надеть и зафиксировать головку прибора.

Ввод в эксплуатацию

Рисунок В 1

→ Присоединить принадлежности

Рисунок В 2

→ Вставьте штепсельную вилку в электророзетку.

Рисунок В 3

→ Выключите прибор.

Сухая чистка

ВНИМАНИЕ

Работать только с сухим плоским складчатым фильтром.

Перед применением следует проверить фильтр на наличие повреждений и, при необходимости, заменить.

Рисунок A 2

→ Рекомендация: Для всасывания мелкой пыли следует применять мешок для сбора пыли.

Указания относительно фильтровального мешка

– Степень заполнения пылесборного мешка зависит от всасываемой грязи.
– При мелкой пыли, песке итд. пылесборный менюк необходимо менять чаще.
– Установленный мешок для сбора пыли может лопнуть, поэтому его следует своевременно заменить!

ВНИМАНИЕ

Всасывание холодного пепла осуществлять только с применением предварительного отсекателя. Номер для заказа, базовое исполнение: 2.863-139.0, премиум-исполнение: 2.863-161.0.

→ При всасывании влаги следует использовать подходящую вставку насадки для пола и присоединять соответствующие принадлежности.

ВНИМАНИЕ

Не использовать никакого пылесборного мешка!

Указание: при полном резервуаре всасывающее отверстие закрывается поплавком, а устройство начинает работать с повышенным числом оборотов.

Устройство следует незамедлительно выключить и опорожнить резервуар.

Перерыв в работе

Рисунок В 3

→ Выключите прибор.

Рисунок C1

→ Установить насадку для пола в парковочное положение.

Окончание работы

→ Выключить прибор и вытащить сетевую вилку.

Опорожнить резервуар

Рисунок D1

→ Снять головку устройства, опорожнить резервуар с влажной или сухой грязью.

Хранение устройства

Рисунок D2

→ Уложить принадлежности и сетевой кабель в устройство и хранить его в сухих помещениях.

Уход и техническое обслуживание

→ Прибор и принадлежности из искусственных материалов следует чистить стандартными моющими средствами для искусственных материалов.
→ При необходимости бак и детали прополоскать водой и высушить для последующего использования.

Чистка складчатого фильтра

Рекомендация: Фильтровальную кассету очищать после каждого применения.

Рисунок

→ Откинуть фильтровальную кассету и извлечь ее, вытрусить грязь из фильтровальной кассеты в мусорное ведро.

→ Для очистки вставленного плоского складчатого фильтра следует постучать фильтровальной кассетой по краю мусорного ведра. Плоский складчатый фильтр не нужно извлекать из фильтровальной кассеты.

При необходимости, плоский складчатый фильтр следует очищать отдельно.

Рисунок

→ Разблокировать фильтровальную кассету, откинуть ее и извлечь.

Рисунок

→ Извлечь плоский складчатый фильтр из фильтровальной кассеты и вытрусить из него загрязнения.
→ В случае необходимости провести очистку под струей воды. Не вытирать и не чистить с применением щетки.
Перед применением полностью высушить.
→ В завершение снова установить высушенный плоский складчатый фильтр в устройство. Вставить фильтровальную кассету в устройство.

Помощь в случае неполадок

Падающая мощность всасывания

Если мощность всасывания устройства снижается, пожалуйста, проверить следующие пункты:

→ Засор принадлежностей, всасывающих трубок или шланга - удалить засор палкой.

Рисунок

→ Фильтровальный мешок заполнен: Вставить новый фильтровальный мешок.

Рисунок

→ Плоский складчатый фильтр загрязнен: Вынуть фильтровальную кассету и очистить фильтр (см. главу «Очистка плоского складчатого фильтра»).
→ Поврежденный складчатый фильтр заменить.

Технические данные

Напряжение1~50-60 Hz	220 - 240 V
Мощность P_ном	1000 Вт
Сетевой предохранитель(инертный)	10	A
Вместимость резервуара 20 л
Потребление воды рукояткой	12 л
Потребление воды насадкойдля пола	10 л
Сетевой шнур H05VV-F	2x0,75
Уровень звукового давления(EN 60704-2-1)	72 дБ(А)
Вес без (принадлежностей)WD 4	7,0 кг
Вес без (принадлежностей)WD 4 Premium	7,3 кг

Изготовитель оставляет за собой право внесения технических изменений!

Tartalomjegyzék

Описание на уреда BG 7

Обслужване BG 8

7 Тапи на резервоара

Фигура A 1

За удобна работа и в тесни помещения.

Подова дюза (с вложки)

Преди пускане в експлоатация

Фигура

A 1

Пускане в експлоатация

Фигура

B 1

→ Деблокирайте филтриращата касета, наклонете я и я свалете.

Фигура E2

Жалпы нускаулар КК 5
