РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NK86NOV9MSR/UR SAMSUNG

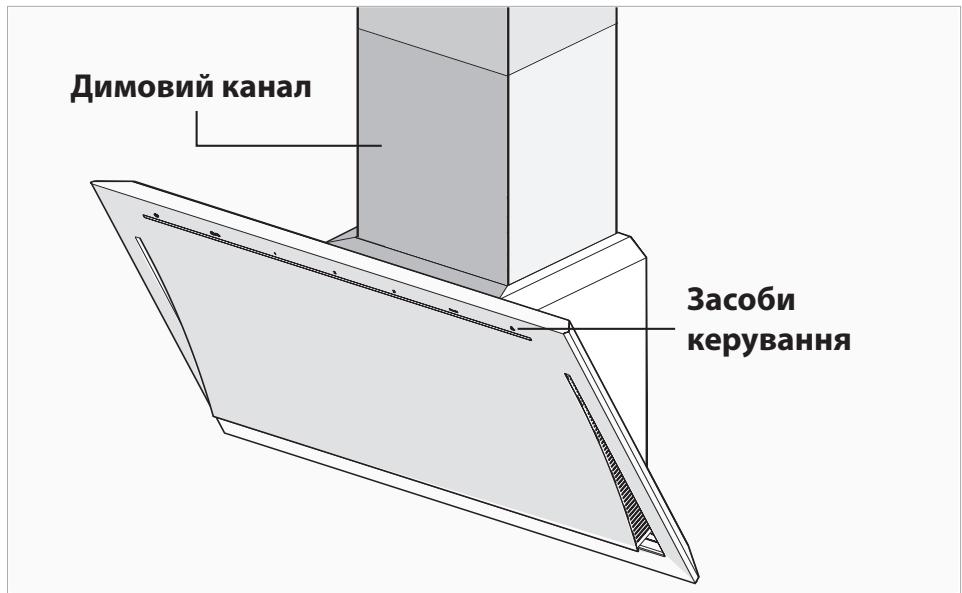

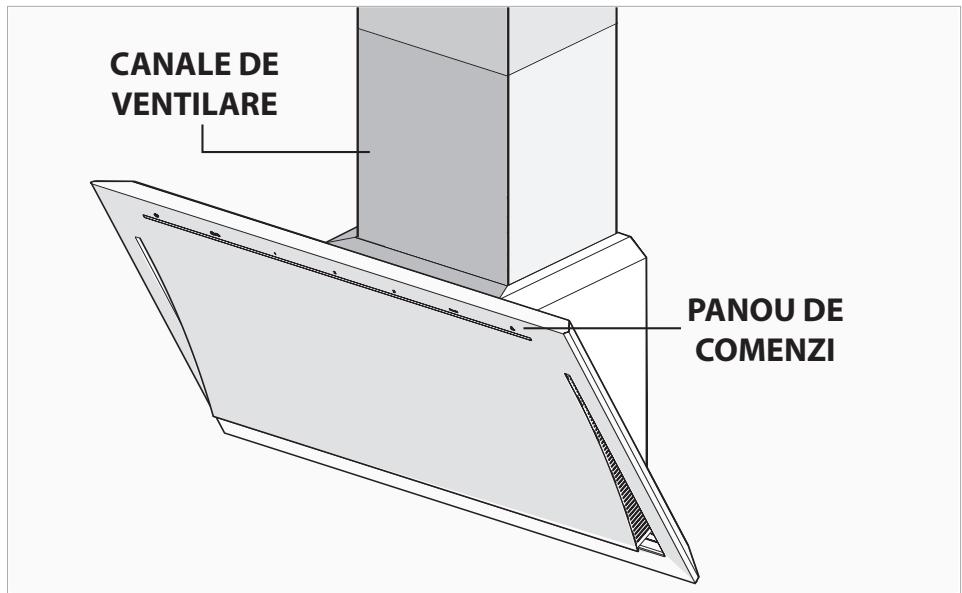

Технические характеристики

NK86NOV9MSR Максимальная производительность (м3/час): 825 Напряжение: 220-240 В ~ 50/60 Гц Потребляемая мощность двигателя: 1 x 250 Вт Диаметр выходного отверстия (мм): 150 Лампы: 1x4.5 W - 35 -

РУССКИЙ ОБЩИЕ СВЕДЕНИЯ Внимательно прочитайте содержание данной инструкции, поскольку она содержит важные указания, относящиеся к безопасности установки, эксплуатации и техобслуживания. Сохраните инструкцию для дальнейшего использования. Устройство разработано в следующих вариантах исполнения: вытяжное устройство (удаление воздуха из помещения - Pис.1В), фильтрующее устройство (рециркуляция воздуха внутри помещения - Pис.1А).

МЕРЫ ПРЕДОСТОРОЖНОСТИ Будьте внимательны, если вытяжка работает в режиме отвода воздуха одновременно с отопительным оборудованием, плитами, работающими на газовом, жидком или твердом топливе. В этом случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в данных приборах. Отрицательное давление в помещении не должно превышать 4Pa (4x10–5 bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. При отводе воздуха из помещения необходимо строго соблюдать действующие строительные нормы и правила (СНИП). Перед подключением изделия к сети электропитания: - проверьте, чтобы напряжение и мощность, указанные на заводской табличке (расположена внутри изделия) соответствовали характеристикам сети электропитания и электрической розетки. В случае сомнений обратитесь к квалифицированному электрику. - Если провод электропитания поврежден, то Вам необходимо заменить его на исправный. Для этого обратитесь в уполномоченный сервисный центр компании Самсунг. - Подсоединить устройство к электросети посредством электрической вилки или двухжильного провода (если аппарат поставляется без вилки) с использованием защитного автомата, рассчитанного на силу тока до 3А. Внимание! В некоторых случаях электрические приборы могут быть опасными. А) Не проверяйте состояние фильтров при работающей вытяжке В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой D) Избегайте открытого пламени, так как оно повреждает фильтры и может привести к возгоранию Е) Во время жарки пищи непрерывно следите за процессом во избежание возгорание кипящего масла F) Отсоединяйте вилку от сетевой розетки перед началом технического обслуживания G) Изделие запрещено использовать детьми или недееспособными лицами без контроля Н) Не разрешайте детям играть с изделием I) Если вытяжка используется одновременно с другими приборами, в которых используется топливный газ или другие виды топлива, в помещении должна быть

обеспечена надлежащая вентиляция L) В случае выполнения операций по чистке без соблюдения инструкций существует опасность возгорания Данное изделие имеет маркировку соответствия Европейскому Нормативу 2002/96/ЕС, Утилизация электрических и электронных изделий (WEEE). Обратите внимание на то, чтобы данное изделие по окончании срока службы было утилизировано. Этим Вы поможете сохранить окружающую среду. Символ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местные административные органы или в магазин, в котором было куплено изделие.

ИНСТРУКЦИИ ПО УСТАНОВКЕ Монтаж и электрическое подключение должны выполняться квалифицированным техником. • Электрическое подключение Прибор имеет класс II, поэтому к заземлению не надо подсоединять никакой провод, подсоединение к электросети выполняется следующим образом: коричневый-L-линия синий-N-нейтральный Если на кабеле нет сетевой вилки, то необходимо, установить сетевую вилку, рассчитанную на работу с нагрузкой, указанной на табличке характеристик. Если вытяжка оснащена сетевым кабелем с вилкой, то, она устанавливается, при условиях, что вилка будет легко доступной. В случае прямого подсоединения к электросети нужно разместить между прибором и сетью двухполюсный выключатель с зазором контактов минимум 3 мм, расcчитанный на нужную нагрузку и отвечающий действующим нормам. • Минимальное расстояние между верхней точкой поверхности кухонной плиты и нижней частью вытяжки должно быть не менее 45 cm. Если применяется соединительная труба из двух и более частей, то верхняя часть должна присоединять снаружи к нижней части. Нельзя подсоединять вытяжку к дымоходу, который используется для других целей, а также к каналам, используемым для вентиляции помещений, в которых установлены печи, камины, горелки и другое отопительное оборудование, работающее от газа, жидкого и твердого топлива. В том случае, если прибор устанавливается в варианте вытяжного устройства, то необходимо преварительно подготовить в помещении выходное отверстие. • Рекомендуется использовать трубу для отвода воздуха с таким же диаметром, что и выходное отверстие вытяжки. Использование трубы меньшего диаметра может сократить КПД вытяжки и увеличить ее уровень шума.

Внимание! • Перед выполнением операций по монтажу для облегчения манёвренности вытяжки выполнить следующие операции: - Открыть переднюю панель вытяжки, Pис. 2 — фаза 1. - Снимите жировой фильтр, потянув за ручку, как указано на Pис. 2 - фаза 2. • Настенное крепление: Провести разметку нижней стороны вытяжки на стене, учитывая размеры, указанные на Рис.3 и минимальное расстояние от варочной панели. - Отметить и просверлить отверстия, соблюдая расстояния, указанные на Рис.3. - Вставьте 4 расширительные вставки A Pис. 3. - Укрепите скобу C к стене 2-мя винтами B Pис. 3. - Следить за тем, чтобы 2 болта уравнивания D не были затянуты, Pис. 4 - фаза 2.а. - Взять наклоненную вытяжку и зацепить (навесить) за крепежную скобу, как указано на Pис. 4 - фаза 1. - После установки структуры закрепить ее на скобе, завинтив гайку на болт, как указано на Pис. 4 - фаза 2. - Затянуть гайку ключом, оставив минимальное расстояние в 3 мм между гайкой и скобой, как указано на Pис. 4 - фаза 3. - Выровнять прибор в горизонтальном положении с помощью выравнивающих болтов D Pис. 5 - фаза 2. - После регулировки окончательно закрепить вытяжку с помощью болтов B и гаек C, Pис. 5 - фаза 2-3. - Для различных видов установки использовать расширительные шурупы и вставки, подходящие для типа стены (например, железобетон, гипсокартон, напр.). В том случае, если шурупы и вставки предоставляются в серийном оснащении вместе с продуктом, убедиться, что они подходят к типу стены, на которую устанавливаются вытяжка. • Внимание! До начала установки декоративных каминов закрепить ящик электропроводки Е. - Приподнять ящик электропроводки, Pис. 6 - фаза 1. Расположить крепежную скобу Е в соответствии с 3 болтами G, уже установленными, и затянуть, как указано на Pис. 6 - фаза 2-3-4. • Установка для моделей с декоративными дымоотводами: Вытяжная версия Подготовить электропитание в пределах декоративного дымоотвода. Отрегулировать ширину опорной скобы верхнего декоративного дымоотвода (Рис.7). Затем закрепить к стене таким образом, чтобы он был на одном уровне с вытяжкой, использовать шурупы A и соблюдать расстояние, указанное на Рис.7. С помощью гибкой трубы L, подсоединить фланец F к выводному отверстию воздуха (Рис.8).Надеть специальные перчатки и снять защитную пленку с дымохода таким образом, чтобы не поцарапать его. (Схема 9).Введите верхний декоративный дымоотвод в нижний и установите конструкцию над корпусом вытяжки (Pис.10). Снять верхний декоративный дымоотвод до скобы и закрепить с помощью шурупов B (Рис.7).Для превращения колпака из вытяжного в фильтрующий обратитесь к своему дилеру для получения фильтров с активированным углем и следуйте инструкциям по установке. • Вытяжка в варианте фильтрующего устройства: Установите вытяжку и два сборочных элемента как указано в разделе по сборке вытяжки в варианте вытяжного

устройства. Для сборки фильтрующего элемента следуйте инструкциям, содержащимся в комплекте принадлежностей. Если комплект отсутствует, Вам необходимо его приобрести дополнительно. Фильтры должны быть установлены на кожух вытяжного вентилятора, расположенный во внутренней части вытяжки. Установите фильтры строго по центру и затем поверните на 90 градусов до щелчка (Pис. 2 - фазы 3).

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ • Рекомендуется включать вытяжку до начала приготовления пищи. Кроме того, для полного удаления загрязненного воздуха не выключайте аппарат в течение 15 минут после завершения приготовления пищи. Эффективное и надежное функционирование вытяжки зависит от правильного и регулярного технического обслуживания; особое внимание следует уделять состоянию жироулавливающего и угольных фильтров (Pис. 2 - фазы 3). • Жироулавливающий фильтр задерживает частицы жира, находящиеся в воздухе, следовательно, он подвергается засорениям в разные промежутки времени, в зависимости от частоты и продолжительности использования аппарата. - Для предотвращения опасности возможных возгораний, необходимо промывать жироулавливающие фильтры максимум каждые 2 месяца (их можно мыть в посудомоечной машине отдельно от грязной посуды). - После промывания цвет фильтра может измениться. Это не означает, что фильтр стал непригоден для дальнейшего использования и не дает право на его замену по гарантии. В случае невыполнения инструкций по замене и чистке, может появиться риск возгорания жироулавливающих фильтров. • Угольные фильтры служат для очистки воздуха, поступающего обратно в помещение из вытяжки. Фильтры нельзя промывать или использовать повторно, необходимо заменять их не реже одного раза в четыре месяца. Степень зашлакованности угольного фильтра зависит от частоты и продолжительности использования аппарата, используемых способов приготовления блюд и регулярности чистки жироулавливающего фильтра. Угольные фильтры являются расходным материалом, на них не распространяется гарантия проиводителя. • Необходимо регулярно очищать вытяжку как внутри, так и снаружи, используя увлажненную ткань неабразивные жидкие моющие средства. • Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включение для обычного освещения помещения. Продолжительное использование ламп вытяжки значительно сокращает их средний срок службы. Лампы освещения являются расходным материалом и не подлежат замене по гарантии. При включении освещения на продолжительные промежутки времени средний срок годности СВЕТОДИОДНЫХ лампочек может значительно сократится. • Замена СВЕТОДИОДНЫХ ламп (Рис.11): На исполнении со СВЕТОДИОДНЫМИ лампами, замену ламп должен производить специализированный технический персонал. • Устройства управления (Pис. 12): - Для подключения функций, провести рукой перед датчиком на расстоянии не более 4 см. Датчики:

1 - СИД = лампочка включается каждый раз при активации датчика. 2 - Инфракрасный передатчик IRED = этот датчик излучает инфракрасные лучи при прохождении электрического тока. 3 - Приемник = этот датчик принимает отражение инфракрасных лучей. Датчик А = активирует функцию ON/OFF”(«ВКЛ./ВЫКЛ.») или функцию Cleaning Mode”(«Режим очистки»). - ON/OFF («ВКЛ./ВЫКЛ.») Включает и выключает все функции. - Для активации расположить руку перед датчиком. - При включении СИДа все функции вытяжки готовы к активации. Внимание! Если работа вытяжки была прервана с помощью соответствующего датчика, и в течении 10 минут не была подана никакая другая команда, то вытяжка переходит на «OFF» («ВЫКЛ.») автоматически. Следовательно, при желании ее повторного включения необходимо снова расположить руку перед датчиком А ON/OFF («ВКЛ./ВЫКЛ.»). - Для отключения функции снова повторить операцию. - Cleaning Mode (Режим очистки) Активировать режим безопасности для уборки и очистки. Заблокировать все функции во избежание случайного включения во время работ по уборке и очистке перед вытяжкой. - Для подключения этой функции, держать руку перед датчиком в течение 4 секунд. - Когда включится светодиод после продолжительного звукового сигнала, функция активизирована. - Для отключения функции, повторить операцию. Датчик B = Подключает функцию “ТАЙМЕР” или функцию “CLEAN AIR” (очистка воздуха). - Таймер при любой установленной скорости (за исключением интенсивной скорости), при активизации датчика B, подключается функция Таймера. - Светодиод, соответствующий датчику B остаётся включенным после звукового сигнала, это обозначает, что функция активизирована. - Через 15 минут, по завершении отсчёта, вытяжка выключается (двигатель и подсветка, если они включены). - Если необходимо отключить функцию до того, как истекут 15 минут, необходимо подключить датчики A или B. - Clean Air (Очистка воздуха) Данная функция запускает двигатель на 10 минут каждый час на первой скорости для рециркуляции воздуха в помещении. - Подключается, если держать руку перед датчиком B, светодиод включится после звукового сигнала, это обозначает, что функция подключена. - двигатель включается на 10 минут каждый част на первой скорости, в это время, светодиод, который соответствует датчику B и C остаётся включенным. Оставшиеся 50 минут, когда двигатель не работает, все светодиоды выключены. - Если необходимо отключить функцию, необходимо подключить датчики A или B. Внимание: когда запущена функция “clean air” все функции дезактивированы, за исключением ПОДСВЕТКИ и датчика OFF.

если держать руку перед датчиком C. - Функция подключается, когда включается соответствующий светодиод после звукового сигнала. Датчик D = ВТОРАЯ СКОРОСТЬ. Двигатель включается на второй скорости и запускается, если держать руку перед датчиком D. - Функция подключается, когда включается соответствующий светодиод после звукового сигнала. Датчик E = ТРЕТЬЯ СКОРОСТЬ. Двигатель включается на третей скорости и запускается, если держать руку перед датчиком E. - Функция подключается, когда включается соответствующий светодиод после звукового сигнала. Датчик F = ИНТЕНСИВНАЯ СКОРОСТЬ (НАГНЕТАТЕЛЬ). Когда двигатель работает на любой установленной скорости, при подключении датчика F подключается ИНТЕНСИВНАЯ скорость (4ая скорость) в течение 10 минут - Функция подключается, когда включается соответствующий светодиод после звукового сигнала. - Когда функция подключается, включается светодиод, а светодиод ранее установленной скорости, выключается. - По завершении 10 минут вытяжка переходит на третью скорость. - Если необходимо отключить функцию до того, как истекут 10 минут, необходимо использовать датчики A или F. ИНТЕНСИВНАЯ скорость подключается даже при выключенной вытяжке. Датчик G = Включается и выключается ПОДСВЕТКА, указывает на ЗАГРЯЗНЕНИЯ ФИЛЬТРОВ. - Подсветка чтобы включить подсветку, держать руку перед датчиком G. - Загрязнение жироулавливающих фильтров/с активированным углём: Через 30 часов работы светодиод датчика G начинает мигать с частотой 2 секунды, это означает, что необходимо промыть жироулавливающие фильтры. Через 120 часов работы светодиод датчика G начинает мигать с частот ой 1 секунды, это означает, что необходимо промыть или заменить фильтры на активированном угле. После установки чистого фильтра на место, необходимо сбросить электронную память, для этого провести рукой перед датчиком G и установка 30ч/120ч начнётся с нуля . ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ.

Датчик C = ПЕРВАЯ СКОРОСТЬ. Двигатель включается на первой скорости и запускается,

AB57 POCC KR.AB57.B02082 c 28.07.2011 г. по 27.07.2014 Товар сертифицирован: АЛЬТТЕСТ Изготовитель: "Самсунг Электроникс Ко., Лтд". 416, Маетан-3Донг, Ёнгтонг-Гу, г.Сувон, провинция Кёнги, 443-742, Республика Корея, и предприятия, входящие в состав корпорации.

Страна происхождения

КНР, провинция Жечьжанг, г. Хучжоу, пригород Жили, ул. Женбей 268

Адрес для предложений и жалоб

«Samsung Electronics Poccия, Москва, 125009, Б. Гнездиковский пер., 1, стр.2, 5 этаж
