GEBRUIKSAANWIJZING NK86NOV9MSR/UR SAMSUNG

Diameter uitgang lucht (mm): 150

Lampen: 1x4.5 W

ALGEMEEN

De inhoud van dit boekje grondig doorlezen, waar het belangrlijke informatie bevat voor verzilige installment, gebruik en onderhoud. Het boekje bewaren voor verdere raadpleging. Het apparaat is ontworpen als afzuiqkap (luchtafvoer maar buiten, waar bij gezorgd要去 worden voor voldoende luchttoevoer aan de keuken) of als filter (luchtrecircatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuiqversie (externe afover van de lucht - Afb.1B), in de filterversie (interne hercirculatie van de lucht - Afb.1A).

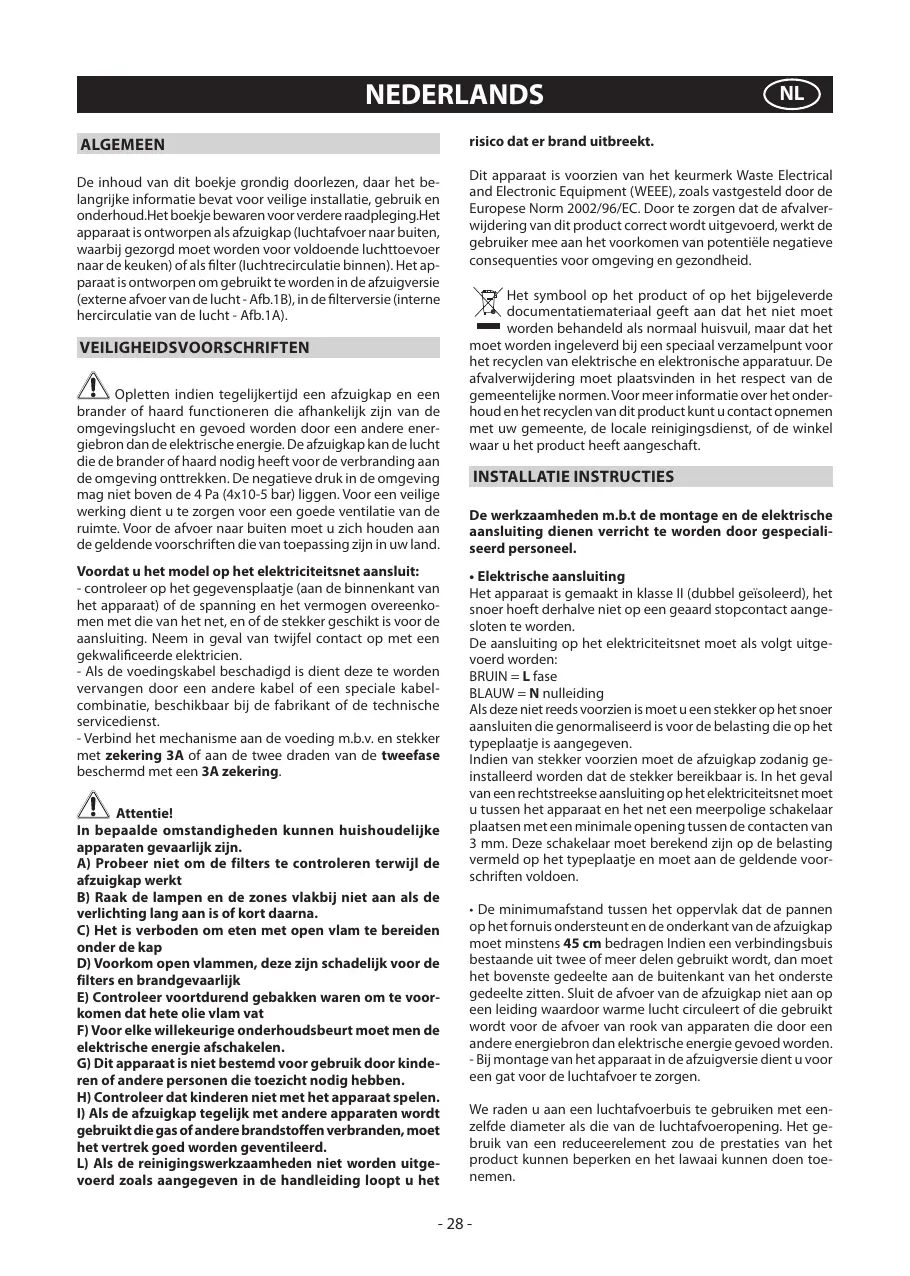

VEILIGHEIDSVOORSCHRIFTEN

Opletten indien tegelijkkertijd een afzuiigkap en een brander of haard functioneren die affhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuiigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afoer maar buitten moet u zich honden aan de geldende voorschriften die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• controller op het geveensplaatje (aan de binnenkant van het apparatus) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.

• Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabel-combinatie, beschikbaar bij de fabrikant of de technische servicedienst.

• Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

Attentie!

In bepaalde omstandigheden konnen huishoudelijkke apparaten gevaarlijk zijn.

A) Probeer Niet om de filters te controlleren verwijl de afzuiigkap werkt
B) Raak de lampen en de zones vlakbij Niet aan als de verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden onder de kap
D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk
E) Controller voortdurend gebakken waren om te voorkomen dat hete olie vlam vat
F) Voor elke willekeurige onderhoudsbeurt要去 men de elektrische energia afschaken.
G) Dit apparaat is nicht bestemd voor gebruik door kinde- ren of andere Personen die toezicht nodig hebben.
H) Controller dat kinderen nicht met het apparaat spelen.
1) Als de aźuigkap teiligiem met andere apparaten worden gebruikt die gas olanderebrandstoffen verbranden, moet het vertrek goed wordenGeVentilerd.
L) Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de handleiding loopt u het

risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.

Het symbol op het product of op bijgeleverde documentatiematerialia geeft aan dat het Niet moet worden behandeld als normal huisvuil, maar het det

moet worden ingeleverd bij een special verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moetplaatsvinden in het respect van de gemeentelijkne normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseer personnel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geisoleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangelseoten te worden.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN Lfase

BLAUW = N nulleiding

Als davon nicht reeds voorzien is moet u een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op hetypepaatie is aangegeven.

Indien van stekker voorzien moet de afzuigkap zodanig geinstalleerd worden dat de stekker bereikbaar is. In het geval van eenrechtstreekse aansluiting op het elektriciteitsnet moet uussen het apparaat en het net eenmeerpolige schakelaarplaatsen met een minimale opening:tussen decontacten van 3mm .Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

• De minimumafstand:tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap要去 minstens 45~cm bedragen Indien een verbindsbuis bestaande uit twee ofeer delen gebruikt worden, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warme lustcirculeert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden. -Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het product können beperken en het lawaai-Originen doen toenemen.

Let op!

• Alvorens met de montagewerkzaamheden te beginnen,要去 om de zuigkap gemakkeljker te konnen manoeuvreren de volgende werkzaamheden uitvoeren:
• Open het frontpaneel van de kap Afb. 2 - fase 1.
• Verwijder Het vetfilter door aan de handgreep te trekken, zoals aangeduid in Afb. 2 - fase 2.

Wandbevestiging

Duidt de onderzijde van de kap op de muur aan. Hou hierbijkrekening met de afmetingen aangeduid in Afb. 3 en met de minimum afstand van de kookplaten.

• Markee de gaten en boor ze uit met inachtneming van de afmetingen aangeduid in Afb.3.
• Bevestig de 4 uitzetpennen A Afb. 3.
• Bevestig de beugel C aan de muur met de 2 schroeven B Afb.3.
• Let er op op dat de 2 schroeven voor het nivellenen D zich worden aangspannen (Afb.4) .
• Neem het apparaat en hang het aan de beugel C Afb.4 - fase 1.
• Let erop dat de 2 schroewen voor nvellinger D Niet aangesspannen juices; Afb. 4 - fase 2.a.
• Neem de kap, houd die schuin en haak vast aan de beugel zoals aangetoond in Afb. 4 - fase 1.
• Wonneer de structuur is aangebracht, moet men die op de beugel blokkeren door de moer op de schroef aan te brengen; Afb. 4 - fase 2.
  -Trek de moer met een sleutel aan, houdaar bij een minimale tussenruimte van 3 mm+tussen de moer en de beugel zoals aangetoond in Afb.4-fase 3.
• Lijn het apparaat horizontally uit middels de 2 schroeven D, Afb.5 - fase 1.
  -Wanneer de afstelling is gebeurd, bevestigt men de kap definitief met behulp van de schroeven B en moeren C; Afb. 5 - fase 2-3.
• Gebruik bij het monteren schroeven en pluggen die geschikt zich voor het type wand (bv. gewapend beton, gipsplaat, enz.).
• Indien de schroeven en de pluggen bij het producteur geleverd moet u zich ervan verzekeren dat ze geschiktarend voor het type wand waaraan de kap wordt bevestigd.

Opgepast!

Vooraleer verdier te gaan met de montage van de sierschooren,要去 men de doos van de elektrische installmente bevestigen.

• Til de doos van de elektrische installment op; Afb. 6 - fase 1.
  Plaats de beugel E ter hoogte van de 3 schroeven G die al op de bus+zijn aanegracht en draai ze aan zoals aangetoond in Afb. 6 - fase 2 - 3 - 4.

- Installatie van modellen met decoratieve schoorsteen afzuigversie

Monteur de elektrische voeding binnen de decorativie schacht.

Regel de bredte van de ophangsteun van het bovenste verbindingsstuk (Afb. 7). Bevestig hemervoivogens aan het plafond op dusdanige wijze dat hij en een rechte lijn staat met uw kap, door middel van de schroeven A.Respecteer de afstand vanaf het plafond, aangegeven in (Afb. 7).Verbind, door middel van een flexibele buis L, de flens F aan de lucht-afoeropening (Afb.8).

Doe handschoenen aan en verwijder het beschemfolie van de kap. Zorg ervoor dat u de kap Niet krast. (Afb. 9).

Steeke het bovenste verbindsstuk in de onderste schacht en een haat om op die behuizing staan (Afb. 10).

Haal de bovenste schacht omhoog tot aan de steun en bevestig hem met behulp van de schroeven B (Afb. 7).

Om de afzuivgesie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructeurs te volgen.

- Filterversie

Installer de kap en de twee verbindingsstukken zoals beschreiben worden in de paragraaf over de montage van de afzuiqversie van de kap. Voor de montage van het verbindingsstuk van het filterClient u de instructies te raadplegen die zich in de kit bevinden. Indien geen kit bijgeleverd is,Client u deze als accesaire bij uw verkoper to bestellen.De filters moeten op de afzuiqgroep aangebrachte worden, aan de binnenkant van de kap, en waarop gecentreerd worden door ze 90 graden te draaieren tot ze vastklikken(Afb.2 - fase 3).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te lately nadat het eten bereid is, voor een optimale luchtverversing.

De goede werkung van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof (Afb. 2 - fase 3).

• Het vetfilter dienr voor het tegenhouden van de vetdeeljtes die in de lucht circuleren, en raakt daarom oververzadignda onoorzienbare perioden, afhankelijk van het gebruik van het apparaat.

• Om eventuele brandgevaar te voorkomen dient u maioram om de 2 maanden het vetfilter te wassen. Dit kan ook in de afwasautomaat.

• Nadat u het filter enige malen heeft gewassen kan hetlicht verkleuren. Dit geeft echter geenrecht op verwangting van het filter.

Voert men de aanwijzingen betreft de verranging of het wassen Niet op, dan kan er brandgevaar optreden in de vet-filters.

• De koolstofffilters zuiveren de lucht die wee in de ruimte teruggevoerd worden.

De filters können nicht gereinigd of geregenerereerd worden en要去en minimaal eens in de vier maanden verrangen worden.

De koolestofverzadiging hangt af een al dan nicht intensief gebruik van de afzuigkap, het hetype tekenen en van de regelmaat waarmee de vetfilters gereinigd worden.

• Reinig de afzuiqkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt of een neutraal, Niet schurend awfasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt te wordenijdens het koken en Niet voor langdurige verlichting van de omgeveig.

Langdurig gebruik van de verlichting vermindert de gemiddelde levensduur van de LED-lampen gevoelig.

- Vervanging van de LED-lampen (Afb.9).

Als de versie van het apparaat met LED-lampen is, dan is voor de vervanging waarvan de tussenkomst van een gespecialiseerd technicus nodig.

Commando's (Afb.10):

• Om de functies te activeren, plaats de hand voor de sensor op een afstand Niet groter dan 4cm.

Sensoren:

1 - Led = het lampjeGaat aan ofuit telkens de sensor wordt geactiveerd.
2-Infrarood zender IRED deze sensor straalt infrarood lichtuitijdens de elektrische stroomdoorgang.
3 - Ontvanger = deze sensor ontvangt het signal dat door het infraroodlicht worden gereflecteerd.

Sensor A = Activeert de functie "ON/OFF" of de functie Cleaning mode".

-ON/OFF

Activeert alle functies of schakelt zeuit.

• Houd uw hand voor de sensor om te activeren.

• Wonneer het LED aan gaat, zijn de functies van de kap maar om geactiveerd te worden.

Opgepast! sAls men de werkung van de kap via de respectievelijke sensor onderbreekt en binnen 10 minutes geen andere functie worden geactiveerd, gaat de kap automatisch over hier OFF. Als u daarna de kap opnieuw wenst in te schakenen, moet u opnieuw uw hand voor de sensor A (on/off) honden.

• Herhaal de handleding om de functie te deactiveren.

- Cleaning Mode

Activeert de veilige modus voor de schoonmaak.

Blokeert alle functies om onopzettelij inschakelen te vermijdenijdens de schoonmaakwerkzaamheden inuitvoering op de kap.

• Om te activeren de hand ongeveer 4 seconden voor de sensor houden.

• Wonneer de LED aangaat gevolgd door een veelvoudig akoestisch signaal is de functie actief.

• Om de functie te deactiveren moet de handleder herhaald worden.

Sensor B = Activeveer de functie "TIMER" of de functie "CLEAN AIR".

-Timer

indien de sensor B wordt geactiveerd, bij om het even welke能力和 sleidheid (exclusief de Intensieve sleidheid), worden de functie Timer actief.

• De LED die overeenstemt met de sensor B, blijt aan, gezolgd door een akoestisch signal, dit betekent dat de functie actief is.

• Na 15 Minutes, na het einde van het tellen, gaat de kap uit (motor en eventuele lichten aan).

• Als men de functie voor het verstreijken van de 15 Minutes wil uitschaken, moet men op de sensoren A en B activeren.

- Clean Air

Deze functie start de motor om het uur 10 minuten in een slelheid voor een correcte recirculatie van de lucht in de omgeving.

-Wordt geactiveerd door de hand voor de sensor B te houden, de overeenstemmende LED gaat aan gezolgd door een akoestisch signala, dit betekent dat de functie actief is.

• de motor gaat om het uur 10 minutes aan in eerste sleheid, waar bij de LED overeenstemmend met de sensor B en C vast aan blijft.

De overblijvende 50 minutes zijn alle LED uit met de motor in werkung.

• Als men de functie wil uitschaken,要去 men de sensoren A en B activeren.

Attentie: met de functie "clean air"zijn alle functies gedeactiveerd behalve de LICHTEN en de sensor OFF.

De motor gaat aan in eerste snugheid en wordt geactveerd door de hand voor de sensor C te zetten.

• De functie is actief wanner de LED overeenstemmend met de sensor aangaat gevolgd door een akoestisch signaal.

De motor gaat aan in tweede slenelheid en worden geactiveerd door de hand voor de sensor D te zeetten.

• De functie is actief wanner de LED overeenstemmend met de sensor aangaat gevolgd door een akoestisch signaal.

De motor gaat aan in derde slenelheid en worden geactiveerd door de hand voor de sensor E tezethen.

• De functie is actief wanner de LED overeenstemmend met de sensor aangaat gevolgd door een akoestisch signaal.

Sensor F = INTENSIEVE SNELHEID (BOOSTER).

Indien de sensor F wordt geactiveerd met de motor in werking in het het even welke ingestelde slelheid, wordt de INTEN-SIEVE slelheid 10 minutes ingevoed (4^ snelheid)

De functie is actief wannerde LED overeenstemmd met de sensor aangaat geolgd door een akoestisch signaal.

• Als de functie actief is, blijft de LED vast aan terwijl de LED van de ereder ingestelde snugheid uit gaat.

• Na 10 Minutes zal de kap overgaan maar de derde能力和.

• Als men de functie voor het verstreijken van de 10 Minutes wil uitschaken,要去 men de sensoren A of F gebruiken.

De INTENSIEVE snelheid kan ook met uitgeschakelde kap geactiveerd worden.

Sensor G = Schakelt het LICHT in en uit en duidt de FILTERVERZADIGING aan.

- Lichten

om de lichten in te schakelen moet de hand voor de sensor G gezet worden.

• Verzadiging antivetfilters/actieve koolstoffilters:

Na 30 u werkung begint het LED van de sensor G met een freqentie van 2 seconden te knipperen, dit betekent dat de antivetfilters gewassen要去en worden.

Na 120 u werkung begirt het LED van de sensor G met een freqente van 1 Seconde te knipperen, dit betekent dat de koolstofffilters要去en gewassen of verrangen worden.

Wenneer de schoongemaakte filter terug is aangebracht, moet het elektronisch geheugen gereset worden door de hand voor de sensor G te houden en de instelling van de 30h/120h start opnieuw vanaf nul.

DE FABRIKANT IS NIE AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENTAANDE VOORSCHRIFTEN.
