NK86NOV9MSR SLOVENSKY VEDENIE ODSÁVANIA OVLÁDACIE PRVKY NK86NOV9MSR výkon odsávania (m3/hod.): 825 napätie: 220-240 V ~ 50/60 Hz príkon motora: 1 x 250 W priemer odsávacieho potrubia (mm): 150 žiarovky: 1x4.5 W - 57 -

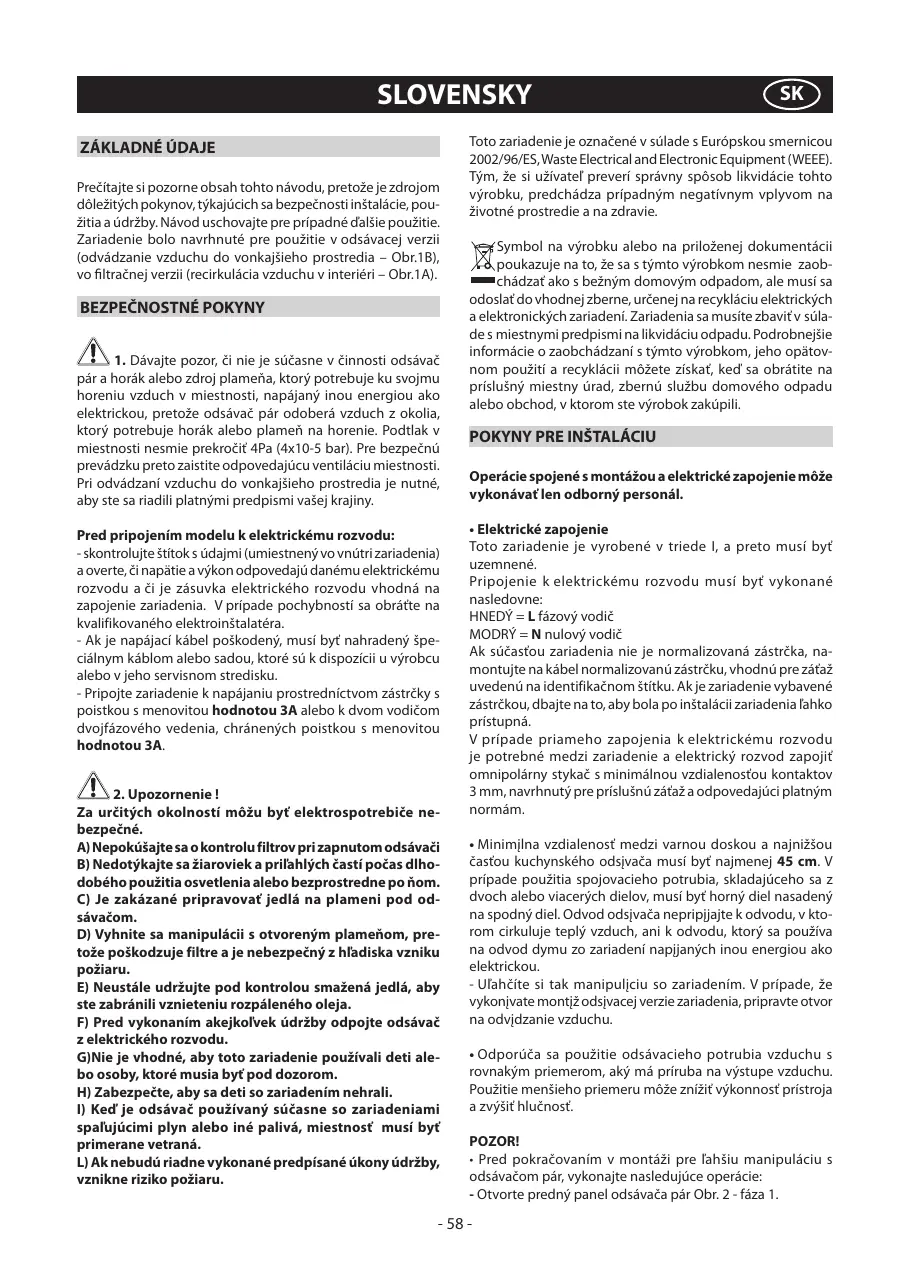

SLOVENSKY ZÁKLADNÉ ÚDAJE Prečítajte si pozorne obsah tohto návodu, pretože je zdrojom dôležitých pokynov, týkajúcich sa bezpečnosti inštalácie, použitia a údržby. Návod uschovajte pre prípadné ďalšie použitie. Zariadenie bolo navrhnuté pre použitie v odsávacej verzii (odvádzanie vzduchu do vonkajšieho prostredia – Obr.1B), vo filtračnej verzii (recirkulácia vzduchu v interiéri – Obr.1A).

BEZPEČNOSTNÉ POKYNY 1. Dávajte pozor, či nie je súčasne v činnosti odsávač pár a horák alebo zdroj plameňa, ktorý potrebuje ku svojmu horeniu vzduch v miestnosti, napájaný inou energiou ako elektrickou, pretože odsávač pár odoberá vzduch z okolia, ktorý potrebuje horák alebo plameň na horenie. Podtlak v miestnosti nesmie prekročiť 4Pa (4x10-5 bar). Pre bezpečnú prevádzku preto zaistite odpovedajúcu ventiláciu miestnosti. Pri odvádzaní vzduchu do vonkajšieho prostredia je nutné, aby ste sa riadili platnými predpismi vašej krajiny. Pred pripojením modelu k elektrickému rozvodu: - skontrolujte štítok s údajmi (umiestnený vo vnútri zariadenia) a overte, či napätie a výkon odpovedajú danému elektrickému rozvodu a či je zásuvka elektrického rozvodu vhodná na zapojenie zariadenia. V prípade pochybností sa obráťte na kvalifikovaného elektroinštalatéra. - Ak je napájací kábel poškodený, musí byť nahradený špeciálnym káblom alebo sadou, ktoré sú k dispozícii u výrobcu alebo v jeho servisnom stredisku. - Pripojte zariadenie k napájaniu prostredníctvom zástrčky s poistkou s menovitou hodnotou 3A alebo k dvom vodičom dvojfázového vedenia, chránených poistkou s menovitou hodnotou 3A. 2. Upozornenie ! Za určitých okolností môžu byť elektrospotrebiče nebezpečné. A) Nepokúšajte sa o kontrolu filtrov pri zapnutom odsávači B) Nedotýkajte sa žiaroviek a priľahlých častí počas dlhodobého použitia osvetlenia alebo bezprostredne po ňom. C) Je zakázané pripravovať jedlá na plameni pod odsávačom. D) Vyhnite sa manipulácii s otvoreným plameňom, pretože poškodzuje filtre a je nebezpečný z hľadiska vzniku požiaru. E) Neustále udržujte pod kontrolou smažená jedlá, aby ste zabránili vznieteniu rozpáleného oleja. F) Pred vykonaním akejkoľvek údržby odpojte odsávač z elektrického rozvodu. G)Nie je vhodné, aby toto zariadenie používali deti alebo osoby, ktoré musia byť pod dozorom. H) Zabezpečte, aby sa deti so zariadením nehrali. I) Keď je odsávač používaný súčasne so zariadeniami spaľujúcimi plyn alebo iné palivá, miestnosť musí byť primerane vetraná. L) Ak nebudú riadne vykonané predpísané úkony údržby, vznikne riziko požiaru.

SK Toto zariadenie je označené v súlade s Európskou smernicou 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Tým, že si užívateľ preverí správny spôsob likvidácie tohto výrobku, predchádza prípadným negatívnym vplyvom na životné prostredie a na zdravie. Symbol na výrobku alebo na priloženej dokumentácii poukazuje na to, že sa s týmto výrobkom nesmie zaobchádzať ako s bežným domovým odpadom, ale musí sa odoslať do vhodnej zberne, určenej na recykláciu elektrických a elektronických zariadení. Zariadenia sa musíte zbaviť v súlade s miestnymi predpismi na likvidáciu odpadu. Podrobnejšie informácie o zaobchádzaní s týmto výrobkom, jeho opätovnom použití a recyklácii môžete získať, keď sa obrátite na príslušný miestny úrad, zbernú službu domového odpadu alebo obchod, v ktorom ste výrobok zakúpili.

POKYNY PRE INŠTALÁCIU Operácie spojené s montážou a elektrické zapojenie môže vykonávať len odborný personál. • Elektrické zapojenie Toto zariadenie je vyrobené v triede I, a preto musí byť uzemnené. Pripojenie k elektrickému rozvodu musí byť vykonané nasledovne: HNEDÝ = L fázový vodič MODRÝ = N nulový vodič Ak súčasťou zariadenia nie je normalizovaná zástrčka, namontujte na kábel normalizovanú zástrčku, vhodnú pre záťaž uvedenú na identifikačnom štítku. Ak je zariadenie vybavené zástrčkou, dbajte na to, aby bola po inštalácii zariadenia ľahko prístupná. V prípade priameho zapojenia k elektrickému rozvodu je potrebné medzi zariadenie a elektrický rozvod zapojiť omnipolárny stykač s minimálnou vzdialenosťou kontaktov 3 mm, navrhnutý pre príslušnú záťaž a odpovedajúci platným normám. • Minimįlna vzdialenosť medzi varnou doskou a najnižšou časťou kuchynského odsįvača musí byť najmenej 45 cm. V prípade použitia spojovacieho potrubia, skladajúceho sa z dvoch alebo viacerých dielov, musí byť horný diel nasadený na spodný diel. Odvod odsįvača nepripįjajte k odvodu, v ktorom cirkuluje teplý vzduch, ani k odvodu, ktorý sa používa na odvod dymu zo zariadení napįjaných inou energiou ako elektrickou. - Uľahčíte si tak manipulįciu so zariadením. V prípade, že vykonįvate montįž odsįvacej verzie zariadenia, pripravte otvor na odvįdzanie vzduchu. • Odporúča sa použitie odsávacieho potrubia vzduchu s rovnakým priemerom, aký má príruba na výstupe vzduchu. Použitie menšieho priemeru môže znížiť výkonnosť prístroja a zvýšiť hlučnosť. POZOR! • Pred pokračovaním v montáži pre ľahšiu manipuláciu s odsávačom pár, vykonajte nasledujúce operácie: - Otvorte predný panel odsávača pár Obr. 2 - fáza 1.

- Odstráňte protitukový filter potiahnutím rukoväte, ako je znázornené na Obr. 2 - fáza 2. • Upevnenie na stenu Vyznačte spodnú stranu odsávača pár na stene; berte do úvahy rozmery uvedené na Obr. 3 a minimálnu vzdialenosť od varnej dosky. - Vyznačte a potom vyvŕtajte otvory na kvótach znázornených na Obr. 3. - Upevnite 4 kotviace hmoždinky A Obr. 3. - Pripevnite podpernú konzolu C na stenu pomocou 2 skrutiek B Obr.3. - Dávajte pozor, aby 2 vyrovnávacie skrutky D neboli dotiahnuté Obr. 4 - fáza 2.a. - Vezmite odsávač pár, nakloňte ho a zaveste na držiak, ako je znázornené na Obr. 4 - fáza 1. - Po umiestnení štruktúry ju zablokujte k držiaku vložením matice do skrutky Obr. 4 - fáza 2. - Dotiahnite maticu kľúčom, pri zachovaní minimálnej vzdialenosti 3 mm medzi maticou a držiakom, ako je znázornené na Obr. 4 - Fáza 3. - Vyrovnajte prístroj do vodorovnej polohy pomocou vyrovnávacích skrutiek D Obr. 5 - fáza 1. - Po nastavení definitívne upevnite odsávač pár pomocou skrutiek B a matíc C Obr. 5 - fáza 2-3. - Pre rôzne typy montáže používajte skrutky a skrutkové kotvy, ktoré sa hodia k danému typu steny (napr. betón, sadrokartón, atď). Ak sú skrutky a skrutkové kotvy dodávané vo vybavení, uistite sa pred ich použitím, či sú vhodné pre daný typ steny, na ktorú budete odsávač pár montovať. • Pozor! Pred pokračovaním v inštalácii dekoratívnych komínov pripevnite krabicu elektrického systému E. - Zdvihnite krabicu elektrického systému Obr. 6 - fáza 1. Umiestnite držiak E v zodpovednosti 3 skrutiek G nachádzajúcich sa už na krabici a zaskrutkujte ako je znázornené na Obr. 6 - fáza 2 - 3 - 4. • Inštalácia pre modely s dekoratívnymi komínmi - odsávacia verzia Pripravte elektrické pripojenie vo vnútri dekoratívneho komína. Nastavte šírku podpernej konzoly horného dekoratívneho komína (Obr.7). Následne ju pripevnite na stenu tak, aby bola v osi s odsávačom pár, a to pomocou skrutiek A a s dodržaním vzdialenosti, uvedenej na (Obr.7). Pripojte pomocou flexibilnej trubky L, prírubu F k otvoru na odvádzanie vzduchu (Obr.8). Odstráňte ochrannú fóliu z komína, použite rukavice, aby ste ho nepoškriabali. (Obr.9). Zasuňte hornú časť dekoratívneho komína do spodnej časti dekoratívneho komína a umiestnite ich na odsávač pár (Obr.10). Vytiahnite hornú časť dekoratívneho komína až po konzolu a upevnite ju pomocou skrutiek B (Obr.7). Pre transformáciu odsávacej verzie na filtračnú verziu požiadajte vášho predajcu o filtre s aktívnym uhlíkom a postupujte podľa pokynov na montáž. • Filtračná verzia: Nainštalujte odsávač pár a dva spoje spôsobom znázorneným v odstavci, ktorý sa týka montáže odsávača v odsávacej verzii. Pri montáži odchyľovača filtrujúceho vzduch sa riaďte

pokynmi uvedenými v príslušnej sade. Ak sada nie je súčasťou príslušenstva, môžete si ju objednať u Vášho predajcu ako doplnok. Filtre musia byť aplikované na odsávaciu jednotku, umiestnenú vo vnútri odsávača, musia byť na nej vystredené a otočené o 90 stupňov, až po cvaknutie dorazu (Obr. 2 - fáza 3).

POUŽITIE A ÚDRŽBA • Odporúčame vám uviesť zariadenie do činnosti ešte pred zahájením prípravy akéhokoľvek jedla. Odporúča sa ponechať zariadenie v činnosti po dobu 15 minút po ukončení prípravy jedál, aby bol úplne odvedený zapáchajúci vzduch. Správna činnosť odsávača je podmienená správnou a nepretržitou údržbou; zvláštnu pozornosť je potrebné venovať protitukovému filtru a filtru s aktívnym uhlím (Obr. 2 - fáza 3). • Protitukový filter zavesený vo vzduchu má za úlohu zachytávať mastné častice, preto je možné, že sa niekedy upchá, v závislosti na tom, ako často sa zariadenie používa. Akrylový filter, ktorý sa nachádza opretý na mriežke, je potrebné vymeniť vtedy, keď nápisy viditeľné cez mriežku zmenia farbu a atrament sa rozpije; nový filter musí byť aplikovaný tak, aby boli nápisy viditeľné cez mriežku z vonkajšej strany odsávača. Aby ste zabránili nebezpečenstvu prípadných požiarov v prípade, ak akrylové filtre nie sú vybavené nápismi, alebo sú použité kovové filtre, alebo filtre s hliníkovým panelom, je potrebné filtre umyť maximálne každé 2 mesiace, pričom postupujte podľa nasledujúcich pokynov: - vyberte filter z mriežky umyte ho roztokom vody a neutrálneho čistiaceho mydla kvôli zmäknutiu nečistôt. - Opláchnite dostatočným množstvo vlažnej vody a nechajte uschnúť. Kovové filtre a/alebo hliníkový panel sa môžu umývať aj v umývačke riadu. Po niekoľkých umytiach môže pri hliníkových filtroch alebo paneloch dôjsť k zmene farby. Toto nie je dôvod na uplatnenie reklamácie za účelom ich výmeny. V prípade nedodržania pokynov na výmenu a umývanie protitukových filtrov, sa zvyšuje riziko ich zapálenia. • Filtre s aktívnym uhlím slúžia na čistenie vzduchu, ktorý sa znovu vháňa do okolitého prostredia. Filtre sa nesmú umývať ani regenerovať a je potrebné ich vymeniť maximálne každé štyri mesiace. Nasýtenie aktívneho uhlia závisí na krátkodobom alebo dlhotrvajúcom používaní zariadenia, na druhu sporáku a pravidelnosti, s ktorou sa vykonáva vyčistenie protitukového filtra. • Pravidelne vyčistite všetky nánosy na ventilátore a na ďalších plochách s použitím navlhčenej utierky a tekutých neutrálnych ne abrazívnych čistiacich prostriedkov. • Osvetlenie je navrhnuté na použitie počas varenia a nie na dlhodobejšie použitie pre osvetlenie okolitého prostredia. Dlhodobé používanie osvetlenia znižuje priemernú dĺžku životnosti žiaroviek LED. • Výmena kontroliek LED (Obr.11): Ak sa jedná o zariadenie s kontrolkami LED, je k ich výmene potreba zásahu odborného technika. • Ovládacie prvky (Obr.12): - Pre aktiváciu umiestnite ruku pred senzorom vo vzdialenosti nepresahujúcej 8 cm. Snímače: 1 - Led = žiarovka sa rozsvieti alebo zhasne zakaždým, keď dôjde k aktivácii snímača.

2 - Infračervený vysielač IRED = tento snímač vysiela infračervené svetlo pri prechode elektrického prúdu. 3 - Prijímač = tento snímač prijíma odrazený signál infračerveného svetla. Snímač A = Aktivuje funkciu "ON/OFF" alebo funkciu Cleaning mode”. - ON/OFF Aktivuje alebo vypne všetky funkcie. - Pre jeho aktiváciu umiestnite ruku pred snímač. - Keď sa LED rozsvieti, funkcie odsávače pár sú pripravené k aktivácii. Pozor! pokiaľ dôjde k prerušeniu prevádzky odsávača pár prostredníctvom príslušného snímača a nedôjde k aktivácii žiadnej funkcie do 10 minút, odsávač pár sa automaticky uvedie do stavu OFF. Pokiaľ chcete opätovne spustiť odsávač pár, je nevyhnutné umiestniť ruku pred snímač A (on/ off ). - Zopakujte operáciu pre deaktiváciu funkcie. - Cleaning Mode Aktivujte režim zabezpečenia pre čistenie. Zablokujte všetky funkcie, aby sa zabránilo náhodnému spusteniu počas čistenia v prednej časti odsávača pár. - Pre jej aktiváciu umiestnite ruku pre senzorom asi na 4 sekundy. - Keď sa rozsvieti kontrolka LED a zaznie viacnásobný zvukový signál, je funkcia aktívna. - Pre deaktiváciu funkcie operáciu zopakujte. Senzor B = Aktivuje funkciu “TIMER” alebo funkciu “CLEAN AIR”. - Timer pri akejkoľvek nastavenej rýchlosti (okrem Intenzívnej rýchlosti) aktiváciou senzora B sa aktivuje funkcia Timer. - Kontrolka LED, odpovedajúca senzoru B zostane rozsvietená a zaznie akustický signál, čo znamená, že funkcia je aktívna. - Po 15 minútach od ukončenia odčítania sa odsávač pár vypne (motor a eventuálne svetlá zostanú zapnuté). - Ak chcete deaktivovať funkciu pred uplynutím 15 minút, aktivujte senzory A alebo B. - Clean Air Táto funkcia spustí motor na 10 minút každú hodinu pre obnovu cirkulácie vzduchu v okolitom prostredí. - Aktivuje sa umiestnením ruky pred senzorom B, príslušná kontrolka LED sa rozsvieti a zaznie akustický signál, čo znamená, že funkcia je aktívna. - motor sa zapne na 10 minút každú hodinu na prvej rýchlosti a počas tejto doby kontrolka LED, odpovedajúca senzoru B a C zostane rozsvietená nastálo. Zvyšných 50 minút je motor vypnutý a všetky kontrolky LED zhasnuté. - Ak chcete deaktivovať funkciu, aktivujte senzory A alebo B. Pozor: s funkciou “clean air” sú všetky funkcie deaktivované okrem SVETIEL a senzora OFF.

Senzor E = TRETIA RÝCHLOSŤ. Motor sa spustí na prvej rýchlosti a umiestnením ruky pred senzorom E dôjde k jeho aktivácii. - Funkcia je aktívna, keď sa kontrolka LED, odpovedajúca senzoru, rozsvieti a zaznie akustický signál. Senzor F = INTENZÍVNA RÝCHLOSŤ (BOOSTER). S motorom spusteným v akejkoľvek nastavenej rýchlosti sa aktiváciou senzora F spustí INTENZÍVNA rýchlosť (4. rýchlosť) po dobu 10 minút - Funkcia je aktívna, keď sa kontrolka LED, odpovedajúca senzoru, rozsvieti a zaznie akustický signál. - Keď je funkcia aktívna, kontrolka LED zostane rozsvietená nastálo, zatiaľ čo kontrolka LED predtým nastavenej rýchlosti zhasne. - Po uplynutí 10 minút sa odsávač pár nastaví na tretiu rýchlosť. - Ak chcete deaktivovať funkciu pred uplynutím 10 minút, použite senzory A alebo F. INTENZÍVNA rýchlosť sa aktivuje aj s vypnutým odsávačom pár. Senzor G = Zapne a vypne SVETLÁ a signalizuje SATURÁCIU FILTROV. - Svetlá pre zapnutie svetiel umiestnite ruku pred senzorom G. - Saturácia protitukových filtrov/filtrov s aktívnym uhlíkom: Po 30 hodinách prevádzky kontrolka LED senzora G začne blikať s frekvenciou 2 sekúnd, čo znamená, že je potrebné umyť protitukové filtre. Po 120 hodinách prevádzky kontrolka LED senzora G začne blikať s frekvenciou 1 sekundy, čo znamená, že je potrebné umyť filtre s aktívnym uhlíkom. Po opätovnom umiestnení čistého filtra je potrebné resetovať elektronickú pamäť umiestnením ruky pred senzorom G a nastavenie 30h/120h začne od nuly. VÝROBCA ODMIETA AKÚKOĽVEK ZODPOVEDNOSŤ ZA PRÍPADNÉ ŠKODY SPÔSOBENÉ NEDODRŽANÍM UVEDENÝCH POKYNOV.

Senzor C = PRVÁ RÝCHLOSŤ Motor sa spustí na prvej rýchlosti a umiestnením ruky pred senzorom C dôjde k jeho aktivácii. - Funkcia je aktívna, keď sa kontrolka LED, odpovedajúca senzoru, rozsvieti a zaznie akustický signál. Senzor D = DRUHÁ RÝCHLOSŤ. Motor sa spustí na prvej rýchlosti a umiestnením ruky pred senzorom D dôjde k jeho aktivácii. - Funkcia je aktívna, keď sa kontrolka LED, odpovedajúca senzoru, rozsvieti a zaznie akustický signál.
