HOTE BUCATERIE NK86NOV9MSR ROMANIA CANALE DE VENTILARE PANOU DE COMENZI NK86NOV9MSR Putere de aspirare (m3/h): 825 Voltaj: 220-240V ~ 50/60Hz Putere motor : 1x250W Diametrul orificiului de evacuare al aerului (mm): 150 Becuri: 1x4.5 W - 45 -

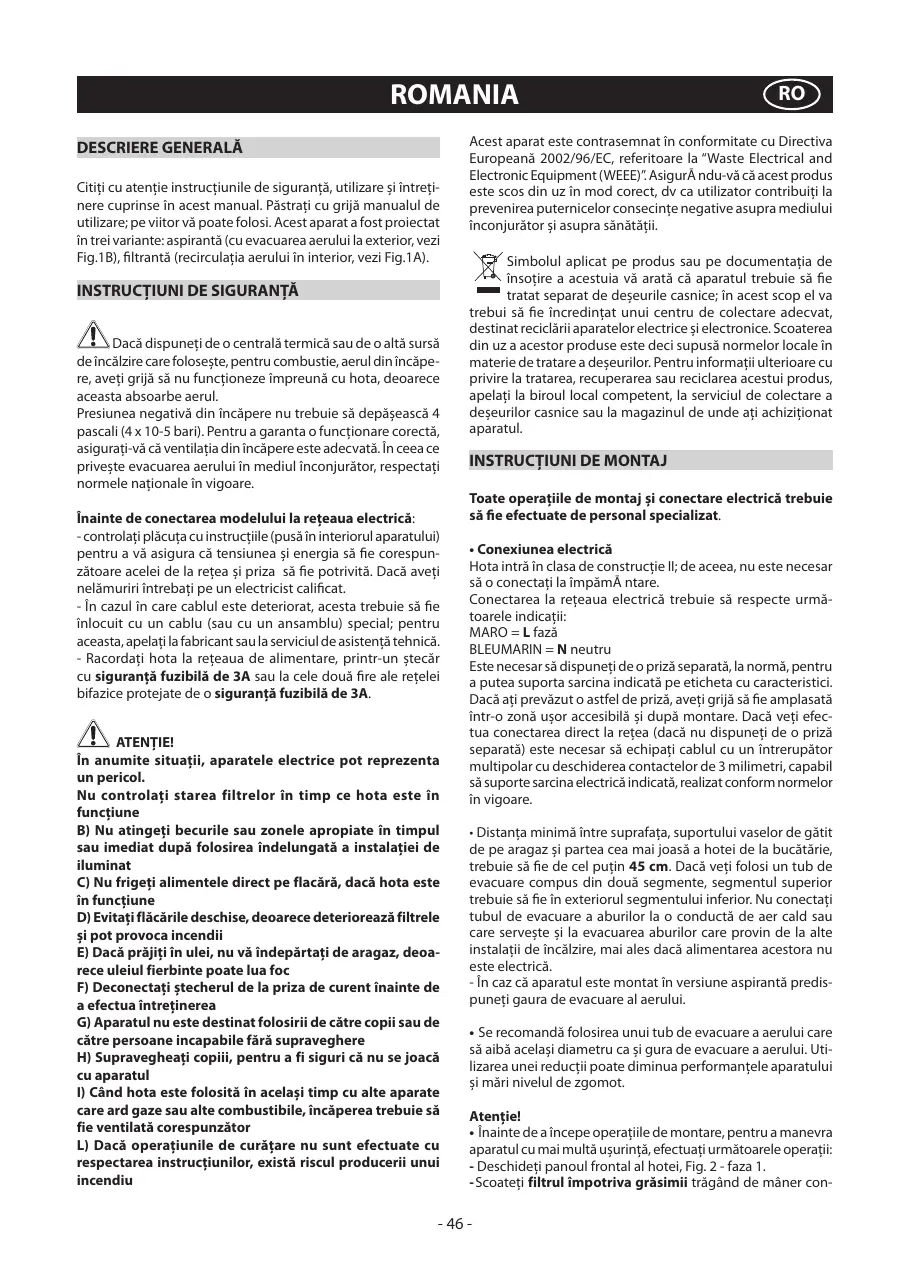

ROMANIA DESCRIERE GENERALĂ Citiţi cu atenţie instrucţiunile de siguranţă, utilizare şi întreţinere cuprinse în acest manual. Păstraţi cu grijă manualul de utilizare; pe viitor vă poate folosi. Acest aparat a fost proiectat în trei variante: aspirantă (cu evacuarea aerului la exterior, vezi Fig.1B), filtrantă (recirculaţia aerului în interior, vezi Fig.1A).

INSTRUCŢIUNI DE SIGURANŢĂ Dacă dispuneţi de o centrală termică sau de o altă sursă de încălzire care foloseşte, pentru combustie, aerul din încăpere, aveţi grijă să nu funcţioneze împreună cu hota, deoarece aceasta absoarbe aerul. Presiunea negativă din încăpere nu trebuie să depăşească 4 pascali (4 x 10-5 bari). Pentru a garanta o funcţionare corectă, asiguraţi-vă că ventilaţia din încăpere este adecvată. În ceea ce priveşte evacuarea aerului în mediul înconjurător, respectaţi normele naţionale în vigoare. Înainte de conectarea modelului la reţeaua electrică: - controlaţi plăcuţa cu instrucţiile (pusă în interiorul aparatului) pentru a vă asigura că tensiunea şi energia să fie corespunzătoare acelei de la reţea şi priza să fie potrivită. Dacă aveţi nelămuriri întrebaţi pe un electricist calificat. - În cazul în care cablul este deteriorat, acesta trebuie să fie înlocuit cu un cablu (sau cu un ansamblu) special; pentru aceasta, apelaţi la fabricant sau la serviciul de asistenţă tehnică. - Racordaţi hota la reţeaua de alimentare, printr-un ştecăr cu siguranţă fuzibilă de 3A sau la cele două fire ale reţelei bifazice protejate de o siguranţă fuzibilă de 3A. ATENŢIE! În anumite situaţii, aparatele electrice pot reprezenta un pericol. Nu controlaţi starea filtrelor în timp ce hota este în funcţiune B) Nu atingeţi becurile sau zonele apropiate în timpul sau imediat după folosirea îndelungată a instalaţiei de iluminat C) Nu frigeţi alimentele direct pe flacără, dacă hota este în funcţiune D) Evitaţi flăcările deschise, deoarece deteriorează filtrele şi pot provoca incendii E) Dacă prăjiţi în ulei, nu vă îndepărtaţi de aragaz, deoarece uleiul fierbinte poate lua foc F) Deconectaţi ştecherul de la priza de curent înainte de a efectua întreţinerea G) Aparatul nu este destinat folosirii de către copii sau de către persoane incapabile fără supraveghere H) Supravegheaţi copiii, pentru a fi siguri că nu se joacă cu aparatul I) Când hota este folosită în acelaşi timp cu alte aparate care ard gaze sau alte combustibile, încăperea trebuie să fie ventilată corespunzător L) Dacă operaţiunile de curăţare nu sunt efectuate cu respectarea instrucţiunilor, există riscul producerii unui incendiu

RO Acest aparat este contrasemnat în conformitate cu Directiva Europeană 2002/96/EC, referitoare la “Waste Electrical and Electronic Equipment (WEEE)”. AsigurĀ ndu-vă că acest produs este scos din uz în mod corect, dv ca utilizator contribuiţi la prevenirea puternicelor consecinţe negative asupra mediului înconjurător şi asupra sănătăţii. Simbolul aplicat pe produs sau pe documentaţia de însoţire a acestuia vă arată că aparatul trebuie să fie tratat separat de deşeurile casnice; în acest scop el va trebui să fie încredinţat unui centru de colectare adecvat, destinat reciclării aparatelor electrice şi electronice. Scoaterea din uz a acestor produse este deci supusă normelor locale în materie de tratare a deşeurilor. Pentru informaţii ulterioare cu privire la tratarea, recuperarea sau reciclarea acestui produs, apelaţi la biroul local competent, la serviciul de colectare a deşeurilor casnice sau la magazinul de unde aţi achiziţionat aparatul.

INSTRUCŢIUNI DE MONTAJ Toate operaţiile de montaj şi conectare electrică trebuie să fie efectuate de personal specializat. • Conexiunea electrică Hota intră în clasa de construcţie II; de aceea, nu este necesar să o conectaţi la împămĀ ntare. Conectarea la reţeaua electrică trebuie să respecte următoarele indicaţii: MARO = L fază BLEUMARIN = N neutru Este necesar să dispuneţi de o priză separată, la normă, pentru a putea suporta sarcina indicată pe eticheta cu caracteristici. Dacă aţi prevăzut o astfel de priză, aveţi grijă să fie amplasată într-o zonă uşor accesibilă şi după montare. Dacă veţi efectua conectarea direct la reţea (dacă nu dispuneţi de o priză separată) este necesar să echipaţi cablul cu un întrerupător multipolar cu deschiderea contactelor de 3 milimetri, capabil să suporte sarcina electrică indicată, realizat conform normelor în vigoare. • Distanţa minimă între suprafaţa, suportului vaselor de gătit de pe aragaz şi partea cea mai joasă a hotei de la bucătărie, trebuie să fie de cel puţin 45 cm. Dacă veţi folosi un tub de evacuare compus din două segmente, segmentul superior trebuie să fie în exteriorul segmentului inferior. Nu conectaţi tubul de evacuare a aburilor la o conductă de aer cald sau care serveşte şi la evacuarea aburilor care provin de la alte instalaţii de încălzire, mai ales dacă alimentarea acestora nu este electrică. - În caz că aparatul este montat în versiune aspirantă predispuneţi gaura de evacuare al aerului. • Se recomandă folosirea unui tub de evacuare a aerului care să aibă acelaşi diametru ca şi gura de evacuare a aerului. Utilizarea unei reducţii poate diminua performanţele aparatului şi mări nivelul de zgomot. Atenţie! • Înainte de a începe operaţiile de montare, pentru a manevra aparatul cu mai multă uşurinţă, efectuaţi următoarele operaţii: - Deschideţi panoul frontal al hotei, Fig. 2 - faza 1. - Scoateţi filtrul împotriva grăsimii trăgând de mâner con-

form indicaţiilor din Fig. 2 - faza 2. • Fixare pe perete: Trasaţi latura inferioară a hotei şa perete ţinând cont de măsurile indicate în Fig.3 şi de distanţa minimă de la planul de lucru. - Însemnaţi şi găuriţi respectând distanţele indicate în Fig.3. - Fixaţi cele 4 dibluri cu expansiune A Fig.3. - Fixaţi suportul C pe perete cu ajutorul celor 2 şuruburi B Fig.3. - Fiţi atenţi ca cele 2 şuruburi pentru nivelare D să nu fie strânse, Fig. 4 - faza 2.a. - Luaţi hota, înclinaţi-o şi fixaţi-o de suport conform indicaţiilor din Fig. 4 - faza 1. - Odată ce aţi poziţionat structura blocaţi-o de suport introducând piuliţa în şurub, Fig. 4 - faza 2. - Trageţi piuliţa cu o cheie, menţinând un spaţiu minim de 3 mm între piuliţă şi suport, conform indicaţiilor din Fig. 4 - faza 3. - Aşezaţi aparatul în poziţie perfect orizontală cu ajutorul celor două şuruburi de nivelare D Fig. 5 - faza 1. - După efectuarea reglării, fixaţi hota definitiv cu ajutorul şuruburilor B şi piuliţelor C, Fig. 5 - faza 2-3. - În funcţie de tipul peretelui (de ex. beton armat, ghipscarton) folosiţi şuruburile sau diblurile adecvate. Dacă hota a fost livrată cu şuruburile sau diblurile respective, controlaţi dacă acestea se potrivesc, într-adevăr, cu tipul de perete pe care o veţi monta. • Atenţie! Înainte de instalarea şemineelor decorative fixaţi cutia instalaţiei electrice E. - Ridicaţi cutia instalaţiei electrice, Fig. 6 - faza 1. Aşezaţi suportul E în dreptul celor 3 şuruburi G deja pregătite şi strângeţi-le conform indicaţiilor din Fig. 6 - faza 2 - 3 - 4. • Instalare pentru modele cu cămine decorative: Versiune cu aspirare Prevedeţi alimentarea electrică în cadrul dimensiunilor căminului decorativ. Reglaţi lăţimea bridei de suport a căminului decorativ superior (Fig.7). Apoi fixaţi-o la perete pentru a fi pe aceeaşi axă cu hota dvs. cu şuruburile A şi respectând distanţa indicată în Fig.7. Conectaţi, printr-un tub flexibil L, flanşa F la orificiul de evacuare aer (Fig.8). A se inlatura folia protectoare de pe horn avand manusi si fiind atenti a nu se zgaria. (Fig.9). Introduceţi coşul decorativ superior în interiorul coşului decorativ inferior şi aşezaţi-le deasupra hotei (Fig.10). Desprindeţi căminul decorativ superior până la bridă şi fixaţi-l cu şuruburile B (Fig.7). Pentru a schimba hota de la varianta aspirantă la varianta filtrantă, apelaţi la vânzător pentru furnizarea filtrelor de carbon activ; pentru montajul acestora, urmăriţi instrucţiunile. • Varianta filtrantă: Instalaţi hota şi cele două segmente de coloană după indicaţiile din paragraful precedent. Pentru montarea racordului filtrant citiţi cu atenţie instrucţiunile din setul de montaj. Dacă nu este prevăzut din dotare, apelaţi la vĀ nzător pentru furnizarea lui ca accesoriu. Filtrurile trebuie sa fie puse la grupul de aspiratie care sunt înauntrul hotei si fixati în mijlocul acesteia cu o rotatie de 90 de grade pĀ na la declansarea opririi ( Fig. 2 - faza 3).

UTILIZARE ŞI ÎNTREŢINERE • Se recomandă să porniţi hota înainte de a începe coacerea alimentelor. Lăsaţi hota în funcţiune 15 minute după

stingerea aragazului, pentru a elimina complet mirosul de mâncare. Funcţionarea corectă a hotei depinde de întreţinerea ei în mod periodic, conform indicaţiilor; o atenţie mărită trebuie acordată filtrului degresant şi filtrului de carbon activ ( Fig. 2 - faza 3). • Filtrul degresant capturează suspensiile de grăsime din aer şi de aceea se poate deseori obtura, în funcţie de folosirea aparatului. - Pentru a elimina posibilitatea declanşării unui incendiu, la maxim 2 luni este necesar să spălaţi filtrele degresante, chiar şi în maşina de spălat vase. - După câteva cicluri de spălare, culoarea filtrelor se poate modifica. Acest lucru nu vă dă îndreptăţeşte să înaintaţi reclamaţii sau să solicitaţi înlocuirea lor. Dacă nu respectaţi exact instrucţiunile de înlocuire sau curăţire, există riscul ca filtrele degrasante să ia foc. • Filtrele din cărbune activ purifică aerul, care va fi repus în circulaţie în bucătărie. Filtrele nu pot fi spălate sau recondiţionate; se recomandă înlocuirea lor la maxim patru luni. Gradul de saturare al filtrului depinde de timpul de folosire a hotei, de tipul de bucătărie şi de frecvenţa operaţiilor de întreţinere a filtrului degresant. • Curăţaţi hota des, atât pe interior cât şi pe exterior, cu ajutorul unei lavete îmbibate în cu un detergent neutru, neabraziv. • Instalatia de lumină este proiectata numai pentru folosirea ei în timpul gatitului si nu pentru a asigura iluminarea generală a îbucătăriilor. Utilizarea îndelungată a sistemului de iluminat reduce considerabil durata medie a becurilor LED. • Înlocuire becuri LED (Fig.11): Dacă versiunea aparatului este cu becuri LED pentru înlocuire este necesară intervenţia unui tehnician specializat. • Comenzi (Fig.12): - Pentru a activa funcţiile aşezaţi mâna în faţa senzorului la o distanţă de maxim 8 cm. Senzori: 1 - Led = becul se aprinde sau se stinge de fiecare dată când senzorul este activat. 2 - Emiţător de infraroşii IRED = acest senzor emite lumină infraroşie în timpul trecerii curentului electric. 3 - Receptor = acest senzor primeşte semnalul reflectat de lumina infraroşie. Senzor A = Activează funcţia "ON/OFF" sau funcţia Cleaning mode”. - ON/OFF Activează sau dezactivează toate funcţiile. - Pentru a o activa puneţi mâna în faţa senzorului. - Când LED-ul se aprinde, funcţiile hotei sunt gata pentru a fi activate. Atenţie! dacă funcţionarea hotei este întreruptă prin intermediul senzorului respectiv şi nu se activează niciuna dintre celelalte funcţii în termen de 10 minute, hota intră în OFF în mod automat. Prin urmare, dacă doriţi să reporniţi hota, trebuie să puneţi mâna în faţa senzorului A (on/off ). - Pentru a dezactiva funcţia, repetaţi operaţiunea. - Cleaning Mode Activează modalitatea de siguranţă pentru curăţare. Blochează toate funcţiile pentru a preveni pornirea accidentală în timpul operaţiilor de curăţare efectuate în faţa hotei. - Pentru a activa funcţia aşezaţi o mână în faţa senzorului timp de aproximativ 4 secunde.

- Când LED-ul se aprinde urmat de un semnal sonor multiplu, funcţia este activă. - Pentru a dezactiva funcţia repetaţi operaţia. Senzor B = Activează funcţia “TIMER” sau funcţia “CLEAN AIR”. - Timer la orice viteză activată (cu excepţia vitezei Intensive), prin activarea senzorului B, se activează funcţia Timer. - LED-ul corespunzător senzorului B rămâne aprins urmat de un semnal sonor, fapt ce indică activarea funcţiei. - După 15 minute, la sfârşitul contorizării, hota se opreşte (motorul şi eventualele lumini aprinse). - Dacă se doreşte dezactivarea funcţiei înaintea celor 15 minute, activaţi senzorii A sau B. - Clean Air Această funcţie pune motorul în funcţiune timp de 10 minute la fiecare oră la prima viteză pentru recircularea aerului din ambient. - Se activează prin aşezarea mâinii în faza senzorului B, LED-ul corespunzător se aprinde urmat de un semnal sonor, fapt ce indică activarea funcţiei. - motorul porneşte timp de 10 minute la fiecare oră la prima viteză, timp în care LED-ul corespunzător senzorului B şi C rămâne aprins fix. În restul de 50 minute, când motorul nu este în funcţiune, toate LED-urile sunt stinse. - Dacă se doreşte dezactivarea funcţiei, activaţi senzorii A sau B. Atenţie: cu funcţia "clean air" toate funcţiile sunt dezactivate cu excepţia LUMINILOR şi a senzorului OFF.

- Saturaţia filtrelor antigrăsime / cărbune activ: După 30 de ore de funcţionare, LED-ul corespunzător senzorului G începe să pâlpâie intermitent cu o frecvenţă de 2 secunde; acest lucru indică faptul că trebuie spălate filtrele antigrăsime. După 120 de ore de funcţionare, LED-ul corespunzător senzorului G începe să pâlpâie intermitent cu o frecvenţă de 1 secundă; acest lucru indică faptul că trebuie înlocuite filtrele cu cărbune activ. După curăţarea filtrului trebuie resetată memoria electronică: aşezaţi mâna în faţa senzorului G; numărătoarea celor 30h/120h porneşte de la zero.

PRODUCĂTORUL ÎŞI DECLINĂ ORICE RESPONSABILITATE PENTRU DAUNELE PROVOCATE PRIN NERESPECTAREA INSTRUCŢIUNILOR DE MAI SUS Senzor C = PRIMA VITEZĂ. Motorul porneşte la prima viteză şi se activează aşezând mâna în dreptul senzorului C. - Funcţia este activă când LED-ul corespunzător senzorului se aprinde urmat de un semnal sonor. Senzor D = A DOUA VITEZĂ. Motorul porneşte la a doua viteză şi se activează aşezând mâna în dreptul senzorului D. - Funcţia este activă când LED-ul corespunzător senzorului se aprinde urmat de un semnal sonor. Senzor E = A TREIA VITEZĂ. Motorul porneşte la a treia viteză şi se activează aşezând mâna în dreptul senzorului E. - Funcţia este activă când LED-ul corespunzător senzorului se aprinde urmat de un semnal sonor. Senzor F = VITEZĂ INTENSIVĂ (BOOSTER). Cu motorul în funcţie la orice viteză, prin activarea senzorului F este activată viteza INTENSIVĂ (a 4-a viteză) timp de 10 minute - Funcţia este activă când LED-ul corespunzător senzorului se aprinde urmat de un semnal sonor. - Cu funcţia activă LED-ul rămâne aprins fix în timp ce ledul corespunzător vitezei setate în precedenţă se stinge. - La sfârşitul celor 10 minute, hota revine automat la a treia viteză. - Dacă se doreşte dezactivarea funcţiei înaintea celor 10 minute, activaţi senzorii A sau F. Viteza INTENSIVĂ se activează şi cu hota oprită. Senzor G = Pornirea şi stingerea LUMINII, indică SATURAŢIA FILTRELOR. - Lumini pentru a aprinde luminile aşezaţi mâna în dreptul senzorului G.
