BEDIENUNGSANLEITUNG NK86NOV9MSR/UR SAMSUNG

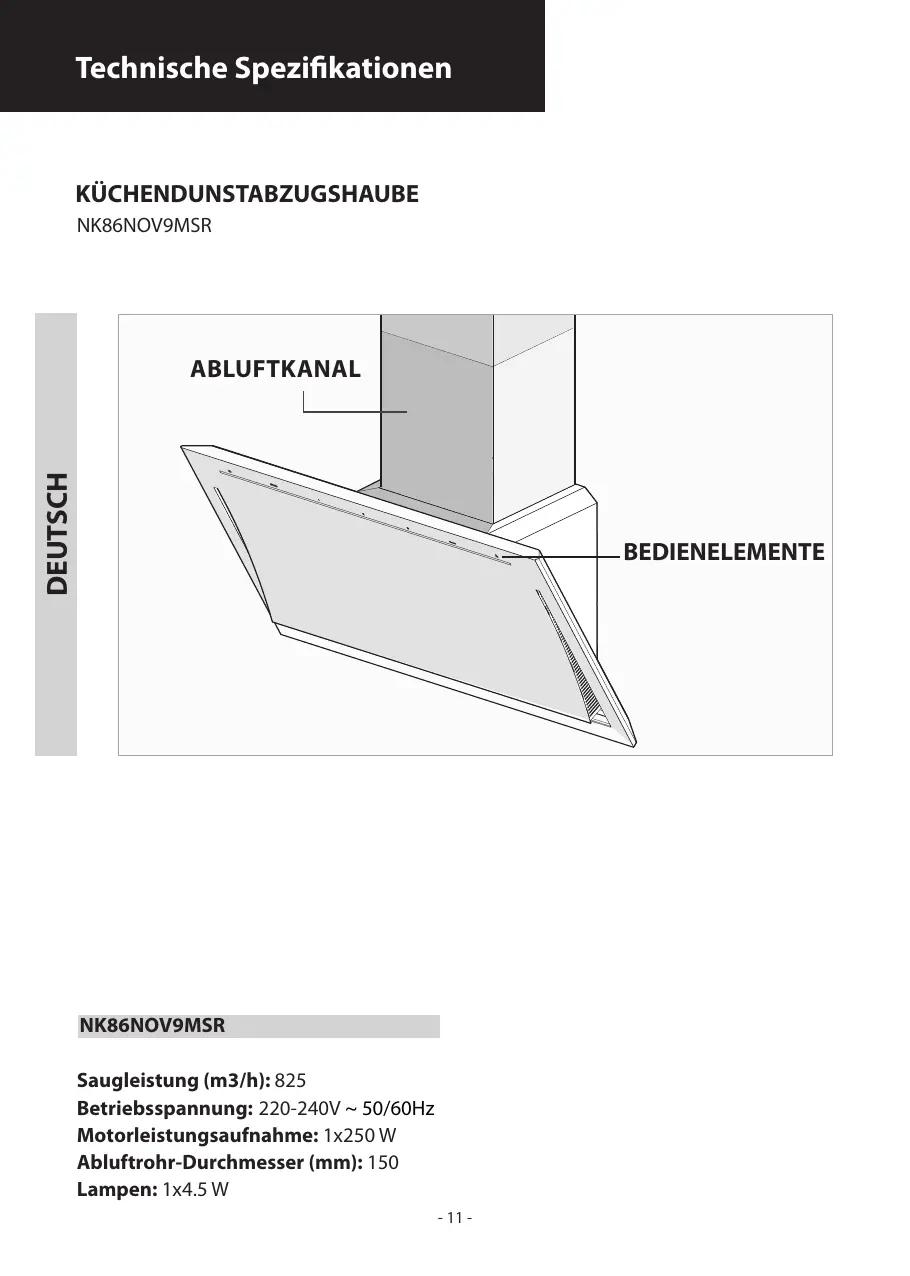

Technische Spezifikationen

KÜCHENDUNSTABZUGSHAUBE NK86NOV9MSR DEUTSCH ABLUFTKANAL BEDIENELEMENTE NK86NOV9MSR Saugleistung (m3/h): 825 Betriebsspannung: 220-240V ~ 50/60Hz Motorleistungsaufnahme: 1x250 W Abluftrohr-Durchmesser (mm): 150 Lampen: 1x4.5 W - 11 -

DEUTSCH D L) Es besteht Brandgefahr, wenn die Reinigung nicht entsprechend den Anweisungen durchgeführt wird.

ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung zum späteren Nachschlagen von Informationen aufbewahren. Dieses Gerät wurde für den Umluftbetrieb (innerer Luftumlauf - Abb. 1A) und den Abluftbetrieb (Luftausscheidung nach außen - Abb. 1B) konstruiert.

SICHERHEITSHINWEISE Vorsicht ist geboten, wenn gleichzeitig eine Dunstabzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Dunstabzugshaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (0,04 mbar) nicht übersteigen. Um einen sicheren Betrieb der Dunstabzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach außen müssen die nationalen Vorschriften eingehalten werden. • Vor Anschluss des Modells an das Stromnetz: - Überprüfen Sie das Typenschild an der Geräteinnenseite, um sicherzustellen, dass Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker. - Sollte das Netzkabel beschädigt sein, ist es durch ein anderes beim Hersteller oder dessen Kundendienst erhältliches Kabel oder einen speziellen Bausatz zu ersetzen. - Schließen Sie das Netzkabel des Geräts an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an. Achtung! Elektrogeräte können unter gewissen Umständen gefährlich sein! A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist. B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren. C) Speisen niemals unter der Dunstabzugshaube flambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können. E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern. F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen. G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden. H) Kleine Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen. I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Dieses Elektro-Haushaltsgerät ist entsprechend der EURichtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten. Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkauftsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

INSTALLATIONSANLEITUNG Montage und Anschluss müssen von einem Fachmann durchgeführt werden. • Elektroanschluss: Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L Leitung BLAU = Neutrale Linie Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Dunstabzugshaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist (Anschluss an eine Standard-Schutzkontaktsteckdose). Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden. • Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf dem Kochfeld und dem unteren Teil der Dunstabzugshaube muss mindestens 45 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Dunstabzugshaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. - Sollte das Gerät mit Abzugsvorrichtung montiert werden,

bereiten Sie eine Luftabzugsöffnung vor. Es empfiehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aaufweist wie die Luftabzugsöffnung. Die Verwendung eines Reduzierstücks könnte die Leistungen des Geräts beeinträchtigen und das Betriebsgeräusch erhöhen. Achtung! • Vor der Ausführung der Montagearbeiten sind für eine einfache Handhabung der Dunstabzugshaube folgende Eingriffe auszuführen: - Die vordere Wand der Abzugshaube öffnen Abbildung 2 - Schritt 1. - Das Aluminiumpaneel durch Ziehen des Griffs entfernen, siehe Abbildung 2 - Schritt 2. • Wandbefestigung Die Unterseite der Dunstabzugshaube an der Wand vorzeichnen und dabei die in Abb. 3 angegebenen Maße sowie den Mindestabstand von der Kochfläche berücksichtigen. - Die Bohrungen unter Berücksichtigung der in Abb. 3 angegebenen Höhen anreißen und ausführen. - Vier Spreizdübel A befestigen; Abb. 3. - Bügel C mit den 2 Schrauben B an der Wand befestigen (Abb. 3). - Acht geben, Darauf achten, dass die 2 Nivellierschrauben D nicht angezogen sind Abbildung 4 - Schritt 2.a. - Die Abzugshaube nehmen, sie kippen und an den Bügel einhaken, wie in Abbildung 4 - Schritt 1 gezeigt. - Die Struktur nach ihrer Positionierung durch Einsetzen der Mutter in die Schraube am Bügel befestigen Abbildung 4 - Schritt 2. - Die Mutter mit einem Schlüssel anziehen, dabei einen Mindestabstand von 3mm zwischen Mutter und dem Bügel einhalten, wie in Abbildung 4 - Schritt 3 gezeigt. - Das Gerät in waagerechter Position durch Betätigung der beiden Nivellierschrauben D ausrichten; Abb. 5 - Schritt 1. - Nach erfolgter Einstellung die Dunstabzugshaube mit den Schrauben B und den Muttern C endgültig befestigen Abbildung 5 - Schritt 2-3. - Verwenden Sie zur Geräteinstallation Schrauben und Dübel, die für die jeweilige Wandart geeignet sind (zum Beispiel: Betonwände, Wände aus Gipspappe usw.). Sollten die Schrauben und Dübel als Geräteausstattung mitgeliefert werden, stellen Sie bitte sicher, dass diese für die Art der Wand, an die das Gerät montiert werden soll, geeignet sind. • Achtung! Vor Beginn der Installation der Kaminverkleidung den elektrischen Schaltkasten befestigen E. - den elektrischen Schaltkasten anheben Abbildung 6 Schitt 1. Den Bügel E auf Höhe der 3 Schrauben positionieren, G die bereits auf dem Kasten vorinstalliert sind und sie festdrehen Abbildung 6 - Schritt 2 - 3 - 4. • Installation von modellen mit dekorkamin - Abluftversion Legen Sie den Stromanschluss im Inneren des Dekorkamins. Regulieren Sie die Breite des Haltebügels des oberen Anschlusses (Abb. 7). Befestigen Sie ihn dann mit Hilfe der Schrauben A so an der Decke, dass er auf einer Achse mit der Dunstabzugshaube liegt; beachten Sie hierbei den angegebenen Abstand von der Decke (Abb. 7). Verbinden Sie über ein Flex-Rohr L den Flansch F mit der Luftabzugsöffnung (Abb. 8). Ziehen Sie zum Abnehmen der Schutzfolie vom Kamin

Handschuhe an und achten Sie darauf, dass er keine Kratzer erhält. (Abb. 9). Stecken Sie den oberen Kamin in den unteren und setzen Sie das Gehäuse auf (Abb. 10). Schieben Sie den oberen Kamin bis zum Haltebügel und befestigen Sie ihn mit den Schrauben B (Abb. 7). Zur Verwandlung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Händler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen. • Umluftbetrieb: Die Dunstabzugshaube und unteres und oberes Schachtteil laut den Anweisungen des Abschnitts über die Montage der Dunstabzugshaube für den Abluftbetrieb installieren. Zur Montage des Filteranschlussstücks die dem Set beiliegenden Anweisungen befolgen. Wurde das Set nicht mitgeliefert, beim Händler als Zubehör bestellen.Die Filter müssen am Ansaugaggregat angebracht werden, das sich im Innern der Dunstabzugshaube befindet, wobei sie nach ihr ausgerichtet werden; dazu um 90 Grad drehen, bis ein Stoppen spürbar ist (Abb.2 Schritt 3).

BENUTZUNG UND WARTUNG • Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters (Abb. 2 - Schritt 3). • Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden. - Um der Brandgefahr vorzubeugen, müssen die Fettfilter mindestens alle zwei Monate gereinigt werden. Das geht auch in der Spülmaschine. - Nach einigen Waschgängen können Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz. Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden. • Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Der Verbrauch der Aktivkohle hängt von der mehr oder minder langen Betriebszeit der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettfilters ab. • Reinigen Sie die Dunstabzugshaube innen und außen regelmäßig mit einem mit Spiritus oder einem neutralen Flüssigreiniger befeuchteten Tuch ohne Scheuermittel. • Die Beleuchtung der Dunstabzugshaube ist dazu gedacht, während des Kochvorgangs eingesetzt zu werden. Wird die Beleuchtung lange Zeit angelassen, wird die durchschnittliche Lebensdauer der LED-Leuchte erheblich verringert. • Auswechseln der LED-Lampen (Abb. 11) Wenn die Geräteversion eine LED Lampe vorsieht, muss diese von einem spezialisiertem Techniker ausgewechselt werden.

• Bedienelemente (Abb. 12): - Zur Aktivierung der Funktionen die Hand mit einem Abstand von maximal 8 cm vor dem Sensor positionieren. Sensoren: 1 - Led = die Lampe schaltet sich bei jeder Auslösung des Sensors ein und aus. 2 - Infrarotsender IRED = Dieser Sensor strahlt beim Stromdurchfluss infrarotes Licht aus. 3 - Empfänger = dieser Sensor empfängt das vom infraroten Licht reflektierte Signal. Sensor A = Aktiviert die Funktion "ON/OFF" oder die Funktion Cleaning mode”. - ON/OFF Schaltet die Funktionen ein oder aus. - Um sie zu aktivieren, die Hand vor den Sensor halten. - Wenn das LED sich einschaltet, sind die Funktionen der Abzugshaube einschaltbereit. Achtung! wenn der Betrieb der Abzugshaube durch den Sensor unterbrochen wird und sich keine andere Funktion innerhalb von 10 Minuten einschaltet geht die Haube automatisch in OFF. Daher muss für eine Neueinschaltung der Abzugshaube die Hand vor den Sensor A (on/off ) gehalten werden. - Zum Ausschalten der Funktion, den Vorgang wiederholen. - Cleaning Mode Blockiert alle Funktionen, um unbeabsichtigte Einschaltungen während der Reinigungsarbeiten des Produktes zu vermeiden. - Für die Aktivierung Hand für circa 4 Sekunden vor dem Sensor positionieren. - Wenn sich die LED gefolgt von einem mehrfachen akustischen Signal einschaltet, ist die Funktion aktiv. - Zur Deaktivierung Schritt wiederholen. Sensor B = Aktiviert die Funktion „TIMER” oder die Funktion „CLEAN AIR”. - Timer Bei allen Geschwindigkeiten (ausschließlich der intensiven) wird bei Aktivierung des Sensors B die Timer-Funktion aktiviert. - Die dem Sensor B entsprechende LED schaltet sich gefolgt von einem akustischem Signal ein, was bedeutet, dass die Funktion aktiv ist. - Nach 15 Minuten, nach der Zählung, schaltet sich die Haube aus (Motor und eventuell eingeschaltete Leuchten). - Soll die Funktion vor Ablauf der 15 Minuten deaktiviert werden, die Sensoren A oder B aktivieren. - Clean Air Diese Funktion startet den Motor einmal pro Stunde für 10 Minuten mit der ersten Geschwindigkeitsstufe für eine korrekte Luftzirkulation im Raum. - Wird durch Positionierung der Hand vor dem Sensor B aktiviert; die entsprechende LED schaltet sich gefolgt von einem akustischem Signal ein; dies bedeutet, dass die Funktion aktiviert ist. - Der Motor schaltet sich einmal pro Stunde für 10 Minuten mit der ersten Geschwindigkeitsstufe ein, währenddessen die dem Sensor B und C entsprechende LED dauerhaft eingeschaltet bleibt. In den verbleibenden 50 Minuten, wenn der Motor nicht in Betrieb ist, sind alle LEDs ausgeschaltet. - Soll die Funktion deaktiviert werden, die Sensoren A oder B aktivieren. Achtung: Mit der Funktion „Clean Air" sind alle Funktionen deaktiviert mit Ausnahme der LICHTER und dem Sensor OFF.

Sensor C = ERSTE GESCHWINDIGKEITSSTUFE. Der Motor schaltet sich mit der ersten Geschwindigkeitsstufe ein und wird bei Positionierung der Hand vor Sensor C aktiviert. - Die Funktion ist aktiviert, wenn sich die dem Sensor entsprechende LED gefolgt von einem akustischen Signal einschaltet. Sensor D = ZWEITE GESCHWINDIGKEITSSTUFE. Der Motor schaltet sich mit der zweiten Geschwindigkeitsstufe ein und wird bei Positionierung der Hand vor Sensor D aktiviert. - Die Funktion ist aktiviert, wenn sich die dem Sensor entsprechende LED gefolgt von einem akustischen Signal einschaltet. Sensor E = DRITTE GESCHWINDIGKEITSSTUFE. Der Motor schaltet sich mit der dritten Geschwindigkeitsstufe ein und wird bei Positionierung der Hand vor Sensor E aktiviert. - Die Funktion ist aktiviert, wenn sich die dem Sensor entsprechende LED gefolgt von einem akustischen Signal einschaltet. Sensor F = INTENSIVE GESCHWINDIGKEIT (BOOSTER). Ist der Motor in Betrieb schaltet sich bei Aktivierung des Sensors F für 10 Minuten die INTENSIVE GESCHWINDIGKEIT ein (4. Geschwindigkeitsstufe), egal welche Geschwindigkeit eingestellt ist. - Die Funktion ist aktiviert, wenn sich die dem Sensor entsprechende LED gefolgt von einem akustischen Signal einschaltet. - Bei aktivierter Funktion bleibt die LED dauerhaft eingeschaltet, wohingegen sich die LED der zuvor eingestellten Geschwindigkeit ausschaltet. - Nach den 10 Minuten schaltet die Haube auf die dritte Geschwindigkeitsstufe. - Soll die Funktion vor Ablauf der 10 Minuten deaktiviert werden, die Sensoren A oder B verwenden. Die INTENSIVE Geschwindigkeit wird auch bei ausgeschalteter Haube aktiviert. Sensor G = Schaltet das LICHT ein und aus und zeigt den SÄTTIGUNGSGRAD DER FILTER an. - Beleuchtung Zur Einschaltung der Lichter die Hand vor dem Sensor G positionieren. - Sättigung Entfettungsfilter/Aktivkohlefilter: Nach 30 Betriebsstunden beginnt die LED des Sensors G mit einer Frequenz von 2 Sekunden zu blinken; dies bedeutet, dass die Entfettungsfilter gereinigt werden müssen. Nach 120 Betriebsstunden beginnt die LED des Sensors G mit einer Frequenz von 1 Sekunde zu blinken; dies bedeutet, dass die Aktivkohlefilter gereinigt oder ersetzt werden müssen. Ist der gereinigte Filter wieder eingesetzt, muss der elektronische Speicher zurückgesetzt werden. Hierfür die Hand vor dem Sensor G positionieren und die Einstellung der 30 h bzw. 120 h startet erneut ab Null. FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
