NÁVOD K OBSLUZE NK86NOV9MSR/UR SAMSUNG

PL OKAP ZASYSAJĄCY - Instrukcja obsługi

CZ ODSAVAČ PAR – Uživatelská příručka

SK ODSÁVAČ PÁR - Návod na použitie

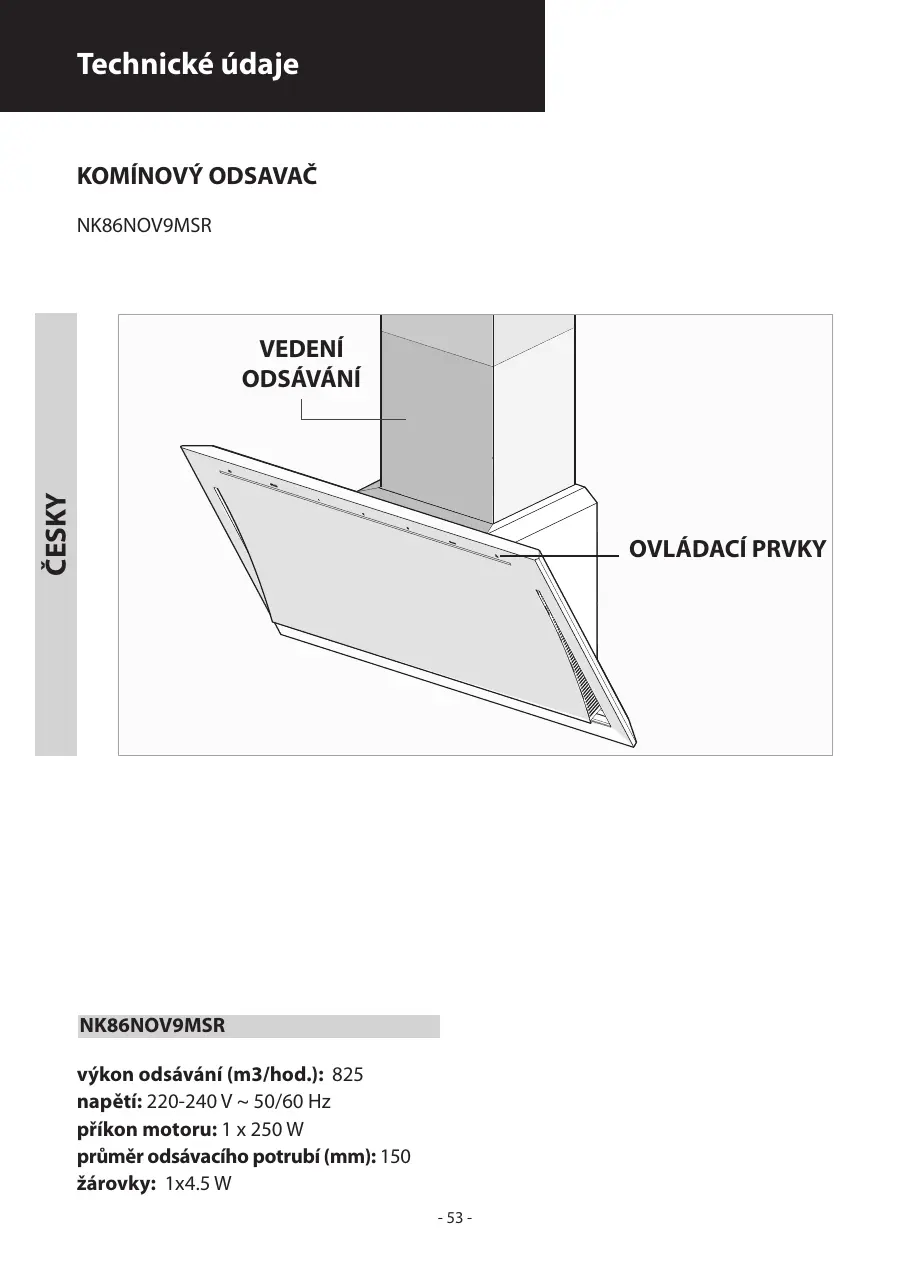

Technické údaje KOMÍNOVÝ ODSAVAČ NK86NOV9MSR

ČESKY VEDENÍ ODSÁVÁNÍ

OVLÁDACÍ PRVKY NK86NOV9MSR výkon odsávání (m3/hod.): 825 napětí: 220-240 V ~ 50/60 Hz příkon motoru: 1 x 250 W průměr odsávacího potrubí (mm): 150 žárovky: 1x4.5 W - 53 -

ČESKY ÚVOD’ Přečtěte si pozorně obsah návodu, protože poskytuje důležité informace týkající se bezpečné instalace, používání i údržby zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu. Přístroj je určen k odsávání (odvádění vzduchu ven – Obr.1B), filtrování (recyklace vzduchu v místnosti – Obr.1A).

BEZPECNOSTNÍ OPATRENÍ 1. Vyžaduje se opatrnost, jestliže jsou současně v činnosti odsávač par a jiný hořák nebo tepelné zařízení závisející na vzduchu místnosti a napájené jinou energií než elektrickou, protože odsávač par spotřebovává vzduch z okolí, který hořák nebo jiné tepelné zařízení potřebují ke spalování. Negativní tlak nesmí překročit 4Pa (4x10–5 bar). K bezpečnému provozu je tedy nutná odpovídající ventilace místnosti. Při odvádění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy Vaší země. Před napojením modelu na elektrickou síť: - Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a rovněž zásuvka je vhodná. V případě jakékoliv pochyby se poraďte s kvalifikovaným elektrikářem. - Je-li napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sadou, které jsou k dispozici u výrobce nebo v jeho servisním středisku. - Připojte zařízení k napájení prostřednictvím zástrčky s pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným pojistkou 3A. 2. Upozornění! V některých situacích mohou být elektrická zařízení zdrojem nebezpečí. A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti. B) Nedotýkejte se žárovek a přilehlých prostor během dlouhodobého použití osvětlení nebo bezprostředně po něm. C) Je zakázáno připravovat jídla na plameni pod odsavačem. D) Vyhněte se použití volných plamenů, protože poškozují filtry a mohou způsobit požár. E) Udržujte neustále pod kontrolou smažení jídel, aby se zabránilo vznícení rozpáleného oleje. F) Před zahájením údržby odpojte zástrčku ze zásuvky elektrického rozvodu. G) Zařízení není určeno pro použití dětmi nebo nesvéprávnými osobami bez dozoru. H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se zařízením. I) Když je odsavač používán současně se zařízeními spalujícími plyn nebo jiná paliva, místnost se musí vhodně větrat. L) Když nebudou řádně provedeny úkony údržby, existuje riziko vzniku požáru. Toto zařízení je označeno v souladu s Evropskou směrnicí 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE).

CZ T ím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví. Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu.Podrobnější informace o zacházení s tímto výrobkem, jeho opětovným použitím a recyklací můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

NÁVOD K INSTALACI Operace spojené s montáží a elektrická napojení musí být provedeny pouze odborným personálem. • Elektrické zapojení Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn. Napojení k elektrické síti musí být provedeno následovně: HNĚDÁ = L vodič MODRÁ = N neutrální vodič Na přívodní kabel, pokud ji již neobsahuje, namontujte zástrčku normalizovanou pro příkon uvedený v technických charakteristikách výrobku. V případě přímého zapojení na elektrickou síť je nezbytné přístroj připojit přes vícepólový spínač s minimální vzdáleností 3 mm mezi rozpojenými kontakty, dostatečně dimenzovaný a odpovídající platným normám. • Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zažízení a nejnižším bodem kuchyňského krytu musí být alespoň 45 cm. Vývod odsavače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je používán k odvádění kouře ze zařízení napájených jinou energií než elektrickou. - V případě montáže přístroje ve verzi odsávače je třeba připravit otvor k evakuaci vzduchu. • Doporučuje se použít trubku pro odvádění vzduchu se stejným průměrem jako hrdlo výstupu vzduchu. Použití redukce by mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost. Pozor! • Před montáží, pro usnadnění manipulace s odsavačem, vykonejte následující operace: - Otevřete přední panel odsavače par obrázek 2 - Fáze 1. - Odstraňte protitukový filtr zatažením za rukojeť, jak je znázorněno na Obr. 2 - fáze 2. • Upevnění na stěnu: Vyznačte na stěně spodní část odsavače, berouc v úvahu rozměry uvedené na Obr.3 a minimální vzdálenost od varní plochy. - Označte a vyvrtejte otvory o příslušných rozměrech uvedených na Obr.3. - Upevněte 4 kotvící hmoždinky A Obr. 3. - Upevněte podpěrnou konzolu C ke zdi pomocí 2 šroubů

B Obr.3. - Dávejte pozor, aby 2 vyrovnávací šrouby D nebyly dotaženy Obr. 4 - fáze 2.a. - Vezměte odsavač par, nakloňte jej a zavěste na držák, jak je znázorněno na Obr. 4 - fáze 1. - Po umístění struktury ji zablokujte k držáku vložením matice do šroubu Obr. 4 - fáze 2. - Dotáhněte matici klíčem, při zachování minimální vzdálenosti 3 mm mezi maticí a držákem, jak je znázorněno na Obr. 4 - Fáze 3. - Vyrovnejte přístroj do horizontální polohy pomocí dvou vyrovnávacích šroubů D Obr. 5 - fáze 1. - Po nastavení upevněte odsavač par pomocí šroubů B a matic C Obr. 5 - fáze 2-3. - Při různých montážích používejte šrouby a rozpěrné kotvy vhodné pro daný druh stěny (např. z betonu, sádrokartonu atd.). V případě, že se šrouby a kotvy dodávají v příslušenství výrobku, se ujistěte, zda jsou vhodné pro daný druh stěny, ke které má být připevněn odsavač. • Pozor! Před pokračováním v instalaci dekorativních komínů připevněte krabici elektrického systému E. - Zvedněte krabici elektrického systému Obr. 6 - fáze 1. Umístěte držák E v odpovědnosti 3 šroubů G nacházejících se již na krabici a zašroubujte je, jak je znázorněno na Obr. 6 - fáze 2 - 3 - 4. • Instalace pro modely s estetickými komíny: Odsávací verze Umístěte elektrické napájení uvnitř rozměrů estetického komínu. Regulujte šířku podpěrné lišty vrchního estetického komínu (Obr.5). Následně ji upevněte na stěnu pomocí šroubů tak, aby byla vyrovnána s osou vašeho odsavače A a respektovala vzdálenost uvedenou na Obr.5. Připojte pomocí flexibilní hadice L, přírubu F k otvoru na odvádění vzduchu (Obr.6). Dávejte pozor, abyste nepoškrábali vývod; při odstraňování ochranné fólie použijte rukavice. (Obr. 7). Vložte vrchní estetický komín dovnitř spodního estetického komínu a umístěte je nad odsavač (Obr.8). Vyjměte vrchní estetický komín až po svorku a upevněte jej pomocí šroubů B (Obr.5). Budete-li chtít změnit funkci zařízení z odsavače na filtrační verzi, vyžádejte si u vašeho prodejce filtry s aktivním uhlíkem a sledujte montážní pokyny. • Filtrační verze: Odsavač a spojovací prvky instalovat tak, jak je uvedeno v bodu, který se týká montáže krytu ve verzi odsavače. Při montáži filtrační vložky se řiďte pokyny obsaženými v balení. Není-li souprava ve výbavě, objednejte ji u svého dodavatele jako příslušenství. Filtry musí být aplikovány na odsávací skoupine umístené uvnitr krytu v jeho stredu a je treba jimi otácet o 90 stupnu až do zastavovacího kliknutí (Obr. 2 - fáze 3).

POUŽITÍ A ÚDRŽBA • Doporučujeme uvést zařízení do činnosti ještě před zahájením přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení v činnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapáchající vzduch. Správná činnost odsavače je podmíněna správnou a nepřetržitou údržbou; zvláštní pozornost je třeba věnovat protitukovému filtru a filtru s aktivním uhlím (Obr. 2 - fáze 3).

• Protitukový filtr má za úkol zachycovat mastné částice nacházející se ve vzduchu, proto je v průběhu proměnné doby vystaven ucpávání; tato doba závisí na používání zařízení. - Aby se předešlo nebezpečí případného požáru, maximálně každé 2 měsíce je třeba umýt protitukové filtry; k tomuto účelu je možné použít i myčku nádobí. - Po několika umytích může dojít je změně barvy. Tato skutečnost neumožňuje podání reklamace za účelem jejich výměny. V případě nedodržení pokynů pro výměnu a mytí protitukových filtrů se může vyskytnout riziko jejich zapálení. • Filtry s aktivním uhlím slouží k čištění vzduchu, který se znovu vhání do okolního prostředí. Filtry se nesmí mýt ani regenerovat a musí se měnit maximálně každé čtyři měsíce. Nasycení aktivního uhlí závisí na krátkodobém nebo déletrvajícím používání zařízení, na druhu sporáku a pravidelnosti, se kterou se provádí vyčištění protitukového filtru. • Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím hadru navlhčeného v denaturovaném nebo neabrazivních tekutých čisticích prostředcích. • Osvětlení je navrženo pro použití během vaření a ne pro dlouhodobější použití za účelem osvětlení okolního prostředí. Dlouhodobé užívání osvětlení snižuje průměrnou délku životnosti žárovek LED. • Výměna žárovek LED (Obr.11): Je-li verze výrobku vybavena žárovkami LED pro jejich výměnu je potřebný zásah specializovaného technika. • Ovládací prvky (Obr.12): - Pro aktivaci funkcí umístěte ruku před senzorem ve vzdálenosti ne větší než 8 cm. Snímače: 1 - Led = žárovka se rozsvítí nebo zhasne pokaždé, když dojde k aktivaci snímače. 2 - Infračervený vysílač IRED = tento snímač vysílá infračervené světlo při průchodu elektrického proudu. 3 - Přijímač = tento snímač přijímá odražený signál infračerveného světla. Snímač A = Aktivuje funkci "ON/OFF" nebo funkci Cleaning mode”. - ON/OFF Aktivuje nebo vypne všechny funkce. - Pro jeho aktivaci umístěte ruku před snímač. - Když se LED rozsvítí, funkce odsavače par jsou připraveny k aktivaci. Pozor! pokud dojde k přerušení provozu odsavače par prostřednictvím příslušného snímače a nedojde k aktivaci žádné funkce do 10 minut, odsavač par se automaticky uvede do stavu OFF. Pokud chcete opětovně spustit odsavač par, je nezbytné umístit ruku před snímač A (on/off ). - Zopakujte operaci pro deaktivaci funkce. - Cleaning Mode Aktivujte režim zabezpečení pro čištění. Zablokujte všechny funkce, aby se zabránilo náhodnému spuštění během čištění v přední části odsavače par. - Pro aktivaci umístěte ruku před senzorem asi na 4 sekundy. - Když se LED rozsvítí a zazní akustický signál, je funkce aktivní. - Pro deaktivaci funkce operaci zopakujte. Senzor B = Aktivuje funkci “TIMER” nebo funkci “CLEAN AIR”. - Timer při jakékoliv rychlosti (kromě Intenzivní rychlosti) se aktivací

senzoru B aktivuje funkce Timer. - LED odpovídající senzoru B zůstane rozsvícená a zazní akustický signál, což znamená, že funkce je aktivní. - Po 15 minutách na konci počítání se odsavač par vypne ( motor a eventuální světla zapnuty ). - Chcete-li deaktivovat funkci dřív než uplyne 15 minut, aktivujte senzory A nebo B. - Clean Air Tato funkce spustí motor na 10 minut každou hodinu, na první rychlosti pro správnou cirkulaci vzduchu v okolním prostředí. - Aktivuje se umístěním ruky před senzorem B, příslušná LED se rozsvítí a zazní akustický signál, což znamená, že funkce je aktivní. - motor se spustí na 10 minut každou hodinu na první rychlosti a během této doby LED odpovídající senzoru B a C zůstane nastálo rozsvícená. Zbylých 50 minut motor neběží, všechny LED jsou zhasnuté. - Chcete-li deaktivovat funkci, aktivujte senzory A nebo B. Pozor: s funkcí “clean air” jsou všechny funkce deaktivovány, kromě SVĚTEL a senzoru OFF.

VÝROBCE ODMÍTÁ JAKOUKOLIV ZODPOVĚDNOST ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH UPOZORNĚNÍ.

Senzor C = PRVNÍ RYCHLOST. Motor se spustí na první rychlosti a umístěním ruky před senzorem C dojde k jeho aktivaci. - Funkce je aktivní, když se LED, odpovídající senzoru, rozsvítí a následuje akustický signál. Senzor D = DRUHÁ RYCHLOST. Motor se spustí na druhé rychlosti a umístěním ruky před senzorem D dojde k jeho aktivaci. - Funkce je aktivní, když se LED, odpovídající senzoru, rozsvítí a následuje akustický signál. Senzor E = TŘETÍ RYCHLOST. Motor se spustí na třetí rychlosti a umístěním ruky před senzorem E dojde k jeho aktivaci. - Funkce je aktivní, když se LED, odpovídající senzoru, rozsvítí a následuje akustický signál. Senzor F = INTENZIVNÍ RYCHLOST (BOOSTER). S motorem spuštěným na jakékoli nastavené rychlosti se aktivací senzoru F zvolí INTENZIVNÍ rychlost (4. rychlost) po dobu 10 minut - Funkce je aktivní, když se LED, odpovídající senzoru, rozsvítí a následuje akustický signál. - Při aktivní funkci zůstane LED rozsvícená nastálo, zatímco LED předchozí nastavené rychlosti se vypne. - Po uplynutí 10 minut se odsavač par nastaví na třetí rychlost. - Chcete-li deaktivovat funkci dřív než uplyne 10 minut, použijte senzory A nebo F. INTENZIVNÍ rychlost se aktivuje i když je odsavač par vypnutý. Senzor G = Zapne a vypne SVĚTLA a označuje SATURACI FILTRŮ. - Světla pro zapnutí světel umístěte ruku před senzorem G. - Saturace protitukové/uhlíkové filtry aktivní: Po 30 hodinách provozu LED senzoru G začne blikat s frekvencí 2 vteřin, což znamená, že je zapotřebí umýt protitukové filtry. Po 120 hodinách provozu LED senzoru G začne blikat s frekvencí 1 vteřiny, což znamená, že je zapotřebí umýt uhlíkové filtry. Po opětovném umístění čistého filtru je nezbytné resetovat elektronickou paměť umístěním ruky před senzorem G a nastavení 30h/120h se spustí od nuly.

Technické údaje KOMÍNOVÝ ODSÁVAČ
