Tipo di prodotto	Cappa aspirante
Marca	SAMSUNG
Modello	NK86NOV9MSR/UR
Tensione di alimentazione	220-240 V ~ 50/60 Hz
Potenza motore	250 W
Potenza di aspirazione	825 m³/h
Illuminazione	1 lampada LED da 4,5 W
Diametro uscita aria	150 mm
Numero di velocità	4 (di cui una intensiva)
Funzioni speciali	Timer 15 min, Clean Air, Modalità sicurezza pulizia
Comandi	Elettronici a sensori infrarossi
Filtro antigrasso	Lavabile in lavastoviglie (ogni 2 mesi)
Filtro a carbone attivo	Non lavabile, da sostituire
Indicatore saturazione filtri	Tramite lampeggio LED (30h/120h)
Classe elettrica	II (doppio isolamento)
Tipo di installazione	A parete, evacuazione esterna o ricircolo
Distanza minima sopra il piano cottura	Conforme alle norme vigenti (vedere manuale)
Manutenzione	Pulizia con panno umido e detergente neutro
Sicurezza	Spegnimento automatico dopo 10 min senza attività, modalità blocco pulizia
Sostituzione lampada LED	Da tecnico specializzato

Domande frequenti - NK86NOV9MSR/UR SAMSUNG

Come installare la cappa NK86NOV9MSR/UR ?

L'installazione deve essere eseguita da personale specializzato. La cappa si fissa al muro con tasselli e viti adatti. Seguire i passaggi del manuale: tracciare il bordo inferiore, forare, fissare il supporto, agganciare la cappa e regolare l'altezza. La distanza minima sopra il piano cottura deve essere rispettata secondo le norme.

Qual è la distanza minima tra la cappa e il piano cottura ?

La distanza minima non è specificamente indicata nel manuale, ma deve essere conforme alle norme vigenti. In genere, per un piano a gas, considerare 65 cm, e per un piano elettrico, 45 cm. Consultare il manuale per i valori esatti.

Come pulire i filtri antigrasso ?

I filtri antigrasso sono lavabili in lavastoviglie o a mano con un detergente neutro. Si consiglia di pulirli ogni 2 mesi per evitare rischi di incendio. Dopo diversi lavaggi possono cambiare colore, il che è normale.

Quando sostituire il filtro a carbone attivo ?

Il filtro a carbone attivo non è né lavabile né rigenerabile. Deve essere sostituito quando la spia di saturazione lampeggia rapidamente (ogni 1 secondo), che corrisponde a circa 120 ore di funzionamento. Utilizzare un filtro adatto, riferimento presso il produttore.

Come resettare l'indicatore di saturazione dei filtri ?

Dopo aver pulito o sostituito i filtri, posizionare la mano davanti al sensore G per alcuni secondi finché il LED non si spegne. La memoria elettronica si azzera per i contatori di 30h (filtro antigrasso) e 120h (carbone attivo).

Cosa fare se la cappa non si accende ?

Verificare prima l'alimentazione elettrica (presa, fusibile). Se la cappa è in modalità sicurezza pulizia, disattivarla posizionando la mano davanti al sensore A per 4 secondi. Se il problema persiste, contattare un tecnico qualificato.

Come attivare la modalità sicurezza pulizia ?

Posizionare la mano davanti al sensore A per circa 4 secondi. Il LED si accende seguito da un segnale acustico multiplo. Questa modalità blocca tutte le funzioni per evitare accensioni accidentali durante la pulizia. Per disattivare, ripetere la stessa operazione.

Cosa significa il lampeggio del LED sul sensore G ?

Un lampeggio lento (ogni 2 secondi) indica che è necessario lavare i filtri antigrasso (30h di funzionamento). Un lampeggio rapido (ogni 1 secondo) indica che è necessario sostituire il filtro a carbone attivo (120h).

Posso lavare il filtro a carbone attivo ?

No, il filtro a carbone attivo non è lavabile. Deve essere sostituito con uno nuovo. Il lavaggio ne distruggerebbe la capacità di filtrazione. Seguire le istruzioni del manuale per la sostituzione.

Come sostituire la lampada LED ?

La sostituzione delle lampade LED deve essere effettuata da un tecnico specializzato. Non tentare di farlo da soli, poiché richiede lo smontaggio della cappa e la manipolazione di componenti elettrici. Contattare il servizio post-vendita.

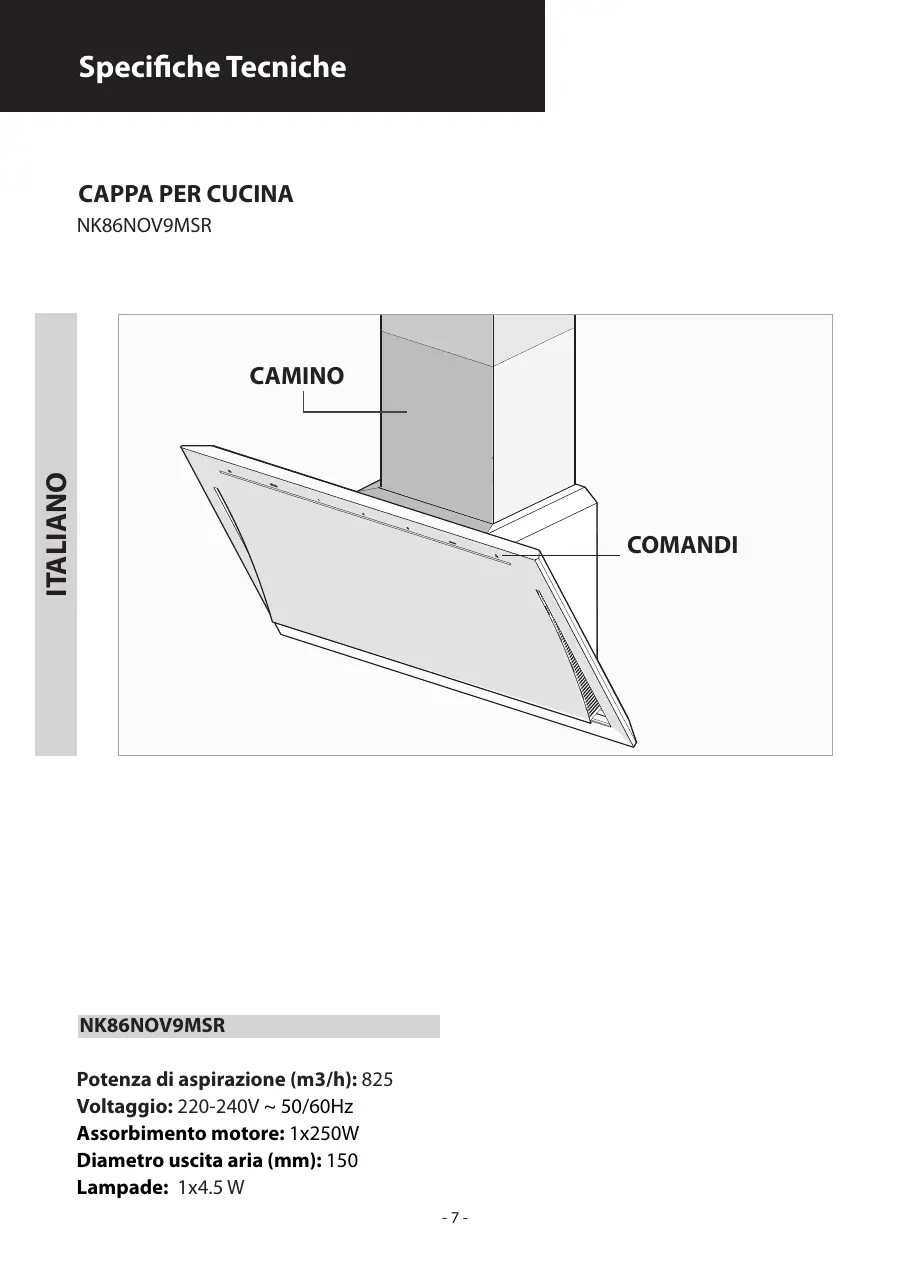

MANUALE UTENTE NK86NOV9MSR/UR SAMSUNG

Potenza di aspirazione (m3/h): 825

Voltaggio: 220 - 240V 50 / 60Hz

Assorbimento motore: 1x250W

Diametro uscita aria (mm): 150

Lampade: 1 × 4.5 W

GENERALITA

Leggere attentamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installatione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuzione aria all'esterno - Fig.1B),filtrante (riciclo aria all'interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

! Fare attenuationo scopuramente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglee all'ambiente l'aria di cui il bruciatore o il focalore necessita per la combustione. La pressione negativa nel locale non delve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuatione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• controllare la targa dati (posta all'interno dell'apparecchio) per accertarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sa idonea. In caso di dubbio interpellare un elettricista qualificato.
• Se il cavo di alimentazione è danneggiato,esso delve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza technique.
• Collegare il dispositivo all'alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione B) Non toccare le lampade e le zone adiacenti, durante e subito molto l'uso prolongato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappaiene utilizzata contemporaneamente ad apparentecchi che bruciano gas o altri combustibili, il locale deve essere adequatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che migliorato sa.

smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che"This non devesse trattato come rifituto domestico me devise essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguondo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di"This prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

- Collegamento elettrico

L'apparecchio è costruito in classe II, perché nessun cavo devesse collegato alla presa di terra.

L'allacciamento alla rete elettrica delve essere eseguito come segue:

MARRONE L linea

Se non prevista, montare sul cavo una spina normalizzata per il carico indicate nella etichetta caratteristiche. Se provvista di spina, fare in modo che sua facilemente accessibile dopo l'installazione dell'apparechio. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparechio e la rete un erruttoro onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 45 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparentecchi alimentati da un'energia diversa da quella elettrica. - Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacazione aria.
• Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della bocca uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

Attenzione!

• Prima di procedere con le operazioni di montaggio, per una più facile manovrabilità della cappa, eseguire le seguenti operazioni:
• Aprire il pannello frontale della cappa Fig. 2 - fase 1.
• Togliere filtrato antigrasso tirando la maniglia come indicate in Fig. 2 - fase 2.

Fissaggio a parete

Tracciare il lato inferiore della cappa sul muro tenendo conto delle misure indicate in Fig.3 e della distance minima dal piano di cottura.
- Segnare ed eseguire i fori rissettando le quote indicate in Fig.3.

• Fissare 4 tasselli ad espansione A Fig. 3.
  -Fissare la staffa C al muro con le 2 viti B Fig.3.
• Fare attenuatione che le 2 viti di livellamento D non siano serrate Fig.4 - fase 2.a.
• Prendere la cappa inclinarla e agganciarla alla staffa come indicato in Fig. 4 - fase 1.
• Una volta posizionata la struttura bloccarla alla staffa inserendo il dato nella vite Fig. 4 - fase 2.
  -Tirare idado con una chiave,mantendo uno spazio minimo di 3 mm trà il dato e la staffa come indicato in Fig.4 -fase 3.
• Allineare l'apparecchio in posizione orizzontale agendo sulle due viti di livellamento D Fig. 5 - fase 1.
• A regolazione avvenuta fissare la cappa definitivamente tramite le viti B e i dadi C Fig. 5 - fase 2-3.
• Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fissata la cappa.

- Attenzione!

Prima di procedere con l'installazione dei camini decorativi effettuare il fissaggio della scatola impianto elettrico E.

• Sollevare la scatola impianto elettrico Fig. 6 - fase 1.

Posizione la staffa E in corrispondenza delle 3 viti G già predisiste sul bussolotto e avvitarle come indicate in Fig. 6 - fase 2 - 3 - 4.

- Installazione per modelli con camini decorativi - Versione aspirante

Predisporre l'alimentazione elettrica entro l'ingombro del camino decorativo.

Regolare la larghezza della staffa di supporto del camino decorativo superiore (Fig.7). Successivement fissa lata alla parete in modo che sua in asse con la vostra cappa tramite le viti A e rispettomando la distanza individata in (Fig.7). Collegare, mediante un tubo flessibile L, la flangia F al foro evacuationa aria (Fig.8). Togliere la pellicola protettiva al camino indossando dei quanti e facendo attenzione a non rigarlo (Fig.9).

Inflare il camino decorativo superiore all'interno del camino decorativo inferiore ed appoggiarli sopra la cappa (Fig.10). Sfilar il camino decorativo superiore fino alla staffa e fissariotramite le viti B (Fig.7).

Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vostro rivenditore i filtri al carbone attivo e seguire le istruzioni di montaggio.

- Versione filtrante

Installare la cappa e i due raccordi come indicate nel paragrafo riguardante il montaggio della cappa nella versione aspirante. Per il montaggio del deviatore aria filtrante fare riferimento alle istruzioni contenate nel kit. Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come accessorio.

I filtri devono essere applicati al gruppo aspirante posto all'interno della cappa centrandoli adesso e ruotandoli di 90 gradi fino allo scatto d'arresto (Fig.2-Fase 3).

USO E MANUTENZIONE

• Si raccomanda diMETTERe in funzione I'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzione I'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzioneuve settese data al filtrato antigrasso e al filtrato al carbone attivo (Fig.2-Fase 3).

• Ilattro antigrasso ha il compito di trattene le particelle grasse in sospensione nell'aria, pertanto è soggeto ad intasarsi in tempi variabili relativamente allo'suo dell'apparechio.

• Per prevenir il pericolo di eventuali incendi, al massimo ogni 2 mesi è necessario lavare i filtri antigrasso, per i quali è possibile utilizzareanche la lavastoviglie.
• Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.

In caso di inadempienza delle struzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri anti-grasso.

• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenabili e devono essere sostituiti agli quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso
• Pulire frequentlymente la cappa, sia internamente che esternamente, usoando un panno inumidito con detersivi liquidi neutri non abrasivi.
• L'impianto di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente.

L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade a LED.

Sostituzione delle lampade LED (Fig.11):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un technician specializzato.

Comandi (Fig.12):

• Per attivare le funzioni posizionare la mano difronte al sensore ad una distanza non superiore ai 8 cm.

Sensori:

1 - Led = la lampada si accende o spegne agli volta che il sensore viene attenuato
2 - Trasmettitore infrarossi IRED = quello sensore emette luce infrarossa durante il passaggio di corrente elettrica.
3 - Ricevitore = quello sensore riceve il segnale riflesso della luce infrarossa.

Sensore A = Attiva la funzione "ON/OFF" o la funzione Cleaning mode".

-ON/OFF

Attiva o spegne tutte le funzioni.
- Per attivarla posizionare la mano davanti al sensore.
- Quando il LED si accende le funzioni della cappa sono pronte per essere attivate.

Attenzione! se si interrompe il funzionamento della cappa tramite il rispettivo sensore e non si attiva nessun'altra funzione entro 10 minuti, la cappa va in OFF automaticamente. Quindi, se si desidera riavviare la cappa nuovamente, è necessario positazione la mano davanti al sensore A (on/off).

• Per disattivare la funzione ripetere l'opération.

- Cleaning mode

Attiva la modalità di sicurezza per la pulizia.
Blocca tutte le funzioni per evitare accensioni accidentali durante le operazioni di pulizia in cui sono davanti alla cappa.
- Per attivarla posizionare la mano davanti al sensore per circa 4 secondi.
- Quando il LED si accende seguito da un segnale acustico multiple la funzione è attiva.
- Per disattivare la funzione ripetere l'opération.

Sensore B = Attiva la funzione "TIMER" o la funzione "CLE

AN AIR".

-Timer

con qualsiasi velocità inserta (esclusa la velocità Intensiva), attivando il sensore B, si attiva la funzione Timer.

• Il LED correspondente al sensore B rimane accesso seguito da un segnale acustico,cisiona che la funzione è attiva.
  -Dupo 15 minuti, al termine del conteggio, la cappa si spegne (motore ed eventuali lui accese).
• Se si vuole disattivare la funzione prima dei 15 minuti attivare i sensori A o B.

- Clean Air

Questa funzione avvia il motore per 10 minuti agli ora alla prima velocità per un corretto ricircolo dell'aria nell'ambiente.
- Si attiva posizionando la mano difrunte al sensore B, il LED corrispondente si accende seguito da un segnale acustico, cui significa che la funzione è attiva.
- il motore si accende per 10 minuti ogni ora alla prima velocità durante il quale il LED corrispondente al sensore B e C resta accesso e fisso.

Nei rimanenti 50 minuti, con il motore non in funzione, tutti i LED sono spenti.

• Se si vuole disattivare la funzione attivare i sensori A o B.
  Attenzione: con la funzione "clean air" tutte le funzioni sono disattivate ad eccezioni delle LUCI e il sensore OFF.

Sensore C = PRIMA VELOCITA

Il motore si accende alla prima velocità e si attiva posizionando la mano difronte al sensore C.
- La funzione è attiva quando il LED corrispondente al sensore si accende seguito da un segnale acustico.

Sensore D = SECONDA VELOCITA.

Il motore si accende alla seconda velocità e si attiva posizionando la mano difrente al sensore D.
- La funzione è attiva quando il LED corrispondente al sensore si accende seguito da un segnale acustico.

Sensore E = TERZA VELOCITA.

Il motore si accende alla terza velocità e si attiva positizzazione al mano difronte al sensore E.
- La funzione è attiva quando il LED corrispondente al sensore si accende seguito da un segnale acustico.

Sensore F = VELOCITA INTENSIVA (BOOSTER).

Con il motore in funzione in qualsiasi velocità impostata, attivando il sensore F si insertisce la velocità INTENSIVA (4° velocità) per 10 minuti

• La funzione è attiva quando il LED corrispondente al sensore si accende seguito da un segnale acustico.
  -A funzione attiva il LED resta acceso e fisso nelle il LED della velocità precedentemente impostata si spegne.
• Al terme dei 10 minuti la cappa si imposta alla terza velocità.
• Se si vuole disattivare la funzione prima dei 10 minuti utilizzare i sensori A o F.

La velocità INTENSIVA si attivaanche a cappa spenta.

Sensore G = Accende e spegne la LUCE e indica la SATU-RAZIONE FILTRI.

-Luci

per accendere le lui positizonare la mano difronte al sensore G.

- Saturazione filtri antigrasso/carbone attivo:

Dopo 30 ore di funzionamento il LED del sensore G inizia a lampegliare con una Frequenza di 2 secondi, cui significa che si devono lavare i filtria antigrasso.

Dopo 120 h di funzionamento il LED del sensore G inizia a lampegliare con una frequenza di 1 sec, ciò significata che si devono lavare o sostituire i filtri carbone.

Una volta ricollocato il filtrato pulito bisogna resettare la memoria elettronica posizionando la mano davanti al sensore G e l'impostazione delle 30h/120h riparte da zero.

SIDECLINA OGNI RESPONSABILITA PER EVENTUALDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE
