РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WF1700NHW SAMSUNG
движение, шум или проблеми с продукта.
пожар или проблеми с продукта.
Не изпирайте, центрофугирайте или сушете водоустойчиви седалки, килими
Не оставяйте метални предмети, като безопасни игли или игли за коса, или белина в
квалифициран електротехник или сервизен техник. Не променяйте щепсела, приложен
Отстрани – 25 мм Отзад – 51 мм
(Интензивно) (изкл.)
в зависимост от типа материал: Cotton (Памук)(
Стартирайте режима на калибриране след инсталирането (вж. стр. 34).
перхлорид, бензин за запалки,
Барабанно сушене, понижено
Ш600мм X Д550мм X В850мм
Ш600мм X Д450мм X В850мм
Стартирайте режима на калибриране след инсталирането (вж. стр. 34).
Стартирайте режима на калибриране след инсталирането (вж. стр. 34).
придобивки и можности на вашата машина за.
). Индикаторот “Delay End
перхлорид, лесен бензин, чист
ИЛИ ПОСЕТЕТЕ НÈ ПРЕКУ ИНТЕРНЕТ
Nr. cod DC68-02796Q-03_RO WF1702NHWG-02796Q-03_RO.indd 44 2014/11/27 15:03:25Стиральная машина
руководство пользователя
УДИВИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Благодарим вас за приобретение стиральной машины компании Samsung.
WF1702AH(A/C/D/F/G/H/R/S/T/V/W/Z)(G)
Данное руководство напечатано на полностью перерабатываемой бумаге. WF1702NHWG-02796Q-03_RU.indd 1 2014/11/27 15:04:36Русский - 2

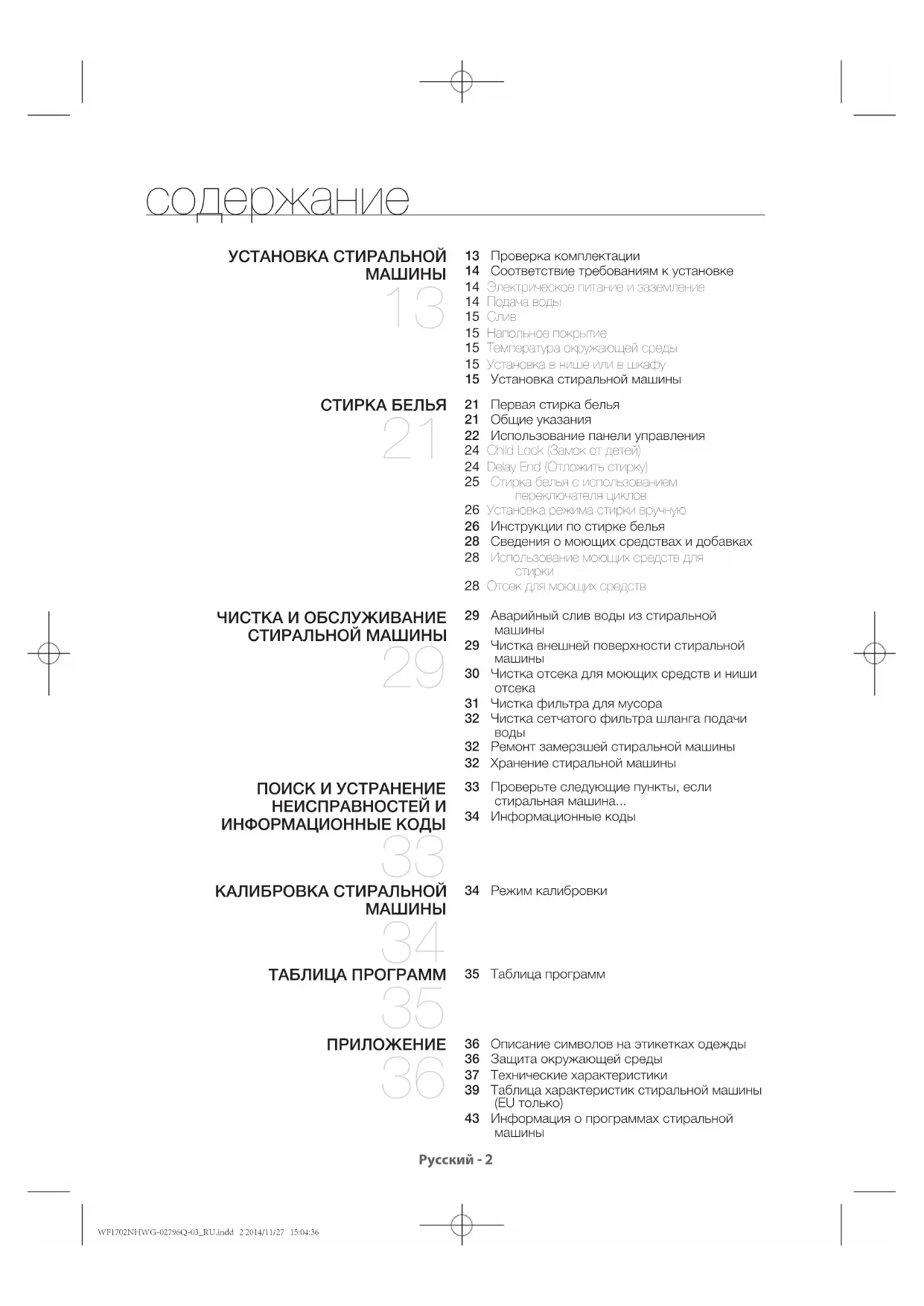

установка стиральной

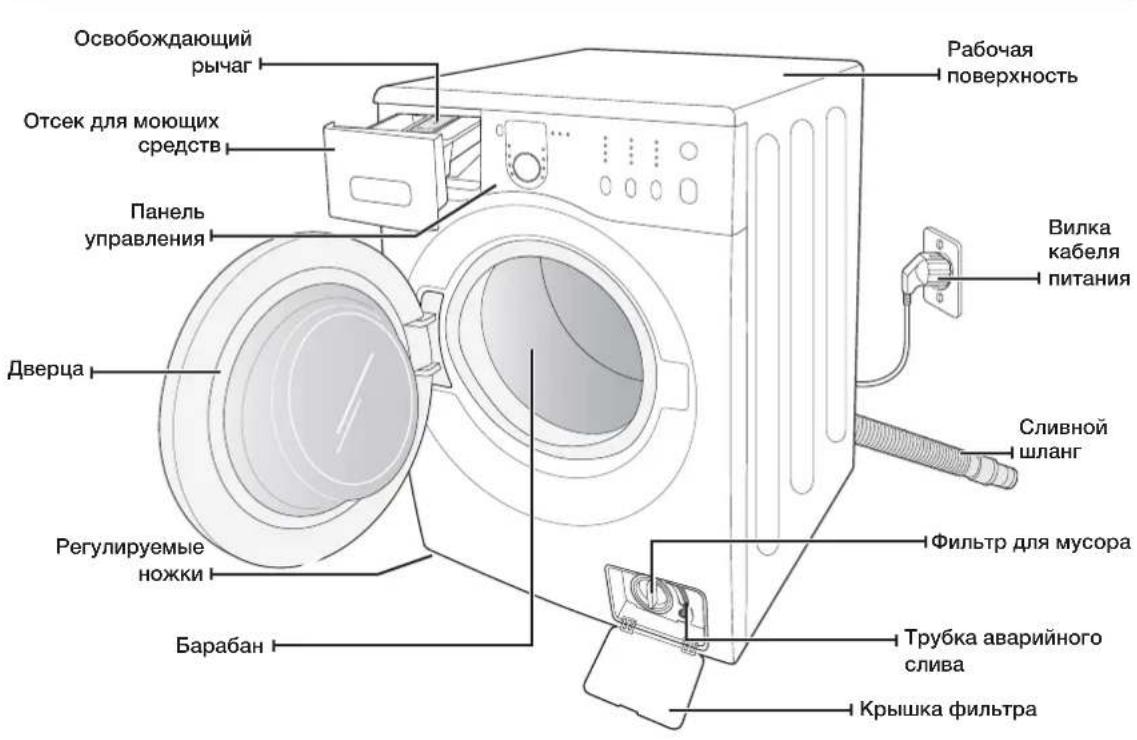

13 Проверка комплектации
14 Соответствие требованиям к установке
14 Электрическое питание и заземление
15 Напольное покрытие
15 Температура окружающей среды
15 Установка в нише или в шкафу
15 Установка стиральной машины
21 Первая стирка белья
22 Использование панели управления
24 Child Lock (Замок от детей)
24 Delay End (Отложить стирку)
25 Стирка белья с использованием
переключателя циклов
26 Установка режима стирки вручную
26 Инструкции по стирке белья
28 Сведения о моющих средствах и добавках
28 Использование моющих средств для

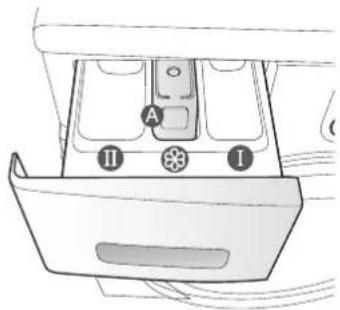

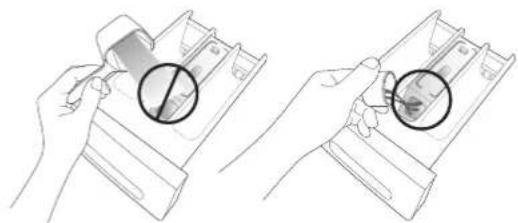

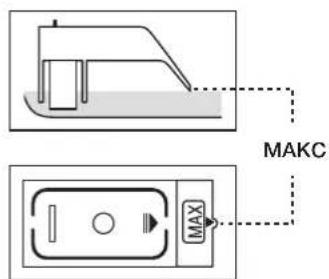

28 Отсек для моющих средств
чистка и обслуживание

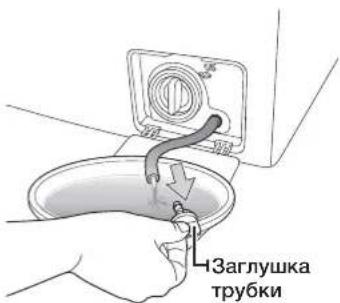

29 Аварийный слив воды из стиральной
29 Чистка внешней поверхности стиральной

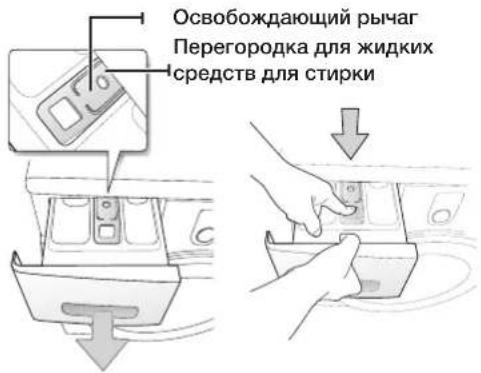

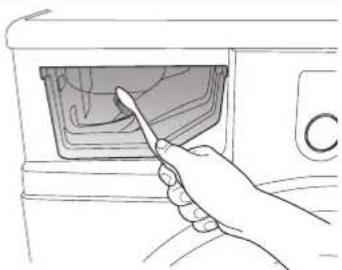

30 Чистка отсека для моющих средств и ниши

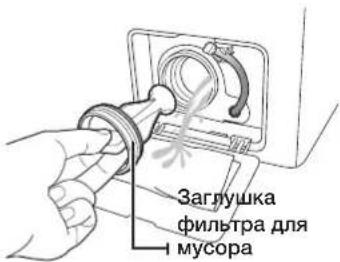

31 Чистка фильтра для мусора

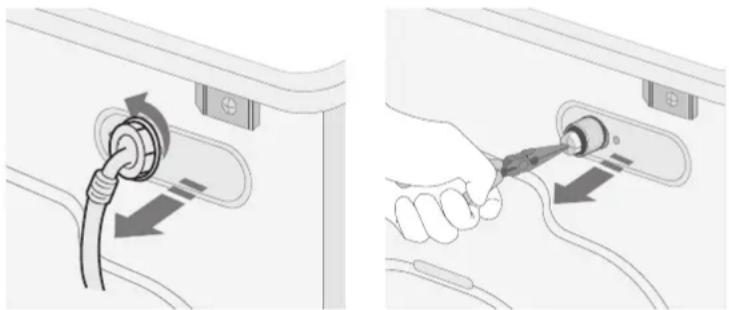

32 Чистка сетчатого фильтра шланга подачи
32 Ремонт замерзшей стиральной машины
32 Хранение стиральной машины
33 Проверьте следующие пункты, если
стиральная машина...
34 Информационные коды
калибровка стиральной
36 Описание символов на этикетках одежды
36 Защита окружающей среды
37 Технические характеристики
39 Таблица характеристик стиральной машины
43 Информация о программах стиральной
машины WF1702NHWG-02796Q-03_RU.indd 2 2014/11/27 15:04:36Русский - 3
меры предосторожности
Примите поздравления с приобретением Вами новой стиральной машины Samsung
ActivFresh™. В этом Руководстве содержится важная информация, касающаяся
инсталляции, использования и обслуживания Вашей машины. Пожалуйста,
найдите время прочитать это руководство, чтобы в полной мере воспользоваться
множеством преимуществ и возможностей Вашей стиральной машины.
Прочитайте, пожалуйста, это Руководство полностью, чтобы у Вас была уверенность в том, что Вы знаете, как безопасно и эффективно управлять множеством возможностей и функций Вашей новой машины. Храните это Руководство в безопасном месте поблизости от машины, чтобы Вы могли использовать её для поиска информации, которая может понадобиться Вам в дальнейшем. Используйте эту машину только для тех целей, которые описаны в Инструкции по эксплуатации.Предупреждения и важные инструкции по безопасности в этом Руководстве не охватывают все возможные режимы и ситуации, которые могут иметь место. Вам следует руководствоваться здравым смыслом, соблюдать меры безопасности и обеспечивать должный уход за машиной в процессе её инсталляции, при техническом обслуживании и использовании.Поскольку изложенные здесь инструкции по эксплуатации относятся к разным моделям машин, характеристики Вашей стиральной машины могут несколько отличаться от характеристик, приведенных в этом Руководстве, и не все предупредительные знаки могут иметь отношение к Вашей машине. Если у Вас есть какие-либо вопросы или проблемы, свяжитесь с ближайшим к Вам сервисным центром или найдите рекомендации или информацию на сайте www.samsung.com.
Неосторожное обращение или несоблюдение мер безопасности может привести к Неосторожное обращение или несоблюдение мер безопасности может привести к Чтобы снизить риск возникновения пожара, взрыва, поражения электрическим током или получения травмы при использовании стиральной машины, соблюдайте следующие меры предосторожности.НЕ пытайтесь сделать это.НЕ разбирайте.НЕ прикасайтесь.Строго следуйте указаниям.Отключите вилку кабеля питания от сетевой розетки.Во избежание поражения электрическим током убедитесь, что стиральная машина заземлена.Обратитесь в сервисный центр за помощью.ПримечаниеПрежде чем пользоваться этой машиной, прочитайте все инструкции.Эта машина, как и любое другое оборудование, в котором используется электричество и движущиеся детали, является потенциально опасной. Чтобы безопасно работать с этой машиной, ознакомьтесь с тем, как она действует, и выполняйте уход за ней, когда ею пользуетесь. WF1702NHWG-02796Q-03_RU.indd 3 2014/11/27 15:04:36Русский - 4 преДупрежДение меры предосторожности
ПРЕДУПРЕЖДЕНИЕ: Чтобы исключить опасность возгорания, поражения
электрическим током или травмирования людей при пользовании стиральной
машиной, соблюдайте все основные меры безопасности, включая следующие:
Не позволяйте детям (или домашним животным) играть на вашей
стиральной машине или внутри её. Дверь стиральной машины
трудно открыть изнутри, и дети могут серьезно травмироваться,
если окажутся в ловушке внутри машины.
Эта машина не предназначена для использования людьми
(включая детей) с пониженными физическими, сенсорными или
умственными способностями, или с недостатком опыта и знаний,
если они пользуются этой машиной не под наблюдением или не
под руководством лица, отвечающего за их безопасность.
Следите за детьми, чтобы быть уверенными в том, что они не
Для пользования в Европе: Это устройство могут использовать
дети старше 8 лет и взрослые люди с ограниченными физическими,
сенсорными либо умственными способностями или лица, у которых
отсутствуют необходимые знания или опыт, если их действия
контролируются или если они проинструктированы относительно
безопасного использования прибора и осознают возможные риски.
Детям не следует играть с устройством. Очистка и обслуживание
устройства могут выполняться детьми только под присмотром.
Шнур электропитания в случае его повреждения должен заменять
изготовитель машины, его агент по сервисному обслуживанию
или другой квалифицированный специалист, чтобы исключить
опасность поражения электрическим током.
WF1702NHWG-02796Q-03_RU.indd 4 2014/11/27 15:04:36Русский - 5
Эту машину следует располагать так, чтобы обеспечить доступ к
шнуру электропитания, кранам водоснабжения и сливным трубам.
Если вентиляционные отверстия устройства находятся снизу, не
допускайте, чтобы их закрывал ковер.
Для этой стиральной машины следует пользоваться
поставляемыми с нею новыми шлангами, пользоваться старыми
шлангами не следует.
ВНИМАНИЕ: Чтобы исключить опасность случайной переустановки
автоматического термовыключателя, эту машину не следует
подключать ни к сети электропитания через какое-либо внешнее
переключающее устройство, например, через таймер, ни к какой-
либо другой электросети, которая периодически включается и
выключается таким устройством.
WF1702NHWG-02796Q-03_RU.indd 5 2014/11/27 15:04:37Русский - 6
важная преДупреДительная информация,
касаЮЩаяся инсталляции
Инсталляция этого прибора должна выполняться квалифицированным техником или
компанией, оказывающей сервисные услуги.
- Несоблюдение этого требования может привести к удару электротоком,
воспламенению, взрыву, проблемам с функционированием изделия или травме.
У этой машины большой вес, подумайте о том, как ее поднимать.
Вставьте шнур питания в настенную розетку переменного тока 220-240 В, 50 Гц, 15
A и используйте эту розетку только для подключения этой машины. Кроме того, не
пользуйтесь удлинительным проводом.
- Использование настенной розетки для одновременного подключения других
приборов с помощью тройника или удлинением шнура питания может привести к
удару электротоком или возгоранию.
- Убедитесь, что напряжение питания, частота и сила тока соответствуют
значениям, которые указаны в технических характеристиках изделия.
Невыполнение этого требования может привести к удару электротоком или
возгоранию. Вилка питания должна надежно держаться в настенной розетке.
Регулярно удаляйте все посторонние вещества, например, пыль или воду, с
контактов вилки питания и с контактных поверхностей сухой тканью.
- Вытащите вилку питания и почистите её сухой тканью.
- Невыполнение этого требования может привести к удару электротоком или
Вставляйте вилку питания в настенную розетку в правильное положение с тем,
чтобы шнур шел к полу.
- Если Вы будете вставлять вилку питания в розетку таким образом, что шнур
питания будет идти в противоположном направлении, то электрические
проводники в шнуре могут повредиться, и это может привести к удару
электротоком или возгоранию.
Храните все упаковочные материалы в таком месте, чтобы они ни в коем случае не
были доступны детям, поскольку упаковочные материалы могут быть для них опасны.
- Если ребенок всунет свою голову в пакет, то это может привести к его удушью.
Если эта машина или вилка питания или шнур питания будут повреждены, свяжитесь
с ближайшим к Вам сервисным центром.
Эта машина должна быть надежно заземлена.
Не заземляйте эту машину через трубу газоснабжения, пластмассовую трубу
водопровода или телефонную линию.
- Это может привести к удару электротоком, возгоранию, взрыву или к отказам в
- Никогда не вставляйте шнур питания в розетку, которая не заземлена
должным образом. Удостоверьтесь, что заземление соответствует местным и
государственным правилам.
Не размещайте эту машину рядом с нагревательными приборами и
воспламеняющимися материалами.
Не размещайте эту машину во влажном, масляном или пыльном месте или в месте,
находящемся под воздействием прямых солнечных лучей или воды (например, под
Не размещайте эту машину в местах с низкой температурой.
- Мороз может привести к разрыву труб.
меры предосторожности преДупрежДение WF1702NHWG-02796Q-03_RU.indd 6 2014/11/27 15:04:37Русский - 7
Не устанавливайте эту машину в таких местах, где возможна утечка газа.
- Это может привести к удару электротоком или возгоранию.
Не пользуйтесь электрическим трансформатором.
- Это может привести к удару электротоком или возгоранию.
Не пользуйтесь поврежденной вилкой питания, поврежденным шнуром питания или
настенной розеткой с неплотными контактами.
- Это может привести к удару электротоком или возгоранию.
Не тяните за шнур питания и не изгибайте его чрезмерно.
Не скручивайте и не привязывайте шнур питания.
Не вешайте шнур питания на металлические предметы, положите какую-нибудь
тяжелую вещь на шнур питания, поместите шнур питания между какими-нибудь
предметами или вложите шнур питания в ячейку, расположенную на тыльной стенке
- Несоблюдение этого требования может привести к удару электротоком или
Не тяните за шнур питания, когда вытаскиваете вилку из розетки.
- Вытаскивая вилку из розетки, держитесь за вилку.
- Несоблюдение этого требования может привести к удару электротоком или
Не размещайте шнур питания и шланги там, где Вы можете споткнуться о них и
преДупреДительная информация, касаЮЩаяся
Эта машина должна быть установлена так, чтобы был обеспечен доступ к розетке
- Несоблюдение этого требования может привести к удару электротоком или
возгоранию из-за утечки тока.
Установите Вашу машину на ровном и твердом полу, который может выдержать её
- Несоблюдение этого требования может вызвать аномальные вибрации,
перемещение машины по полу, шум или неполадки.
важная преДупреДительная информация,
касаЮЩаяся польЗования машиной
Если из машины вытекает вода, немедленно отключите подачу воды и
электропитание и свяжитесь с ближайшим к Вам сервисным центром.
- Не прикасайтесь к вилке питания влажными руками
- Несоблюдение этого требования может привести к удару электротоком
Если от машины исходит странный шум, запах гари или дым, немедленно отключите
вилку питания и свяжитесь с ближайшим к Вам сервисным центром.
- Невыполнение этого требования может привести к удару электротоком или
В случае утечки газа (например, пропана, сжиженного нефтяного газа и т. д.)
немедленно провентилируйте помещение, не прикасаясь к вилке питания. Не
прикасайтесь к машине или к шнуру питания.
- Не включайте вентилятор.
- Искра может привести к взрыву или пожару.
Не разрешайте детям играть внутри или на стиральной машине. Кроме того,
избавляясь от машины, снимите рукоятку двери стиральной машины.
- Попав внутрь машины, ребенок может оказаться в ловушке и задохнуться.
Убедитесь, что упаковка (губка, пенопласт), прикрепленная к основанию стиральной
машины, удалена перед тем, как Вы начали пользоваться машиной.
WF1702NHWG-02796Q-03_RU.indd 7 2014/11/27 15:04:37Русский - 8
Не мойте загрязненные части машины бензином, керосином, бензолом,
растворителями красок, спиртом и другими огнеопасными или взрывчатыми
- Это может привести к удару электротоком, возгоранию и взрыву.
Не открывайте дверь стиральной машины силой, когда она работает (в режимах:
стирка водой высокой температуры / сушка / отжим).
- Вода, вытекающая из стиральной машины, может привести к ожогам или сделать
Это может привести к травме.
- Открывание дверцы силой может вызвать поломку машины или привести к
Не подсовывайте свои руки под машину.
- Это может привести к травме.
Не прикасайтесь к вилке питания влажными руками.
- Это может привести к удару электротоком.
Во время работы машины не выдергивайте вилку питания, чтобы отключить машину.
- Повторная вставка вилки питания в стенную розетку может вызвать искру и
привести к удару электротоком или возгоранию.
Не позволяйте детям или немощным людям пользоваться этой машиной без
присмотра. Не позволяйте детям взбираться на машину.
- Несоблюдение этого требования может привести к удару электротоком, ожогам
Не всовывайте свою руку или какой-либо металлический предмет под стиральную
машину во время её работы.
- Это может привести к травме.
Не отключайте машину, натягивая шнур питания, всегда крепко беритесь за вилку и
напрямую вытаскивайте её из розетки питания.
- Повреждение шнура может привести к короткому замыканию, возгоранию и/или
Не пытайтесь ремонтировать, разбирать или переделывать машину самостоятельно.
- Не пользуйтесь никакими плавкими предохранителями (например, медной
вставкой, стальным проводом и т. д.) кроме стандартного плавкого
- Если потребуется ремонт или повторная инсталляция машины, свяжитесь с
ближайшим к Вам сервисным центром.
- Несоблюдение этого требования может привести к удару электротоком,
возгоранию, поломке машины или к травме.
Если какое-либо постороннее вещество, например, вода, попадет в аппарат,
отключите вилку питания и свяжитесь с ближайшим к Вам сервисным центром.
- Несоблюдение этого требования может привести к удару электротоком или
Если шланг для подачи воды соскочит с крана и начнёт заливать машину,
отсоедините вилку питания.
- Несоблюдение этого требования может привести к удару электротоком или
Отсоедините вилку питания, если машина не будет использоваться длительное
время или если случится гроза с громом и / или молнией.
- Несоблюдение этого требования может привести к удару электротоком или
меры предосторожности
WF1702NHWG-02796Q-03_RU.indd 8 2014/11/27 15:04:37Русский - 9
преДупреДительная информация, касаЮЩаяся
Если стиральная машина загрязнена такими посторонними веществами, как
средства для стирки, загрязнения, остатки пищи и т. д., отсоедините вилку питания и
почистите стиральную машину, пользуясь влажной и мягкой тканью.
- Несоблюдение этого требования может привести к обесцвечиванию, деформации,
поломке или ржавчине.
Переднее стекло может разбиться от сильного удара. Будьте осторожны, пользуясь
- Разбитое стекло может привести к травме.
В случае прекращения подачи воды или при повторном подсоединении шланга
подачи воды, открывайте кран медленно.
Открывайте кран медленно, если машиной давно не пользовались.
- Наличие воздуха в шланге подачи воды или в водопроводной трубе может
привести к поломке какой-либо детали или к утечке воды.
Если во время работы будет иметь место произвольный слив, проверьте, есть ли
- Если стиральная машина используется, когда она имеет протечку воды, это
может привести к удару электротоком или возгоранием при наличии утечки
Укладывайте бельё в стиральную машину полностью, чтобы оно не зажималось
- Если бельё зажмётся дверью, то оно может повредиться или может поломаться
стиральная машина или появится утечка воды.
Следите за тем, чтобы кран был закрыт, когда стиральной машиной не пользуются.
- Убедитесь, что винт на соединителе шланга подачи воды затянут должным
- Несоблюдение этого требования может привести к порче имущества или травме.
Проверьте, чтобы на резиновом уплотнении не было посторонних материалов
(лоскутов ткани, ниток и т. д).
- Не плотно закрытая дверь может привести к утечке воды.
Перед тем, как пользоваться машиной, откройте кран и убедитесь, что соединитель
шланга подачи воды затянут надежно и что утечка воды, которая была прежде,
- Если винты или соединитель шланга подачи воды затянуты неплотно, то это
может привести к утечке воды.
Чтобы снизить опасность возгорания или взрыва:
- При определенных условиях в водопроводной системе с горячей водой, которая
не использовалась на протяжении двух недель или более, может образовываться
водород. ВОДОРОД - ЭТО ВЗРЫВООПАСНЫЙ ГАЗ. Если Ваша система горячей
воды не использовалась в течение двух недель или более, откройте все краны
горячей воды в Вашем доме, и позвольте воде стекать в течение нескольких
минут прежде, чем пользоваться стиральной машиной. Это позволит выйти всему
образовавшемуся водороду. В это время не следует курить и зажигать открытого
огня, так как водород огнеопасен. Если имеет место утечка газа, немедленно
проветрите помещение, не прикасаясь к вилке электропитания.
Приобретенное вами устройство предназначено только для домашнего
Использование устройства в коммерческих целях квалифицируется как
ненадлежащее использование.
В таком случае на устройство не распространяется стандартная гарантия
Samsung, и Samsung не несет ответственности за неисправности или повреждения,
полученные в результате подобного использования.
WF1702NHWG-02796Q-03_RU.indd 9 2014/11/27 15:04:37Русский - 10
Не влезайте на машину и не кладите на неё вещи (такие как бельё, зажжённые свечи,
непогашенные сигареты, посуду, химикаты, металлические предметы и т. д.).
- Это может привести к удару электротоком, возгоранию, поломке машины или
Не распыляйте легкоиспаряющиеся вещества, например, инсектициды, по
- Помимо того, что они вредны для людей, они могут также привести к удару
электротоком, возгоранию или поломке машины.
Не помещайте возле стиральной машины приборы, которые создают
электромагнитные поля.
- Это может привести к травме из-за сбоя в работе машины.
Так как вода, сливаемая в режиме стирке и сушки, имеет высокую температуру, не
допускайте контакта с этой водой.
- Это может привести к ожогу или травме.
Не стирайте, не отжимайте и не сушите водонепроницаемые подстилки для сидений,
циновки или одежду (*), если у Вашей машины нет специальной программы для
- Не стирайте толстых, жестких циновок.
- Это может привести к травме или повредить стиральную машину, стены, пол или
одежду из-за чрезмерной вибрации.
* Шерстяные постельные принадлежности, накидки от дождя, рыбацкие жилеты,
лыжные штаны, спальные мешки, детские подгузники, спортивные трикотажные
костюмы, а также тенты для укрытия велосипедов, мотоциклов, автомобилей и т.
Не включайте машину в работу, если распределитель для моющих средств не
вставлена на своё место.
- Это может привести к удару электротоком или к травме из-за утечки воды.
Не прикасайтесь к внутренней поверхности бака во время или сразу после сушки,
- Это может привести к ожогам.
Не кладите свою руку в коробку для моющих средств после того, как откроете её.
- Это может привести к травме. Не кладите в стиральную машину никаких
предметов (таких, как ботинки, остатки пищи, животных), кроме тех, которые
- Из-за сильной вибрации это может привести к поломке стиральной машины или к
травме и гибели домашних животных .
Не нажимайте на кнопки такими острыми предметами, как шпильки, ножи, гвозди и
- Это может привести к удару электротоком или травме.
Не стирайте бельё, загрязненное маслами, кремами или лосьонами, которые обычно
продаются в специальных магазинах, где продаются средства по уходу за кожей,
или в массажных клиниках.
- Это может отразиться на резиновом уплотнении, которое будет деформировано и
начнет пропускать воду.
Не оставляйте металлические предметы, например, английскую булавку или заколку
для волос, или тюбик с отбеливателем в барабане на долгое время.
- Это может привести к появлению ржавчины на барабане
- Если на поверхности барабана начинает появляться ржавчина, нанесите на его
поверхность моющее средство (нейтральное) и воспользуйтесь губкой, чтобы
удалить ее. Ни в коем случае не пользуйтесь металлической щеткой.
Не используйте непосредственно средства для сухой химической чистки и не
стирайте, не ополаскивайте и не отжимайте белье, загрязненное какими-либо
средствами сухой химической чистки.
- Это может привести к самовоспламенению или возгоранию из-за высокой
температуры, которая создается при окислении нефти.
Не пользуйтесь горячей водой из устройств для охлаждения / нагрева воды.
меры предосторожности
WF1702NHWG-02796Q-03_RU.indd 10 2014/11/27 15:04:37Русский - 11
- Это может привести к неполадкам в стиральной машине
Не используйте для стиральной машины натуральное мыло для мытья рук.
- Если оно затвердеет и накопится в стиральной машине, это может привести
к неполадкам в ней, обесцвечиванию, к появлению ржавчины или неприятных
Не стирайте крупные вещи, например, постельные принадлежности в сетке для
- Укладывайте носки и бюстгальтеры в сетку для стирки и стирайте их с другим
- Невыполнение этого требования может привести к травме из-за сильных
Не пользуйтесь затвердевшими средствами для стирки.
- Их скопление в стиральной машине может привести к утечке воды.
Если у Вашей стиральной машины в ее основании имеются вентиляционные
отверстия, проверьте, чтобы эти отверстия не были перекрыты ковром или каким-то
другим предметом, препятствующим проходу воздуха.
Удостоверьтесь, что карманы одежды, которая будет стираться в машине, пусты.
- Твердые, острые предметы, например, монеты, английские булавки, гвозди,
шурупы или камни могут привести к поломке стиральной машины.
Не стирайте в машине одежду с крупными пряжками, пуговицами или другими
тяжелыми металлическими аксессуарами.
важная информация, касаЮЩася чистки
Не чистите машину, просто обрызгивая ее водой.
Не используйте чистящее средство на основе крепких кислот.
Не используйте бензол, растворители или спирт для чистки стиральной машины.
- Это может привести к обесцвечиванию, деформации, поломке, удару
электротоком или возгоранию.
Прежде, чем чистить стиральную машину или выполнять её техническое
обслуживание, отсоедините машину от питания, вытащив вилку питания из настенной
- Несоблюдение этого требования может привести к удару электротоком или
меры предосторожности
Наличие данного значка показывает, что изделие и его электронные аксессуары
(например, зарядное устройство, гарнитура, кабель USB) по окончании их срока службы
нельзя утилизировать вместе с другими бытовыми отходами. Во избежание нанесения
вреда окружающей среде и здоровью людей при неконтролируемой утилизации, а также
для обеспечения возможности переработки для повторного использования, утилизируйте
изделие и его электронные аксессуары отдельно от прочих отходов.
Сведения о месте и способе утилизации изделия в соответствии с нормами
природоохранного законодательства можно получить у продавца или в соответствующей
государственной организации.
Бизнес-пользователи должны обратиться к своему поставщику и ознакомиться с
условиями договора купли-продажи. Запрещается утилизировать изделие и его
электронные аксессуары вместе с другими производственными отходами. WF1702NHWG-02796Q-03_RU.indd 12 2014/11/27 15:04:37Русский - 13
01 установка стиральной машины
установка стиральной машины
Специалист по установке должен строго соблюдать данные инструкции,
чтобы обеспечить правильную работу стиральной машины и предотвратить
опасность получения травм во время стирки.
Аккуратно распакуйте стиральную машину и убедитесь, что в комплект входят все детали,
указанные ниже. Если стиральная машина была повреждена во время транспортировки или в
комплекте отсутствуют некоторые детали, обратитесь в центр по обслуживанию клиентов компании
Samsung или к дилеру компании Samsung.

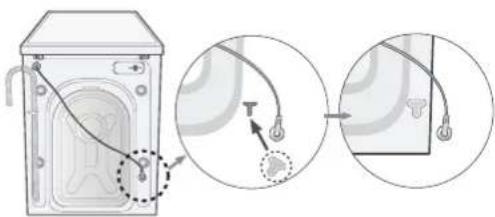

Количество заглушек для отверстий
под болты зависит от модели (3~5 заглушек). WF1702NHWG-02796Q-03_RU.indd 13 2014/11/27 15:04:37Русский - 14
установка стиральной машины
Для предотвращения риска возникновения пожара, поражения электрическим током
или получения травм подключение к электросети и заземление должны быть выполнены
в соответствии с последней версией Национальных электротехнических норм и правил
США, ANSI/FNPA 70 и местным законодательством. Пользователь устройства несет
ответственность за обеспечение соответствующего снабжения электроэнергией данного
Никогда не используйте удлинитель.
Используйте только кабель питания, который поставляется в комплекте со
При подготовке к установке убедитесь, что источник питания соответствует следующим
розетка с напряжением питания 220-240 В, 50 Гц, предохранитель или
автоматический выключатель на 15 А;
отдельная ответвленная цепь, предназначенная только для стиральной машины.
Стиральная машина должна быть заземлена. В случае ненадлежащей работы стиральной
машины или ее поломки заземление снижает риск поражения электрическим током,
обеспечивая путь наименьшего сопротивления для электрического тока.
Стиральная машина поставляется с кабелем питания, который снабжен 3-штырьковой
вилкой с заземляющим контактом для использования в розетке с заземлением.
Никогда не подсоединяйте заземляющий провод к пластиковому водопроводу,
газопроводу или трубе горячей воды.
Неправильное подключение заземляющего провода может привести к поражению
электрическим током.
Обратитесь за консультацией к квалифицированному электрику или специалисту по
техническому обслуживанию, если не уверены, правильно ли выполнено заземление
стиральной машины. Не заменяйте вилку кабеля питания, поставляемого со стиральной
машиной. Если вилка не подходит к розетке, обратитесь к квалифицированному
электрику за помощью в установке правильной розетки.
При работе в стиральную машину вода будет поступать надлежащим образом, если
давление воды составит 50-800 кПа. При давлении воды ниже 50 кПа может произойти
сбой в работе клапана для воды, и этот клапан может закрыться не полностью.
Возможно, для наполнения стиральной машины водой потребуется больше времени
по сравнению со значением времени, заданным в системе управления, что приведет к
выключению устройства (в системе управления задано ограничение на время наполнения
стиральной машины водой, что позволяет предотвратить переливание воды/затопление в
случае ослабления внутреннего шланга).
Чтобы длины входящих в комплект поставки шлангов было достаточно для подключения
стиральной машины к водопроводу, водопроводные краны должны находиться на
расстоянии не более 122 см от задней стенки стиральной машины.
В большинстве магазинов сантехники продаются впускные шланги разной длины
(максимальная длина - 305 см).
Можно сократить риск возникновения утечек и ущерба, причиненного водой,
выполнив следующие действия.
• Обеспечить свободный доступ к водопроводным кранам.
• Закрывать краны, когда стиральная машина не используется.
• Периодически проверять наличие утечек через прокладки шланга для подачи
воды. WF1702NHWG-02796Q-03_RU.indd 14 2014/11/27 15:04:38Русский - 15
01 установка стиральной машины
Перед первым использованием стиральной машины проверьте все места
подсоединения шлангов к клапану для воды и водопроводным кранам на наличие
Компания Samsung рекомендует использовать вертикальную трубу высотой 65 см.
Сливной шланг должен быть проложен через зажим сливного шланга (расположен
на задней стенке машины) к сливной трубе. Сливная труба должна иметь достаточно
большой диаметр, чтобы соответствовать внешнему диаметру сливного шланга. Сливной
шланг прикрепляется к стиральной машине на заводе-изготовителе.
Для наилучшей работы стиральная машина должна быть установлена на ровную и
твердую поверхность. Деревянные полы, возможно, потребуется укрепить, чтобы снизить
уровень вибраций. Ковровые покрытия и кафельные полы способствуют возникновению
вибрации, при этом наблюдается тенденция небольшого перемещения стиральной
машины во время отжима.
Не следует устанавливать стиральную машину на платформу или на неустойчивую
Не устанавливайте стиральную машину в местах, где вода может замерзнуть, так как в
клапане для воды, в насосе и шлангах устройства всегда остается небольшое количество
воды. Замерзшая вода в трубах может привести к повреждению ремней, насоса и других
Для безопасной и правильной работы новой стиральной машины при ее установке
необходимо соблюдать следующие минимальные зазоры.
По бокам - 25 мм Сзади - 51 мм
Сверху - 25 мм Спереди - 465 мм
Если стиральная машина и сушилка установлены вместе, в передней части ниши
или шкафа должно быть свободное пространство не менее 465 мм для обеспечения
вентиляции. Если стиральная машина установлена отдельно, то особой вентиляции не
Перед установкой стиральной машины убедитесь, что будущее место расположения
отвечает следующим требованиям.
• Наличие твердой, ровной поверхности без коврового покрытия или покрытия,
которое может препятствовать вентиляции.
• Защищенность от воздействия прямых солнечных лучей.
• Достаточная вентиляция.
• Температура в помещении не ниже 0 °C.
• Расположение вдали от источников тепла, например, масляного или газового
• Достаточно места для того, чтобы кабель питания не проходил под стиральной
Перед установкой стиральной машины необходимо удалить пять транспортировочных
болтов на задней стенке стиральной машины.
Ослабьте все транспортировочные болты с помощью
Держите болт гаечным ключом и извлеките его через
широкую часть отверстия. Повторите процедуру для
Закройте отверстия с помощью прилагаемых
пластмассовых заглушек.
Поместите транспортировочные болты в безопасное место, поскольку они могут
пригодиться при транспортировке стиральной машины в будущем.
Упаковочные материалы могут быть опасными для детей; храните все упаковочные
материалы (пластиковые пакеты, пенопласт и т.д.) в недоступном для детей месте.
Вставьте заглушку (входит в состав
принадлежностей в виниловом пакете)
в отверстие, из которого был извлечен
кабель питания на задней панели
установка стиральной машины WF1702NHWG-02796Q-03_RU.indd 16 2014/11/27 15:04:38Русский - 17
01 установка стиральной машины
При установке стиральной машины необходимо обеспечить свободный доступ к
вилке кабеля питания, шлангу подачи воды и сливному шлангу.
Переместите стиральную машину в выбранное вами место.
Выровняйте стиральную
пальцами регулируемые
ножки в нужную сторону,
Когда стиральная машина будет выровнена, затяните
гайки с помощью прилагаемого к стиральной машине

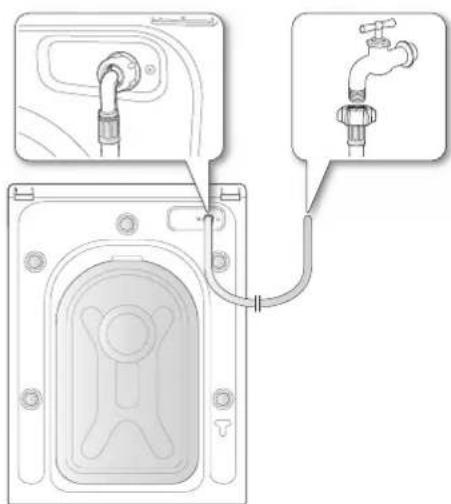

Подсоединение шланга подачи воды
Возьмите шланг подачи холодной воды с
Г-образной насадкой и подсоедините его
к входному отверстию подачи холодной
воды на задней стенке машины. Затяните
Один конец шланга подачи воды
необходимо подсоединить к стиральной
машине, а другой - к водопроводному
крану. Не растягивайте шланг подачи
воды. Если шланг слишком короткий,
замените шланг более длинным,
выдерживающим высокое давление.
Подсоедините другой конец шланга подачи
холодной воды к водопроводному крану
с холодной водой и затяните соединение
вручную. Если необходимо, можно
изменить положение шланга подачи воды
на стиральной машине. Для этого ослабьте
соединение, поверните шланг и снова
затяните соединение.
Возьмите шланг подачи горячей воды с красной Г-образной насадкой и подсоедините
к входному отверстию подачи горячей воды на задней панели машины. Затяните
Подсоедините другой конец шланга подачи горячей воды к водопроводному крану с
горячей водой и затяните соединение вручную.
Если хотите использовать только холодную воду, используйте Y-образный тройник.
WF1702NHWG-02796Q-03_RU.indd 17 2014/11/27 15:04:38Русский - 18
установка стиральной машины
Подсоединение шланга подачи воды (для некоторых моделей)
Снимите адаптер со шланга подачи воды.
С помощью крестообразной отвертки ослабьте
четыре винта на адаптере. Затем поверните часть (2)
адаптера в направлении, указанном стрелкой, пока не
образуется зазор шириной около 5 мм.
Подсоедините адаптер к водопроводному крану и туго
затяните винты, поднимая адаптер вверх.
Поверните часть (2) в направлении, указанном
стрелкой, и соедините части (1) и (2).

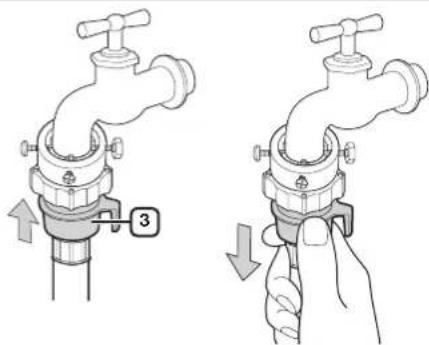

Подсоедините шланг подачи воды к адаптеру.
Если отпустить часть (3), шланг автоматически
подсоединится к адаптеру со щелчком.
После подсоединения шланга подачи воды
к адаптеру убедитесь, что он правильно
подсоединен, потянув шланг вниз.
Подсоедините другой конец шланга подачи воды к
впускному клапану для воды, расположенному на
задней стенке стиральной машины. Заверните шланг
по часовой стрелке до упора.
WF1702NHWG-02796Q-03_RU.indd 18 2014/11/27 15:04:39Русский - 19
01 установка стиральной машины

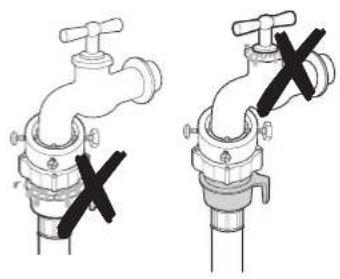

6. Включите подачу воды и убедитесь, что нет протечки
воды из клапана подачи воды, крана или адаптера.
Если есть протечка воды, повторите предыдущие
Не используйте стиральную машину, если
обнаружена протечка. Это может привести к
поражению электрическим током или травмам.
• Если на водопроводном кране имеется резьба,
подсоедините шланг подачи воды к крану, как
показано на рисунке.
Для подачи воды используйте наиболее удобный для этой цели водопроводный
кран. В случае, если кран имеет квадратную форму или слишком большой
диаметр, извлеките промежуточное кольцо, прежде чем подсоединять адаптер к
водопроводному крану.
WF1702NHWG-02796Q-03_RU.indd 19 2014/11/27 15:04:39Русский - 20
Подсоединение сливного шланга
Конец сливного шланга можно расположить тремя способами.

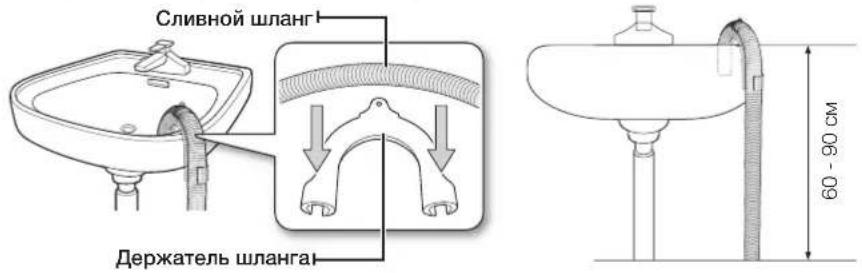

Через бортик раковины: сливной шланг должен располагаться на высоте 60 - 90
см. Чтобы конец сливного шланга был изогнут, используйте имеющийся в комплекте
стиральной машины пластиковый держатель шланга. Во избежание перемещения
сливного шланга закрепите держатель на стене с помощью крючка или на
водопроводном кране с помощью веревки.
В ответвление сливной трубы раковины: ответвление сливной трубы должно
располагаться выше сифона слива раковины, чтобы конец шланга находился не ниже
60 см над уровнем пола.
В сливной трубе: рекомендуется использовать вертикальную трубу высотой 65 см;
она должна быть не короче 60 см и не длиннее 90 см.
Параметры стояка для слива:
• минимальный диаметр 5 см.
• минимальная скорость слива 60 литров в минуту.
Подключите шнур питания к сетевой розетке (разрешенной электрической розетке
220–240 В/50 Гц переменного тока, защищенной с помощью предохранителя или
автоматического выключателя). (дополнительную информацию о требованиях к
электричеству и заземлению см. на стр. 14).
После установки стиральной машины произведите проверку, запустив программу
С новой стиральной машиной Samsung при стирке белья самым трудным
будет принять решение о том, какое белье стирать в первую очередь.
Перед первой стиркой белья необходимо запустить полный цикл стирки без белья.
Нажмите кнопку
Добавьте небольшое количество средства для стирки
отсека для моющих средств.
Включите подачу воды в стиральную машину.
Нажмите кнопку .
При этом удалится вода, которая могла остаться в
машине после испытаний, выполненных на заводе-
: моющее средство для предварительной стирки или крахмал.
: средство для основной стирки, средство для смягчения воды, средство для
предварительного замачивания, отбеливатель и пятновыводитель.
: добавки, например кондиционер для белья или вспомогательные вещества
[заполнять следует не выше нижнего края перегородки “A” (МАКС.)]
Загрузите белье в стиральную машину.
Не перегружайте стиральную машину. Для определения объема загрузки для
каждого типа белья см. таблицу на стр. 27.
• Убедитесь в том, что белье не защемилось дверцей, поскольку это может
привести к утечке воды.
• После цикла стирки средство для стирки может остаться в резиновых
уплотнителях передней части стиральной машины. Удалите оставшееся средство
для стирки, поскольку это может вызвать протечку воды.
• Не стирайте водоотталкивающие материалы.
Закройте дверь до щелчка.
Включите стиральную машину.
Добавьте в отсек для моющих средств средство для стирки и добавки.
Выберите необходимый цикл и параметры для загруженного белья.
Загорится индикатор стирки, и на дисплее отобразится предполагаемая
продолжительность цикла стирки.
Нажмите кнопку . WF1702NHWG-02796Q-03_RU.indd 21 2014/11/27 15:04:40Русский - 22
Отображение оставшегося времени цикла стирки, всей
информации о цикле стирки и сообщений об ошибках.
Выберите для цикла необходимую программу и скорость отжима.
Для получения более подробной информации см. раздел
“Стирка белья с использованием переключателя циклов” (см.
- средне- или слабозагрязненные изделия из
хлопка, постельное белье, салфетки и скатерти, нижнее белье,
полотенца, сорочки и т.п.
- средне- или слабозагрязненные
блузки, сорочки и т.п., изготовленные из полиэфира (диолен,
тревира), полиамида (перлон, нейлон) или аналогичного состава.
из шерсти, для которых можно использовать машинную стирку.
Объем загрузки должен быть меньше 2 кг.
тирка в режиме стирка шерсти осуществляется спокойным
покачиванием барабана. В режиме полоскание спокойное
покачивание и замачивание продолжаются, чтобы
предотвратить усадку / изменение формы шерстяных волокон,
а также, чтобы очищение осуществлялось наиболее щадящим
способом. Остановить эту операцию несложно.
Для получения лучших результатов стирки и для лучшей сохранности
шерстяных волокон в режиме стирка шерсти рекомендуется
пользоваться нейтральным стиральным порошком.
- Стирка при высокой температуре
и дополнительные циклы полоскания исключат присутствие на
вашей деликатной одежде следов любых стиральных порошков.
– Используется для таких ежедневно
используемых вещей, как нижнее белье и рубашки.
- Используется для слегка
загрязненной одежды, которую необходимо постирать быстро.
Значения продолжительности стирки (15’ минут) могут
отличаться от указанных значений и зависят от давления воды,
жёсткости воды, температуры воды на впуске, температуры
помещения, типа и веса стираемых вещей и степени их
загрязненности, применяемого моющего средства, отклонения
напряжения электропитания от нормы и дополнительно
Добавьте лишь небольшое количество моющего средства для
небольшого количества предназначенного для стирки белья
(весом не более 2 кг) для режима Быстрая 15-минутная стирка.
Если Вы добавите слишком много моющего средства, оно
может остаться после стирки.
- дополнительный цикл отжима для более
- режим используется
при стирке белья, для которого необходимо выполнить только
полоскание, или для добавления кондиционера во время
Нажмите эту кнопку несколько раз для переключения доступных
вариантов отложенного завершения стирки (от 3 до 19 часов с
Отображаемое время обозначает время окончания цикла стирки.
Нажмите эту кнопку несколько раз для переключения доступных
вариантов температуры воды: (20 °C(Все индикаторы выключены),
30 °C, 40 °C , 60 °C и 95 °C).
Последовательно нажимайте кнопку для выбора скорости отжима.
Все индикаторы выключены,
Все индикаторы выключены,
” – после последнего слива белье остается в
барабане без отжима.
“Задержка полоскания (Все индикаторы выключены) ” – белье
остается замоченным в воде, оставшейся после последнего
полоскания. Перед извлечением белья должен быть выполнен цикл
Нажмите нужное число раз на эту кнопку, чтобы выбрать нужную
дополнительную функцию стирки:
Pre-Wash (Предварительная)
Rinse+ (Полоскание+)
Intensive (Интенсивная)
Pre-Wash (Предварительная) +
Rinse+ (Полоскание+) Pre-Wash (Предварительная) +
Intensive (Интенсивная) Rinse+ (Полоскание+) Intensive
(Интенсивная) Pre-Wash (Предварительная) + Rinse+
(Полоскание+) Intensive (Интенсивная) (Откл.)
Pre-Wash (Предварительная): Нажимайте на эту кнопку,
чтобы выбрать Предварительную стирку. Использование режима
Предварительная стирка возможно только в таких режимах, как:
Cotton (Хлопок)( ), Synthetics (Синтетика)( ), Baby Care (Детские
вещи)( ), Daily Wash (Ежедневная)( ).
Rinse+ (Полоскание+): Нажмите эту кнопку для добавления
дополнительных циклов полоскания.
Intensive (Интенсивная): Нажмите эту кнопку, если белье очень
грязное и нуждается в интенсивной стирке. Для каждого цикла
время цикла увеличивается.
Нажмите для приостановки или перезапуска цикла стирки.
Нажмите эту кнопку один раз, чтобы включить стиральную машину,
и нажмите повторно, чтобы выключить.
Если стиральная машина остается включенной более 10 минут
и не производится никаких операций, питание автоматически
Функция “Замок от детей” позволяет заблокировать кнопки, чтобы дети не смогли
изменить выбранный цикл стирки.
Включение/выключение
Если необходимо включить или выключить функцию “Child
lock (Замок от детей)”, одновременно нажмите кнопки
и на 3 секунды. Когда
эта функция включится, загорится индикатор “Child lock
Когда включена функция “Child lock (Замок от детей)”,
работает только кнопка
. Функция “Замок от детей” остается включенной
даже после включения и выключения питания или
после отключения и повторного подключения кабеля
Можно запрограммировать стиральную машину так, чтобы она автоматически закончила
стирку позже, выбрав время отсрочки на 3 - 19 часов (с шагом в 1 час). Отображаемое на
дисплее время обозначает время окончания стирки.
Вручную или автоматически установите программу для стиральной машины в
соответствии с типом ткани белья, предназначенного для стирки.
Нажмите кнопку несколько раз, пока не будет
установлено время задержки.
Нажмите кнопку
. Загорится индикатор “Delay End
(Отложить стирку) ”, и часы начнут обратный отсчет до указанного времени.
Чтобы отменить функцию Delay End (Отложить стирку), нажмите кнопку
, затем снова включите стиральную машину.
Благодаря автоматической системе управления стиркой “Fuzzy Control”, разработанной
компанией Samsung, стирка выполняется очень легко. При выборе программы стирки
машина сама устанавливает правильную температуру, время и скорость стирки, которые
вы также можете изменить по своему усмотрению.
Откройте водопроводный кран.
Нажмите кнопку
Откройте дверцу.
Загрузите поочередно вещи, размещая их свободно в барабане машины и избегая
Закройте дверцу.
Загрузите в соответствующие отсеки средство для стирки, кондиционер для белья и
средство для предварительной стирки (если требуется).
Режим предварительной стирки доступен только в том случае, когда выбрана
программа Cotton (Хлопок)(
), Synthetics (Синтетика)( ), Baby Care (Детские вещи)( ), и
Daily Wash (Ежедневная)( ). Предварительная стирка необходима, только если белье
Используйте переключатель циклов для выбора необходимого цикла в соответствии
с типом ткани: Cotton (Хлопок)(
), Synthetics(Синтетика)( ), Hand Wash For Wool
(Ручная стирка шерсти)( ), Baby Care(Детские вещи)( ), Daily Wash (Ежедневная)( ),
15’Quick Wash (Быстрая 15’)(
. На панели управления будут гореть соответствующие
Теперь с помощью соответствующих кнопок можно выбрать температуру стирки,
количество полосканий, количество оборотов для отжима и время отсрочки стирки.
Нажмите кнопку , и начнется стирка. Загорится индикатор
стирки, и на дисплее отобразится оставшееся время цикла.
В течение 5 минут после начала стирки можно добавлять или извлекать белье.
Чтобы разблокировать дверцу, нажмите кнопку
Дверцу нельзя открыть, если вода слишком ГОРЯЧАЯ или уровень воды слишком
После того как дверца была закрыта, нажмите кнопку
После завершения всего цикла стирки стиральная машина выключается автоматически.
Откройте дверцу.
Извлеките белье.
WF1702NHWG-02796Q-03_RU.indd 25 2014/11/27 15:04:42Русский - 26
Можно вручную установить режим стирки.
Откройте водопроводный кран.
Нажмите кнопку
на стиральной машине.
Откройте дверцу.
Загрузите поочередно вещи, размещая их свободно в барабане машины и избегая
Закройте дверцу.
Добавьте средство для стирки и, если необходимо, кондиционер для белья или
средство для предварительной стирки в соответствующие отсеки.
Нажмите кнопку
для выбора температуры воды при стирке.
(20 °C(Все индикаторы выключены), 30 °C, 40 °C , 60 °C и 95 °C)
Нажмите на кнопку
, чтобы выбрать режим Дополнительное
полоскание, который увеличивает продолжительность полоскания.
Продолжительность стирки будет соответственно увеличена.
Нажмите кнопку для выбора скорости отжима.
При выборе функции задержки полоскания из стиральной машины можно извлекать
мокрое белье. ( : без отжима (Все индикаторы выключены): задержка полоскания ).
Нажмите кнопку несколько раз для переключения
доступных вариантов отложенного выполнения стирки (от 3 до 19 часов с шагом в
один час). Отображаемое время обозначает время окончания стирки.
Нажмите кнопку
для запуска цикла стирки.
Следуйте этим простым инструкциям для получения наилучших результатов стирки.
Перед стиркой всегда проверяйте особенности ухода за тканью в соответствии с символами
Ярлык с инструкцией по уходу: рассортируйте белье на изделия из хлопка, смешанных
тканей, синтетики, шелка, шерсти и вискозы.
Цвет: отделите цветные вещи от белых. Новые цветные вещи стирайте отдельно.
Размер: загрузка разных по размеру вещей в один цикл обеспечит более
Чувствительность: стирайте изделия из деликатных тканей отдельно, используя цикл
стирки “Деликатные” для новых изделий из шерсти, штор и шелковых изделий. См.
символы на этикетках вещей, предназначенных для стирки, или информацию по уходу
за тканью в приложении.
Перед каждой стиркой освобождайте все карманы. Наличие небольших, твердых и
острых предметов, например монеток, ножей, булавок и скрепок для бумаг, может
привести к повреждениям стиральной машины. Не стирайте белье с большими пряжками,
пуговицами или другими металлическими предметами.
Металлические элементы на одежде могут повредить одежду и бак. Перед стиркой
одежды с пуговицами и вышивкой выверните ее. Если во время стирки молнии брюк и
курток открыты, они могут повредить барабан, резиновый уплотнитель, стекло дверцы,
а также другую одежду. Перед стиркой молнии должны быть закрыты и закреплены с
Одежда с длинными завязками может запутаться с другими элементами одежды, что
может привести к их повреждению. Перед началом стирки убедитесь в том, что завязки
Стиральная машина при использовании современных средств для стирки обеспечивает
превосходные результаты стирки, экономя электроэнергию, время, воду и средства для
стирки. Однако если хлопковые вещи особенно сильно загрязнены, используйте для их
стирки программу предварительной стирки со средством для стирки на основе белков.
Не перегружайте стиральную машину. В противном случае результаты стирки могут
оказаться неудовлетворительными. Для определения объема загрузки в соответствии с
типом белья используйте приведенную ниже таблицу..
2,0 кг 2,0 кг
• Когда белье загружено неравномерно (на дисплее загорается индикация “UE”),
перераспределите белье.
Если белье загружено неравномерно, эффективность отжима может снизиться.
• При стирке постельного белья или пуховых одеял время стирки может
увеличиться, а также может снизиться эффективность отжима.
• Для стирки постельного белья или пуховых одеял рекомендуется загружать не
• Металлические детали бюстгальтеров могут прорваться
и повредить белье. Поэтому их следует класть в сетчатые
мешочки для стирки белья из тонкой ткани.
• Маленькие и легкие предметы одежды, например, носки,
перчатки, чулки и носовые платки, могут защемиться дверцей.
Поэтому тоже помещайте их в сетчатые мешочки для стирки
белья из тонкой ткани.
При стирке постельного белья в наволочки и пододеяльники могут попасть другие
вещи. Это может привести к образованию комка белья и стать причиной сильной
вибрации и смещению стиральной машины.
Тип моющих средств для стирки должен соответствовать типу ткани (хлопок, синтетика,
деликатные ткани, шерсть), ее цвету, температуре стирки и степени загрязнения.
Всегда используйте моющие средства с низким пенообразованием, разработанные для
автоматических стиральных машин.
Следуйте рекомендациям изготовителя моющих средств, основываясь на объеме белья,
степени загрязнения и жесткости используемой воды. Если степень жесткости воды
неизвестна, обратитесь в организацию, обеспечивающую водоснабжение.
Не используйте затвердевшие или застывшие средства для стирки, поскольку
они могут не раствориться в процессе стирки и оставаться в машине во время
цикла полоскания. Это может привести к некачественному полосканию белья или
переливанию через край вследствие засора отверстий.
• Для стирки шерстяных изделий пользуйтесь только нейтральными жидкими
• Применение порошковых моющих средств может привести к осадку этих средств
на белье и порче материала (шерсти).
Данная стиральная машина оснащена отдельными отсеками для моющих средств и
кондиционера для белья. Перед запуском стиральной машины добавьте в соответствующие
отсеки все необходимые средства для стирки.
НЕ открывайте отсеки средств для стирки во время работы машины.
Выдвиньте отсек для моющих средств с левой стороны
от панели управления.
Перед запуском стиральной машины добавьте в отсек
для моющих средств рекомендуемое количество
средства для стирки.
При необходимости добавьте рекомендуемое количество
кондиционера для белья в соответствующий отсек
НЕ добавляйте никаких порошковых/жидких
средств в отсек для кондиционера (
При использовании цикла предварительной стирки
рекомендуемое количество средства для стирки следует
. для предварительной стирки.
При стирке больших предметов одежды НЕ
используйте следующие типы средств для стирки.
• Средства для стирки в таблетках и капсулах
• Средства для стирки при использовании шара и сетки
Концентрированные или густые кондиционеры для белья перед загрузкой в отсек
следует разбавлять небольшим количеством воды (для предотвращения переливания
через край вследствие блокировки отверстий).
Будьте осторожны, не допускайте перелива кондиционера при закрывании ящика для
моющих средств после добавления кондиционера в отсек для предварительной стирки.
WF1702NHWG-02796Q-03_RU.indd 28 2014/11/27 15:04:43Русский - 29
чистка и обслуживание
Поддержание чистоты стиральной машины позволяет улучшить ее
производительность, избежать мелкого ремонта и продлить срок службы.
Отключите стиральную машину от розетки
Откройте крышку фильтра с помощью монетки или
Потяните вперед трубку аварийного слива, чтобы
отсоединить ее от направляющего крючка.
Снимите заглушку, закрывающую отверстие трубки
Дайте воде стечь в таз.
Воды может остаться больше, чем вы рассчитывали.
Приготовьте большую ёмкость.
Вновь установите заглушку на трубку аварийного
слива и затем прикрепите трубку аварийного слива к
направляющему крючку.
Установите крышку фильтра на место.
Протрите поверхности стиральной машины, включая панель управления, мягкой
тканью с использованием неабразивных бытовых чистящих средств.
Вытрите поверхность насухо мягкой тканью.
Избегайте попадания воды на поверхность стиральной машины. WF1702NHWG-02796Q-03_RU.indd 29 2014/11/27 15:04:43Русский - 30
Нажмите освобождающий рычаг,
расположенный внутри отсека средства
для стирки, и извлеките отсек
Выньте из отсека средств для стирки
перегородку для жидких средств для
Промойте все части отсека проточной водой.
Очистите нишу для отсека с помощью старой зубной
Установите перегородку для жидких средств для
стирки на место, плотно вставив ее в отсек.
Установите обратно отсек средств для стирки.
Для удаления оставшегося средства для стирки
включите цикл полоскания без белья в барабане.
чистка и обслуживание
Рекомендуется очищать фильтр для мусора 5-6 раз в год или при появлении сообщения об ошибке
“5E”. (См. раздел “Аварийный слив воды из стиральной машины” на предыдущей странице).
Перед тем, как приступить к очистке фильтра для мусора, убедитесь, что шнур электропитания
В первую очередь удалите оставшуюся воду (см.
раздел “Аварийный слив воды из стиральной машины”
Если вы будете извлекать фильтр, не сливши
оставшуюся воду, то оставшаяся вода может вытечь.
Откройте крышку фильтра с помощью монетки или
Выверните заглушку трубки аварийного слива,
повернув ее влево, и слейте всю воду.
Отверните заглушку фильтра для мусора.
Смойте грязь и удалите другой мусор из фильтра
для мусора. Убедитесь, что лопасти сливного насоса,
расположенные сзади фильтра для мусора, не
Установите заглушку фильтра для мусора на место.
Установите крышку фильтра на место.
Не открывайте крышку фильтра для мусора во время работы
машины, так как это может привести к вытеканию горячей
• Убедитесь, что крышка фильтра для мусора после его очистки поставлена на место. Если
фильтр не вставлен в машину, то из нее может вытекать вода.
• Фильтр должен быть полностью собран после его чистки.
WF1702NHWG-02796Q-03_RU.indd 31 2014/11/27 15:04:43Русский - 32
чистка сетчатого фильтра шланга поДачи воДы
Следует очищать сетчатый фильтр шланга подачи воды как минимум раз в год или в случае
появления на дисплее сообщения об ошибке “4E”:
1. Отключите подачу воды в стиральную машину.
2. Отверните шланг, закрепленный на задней стенке стиральной машины. Для
предотвращения выливания воды закройте шланг тряпкой.
3. С помощью пассатижей осторожно извлеките сетчатый фильтр, расположенный на
стиральной машине, и промойте его водой до полной очистки. Прочистите также
внутреннюю и наружную поверхности резьбового соединения.
4. Установите фильтр на место.
5. Подсоедините шланг к стиральной машине.
6. Убедитесь, что соединения надежно затянуты, и откройте водопроводный кран.
ремонт ЗамерЗшей стиральной машины
Если температура упала ниже точки замерзания воды, и стиральная машина замерзла, выполните
1. Отключите стиральную машину от розетки электропитания.
2. Поливайте теплой водой водопроводный кран, к которому подсоединен шланг подачи
воды, чтобы можно было отсоединить шланг.
3. Снимите шланг подачи воды и положите его в теплую воду.
4. Налейте теплую воду в барабан стиральной машины и оставьте ее в барабане на 10
5. Снова подсоедините шланг подачи воды к крану и проверьте, исправны ли функции
подачи воды и слива.
Хранение стиральной машины
Если необходимо хранить стиральную машину продолжительное время, лучше всего слить воду
и отключить машину от сети переменного тока. Стиральная машина может выйти из строя, если
перед помещением ее на хранение не слить воду из шлангов и внутренних компонентов.
1. Выберите режим “Quick Wash (Быстрая стирка)” и добавьте отбеливатель в отсек для
отбеливателя. Запустите на стиральной машине цикл стирки без загрузки белья.
2. Заверните водопроводные краны и отсоедините шланги подачи воды.
3. Отключите стиральную машину от электросети и оставьте дверцу открытой, чтобы в
барабан поступал свежий воздух.
Если стиральная машина хранилась при температуре ниже 0 градусов Цельсия, то
перед ее использованием дайте время, чтобы оставшаяся в машине вода оттаяла.
чистка и обслуживание
Убедитесь, что стиральная машина подключена к розетке
Убедитесь, что дверца плотно закрыта.
Убедитесь, что открыт водопроводный кран (краны).
Убедитесь, что нажата кнопка “Start/Pause (Старт/Пауза)”.
Полностью откройте водопроводный кран.
Убедитесь, что шланг подачи воды не замерз.
Распрямите шланги подачи воды.
Очистите фильтр шланга подачи воды.
Убедитесь, что стиральная машина работает при достаточном
Убедитесь, что средство для стирки добавлено в центр отсека.
Убедитесь, что стиральная машина установлена на ровную
поверхность. Если поверхность неровная, отрегулируйте высоту
ножек, чтобы выровнять машину.
Убедитесь, что удалены транспортировочные болты.
Убедитесь, что стиральная машина не соприкасается ни с какими
Убедитесь, что белье загружено равномерно.
Распрямите сливной шланг. Устраните изгибы шлангов.
Убедитесь, что фильтр для мусора не засорен.
Убедитесь, что вся вода из Вашего барабана слита.
Убедитесь, что лампочка дверного замка выключена. Лампочка
дверного замка после слива воды выключается.
Если проблему устранить не удается, обратитесь в местный центр по обслуживанию клиентов
WF1702NHWG-02796Q-03_RU.indd 33 2014/11/27 15:04:43Русский - 34
Если наблюдается сбой в работе стиральной машины, на дисплее может отображаться
информационный код. Если подобное происходит, посмотрите информацию в данной таблице и
попытайтесь использовать предложенное решение проблемы перед тем, как звонить в службу
обоЗначение коДа способ устранения
• Убедитесь, что дверца плотно закрыта.
• Убедитесь, чтобы белье не защемлено дверцей.
• Убедитесь, что открыт водопроводный кран.
• Проверьте напор воды.
• Очистите сетчатые фильтры или водяной шланг.
Если на стиральной машине отображается код “4E”, то это означает,
что выполняется слив продолжительностью 3 минуты. В течение
этого времени кнопка Вкл./Выкл. не действует.
• Очистите фильтр для мусора.
• Убедитесь, что сливной шланг подсоединен правильно.
• Белье загружено неравномерно. Перераспределите белье. В
случае стирки только одной вещи (например, махрового халата
или джинсов) результат заключительного отжима может быть
неудовлетворительным, и на дисплее отобразится сообщение об
• Обратитесь в службу технической поддержки.
• Это появляется, когда образуется слишком много пены. Это также
отображается на дисплее при удалении пены. Когда ее удаление
заканчивается, возобновляется нормальный цикл. (Это один из
нормальных процессов работы.
• Если напряжение электропитания будет нестабильным, то стиральная
машина остановится, чтобы защитить свою электрическую систему.
• После того, как напряжение электропитания станет нормальным,
цикл стирки автоматически возобновится.
При отображении любых других кодов или если предложенное решение не устраняет проблему,
обратитесь в сервисный центр по обслуживанию клиентов Samsung или к местному дилеру
калибровка стиральной машины
Стиральная машина Samsung автоматически определяет вес белья. Для более точного определения
веса после установки запустите режим калибровки. Для осуществления калибровки выполните
1. Выньте белье или другие вещи из машины и выключите машину.
2. Нажмите одновременно кнопки Temp (Температура) и Delay End (Отложить завершение), а
затем нажмите кнопку Power (Питание). Стиральная машина включится.
3. Нажмите кнопку Start (Пуск) , чтобы активировать Calibration Mode (Режим калибровки).
4. Барабан будет вращаться по и против часовой стрелки в течение приблизительно 3 минут.
5. По завершении Calibration Mode (Режима калибровки) на дисплее отобразится надпись
End(En) (Конец(En)), после чего машина автоматически выключится. Теперь стиральная
машина готова к использованию.
(по желанию пользователя)
Цикл с предварительной стиркой увеличивается приблизительно на 15 минут.
Данные о продолжительности работы были получены на основе измерений, соответствующих
стандарту IEC 60456/EN 60456.
После установки запустите режим калибровки (см. стр. 34).
Время цикла в каждом конкретном случае может отличаться от значений, указанных в таблице,
и зависит от разницы давления и температуры подаваемой воды, объема загрузки и типа белья.
При выборе функции интенсивной стирки время цикла увеличивается для каждого цикла. WF1702NHWG-02796Q-03_RU.indd 35 2014/11/27 15:04:44Русский - 36
описание символов на ЭтикеткаХ оДежДы
Следующие символы обозначают указания по уходу за одеждой. Этикетки на одежде содержат
четыре символа в следующем порядке: стирка, отбеливание, сушка и глажение, сухая чистка, если
Использование символов обеспечивает согласованность среди производителей товаров как на
родине, так и за рубежом. Следуйте указаниям на этикетках, чтобы продлить срок службы одежды
и устранить проблемы, связанные со стиркой.
Можно гладить при температуре
Деликатная ткань Нельзя гладить.
Можно стирать при температуре 95
При сухой химической чистке
можно использовать любой
Можно стирать при температуре 60
Сухая химическая чистка только
с использованием перхлорида,
бензина для заправки зажигалок,
чистого спирта или чистящего
Можно стирать при температуре 40
Сухая химическая чистка только
с использованием авиационного
бензина, чистого спирта или
чистящего средства R113.
Можно стирать при температуре 30
Нельзя использовать сухую
Можно стирать только вручную. Сушка на плоской поверхности.
Только сухая химическая чистка Можно вешать для сушки.
Можно отбеливать в холодной воде. Сушить на плечиках для одежды.
Не использовать отбеливатель.
Можно сушить в сушилке при
нормальной температуре.
Можно гладить при температуре
Можно сушить в сушилке при
пониженной температуре.
Можно гладить при температуре
Нельзя сушить в сушилке.
ЗаЩита окружаЮЩей среДы
• Данное устройство изготовлено из материалов, подлежащих вторичной переработке. Если вы
решили утилизировать устройство, следуйте местным правилам по утилизации бытовых отходов.
Отрежьте кабель питания, чтобы устройство нельзя было подключить к электропитанию.
Снимите дверцу, чтобы животные или маленькие дети не оказались запертыми в баке машины.
• Не превышайте количество средства для стирки, рекомендованное в инструкциях производителя.
• Используйте пятновыводители и отбеливатели перед запуском цикла стирки, только если это
• Полная загрузка белья позволит вам сэкономить расход воды и электроэнергии (точный вес
загружаемого белья зависит от используемой программы стирки).
WF1702NHWG-02796Q-03_RU.indd 36 2014/11/27 15:04:45Русский - 37
теХнические Характеристики
стиральная машина с фронтальной
Ш600мм X Г550мм X В850мм
Давление воДы 50 кПа ~ 800 кПа
обЪем ЗагруЗки Для стирки и отжима 7,0 кг
Внешний вид и характеристики изделия могут изменяться без предварительного уведомления в
целях усовершенствования продукта.
WF1702NHWG-02796Q-03_RU.indd 37 2014/11/27 15:04:45Русский - 38
теХнические Характеристики
стиральная машина с фронтальной
Ш600мм X Г450мм X В850мм
Давление воДы 50 кПа ~ 800 кПа
обЪем ЗагруЗки Для стирки и отжима 6,0 кг
Внешний вид и характеристики изделия могут изменяться без предварительного уведомления в
Звездочки “ * ” используются для обозначения различных вариантов модели, вместо них могут быть
подставлены символы (0–9) или (A–Z).
1. Годовое энергопотребление основано на 220 стандартных циклах стирки хлопка (60 °C и
40 °C, полная и частичная загрузка) и потреблении в выключенном и включенном (при простое)
состоянии. Фактическое энергопотребление зависит от условий использования устройства.
2. Годовой расход воды основан на 220 стандартных циклах стирки хлопка (60 °C и 40 °C, полная и
частичная загрузка). Фактический расход воды зависит от условий использования устройства.
3. Отжим очень важен, если для сушки вы пользуетесь сушилкой для белья.На отжим тратится
значительно больше электроэнергии, чем на стирку.Стирка на высоких оборотах позволяет
экономить электроэнергию, если сушить одежду в сушилке для белья.
4. Программы ‘standard cotton 60 °C program’ (Стандартный режим стирки хлопка при 60 °C) и
‘standard cotton 40 °C program’ (Стандартный режим стирки хлопка при 40 °C), которые можно
выбрать добавлением функции Intensive (Интенсивная) с установкой программ для хлопка при
60 °C и 40 °C, подходят для средне загрязненного хлопкового белья; эти программы являются
самыми эффективными (по расходу воды и электроэнергии) при данном типе стирки.
После установки запустите режим калибровки (см. стр. 34).
При использовании данных режимов фактическая температура воды может отличаться от
5. Расстояние между стеной и устройством не учитывается при указании глубины устройства.
Звездочки “ * ” используются для обозначения различных вариантов модели, вместо них могут быть
подставлены символы (0–9) или (A–Z).
1. Годовое энергопотребление основано на 220 стандартных циклах стирки хлопка (60 °C и
40 °C, полная и частичная загрузка) и потреблении в выключенном и включенном (при простое)
состоянии. Фактическое энергопотребление зависит от условий использования устройства.
2. Годовой расход воды основан на 220 стандартных циклах стирки хлопка (60 °C и 40 °C, полная и
частичная загрузка). Фактический расход воды зависит от условий использования устройства.
3. Отжим очень важен, если для сушки вы пользуетесь сушилкой для белья.На отжим тратится
значительно больше электроэнергии, чем на стирку.Стирка на высоких оборотах позволяет
экономить электроэнергию, если сушить одежду в сушилке для белья.
4. Программы ‘standard cotton 60 °C program’ (Стандартный режим стирки хлопка при 60 °C) и
‘standard cotton 40 °C program’ (Стандартный режим стирки хлопка при 40 °C), которые можно
выбрать добавлением функции Intensive (Интенсивная) с установкой программ для хлопка при
60 °C и 40 °C, подходят для средне загрязненного хлопкового белья; эти программы являются
самыми эффективными (по расходу воды и электроэнергии) при данном типе стирки.
После установки запустите режим калибровки (см. стр. 34).
При использовании данных режимов фактическая температура воды может отличаться от
5. Расстояние между стеной и устройством не учитывается при указании глубины устройства.
СТРАНА ТЕЛЕФОН ВЕБ-УЗЕЛ
