MANUAL DE UTILIZARE 3PL01 ENERGIZER

AVERTIZARE! Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea artismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau vătămări grave.

Salvați toate avertismentele și instrucțiunile pentru referințe ulterioare.

Termenul „uneltă electrică” din avertismente se referă la unealta electrică alimentată de la rețea (cu cablu) sau la unealta alimentată cu baterie.

unealta electrica (fara fir).

1) Lucru zonă siguranță

• Păstrează lucru zonă curat și bine aprins. Aglomerat sau întuneric zone invitaaccidente.
• Do nu opera putere unelte în exploziv atmosfere, astfel de ca în cel prezență de inflamabil lichide, gazele sau praf. Putere unelte crea scântei care mai aprinde cel praf saufumuri.
• Păstrează copii și trecători departe în timp ce operare o putere instrument. Distrageri poate cauza tu la pierde controla.

2) Electric siguranță

• Putere instrument prize necesitate meci cel priza. Nu modifica cel priză în orice mod. Do nu utilizare orice adaptor prize cu împământat (împământat) putere unelte. Nemodificat prize și potrivire prize voință reduce risc de electricșoc.
• Evita corp contact cu împământat sau împământat suprafete, astfel de ca tevi, calorifere, intervale și frigidere. Acolo este un a crescut risc de electric şoc dacă dvs corp este împământat sau împământat.
• Do nu expune putere unelte la ploaie sau umed conditii. Apă intrând o putere instrument voință creștecel risc de electricșoc.

3) Personal siguranță

• Şedere alerta, ceas ce tu fac și utilizare comun sens când operare a unealta electrica. Do nu utilizare o putere instrument în timp ce tu sunt obosit sau sub cel influența de droguri, alcool saumedicament. O moment de neatenție în timp ce operare putere unelte mai rezultat în serios personal rănire.
• Utilizare personal echipament de protectie. Purtați întotdeauna protecția ochilor. De protecție echipamente astfel de ca o praf masca, non-derapaj siguranță pantofi, greu pălărie sau audiere protecție folosit pentru adecvat conditii voință reduce personal leziuni.
• Preveniți neintenționat pornire. Asigura cel comutator este în cel off-poziție înainte conectarea la putere sursă și/sau baterie ambalaj, cules Sus sau purtând cel instrument.
  Purtând putere unelte cu dvs deget pe cel comutator sau energizant putere unelte că au cel comutator pe invită accidente.
• Elimina orice reglare cheie sau cheie înainte cotitură cel putere instrument pe. O cheie sau o cheie stânga atașat la o rotind parte de cel putere instrument mai rezultat în personalrănire.
• Do nu depășire. Păstrează potrivit picior și echilibru la toate ori. Acest lucru permite mai bine controla de cel putere instrument în neașteptat situații.
• Rochie în mod corespunzător. Do nu purta liber îmbrăcăminte sau bijuterii. Păstrează dvs păr și îmbrăcăminte departe din în mișcare piese. Lejer haine, bijuterii sau lung păr poate fi prins în în mișcarepiese.

• Dacă dispositive sunt furnizate pentru cel conexiune de praf extractie și colectare facilități, asigura aceste sunt conectat și în mod corespunzător folosit. Utilizare de praf colectare poate reduce praf-legate pericole.

• Do nu lasa familiaritate dobândit din frecvent utilizare de unelte permite tu la deveni mulțumit șiignora instrument siguranță principii. O neglijent acțiune poate cauza severă rănire în o fractiune de odoilea.

• Nu purtați haine largi sau bijuterii sau păr lung. Hainele largi, bijuteriile sau părul lung pot fi atrase în orificiile de ventilație.
• Nu utilizati pe o scară sau pe un suport instabil. O bază stabilă pe o suprafață solidă permite un control mai bun al sculei electrice în situații neașteptate.

4) Putere instrument utilizare șiîngrijire

• Do nu vigoare cel putere instrument. Utilizare cel corecta putere instrument pentru dvs aplicarea. The corecta putere instrument voință do cel post mai bine și mai sigur la cel rata pentru care era proiectat.
• Do nu utilizare cel putere instrument dacă cel comutator nu întoarce-l pe și oprit. Orice putere instrument asta nu poate fi controlat cu cel comutator este periculos și necesitate fi reparat.
• Deconecta cel priză din cel putere sursă și/sau elimina cel baterie ambalaj, dacă detaşabil, din cel putere instrument înainte realizarea orice ajustări, schimbându-se accesorii, sau depozitarea putere unelte. Astfel de preventiv siguranță măsuri reduce cel risc de pornire cel putere instrument accidental.
• Magazin inactiv putere unelte afară de cel ajunge de copii și do nu permite persoane necunoscut cucel putere instrument sau aceste instrucțiuni la opera cel putere instrument. Putere unelte sunt periculos în cel mâinile de neinstruit utilizatorii.
• Menține putere unelte și accesorii. Verifica pentru nealiniere sau legare de în mișcare piese, rupere de piese și orice alte stare că mai afecta cel putere instrumentului operare. Dacă deteriorat, au cel putere instrument reparat înainte utilizare. Multe accidente sunt cauzat de slab menținută putere unelte.
• Păstrează tăiere unelte ascuțit și curat. În mod corespunzător menținută tăiere unelte cu ascuțit tăiere marginile sunt Mai puțin probabil să lega și sunt Mai ușor la controla.
• Utilizare cel putere instrument, accesorii și instrument biti etc. în în conformitate cu aceste instrucțiuni, luând în cont cel lucru conditii și cel lucru la fi efectuate. Utilizare de cel putere instrument pentru operațiuni diferite din aceste destinat putea rezultat în o periculoasesituatie.
• Păstrează mânere și apucând suprafete uscat, curat și gratuit din ulei și unsoare. Alunecos mânere și apucând suprafete do nu permite pentru seif manipulare și controla de cel instrument în neașteptat situatii.

5) Baterie instrument utilizare și îngrijire

• Reîncărcați numai cu cel încărcător specificat de cel producător. O încărcător că este potrivit pentru unul tip de baterie ambalaj mai crea o risc de foc când folosit cu altul baterieambalaj.
• Utilizare putere unelte numai cu în mod specific desemnat baterie pachete. Utilizare de orice alte baterie pachete mai crea o risc de rănire și foc.
• Când accumulator este nu în utilizare, păstrează ea departe de alte metal obiecte, ca hârtie clipuri, monede, chei, unghii, şuruburi sau alte mic metal obiecte, că poate face o conexiune din unulTerminal la altul. Scurtificare cel baterie terminale împreună mai cauza arsuri sau o foc.
• Sub abuziv conditii, lichid mai fi ejectat din cel baterie; evita contact. Dacă contact accidental apare, culoare cu apă. Dacă lichid contacte ochi, în plus cauta medical Ajutor. Lichid ejectat din cel baterie mai cauza iritație sau arsuri.
• Do nu utilizare o baterie ambalaj sau instrument că este deteriorat sau modificat. Avariat sau modificat baterii mai expoziție imprevizibile comportament rezultând în foc, explozie sau risc derănire.
• Do nu expune o baterie ambalaj sau instrument la foc sau excesiv temperatură. Expunere la foc sauttemperatură mai sus 130 °C mai cauza explozie.

NOTA : The temperatură 130 °C poate fi înlocuit de cel temperatură 265 °F.

- Urmăriți toate încărcarea instrucțiuni și do nu încărca cel baterie ambalaj sau instrument exterior cel temperatură gamă specificat în cel instrucțiuni. Încărcare impropriu sau la temperaturile exterior cel specificat gamă mai deteriora cel baterie și crește cel risc de foc.

6) Serviciu

• au dvs putere instrument deservite de o calificat repara persoană folosind numai identic înlocuirepiese. Aceasta va asigura că cel siguranță de cel putere instrument este menținută.
• Când reparati o unealtă electrică, utilizati numai piese de schimb identice. Urmati instructiunile din secțiunea de întreținere a acestui manual. Utilizarea de piese neautorizate sau nerespectarea instructiunilor de întreținere poatecreatearisc de șoc sau rănire.

SPECIAL SIGURANTĂ INSTRUCTIUNI PENTRU Rindeau

IMPORTANT! Utilizare de orice accesorii sau ataşamente altfel decât aceste

furnizate saurecomandat in aceste functionari instrucțiuni poate medie cel risc de rănire.

• Așteptați ca freza să se oprească înainte de a pune unealta jos. Un tăietor rotativ expus poate cupla suprafața, ceea ce duce la o posibilă pierdere a controlului și la răniri grave.
• Utilizați cleme sau un alt mod practic de a fixa și susține piesa de prelucrat pe o platformă stabilă. Tinerea lucrării cu mâna sau pe corp o lasă instabilă și poate duce la pierderea controlului.
• Tineți unealta electrică numai de suprafetele de prindere izolate.
• Cunoaște-ți unealta electrică. Citiți cu atenție manualul de utilizare. Aflați aplicațiile și limitările acestuia, precum și potențialele pericole specifice legate de aceastaunealta electrica. Respectarea acestei reguli va reduce riscul de electrocutare, incendiu sau rănire gravă.
• Purtati întotdeauna protecție pentru ochi cu ecrane laterale marcate conform ANSI Z87.1. Respectarea acestei reguli va reduce riscul de vătămare corporală gravă.
• Protejează-ți plămânii. Purtați o mască de față sau de praf dacă operația este prăfuită. Respectarea acestei reguli va reduce riscul de vătămare corporală gravă.
• Protejati-vă auzul. Purtati protectie auditivă în timpul perioadelor prelungite de funcționare. Respectarea acestei reguli va reduce riscul de vătămare corporală gravă.
• Uneltele cu baterii nu trebuie să fie conectate la o priză electrică; prin urmare, acestea sunt întotdeauna în stare de funcționare. Fiți conștienți de posibilele pericole atunci când nu utilizați unealta cu baterii sau când schimbați accesoriiile. Respectarea acestei reguli va reduce riscul de electrocutare, incendiu sau vătămare corporală gravă.
• Nu așezați uneltele cu baterii sau bateriile acestora lângă foc sau căldură. Acest lucru va reduce riscul de explozie și posibil de rănire.
• Nu zdrobiți, scăpați sau deteriorați accumulatorul. Nu utilizați un accumulator sau un încărcător care a căzut sau a primit o lovitură puternică. O baterie deteriorată este supusă exploziei. Aruncați imediat o baterie scăpată sau deteriorată în mod corespunzător.
• Bateriile pot exploda în prezența unei surse de aprindere, cum ar fi o lumină pilot. Pentru a reduce riscul de vătămare corporală gravă, nu utilizați niciodată niciun produs fără fir în prezența unei flăcări deschise. O baterie explodata poate propulsa resturile și substanțele chimice. Dacă este expus, clătiți imediat cu apă.
• Nu încărcați unealta cu baterii într-un loc umed sau umed. Nu utilizați, depozitați sau încărcați acumulatori sau produse în locuri în care temperatura este mai mică de 50°C pentru mai mult de 100°F. Nu depozitați în afara sau în vehicule.
• În condiții extreme de utilizare sau temperatură, pot apărea scurgeri ale bateriei. Dacă lichidul intră în contact cu pielea dumneavoastră, spălați imediat cu apă și săpun. Dacă
• lichidul vă intră în ochi, clătiți-i cu apă curată timp de cel puțin 10 minute, apoi solicitați imediat asistență medicală. Respectarea acestei reguli va reduce riscul de vătămare corporală gravă.
• Salvați aceste instrucțiuni. Consultați-le frecvent și folosiți-le pentru a instrui pe altii care pot folosi acest instrument. Dacă împrumutați cuiva acest instrument, împrumutați-i și aceste instrucțiuni
  .

SIMBOLULE

		Se conformează la relevante siguranță standardele.
		La reduce cel risc de accidentare, cel utilizator necesitate citire și înțelege acest manualînainte folosind acest produs.
		Purta ureche protectori. Expunere la zgomot poate cauza audiere pierderi.
		Purta ochi protecție.Purta respirator protecție.
		Do nu dispune de vechi aparate cu intern gunoi.
		Reciclare.

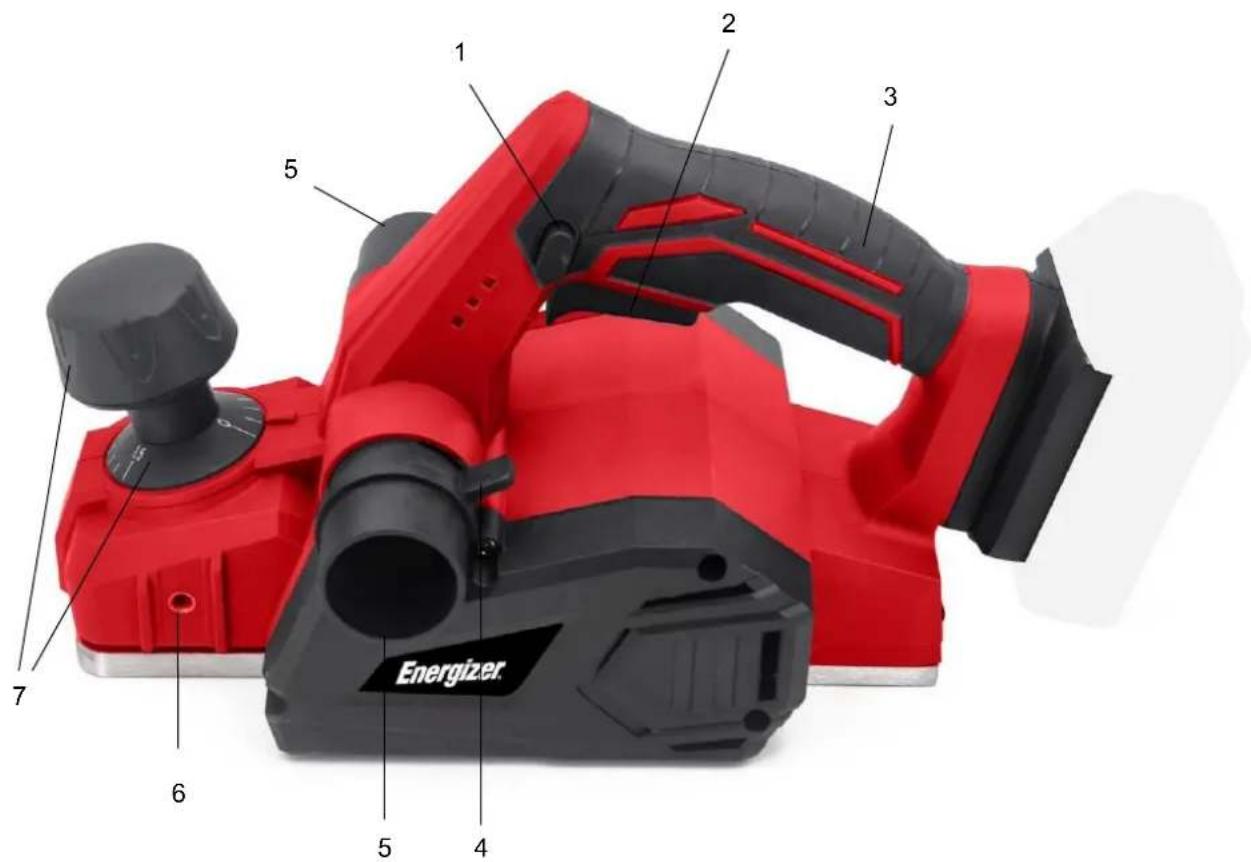

3. PRODUSUL DVS

1 2 3 5 Energizer 7 6 5 4

1. Buton de blocare
2. Buton de pornire/oprire
3. Mâner
4. Reglarea părtii de ieşire a aşchiilor
5. Conexiune de evacuare / aspirare a aschiilor
6. Şuruburi de fixare a ghidajului
7. Buton rotativ pentru reglarea adâncimii de rindeluire

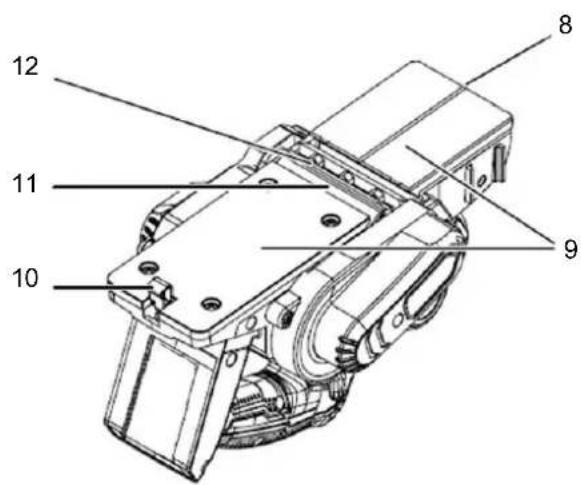

8. Canelură
9. Tălpi de bază
10. Pană de îndepărtare
11. Suport pentru lamă
12. Lamă

ATENTIE: Bateria nu este inclusă.

4. TEHNIC DETALII

Voltaj	20V
Viteza fără sarcină	16 000rpm
Lățimea maximă de rindeluire	82 mm
Adâncimea maximă de rindeluire	1,5 mm
Adâncime maximă de rabatare	9 mm
Mâner cu prindere moale	Da
Battery type (no included)	Energizer 3BP2 / 3BP420V dc 2,0 Ah/litiu-ion20Vdc 4,0 Ah/litiu-ion
Tip încărcător (nu este inclus)	Energizer 3CH1Intrare220-240V~ 50-60 Hz,leșire 2.2O
Timp de încărcare	1h pentru 2.0Ahbaterie
Accesorii incluse	x1 riglă de ghidare, x1 riglă de adâncime, x1 cheie, x1 cheie hexagonală, x2 șuruburi, x1 adaptor de praf

AVERTIZARE!

• Scoateti accumulatorul.
• Glisati gulerul sacului de praf pe orificiul de evacuare.

NOTA: Pentru a scoate sacul de praf, trageti-l direct din orificiul de evacuare.

Sacul de praf se umple rapid. Goliți-l des pentru a preveni deteriorarea produsului

ATAŞAREA RIDETULUI LA UN ASPIRAT

Sistemul de colectare a aschiilor al rindelei are un orificiu pentru introducerea unui furtun de vid.

• Scoateti accumulatorul.
• Scoateți sacul de praf.
• Atașați un furtun de vid la evacuarea așchiilor din stânga sau din dreapta.
• Setați maneta de directie de evacuare la portul de evacuare selectat.
• Conectați aspiratorul la o sursă de alimentare.
• Porniți aspiratorul înainte de a începe tăierea.

AVERTISMENT: Când unealta nu este conectată la aspirator, reinstalati întotdeauna sacul de praf înapoi pe unealtă. Nerespectarea acestui lucru ar putea duce la aruncarea prafului sau a obiectelor străine în fața sau în ochi, ceea ce ar putea duce la posibile răniri grave

INSTALARE/DEMONTARE BATERIE

• Blocati declanșatorul comutatorului.
• Introduceti accumulatorul în produs.
• Asigurați-vă că dispozitivele de blocare de pe fiecare parte a accumulatorului se fixează la locul lor și că bateria este fixată în produs înainte de a începe operarea.
• Apăsați zăvoarele pentru a scoate accumulatorul.

Pentru instrucțiuni complete de încărcare, consultați manualele operatorului pentru acumulatorul și încărcătorul dvs

PORNIREA/OPRIREA RIDETULUI

• Pentru a porni rindeaua: Apăsați butonul de blocare din ambele părți, apoi apăsați pe declanșatorul comutatorului.
• Pentru a opri rindeaua: eliberați declanșatorul comutatorului.

KICKSTAND

Rindeaua a fost echipată cu un suport pivotant automat care va împiedica lamele să intre în contact cu bancul de lucru atunci când nu sunt utilizate. Pe măsură ce începețirindeluirefunctionare, suportul se va retrage automat când trece peste marginea piesei de prelucrat. Când așezați rindeaua pe bancul de lucru, suportul va pivota automat în jos pentru a preveni contactul cu lama.

AVERTIZARE: Asigurați-vă că suportul funcționează liber în orice moment și că zona din jurul suportului este liberă de resturi. Nerespectarea acestui lucru poate duce la vătămări corporale grave.

Când începirindeluireo bucată aspră de material, rindeaua va îndepărta doar punctele înalte la început. Trecerile successive vor elimina tot mai mult material. Îndepărtând nu mai mult de 1/64 inch cu fiecare trecere, veți obține cel mai fin finisaj, chiar și de la cea mai aspră piesă de prelucrat.

Începeti întotdeauna prin a face tăieturi de probă în resturi de lemn pentru a vă asigura că rindeaua îndepărtează cantitatea dorită de lemn.

Pentru a setarindeluireadâncime:

• Scoateți acumulatorul.
• Rotiți butonul de reglare a adâncimii în sensul acelor de ceasornic pentru a seta adâncimea de tăiere dorită. Adâncimea maximă de tăiere este de 1/16 inch.

NOTA:

• Utilizați numaireținutăsetări de adâncime. Încercarea de tăiere cu setările de adâncime de tăiere întrereținutăpozițiile pot duce la tăieturi inegale.
• Pentru a proteja lamele în timpul depozitării, transportului etc., rotiți butonul de reglare a adâncimii sus în sens invers acelor de ceasornic pe scara adâncimii de tăiere pentru a parca lama.

AVERTIZARE: Fixați întotdeauna piesa de prelucrat bine înainte de a efectua o tăietură. Lucrul care se deplasează în timpul unei tăieturi poate duce la pierderea controlului mașinii de rindeau și poate cauza răniri grave.

SFATURI PENTRU UTILIZAREA RIDETULUI

Prindeti bine lucrarea.

• Asigurați-vă că materialul de rindeluit nu are cuie, capse sau şuruburi.
• Susține munca astfel încât operația să fie de partea ta.

OBSERVA: Rindeluireaprea rapid are ca rezultat o finisare slabă și crește acumularea de așchii în evacuarea așchiilor. Acumularea de cip restricționează fluxul de aer și poate cauza supraîncălzirea motorului.

AVERTIZARE: Nu încercați să curățați evacuarea așchiilor blocate până când lamele se opresc și nu ați deconectat produsul de la sursa de alimentare. Nerespectarea acestui avertisment poate rezulta în vătămare corporală gravă.

Rindeau

• Prindeti bine lucrarea.
• Reglațirindeluireadâncime. ConsultațiRindeluireaProfunzime mai devreme în acest manual.
• Tineți butonul de reglare a adâncimii cu o mână și mânerul cu cealaltă mână.

AVERTIZARE: Folosiți întotdeauna două mâini pe unealta pentru orice operație; acest lucru vă asigură că mențineți controlul și evitați riscul de vătămare corporală gravă. Sprijiniți și prindeți întotdeauna în mod corespunzător lucrul, astfel încât ambele mâini să fie libere pentru a controla rindeaua. Nu utilizați niciodată unealta deasupra capului sau răsturnată din poziția de funcționare corectă; pot rezulta vătămări corporale grave.

- Asezați pantoful din față pe marginea lucrării de rindeluit.

NOTA: Asigurati-vă că lamele nu ating lucrarea.

- Aplicați presiune pe butonul de reglare a adâncimii, astfel încât pantoful din față să fie complet plat pe lucru.

• Porniți rindeaua și lăsați motorul să atingă viteza maximă.
• Tineți rindeaua ferm și împingeti-o înainte în lucru, folosind o mișcare lentă și constantă.
• Planificati încet și goliți des sacul de praf.
• Aplicați presiune în jos spre mânerul din spate când ajungeți la sfârșitul tăieturii rindeluite. Acest lucru ajută la menținerea secțiunii din spate a bazei rindelui în contact cu lucrul și previne ca partea din față a rindeluiului să crească tăietura.

AVERTIZARE: Aveți grijă să evitați lovirea de cuie sau capse în timpulrindeluireoperare; această acțiune poate întepa, crăpa sau deteriora lamele.

NOTA: Vă sugerăm să păstrați întotdeauna un set suplimentar de lame la îndemână. De îndată ce lamele din rindeauă arată semne că devin tocite, înlocuiti-le. Lamele sunt reversibile și pot fi inversate până când ambele părți devin tocite

TESARE

Rindeaua este proiectată cu o canelură de teşire în sabotul din față pentru a teși colțurile plăcilor. Înainte de a face o tăiere pe cherestea bună, exersați tăierea pe cheresteaua reziduală pentru a determina cantitatea care trebuie îndepărtată.

• Prindeti bine lucrarea.
• Tineți butonul de reglare a adâncimii cu o mână și mânerul cu cealaltă mână.
• Asezați canelura de teşire pe suprafața de tăiat.
• Porniți rindeaua și lăsați motorul să atingă viteza maximă.
• Tineți rindeaua ferm și împingeti-o înainte în lucru, folosind o mișcare lentă și constantă.
• Aplicați presiune în jos pentru a menține rindeaua plată la începutul și la sfârșitul suprafeței de lucru.

Rindeau marginile ŞI REALIZAREA TĂIĂRI DE IEPURE

Rindea vine cu un ghidaj de margine reglabil pentru rindeluirea precisă a marginilor și tăierea cu canelură. Atașați ghidajul de margine pe ambele părți ale rindelei pentru rindeluirea marginilor și atașați ghidajul de margine în partea stângă pentru a face tăieturi cu canelură.

ATAŞAREA GHIDULUI DE MUCHII PENTRU BORCHII DE RINNEUT

• Scoateți acumulatorul.
• Atașati suportul pe partea dorită a rindelui și strângeți bine şurubul butonului.
• Atașați ghidajul de margine la suport folosind piulița buton și șurubul capului căruciorului.
• Strângeti bine piulița butonului.

MARCHII DE RINEUTARE

Urmati instrucțiunile din secțiunea Rindeluire de mai devreme în acest manual. Țineți ferm ghidajul de margine pe marginea suprafetei de lucru.

ATAŞAREA GHIDULUI DE MARCHII PENTRU REALIZAREA TÄIEİLOR DE IEPURE

• Scoateți accumulatorul.
• Atașati suportul pe partea stângă a rindelui și strângeti bine șurubul butonului.
• Ataşati uşor ghidajul de margine pe suport folosind piuliţa buton și şurubul capului căruciorului (nu strângeti).
• Reglați ghidajul de margine la lățimea dorită pentru tăierea cu canelură.
• Strângeti bine piulița butonului.

Urmați instrucțiunile din secțiunea de rindeluire de mai sus în acest manual. Așezați ghidajul de margine ferm pe marginea suprafeței de lucru. Adâncimea rătei este determinată de adâncimea tăieturii și de numărul de treceri efectuate de-a lungul suprafeței de lucru.

Adâncimea maximă de amortizare este de 1,2 mm și trebuie tăiată în treceri de 1,5 mm sau mai puțin pentru a atinge adâncimea dorită. Lățimea canelului poate fi reglată prin mișcarea ghidajului de margine.

AVERTISMENT:

În timpul întreținerii, utilizați numai piese de schimb identice. Utilizarea oricăror alte piese poate crea un pericol sau poate provoca deteriorarea produsului.

Purtați întotdeauna protectie pentru ochi cu scuturi laterale marcate pentru conformitate. Nerespectarea acestui lucru poate duce la aruncarea obiectelor în ochi, ceea ce poate duce la vătămări grave.

6. OPERARE

Avertizare!

Nu permiteți familiarizarea cu instrumentele să vă facă neglijent. Amintiți-vă că o fracțiune de secundă neglijentă este suficientă pentru a provoca răni grave.

Scoateți întotdeauna accumulatorul din unealtă când asamblatii piesele, faceți ajustări, curățati sau când nu îl utilizati. Scoaterea accumulatorului va preveni pornirea accidentală care ar putea cauza vătămări corporale grave.

Purtați întotdeauna protecție pentru ochi cu ecrane laterale marcate conform ANSI Z87.1. Nerespectarea acestui lucru poate duce la aruncarea obiectelor în ochi, ceea ce duce la posibile răniri grave.

Nu utilizați atașamente sau accesorii nerecomandate de producătorul acestui produs. Utilizarea de atașamente sau accesorii nerecomandate poate duce la vătămări corporale grave.

APLICATII

Puteți utiliza acest instrument în scopurile enumerate mai jos:

• Rindeluirea marginii unei uși sau rafturi din lemn
• Rindeluirea marginii unei bucăți de cherestea
- Efectuarea tăieturilor în lemn
- Teşirea marginilor ascuțite ale cherestelei

REGLAREA DIRECTIEI DE ESapament

AVERTISMENT: Praful colectat de la acoperirile de suprafață de rindeluire, cum ar fi poliuretanii, uleiul de in etc., se poate autoaprinde în sacul de praf al rindelei sau în altă parte și poate provoca incendii. Pentru a reduce riscul de incendiu, goliți întotdeauna sacul de praf frecvent în timpul rindeluirii. NU depozitați și nu lăsați niciodată o rindea fără a-i goli total sacul de praf. De asemenea, urmați recomandările producătorului de acoperire.

Schimbați direcția evacuării la dreapta sau la stânga pentru a controla direcția resturilor atunci când lucrați în spații restrânse.

Pentru a regla direcția evacuării și sacul de praf:

• Scoateți accumulatorul.
• Pentru a regla evacuarea spre dreapta: Mutați maneta de direcție a evacuării astfel încât săgeata să fie îndreptată spre dreapta (mânerul va fi îndreptat spre stânga). Instalați sacul de praf pe orificiul de evacuare din dreapta.
• Pentru a regla evacuarea spre stânga: Mutați maneta de direcție a evacuării astfel încât săgeata să fie îndreptată spre stânga (mânerul va fi îndreptat spre dreapta). Instalați sacul de praf pe orificiul de evacuare din stânga.

NOTĂ: Verificați dacă sacul de praf este atașat la același port selectat de maneta de direcție a evacuării

7.ÎNTRETINERE

ÎNTRETINERE GENERALĂ

Evitați utilizarea solventilor atunci când curățați piesele din plastic. Majoritatea materialelor plastice sunt susceptibile de a fi deteriorate de la diferite tipuri de solventi comerciali și pot fi deteriorate prin utilizarea lor. Folosiți cărpe curate pentru a îndepărta murdăria, praful, uleiul, grăsimea etc.

AVERTIZARE: Nu lăsați în niciun moment lichidele de frână, benzina, produsele pe bază de petrol, uleiurile penetrante etc., să intre în contact cu piesele din plastic. Substanțele chimice pot deteriora, slăbi sau

distrugeți plasticul, ceea ce poate duce la vătămări corporale grave.

Uneltele electrice utilizate pe material din fibră de sticlă, panouri de perete, compuși de împachetare sau tencuială sunt supuse unei uzuri accelerate și posibile defecțiuni premature, deoarece așchiile din fibră de sticlă și

şlefuirea este foarte abrazivă pentru rulmenți, perii, comutatoare etc. În consecință, nu recomandăm utilizarea acestui instrument pentru lucrări prelungite pe aceste tipuri de materiale. Cu toate acestea, dacă lucrați cu oricare dintre aceste materiale, este extrem de important să curățați unealta folosind aer comprimat.

LUBRIFICARE

Toți rulmenții din această unealtă sunt lubrifiati cu o cantitate suficientă de lubrifiant de înaltă calitate pentru durata de viață a unității în condiții normale de funcționare. Prin urmare, nu este necesară o lubrifiere suplimentară.

CURĂȚAREA PORTULUI DE EVACUARE ȘI GOLIREA SACULUI DE PRAF

După utilizarea rindelei pentru o perioadă lungă de timp sau la rindeluirea cherestelei umede sau verzi, aşchiile se pot acumula în orificiul de evacuare și necesită curățare. Acumularea de aşchii restricționează fluxul de aer și provoacă supraîncălzirea motorului. Curățați orificiul de evacuare și goliți sacul de praf în mod regulat.

• Scoateti accumulatorul.
• Scoateți sacul de praf din orificiul de evacuare.
• Curățați așchiile sau praful acumulat din orificiul de evacuare al rindelei cu o bucată mică de lemn. Nu folositii măinile sau degetele.
  • Goliți toate resturile din sacul de praf și asigurați-vă că gulerul nu conține resturi.
• Înlocuiti sacul de praf

ÎNLOCUIREA LAMELOR

Lamele de rindeau sunt reversibile. Când o margine devine tocità, lama poate fi inversată, astfel încât cealaltă parte să poată fi folosită.

Înlocuïți sau inversați întotdeauna lamele în perechi. Nu încercați să ascuți lamele. Dacă lamele din rindeauă prezintă semne că devin tocite, ciobite sau deteriorate în vreun fel, înlocuïți-le.

Când înlocuiti lamele, utilizați numai lama de schimb recomandată.

AVERTIZARE: Purtați întotdeauna mănuși grele din piele și aveți grijă când slăbiti șuruburile lamei și manipulați și/sau schimbați lamele. Lamele sunt ascuțite și pot provoca personale seroase rănire.

• Scoateți accumulatorul.
• Fixați rindeaua într-o poziție cu susul în jos.
• Slăbiți cele trei şuruburi care fixează lama pe suportul lamei rotind în sens invers acelor de ceasornic cu cheia pentru lame furnizată.

NOTĂ: Nu slăbiți prea mult şuruburile. Dacă şuruburile sunt prea slăbite, alinierea noi lame nu va fi precisă.

NOTĂ: Înainte de a îndepărta vechile lame, luați în considerare direcția de tăiere, precum și modul în care este orientată marginea conică a vechilor lame. Marginea conică a noilor lame trebuie să fie în aceeași orientare ca și lamele originale, cu marginea conică pe aceeași parte cu capetele șuruburilor și marginea plată îndreptată spre blocul de tăiere.

• Apăsați protectția lamei cu arc.
- Împingeți suportul lamei afară din ansamblul blocului de tăiere folosind vârful unei şurubelnite.
- Scoateți lama veche din suportul pentru lamă, glisând lama în afară folosind vârful unei şurubelnițe. NOTĂ: Dacă lama nu poate fi împinsă cu ușurință din suportul lamei după slăbirea şuruburilor de fixare a lamei, folosiți un bloc de lemn pentru a desprinde lama de suportul lamei cu o lovitură scurtă și puternică. Apoi împingeți lama cu o şurubelniță pentru a o scoate. Dacă este necesar, bateți puternic blocul de lemn cu un ciocan mic pentru a desprinde lama.
- Curățați orice rumeguș sau așchii de lemn din jurul zonei lamei.
- Glisați noua lamă în fanta suportului pentru lamă.
- Folosiți o şurubelnită pentru a împinge lama în suportul lamei până când este centrată în poziție.
- Apăsați protectția lamei cu arc.
- Introduceti suportul lamei în ansamblul blocului de tăiere.
- Strângeti din nou cele trei şuruburi de fixare a lamei folosind cheia pentru lame.
- Repetați procedura de mai sus pentru a schimba cealaltă lamă.

8. ELIMINAREA

Electric produse ar trebui nu fi aruncat cu gospodărie produse. Conform la cel european Directivă 2012/19/UE pe deșeuri electric și electronic echipamente și sale implementare înnațional drept, electric produse folosit necesitate fi colectate separat și dispuse de la colectarepuncte furnizate pentru acest scop. Vorbi cu dvs local autoritatile sau dealer pentru sfaturi pe reciclare.
