HASZNÁLATI ÚTMUTATÓ 3PL01 ENERGIZER

FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és utasítást.A

figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Örizze meg az összes figyelmeztetést és utasítást későbbi hivatkozás céljából.

A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról (vezetékes) vagy akkumulátorral működő elektromos kéziszerszámára vonatkozik.

(vezeték nélküli) elektromos kéziszerszám.

1) Munka terület biztonság

• Tartsa munka terület tiszta és jól megvilágított. Zürzavaros vagy sötét területeken meghívbalesetek.
• Tedd nem működik hatalom eszközöket be robbanó légkör, ilyen mint be a jelenlét a gyúlékony folyadékok, gázok vagy por. Hatalom eszközöket teremt szikrákat melyik május meggyullad a por vagygőzők.
• Tartsa gyermekek és szemlélődők el míg üzemeltetési a hatalom eszköz. Zavaró tényezők tud ok te hogy veszít ellenőrzés.

2) Elektromos biztonság

• Hatalom eszköz dugók kell mérközés a kimenet. Soha módosítani a dugó be bármilyen út. Tedd nem használat bármilyen adapter dugók -vel földelt (földelt) hatalom eszközöket. Módosítatlan dugók és illesztése kivezetések akarat csökkenteni kockázat a elektromossokk.
• Elkerül test érintkezés -vel földelt vagy földelt felületek, ilyen mint csövek, radiátorok, tartományok és hütőszekrények. Ott van an megnövekedett kockázat a elektromos sokk ha a te test földelve van vagyföldelt.
• Tedd nem kiteszik hatalom eszközöket hogy eső vagy nedves körülmények. Víz belépő a hatalom eszköz akarat növekedésa kockázat a elektromossokk.

3) Személyes biztonság

• Marad éber, óra Mi te csinálnak és használat közös érzék amikor működtető a elektromos szerszám. Tedd nem használat a hatalom eszköz míg te vannak fáradt vagy alatt a befolyás a drogok, alkohol vagygyógyszer. A pillanat a figyelmetlenség míg üzemeltetési hatalom eszközöket május eredmény be súlyos személyes sérülés.
• Használat személyes védőfelszerelés. Mindig viselje szemvédelem. Védő felszerelés ilyen mint a por maszk, nemcsúszás biztonság cipő, kemény kalap vagy meghallgatás védelem használt számára megfelelő körülmények akarat csökkenteni személyes sérülések.
• Megelőzni nem szándékos induló. Biztosítsa a kapcsoló van be a off pozícióban előtt összekötő hogy hatalom forrás és/vagy akkumulátor csomag, szedés fel vagy hordozó a eszköz. Hordozás hatalom eszközöket -vel a te ujj -on a kapcsoló vagy energizáló hatalom eszközöket hogy van a kapcsoló -on meghívja balesetek.
• Távolítsa el bármilyen beállításával kulcsfontosságú vagy csavarkulcs előtt fordulás a hatalom eszköz on. A csavarkulcs vagy a kulcsfontosságú balra csatolt hogy a forgó rész a a hatalom eszköz május eredmény be személyessérülés.
• Tedd nem tovább ér valaminél. Tartsa megfelelő lábazat és egyensúly at minden alkalommal. Ez lehetővé teszi jobb ellenőrzés a a hatalom eszköz be váratlan helyzetekben.
• Ruha megfelelően. Tedd nem viselet laza ruházat vagy ékszerek. Tartsa a te haj és ruházat el -tól mozgó alkatrészek. Laza ruházat, ékszerek vagy hosszú haj tud legyen elkapták be mozgóalkatrészek.

• Ha eszközöket vannak feltéve számára a kapcsolat a por kitermelés és gyűjtemény berendezések, biztosítsa ezek vannak csatlakoztatva és megfelelően használt. Használat a por gyűjtemény tud csökkenteni por-összefüggő veszélyek.

• Tedd nem hagyja ismertség szerzett -tól gyakori használat a eszközöket engedje meg te hogy válik öntelt ésfigyelmen kívül hagyni eszköz biztonság elveket. A gondatlan akció tud ok szigorú sérülés belül a töredéke a amásodik.

• Ne viseljen bő ruhát, ékszert vagy hosszú hajat. A bő ruhákat, ékszereket vagy hosszú hajat behúzhatja a szellőzőnyilásokba.
• Ne használja létrán vagy instabil támasztékon. A szilárd felületen elhelyezett stabil lábazat lehetővé teszi az elektromos kéziszerszám jobb irányítását váratlan helyzetekben.

4) Hatalom eszköz használat ésgondoskodás

• Tedd nem erő a hatalom eszköz. Használat a helyes hatalom eszköz számára a te alkalmazás. A helyes hatalom eszköz akarat csináld a munka jobb és biztonságosabb at a arány számára melyik az volt tervezett.
• Tedd nem használat a hatalom eszközt ha a kapcsoló nem fordítsd meg és le. Bármilyen hatalom eszköz hogy nem lehet legyen ellenőrzött -vel a kapcsoló van veszélyes és kell legyen javítva.
• Leválasztás a dugó -tól a hatalom forrás és/vagy távolítsa el a akkumulátor csomag, ha levehető, -tól a hatalom eszköz előtt készítése bármilyen beállítások, változó kiegészítők, vagy tárolása hatalom eszközöket. Ilyen megelőző biztonság intézkedéseket csökkenteni a kockázat a induló a hatalom eszköz véletlenül.
• Bolt tétlen hatalom eszközöket ki a a elérheti a gyermekek és csináld nem engedje meg személyek ismeretlen -vela hatalom eszköz vagy ezek utasítás hogy működik a hatalom eszköz. Hatalom eszközöket vannak veszélyes be a kezek a képzetlen felhasználókat.
• Karbantartás hatalom eszközöket és kiegészítők. Ellenőrzés számára eltolódás vagy kötelező a mozgó alkatrészek, törés a alkatrészek és bármilyen más állapot hogy május befolyásolni a hatalom eszközét művelet. Ha sérült, van a hatalom eszköz javítva előtt használat. Sok balesetek vannak okozta által rosszul karbantartott hatalom eszközöket.
• Tartsa vágás eszközöket éles és tiszta. Megfelelően karbantartott vágás eszközöket -vel éles vágás élek vannak kevesebb valószínűleg kötni és vannak könnyebben hogy ellenőrzés.
• Használat a hatalom eszköz, kiegészítők és eszköz bitek stb. be összhangban -vel ezek utasítás, szedése -ba fiókot a dolgozó körülmények és a munka hogy legyen teljesített. Használat a a hatalom eszköz számára a műveletek eltérőek -tól azok szándékolt tudott eredmény be a veszélyeshelyzet.
• Tartsa fogantyúk és kapzsi felületek száraz, tiszta és ingyenes -tól olaj és zsír. Csúszós fogantyúk és kapzsi felületek csináld nem engedje meg számára biztonságos kezelés és ellenőrzés a a eszköz be váratlan helyzetekben.

5) Akkumulátor eszköz használat és gondoskodás

• Újratöltés csak -vel a töltő meghatározott által a gyártó. A töltő hogy van alkalmas számára egy típus a akkumulátor csomag május teremt a kockázat a Tüz amikor használt -vel másik akkumulátorcsomag.
• Használat hatalom eszközöket csak -vel konkrétan kijelölt akkumulátor csomagokat. Használat a bármilyen más akkumulátor csomagokat május teremt a kockázat a sérülés és Tüz.
• Amikor akkumulátor csomag van nem be használat, tartsa azt távol más fém tárgyak, mint papír klipek, érmék, kulcsok, körmök, csavarok vagy más kicsi fém tárgyak, hogy tud készítsenek a kapcsolat -tól egyterminál hogy másik. Rövidzárlat a akkumulátor terminálok együtt május ok égési sérüléseket vagy a Tüz.
• Alatt bántalmazó körülmények, folyékony május legyen kilökődött -tól a akkumulátor; elkerül érintkezés. Ha érintkezés véletlenül előfordul, flush -vel víz. Ha folyékony kapcsolatokat szemek, ezen felül keresni orvosi Segítség. Folyékony kilökődött -tól a akkumulátor május ok irritáció vagy égési sérüléseket.

• Tedd nem használat a akkumulátor csomag vagy eszköz hogy van sérült vagy módosított.

Sérült vagy módosított akkumulátorok május kiállítás kiszámíthatatlan viselkedés eredő be Tűz, robbanás vagy kockázat asérülés.

• Tedd nem kiteszik a akkumulátor csomag vagy eszköz hogy Tüz vagy túlzott hőmérséklet.

Kitettség hogy Tüz vagy

tEmperature felett 130 °C május ok robbanás.

JEGYZET: A hőmérséklet 130 °C tud legyen lecserélték által a hőmérséklet 265 °F.

- Kövesd minden töltés utasítás és csináld nem díj a akkumulátor csomag vagy eszköz kívül a hömérséklet hatótávolság meghatározott be a utasítás. Töltés helytelenül vagy at hömérsékletek kívül a meghatározott hatótávolság május kár a akkumulátor és növekedés a kockázat a Tüz.

6) Szolgáltatás

- Van a te hatalom eszköz szervizelve által a képzett javítás személy segítségével csak azonos cserealkatrészek. Ez lesz biztosítsa hogy a biztonság a a hatalom eszköz van karbantartott.

- Elektromos szerszám szervizelésekor csak azonos cserealkatrészeket használjon. Kövesse a jelen kézikönyv karbantartási részében található utasításokat. Nem engedélyezett alkatrészek használata vagy a karbantartási utasítások figyelmen kívül hagyása előfordulhatlétrehoznisokk vagy sérülés veszélye.

KÜLÖNLEGES BIZTONSÁG UTASÍTÁS FOR GYALÚ

FONTOS! Használat a bármilyen kiegészítők vagy mellékleteket más, mint azok ott vagyajánlott ezekben működő utasítás tud átlagos a kockázat a sérülés.

• Várja meg, amíg a vágó leáll, mielőtt letenné a szerszámot. Egy szabadon álló forgó vágó a felülethez akadhat, ami az irányítás elvesztéséhez és súlyos sérülésekhez vezethet.
• Használjon bilincseket vagy más praktikus módot a munkadarab stabil platformra való rögzítésére és alátámasztására. Ha a munkát kézzel vagy a testnek tartja, az instabillá válik, és az irányítás elvesztéséhez vezethet.
• Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja meg.
• Ismerje meg elektromos szerszámát. Olvassa el figyelmesen a kezelési útmutatót. Ismerje meg alkalmazásait és korlátait, valamint az ezzel kapcsolatos konkrét lehetséges veszélyeketelektromos szerszám. Ennek a szabálynak a betartása csökkenti az áramütés, tűz vagy súlyos sérülés kockázatát.
• Mindig viseljen ANSI Z87.1 szabványnak megfelelő oldalvédővel ellátott szemvédőt. Ennek a szabálynak a betartása csökkenti a súlyos személyi sérülések kockázatát.
• Védje a tüdejét. Viseljen arc- vagy porvédő maszkot, ha a művelet poros. Ennek a szabálynak a betartása csökkenti a súlyos személyi sérülések kockázatát.
• Védje hallását. Hosszabb ideig tartó működés során viseljen hallásvédőt. Ennek a szabálynak a betartása csökkenti a súlyos személyi sérülések kockázatát.
• Az akkumulátoros szerszámokat nem kell az elektromos aljzathoz csatlakoztatni; ezért mindig üzemképes állapotban vannak. Ügyeljen a lehetséges veszélyekre, amikor nem használja az akkumulátoros szerszámot, vagy amikor tartozékokat cserél. E szabály betartása csökkenti az áramütés, tűz vagy súlyos személyi sérülés kockázatát.
• Ne helyezze az akkumulátoros szerszámokat vagy azok akkumulátorait tűz vagy hő közelébe. Ez csökkenti a robbanás és a sérülés kockázatát.
• Ne törje össze, ne ejtse le vagy sértse meg az akkumulátort. Ne használjon olyan akkumulátort vagy töltöt, amely leesett vagy éles ütést kapott. A sérült akkumulátor robbanásveszélyes. A leejtett vagy sérült akkumulátort haladéktalanul megfelelően ártalmatlanítsa.
• Az akkumulátorok felrobbanhatnak gyújtóforrás, például jelzőlámpa jelenlétében. A súlyos személyi sérülések kockázatának csökkentése érdekében soha ne használjon vezeték nélküli terméket nyílt láng jelenlétében. A felrobbant akkumulátor törmeléket és vegyszereket juttathat ki. Ha ki van téve, azonnal öblítse le vízzel.

• Ne töltse az akkumulátoros szerszámot nedves vagy nedves helyen. Ne használjon, tároljon és ne töltsön akkumulátorokat vagy termékeket olyan helyen, ahol a hőmérséklet 50°F-nál alacsonyabb, 100°F-nál magasabb. Ne tárolja szabadban vagy járművekben.

• Szélsőséges használat vagy hőmérsékleti viszonyok között az akkumulátor szivároghat. Ha folyadék kerül a börére, azonnal mossa le szappannal és vízzel. Ha

• folyadék kerül a szemébe, öblítse ki tiszta vízzel legalább 10 percig, majd azonnal forduljon orvoshoz. Ennek a szabálynak a betartása csökkenti a súlyos személyi sérülések kockázatát.
• Órizze meg ezeket az utasításokat. Gyakran olvassa el őket, és oktasson velük másokat, akik esetleg használják ezt az eszközt. Ha kölcsönadja valakinek ezt az eszközt, adja kölcsön neki ezeket az utasításokat is.

SZIMBÓLUMOK

		Megfelel hogy lényeges biztonság szabványoknak.
		To csökkenteni a kockázat a sérülés, a felhasználó kell olvas és megérteni ez kézikönyvelőtt segítségével ez termék.
		Viselet fül védelmezők. Kitettség hogy zaj tud ok meghallgatás veszteség.
		Viselet szem védelem.Viselet légúti védelem.
		Tedd nem rendelkezik a régi készülékek -vel háztartási szemét.
		Újrafeldolgozás.

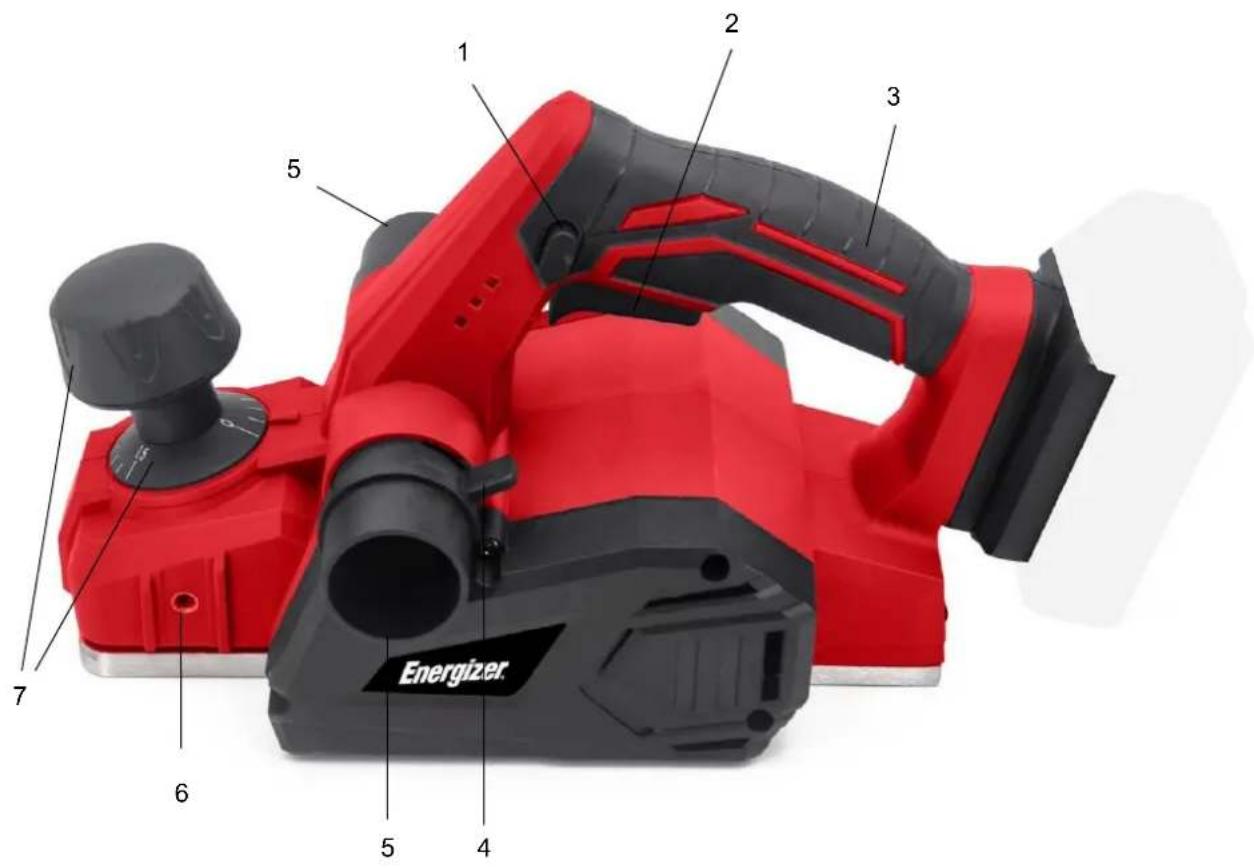

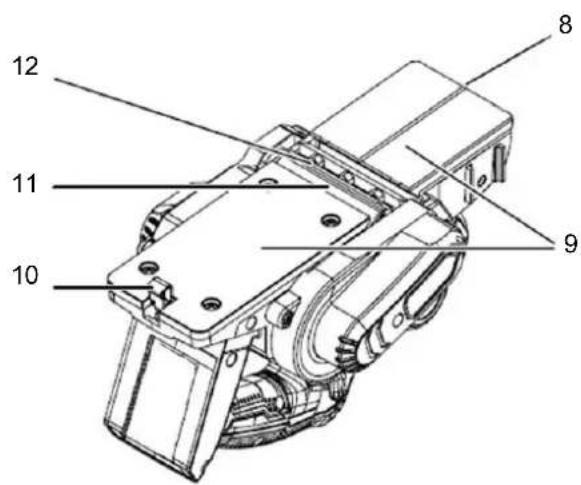

3. AZ ÖN TERMÉKE

1. Zárolás gomb
2. Be/Ki gomb
3. Fogantyú
4. A forgácskimeneti oldal beállítása
   5 Forgácskidobás/szívócsatlakozás
   6: Falvezető rögzítőcsavarok
5. Forgatógomb a gyalulási mélység beállításához
6. Barázda
7. Alap talpak
8. Eltávolító ék
9. Penge tartó
10. Penge

VIGYÁZAT: Az akkumulátort nem tartalmazza.

4. MÜSZAKI RÉSZLETEK

Feszültség	20V
Üresjárati fordulatszám	16 000 rpm
Max. gyalulási szélesség	82 mm
Max. gyalulási mélység	1,5 mm
Max. rabálásmélység	9 mm
Puha markolatú fogantyú	Igen
Akkumulátor típusa (nem tartozék)	Energizer3 BP2 / 3BP420V dc 2,0 Ah/Lítium-ion20Vdc 4,0 Ah/Lítium-ion
Töltő típusa (nem tartozék)	Energizer 3CH1Bemenet 220-240V~ 50-60 Hz,Kimenet 2.2A
Töltési idő	1H 2,0 Ah- értakkumulátor
Mellékelt tartozékok	x1 vezető vonalzó, x1 mélységvonalzó, x1 csavarkulcs, x1 hatlapú kulcs, x2 csavar, x1 poradapter

FIGYELMEZTETÉS!

Viselet meghallgatás védelem.

5. HASZNÁLAT

A PORZSÁK FELSZERELÉSE

• Távolítsa el az akkumulátorcsomagot.
• Csúsztassa a porzsák gallérját a kipufogónyílásra.
  JEGYZET: A porzsák eltávolításához húzza ki egyenesen a kipufogónyílásból.
  A porzsák gyorsan megtelik. Gyakran ürítse ki, hogy elkerülje a termék károsodását

A GYALÚ RÖGZÍTÉSE VÁKUUMHOZ

A gyalugép forgácsgyűjtő rendszerében van egy vákuumtömlő behelyezésére szolgáló port.

• Távolítsa el az akkumulátorcsomagot.
• Távolítsa el a porzsákot.
- Csatlakoztasson egy vákuumtömlőt a bal vagy jobb forgácselvezetőhöz.
- Állítsa a kipufogóirány kart a kiválasztott kipufogónyílásra.
- Csatlakoztassa a vákuumot a tápegységhez.
- A vágás megkezdése előtt kapcsolja be a vákuumot.

FIGYELMEZTÉTÉS: Ha a szerszám nincs vákuumhoz csatlakoztatva, mindig helyezze vissza a porzsákot a szerszámra. Ennek elmulasztása esetén por vagy idegen tárgyak kerülhetnek az arcába vagy a szemébe, ami súlyos sérülést okozhat.

AKKUMULÁTORCSOMAG TELEPÍTÉSE/KIVÁLTÁSA

• Zárja le a kapcsoló kioldóját.
- Helyezze be az akkumulátort a termékbe.
- Használat előtt győződjön meg arról, hogy az akkumulátorcsomag mindkét oldalán lévő reteszt a helyükre pattan, és az akkumulátorcsomag rögzítve van a termékben.
- Nyomja le a reteszt az akkumulátor eltávolításához.

A teljes töltési utasításokat lásd az akkumulátorcsomag és a töltő használati útmutatójában

A GYALÚ INDÍTÁSA/LEÁLLÍTÁSA

• A gyalu elindítása: Nyomja meg a reteszelő gombot mindkét oldalon, majd nyomja meg a kapcsoló kioldóját.
• A gyalu leállítása: Engedje el a kapcsoló kioldóját.

KISZÁLLÓ

A gyalugép egy automatikus elforgatható támasztékkal van felszerelve, amely megakadályozza, hogy a kések hozzáérjenek a munkapadhoz, amikor nem használják. Ahogy elkezdi agyalulásműködés közben a támasztóállvány automatikusan visszahúzódik, amikor áthalad a munkadarab szélén. Amikor a gyalut a munkapadra helyezi, a támasztóállvány automatikusan lefelé fordul, hogy megakadályozza a fürészlap érintkezését.

FIGYELMEZTETÉS: Győződjön meg arról, hogy a kitámasztó mindig szabadon működik, és hogy az állványt körülvevő terület mentes a törmeléktől. Ennek elmulasztása súlyos személyi sérülést okozhat.

GYALULÁSI MÉLYSÉG

Amikor elkezdedgyalulásdurva anyagdarab, a gyalu először csak a magas foltokat távolítja el. Az egymást követő átadások egyre több anyagot távolítanak el. Ha minden egyes lépésnél legfeljebb 1/64 hüvelyket távolít el, akkor a legsimább felületet érheti el, még a legdurvább munkadarabból is.

Mindig kezdje próbavágásokkal a fahulladékban, hogy megbizonyosodjon arról, hogy a gyalu a kívánt mennyiségű fát távolítja el.

A beállításhoz agyalulásmélység:

• Távolítsa el az akkumulátorcsomagot.
• A kívánt vágásmélység beállításához forgassa el a mélységbeállító gombot az óramutató járásával megegyező irányba. A maximális vágásmélység 1/16 hüvelyk.

JEGYZET:

• Csak használjaőrizetbe vettmélység beállítások. Vágások megkísérlése a vágási mélység beállításával aőrizetbe vettpozíciók egyenetlen vágásokat eredményezhetnek.
• A kések tárolása, szállítása stb. közbeni védelme érdekében forgassa el a mélységbeállító gombot az óramutató járásával ellentétes irányba a vágásmélységi skálán a fűrészlap leállításához.

FIGYELMEZTETÉS: Vágás előtt mindig szorosan rögzítse a munkadarabot. A vágás közben mozgó munka a gyalu feletti uralma elvesztését és súlyos sérüléseket okozhat.

TIPPEK A GYALÚ HASZNÁLATÁHOZ

Biztonságosan rögzítse a munkát.

• Ügyeljen arra, hogy a gyalulandó anyag mentes legyen szögektől, kapcsoktól vagy csavaroktól.
• Támogassa a munkát, hogy a müvelet az Ön oldalán legyen.

ÉRTESÍTÉS: Gyalulástúl gyors, rossz felületet eredményez, és növeli a forgács felhalmozódását a forgácselszívóban. A forgácsképződés korlátozza a légáramlást, és a motor túlmelegedését okozhatja.

FIGYELMEZTETÉS: Ne kísérelje meg megtisztítani az eltömődött forgácselszívót, amíg a kések le nem állnak, és le nem húzta a terméket az áramforrásról. Ennek a figyelmeztetésnek a figyelmen kívül hagyása következménye lehet súlyos személyi sérülésben.

GYALULÁS

• Biztonságosan rögzítse a munkát.
• Állítsa be agyalulásmélység. LásdGyalulásMélység ebben a kézikönyvben korábban.
• Egyik kezével tartsa a mélységállító gombot, másik kezével a fogantyút.
  FIGYELMEZTETÉS: Mindig két kézzel tartsa a szerszámot bármilyen művelethez; ez biztosítja, hogy megőrizze az irányítást, és elkerülje a súlyos személyi sérülések kockázatát. Mindig megfelelően támassza meg és rögzítse a munkát, hogy mindkét keze szabadon irányíthassa a gyalut. Soha ne működtesse a szerszámot fej fölött vagy megfordítva a megfelelő működési helyzetből; súlyos személyi sérülést okozhat.
• Helyezze az első cipőt a gyalulandó munka szélére.

JEGYZET: Győződjön meg arról, hogy a kések nem érnek hozzá a munkadarabhoz.

• Nyomja meg a mélységállító gombot úgy, hogy az elülső cipő teljesen síkban legyen a munkafelületen.
• Indítsa el a gyalut, és hagyja, hogy a motor elérje a maximális fordulatszámot.
• Tartsa szilárdan a gyalut, és lassú, egyenletes mozdulattal tolja előre a munkába.
• Lassan repüljön, és gyakran ürítse ki a porzsákot.
• A gyalult vágás végéhez érve gyakoroljon lefelé irányuló nyomást a hátsó fogantyú felé. Ez segít abban, hogy a gyalu alapjának hátsó része érintkezzen a munkával, és megakadályozza, hogy a gyalu eleje kimarja a vágást.

FIGYELMEZTETÉS: Ügyeljen arra, hogy közben ne ütődjön szögek vagy kapcsokgyalulásművelet; ez a művelet bevághatja, megrepedhet vagy károsíthatja a pengéket.

JEGYZET: Javasoljuk, hogy mindig tartson kéznél egy extra pengekészletet. Amint a gyaluban lévő pengék az eltompulás jeleit mutatják, cserélje ki őket. A pengék megfordíthatók, és addig forgathatók, amíg mindkét oldaluk eltompul

LÉNYEZŐ

A gyalu az elülső saruban leélezett horonnyal van kialakítva a deszkák sarkainak letöréséhez. A jó fűrészáru vágása előtt gyakorolja a fűrészáru vágását az eltávolitandó mennyiség meghatározásához.

• Biztonságosan rögzítse a munkát.
• Egyik kezével tartsa a mélységállító gombot, másik kezével a fogantyút.
• Helyezze a letörő hornyot a vágandó felületre.
• Indítsa el a gyalut, és hagyja, hogy a motor elérje a maximális fordulatszámot.
• Tartsa szilárdan a gyalut, és lassú, egyenletes mozdulattal tolja előre a munkába.
• Alkalmazzon lefelé irányuló nyomást, hogy a gyalu sík maradjon a munkafelület elején és végén.

ÉLEK GYULÁSA ÉS NYULVÁGÁSOK KÉSZÍTÉSE

A gyalu állítható élvezetővel rendelkezik a precíziós élezés érdekébengyalulásés nyúlvágás. Rögzítse az élvezetőt a gyalu mindkét oldaláhozgyaluláséleket, és rögzítse az élvezetőt a bal oldalra a nyúlvágásokhoz.

AZ ÉLVEZETŐ FELHASZNÁLÁSA SZÉLGYULÁSHOZ

• Távolítsa el az akkumulátorcsomagot.
• Rögzítse a konzolt a gyalu kívánt oldalára, és szorosan húzza meg a gomb csavarját.
  • Rögzítse az élvezetőt a konzolhoz a gombanyával és a kocsifej csavarjával.
• Biztonságosan húzza meg a gomb anyáját.

ÉLEK GYULÁSA

Kövesse az utasításokat aGyalulásfejezet korábbi részében. Tartsa az élvezetőt erősen a munkafelület széléhez.

A NYULVÁGÁSOK KÉSZÍTÉSÉHEZ VONATKOZÓ SZÉL-ÚTMUTATÓ FELSZERELÉSE

• Távolítsa el az akkumulátorcsomagot.
• Rögzítse a konzolt a gyalu bal oldalához, és szorosan húzza meg a gomb csavarját.
  • Rögzítse az élvezetőt lazán a konzolhoz a gombanyával és a kocsifej csavarjával (ne húzza meg).
• Állítsa be az élvezetőt a kívánt szélességre a nyúlványvágáshoz.
• Biztonságosan húzza meg a gomb anyáját.

NYULVÁGÁSOK KÉSZÍTÉSÉHEZ

Kövesse a kézikönyv korábbi, gyalulás szakaszában található utasításokat. Helyezze az élvezetőt határozottan a munkafelület széléhez. A rabbet mélységét a vágás mélysége és a munkafelület mentén végzett áthaladások száma határozza meg.

A maximális engedménymélység 1,2 mm, és a kívánt mélység eléréséhez legfeljebb 1,5 mm-es menetekben kell vágni. A rabbet szélessége az élvezető mozgatásával állítható be.

FIGYELMEZTETÉS:

Szervizeléskor csak azonos cserealkatrészeket használjon. Bármely más alkatrész használata veszélyt jelenthet vagy a termék károsodását okozhatja.

Mindig viseljen szemvédőt oldalsó pajzsokkal, amelyek megfelelnek a követelményeknek. Ennek elmulasztása azt eredményezheti, hogy tárgyakat dobnak a szemébe, ami súlyos sérülést okozhat.

6. MÜKÖDÉS

Figyelmeztetés!

Ne engedje, hogy az eszközök ismerete figyelmetlenné tegyen. Ne feledje, hogy a másodperc óvatlan töredéke is elegendő ahhoz, hogy súlyos sérülést okozzon.

Mindig vegye ki az akkumulátort a szerszámból, amikor alkatrészeket szerel össze, beállításokat végez, tisztít, vagy amikor nem használja. Az akkumulátorcsomag eltávolítása megakadályozza a véletlen indítást, amely súlyos személyi sérülést okozhat.

Mindig viseljen ANSI Z87.1 szabványnak megfelelő oldalvédővel ellátott szemvédőt. Ennek elmulasztása esetén tárgyak kerülhetnek a szemébe, ami súlyos sérülést okozhat.

Ne használjon olyan tartozékokat vagy tartozékokat, amelyeket a termék gyártója nem ajánlott. A nem javasolt tartozékok vagy tartozékok használata súlyos személyi sérülést okozhat.

ALKALMAZÁSOK

Ezt az eszközt az alábbiakban felsorolt célokra használhatja:

• Gyalulásfaajtó vagy polc széle
• Gyalulásegy fadarab széle
- Nyúlvágások készítése fában
• A fűrészáru éles széleinek letörése

A KIPUFOGÓ IRÁNYÁNAK BEÁLLÍTÁSA

FIGYELMEZTETÉS: Összegyűjtött porgyalulása felületi bevonatok, mint például a poliuretánok, lenolaj stb., öngyulladhatnak a gyaluporzsákban vagy máshol, és tüzet okozhatnak. A tűzveszély csökkentése érdekében mindig gyakran ürítse ki a porzsákotgyalulás. SOHA NE tároljon vagy hagyjon gyalugépet teljes nélkülvízürítésa porzsákja. Kövesse a bevonat gyártójának ajánlásait is.

Változtassa meg a kipufogó irányát jobbra vagy balra, hogy szabályozza a törmelék irányát, ha zárt területeken dolgozik.

A kipufogó irányának és a porzsák beállításához:

• Távolítsa el az akkumulátorcsomagot.
• A kipufogógáz jobbra állítása: Mozgassa a kipufogóirány kart úgy, hogy a nyíl jobbra mutasson (a fogantyú balra mutat). Szerelje fel a porzsákot a jobb oldali kipufogónyilásra.
• A kipufogógáz balra állítása: Mozgassa a kipufogóirány kart úgy, hogy a nyíl balra mutasson (a fogantyú jobbra mutat). Szerelje fel a porzsákot a bal kipufogónyilásra.

JEGYZET: Ellenőrizze, hogy a porzsák ugyanahhoz a nyíláshoz van-e csatlakoztatva, amelyet a kipufogóirány karja választott ki

7. KARBANTARTÁS

ÁLTALÁNOS KARBANTARTÁS

Kerülje az oldószerek használatát a műanyag alkatrészek tisztításakor. A legtöbb műanyag érzékeny a különféle kereskedelmi oldószerek által okozott sérülésekre, és használatuk károsíthatja őket. Használjon tiszta törlőkendőt a szennyeződések, por, olaj, zsír stb. eltávolításához.

FIGYELMEZTETÉS: Soha ne engedje, hogy fékfolyadék, benzin, köolaj alapú termékek, áthatoló olajok stb. érintkezzenek a műanyag alkatrészekkel. A vegyszerek károsíthatják, gyengíthetik ill semmisítse meg a műanyagot, ami súlyos személyi sérülést okozhat.

Az üvegszálas anyagokon, fallemezeken, tömítőanyagokon vagy vakolatokon használt elektromos szerszámok felgyorsult kopásnak és idő előtti meghibásodásnak vannak kitéve, mivel az üvegszálas forgácsok és a csiszolások erősen koptató hatásúak a csapágyakra, kefékre, kommutátorokra stb. Következésképpen nem javasoljuk ennek az eszköznek a használatát az ilyen típusú anyagokon végzett hosszabb munkához. Ha azonban ezen anyagok bármelyikével dolgozik, rendkívül fontos, hogy a szerszámot sűrített levegővel tisztítsa meg.

KENÉS

Ennek a szerszámnak az összes csapágya megfelelő mennyiségű kiváló minőségű kenőanyaggal van megkenve az egység normál működési feltételek melletti élettartamára. Ezért nincs szükség további kenésre.

A KIPUFOGÓ CSAK TISZTÍTÁSA ÉS A PORZSÁK KIÜRÍTÉSE

A gyalugép huzamosabb ideig tartó használata után vagy amikorgyalulásnedves vagy zöld fűrészáru, forgács halmozódhat fel a kipufogónyílásban, és tisztítást igényel. A forgácsképződés korlátozza a légáramlást, és a motor túlmelegedését okozza. Tisztítsa meg a kipufogónyílást és rendszeresen ürítse ki a porzsákot.

• Távolítsa el az akkumulátorcsomagot.
- Távolítsa el a porzsákot a kipufogónyílásból.
- Tisztítsa meg a forgácsot vagy port a gyalu kipufogónyílásából egy kis fadarabbal. Ne használja a kezét vagy az ujjait.
- Ürítsen ki minden törmeléket a porzsákból, és győződjön meg arról, hogy a gallér mentes a törmeléktől.
• Cserélje ki a porzsákot

KÉSEK CSERÉJE

A gyalukések megfordíthatók. Ha az egyik él eltompul, a penge megfordítható, így a másik oldal is használható.

A késeket mindig párban cserélje vagy fordítsa meg. Ne próbálja meg élesíteni a késeket. Ha a gyalu fűrészlapjain az eltompulás, letöredezett vagy bármilyen módon megsérült kések láthatók, cserélje ki azokat.

A pengék cseréjekor csak az ajánlott cserepengét használjon.

FIGYELMEZTETÉS: Mindig viseljen nehéz börkesztyűt, és legyen körültekintő a pengecsavarok meglazítása, valamint a kések kezelése és/vagy cseréje során. A pengék élesek és súlyos személyi sérüléseket okozhatnak sérülés.

• Távolítsa el az akkumulátorcsomagot.
• Rögzítse a gyalut fejjel lefelé fordított helyzetben.
• Lazítsa meg a három csavart, amelyek a pengét a pengetartón rögzítik, az óramutató járásával ellentétes irányba forgatva a mellékelt pengekulccsal.

MEGJEGYZÉS: Ne lazítsa túl a csavarokat. Ha a csavarok túl lazák, az új penge beállítása nem lesz pontos.

MEGJEGYZÉS: A régi pengék eltávolítása előtt vegye figyelembe a vágás irányát, valamint a régi pengék kúpos élének irányát. Az új pengék kúpos élének az eredeti pengékkel azonos irányban kell lennie, a kúpos élnek a csavarfejekkel azonos oldalon, a lapos élnek pedig a vágóblokk felé kell lennie.

• Nyomja le a rugós fűrészlapvédőt.
• Egy csavarhúzó hegyével nyomja ki a pengetartót a vágóblokk-szerelvényből.
• Távolítsa el a régi pengét a pengetartóból úgy, hogy egy csavarhúzó hegyével kicsúsztatja a pengét.
  MEGJEGYZÉS: Ha a pengét nem lehet könnyen kinyomni a pengetartóból a pengerögzítő csavarok meglazítása után, egy fadarab segítségével egy rövid éles ütéssel lazítsa ki a pengét a pengetartóból. Ezután nyomja meg a pengét egy csavarhúzóval az eltávolításhoz. Ha szükséges, egy kis kalapáccsal élesen ütögesse meg a fatömböt, hogy a penge kilazuljon.

- Tisztítson meg minden fűrészport vagy faforgácsot a penge környékéről.

- Csúsztassa az új pengét a pengetartó nyílásába.

- Csavarhúzóval nyomja be a pengét a pengetartóba, amíg az a helyére nem kerül.

- Nyomja le a rugós fűrészlapvédőt.

- Helyezze be a pengetartót a vágóblokk-szerelvénybe.

- Húzza meg újra a három pengerögzítő csavart a pengekulcs segítségével.

- Ismételje meg a fenti eljárást a másik penge cseréjéhez.

8. ÁRTALMATLANÍTÁS

Elektromos termékek kellene nem legyen eldobták -vel háztartás termékek. Szerint hogy a európailrányelv 2012/19/EU -on hulladék elektromos és elektronikus felszerelés és annak végrehajtás -banemzeti törvény, elektromos termékek használt kell legyen összegyűjtött külön és rendelkezett a at gyűjteménypontokat feltéve számára ez cél. Beszélgetés -vel a te helyi hatóság vagy kereskedő számára tanács -on újrafeldolgozás.

1. ISTRUZIONI DI SICUREZZA

GENERALE ENERGIA ATTREZZO SICUREZZA INFORMAZIONI
