GEBRUIKSAANWIJZING 3PL01 ENERGIZER

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel..

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het lichtnet (met snoer) werkende elektrische gereedschap of op batterijen (snoerloos) elektrisch gereedschap.

1) Werk gebied veiligheid

• Houden werk gebied schoon En Goed verlicht. Rommelig of donker gebieden uitnodigingongelukken.
• Doen niet bedienen stroom hulpmiddelen in explosief atmosferen, zo een als in de aanwezigheid van ontvlambaar vloeistoffen, gassen of stof. Stroom hulpmiddelen creëren vonken welke kunnen aansteken de stof ofdampen.
• Houden kinderen En omstanders weg terwijl operationeel A stroom hulpmiddel. Afleidingen kan oorzaak Jij naar verliezen controle.

2) Elektrisch veiligheid

• Stroom hulpmiddel stekkers moeten overeenkomst de stopcontact. Nooit bewerken de plug in elk manier. Doen niet gebruik elk adapter stekkers met geaard (geaard) stroom hulpmiddelen. Ongewijzigd stekkers En overeenkomend stopcontacten zullen verminderen risico van elektrischschok.
• Voorkomen lichaam contact met geaard of geaard oppervlakken, zo een als pijpen, radiatoren, bereiken En koelkasten. Daar is een toegenomen risico van elektrisch schok als jouw lichaam is geaard ofgeaard.
• Doen niet blootstellen stroom hulpmiddelen naar regen of nat voorwaarden. Water binnenkomen A stroom hulpmiddel zullen toenamede risico van elektrischschok.

3) Persoonlijk veiligheid

• Verblijf waarschuwing, horloge Wat Jij zijn aan het doen En gebruik gewoon gevoel wanneer een bedrijf runnen elektrisch gereedschap. Doen niet gebruik A stroom hulpmiddel terwijl Jij Zijn moe of onder de invloed van medicijnen, alcohol ofmedicatie. A moment van onoplettendheid terwijl operationeel stroom hulpmiddelen kunnen resultaat in serieus persoonlijk blessure.
• Gebruik persoonlijk beschermende uitrusting. Draag altijd oogbescherming. Beschermend apparatuur zo een als A stof masker, niet-slippen veiligheid schoenen, moeilijk hoed of horen bescherming gebruikt voor gepast voorwaarden zullen verminderen persoonlijk verwondingen.
• Voorkomen onbedoeld beginnend. Ervoor zorgen de schakelaar is in de uit positie voor verbinden naar stroom bron en/of batterij inpakken, plukken omhoog of dragend de hulpmiddel. Dragen stroom hulpmiddelen met jouw vinger op de schakelaar of energie gevend stroom hulpmiddelen Dat hebben de schakelaar op nodigt uit ongelukken.
• Verwijderen elk aanpassen sleutel of moersleutel voor draaien de stroom hulpmiddel op. A moersleutel of A sleutel links bijgevoegd naar A roterend deel van de stroom hulpmiddel kunnen resultaat in persoonlijkblessure.
• Doen niet te ver gaan. Houden juist voetstuk En evenwicht bij alle keer. Dit maakt het mogelijk beter controle van de stroom hulpmiddel in onverwacht situaties.

• Jurk op de juiste manier. Doen niet dragen loszittend kleding of juwelen. Houden jouw haar En kleding weg van bewegend onderdelen. Loszittend kleren, juwelen of lang haar kan zijn gevangen in bewegendonderdelen.

• Als apparaten Zijn mits voor de verbinding van stof extractie En verzameling faciliteiten, ervoor zorgen deze Zijn aangesloten En op de juiste manier gebruikt. Gebruik van stof verzameling kan verminderen stof-verwant gevaren.

• Doen niet laten vertrouwdheid gewonnen van vaak gebruik van hulpmiddelen toestaan Jij naar worden zelfingenomen Ennegeren hulpmiddel veiligheid principes. A onzorgvuldig actie kan oorzaak streng blessure binnenin A fractie van Aseconde.
• Draag geen losse kleding, sieraden of lang haar. Losse kleding, sieraden en lang haar kunnen in de ventilatieopeningen terechtkomen.
• Niet gebruiken op een ladder of onstabiele ondersteuning. Stabiele voet op een stevige ondergrond zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.

4) Stroom hulpmiddel gebruik Enzorg

• Doen niet kracht de stroom hulpmiddel. Gebruik de juist stroom hulpmiddel voor jouw sollicitatie. De juist stroom hulpmiddel zullen Doen de functie beter En veiliger bij de tarief voor welke het was ontworpen.
• Doen niet gebruik de stroom gereedschap als de schakelaar doet niet draai het op en uit. Elk stroom hulpmiddel dat kan niet zijn gecontroleerd met de schakelaar is gevaarlijk En moeten zijn gerepareerd.
• Loskoppelen de plug van de stroom bron en/of verwijderen de batterij inpakken, als afneembaar, van de stroom hulpmiddel voor maken elk aanpassingen, veranderen accessoires, of opslaan stroom hulpmiddelen. Zo een preventief veiligheid maatregelen verminderen de risico van beginnend de stroom hulpmiddel per ongeluk.
• Winkel inactief stroom hulpmiddelen uit van de bereik van kinderen En Doen niet toestaan personen onbekend metde stroom hulpmiddel of deze instructies naar bedienen de stroom hulpmiddel. Stroom hulpmiddelen Zijn gevaarlijk in de handen van ongetraind gebruikers.
• Behouden stroom hulpmiddelen En accessoires. Rekening voor verkeerde uitlijning of verbindend van bewegend onderdelen, breuk van onderdelen En elk ander voorwaarde Dat kunnen beïnvloeden de stroom hulpmiddelen operatie. Als beschadigd, hebben de stroom hulpmiddel gerepareerd voor gebruik. Veel ongelukken Zijn veroorzaakt door slecht onderhouden stroom hulpmiddelen.
• Houden snijden hulpmiddelen scherp En schoon. Op de juiste manier onderhouden snijden hulpmiddelen met scherp snijden randen Zijn minder waarschijnlijk om binden En Zijn gemakkelijker naar controle.
• Gebruik de stroom hulpmiddel, accessoires En hulpmiddel beetjes enz. in overeenstemming met deze instructies, nemen naar binnen rekening de werkend voorwaarden En de werk naar zijn uitgevoerd. Gebruik van de stroom hulpmiddel voor verschillende operaties van die bedoeld zou kunnen resultaat in A gevaarlijksituatie.
• Houden handgrepen En grijpen oppervlakken droog, schoon En vrij van olie En vet. Glad handgrepen En grijpen oppervlakken Doen niet toestaan voor veilig behandeling En controle van de hulpmiddel in onverwacht situaties.

5) Batterij hulpmiddel gebruik En zorg

- Opladen alleen met de oplader gespecificeerd door de fabrikant. A oplader Dat is geschikt voor een type van batterij pak kunnen creëren A risico van vuur wanneer gebruikt met een andere batterijinpakken.

- Gebruik stroom hulpmiddelen alleen met specifiek toegewezen batterij pakketten. Gebruik van elk ander batterij pakketten kunnen creëren A risico van letsel en vuur.

- Wanneer batterijpakket is niet in gebruik, houden Het weg van ander metaal objecten, leuk vinden papier klemmen, munten, sleutels, nagels, schroeven of ander klein metaal objecten, Dat kan maken A verbinding van eenterminal naar een andere. Kortsluiten de batterij klemmen samen kunnen oorzaak brandwonden of A vuur.

• Onder beledigend voorwaarden, vloeistof kunnen zijn uitgeworpen van de batterij; voorkomen contact. Als contact per ongeluk komt voor, doorspoelen met water. Als vloeistof contacten ogen, aanvullend zoeken medisch hulp. Vloeistof uitgeworpen van de batterij kunnen oorzaak irritatie of brandwonden.
• Doen niet gebruik A batterij pak of hulpmiddel Dat is beschadigd of gewijzigd. Beschadigd of gewijzigd batterijen kunnen expositie onvoorspelbaar gedrag resulterend in vuur, explosie of risico vanblessure.
• Doen niet blootstellen A batterij pak of hulpmiddel naar vuur of excessief temperatuur. Blootstelling naar vuur of temperatuur boven 130 °C kunnen oorzaak explosie. OPMERKING : De temperatuur 130 °C kan zijn vervangen door de temperatuur 265 °F.
• Volgen alle opladen instructies En Doen niet aanval de batterij pak of hulpmiddel buiten de temperatuur bereik gespecificeerd in de instructies. Opladen onjuist of bij temperaturen buiten de gespecificeerd bereik kunnen schade de batterij En toename de risico van vuur.

6) Dienst

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur en gebruik alleen identieke vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Gebruik bij onderhoud aan elektrisch gereedschap alleen identieke vervangende onderdelen. Volg de instructies in het hoofdstuk onderhoud van deze handleiding. Het gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van onderhoudsinstructies kan een risico op schokken of letsel met zich meebrengen.

SPECIAAL VEILIGHEID INSTRUCTIES VOOR SCHAAF MACHINE

BELANGRIJK! Gebruik van elk accessoires of bijlagen anders dan die geleverd bevolen in deze operationele instructies kan gemeen de risico van blessure.

• Wacht tot de snijder stopt voordat u het gereedschap neerlegt. Een blootgestelde roterende snijder kan het oppervlak raken, wat kan leiden tot mogelijk verlies van controle en ernstig letsel.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werkstuk met de hand of tegen het lichaam vasthouden maakt het onstabiel en kan leiden tot verlies van controle.
• Houd het elektrische gereedschap alleen vast bij de geïsoleerde handgrepen.
• Ken uw elektrisch gereedschap. Lees de handleiding zorgvuldig. Leer de toepassingen en beperkingen ervan, evenals de specifieke potentiële gevaren die hiermee verband houden.elektrisch gereedschapDoor deze regel te volgen, verkleint u het risico op een elektrische schok, brand of ernstig letsel.
• Draag altijd oogbescherming met zijschermen die zijn gemarkeerd volgens ANSI Z87.1. Door deze regel te volgen, verkleint u het risico op ernstig persoonlijk letsel.
• Bescherm uw longen. Draag een gezichts- of stofmasker als de operatie stoffig is. Door deze regel te volgen, verkleint u het risico op ernstig persoonlijk letsel.
• Bescherm uw gehoor. Draag gehoorbescherming tijdens langere werkperioden. Door deze regel te volgen, verkleint u het risico op ernstig persoonlijk letsel.
• Accugereedschappen hoeven niet in een stopcontact te worden gestoken; ze zijn daarom altijd in werkende staat. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires verwisselt. Door deze regel te volgen, verkleint u het risico op een elektrische schok, brand of ernstig persoonlijk letsel.
• Plaats accugereedschappen of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Verpletter, laat vallen of beschadig de batterij niet. Gebruik geen batterij of lader die is gevallen of een harde klap heeft gekregen. Een beschadigde batterij is vatbaar voor explosie. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.

• Batterijen kunnen ontploffen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een snoerloos product gebruiken in de aanwezigheid van open vuur. Een ontplofte batterij kan vuil en chemicaliën wegschieten. Spoel onmiddellijk met water als deze is blootgesteld.

• Laad accugereedschap niet op in een vochtige of natte locatie. Gebruik, bewaar of laad accupakketten of producten niet op locaties waar de temperatuur lager is dan 50°F of hoger dan 100°F. Bewaar niet buiten of in voertuigen.

• Bij extreem gebruik of extreme temperaturen kan er batterijlekkage optreden. Als vloeistof in contact komt met uw huid, was deze dan onmiddellijk met water en zeep. Als
• vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek daarna onmiddellijk medische hulp. Deze regel naleven vermindert het risico op ernstig persoonlijk letsel.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die deze tool kunnen gebruiken. Als u iemand deze tool leent, leen hem/haar dan ook deze instructies.

SYMBOLEN

	Voldoet aan naar relevant veiligheid normen.
	Naar verminderen de risico van blessure, de gebruiker moeten lezen En begrijpen dit handmatigvoor gebruik makend van dit product.
	Dragen oor beschermers. Blootstelling naar lawaai kan oorzaak horen verlies.
	Dragen oog bescherming.Dragen ademhaling bescherming.
	Doen niet weggooien van oud apparaten met huiselijk afval.
	Recyclen.

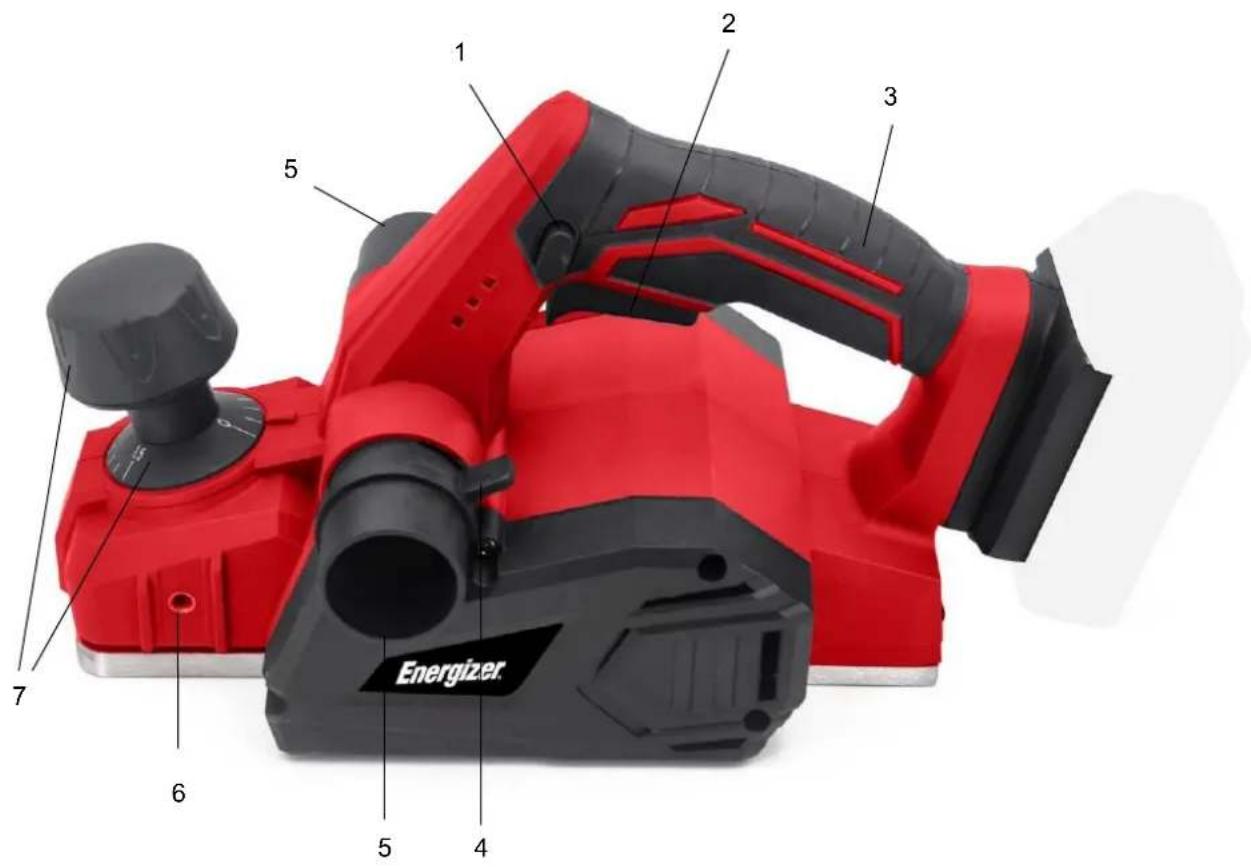

3. UW PRODUCT

1 2 3 5 7 6 5 4 Energizer

1. Vergrendelknop
2. Aan/uit-knop
3. Handvat
4. De spaanuitlaatzijde afstellen
   5 Spaanafvoer / zuigaansluiting
   6: Sponninggeleider bevestigingsschroeven
5. Draaiknop voor het instellen van de schaafdiepte

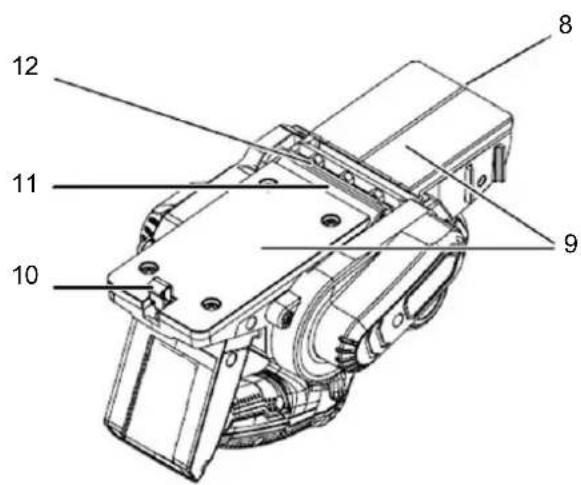

6. Sleur
7. Basis zolen
8. Verwijdering wig
9. Mes houder
10. Lemmet

8 12 11 10 9

LET OP: Batterij is niet inbegrepen.

Spanning	20V
Onbelast toerental	16 000toerental
Max. schaafbreedte	82mm
Max. schaafdiepte	1,5mm
Max. rabating diepte	9mm
Softgrip handvat	Ja
Batterijtype (niet inbegrepen)	Energizer 3BP2 / 3BP420V gelijkstroom 2,0Ah/Lithium-ion20Vgelijkstroom 4,0Ah/Lithium-ion
Type oplader (niet inbegrepen)	Energizer 3CH1Invoer220-240V~ 50-60 Hz,Uitvoer 2.2A
Oplaadtijd	1H voor 2,0Ah batterij
Meegeleverde accessoires	x1 geleideraal, x1 diepteliniaal, x1 moersleutel, x1 inbussleutel, x2 schroef, x1 stofadapter

WAARSCHUWING!

Dragen horen bescherming.

5. GEBRUIK

• Verwijder de batterij.
• Schuif de kraag van de stofzak op de uitlaatpoort.

OPMERKING: Om de stofzak te verwijderen, trekt u deze recht uit de uitlaatpoort.

De stofzak raakt snel vol. Leeg hem regelmatig om schade aan het product te voorkomen.

DE SCHAAF MACHINE AAN EEN STOFZUIGER BEVESTIGEN

Het spaanopvangsysteem van de schaafmachine is voorzien van een aansluiting voor een vacuümslang.

• Verwijder de batterij.
• Verwijder de stofzak.
• Sluit een vacuümslang aan op de linker- of rechteruitlaat van de spaan.
• Stel de uitlaatrichtinghendel in op de geselecteerde uitlaatpoort.
• Sluit de stofzuiger aan op een stroombron.
• Zet de stofzuiger aan voordat u met zagen begint.

WAARSCHUWING: Wanneer het gereedschap niet is aangesloten op de stofzuiger, moet u altijd de stofzak terugplaatsen op het gereedschap. Als u dit niet doet, kan er stof of vreemde voorwerpen in uw gezicht of ogen terechtkomen, wat kan leiden tot ernstig letsel.

INSTALLEREN/VERWIJDEREN VAN DE BATTERIJ

• Vergrendel de trekkerschakelaar.
- Plaats de batterij in het product.
- Controleer of de vergrendelingen aan beide zijden van de accu vastklikken en of de accu goed vastzit in het product voordat u het product gaat gebruiken.
- Druk op de vergrendelingen om de accu te verwijderen.

Voor volledige oplaadinstructies, zie de gebruiksaanwijzingen van uw accu en lader

STARTEN/STOPPEN VAN DE SCHAAF MACHINE

• Om de schaafmachine te starten: druk aan beide kanten op de vergrendelknop en druk vervolgens op de trekkerschakelaar.
• Om de schaafmachine te stoppen: Laat de trekkerschakelaar los.

KICKSTAND

De schaafmachine is uitgerust met een automatisch draaiende standaard die voorkomt dat de messen in contact komen met de werkbank wanneer deze niet in gebruik is. Als u begint met hetschavenbediening, zal de kickstand automatisch intrekken als deze over de rand van het werkstuk gaat. Wanneer u de schaafmachine op de werkbank neerzet, zal de kickstand automatisch naar beneden draaien om te voorkomen dat het zaagblad contact maakt.

WAARSCHUWING: Zorg ervoor dat de standaard altijd vrij kan bewegen en dat het gebied rondom de standaard vrij is van vuil. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

SCHAAFDIEPTE

Als je begintschaveneen ruw stuk materiaal, de schaafmachine zal in eerste instantie alleen de hoge plekken verwijderen. Opeenvolgende passages zullen steeds meer materiaal verwijderen. Door niet meer dan 1/64 inch te verwijderen met elke passage, bereikt u de gladste afwerking, zelfs van het ruwste werkstuk.

Begin altijd met het maken van testsnedes in afvalhout om er zeker van te zijn dat de schaafmachine de gewenste hoeveelheid hout verwijdert.

Om deschavendiepte:

• Verwijder de batterij.
• Draai de diepte-instellingsknop met de klok mee om de gewenste snijdiepte in te stellen. De maximale snijdiepte is 1/16 inch.

OPMERKING:

• Alleen gebruikenvastgehoudendiepte-instellingen. Pogingen tot sneden met de instellingen voor de snijdiepte tussen devastgehoudenposites kunnen leiden tot ongelijke sneden.
• Om de messen te beschermen tijdens opslag, transport, enz., draait u de diepte-instelknop tegen de klok in boven op de snijdiepteschaal om het mes te parkeren.

WAARSCHUWING: Klem het werkstuk altijd stevig vast voordat u een snede maakt. Werk dat beweegt tijdens een snede kan leiden tot verlies van controle over de schaafmachine en ernstig letsel veroorzaken.

TIPS VOOR HET BEDIENEN VAN DE SCHAAF MACHINE

Klem het werkstuk goed vast.

• Zorg ervoor dat het te schaven materiaal vrij is van spijkers, nietjes of schroeven.
• Ondersteun het werk zodat de operatie aan uw kant staat.

KENNISGEVING: Plannente snel resulteert in een slechte afwerking en verhoogt de opbouw van chips in de chipuitlaat. Chipopbouw beperkt de luchtstroom en kan oververhitting van de motor veroorzaken.

WAARSCHUWING: Probeer niet een geblokkeerde chipuitlaat te ontstoppen totdat de messen stoppen en u het product van de stroombron hebt losgekoppeld. Als u deze waarschuwing niet in acht neemt, kan dit resulteren in

bij ernstig persoonlijk letsel.

SCHAAIEN

• Klem het werkstuk goed vast.
• Pas deschavendiepte. RaadpleegPlannenDiepte eerder in deze handleiding.
• Houd de diepte-instelknop met één hand vast en de handgreep met uw andere hand.

WAARSCHUWING: Gebruik altijd twee handen op het gereedschap voor elke handeling; dit zorgt ervoor dat u de controle behoudt en het risico op ernstig persoonlijk letsel vermijdt. Ondersteun en klem het werk altijd goed vast, zodat beide handen vrij zijn om de schaaf te bedienen. Bedien het gereedschap nooit boven uw hoofd of ondersteboven vanuit de juiste bedieningspositie; ernstig persoonlijk letsel kan het gevolg zijn.

- Plaats de voorste schoen op de rand van het te schaven werkstuk.

OPMERKING: Zorg ervoor dat de bladen het werkstuk niet raken.

• Oefen druk uit op de diepte-instelknop, zodat de voorste schoen volledig plat op het werkstuk ligt.
• Start de schaafmachine en laat de motor op maximale snelheid draaien.
• Houd de schaafmachine stevig vast en duw deze langzaam en gelijkmatig in het werkstuk.
• Schaaf langzaam en leeg de stofzak regelmatig.
• Pas neerwaartse druk toe richting de achterste handgreep wanneer u het einde van de geschaafde snede bereikt. Dit helpt om het achterste gedeelte van de schaafbasis in contact te houden met het werk en voorkomt dat de voorkant van de schaaf de snede kerft.

WAARSCHUWING: Wees voorzichtig dat u geen spijkers of nietjes raakt tijdens hetschavenbediening; deze handeling kan de messen beschadigen, scheuren of inkepingen veroorzaken.

OPMERKING: Wij raden u aan om altijd een extra set messen bij de hand te houden. Zodra de messen in de schaaf tekenen van botheid vertonen, vervangt u ze. De messen zijn omkeerbaar en kunnen worden omgedraaid totdat beide kanten bot zijn geworden.

AFSCHUINEN

De schaafmachine is ontworpen met een afschuingroef in de voorste schoen om hoeken van planken af te schuinen. Voordat u een snede maakt op goed hout, oefent u met zagen op afvalhout om te bepalen hoeveel er moet worden verwijderd.

• Klem het werkstuk goed vast.
- Houd de diepte-instelknop met één hand vast en de handgreep met uw andere hand.
- Plaats de afschuiningsgroef op het te snijden oppervlak.
- Start de schaafmachine en laat de motor op maximale snelheid draaien.
- Houd de schaafmachine stevig vast en duw deze langzaam en gelijkmatig in het werkstuk.
- Oefen neerwaartse druk uit om de schaafmachine aan het begin en einde van het werkoppervlak vlak te houden.

SCHAAIEN VAN RANDEN EN MAKEN VAN SPORENSNIJDEN

De schaafmachine wordt geleverd met een verstelbare randgeleider voor nauwkeurige randafwerkingschavenen sponning snijden. Bevestig de randgeleider aan beide zijden van de schaafmachine voorschavenranden en bevestig de randgeleider aan de linkerkant om sponningen te maken.

BEVESTIGEN VAN DE KANTGELEIDER VOOR HET SCHAAIEN VAN KANTEN

• Verwijder de batterij.
• Bevestig de beugel aan de gewenste zijde van de schaafmachine en draai de knopbout stevig vast.
• Bevestig de randgeleider aan de beugel met behulp van de knopmoer en de wagenkopbout.
• Draai de knopmoer goed vast.

SCHAAFRANDEN

Volg de aanwijzingen in dePlanneneerder in deze handleiding. Houd de randgeleider stevig tegen de rand van het werkoppervlak.

BEVESTIGEN VAN DE KANTGELEIDER VOOR HET MAKEN VAN RABBETSNIJDEN

• Verwijder de batterij.
• Bevestig de beugel aan de linkerkant van de schaafmachine en draai de knopbout stevig vast.
• Bevestig de randgeleider losjes aan de beugel met behulp van de knopmoer en de wagenkopbout (niet vastdraaien).
• Stel de randgeleider in op de gewenste breedte voor de sponningsnede.
• Draai de knopmoer goed vast.

HET MAKEN VAN RABBET-SNIJDEN

Volg de instructies in het gedeelte over schaven eerder in deze handleiding. Plaats de randgeleider stevig tegen de rand van het werkblad. De diepte van de sponning wordt bepaald door de diepte van de snede en het aantal gangen dat langs het werkoppervlak wordt gemaakt.

De maximale sponningdiepte is 1,2 mm en moet in gangen van 1,5 mm of minder worden gesneden om de gewenste diepte te bereiken. De breedte van de sponning kan worden aangepast door de randgeleider te verplaatsen.

WAARSCHUWING:

Gebruik bij onderhoud alleen identieke vervangende onderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of productschade veroorzaken.

Draag altijd oogbescherming met zijschermen gemarkeerd om te voldoen. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot mogelijk ernstig letsel.

6. WERKING

Waarschuwing!

Laat vertrouwdheid met gereedschap u niet onvoorzichtig maken. Vergeet niet dat een onvoorzichtige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Verwijder altijd de accu uit het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer u het gereedschap niet gebruikt. Door de accu te verwijderen voorkomt u onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.

Draag altijd oogbescherming met zijschermen die voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen terechtkomen, wat ernstig letsel tot gevolg kan hebben.

Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit product worden aanbevolen.

Het gebruik van hulpstukken of accessoires die niet worden aanbevolen, kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt deze tool gebruiken voor de hieronder vermelde doeleinden:

• Plannende rand van een houten deur of plank
• Plannende rand van een stuk hout
• Het maken van sponningen in hout
• Het afschuinen van scherpe randen van hout

WAARSCHUWING: Verzameld stof van schaafoppervlaktecoatings zoals polyurethanen, lijnolie, enz., kan zichzelf ontbranden in de stofzak van de schaafmachine of elders en brand veroorzaken. Om het risico op brand te verminderen, moet u de stofzak tijdens het schaven altijd regelmatig legen. Bewaar of laat een schaafmachine NOOIT achter zonder de stofzak volledig te legen. Volg ook de aanbevelingen van de fabrikant van de coating.

Verander de uitlaatrichting naar rechts of links om de richting van het vuil te regelen wanneer u in krappe ruimtes werkt.

Om de uitlaatrichting en de stofzak aan te passen:

• Verwijder de batterij.
• Om de uitlaat naar rechts af te stellen: Beweeg de hendel voor de uitlaatrichting zodat de pijl naar rechts wijst (de hendel wijst naar links). Plaats de stofzak op de rechter uitlaatpoort.
• Om de uitlaat naar links te verstellen: Beweeg de hendel voor de uitlaatrichting zodat de pijl naar links wijst (de hendel wijst naar rechts). Plaats de stofzak op de linker uitlaatpoort.

OPMERKING: Controleer of de stofzak is bevestigd aan dezelfde poort die is geselecteerd door de hendel voor de uitlaatrichting

7. ONDERHOUD

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van kunststof onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, etc. te verwijderen.

WAARSCHUWING: Laat remvloeistoffen, benzine, op aardolie gebaseerde producten, kruipoliën, enz. nooit in contact komen met kunststof onderdelen. Chemicaliën kunnen de kunststof onderdelen beschadigen, verzwakken of

plastic vernietigen, wat ernstig persoonlijk letsel tot gevolg kan hebben.

Elektrisch gereedschap dat wordt gebruikt op glasvezelmateriaal, gipsplaten, vulmiddelen of pleisterwerk, is onderhevig aan versnelde slijtage en mogelijk voortijdig falen omdat de glasvezelsplinters en slijpsels zijn zeer schurend voor lagers, borstels, commutatoren, etc. Daarom raden we af om dit gereedschap te gebruiken voor langdurig werk aan dit soort materialen. Als u echter met een van deze materialen werkt, is het uiterst belangrijk om het gereedschap schoon te maken met perslucht.

SMERING

Alle lagers in dit gereedschap worden gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van de unit onder normale bedrijfsomstandigheden. Daarom is er geen verdere smering nodig.

HET SCHOONMAKEN VAN DE UITLAATPOORT EN HET LEGEN VAN DE STOFZAK

Na langdurig gebruik van de schaafmachine of wanneer schavennat of groen hout, kunnen er snippers in de uitlaatpoort ophopen en moeten worden schoongemaakt. Ophoping van snippers beperkt de luchtstroom en zorgt ervoor dat de motor oververhit raakt. Maak de uitlaatpoort schoon en leeg de stofzak regelmatig.

• Verwijder de batterij.
• Verwijder de stofzak uit de uitlaatpoort.
• Maak de spaanders of stofophopingen van de uitlaatpoort van de schaaf schoon met een klein stukje hout. Gebruik hiervoor niet uw handen of vingers.
• Maak de stofzak leeg en zorg ervoor dat de kraag vrij is van vuil.
  • Vervang de stofzak

MESSEN VERVANGEN

De schaafbladen zijn omkeerbaar. Wanneer een kant bot wordt, kan het blad worden omgedraaid zodat de andere kant kan worden gebruikt.

Vervang of draai messen altijd om in paren. Probeer messen niet te slijpen. Als de messen in de schaaf tekenen vertonen van botheid, afbrokkeling of beschadiging op welke manier dan ook, vervang ze dan.

Wanneer u de messen vervangt, gebruik dan uitsluitend het aanbevolen vervangingsmes.

WAARSCHUWING: Draag altijd dikke leren handschoenen en wees voorzichtig bij het losdraaien van bladschroeven en het hanteren en/of verwisselen van bladen. Bladen zijn scherp en kunnen ernstige persoonlijke verwondingen veroorzaken.

Blessure.

• Verwijder de batterij.
• Zet de schaafmachine ondersteboven vast.
• Draai de drie schroeven los waarmee het mes aan de meshouder is bevestigd door ze tegen de klok in te draaien met de meegeleverde messleutel.

OPMERKING: Draai de schroeven niet te los. Als de schroeven te los zitten, zal de uitlijning van het nieuwe mes niet nauwkeurig zijn.

OPMERKING: Voordat u de oude messen verwijdert, let u op de snijrichting en hoe de taps toelopende rand van de oude messen is georiënteerd. De taps toelopende rand van de nieuwe messen moet in dezelfde richting zijn als de originele messen, met de taps toelopende rand aan dezelfde kant als de schroefkoppen en de vlakke rand naar het snijblok gericht.

• Druk de veerbelaste beschermkap van het mes in.
• Duw de meshouder met de punt van een schroevendraaier uit het snijblok.
• Verwijder het oude mes uit de meshouder door het mes eruit te schuiven met behulp van de punt van een schroevendraaier.

OPMERKING: Als het mes niet gemakkelijk uit de meshouder kan worden geduwd na het losdraaien van de bevestigingsschroeven van het mes, gebruik dan een blok hout om het mes los te maken van de meshouder met een korte, scherpe slag. Duw het mes vervolgens met een schroevendraaier om het te verwijderen. Tik indien nodig hard op het blok hout met een kleine hamer om het mes los te maken.

• Verwijder zaagsel en houtsnippers rondom het zaagblad.
• Schuif het nieuwe mesje in de gleuf van de meshouder.
• Gebruik een schroevendraaier om het mes in de meshouder te duwen totdat het in het midden zit.
• Druk de veerbelaste beschermkap van het mes in.
• Plaats de meshouder in het snijblok.
• Draai de drie bevestigingsschroeven van het blad weer vast met de bladsleutel.
• Herhaal de bovenstaande procedure om het andere mes te vervangen.

8. BESCHIKBAARHEID

Elektrisch producten zou moeten niet zijn weggegooid met huishouden producten. Volgens naar de EuropeseRichtlijn 2012/19/EU op afval elektrisch En elektronisch apparatuur En zijn uitvoering naar binnennationaal wet, elektrisch producten gebruikt moeten zijn verzameld afzonderlijk En weggegooid van bij verzamelingpunten mits voor dit doel. Gesprek met jouw lokaal autoriteiten of handelaar voor advies op recyclen.

1. INSTRUKCJE BEZPIECZEŃSTWA

OGÓLNY MOC NARZĘDZIE BEZPIECZEŃSTWO INFORMACJA

Purta audiere protectie.

5. UTILIZARE

ATAŞAREA SACULUI DE PRAF
