MANUALE UTENTE 3PL01 ENERGIZER

AVVERTIMENTO! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata ervanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

Il termine "utensile elettrico" nelle avvertenze si riferisce all'utensile elettrico alimentato dalla rete (con cavo) o a batteria

Utensile elettrico (senza fili).

1) Sicurezza sul posto di lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti.
• Non utilizzare gli utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici creano scintille che possono incendiare la polvere o i fumi.
• Tenere lontani i bambini e gli astanti durante l'utilizzo di un utensile elettrico. Le distrazioni possono farti perdere il controllo.

2) Sicurezza elettrica

• Le spine dell'utensile elettrico devono corrispondere alla presa. Non modificare mai la spina in alcun modo. Non utilizzare spine adattatrici con utensili elettrici con messa a terra. Le spine non modificate e le prese adatte ridurranno il rischio di scosse elettriche.
• Evitare il contatto del corpo con superfici messe a terra, come tubi, radiatori, cucine e frigoriferi. C'è un aumento del rischio di scosse elettriche se il corpo è collegato a terra o a terra.
• Non esporre gli utensili elettrici alla pioggia o all'umidità. L'ingresso di acqua in un utensile elettrico aumenta il rischio di scosse elettriche.

3) Sicurezza personale

• Stai attento, osserva cosa stai facendo e usa il buon senso quando utilizzi un utensile elettrico. Non utilizzare un utensile elettrico quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l'utilizzo di utensili elettrici può causare gravi lesioni personali.
• Utilizzare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Dispositivi di protezione come una maschera antipolvere, scarpe antinfortunistiche antiscivolo,elmetto o protezioni per l'udito utilizzati in condizioni appropriate ridurranno le lesioni personali.
• Evitare l'avvio involontario. Assicurarsi che l'interruttore sia in posizione off prima di collegarlo alla fonte di alimentazione e/o al pacco batteria, sollevare o trasportare l'utensile. Trasportare utensili elettrici con il dito sull'interruttore o alimentare utensili elettrici con l'interruttore acceso provoca incidenti.
• Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'utensile elettrico. Una chiave inglese o una chiave lasciata attaccata a una parte rotante dell'utensile elettrico può causare lesioni personali.
• Non esagerare. Mantenere sempre una posizione e un equilibrio adeguati. Ciò consente un migliore controllo dell'utensile elettrico in situazioni impreviste.
• Vestiti adeguatamente. Non indossare abiti larghi o gioielli. Tenere i capelli e gli indumenti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
• Se sono previsti dispositivi per il collegamento di impianti di aspirazione e raccolta della polvere, assicurarsi che siano collegati e utilizzati correttamente. L'uso della raccolta della polvere può ridurre i rischi legati alla polvere.

• Non lasciare che la familiarità acquisita con l'uso frequente degli strumenti ti permetta di diventare compiacente e ignorare i principi di sicurezza degli strumenti. Un'azione negligente può causare gravi lesioni in una frazione di secondo.

• Non indossare abiti larghi o gioielli o capelli lunghi. Vestiti larghi, gioielli o capelli lunghi possono essere aspirati nelle prese d'aria.

• Non utilizzare su scale o supporti instabili. Il poggiamento stabile su una superficie solida consente un migliore controllo dell'utensile elettrico in situazioni impreviste.

4) Uso e cura degli utensili elettrici

• Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per la propria applicazione. L'utensile elettrico corretto eseguirà il lavoro in modo migliore e più sicuro alla velocità per cui è stato progettato.
• Non utilizzare l'utensile elettrico se l'interruttore non lo accende e non lo spegne. Qualsiasi utensile elettrico che non può essere
• controllato con l'interruttore è pericoloso e deve essere riparato.
• Scollegare la spina dalla fonte di alimentazione e/o rimuovere il pacco batteria, se staccabile, dall'utensile elettrico prima di effettuare qualsiasi regolazione, cambiare accessori o riporre gli utensili elettrici. Tali misure di sicurezza preventive riducono il rischio di avviamento accidentale dell'utensile elettrico.
• Conservare gli utensili elettrici inattivi fuori dalla portata dei bambini e non consentire a persone che non hanno familiarità con l'utensile elettrico o con queste istruzioni di utilizzare l'utensile elettrico. Gli utensili elettrici sono pericolosi nelle mani di utenti non addestrati.
• Manutenzione degli utensili elettrici e degli accessori. Verificare la presenza di disallineamenti o inceppamenti di parti mobili, rotture di parti e qualsiasi altra condizione che possa influire sul funzionamento dell'utensile elettrico. Se danneggiato, far riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da utensili elettrici mal tenuti.
• Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio sottoposti a corretta manutenzione con taglienti affilati hanno meno probabilità di incepparsi e sono più facili da controllare.
• Utilizzare l'utensile elettrico, gli accessori e le punte degli utensili, ecc. in conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da eseguire. Utilizzo dell'utensile elettrico per
  • operazioni diverse da quelle previste potrebbero creare una situazione pericolosa.
• Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature scivolose e le superfici di presa non consentono una manipolazione e un controllo sicuri dell'utensile in situazioni impreviste.

5) Uso e cura degli utensili a batteria

• Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie adatto a un tipo di pacco batteria può creare un rischio di incendio se utilizzato con un altro pacco batteria.
• Utilizzare gli utensili elettrici solo con pacchi batteria appositamente designati. Utilizzo di qualsiasi altro pacco batteria
  • può creare un rischio di lesioni e incendio.
• Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono stabilire un collegamento da un terminale all'altro. Il cortocircuito tra i terminali della batteria può causare ustioni o incendi.
• In condizioni abusive, il liquido può essere espulso dalla batteria; Evitare il contatto. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultare anche un medico. Il liquido espulso dalla batteria può causare irritazioni o ustioni.
• Non utilizzare un pacco batteria o uno strumento danneggiato o modificato. Le batterie danneggiate o modificate possono mostrare un comportamento imprevedibile con conseguente incendio, esplosione o rischio di lesioni.
• Non esporre un pacco batteria o uno strumento al fuoco o a temperature eccessive. Esposizione al fuoco o una temperatura superiore a 130 °C può causare esplosioni.

NOTA : La temperatura di 130 °C può essere sostituita dalla temperatura di 265 °F.

- Seguire tutte le istruzioni per la ricarica e non caricare la batteria o l'utensile al di fuori dell'intervallo di temperatura specificato nelle istruzioni. Una ricarica impropria o a temperature al di fuori dell'intervallo specificato può danneggiare la batteria e aumentare il rischio di incendio.

6) Servizio

• Far riparare l'utensile elettrico da un riparatore qualificato utilizzando solo parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'utensile elettrico.
• Durante la manutenzione di un utensile elettrico, utilizzare solo parti di ricambio identiche. Seguire le istruzioni nella sezione manutenzione di questo manuale. L'uso di parti non autorizzate o la mancata osservanza delle istruzioni di manutenzione può creare un rischio di scosse elettriche o lesioni.

SPECIALE SICUREZZA ISTRUZIONI PER P I A L L A

IMPORTANTE! L'uso di accessori o accessori diversi da quelli forniti o consigliati este istruzioni per l'uso può comportare il rischio di lesioni.

• Attendere che la fresa si fermi prima di appoggiare l'utensile. Una fresa rotante esposta può innestarsi nella superficie causando la possibile perdita di controllo e lesioni gravi.
• Utilizzare morsetti o un altro modo pratico per fissare e sostenere il pezzo su una piattaforma stabile. Tenere il pezzo con la mano o contro il corpo lo rende instabile e può portare alla perdita di controllo.
• Tenere l'utensile elettrico solo per le superfici di presa isolate.
• Conosci il tuo utensile elettrico. Leggere attentamente il manuale dell'operatore. Scopri le sue applicazioni e i suoi limiti, nonché i potenziali pericoli specifici legati a questo utensile elettrico. Seguire questa regola ridurrà il rischio di scosse elettriche, incendi o lesioni gravi.
• Indossare sempre una protezione per gli occhi con protezioni laterali contrassegnate per essere conformi ad ANSI Z87.1. Seguire questa regola ridurrà il rischio di gravi lesioni personali.
• Proteggi i tuoi polmoni. Indossare una maschera per il viso o antipolvere se l'operazione è polverosa. Seguire questa regola ridurrà il rischio di gravi lesioni personali.
• Proteggi il tuo udito. Indossare protezioni per l'udito durante lunghi periodi di funzionamento. Seguire questa regola ridurrà il rischio di gravi lesioni personali.
• Gli utensili a batteria non devono essere collegati a una presa elettrica; pertanto, sono sempre in condizioni operative. Prestare attenzione ai possibili pericoli quando non si utilizza l'utensile a batteria o quando si cambiano gli accessori. Seguire questa regola ridurrà il rischio di scosse elettriche, incendi o gravi lesioni personali.
• Non posizionare gli utensili a batteria o le relative batterie vicino a fuoco o calore. Ciò ridurrà il rischio di esplosione e possibili lesioni.
• Non schiacciare, far cadere o danneggiare la batteria. Non utilizzare una batteria o un caricabatterie che è caduto o ha ricevuto un forte colpo. Una batteria danneggiata è soggetta a esplosione. Smaltire correttamente una batteria caduta o danneggiata immediatamente.
• Le batterie possono esplodere in presenza di una fonte di accensione, come una fiamma pilota. Per ridurre il rischio di gravi lesioni personali, non utilizzare mai prodotti cordless in presenza di fiamme libere. Una batteria esplosa può spingere detriti e sostanze chimiche. In caso di esposizione, sciacquare immediatamente con acqua.
• Non caricare l'utensile a batteria in un luogo umido o bagnato. Non utilizzare, conservare o caricare pacchi batteria o prodotti in luoghi in cui la temperatura è inferiore a 50°Per più di 100°F. Non riporre all'esterno o all'interno di veicoli.
• In condizioni di utilizzo o temperatura estreme, possono verificarsi perdite dalla batteria. Se il liquido viene a contatto con la pelle, lavare immediatamente con acqua e sapone. Se
• Il liquido entra negli occhi, sciacquarli con acqua pulita per almeno 10 minuti, quindi consultare immediatamente un medico. Seguire questa regola ridurrà il rischio di gravi lesioni personali.
• Conservare queste istruzioni. Consultali frequentemente e usali per istruire altri che potrebbero utilizzare questo strumento. Se presti a qualcuno questo strumento, prestagli anche queste istruzioni.

SIMBOLI

		Conforme A pertinente sicurezza standard.
		A ridurre IL rischio Di infortunio, IL utente dovere Leggere E capire Questo manualePrima utilizzando Questo prodotto.
		Indossare orecchio protettori. Esposizione A rumore Potere causa udito perdita.
		Indossare occhio protezione.Indossare respiratorio protezione.
		Fare non smaltire Di vecchio elettrodomestici con domestico spazzatura.
		Riciclaggio.

3. PRODOTTO

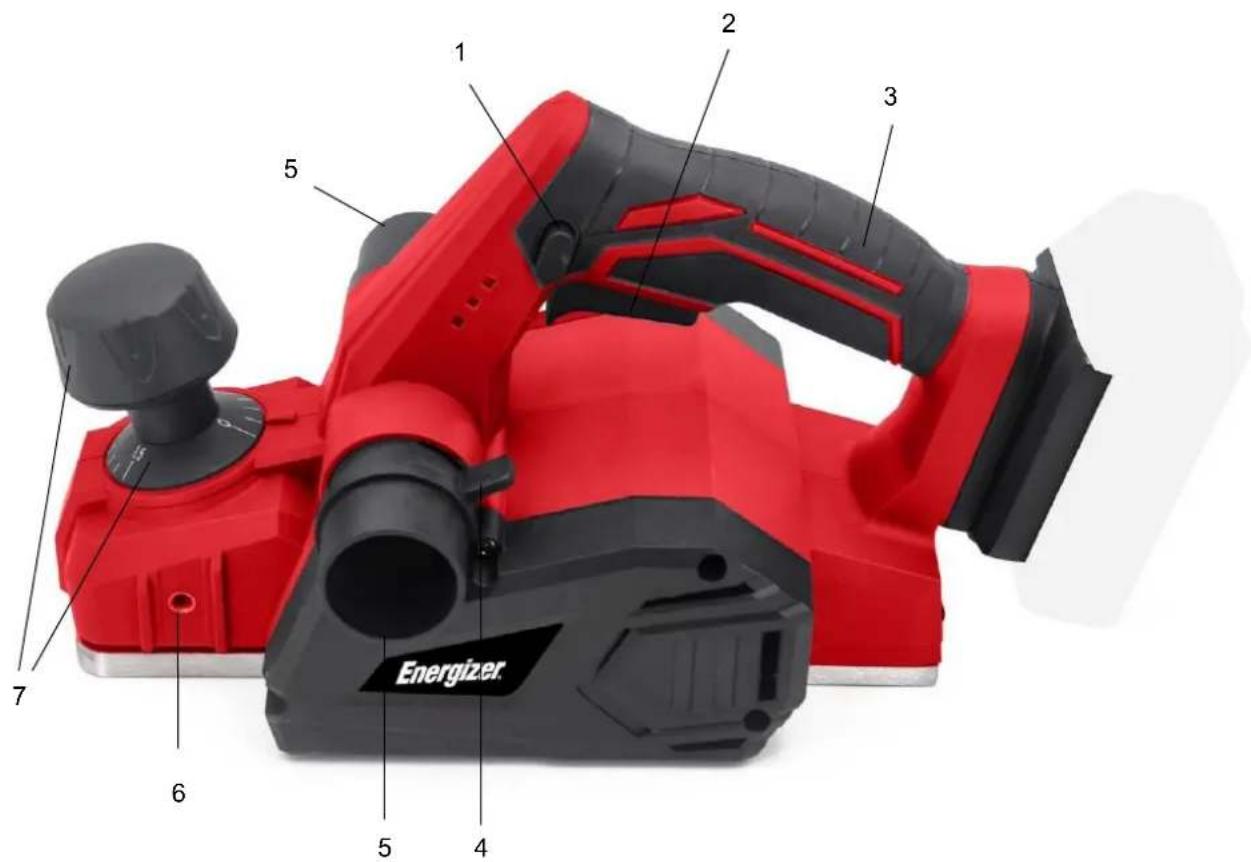

1 2 3 5 Energizer 7 6 5 4

1. Pulsante di blocco
2. Pulsante di accensione/spegnimento
3. Maneggiare
4. Regolazione del lato di uscita del truciolo
5. Connessione di espulsione/aspirazione trucioli
6. Viti di fissaggio della guida di battuta
7. Manopola per la regolazione della profondità di piallatura

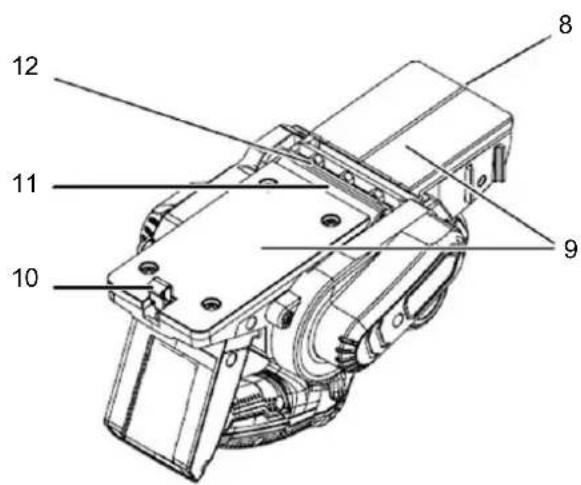

8. Solco
9. Suole di base
10. Cuneo di rimozione
11. Portalama
12. Lama

ATTENZIONE: la batteria non è inclusa.

4. TECNICO DETTAGLI

Voltaggio	20V
Velocità a vuoto	16 000 rpm
Larghezza massima di piallatura	82 millimetri
Profondità massima di piallatura	1,5 millimetri
Profondità massima di ritaglio	9 millimetri
Impugnatura morbida	Sì
Tipo di batteria (non inclusa)	Energizer 3BP2 / 3BP420V corrente continua 2,0 Ah/Litio-ione20Vcorrente continua 4,0 Ah/Litio-ione
Tipo di caricabatterie (non incluso)	Energizer 3CH1Ingresso220-240V~ 50-60 Hz,Produzione 2.2UN
Tempo di ricarica	1H per 2,0Ah batteria
Accessori inclusi	x1 righello guida, x1 righello di profondità, x1 chiave inglese, x1 chiave esagonale, x2 vite, x1 adattatore per la polvere

AVVERTIMENTO!

Indossare udito protezione.

5. USO

FISSAGGIO DEL SACCHETTO ANTIPOLVERE

• Rimuovere la batteria.
• Far scorrere il collare del sacchetto raccoglipolvere sulla porta di scarico.
  NOTA: Per rimuovere il sacchetto raccoglipolvere, estrarlo direttamente dalla porta di scarico.
  Il sacchetto antipolvere si riempie rapidamente. Svuotalo spesso per evitare danni al prodotto

FISSAGGIO DELLA PIALLA A UN ASPIRAPOLVERE

Il sistema di raccolta trucioli della pialla è dotato di una porta per l'inserimento di un tubo di aspirazione.

• Rimuovere la batteria.
• Rimuovere il sacchetto antipolvere.
• Collegare un tubo flessibile del vuoto allo scarico del truciolo sinistro o destro.
• Impostare la leva di direzione dello scarico sulla porta di scarico selezionata.
• Collegare l'aspirapolvere alla presa elettrica.
• Accendere l'aspiratore prima di iniziare il taglio.

ATTENZIONE: quando l'utensile non è collegato all'aspirapolvere, reinstallare sempre il sacchetto raccoglipolvere sull'utensile. In caso contrario, polvere o corpi estranei potrebbero essere lanciati sul viso o sugli occhi, con conseguenti possibili lesioni gravi.

INSTALLAZIONE/RIMOZIONE DEL PACCO BATTERIA

• Bloccare il grilletto dell'interruttore.
- Inserire la batteria nel prodotto.
- Prima di iniziare a utilizzare il prodotto, assicurarsi che i fermi su ciascun lato del pacco batteria scattino in posizione e che il pacco batteria sia fissato saldamente al suo interno.
- Premere i fermi per rimuovere il pacco batteria.

Per istruzioni complete sulla ricarica, consultare i manuali dell'operatore del pacco batteria e del caricabatterie.

AVVIAMENTO/ARRESTO DELLA PIALLA

• Per avviare la pialla: premere il pulsante di blocco da uno dei due lati, quindi premere il grilletto dell'interruttore.
• Per fermare la pialla: rilasciare il grilletto dell'interruttore.

CAVALLETTO

La pialla è stata dotata di un cavalletto girevole automatico che impedirà alle lame di entrare in contatto con il banco da lavoro quando non è in uso. Quando si inizia lapiallaturafunzionamento, il cavalletto si ritrae automaticamente quando passa sopra il bordo del pezzo in lavorazione. Quando si appoggia la pialla sul banco da lavoro, il cavalletto si abbassa automaticamente per evitare che la lama entri in contatto.

AVVERTIMENTO: Assicurarsi che il cavalletto funzioni sempre liberamente e che l'area circostante il cavalletto sia libera da detriti. In caso contrario, si potrebbero verificare gravi lesioni personali.

PROFONDITÀ DI PIANIFICAZIONE

Quando inizi a piallare un pezzo di materiale ruvido, la pialla rimuoverà inizialmente solo i punti alti. I passaggi successivi rimuoveranno sempre più materiale. Rimuovendo non più di 1/64 di pollice. Ad ogni passata, otterrai la finitura più liscia, anche dal pezzo più ruvido.

Inizia sempre eseguendo tagli di prova nel legno di scarto per assicurarti che la pialla stia rimuovendo la quantità di legno desiderata.

Per impostare la profondità di piallatura:

• Rimuovere la batteria.
• Girare la manopola di regolazione della profondità in senso orario per impostare la profondità di taglio desiderata. La profondità di taglio massima è 1/16 in.

NOTA:

• Utilizzare solo le impostazioni di profondità di arresto. Tentare di eseguire tagli con le impostazioni della profondità di taglio tra le posizioni di arresto può causare tagli irregolari.
• Per proteggere le lame durante lo stoccaggio, il trasporto, ecc., ruotare la manopola di regolazione della profondità in senso antiorario verso l'alto sulla scala della profondità di taglio per parcheggiare la lama.

AVVERTIMENTO: Bloccare sempre saldamente il pezzo in lavorazione prima di effettuare un taglio. Il movimento del pezzo durante un taglio potrebbe causare la perdita di controllo della pialla e causare gravi lesioni.

SUGGERIMENTI PER L'USO DELLA PIALLA

Fissare saldamente il pezzo da lavorare.

• Assicuratevi che il materiale da piallate sia privo di chiodi, graffette o viti.
- Sostieni il lavoro affinché l'operazione sia dalla tua parte.

AVVISO: : Una piallatura troppo veloce provoca una finitura scadente e aumenta l'accumulo di trucioli nello scarico dei trucioli. L'accumulo di trucioli limita il flusso d'aria e può causare il surriscaldamento del motore.

AVVERTIMENTO: Non tentare di liberare uno scarico di trucioli bloccato finché le lame non si fermano e non si scollega il prodotto dalla fonte di alimentazione. La mancata osservanza di questa avvertenza può comportare in caso di gravi lesioni personali.

PIANIFICAZIONE

• Fissare saldamente il pezzo da lavorare.
- Regolare la profondità di piallatura. Fare riferimento a Profondità di piallatura più indietro in questo manuale.
- Tenere la manopola di regolazione della profondità con una mano e l'impugnatura con l'altra mano.

AVVERTIMENTO: Utilizzare sempre entrambe le mani sull'utensile per qualsiasi operazione; questo assicura di mantenere il controllo ed evitare il rischio di gravi lesioni personali. Sostenere e bloccare sempre correttamente il lavoro in modo che entrambe le mani siano libere di controllare la pialla. Non utilizzare mai l'utensile in alto o capovolto dalla posizione di funzionamento corretta; potrebbero verificarsi gravi lesioni personali.

- Posizionare la scarpa anteriore sul bordo del pezzo da piallare.

NOTA: Assicurarsi che le lame non tocchino il pezzo da lavorare.

- Applicare pressione sulla manopola di regolazione della profondità in modo che la scarpa anteriore sia completamente piatta sul pezzo da lavorare.

• Avviare la pialla e lasciare che il motore raggiunga la velocità massima.
• Tenere saldamente la pialla e spingerla in avanti nel lavoro, con un movimento lento e costante.
• Piallare lentamente e svuotare spesso il sacchetto per la polvere.
• Applicare una pressione verso il basso verso l'impugnatura posteriore quando si raggiunge la fine del taglio piallato. Questo aiuta a mantenere la sezione posteriore della base della pialla a contatto con il pezzo e impedisce alla parte anteriore della pialla di scriccare il taglio.

AVVERTIMENTO: Fare attenzione a non urtare chiodi o graffette durante l'operazione di piallatura; Questa azione potrebbe intaccare, rompere o danneggiare le lame.

NOTA: Ti consigliamo di tenere sempre a portata di mano un set di lame di riserva. Non appena le lame della pialla mostrano segni di smussatura, sostituiscile. Le lame sono reversibili e possono essere invertite finché entrambi i lati non diventano smussati.

SMUSSATURA

La pialla è progettata con una scanalatura di smussatura nella scarpa anteriore per smussare gli angoli delle tavole. Prima di effettuare un taglio su legname di buona qualità, esercitatevi a tagliare su legname di scarto per determinare la quantità da rimuovere.

• Fissare saldamente il pezzo da lavorare.
- Tenere la manopola di regolazione della profondità con una mano e la maniglia con l'altra.
- Posizionare la scanalatura di smussatura sulla superficie da tagliare.
- Avviare la pialla e lasciare che il motore raggiunga la massima velocità.
- Tenere saldamente la pialla e spingerla in avanti nel pezzo da lavorare con un movimento lento e costante.
- Esercitare una pressione verso il basso per mantenere la pialla piana all'inizio e alla fine della superficie di lavoro.

PIALLATURA DEI BORDI E REALIZZAZIONE DI TAGLI A BATTUTA

La pialla è dotata di una guida per bordi regolabile per una precisione dei bordipiallaturae taglio a battuta. Fissare la guida del bordo su entrambi i lati della pialla perpiallaturabordi e fissare la guida per bordi sul lato sinistro per effettuare tagli a battuta.

FISSAGGIO DELLA GUIDA PER I BORDI PER LA PIALLATURA DEI BORDI

• Rimuovere la batteria.
• Fissare la staffa al lato desiderato della pialla e serrare saldamente il bullone della manopola.
• Fissare la guida laterale alla staffa utilizzando il dado a manopola e il bullone con testa a carrello.
• Serrare saldamente il dado della manopola.

PIALLATURA DEI BORDI

Seguire le istruzioni nella sezione Piallatura più indietro in questo manuale. Tenere saldamente la guida laterale contro il bordo della superficie di lavoro.

FISSAGGIO DELLA GUIDA PER BORDI PER ESEGUIRE TAGLI A BATTUTA

• Rimuovere la batteria.
• Fissare la staffa sul lato sinistro della pialla e serrare saldamente il bullone della manopola.
• Fissare la guida laterale alla staffa senza stringerla troppo, utilizzando il dado a manopola e il bullone della testa del carrello (non stringere).
• Regolare la guida del bordo alla larghezza desiderata per il taglio a battuta.
• Serrare saldamente il dado della manopola.

PER ESEGUIRE TAGLI A BATTUTA

Seguire le istruzioni nella sezione piallatura precedente in questo manuale. Posizionare saldamente la guida laterale contro il bordo della superficie di lavoro. La profondità della battuta è determinata dalla profondità del taglio e dal numero di passaggi effettuati lungo il piano di lavoro.

La profondità massima di battuta è di 1,2 mm e deve essere tagliata in passate di 1,5 mm o meno per ottenere la profondità desiderata. La larghezza della battuta può essere regolata spostando la guida laterale.

AVVERTIMENTO:

Durante la manutenzione, utilizzare solo parti di ricambio identiche. L'uso di qualsiasi altra parte può creare un pericolo o causare danni al prodotto.

Indossare sempre una protezione per gli occhi con protezioni laterali contrassegnate per conformarsi. In caso contrario, potrebbero verificarsi il lancio di oggetti negli occhi, con possibili lesioni gravi.

6. FUNZIONAMENTO

Avvertimento!

Non permettere che la familiarità con gli strumenti ti renda negligente. Ricorda che una frazione di secondo distratta è sufficiente per causare gravi lesioni.

Rimuovere sempre il pacco batteria dall'utensile quando si assemblano parti, si eseguono regolazioni, si pulisce o quando non è in uso. La rimozione del pacco batteria impedirà l'avvio accidentale che potrebbe causare gravi lesioni personali.

Indossare sempre protezioni per gli occhi con protezioni laterali conformi alla norma ANSI Z87.1. In caso contrario, oggetti potrebbero essere lanciati negli occhi, con conseguenti possibili lesioni gravi. Non utilizzare accessori o dispositivi non raccomandati dal produttore di questo prodotto. L'uso di accessori o dispositivi non raccomandati può causare gravi lesioni personali.

APPLICAZIONI

È possibile utilizzare questo strumento per gli scopi elencati di seguito:

• Piallatura del bordo di una porta o di uno scaffale in legno
  • Piallatura del bordo di un pezzo di legname
• Esecuzione di tagli a battuta nel legno
• Smussatura degli spigoli vivi del legname

REGOLAZIONE DELLA DIREZIONE DI SCARICO

AVVERTIMENTO: La polvere raccolta dai rivestimenti della superficie di piallatura come poliuretani, olio di lino, ecc., può autoinfiammarsi nel sacchetto per la polvere della pialla o altrove e provocare incendi. Per ridurre il rischio di incendio, svuotare sempre frequentemente il sacchetto per la polvere durante la piallatura. NON riporre o lasciare MAI una pialla senza aver svuotato completamente il sacchetto per la polvere. Seguire anche le raccomandazioni del produttore del rivestimento.

Cambiare la direzione dello scarico verso destra o verso sinistra per controllare la direzione dei detriti quando si lavora in spazi ristretti.

Per regolare la direzione di scarico e il sacchetto raccoglipolvere:

• Rimuovere la batteria.
• Per regolare lo scarico verso destra: spostare la leva di direzione dello scarico in modo che la freccia punti verso destra (la maniglia punterà verso sinistra). Installare il sacchetto antipolvere sulla porta di scarico destra.
• Per regolare lo scarico verso sinistra: spostare la leva di direzione dello scarico in modo che la freccia punti verso sinistra (la maniglia punterà verso destra). Installare il sacchetto raccoglipolvere sulla porta di scarico sinistra.

NOTA: Controllare che il sacchetto raccoglipolvere sia collegato alla stessa porta selezionata dalla leva di direzione dello scarico

7.MANUTENZIONE

MANUTENZIONE GENERALE

Evitare di usare solventi quando si puliscono parti in plastica. La maggior parte delle plastiche è suscettibile di danni da vari tipi di solventi commerciali e può essere danneggiata dal loro utilizzo. Utilizzare panni puliti per rimuovere sporco, polvere, olio, grasso, ecc.

AVVERTIMENTO: Non lasciare mai che liquidi per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc., entrino in contatto con le parti in plastica. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, il che potrebbe causare gravi lesioni personali.

Gli utensili elettrici utilizzati su materiali in fibra di vetro, cartongesso, composti per stucco o intonaco sono soggetti a usura accelerata e possibile guasto prematuro a causa dei trucioli di fibra di vetro e le rettifiche sono altamente abrasive per cuscinetti, spazzole, commutatori, ecc. Di conseguenza, non consigliamo di utilizzare questo utensile per lavori prolungati su questi tipi di materiali. Tuttavia, se si lavora con uno qualsiasi di questi materiali, è estremamente importante pulire l'utensile utilizzando aria compressa.

LUBRIFICAZIONE

Tutti i cuscinetti di questo utensile sono lubrificati con una quantità sufficiente di lubrificante di alta qualità per la durata dell'unità in normali condizioni operative. Pertanto, non è richiesta ulteriore lubrificazione.

PULIZIA DELLA PORTA DI SCARICO E SVUOTAMENTO DEL SACCHETTO RACCOGLIPOLVERE

Dopo aver utilizzato la pialla per un lungo periodo di tempo o quandopiallaturalegname umido o verde, i trucioli potrebbero accumularsi nella porta di scarico e richiedere pulizia. L'accumulo di trucioli limita il flusso d'aria e causa il surriscaldamento del motore. Pulire la porta di scarico e svuotare regolarmente il sacchetto raccoglipolvere.

• Rimuovere la batteria.
• Rimuovere il sacchetto raccoglipolvere dalla porta di scarico.
• Pulisci i trucioli o l'accumulo di polvere dalla porta di scarico della pialla con un piccolo pezzo di legno. Non usare le mani o le dita.
• Svuotare il sacchetto raccoglipolvere da tutti i detriti e assicurarsi che il collare sia privo di detriti.
• Sostituire il sacchetto antipolvere

SOSTITUZIONE DELLE LAME

Le lame della pialla sono reversibili. Quando un bordo diventa smussato, la lama può essere invertita in modo che l'altro lato possa essere utilizzato.

Sostituire o invertire sempre le lame in coppia. Non tentare di affilare le lame. Se le lame della pialla mostrano segni di smussatura, scheggiatura o danneggiamento in qualsiasi modo, sostituirle.

Quando si sostituiscono le lame, utilizzare solo le lame di ricambio consigliate.

AVVERTIMENTO: Indossare sempre guanti di pelle spessa e prestare attenzione quando si allentano le viti delle lame e quando si maneggiano e/o si cambiano le lame. Le lame sono affiliate e possono causare gravi lesioni personali.

Infortunio.

• Rimuovere la batteria.
  • Fissare la pialla in posizione capovolta.
• Allentare le tre viti che fissano la lama al relativo supporto ruotandole in senso antiorario con la chiave per lame in dotazione.

NOTA: non allentare eccessivamente le viti. Se le viti sono troppo allentate, l'allineamento della nuova lama non sarà preciso.

NOTA: prima di rimuovere le vecchie lame, prestare attenzione alla direzione del taglio e all'orientamento del bordo rastremato delle vecchie lame. Il bordo rastremato delle nuove lame deve essere orientato nello stesso modo delle lame originali, con il bordo rastremato sullo stesso lato delle teste delle viti e il bordo piatto rivolto verso il blocco di taglio.

• Premere la protezione della lama a molla.
• Spingere il supporto della lama fuori dal gruppo del blocco di taglio utilizzando la punta di un cacciavite.

• Rimuovere la vecchia lama dal relativo supporto facendola scorrere fuori con la punta di un cacciavite.
  NOTA: se la lama non può essere facilmente spinta fuori dal portalama dopo aver allentato le viti di fissaggio della lama, utilizzare un blocco di legno per staccare la lama dal portalama con un colpo breve e deciso. Quindi spingere la lama con un cacciavite per rimuoverla. Se necessario, battere bruscamente il blocco di legno con un piccolo martello per staccare la lama.

• Pulire eventuali trucioli di legno o segatura presenti attorno alla lama.

• Inserire la nuova lama nella fessura del supporto lama.
• Utilizzare un cacciavite per spingere la lama nel supporto lama fino a quando non è centrata in posizione.
• Premere la protezione della lama a molla.
• Inserire il supporto della lama nel gruppo del blocco di taglio.
• Serrare nuovamente le tre viti di fissaggio della lama utilizzando la chiave per lame.
• Ripetere la procedura sopra descritta per sostituire l'altra lama.

8. DISPOSIZIONE

Elettrico prodotti Dovrebbe non Essere scartato con domestico prodotti. Secondo A IL europeoDirettiva 2012/19/UE SU sciupare elettrico E elettronico attrezzatura E suo implementazione innazionale legge, elettrico prodotti usato dovere Essere raccolto separatamente E disposto Di A collezionepunti fornito per Questo scopo. Parlare con tuo locale autorità O rivenditore per consiglio SU riciclaggio.

1. VEILIGHEIDSINSTRUCTIES

ALGEMEEN STROOM HULPMIDDEL VEILIGHEID INFORMATIE
