INSTRUKCJA OBSŁUGI 3PL01 ENERGIZER

OSTRZEŻENIE! Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa i

instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami..

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości.

Termin „narzędzie elektryczne” w ostrzeżeniach odnosi się do narzędzia elektrycznego zasilanego z sieci (przewodowego) lub zasilanego bateryjnie

(bezprzewodowe) elektronarzędzie.

1) Praca obszar bezpieczeństwo

• Trzymać praca obszar czysty I Dobrze oświetlony. Zagracony Lub ciemny obszary zapraszać Wypadki.
• Do nie działać moc narzędzia W materiał wybuchowy atmosfery, taki Jak W ten obecność z zapalny płyny, gazy Lub pył. Moc narzędzia tworzyć iskry Który móc zapalać ten pył Lubopary.
• Trzymać dzieci I osoby postronne z dala chwila operacyjny A moc narzędzie. Rozproszenia Móc przyczyna Ty Do stracić kontrola.

2) Elektryczny bezpieczeństwo

• Moc narzędzie bubble musieć mecz ten wylot. Nigdy modyfikować ten wtyczka W każdy sposób. Do nie używać każdy adapter bubble z uziemiony (uziemiony) moc narzędzia.
  Niezmodyfikowany bubble I dopasowanie wyloty będzie zmniejszyć ryzyko z elektrycznyzaszokować.
• Unikać ciało kontakt z uziemiony Lub uziemiony powierzchnie, taki Jak kobza, grzejniki, zakresy I lodówki. Tam Jest jakiś zwiększony ryzyko z elektryczny zaszokować Jeśli twój ciało jest uziemiony Lubuziemiony.
• Do nie ujawnić moc narzędzia Do deszcz Lub mokry warunki. Woda wstępowanie A moc narzędzie będzie zwiększyćten ryzyko z elektrycznyzaszokować.

3) Osobisty bezpieczeństwo

• Zostawać alarm, oglądać Co Ty robią I używać wspólny sens Kiedy prowadzenie elektronarzędzie. Do nie używać A moc narzędzie chwila Ty Czy zmęczony Lub pod ten wpływ z narkotyki, alkohol Lublek. A moment z nieuwaga chwila operacyjny moc narzędzia móc wynik W poważny osobisty obrażenia.
• Używać osobisty sprzęt ochronny. Zawsze noś ochrona oczu. Ochronny sprzęt taki Jak A pył maska, nie-poślizg bezpieczeństwo buty, twardy kapelusz Lub przesłuchanie ochrona używany Do odpowiedni warunki będzie zmniejszyć osobisty urazy.
• Zapobiegać nieumyślny startowy. Zapewnić ten przełącznik Jest W ten poza pozycją zanim złączony Do moc źródło i/lub bateria pakiet, owocobranie w górę Lub noszenie ten narzędzie. Noszenie moc narzędzia z twój palec NA ten przełącznik Lub energetyzujący moc narzędzia To Posiadać ten przełącznik NA zaprasza Wypadki.
• Usunąć każdy naregulowanie klawisz Lub klucz zanim obrócenie ten moc narzędzie NA. A klucz Lub A klawisz lewy przyłączony Do A obracający się część z ten moc narzędzie móc wynik W osobistyobrażenia.
• Do nie podchodzić. Trzymać właściwy stopa I balansować Na Wszystko czasy. Umożliwia to lepsza kontrola z ten moc narzędzie W nieoczekiwany sytuacje.
• Sukienka odpowiednio. Do nie nosić luźny odzież Lub biżuteria. Trzymać twój włosy I odzież z dala z poruszający strony. Luźny odzież, biżuteria Lub długi włosy Móc Być złapany W poruszającystrony.

• Jeśli urządzenia Czy pod warunkiem, że Do ten połączenie z pył ekstrakcja I kolekcja udogodnienia, zapewnić te Czy połączony I odpowiednio używany. Używać z pył kolekcja Móc zmniejszyć pył-powiązany zagrożenia.

• Do nie pozwalać znajomość zdobyty z często używać z narzędzia umożliwiać Ty Do stać się zadowolony z siebie lignorować narzędzie bezpieczeństwo zasady. A niedbały działanie Móc przyczyna ciężki: silny obrażenia w A frakcja z Adrugi.

• Nie należy nosić luźnych ubrań, bizuterii ani długich włosów..Luźne ubrania, bizuteria i długie włosy mogą zostać wciągnięte przez otwory wentylacyjne.
• Nie używać na drabinie lub niestabilnym podłożu..Stabilne oparcie na twardym podłożu umożliwia lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.

4) Moc narzędzie używać Ipielegnacja

• Do nie siła ten moc narzędzie. Używać ten prawidłowy moc narzędzie Do twój aplikacja. Ten prawidłowy moc narzędzie będzie Do ten stanowisko lepsza I bezpieczniejszy Na ten wskaźnik Do Który to było zaprojektowany.
• Do nie używać ten moc narzędzie jeśli ten przełącznik nie obróć to na i wyłączony. Każdy moc narzędzie to nie może Być kontrolowany z ten przełącznik Jest niebezpieczny I musieć Być naprawiony.
• Odłączyć ten wtyczka z ten moc źródło i/lub usunąć ten bateria pakiet, Jeśli odłączany, z ten moc narzędzie zanim zrobienie każdy korekty, wymiana pieniędzy akcesoria, Lub przechowywanie moc narzędzia. Taki zapobiegawczy bezpieczeństwo środki zmniejszyć ten ryzyko z startowy ten moc narzędzie przypadkowo.
• Sklep bezczynny moc narzędzia na zewnątrz z ten zasięg z dzieci I Do nie umożliwiać osoby nieznany zten moc narzędzie Lub te instrukcje Do działać ten moc narzędzie. Moc narzędzia Czy niebezpieczny W ten siła robocza z niedoświadczony użytkowników.
• Utrzymywać moc narzędzia I akcesoria. Sprawdzać Do rozbieżność Lub wiążący z poruszający strony, złamanie z strony I każdy Inny stan To móc oddziaływać ten moc narzędzia działanie. Jeśli uszkodzony, Posiadać ten moc narzędzie naprawiony zanim używać. Wiele Wypadki Czy spowodowany przez słabo utrzymany moc narzędzia.
• Trzymać cięcie narzędzia ostry I czysty. Odpowiednio utrzymany cięcie narzędzia z ostry cięcie krawędzie Czy mniej prawdopodobne wiązać I Czy łatwiejszy Do kontrola.
• Używać ten moc narzędzie, akcesoria I narzędzie bity itp. W zgodność z te instrukcje, nabierający do konto ten pracujący warunki I ten praca Do Być wykonano. Używać z ten moc narzędzie Do operacje różne z te przeznaczony mógł wynik W A niebezpiecznysytuacja.
• Trzymać uchwyty I chwytający powierzchnie suchy, czysty I bezpłatny z olej I smar. Śliski uchwyty I chwytający powierzchnie Do nie umożliwiać Do bezpieczna obsługiwanie I kontrola z ten narzędzie W nieoczekiwany sytuacje.

5) Bateria narzędzie używać I pielęgnacja

• Doładuj tylko z ten rumak określony przez ten producent. A rumak To Jest odpowiedni Do jeden typ z bateria pakiet móc tworzyć A ryzyko z ogień Kiedy używany z inny bateriapakiet.
• Używać moc narzędzia tylko z swoiście wyznaczony bateria pakiety. Używać z każdy Inny bateria pakiety móc tworzyć A ryzyko z uraz i ogień.
  Gdy zestaw baterii Jest nie W używać, trzymać To z dala od Inny metal obiekty, tak jak papier klipsy, monety, klawiatura, paznokcie, śruby Lub Inny mały metal obiekty, To Móc robić A połączenie z jedenterminal Do inny. Zwarcie ten bateria terminale razem móc przyczyna oparzenia Lub A ogień.
• Pod obrażliwy warunki, płyn móc Być wyrzucony z ten bateria; unikać kontakt. Jeśli kontakt przypadkowo występuje, spłukać z woda. Jeśli płyn łączność oczy, Dodatkowo szukać medyczny pomoc. Płyn wyrzucony z ten bateria móc przyczyna podrażnienie Lub oparzenia.
• Do nie używać A bateria pakiet Lub narzędzie To Jest uszkodzony Lub zmodyfikowany. Uszkodzony Lub zmodyfikowany baterie móc wystawa nieobliczalny zachowanie wynikły W ogień, ekspłozja Lub ryzyko zobrażenia.

- Do nie ujawnić A bateria pakiet Lub narzędzie Do ogień Lub nadmierny temperatura. Narażenie Do ogień Lub

Ttemperatura powyżej 130 °C móc przyczyna ekspłozja.

NOTATKA : Ten temperatura 130 °C Móc Być zastąpiony przez ten temperatura 265 °F.

- Podążać Wszystko ładowanie instrukcje I Do nie opłata ten bateria pakiet Lub narzędzie poza ten temperatura zakres określony W ten instrukcje. Ładowanie niewłaściwie Lub Na temperatury poza ten określony zakres móc szkoda ten bateria I zwiększyć ten ryzyko z ogień.

6) Praca

- Mieć twój moc narzędzie serwisowany przez A wykwalifikowany naprawa osoba używając tylko identyczny wymianastrony. To będzie zapewnić To ten bezpieczeństwo z ten moc narzędzie Jest utrzymany.

- Podczas serwisowania elektronarzędzia należy używać wyłącznie identycznych części zamiennych. Postępuj zgodnie z instrukcjami podanymi w części poświęconej konserwacji w niniejszej instrukcji.. Zastosowanie nieautoryzowanych części lub nieprzestrzeganie instrukcji konserwacji możestworzyćryzyko szoku lub obrażeń.

SPECJALNY BEZPIECZEŃSTWO INSTRUKCJE DLA STRUGARKA

WAŻNY! Używać z każdy akcesoria Lub załączniki inny niż te Dostarczono alecony w tych działających instrukcje Móc mieć na myśli ten ryzyko z obrażenia.

- Poczekaj, aż nóż się zatrzyma, zanim odłożysz narzędzie. Odsłonięty, obracający się nóż może zetknąć się z powierzchnią, co może prowadzić do utraty kontroli i poważnych obrażeń.

- Użyj zacisków lub innego praktycznego sposobu, aby zabezpieczyć i podeprzeć obrabiany przedmiot na stabilnej platformie. Trzymanie przedmiotu ręką lub przy ciele sprawia, że jest on niestabilny i może prowadzić do utraty kontroli.

- Trzymaj elektronarzędzie wyłącznie za izolowane powierzchnie chwytne.

- Poznaj swoje elektronarzędzie. Przeczytaj uważnie instrukcję obsługi. Poznaj jego zastosowania i ograniczenia, a także konkretne potencjalne zagrożenia związane z tymelektronarzędziePrzestrzeganie tej zasady zmniejszy ryzyko porażenia prądem, pożaru lub poważnych obrażeń.

- Zawsze noś okulary ochronne z osłonami bocznymi oznaczonymi jako zgodne z normą ANSI Z87.1. Przestrzeganie tej zasady zmniejszy ryzyko poważnych obrażeń ciała.

- Chron swoje płuca. Noś maskę na twarz lub maskę przeciwpyłową, jeśli operacja jest zakurzona. Przestrzeganie tej zasady zmniejszy ryzyko poważnych obrażeń ciała.

- Chron swój słuch. Noś ochronę słuchu podczas dłuższych okresów pracy. Przestrzeganie tej zasady zmniejszy ryzyko poważnych obrażeń ciała.

- Narzędzia akumulatorowe nie muszą być podłączone do gniazdka elektrycznego, dlatego zawsze są w stanie roboczym. Należy być świadomym możliwych zagrożeń, gdy nie używa się narzędzia akumulatorowego lub gdy zmienia się akcesoria. Przestrzeganie tej zasady zmniejszy ryzyko porażenia prądem, pożaru lub poważnych obrażeń ciała.

- Nie umieszczaj narzędzi akumulatorowych ani ich akumulatorów w pobliżu ognia lub ciepła. Zmniejszy to ryzyko wybuchu i ewentualnych obrażeń.

- Nie miażdź, nie upuszczaj ani nie uszkadzaj akumulatora. Nie używaj akumulatora ani ładowarki, które zostały upuszczone lub mocno uderzone. Uszkodzony akumulator jest podatny na wybuch. Natychmiast pozbędź się upuszczonego lub uszkodzonego akumulatora.

- Baterie mogą ekspłodować w obecności źródła zapłonu, takiego jak płomień pilotażowy. Aby zmniejszyć ryzyko poważnych obrażeń ciała, nigdy nie używaj żadnego produktu bezprzewodowego w obecności otwartego ognia. Eksplodująca bateria może wyrzucić zanieczyszczenia i chemikalia. W przypadku narażenia natychmiast przemyj wodą.

- Nie ładuj narzędzia akumulatorowego w wilgotnym lub mokrym miejscu. Nie używaj, nie przechowuj ani nie ładuj akumulatorów ani produktów w miejscach, w których temperatura jest niższa niż 50°F lub wyższa niż 100°F. Nie przechowuj na zewnątrz ani w pojazdach.

• W ekstremalnych warunkach użytkowania lub temperatury może dojść do wycieku baterii. Jeśli płyn dostanie się na skórę, należy natychmiast umyć ją wodą z mydłem. Jeśli
• jeśli płyn dostanie się do oczu, przepłucz je czystą wodą przez co najmniej 10 minut, a następnie natychmiast zwrócić się o pomoc lekarską. Przestrzeganie tej zasady zmniejszy ryzyko poważnych obrażeń ciała.
• Zachowaj te instrukcje. Często do nich wracaj i używaj ich, aby poinstruować innych, którzy mogą korzystać z tego narzędzia. Jeśli pożyczasz komuś to narzędzie, pożycz mu również te instrukcje.

SYMBOLIKA

	Zgodny Do odpowiedni bezpieczeństwo standardy.
	Do zmniejszyć ten ryzyko z obrażenia, ten użytkownik musieć Czytać I zrozumieć Ten podręcznikzanim używając Ten produkt.
	Nosić ucho obrońcy. Narażenie Do hałas Móc przyczyna przesłuchanie strata.
	Nosić oko ochrona.Nosić oddechowy ochrona.
	Do nie dysponować z stary urządzenia z domowy śmieci.
	Recykling.

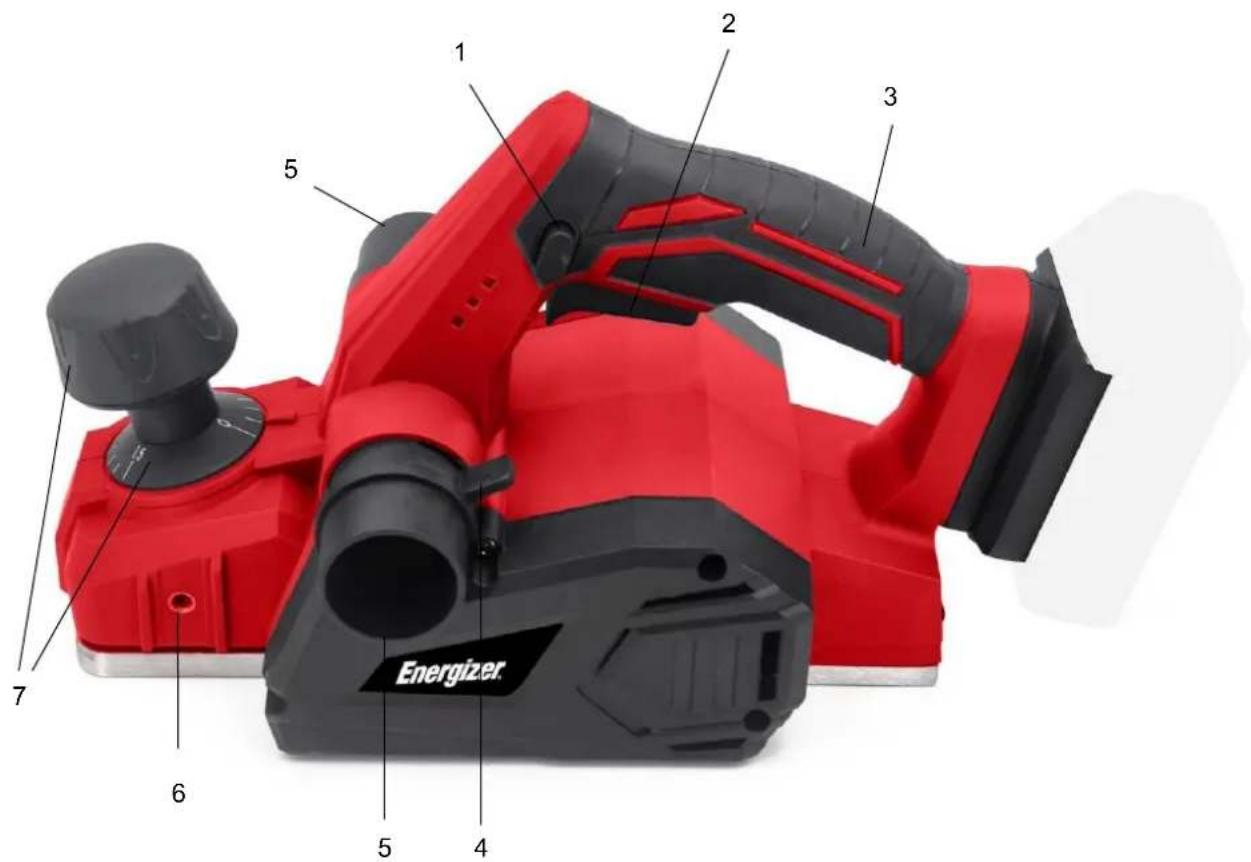

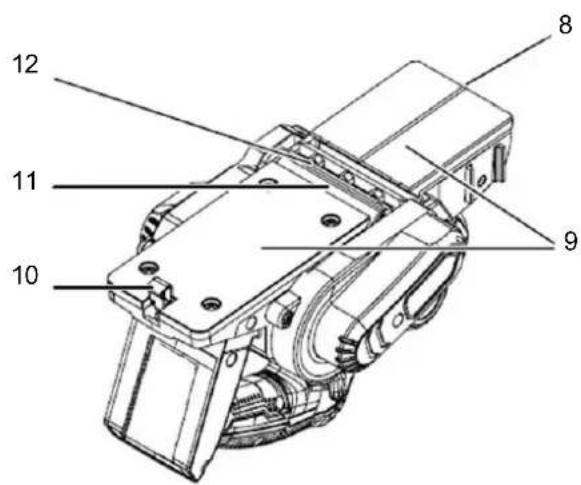

3. TWÓJ PRODUKT

1 2 3 5 Energizer 7 6 5 4

1. Przycisk blokujący
   2 Przycisk włączania/wyłączania
2. Uchwyt
3. Regulacja strony wylotu wiórów
   5 Przyłącze wyrzutu wiórów / ssania
4. mocujące prowadnicę wrębu
5. Pokrętło do regulacji głębokości strugania
6. Rowek
7. Podeszwy bazowe
8. Klin do usuwania
9. Uchwyt ostrza
10. Ostrze

UWAGA: Bateria nie jest dołączona.

4. TECHNICZNY BLIŻSZE DANE

Woltaż	20 V
Prędkość bez obciążenia	16 000obr./min
Maksymalna szerokość strugania	82mm
Maksymalna głębokość strugania	1,5 mm
Maksymalna głębokość rabatowania	9 mm
Miękki uchwyt	Tak
Typ baterii (brak w zestawie)	Energizer 3BP2 / 3BP420 V prąd stały 2,0 Ah/Lit-jon20 Vprąd stały 4,0 Ah/Lit-jon
Typ ładowarki (brak w zestawie)	Energizer 3CH1Wejście220-240 V~ 50-60Hz,Wyjście 2.2A
Czas ładowania	1H dla 2,0Ah bateria
Dołączone akcesoria	linijka prowadząca x1, linijka głębokości x1, klucz x1, klucz imbusowy x1, śruba x2, adapter przeciwpyłowy x1

OSTRZEŻENIE!

Nosić przesłuchanie ochrona.

5. UŻYTKOWANIE

MOCOWANIE WORKA NA KURZ

• Wyjmij akumulator.
• Nasuń kołnierz worka na kurz na otwór wylotowy.
  NOTATKA: Aby wyjąć worek na kurz, należy go wyciągnąć z otworu wylotowego.
  Worek na kurz szybko się napełnia. Opróżniaj go często, aby zapobiec uszkodzeniu produktu.

PODŁĄCZANIE STRUGARKI DO ODKURZACZA

Układ zbierania wiórów strugarki posiada otwór służący do podłączenia węża próżniowego.

• Wyjmij akumulator.
• Wyjmij worek na kurz.
• Podłącz wąż podciśnieniowy do lewego lub prawego wydechu.
• Ustaw dźwignię kierunku wydechu na wybranym porcie wydechowym.
• Podłącz odkurzacz do źródła zasilania.
• Przed rozpoczęciem cięcia włącz odkurzacz.

OSTRZEŻENIE: Jeśli narzędzie nie jest podłączone do odkurzacza, zawsze ponownie zamontuj worek na kurz na narzędziu. Niedopełnienie tego obowiązku może spowodować, że kurz lub ciała obce zostaną wyrzucone w twarz lub oczy, co może skutkować poważnymi obrażeniami.

INSTALOWANIE/WYJMOWANIE AKUMULATORA

• Zablokuj spust przełącznika.
- Wlóż baterię do produktu.
- Przed rozpoczęciem użytkowania należy upewnić się, że zatrzaski po obu stronach akumulatora zatrzasnęły się na swoim miejscu, a akumulator jest bezpiecznie umieszczony w produkcie.
- Aby wyjąć akumulator, naciśnij zatrzaski.

Aby uzyskać pełne instrukcje dotyczące ładowania, zapoznaj się z instrukcją obsługi akumulatora i ładowarki.

URUCHAMIANIE/ZATRZYMYWANIE STRUGARKI

• Aby uruchomić strugarkę: Naciśnij przycisk blokady z dowolnej strony, a następnie naciśnij spust przełącznika.
• Aby zatrzymać strugarkę: Zwolnij spust przełącznika.

PODPÓRKA

Strugarka została wyposażona w automatyczną obrotową podpórkę, która zapobiega kontaktowi ostrzy ze stołem roboczym, gdy nie jest używana. Gdy zacznieszstruganieoperacji, podpórka automatycznie się cofnie, gdy przejdzie nad krawędzią obrabianego przedmiotu. Po odłożeniu strugarki na stół roboczy, podpórka automatycznie się obróci w dół, aby zapobiec kontaktowi ostrza.

OSTRZEŻENIE: Upewnij się, że podpórka działa swobodnie przez cały czas i że obszar wokół podpórki jest wolny od zanieczyszczeń. Niedopełnienie tego obowiązku może spowodować poważne obrażenia ciała.

GŁĘBOKOŚĆ STRUGANIA

Kiedy zaczynaszstruganieszorstki kawałek materiału, strugarka usunie tylko wypukłe punkty na początku. Kolejne przejścia usuną coraz więcej materiału. Usuwając nie więcej niż 1/64 cala przy każdym przejściu, uzyskasz najgładsze wykończenie, nawet w przypadku najgrubszego przedmiotu obrabianego.

Zawsze zaczynaj od wykonania cięć próbnych na resztkach drewna, aby upewnić się, że strugarka usuwa odpowiednią ilość drewna.

Aby ustawićstruganiegłębokość:

• Wyjmij akumulator.
• Obróć pokrętło regulacji głębokości zgodnie z ruchem wskazówek zegara, aby ustawić żądaną głębokość cięcia. Maksymalna głębokość cięcia wynosi 1/16 cala.

NOTATKA:

• Używać tylkozatrzymanyustawienia głębokości. Próba cięcia z ustawieniami głębokości cięcia pomiędzyzatrzymanypozycje mogą powodować nierówne cięcia.
• Aby zabezpieczyć ostrza podczas przechowywania, transportu itp., należy przekręcić pokrętło regulacji głębokości cięcia w kierunku przeciwnym do ruchu wskazówek zegara w górnej części skali głębokości cięcia, aby zaparkować ostrze.

OSTRZEŻENIE: Zawsze mocuj przedmiot obrabiany mocno przed wykonaniem cięcia. Przesuwanie się przedmiotu obrabianego podczas cięcia może spowodować utratę kontroli nad strugarką i poważne obrażenia.

- Upewnij się, że materiał przeznaczony do strugania jest wolny od gwoździ, zszywek i śrub.

- Wspieraj pracę tak, aby operacja była po Twojej stronie.

OGŁOSZENIE: Planowaniezbyt szybkie działanie skutkuje słabym wykończeniem i zwiększa gromadzenie się wiórów w wydechu wiórów. Gromadzenie się wiórów ogranicza przepływ powietrza i może powodować przegrzanie silnika.

OSTRZEŻENIE: Nie próbuj usuwać zablokowanego wylotu wiórów, dopóki ostrza się nie zatrzymają i nie odłączysz produktu od źródła zasilania. Nieprzestrzeganie tego ostrzeżenia może spowodować w przypadku poważnych obrażeń ciała.

PLANOWANIE

• Mocno zaciśnij element.
- Dostosujstruganiegłębokość. ZobaczPlanowanie Więcej szczegółów znajdziesz wcześniej w tym podręczniku.
- Jedną ręką przytrzymaj pokrętło regulacji głębokości, a drugą ręką chwyć uchwyt.

OSTRZEŻENIE: Zawsze używaj obu rąk do obsługi narzędzia podczas każdej operacji; zapewnia to zachowanie kontroli i unika ryzyka poważnych obrażeń ciała. Zawsze prawidłowo podpieraj i mocuj obrabiany przedmiot, aby obie ręce były wolne do sterowania strugarką. Nigdy nie obsługuj narzędzia nad głową lub w pozycji odwróconej od właściwej pozycji roboczej; może to spowodować poważne obrażenia ciała.

- Umieść przednią stopkę na krawędzi obrabianego przedmiotu, który ma zostać strugany.

NOTATKA: Upewnij się, że ostrza nie dotykają obrabianego przedmiotu.

• Naciśnij pokrętło regulacji głębokości tak, aby przednia stopka leżała całkowicie płasko na przedmiocie obrabianym.
• Uruchom strugarkę i pozwól silnikowi osiągnąć maksymalną prędkość.
• Trzymaj strugarkę mocno i przesuwaj ją w stronę obrabianego przedmiotu, wykonując powolne, stałe ruchy.
• Strugaj powoli i często opróżniaj worek na kurz.
• Naciskaj w dół w kierunku tylnego uchwytu, gdy dojdziesz do końca struganego cięcia. Pomaga to utrzymać tylną część podstawy strugarki w kontakcie z materiałem i zapobiega wyżlobieniu cięcia przez przód strugarki.

OSTRZEŻENIE: Uważaj, aby nie uderzyć w gwoździe lub zszywki podczasstruganieoperacji; czynność ta może spowodować wyszczerbienie, pęknięcie lub uszkodzenie ostrzy.

NOTATKA: Zalecamy, aby zawsze mieć pod ręką dodatkowy zestaw ostrzy. Gdy tylko ostrza w strugarce zaczną się tępić, należy je wymienić. Ostrza są odwracalne i można je odwracać, aż obie strony się stępią.

FAZOWANIE

Strugarka jest wyposażona w rowek fazujący w przedniej stopce, aby fazować narożniki desek. Przed wykonaniem cięcia na dobrym drewnie, przećwicz cięcie na odpadach, aby określić ilość, którą należy usunąć.

• Mocno zaciśnij element.
- Jedną ręką przytrzymaj pokrętło regulacji głębokości, a drugą ręką chwyć uchwyt.
- Wykonaj rowek fazujący na powierzchni, która będzie cięta.
- Uruchom strugarkę i pozwól silnikowi osiągnąć maksymalną prędkość.
- Trzymaj strugarkę mocno i przesuwaj ją w stronę obrabianego przedmiotu, wykonując powolne, stałe ruchy.
- Wywieraj nacisk skierowany w dół, aby utrzymać strugarkę płasko na początku i na końcu powierzchni roboczej.

STRUGANIE KRAWĘDZI I WYKONYWANIE CIĘĆ WRAPOWYCH

Strugarka wyposażona jest w regulowaną prowadnicę krawędziową zapewniającą precyzyjne cięcie krawędzi.struganiei cięcie wręgów. Zamontuj prowadnicę krawędziową po obu stronach strugarki, abystruganiekrawędzie i zamontuj prowadnicę krawędziową po lewej stronie, aby wykonać cięcia wręgowe.

MONTAŻ PROWADNICY KRAWĘDZIOWEJ DO STRUGANIA KRAWĘDZI

• Wyjmij akumulator.
• Przymocuj wspornik do wybranej strony strugarki i mocno dokręć śrubę z pokrętłem.
• Przymocuj prowadnicę krawędziową do uchwytu za pomocą nakrętki pokrętła i śruby z łbem stożkowym.
• Mocno dokręć nakrętkę pokrętła.

KRAWĘDZIE STRUGANE

Postępuj zgodnie z instrukcjami wPlanowaniewcześniej w tej instrukcji. Trzymaj prowadnicę krawędziową mocno przy krawędzi powierzchni roboczej.

MONTAŻ PROWADNICY KRAWĘDZIOWEJ DO WYKONYWANIA CIEĆ WRAPOWYCH

• Wyjmij akumulator.
• Zamontuj wspornik po lewej stronie strugarki i mocno dokręć śrubę z pokrętem.
• Przymocuj prowadnicę krawędziową luźno do uchwytu za pomocą nakrętki pokrętła i śruby z łbem stożkowym (nie dokręcaj).
• Dostosuj prowadnicę krawędziową do żądanej szerokości wręgu.
  • Mocno dokręć nakrętkę pokrętła.

WYKONYWANIE CIĘĆ WRAPOWYCH

Postępuj zgodnie z instrukcjami zawartymi w rozdziale dotyczącym strugania we wcześniejsej części tej instrukcji. Umieść prowadnicę krawędzi mocno przy krawędzi powierzchni roboczej. Głębokość wręgu zależy od głębokości cięcia i liczby przejść wykonanych wzdłuż powierzchni roboczej.

Maksymalna głębokość wrębu wynosi 1,2 mm i musi być cięta w przejściach o długości 1,5 mm lub mniejszej, aby uzyskać żądaną głębokość. Szerokość wręgu można regulować, przesuwając prowadnicę krawędzi.

OSTRZEŻENIE:

Podczas serwisowania używaj tylko identycznych części zamiennych. Użycie jakichkolwiek innych części może stworzyć zagrożenie lub spowodować uszkodzenie produktu.

Zawsze noś okulary ochronne z bocznymi osłonami oznaczonymi jako zgodne. Niezastosowanie się do tego może spowodować wrzucenie przedmiotów do oczu, co może spowodować poważne obrażenia.

6. DZIAŁANIE

Ostrzezenie!

Nie pozwól, aby znajomość narzędzi sprawiła, że staniesz się nieostrożny. Pamiętaj, że ułamek sekundy nieuwagi wystarczy, aby spowodować poważne obrażenia.

Zawsze wyjmuj akumulator z narzędzia, gdy montujesz części, dokonujesz regulacji, czyścisz lub gdy nie jest używane. Wyjęcie akumulatora zapobiegnie przypadkowemu uruchomieniu, które mogłoby spowodować poważne obrażenia ciała.

Zawsze noś okulary ochronne z osłonami bocznymi oznaczonymi jako zgodne z normą ANSI Z87.1. W przeciwnym razie może dojść do odrzucenia przedmiotów w oczy, co może skutkować poważnymi obrażeniami.

Nie należy używać żadnych dodatków ani akcesoriów niezalecanych przez producenta tego produktu.

Użycie dodatków lub akcesoriów niezalecanych może spowodować poważne obrażenia ciała.

ZASTOSOWANIA

Narzędzie to można wykorzystywać w celach wymienionych poniżej:

• Planowaniekrawędź drewnianych drzwi lub półki
• Planowaniekrawędź kawałka drewna
• Wykonywanie cięć wrębowych w drewnie
  • Fazowanie ostrych krawędzi drewna

REGULACJA KIERUNKU WYDECHU

OSTRZEŻENIE Zebrany kurz zstruganiepowłoki powierzchniowe, takie jak poliuretany, olej Iniany itp., mogą samozapalić się w worku na kurz strugarki lub w innym miejscu i spowodować pożar. Aby zmniejszyć ryzyko pożaru, zawsze opróżniaj worek na kurz często, struganie. NIGDY nie przechowuj ani nie pozostawiaj strugarki bez całkowitego naładowania. opróżnianieworeczek przeciwkurzowy. Postępuj również zgodnie z zaleceniami producenta powłoki.

Zmień kierunek wylotu powietrza na prawy lub lewy, aby kontrolować kierunek wyrzucania zanieczyszczeń podczas pracy w ograniczonej przestrzeni.

Aby wyregulować kierunek wylotu powietrza i worek na kurz:

• Wyjmij akumulator.
• Aby wyregulować wydech w prawo: Przesuń dźwignię kierunku wydechu tak, aby strzałka wskazywała w prawo (rączka będzie wskazywała w lewo). Zamontuj worek na kurz na prawym porcie wydechowym.
• Aby wyregulować wylot spalin w lewo: Przesuń dźwignię kierunku wylotu spalin tak, aby strzałka wskazywała w lewo (uchwyt będzie skierowany w prawo). Zamontuj worek na kurz na lewym porcie wylotowym.

NOTATKA: Sprawdź, czy worek na kurz jest przymocowany do tego samego portu, który wybrano za pomocą dźwigni kierunku wydechu

7.KONSERWACJA

OGÓLNA KONSERWACJA

Unikaj używania rozpuszczalników podczas czyszczenia części z tworzyw sztucznych. Większość tworzyw sztucznych jest podatna na uszkodzenia spowodowane różnymi typami rozpuszczalników komercyjnych i może zostać uszkodzona przez ich użycie. Użyj czystych ściereczek, aby usunąć brud, kurz, olej, smar itp.

OSTRZEŻENIE: Nigdy nie dopuść do kontaktu płynów hamulcowych, benzyny, produktów na bazie ropy naftowej, olejów penetrujących itp. z częściami z tworzyw sztucznych. Substancje chemiczne mogą uszkodzić, osłabić lub

zniszczyć plastik, co może spowodować poważne obrażenia ciała.

Narzędzia elektryczne stosowane do obróbki materiałów z włókna szklanego, płyt gipsowo-kartonowych, mas szpachlowych lub tynku są narażone na przyspieszone zużycie i możliwe przedwczesne uszkodzenia, ponieważ odpryski włókna szklanego i

szlifowanie jest wysoce ścierne dla łożysk, szczotek, komutatorów itp. W związku z tym nie zalecamy używania tego narzędzia do dłuższej pracy z tego typu materiałami. Jeśli jednak pracujesz z któryms z tych materiałów, niezwykle ważne jest czyszczenie narzędzia za pomocą sprężonego powietrza.

SMAROWANIE

Wszystkie łożyska w tym narzędziu są smarowane odpowiednią ilością wysokiej jakości smaru na cały okres eksploatacji urządzenia w normalnych warunkach pracy. Dlatego nie jest wymagane dalsze smarowanie.

CZYSZCZENIE PORTU WYDECHOWEGO I OPRÓŻNIANIE WORKA NA KURZ

Po dłuższym okresie użytkowania strugarki lub gdystruganiemokre lub zielone drewno, wióry mogą gromadzić się w otworze wydechowym i wymagać czyszczenia. Nagromadzenie wiórów ogranicza przepływ powietrza i powoduje przegrzanie silnika. Czyść otwór wydechowy i regularnie opróżniaj worek na kurz.

• Wyjmij akumulator.
• Wyjmij worek przeciwpyłowy z otworu wydechowego.
• Wyczyść wióry lub nagromadzony kurz z otworu wydechowego strugarki małym kawałkiem drewna. Nie używaj rąk ani palców.
• Opróżnij worek na kurz ze wszystkich zanieczyszczeń i upewnij się, że kołnierz jest wolny od zanieczyszczeń.
  • Wymień worek na kurz

WYMIANA OSTRZY

Ostrza strugarki są odwracalne. Gdy jedna krawędź stępia się, ostrze można odwrócić, aby można było użyć drugiej strony.

Zawsze wymieniaj lub odwracaj ostrza parami. Nie próbuj ostrzyć ostrzy. Jeśli ostrza w strugarce wykazują oznaki stępienia, wyszczerbienia lub uszkodzenia w jakikołwiek sposób, wymień je.

Wymieniając ostrza, należy używać wyłącznie zalecanych ostrzy zamiennych.

OSTRZEŻENIE: Zawsze zakładaj grube skórzane rękawice i zachowaj ostrożność podczas odkręcania śrub ostrzy oraz obsługi i/lub wymiany ostrzy. Ostrza są ostre i mogą powodować poważne obrażenia ciała. Obrażenia.

• Wyjmij akumulator.
• Zabezpiecz strugarkę w pozycji odwróconej.
• Odkręć trzy śruby mocujące ostrze do uchwytu ostrza, obracając je w kierunku przeciwnym do ruchu wskazówek zegara za pomocą dołączonego klucza do ostrzy.

UWAGA: Nie należy nadmiernie luzować śrub. Jeśli śruby są zbyt luźne, wyrównanie nowego ostrza nie będzie dokładne.

UWAGA: Przed wyjęciem starych ostrzy zwrócić uwagę na kierunek cięcia, a także na to, jak zorientowana jest stożkowa krawędź starych ostrzy. Stożkowa krawędź nowych ostrzy musi być w tej samej orientacji, co oryginalne ostrza, przy czym stożkowa krawędź musi znajdować się po tej samej stronie, co łby śrub, a płaska krawędź musi być skierowana w stronę bloku tnącego.

• Naciśnij sprężynową osłonę ostrza.
- Wypchnij uchwyt ostrza z zespołu bloku tnącego za pomocą końcówki śrubokręta.
- Wyjmij stare ostrze z uchwytu, wysuwając je końcówką śrubokręta.

UWAGA: Jeśli ostrza nie można łatwo wypchnąć z uchwytu ostrza po poluzowaniu śrub mocujących ostrze, użyj drewnianego klocka, aby oderwać ostrze od uchwytu ostrza krótkim, ostrym uderzeniem. Następnie wypchnij ostrze śrubokrętem, aby je wyjąć. W razie potrzeby uderz mocno w drewniany klocek małym młotkiem, aby oderwać ostrze.

• Wyczyść okolice ostrza z trocin i wiórów drzewnych.
• Wsuń nowe ostrze w szczelinę uchwytu ostrza.
• Za pomocą śrubokręta wsuń ostrze do uchwytu, aż znajdzie się w centralnej pozycji.
  • Naciśnij sprężynową osłonę ostrza.
• Wlóż uchwyt ostrza do zespołu bloku tnącego.
• Dokręć trzy śruby mocujące ostrze za pomocą klucza do ostrzy.
• Aby wymienić drugie ostrze, powtórz powyzszą procedurę.

8. UTYLIZACJA

Elektryczny Produkty powinien nie Być wyrzucony z gospodarstwo domowe Produkty. Według Do ten europejskiDyrektywa 2012/19/UE NA marnować elektryczny I elektroniczny sprzęt I jego realizacja dokrajowy prawo, elektryczny Produkty używany musieć Być zebrane osobno I rozdysponowany z Na kolekcjazwrotnica pod warunkiem, że Do Ten zamiar. Rozmawiać z twój lokalny władze Lub kupiec Do rada NA recykling.

1. INSTRUÇÕES DE SEGURANÇA
