MANUAL DE UTILIZARE UniversalGrassCut 18V-260 BOSCH

Română ...... Pagina 299

Instrucțiuni privind siguranța Atenție! Citiți cu grijă următoarele instrucțiuni. Familiarizați-vă cu elementele de operare și utilizarea reglementară a sculei electrice de grădină. Păstrați la loc sigur instrucțiunile de folosire în vederea unei utilizări ulterioare.

Explicarea simbolurilor de pe scula electrică de grădină

Indicație generală de avertizare a periculozității.

Citiți instrucțiunile de folosire.

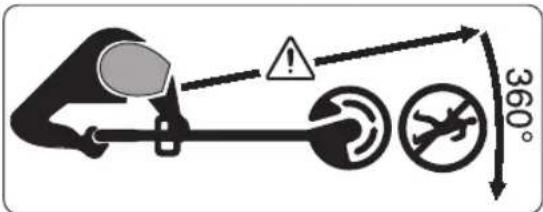

Aveți grijă ca persoanele aflate în preajmă să nu fie rănite de corpurile străine aruncate.

Avertisment: Mențineți o distanță sigură față de scula electrică de grădină cât timp aceasta lucrează.

Extrageți acumulatorul din scula electrică de grădină înainte de a efectua reglaje sau de a o curăța sau în cazul în care aceasta rămâne nesupravegheată un timp mai îndelungat.

Purtați protectie auditivă și ochelari de protectie.

Nu folosiți scula electrică de grădină pe timp de ploaie și nu o expuneți acțiunii ploii.

360°

Aveți grijă ca persoanele aflate în preajmă să nu fie rănite de corpurile străine aruncate.

Avertisment: Mențineți o distanță sigură față de scula electrică de grădină cât timp aceasta lucrează.

Verificați atent dacă în zona în care va fi folosită scula electrică de grădină nu se află animale sălbatice și de casă. Animalele săbatice și cele de casă pot fi rănite în timpul exploatării mașinii. Verificați temeinic zona de lucru a mașinii și îndepărtați toate pietrele, bețele, sărmele, oasele și obiectele străine. În timpul utilizării mașinii aveți grijă ca în iarba deasă să nu se ascundă animale

sălbatice, de casă sau mici cioturi de copaci.

Nu folosiți o mașină de curățat cu înaltă presiune sau un furtun de grădină pentru curățarea sculei electrice de grădină.

Instrucțiuni generale de siguranță pentru scule electrice

• Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
  Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
• Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele

electrice generează scântei care pot aprinde praful sau vaporii.

▶ Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau

încurcate măresc riscul de electrocutare.

• Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
• Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.

▶ Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de

tipul și utilizarea sculei electrice, diminuează riscul rănirilor.

Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

Înainte de pornirea sculei electrice îndepărtați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.

Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.

Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.

▶ Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod

302 | Română

corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

▶ Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau

care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dată la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată.

Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și

zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

ÎScoateți acumulatorul:

• atunci când scula electrică este lăsată nesupravegheată de către utilizator
• înainte de a îndepărta un blocaj
  – înaintea verificării, curățării sa efectuării unor intervenții la scula electrică
  – după coliziunea cu un corp străin, controlați dacă scula electrică nu prezintă deteriorări
  – controlați imediat scula electrică dacă aceasta începe să vibreze brusc

Încărcați acumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip, poate lua foc atunci când este folosit pentru încărcarea altori acumulatori decât cei prevăzuți pentru acesta.

▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Întrebuintărea altor accumulatori poate duce la răniri și pericol de incendiu.

▶ Feriți accumulatorii nefolositi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte

metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.

În cazul unei utilizări greșite, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul vă intră în ochi, în mod suplimentar solicitați asistență medicală. Lichidul scurs din accumulator poate provoca iritații sau arsuri cutanate.

▶ Nu folositi un accumulator deteriorat sau modificat.

Accumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.

Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii.

- Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu accumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea

304 | Română

acumulatorului și mări riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
▶ Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni privind siguranța și protecția muncii

Manevrare

▶ Utilizatorul poate folosi scula electrică numai conform destinației. Trebuie luate în considerare condițiile locale. În timpul lucrului fiți conștienți de necesitatea protejării altor persoane, în special a copiilor.
Nu permiteți în niciun caz copiilor, persoanelor cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și/sau cunoștințe și/sau persoanelor nefamiliarizate cu prezentele instrucțiuni, să folosească scula electrică. Este posibil ca reglementările locale să limiteze vârsta operatorului.

- Copiii trebuie supravegheati pentru a avea siguranța că aceștia nu se joacă cu scula electrică.

Utilizare

În timpul lucrului, prindeți strâns, cu ambele mâini, scula electrică de grădină și adoptați o poziție stabilă. Scula electrică de grădină se conduce mai sigur cu două mâini.
▶ Așteptați ca scula electrică de grădină să se oprească complet, înainte de a o pune jos.
Nu folosiți în niciun caz scula electrică de grădină dacă prezintă o apărătoare sau capace de acoperire defecte sau fără dispozitiv de siguranță. Aveți grijă ca acestea să fie montate corect. Nu folosiți în niciun caz scula electrică de grădină dacă este incompletă sau prezintă modificări neautorizate.
▶ Nu folosiți scula electrică în cazul în care cablul acesteia este defect sau uzat.
▶ Nu înlocuiti în niciun caz elemente de tăiere nemetalice cu elemente de tăiere metalice.
▶ Ni reparați în niciun caz singuri scula electrică de grădină, dacă nu sunteți calificați pentru aceasta.
În timpul folosirii sculei electrice de grădină, alte persoane și animalele trebuie ținute la o distanță corespunzătoare. Utilizatorul este responsabil pentru terți aflați în sectorul de lucru.

▶ Așteptați până când capul de tăiere se oprește complet înainte de a-l atinge. Capul de tăiere continuă să se mai rotească după oprirea motorului, putând provoca răniri.
▶ Lucrați numai la lumina zilei sau la lumină artificială bună.
În caz de condiții meteo nefavorabile, mai ales atunci când se apropie furtuna, nu lucrați cu trimmerul.
▶ Nu folosiți tirmmerul în iarbă udă, aceasta putând afecte performanțele sale de lucru.
▶ Pentru transport, opriți scula electrică și îndepăratați acumulatorul.
În timpul folosirii trimerului, mențineți-vă întotdeauna o poziție de lucru sigură. Țineți-vă picioarele și mâinile la o distanță sigură de componentele care se rotesc.
▶ Păstrați-vă echilibrul în timpul lucrului pentru a evita o cădere.
- Atunci când puneți pe jos scula electrică de grădină, aveți grijă să nu existe pericol de a vă împedica de aceasta.
▶ Scoateți accumulatorul înainte de a înlocui bobina.
▶ Controlați și întrețineți regulat trimmerul.
▶ Purtați întotdeauna mănuși de protecție, atunci când curățați scula electrică sau schimbați firul de tăiere.
▶ Aveți grijă să nu vă răniți cu lama care servește la tăierea firului de

tăiere. După reînnoirea firului de tăiere, înainte de a porni trimmerul, Întoarceți-l întotdeauna mai întâi în poziție de lucru orizontală.

Opriți scula electrică de grădină și îndepărtați acumulatorul:

• întotdeauna, atunci când lăsați nesupravegheată pentru un timp scula electrică de grădină
• înainte de schimbarea bobinei
  – înainte de curățare, sau înaintea unei intervenții asupra trimmerului

• înainte de a depozita trimmerul

• Depozitați scula electrică la loc sigur, uscat, inaccesibil copiilor. Nu puneți alte obiecte deasupra sculei electrice.
  ▶ Nu folosiți scula elecrică de grădină drept baston.

Indicații pentru lucrul optim cu acumulatorul

▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.

Protejați acumulatorul de căldură (de exemplu și de radiații solare de lungă

durată), de foc, apă și umezeală.

Există pericol de explozie.

În caz de deteriorare sau utilizare neconformă a accumulatorului, din acesta se pot degaja vapori. Lăsați să pătrundă aer proaspăt iar în cazul apariției unor tulburări, solicitați asistență medicală. Vaporii pot irita căile respiratorii.

▶ Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora.

Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

▶ Nu scurtcircuitați acumulatorul. Există pericol de explozie.
▶ Ocazional curățați fantele de ventilație ale accumulatorului cu o pensulă moale, curată și uscată.

Instrucțiuni privind siguranța pentru încărcătoare

Citiți toate instrucțiunile și indicațiile privind siguranța.

Nerespectarea instrucțiunilor și indicațiilor privind siguranța poate provoca electrocutare, incendiu și/sau răniri grave.

Păstrați în bune condiții toate instrucțiunile și indicațiile privind siguranța în vederea consultării viitoare.

▶ Utilizați încărcătorul numai dacă sunteți pe deplin informați asupra tuturor funcțiilor acestuia și le puteți accesa fără restricții sau dacă ați fost

instruiti în mod corespunzător asupra lor.

Nu permiteți în niciun caz copiilor, persoanelor cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și/sau cunoștințe și/sau persoanelor nefamiliarizate cu prezentele instrucțiuni, să folosească încărcătorul. Este posibil ca prescripțiile naționale să limiteze vârsta operatorului.
Supravegheati copiii. Astfel veți avea siguranța că, copiii nu se joacă cu încărcătorul.
Încărcați numai accumulatori Li-Ion Bosch având o capacitate de 1,5 Ah (începând de la 5 celule de accumulator). Tensiunea accumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. Nu încărcați baterii de unică folosință. În caz contrar există risc de incendiu și explozie.

Feriți încărcătorul de ploaie și umezeală. Pătrunderea

apei în încărcător mărește riscul de electrocutare.

▶ Mențineți curat încărcătorul. Din cauza murdăriei există pericol de electrocutare.
Înainte de utilizare, verificați încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul în cazul în care constatați deteriorări ale acestuia. Nu deschideți singuri

Încărcătorul și permiteți repararea acestuia numai de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele defecte măresc riscul de electrocutare.

▶ Nu folosiți încărcătorul pe o suprafață ușor inflamabilă (de ex. hârtie, materiale textile etc.) respectiv într-un mediu inflamabil. Deoarece încărcătorul se încălzește în timpul procesului de încărcare, există pericol de incendiu.
▶ Nu obturați fantele de ventilație ale încărcătorului. În caz contrar, încărcătorul se poate supraîncălzi și este posibil să nu mai funcționeze în mod corespunzător.
▶ Pentru o siguranță electrică sporită, recomandăm utilizarea unui întrerupător automat de protecție împotriva tensiunilor periculoase cu un curent de declanșare de 30 mA. Înainte de utilizare, verificați întotdeauna întrerupătorul automat de protecție împotriva tensiunilor periculoase.

Simboluri

Următoarele simboluri sunt importante pentru citirea și înțelegerea instrucțiunilor de folosire. Rețineți simbolurile și semnificația acestora. Interpretarea corectă a simbolurilor vă ajută să folosiți mai bine și mai sigur scula electrică.

Simbol Semnificatie

	Purtați mănuși de protectie
	Directie de deplasare

Simbol Semnificatie

[BTWK]	Direcția reacției
[7YBX]	Greutate
[0YISO]	Pornire
	Oprire
[SZHS]	Acțiune permisă
	Acțiune interzisă
CLICK	Zgomot perceptibil
	Accesorii/piese de schimb
	Pozitie recomandată pentru tunderea gazonului
	Pozitie recomandată pentru tăierea marginilor de gazon
[HXSC]	Pozitie recomandată pentru tunderea gazonului de sub tufișuri/bănci

Utilizare conform destinației

Scula electrică de grădină este destinată uzului casnic, pentru tăierea ierbii, buruienilor și urzicilor. A fost dezvoltată pentru tăierea ierbii crescute pe taluzuri, sub obstacole, unde mașina de tuns iarba nu poate ajunge. Scula electrică de grădină nu este destinată utilizării ca motocoasă. Scula electrică de grădină nu este concepută pentru utilizare comercială și industrială.

Scoateți cu grijă scula electrică de grădină din ambalaj și verificați dacă următoarele componente sunt în set complet:

• Trimmer de gazon
• Apărătoare de protectie
• Roată
• Acumulator**
• Încărcător**
• Instructiuni de folosire

În cazul în care există piese lipsă sau deteriorate vă rugăm să vă adresați distribuitorului dumneavastră.

** specific fiecărei țări

308 | Română

Componente ilustrate (vezi figura A)

Numerotarea elementelor componente ilustrate se referă la schița sculei electrice de la paginile grafice.

(1) Tastă deblocare accumulator
(2) Acumulator ^a)
(3) Mâner pliabil
(4) Pedală pentru reglarea unghiului de lucru la tunderea gazonului/tăierea marginilor
(5) Apărătoare de protectie
(6) Roată
(7) Deblocare reglaj mâner
(8) Întrerupător pornit/oprit
(9) Blocaj de conectare pentru întrerupătorul pornit/oprit

(10) Tastă de reglare a înălțimii de lucru

(11) Pârghie

(12) Încărcător ^a)

(13) Capac acoperire bobină

(14) Bobină

(15) Prindere fir

(17) Cârlig pentru introducere fir

(18) Fantă pentru ghidarea firului

(19) Gaură pentru ghidare fir

a) Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Trimmer de gazon/trimmer margini de gazon UniversalGrassCut 18V-260 UniversalGrassCut 18V-26
Număr de identificare	3 600 HC1 D..	3 600 HC1 E..
		3 600 HC1 D03
Tensiune nominală V= 18 18
Turație la mersul în gol min	-1	7300 7300
Diametru fir de tăiere mm 1,6 1,6
Diametru cerc de tăiere cm 26 26
Capacitate alimentare cu fir bobină m 6 6
Reglarea înăltimii cm 120 - 140 120 - 140
Mâner pliabil ● ●
Tăierea marginilor		● ●
Apărătoare protecție plante/roată		● ●
Greutate conform EPTA-Procedure 01:2014	kg	2,3
Set (cu accumulator)	kg	2,7
Număr de serie	vezi plăcuța indicatoare a tipului sculei electrice de grădină
Temperatură ambiantă recomandată în timpul încărcării	°C	0 ... +35
Temperatură ambiantă admisă în timpul funcționării ^A) și în timpul depozitării	°C -20 ... +50 -20 ... +50
Tip accumulator	PBA 18V...W-.1,5 Ah, 2,0 Ah, 2,5 Ah,4,0 Ah, 6,0 Ah	PBA 18V...W-.1,5 Ah, 2,0 Ah, 2,5 Ah,4,0 Ah, 6,0 Ah

A) Putere mai redusă la temperaturi <0 °C.

Încărcător		AL 1810 CV	AL 1820 CV	AL 1830 CV	AL 1880 CV
Curent de încărcare	A	1,0	2,0	3,0	8,0
Timp de încărcare (acumulator descărcat)
- Acumulator de 1,5 Ah	min	94	50	33	27
- Acumulator de 2,0 Ah	min	124	65	45	30
- Acumulator de 2,5 Ah	min	154	95	60	36
- Acumulator de 4,0 Ah	min	244	125	95	35

Încărcător AL 1810 CV AL 1820 CV AL 1830 CV AL 1880 CV

– Acumulator de 6,0 Ah min 364 150 130 62
Greutate conform EPTA-Procedure 01:2014	kg 0,17 0,48 0,40 0,60
Clasa de protectie	☐/II /II /II /II ☑	☐

Informație privind zgomotul/vibrațiile

Tunderea gazonului Tăierea marginilor

Valorile zgomotului emis au fost determinate conform EN 50636-2-91

Nivelul de zgomot evaluat A al sculei electrice este în mod normal:

– Nivel presiune sonoră dB(A)	77 76,5
– Nivel putere sonoră dB(A)	87 89
– Incertitudine K dB	= 3 = 3

Valorile totale ale vibrațiilor ah (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 50636-2-91

- Valoarea vibrațiilor emise a_h	m/s^2	7	7
- Incertitudine K	m/s^2	= 1,5	= 1,5

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Montare și funcționare

Scopul acțiunii	Figura	Pagina
Elemente componente ilustrate	A	459
Set de livrare	B	460
Montarea apărătoarei de protectie	C	460
Reglarea înăltimii de lucru	D	461
Depliere mâner	E	462
Montare roată	F	462

Scopul acțiunii	Figura	Pagina
Încărcarea și montarea acumulatorului	G	463
Pornire/oprire	H	463
Pozitie recomandată pentru tunderea gazonului	I	464
Pozitie recomandată pentru tăierea marginilor de gazon	J	465
Pozitie recomandată pentru tunderea gazonului de sub tufișuri/ bănci	K	466
Demontarea bobinei cu fir de tăiere	L	467
Înfășurarea firului de tăiere pe bobină	M	468
Montarea bobinei cu fir de tăiere	N	469
Întreținere, curățare și depozitare	O	469
Accesorii	P	470

Montare

- Atenție: înainte de efectuarea lucrărilor de montaj, opriți scula electrică de grădină și extrageți accumulatorul din aceasta.

Montarea apărătoarei de protecție (vezi figura C)

Trageți apărătoarea de protecție (5) pe capul trimmerului până când auziți un clic. Fixați apărătoara de protecție (5) cu şurubul pe capul trimmerului. La livrare, şurubul este deja montat la carcasa inferioară.

310 | Română

Nu folosiți niciodată trimmerul fără apărătoarea de protecție (5) montată pe acesta. După montaj, nu mai este permisă scoaterea apărătoarei de protecție (5) de pe trimmer.

Reglarea înălțimii de lucru (vezi figura D)

Apăsați tasta (10) și reglați trimmerul la înălțimea dorită. Eliberați tasta (10).

Folosiți întotdeauna trimmerul într-o poziție de lucru, niciodată în poziția de depozitare. Poziția de depozitare a trimmerului înseamnă că acesta este pliat în întregime. La reglarea poziției de lucru aveți grijă ca mecanismul de reglare a înălțimii să fie fixat în mod corespunzător. Veți auzi un clic atunci când mecanismul se înclichetează.

Desfacerea mânerului (vezi figura E)

Apăsați tasta (7), depliați mânerul (3) până la punctul de oprire și eliberați tasta (7). Aveți grijă ca mânerul (3) să fie fixat corespunzător. Nu apăsați mânerul (3), în timpul reglării acestuia.

Montarea roții (vezi figura F)

Montați roata (6) la capul trimmerului. Respectați poziția corectă indicată de săgețile de pe capul trimmerului. Aveți grijă ca, cârligul să se angreneze în mod corespunzător în canelură. Răsuciți roata (6) pe capul trimmerului până când pârghia (11) se fixează cu un clic perceptibil.

Pentru a scoate roata, împingeți pârghia (11) până se decuplează și scoateți roata (6) în direcție opusă.

Punere în funcțiune

- Atenție: înainte de efectuarea reglajelor sau a curățării sculei electrice de grădină, opriți-o și extrageți acumulatorul din aceasta.

Încărcarea accumulatorului

▶ Atenție la tensiunea de la rețea! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuța indicatoare a tipului încărcătorului.

Accumulatorul este echipat cu un sistem de supraveghere a temperaturii care-i permite încărcarea numai în domeniul de temperaturi cuprins între 0 °C și 35 °C. Prin aceasta se ajunge la o durată de viață îndelungată a accumulatorului.

Notă: Acumulatorul este încărcat parțial la livrare. Pentru asigurarea puterii maxime a accumulatorului, înainte de prima utilizare, încărcați complet accumulatorul în încărcător.

Accumulatorul Li-Ion poate fi încărcat în orice moment, fără ca prin aceasta să i se scurteze durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.

Accumulatorul Li-Ion este protejat împotriva descărcării profunde prin „Electronic Cell Protection (ECP)“. Când accumulatorul s-a descărcat, produsul este deconectat printrun circuit de protectie: Scula electrică de grădină nu mai funcționează.

După deconectarea automată a produsului nu mai apăsați în continuare întrerupătorul pornit/oprit.

Accumulatorul se poate deteriora.

Respectați instrucțiunile privind eliminarea accumulatorului.

Montarea/demontarea accumulatorului (vezi figura G)

Notă: Dacă nu se utilizează acumulatori adecvați, se poate ajunge la deranjamente funcționale sau defectarea sculei electrice.

Introduceți acumulatorul încărcat (2) ein. Asigurați-vă că acumulatorul este bine fixat în mâner.

Pentru a extrage accumulatorul (2) din scula electrică, apăsați tasta de deblocare accumulator (1) și scoateți accumulatorul.

Procesul de încărcare

Procesul de încărcare începe imediat ce ștecherul de la rețea este introdus în priză și accumulatorul (2) în încărcătorul (12).

Prin procesul de încărcare inteligentă, starea de încărcare a accumulatorului este sesizată automat iar accumulatorul va fi încărcat cu un curent de încărcare întotdeauna optim, în funcție de temperatura și tensiunea sa.

În acest mod accumulatorul este menajat, iar în cazul păstrării sale în încărcător, el va fi întotdeauna încărcat la capacitate maximă.

Semnificatia elementelor indicatoare (AL 1810)

Aprindere intermitentă a indicatorului de încărcare a accumulatorului

Procesul de încărcare este indicat prin aprinderea intermitentă a indicatorului de încărcare a accumulatorului.

Aprindere continuă a indicatorului de încărcare a accumulatorului

Aprinderea continuă a indicatorului de încărcare a accumulatorului semnalează faptul că accumulatorul este încărcat complet sau că temperatura accumulatorului este în afara

intervalului admis al temperaturilor de încărcare și, din această cauză, acesta nu poate fi încărcat. Imediat după atingerea intervalului de temperatură admis, acumulatorul se încarcă.

Dacă acumulatorul nu este introdus, aprinderea continuă a indicatorului de încărcare a acumulatorului indică faptul că fișa de rețea este introdusă în priză și că încărcătorul este în funcțiune.

Semnificația elementelor indicatoare (AL 1830 CV)

Lumină intermitentă (cadență rapidă) indicator verde încărcare accumulator

Procesul de încărcare rapidă este semnalizat de clipirea rapidă a indicatorului verde de

încărcare a accumulatorului signalisiert.

Notă: Procesul de încărcare rapidă este posibil numai dacă temperatura acumulatorului se situează în domeniul temperaturilor admise, vezi paragraful „Date tehnice“.

Lumină intermitentă (cadență lentă) indicator verde încărcare accumulator

La un nivel de încărcare a accumulatorului de aprox. 80% indicatorul verde de încărcare a lui clipește lent.

acumulatorului clipește lent.

Accumulatorul poate fi extras în scopul utilizării imediate.

Indicatorul de încărcare a accumulatorului este aprins permanent în verde

Aprinderea permanentă în verde a indicatorului de încărcare a accumulatorului că accumulatorul este încărcat complet.

Dacă accumulatorul nu este introdus, aprinderea permanentă a indicatorului de încărcare a accumulatorului indică faptul că ștecherul este introdus în priză și că încărcătorul este în funcțiune.

Lumină continuă indicator roșu încărcare accumulator

Lumina continuă emisă de indicatorul roșu de încărcare a accumulatorului emnalizează faptul

că temperatura acumulatorului se află în afara domeniului temperaturilor admise pentru încărcare, vezi paragraful „Date tehnice“. Imediat ce temperatura revine în domeniul admis de temperaturi, încărcătorul comută automat pe încărcare rapidă.

Lumină intermitentă indicator roşu încărcare accumulator

Lumina intermitentă emisă de indicatorul roșu încărcare accumulator semnalizează un alt

deranjament al procesului de încărcare, vezi paragrafului „Defecțiuni – Cauze și soluții de remediere.

Manevrare

• Atenție: Înainte de efectuarea lucrărilor de montaj, opriți scula electrică de grădină și extrageți acumulatorul din aceasta.
  ▶ După deconectarea trimmerului de gazon, firul de tăiere continuă să se mai rotească timp de câteva secunde. Înainte de a conecta din nou trimmerul de gazon, așteptați până când motorul/firul de tăiere se oprește complet.
  ▶ Nu deconectați și apoi reconectați imediat scula electrică.
  Se recomandă utilizarea elementelor de tăiere admise de Bosch. În cazul altor elemente de tăiere, rezultatul de lucru poate fi diferit.

Pentru pornire apăsați mai întăi blocajul de conectare (9). Apăsați apoi întrerupătorul pornit/oprit (8) și țineți-l apăsat. Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit (8).

Tunderea gazonului/tăierea marginilor (vezi figurile I - K)

Tunderea gazonului (vezi figura I)

Apăsați tasta (4) și reglați unghiul de 48° pentru tunderea gazonului.

Deplasați spre stânga și spre dreapta trimmerul de gazon și aveți grijă ca în timpul lucrului să păstrați o distanță suficentă față de corp. Tăiați progresiv iarba cu firul mai înalt.

Tăierea marginilor (vezi figura J)

Apăsați tasta (4) și reglați unghiul de 36° pentru tăierea marginilor. Întoarceți mânerul la 180° și întoarceți apoi trimmerul de gazon în poziția de lucru dorită.

Conduceți trimmerul de gazon de-a lungul marginii gazonului. Folosind roata, evitați contactul cu suprafețele solide sau cu zidurile, pentru a împiedica uzura rapidă a firului.

Tăiere în jurul copacilor și tufișurilor (vezi figura K)

Apăsați tasta (4) și reglați unghiul de 24° pentru tăiere în jurul copacilor și tufișurilor.

Tăiați cu atenție iarba din jurul copacilor și a tufișurilor, având grijă ca acestea să nu intre în contact cu firul de tăiere. Plantele pot pieri în cazul în care le este tăiată scoarța.

Demontarea bobinei, înfășurarea firului și montarea bobinei (vezi figurile L până la N)

▶ Scoateți acumulatorul înainte de a înlocui bobina. Presați cele două bride ale capacului de acoperire a bobinei și scoateți capacul de acoperire a bobinei (13). Apoi extragetți bobina goală (14).

Tăiați aprox. 6 m de fir din mosorul de alimentare. Introduceți capătul firului în orificiul de prindere fir (15) al bobinei. Treceți firul pe sub cârligul (17). Apoi introduceți firul în bobină prin fanta (18). Înfășurați apoi firul distribuindu-l uniform și bine întins.

Introduceți celălalt capăt al firului în gaura (19) din capul trimmerului și montați la loc bobina în capul trimmerului. Fixați bobina montând capacul de acoperire a bobinei (13). Capacul bobinei (13) poate fi montat într-o singură poziție.

Alimentare fir

IntelliFEED

Trimmerul este echipat cu sistemul IntelliFEED, care derulează automat firul pentru menținerea diametrului de tăiere.

312 | Română

Detectarea defectiunilor

Trimmer de gazon/trimmer margini de gazon

Simptom Cauză posibilă Remediere
Motorul nu pornește Acumulator descărcat încărcați acumulatorul.
	Acumulatorul este prea rece/prea fierbinte Lăsați acumulatorul să se încălzească/răcească.
Scula electrică de grădină funcționează cu întreruperi	Întrerupătorul pornit/oprit defect Adresați-vă centrului de service și asistență clienti Bosch.
	Cablajul intern al sculei electrice de grădină este defect	Adresați-vă centrului de service și asistență clienti Bosch.
Scula electrică de grădină este suprasolicitată	Iarba este prea înaltă Tăiați progresiv.
Scula electrică de grădină nu taie	Firul de tăiere este prea scurt/rupt Alimentați manual cu fir de tăiere.
	Bobina este goală Înlocuiti bobina.
Nu este posibilă alimentarea cu fir de tăiere	Firul de tăiere s-a încurcat în bobină Verificați firul de tăiere iar, dacă este necesar, reînfășurați firul de tăiere pe bobină.
	Bobina este goală Realimentați bobina cu fir de tăiere.
	Firul de tăiere nu este înfășurat corect Înfășurați din nou firul de tăiere.
	Prea mult fir de tăiere Scurtați firul de tăiere la lungimea corectă.
Fir de tăiere încurcat Probleme cu sistemul de realimentare cu fir de tăiere		Adresați-vă centrului de service și asistență clienti Bosch.
Firul de tăiere este tras înapoi în bobină	Firul de tăiere este prea scurt/rupt Scoateți bobina și introduceți din nou firul de tăiere (vezi figurile L - N ).
Firul de tăiere se rupe frecvent	Firul de tăiere s-a încurcat în bobină Scoateți bobina și înfășurați din nou firul de tăiere (vezi figurile L - N ).
	Manevrare incorectă a trimmerului de gazon Tundeți gazonul numai cu vârful firului de tăiere; evitați contactul cu pietre, ziduri și alte obiecte dure. Alimentați regulat cu fir de tăiere, pentru a folosi integral diametrul cercului de tăiere.
Trimmerul vibrează în mod neobișnuit	Inelul de strângere sau capacul bobinei nu este montat pe bobină	Montați inelul de strângere sau capacul pe bobină.
	Inelul de strângere este poziționat greșit Repoziționați inelul de strângere.
	Sistem de tăiere defect Adresați-vă centrului de service și asistență clienti Bosch.
	Inel de strângere uzat	Cumpărați un nou accesoriu bobină cu inel de strângere.

Accumulator și încărcător

Simptome	Cauză posibilă Remediere
Indicatorul roșu de încărcare a accumulatorului clipeșteNu este posibilă încărcarea	Acumulatorul nu este introdus (corect)	Fixați corect accumulatorul în încărcător.
	Contactele accumulatorului sunt murdare	Curățați contactele accumulatorului; de ex. introducând și extrăgând de mai multe ori accumulatorul, dacă este cazul înlocuiti acumulatorul.
	Acumulator defect	Înlocuiti acumulatorul.

Simptome Cauză posibilă Remediere

Indicatoarele de încărcare a accumulatorului nu luminează	Ștecherul încărcătorului nu este introdus (corect) în priza de curent	Introduceți (complet) ștecherul în priza de curent.
	Priza de curent, cablul de alimentare sau încărcătorul sunt defecte	Verificați tensiunea rețelei, dacă este cazul duceți încărcătorul pentru verificare la un centru autorizat de service și asistență tehnică post-vânzări pentru scule electrice Bosch.

Întreținere și service

Extrageți accumulatorul din scula electrică de grădină înaintea oricăror intervenții asupra acesteia (de exemplu întreținere, schimbarea accesoriiilor etc.) cât și în timpul transportului și al depozitării. În cazul acționării accidentale a întrerupătorului pornit/oprit există pericol de rănire.

Întreținere, curățare și depozitare

▶ Mențineți curată scula electrică de grădină, pentru a putea lucra bine și sigur cu ea.

Pentru a putea lucra bine și sigur, mențineți curate scula electrică de grădină și fantele de aerisire.

Nu stropiți niciodată cu apă scula electrică de grădină.

Nu cufundati niciodată în apă scula electrică de grădină.

Depozitați scula electrică de grădină într-un loc sigur, uscat și inaccesibil copiilor.

Nu puneti alte obiecte pe scula electrică de grădină.

Aveți grijă ca inelul de strângere să fie întotdeauna fixat pe bobină în timpul utilizării trimmerului. În caz contrar pot apărea vibrății.

Întreținerea accumulatorului

Respectați următoarele indicații și luați următoarele măsuri menite să permită utilizarea optimă a accumulatorului:

• Protejati accumulatorul împotriva umezelii și a apei.
• Depozitați scula electrică de grădină numai în domeniul temperaturilor dintre -20 °C și 50 °C. Pe timp de vară, de exemplu, nu lăsați scula electrică de grădină în autovehicul.
• Depozitați accumulatorul separat și nu în scula electrică de grădină.
• Nu lăsați accumulatorul în scula electrică de grădină în cazul expunerii la radiații solare directe.
• Temperatura optimă de depozitare a accumulatorului este de 5°C.
• Ocazional curățați fantele de ventilație ale accumulatorului cu o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că accumulatorul este uzat și trebuie înlocuit.

Serviciu de asistență tehnică post- vânzări și consultanță clienti

Serviciul nostru de asistență tehnica răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea

produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Acumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Produsele, accumulatorii, accesorile și ambalajele trebuie direcționate către o stație de reciclare ecologică.

Nu aruncați produsele și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE produsele scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 313).

Български
