РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UniversalGrassCut 18V-260 BOSCH

Български ...... Страница 314

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслуживащите елемен- ти и начинът на работа с продукта. Запазете ръководството за експ- лоатация за ползване по-късно.

Пояснения на символите на машината

Общо указание за опасност.

Прочетете ръко- водството за ек- сплоатация.

Внимавайте намиращи се наблизо лица да не бъдат на- ранени от отхвърчащи пар-

ченца.

Предупреждение: Когато градинският електроинстру-

мент работи, стойте на безопасно разстояние от него.

Не се отнася до настоящия елек- троинструмент.

Изваждайте акумулаторната батерия преди да настрой- вате или да почиствате гра- динския електроинструмент или когато го оставяте продължително време без надзор.

Работете с шумозаглушители (антифони) и предпазни очила.

Не използвайте градинския електроинструмент при дъжд; не го излагайте на

ДЪЖД.

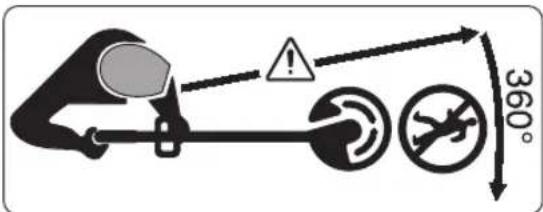

360°

Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи парченца.

Предупреждение: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него.

Внимателно преглеждайте за диви и домашни животни зоната, в която градинският електроинструмент ще бъде ползван. По време на работа на машина- та диви и домашни животни могат да бъдат наранени. Внимателно прег-

леждайте зоната, в която машината ще работи, и отстранявайте камъни, дънери, тел, кокали и други чужди предмети. При ползване на машина- та внимавайте в гъстата трева да не остават скрити дребни диви живот- ни, домашни животни и малки дъне- ри.

Общи указания за безопасност за електроинструменти

▶ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.
▶ Съхранявайте тези указания на сигурно място.
▶ Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните

или тъмни работни места са пред- поставка за инциденти.

▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
▶ Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклоне- но, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е зазе-

мено, рискът от възникване на то- ков удар е по-голям.

▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

▶ Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.

▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.

Работете с предпазващо работно облекло. Винаги носете пред- пазни очила. Носенето на подхо- дящи за ползвания електроинстру- мент и извършваната дейност лич- ни предпазни средства, като диха- телна маска, здрави плътнозатво- рени обувки със стабилен грай- фер, защитна каска или шумозаг- лушители (антифони), намалява риска от възникване на трудова злополука.

Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият

прекъсвач е включен, увеличава опасността от трудови злополуки.

▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Изпол- зването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахо- ве.
▶ Доброто познаване на електро- инструмента вследствие на честа работа с него не е повод за нама- ляване на вниманието и пренеб-

регване на мерките за безопас- ност. Едно невнимателно действие може да предизвика тежки нараня- вания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
▶ Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат изпол-

звани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Ко- гато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.

▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните реже- щи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.

▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава

опасността от възникване на трудови злополуки.

▶ Поддържайте дръжките и ръкох- - ватките сухи, чисти и неомасле- ни. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Грижливо отношение към акумулаторни електроинструменти

Демонтирайте акумулаторната бате- рия:

– когато оставяте електроинстру- мента без надзор
– преди премахването на блокировка
– преди проверка, почистване или други дейности по електроинст- румента
– след удар от чуждо тяло по електроинструмента го проверявайте за повреди
– когато електроинструментът за- почне да вибрира необичайно, го прегледайте незабавно

- Зареждайте акумулаторните батерии само със зарядните устройства, които се препоръчват от производителя. Ако зарядното устройство бъде използвано за зареждане на различни от предвидените акумулаторни батерии, съществува опасност от пожар.

▶ Използвайте само предвидените от производителя акумулаторни батерии. Използването на други акумулаторни батерии може да предизвика пожар и/или травми.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно ползване от акумулаторната батерия може да изтече електролит. Избягвайте контакт с него. При случаен контакт промийте мястото обилно с вода. Ако от електролита попадне в очите Ви, освен това потърсете лекарска помощ. Електролитът на акумулаторната батерия може да предизвика раздразняване или изгаряне на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат нара-нявания.
▶ Не излагайте акумулаторната ба- терия на високи температури или огън. Излагането на огън или тем-

ператури над 130°C могат да пре- дизвикат експлозии.

Спазвайте всички указания за зареждане на акумулаторната батерия; не я зареждайте, ако температурата й е извън диапазона, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да увредят батерията и увеличават опасността от пожар.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.

Указания за безопасна работа

Обслужване

▶ Лицето, което обслужва машината, трябва да го ползва само съобразно предназначението му. При това трябва да се отчитат особеностите на конкретната ситуация. Обръщайте специално внимание да

предпазвате намиращи се наблизо лица, особено деца.

▶ Не допускайте тази машина да бъде ползвана от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатъчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.
▶ Деца трябва да бъдат под постоянен надзор, за да се предотврати опасността да играят с градинския електроинструмент.

Ползване

▶ По време на работа дръжте градинския инструмент винаги здраво с двете ръце и поддържайте постоянно стабилно положение на тялото. С две ръце градинският електроинструмент се води по-сигурно.
▶ Преди да оставите градинския електроинструмент, изчакайте движението му да спре напълно.
▶ Никога не работете с градинския електроинструмент, ако предпазният кожух или капак е повреден или без монтирани предпазни съоръжения. Внимавайте предпазните съоръжения да са монтирани правилно. Никога не използвайте градинския електроинструмент, ако не е напълно сглобен или ако е с неоторизирани изменения.

▶ Не работете с градинския електро- инструмент, ако захранващият ка- бел е повреден или износен.
▶ Никога не заменяйте неметални режещи инструменти с метални режещи инструменти.
▶ Никога не ремонтирайте сами градинския електроинструмент, освен ако не сте квалифицирани за такива дейности.
По време на ползване на градинския електроинструмент други лица и животни трябва да са на подходящо разстояние. Работещият е отговорен за трети лица, намиращи се в работната зона.
▶ Преди да допирате режещата глава, изчаквайте въртенето ъ да спре напълно. След изключване на електродвигателя режещата глава продължава да се върти известно време по инерция и може да предизвика наранявания.
▶ Винаги работете на дневна светлина или на добро изкуствено осветление.
▶ Не работете с тревокосачката при лоши атмосферни условия, особено при силен вятър.
▶ Ако ползвате тревокосачката при влажна трева, това може да влоши производителността й.
▶ При транспортиране изключвайте градинския електроинструмент и изваждайте акумулаторната батерия.

▶ По време на работа с тревокосачката внимавайте постоянно да сте в стабилно положение на тялото. Дръжте ръцете и краката си на безопасно разстояние от въртящите се елементи.
▶ По време на работа поддържайте постоянно стабилно равновесие, за да предотвратите падане.
▶ Когато поставяте градинския електроинструмент на земята, внимавайте да не се спънете в него.
▶ Преди смяна на шпулата изваждайте акумулаторната батерия.
▶ Редовно проверявайте и поддържайте тревокосачката.
▶ Когато почиствате градинския електроинструмент или заменяте режещата нишка, работе с пред- пазни ръкавици.
▶ Внимавайте да не се нараните на острието, което служи за отрязване на нишката. След смяна/подаване на нишката винаги завъртайте тревокосачката хоризонтално в работна позиция, преди да я включите.

Изключвайте градинския електроин- струмент и изваждайте акумулатор- ната батерия:

– винаги, когато оставяте градинския електроинструмент без надзор за известно време
– преди да сменяте шпулата
– преди почистване или когато работите по тревокосачката

– преди прибиране на тревокосач- ката

Съхранявайте машината на сигурно сухо място, недостъпно за деца. Не поставяйте върху машината други предмети.
▶ Не ползвайте градинския електроинструмент за подпиране при ходене.

Указания за оптимална работа с акумулаторната батерия

▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.

Предпазвайте акумулаторните батерии от прегряване, напр. също и от про- дължително въздействие на пряка слънчева светлина, от огън, вода и овлажняване. Съществува опасност от експлозия.

▶ При повреда или неправилно използване на акумулаторните батерии от тях могат да се отделят пáри. Проветрете помещението, а при оплаквания потърсете лекар. Пáрите могат да предизвикат възпаление на дихателните пътища.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
▶ Предмети с остри ръбове, напр. пирони или отвертки или силни механични въздействия могат да

повредят акумулаторната бате- рия. Може да бъде предизвикано вътрешно късо съединение и аку- мулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.

▶ Внимавайте да не предизвикате късо съединение между клемите на акумулаторната батерия. Съществува опасност от експлозия.
▶ Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Указания за безопасна работа със зарядни устройства

Прочетете всички упътвания и указания за безопасна работа с машината. Нес-

пазването на указанията за безопасна работа и на упътванията може да предизвика токов удар, пожар и/или тежки травми.

Съхранявайте всички указания за безопасна работа и упътвания за ползване в бъдеще.

▶ Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.
▶ Не допускайте това зарядно устройство да бъде ползвано от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания

и опит и/или лица, които не са за- познати с тези указания. Възможно е национални нормативни доку- менти да ограничават възрастта на работещия с градинския електро- инструмент.

▶ Наблюдавайте деца. Така се гарантира, че децата няма да играят със зарядното устройство.

- Зареждайте само литиево-йонни акумулаторни батерии на Бош с капацитет 1,5 Ah (от 5 акумулаторни клетки). Номиналното напрежение на акумулаторната батерия трябва да съответства на зарядното напрежение на зарядното устройство. Не се опитвайте да зареждате обикновени (неакумулаторни) батерии. При зареждане на други акумулаторни батерии съществува опасност от пожар и/или експлозия.

Предпазвайте зарядното устройство от дъжд и ов-

лажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар.

▶ Поддържайте зарядното устройство чисто. Съществува опасност от токов удар вследствие на замърсяване.

▶ Винаги преди ползване проверя- вайте зарядното устройство, ка- бела и щепсела. Ако установите повреди, не ползвайте зарядно- то устройство. Не се опитвайте сами да отваряте зарядното уст-

ройство; допускайте ремонти да бъдат извършвани само от ква- лифицирани техници и само с из- ползване на оригинални резерв- ни части. Повредени зарядни уст- ройства, кабели и щепсели увели- чават опасността от токов удар.

▶ Не оставяйте зарядното устройство да работи върху леснозапалима повърхност (напр. хартия, плат и т.н.), респ. в леснозапалима среда. Поради нагряването на зарядното устройство по време на работа съществува опасност от пожар.
▶ Не покривайте вентилационните отвори на зарядното устройство.

В противен случай зарядното устройство може да прегрее и да престане да функционира нормално.

▶ За по-голяма електрическа сигурност се препоръчва да бъде включен дефектнотоков прекъсвач с макс. ток на задействане 30 мА. Винаги преди започване на работа проверявайте дефектнотоковия прекъсвач.

Символи

Символите по-долу са важни при четенето и за разбира- нето на ръководството за експлоатация. Моля, запомнете символите и тяхното значение. Правилното интерпрети- ране на символите ще Ви помогне да използвате Вашия продукт по-добре и по-сигурно.

Символ Значение

Работете с предпазни ръкавици

Символ Значение

	Посока на движение
	Посока на реакцията
[msal]	Маса
[spml]	Включване
[C73S]	Изключване
	Допустимо действие
	Забранено действие
CLICK	Отчетливо прещракване
[msal]	Допълнителни приспособления/резервни части
	Препоръчителна позиция за косене на трева
	Препоръчителна позиция за обрязване на ръбове
	Препоръчителна позоция за косене под храсти/пейки

Предназначение на електроинструмента

Градинският електроинструмент е предназначен за ползване в домашни условия, за косене на трева, плевели и копривни растения. Той е проектиран за косене на трева, която расте под храсти, под препятствия и в близост до ръба на ливадата, където колесни тревокосачки не могат да стигнат. Градинският електроинструмент не е предназначен за ползване като колесна тревокосачка. Градинският електроинструмент не е предназначен за професионално ползване.

Извадете внимателно от опаковката градинския електро- инструмент и проверете дали са налични следните еле- менти:

• Тример за трева
• Предпазен кожух
• Колело
• Акумулаторна батерия**
• Зарядно устройство**

324 | Български

- Ръководство за експлоатация

Ако има липсващи или повредени елементи, моля, обърнете се към Вашия търговец.

** в зависимост от държавата, в която се доставя

Изобразени компоненти (вижте фигура А)

Номерирането на изобразените компоненти се отнася до фигурата на продукта на графичните страници.

(1) Освобождаващ бутон за акумулаторната батерия
(2) Акумулаторна батерия ^4
(3) Сгъваема ръкохватка
(4) Крачен педал за регулиране на работния ъгъл за косене/обрязване на ръбове
(5) Предпазен кожух
(6) Колело
(7) Освобождаващ бутон за регулиране на ръкохватката

(8) Пусков прекъсвач
(9) Блокировка на пусковия прекъсвач
(10) Бутон за регулиране на работната височина
(11) ЛОСТ
(12) Зарядно устройство ^a)
(13) Капак на шпулата
(14) Шпула
(15) Отвор за захвашане на нишката
(16) Захвращ пръстен
(17) Кука за вдяване на нишката
(18) Шлиц за водене на нишката
(19) Отвор за водене на нишката

a) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Тревокосачка/тревокосачка за косене в ъгли UniversalGrassCut 18V-260 UniversalGrassCut 18V-26

Каталожен номер	3 600 HC1 D.. 3 600 HC1 E..
		3 600 HC1 D03
Номинално напрежение V= 18 18
Скорост на въртене на празен ход min	-1	7300 7300
Диаметър на режещата нишка mm 1,6 1,6
Диаметър на рязане см 26 26
Капацитет на шпулата m 6 6
Регулиране на височината см 120 - 140 120 - 140
Сгъваема ръкохватка ●	●
Рязане до ръб		●
Предпазител за растения/колело		●
Маса съгласно EPTA-Procedure 01:2014	kg	2,3
Комплект (с акумулаторна батерия)	kg	2,7
Сериен номер	вижте табелката на градинския инструмент
Препоръчителна температура на околната среда при зареждане	°C	0 ... +35
Разрешена температура на околната среда при работа ^A) и при складиране	°C -20 ... +50 -20 ... +50
Акумулаторна батерия	PBA 18V...W-.1,5 Ah, 2,0 Ah, 2,5 Ah,4,0 Ah, 6,0 Ah	PBA 18V...W-.1,5 Ah, 2,0 Ah, 2,5 Ah,4,0 Ah, 6,0 Ah

A) Ограничена мощност при температури <0 °C.

Зарядно устройство	AL 1810 CV		AL 1820 CV		AL 1830 CV		AL 1880 CV
Заряден ток	A	1,0	2,0	3,0	8,0
Време за зареждане (при напълно разредена акумулаторна батерия)
Зарядно устройство AL 1810 CV AL 1820 CV AL 1830 CV AL 1880 CV
– Акумулаторна батерия1,5 Ah	min 94 50 33 27
– Акумулаторна батерия2,0 Ah	min 124 65 45 30
– Акумулаторна батерия2,5 Ah	min 154 95 60 36
– Акумулаторна батерия4,0 Ah	min 244 125 95 35
– Акумулаторна батерия6,0 Ah	min 364 150 130 62
Маса съгласно EPTA-Procedure 01:2014	kg 0,17 0,48 0,40 0,60
Клас на защита	☐/II /II /II /II ☑	☐	☐

Информация за излъчван шум и вибрации

Косене на трева Рязане до ръб

Стойностите за излъчвания шум са определени съгласно EN 50636-2-91

Оцененото равнище А на генерирания от електроинструмента шум обикновено е:

– Налягане на звука dB(A)	77 76,5
– Звукова мощност dB(A)	87 89
– Неопределеност K dB	= 3 = 3

Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността К са изчислени съгласно EN 50636-2-91

– Стойност на генерираните вибра- ции a_h	m/s^2	7	7
– Неопределеност K m/s	^2	= 1,5 = 1,5

Посоченото в това ръководство за експлоатация ниво на вибрации е измерено по посочен в стандартите метод и може да служи за сравняване на различни електроинструменти. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.

Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на генерираните вибрации може да се промени. Това може да увеличи значително сумарното натоварване вследствие на вибрациите за целия работен цикъл.

За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Монтиране и работа

Дейност	Фигура	Страница
Изобразени елементи	A	459
Окомплектовка	B	460
Монтиране на предпазния кожух	C	460
Регулиране на работната височи-на	D	461
Разгъване на ръкохватката	E	462
Монтиране на колелото	F	462
Зареждане и поставяне на акуму-латорната батерия	G	463
Включване и изключване	H	463
Препоръчителна позиция за ко-сене на трева	I	464
Препоръчителна позиция за об-рязване на ръбове	J	465
Препоръчителна позиция за ко-сене под храсти/пейки	K	466
Демонтиране на шпулата	L	467
Дейност Фигура Страница
Навиване на нишката на шпулата	M	468
Монтиране на шпулата	N	469
Поддържане, почистване и съхраняване	O	469
Допълнителни приспособления	P	470

Монтаж

▶ Внимание: Изключвайте градинския електроинструмент и изваждайте акумулаторната батерия, преди да монтирате елементи.

Монтиране на предпазния кожух (вижте фигура С)

Вкарайте предпазния кожух (5) на главата на косачката, докато усетите отчетливо прещракване. Фиксирайте предпазния кожух (5) с винта на главата на косачката. Винтът е поставен на долната част на корпуса в завода-производител.

Никога не ползвайте тревокосачката без монтиран пред- пазен кожух (5). След монтиране не се допуска демонти- рането на предпазния кожух (5) от тревокосачкат.

Регулиране на работната височина (вижте фигура D)

Натиснете бутона (10) и настройте тримера на желаната височина. Отпуснете бутона (10).

Винаги ползвайте тримера в една от работните му позиции, никога в позицията за съхраняване. В позиция за съхраняване тримерът е сгънат напълно. При настройването на работа позиция внимавайте механизмът за регулиране на височината да се е захванал правилно. Когато механизмът се захване, се чува отчетливо прещракване.

Разгъване на ръкохватката (вижте фигура E)

Натиснете бутона (7), разгънете ръкохватката (3) до упор и отпуснете бутона (7). Внимавайте ръкохватката (3) да е фиксирана правилно. Не натискайте ръкохватката (3), докато я регулирате.

Монтиране на колелото (вижте фигура F)

Монтирайте колелото (6) на главата на тримера. Внимавайте за правилната позиция на стрелките на главата на тримера. При това внимавайте шпонката да попадне в канала. Завъртете колелото (6) на главата на тримера, докато лостьт (11) бъде захванат с отчетливо прещракване.

За демонтиране издърпайте лоста (11) до отделяне и из- вадете колелото (6) в противоположната посока.

Включване

▶ Внимание: Изключвайте градинския електроинструмент и изваждайте акумулаторната батерия, преди да извършвате настройки или да го почиствате.

Зареждане на акумулаторната батерия

▶ Внимавайте за захранващото напрежение! Напрежението на захранващата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство.

Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0 °C и 35 °C. Така се увеличава дълготрайността й.

Упътване: Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.

Литиево-йонната акумулаторна батерия може да бъде за- реждана във всеки момент, без това да намалява дългот- райността й. Прекъсване на зареждането не й вреди.

Литиево-йонната батерия се предпазва от дълбоко разреждане от системата „Electronic Cell Protection (ECP)“.

При изтощена акумулаторна батерия електроинструментът се изключва с помощта на предпазен прекъсвач: Градинският електроинструмент спира и не може да бъде включен.

След автоматично изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Може да повредите акумулаторната батерия.

Спазвайте указанията за изхвърляне на акумулаторните батерии.

Поставяне/изваждане на акумулаторната батерия (вижте фигура G)

Упътване: Ако се използват неподходящи акумулаторни батерии, това може да предизвика неправилно функциониране или повреждане на машината.

Поставете заредената акумулаторна батерия (2). Уверете се, че акумулаторната батерия е влязла добре.

За изваждане на акумулаторната батерия (2) от машината натиснете бутона за освобождаване на акумулаторната батерия (1) и я издърпайте.

Зареждане

Процесът на зареждане започва веднага след като щепсельт на зарядното устройство бъде включен в контакта и акумулаторната батерия (2) бъде поставена в зарядното устройство (12).

Благодарение на интелигентния процес на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение.

Така животът на акумулаторната батерия се удължава, а при съхраняване върху зарядното устройство тя е винаги напълно заредена.

Значение на светлинните индикатори (AL 1810)

Мигащ светодиод на индикатора за зареждане на акумулаторната батерия

Процесът на зареждане се означава с мигане на индикатор за зареждане на акумулаторната батерия.

Непрекъснато светеща индикация за зареждане на акумулаторната батерия

Непрекъснатата светлина на индикацията за зареждане на акумулаторната батерия сигнализира, че акумулаторната батерия е напълно заредена или че температурата на акумулаторната батерия е извън допустимия температурен интервал на зареждане и следователно не може да се извършва зареждане. Когато температурата попадне в допустимия температурен интервал, процесът на зареждане започва.

Без вкарана акумулаторна батерия непрекъснатата светлина на индикацията за зареждане на акумулаторната батерия сигнализира за това, че щепсельт е вкаран в контакта и зарядното устройство е готово за работа.

Значение на светлинните индикатори (AL 1830 CV)

Бързо мигащ зелен светодиод за зареждане на акумулаторната батерия

Процесът на бързо зареждане се сигнализира чрез бързо мигане на зеления светоди-латорната батерия.

Упътване: Режимът на бързо зареждане се включва само ако температурата на акумулаторната батерия е в допустимия диапазон, вижте раздела Технически данни.

Бавно мигащ зелен светодиод за зареждане на акумулаторната батерия

При степен на зареждане на акумулаторната батерия прибл. 80% зеленият светодиод за

зареждане на акумулаторната батерия мига бавно.

Акумулаторната батерия може да бъде извадена и ползвана веднага.

Непрекъсната светлина зелена индикация за зареждане на акумулаторната батерия

Непрекъснатото светене на зелената индикация за зареждане на акумулаторната ба-

терия сигнализира за това, че акумулаторната батерия е напълно заредена.

Без вкарана акумулаторна батерия непрекъснатото светене на индикацията за зареждане на акумулаторната батерия сигнализира за това, че щепсельт е вкаран в контакта и зарядното устройство е готово за работа.

Непрекъснато светещ червен светодиод за зареждане на акумулаторната батерия

Непрекъснатото светене на червения светодиод указва, че температурата на акумула- торната батерия е извън допустимия диапазон за зареждане, вижте раздел Технически данни. Когато температурата достигне допустимия интервал за зареждане, зарядното устройство се включва автоматично в режим за бързо зареждане.

Мигащ червен светодиод за зареждане на акумулаторната батерия

Мигащ червен светодиод за зареждане на акумулаторната батерия указва за наличие- то на друг дефект в процеса на зареждане, вижте раздел Дефекти - причини и отстраняване.

Обслужване

▶ Внимание: Изключвайте градинския електроинструмент и изваждайте акумулаторната батерия, преди да монтирате елементи.
▶ След изключване на тревокосачката нишката продължава да се върти по инерция още няколко секунди. Преди повторно да включите тревокосачката, изчакайте електродвигателят/режещата нишка да спрат напълно.
▶ Не включвайте електроинструмента непосредственно след като сте го изключили.
▶ Препоръчва се ползването на утвърдени от Бош режещи елементи. При други режещи елементи резултатът от косенето може да е различен.

Включване и изключване (вижте фигура Н)

За включване първо натиснете деблокиращия бутон (9).

След това натиснете и задръжте пусковия прекъсвач (8).

За изключване отпуснете пусковия прекъсвач (8).

Косене на трева/обрязване на ръбове (вижте фигури I - K)

Косене на трева (вижте фигура I)

Натиснете бутона (4) и настройте ъгъл 48° за косене.

Премествайте тримера наляво и надясно и по време на работа внимавайте за достатъчно голямо разстояние до тялото Ви. Ако тревата е по-висока, я режете на стъпки.

Обрязване на ръбове (вижте фигура J)

Натиснете бутона (4) и настройте въгл 36° за обрязване на ръбове. Завъртете ръкохватката на 180° и след това завъртете тримера по посока на часовниковата стрелка до желаната работна позиция.

Водете тревокосачката по продължение на ръба на тревната площ. С помощта на колелото избягвайте контакта с твърди повърхности или стени, за да предотвратите бързото изхабяване на режещата нишка.

Косене около дървета и храсти (вижте фигура К)

328|Български

Натиснете бутона (4) и настройте ъгъл 24° за косене около дървета и храсти.

Режете внимателно около дървета и храсти, за да не ги допрете с режещата нишка. Ако бъде повредена кората на растенията, е възможно те да умрат.

Демонтиране на шпулата, навиване на нишката, монтиране на шпулата (вижте фигури L до N)

▶ Преди смяна на шпулата изваждайте акумулаторната батерия.

Натиснете двете клапи на капака на шпулата и извадете капака на шпулата (13). След това извадете празната шпула (14).

Отрежете прибл. 6 м от ролката с резервна нишка. Вкарайте края на нишката в отвора (15) на шпулата. Прекарайте нишката под куката (17). Накрая вденете нишката през шлица (18) на шпулата. След това навийте нишката равномерно и стегнто.

Вкарайте другия край на нишката през отвора (19) в режещата глава и отново поставете шпулата в режещата глава. Захванете шпулата, като поставите капака (13).

Капакът на шпулата (13) може да бъде монтиран само в една позиция.

Подаване на нишка

IntelliFEED

Системата IntelliFEED на тримера развива нишката автоматично, за да поддържа оптимален диаметър на рязане.

Отстраняване на дефекти

Тревокосачка/тревокосачка за косене в ъгли

Симптом Възможна причина Отстраняване
Електродвигателят не се включва	Акумулаторната батерия е разредена Заредете акумулаторната батерия.
	Акумулаторната батерия е твърде студена/го-реща	Оставете акумулаторната батерия да се затопли/охлади.
Градинският електро-инструмент работи с прекъсвания	Пусковият прекъсвач е повреден Обърнете се към оторизиран сервиз на Бош.
	Вътрешен електрически дефект на градинския електроинструмент	Обърнете се към оторизиран сервиз на Бош.
Градинският електро-инструмент е прето-варен	Тревата е твърде висока Косете на стъпки.
Градинският електро-инструмент не реже	Режещата нишка е твърде къса/счупена Подайте ръчно режеща нишка.
	Шпулата е празна Сменете шпулата.
Няма подаване на нишка	Нишката е усукана в шпулата Проверете шпулата и при необходимост намо-тайте нишката наново.
	Шпулата е празна Навийте нишка на шпулата.
	Нишката не е навита правилно Навийте нишката наново.
	Навита е твърде дълга нишка Отрежете нишката до правилната дължина.
Нишката се е оплела Проблем в системата за подаване на нишка Обърнете се към оторизиран сервиз на Бош.
Режещата нишка се издърпва обратно в шпулата	Режещата нишка е твърде къса/счупена Извадете шпулата и отново вкарайте режещата нишка (вижте фигури L - N).
Нишката се чупи чес-то	Нишката е усукана в шпулата Извадете шпулата и отново навийте режещата нишка (вижте фигури L - N).
	Неправилно ползване на тревокосачката Режете само с върха на нишката; избягвайте докосването на камъни, стени и други твърди предмети. Подавайте нишка своевременно, за да ползвате пълния диаметър на рязане.
Тримерът вибрира не-обикновено силно	На шпулата не са монтирани захващащият пръстен или капачката на шпулата.	Монтирайте захващащия пръстен или капачка-та на шпулата.

Симптом Възможна причина Отстраняване

Захващашият пръстен е в неправилна позиция Поставете пръстена правилно.

Режещата система е повредена Обърнете се към оторизиран сервис на Бош.

Пръстенът е износен Купете нов комплект принадлежности за шпу-лата с пръстен за захващане.

Симптоми Възможна причина Отстраняване
Червеният светодиод мига	Акумулаторната батерия не е поставена (правилно)	Поставете правилно акумулаторна батерия на зарядното устройство.
Не е възможно зареждане	Контактите на акумулаторната батерия са за- мърсени	Почистете контактите на акумулаторната бате- рия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акуму- латорната батерия.
	Акумулаторната батерия е повредена Заменете акумулаторната батерия.
Индикаторите за за- реждане не светят	Щепсельт на зарядното устройство не е вкаран в контакта (правилно)	Вкарайте (докрай) щепсела в контакта.
	Контактът, захранващият кабел или зарядното устройство са дефектни	Проверете захранващото напрежение, ако е необходимо занесете зарядното устройство за проверка в оторизиран сервиз за електроинст- рументи на Бош.

Техническо обслужване и сервис

▶ При извършване на каквито и да е дейности по градинския електроинструмент (напр. поддържане, смяна на инструмента и др.п.), при транспортиране и при прибиране за съхраняване изваждайте акумулаторната батерия от градинския електроинструмент. При натискане по невнимание на пусковия прекъсвач съществува опасност от нараняване.

Поддържане, почистване и съхраняване

▶ За да работите качествено и сигурно, поддържайте градинския електроинструмент чист.

За да работите качествено и сигурно, поддържайте градинския електроинструмент и вентилационните отвори чисти.

Не пръскайте с вода градинския електроинструмент. Не потапяйте градинския електроинструмент във вода. Съхранявайте градинския електроинструмент на сигурно, сухо и недостъпно за деца място.

Не поставяйте върху градинския електроинструмент други предмети.

Внимавайте по време на работа пръстенът винаги да е захванат на шпулата. В противен случай може да се появят силни вибрации.

Грижа за акумулаторната батерия

За да си осигурите оптимално ползване на акумулаторна- та батерия, спазвайте следните указания:

– Предпазвайте акумулаторната батерия от влажност и вода.

• Съхранявайте градинския електроинструмент само в температурния диапазон от -20^ до 50^ . Напр. не оставяйте градинския електроинструмент през лятото в кола.
  – Съхранявайте акумулаторната батерия извън градинския електроинструмент.
  – Не оставяйте акумулаторната батерия в градинския електроинструмент на пряка слънчева светлина.
  – Оптималната температура за съхраняване на акумулаторната батерия е 5 °C.
  – Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Съществено съкратено време за работа след пълно за- реждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.

Бракуване

Градинският електроинструмент, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте градински електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/EO акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.

Акумулаторни или обикновени батерии:

Литиево-йонни:

Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 330).

Македонски
